判断电气故障居然有窍门？23条快速诊断诀窍，能学会就厉害了！

电气设备在生产中已广泛采用，而电气故障是不可避免的，如何排查电气故障是电工们面临的一大问题。电气维修人员是面对和解决这个突出问题的主要技术力量，在实际生产应用中能够准确地查找其故障所在，从而排除故障使电气设备能够正常稳定地运行，这是每一位维修人员应尽的义务和职责。

有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的升温、振动、气味、响声、色变等，确定设备的故障部位。

接下来将向大家介绍23条电工最常用诊断口诀，有用的知识记得分享哦！

1、电力变压器异常声响的判断

运行正常变压器，清晰均匀嗡嗡响。配变声响有异常，判断故障点原因。嗡嗡声大音调高，过载或是过电压。

间歇猛烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。噼噼啪啪拍掌声，铁心接地线开断。

间歇发出哧哧声，铁心接地不良症。绕组短路较轻微，发出阵阵噼啪声。绕组短路较严重，发出巨大轰鸣声。

高压套管有裂痕，发出高频嘶嘶声。高压引线壳闪络，噼噼啪啪炸裂声。低压相线有接地，老远听到轰轰响。

跌落开关分接头，接触不良吱吱响。

2、用半导体收音机检测电气设备局部放电

巡视变配电设备，局部放电难发现。携带袖珍收音机，调到没有电台位。音量开大听声响，均匀嗡嗡声正常。

倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，靠近设备逐台测。

复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。

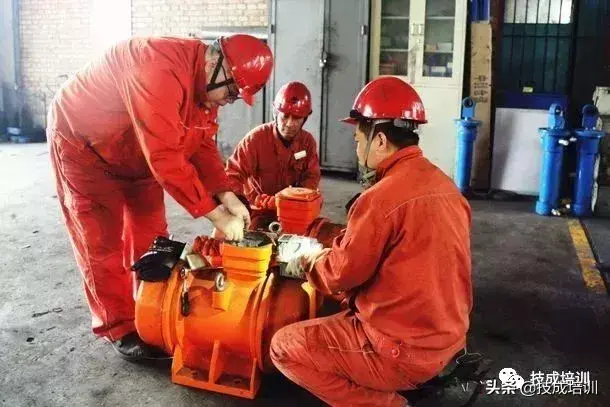

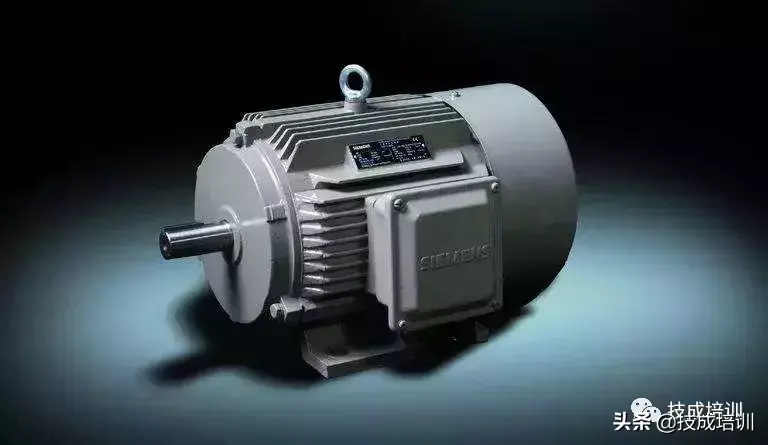

3、运用听音棒诊断电动机常见故障

运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地。

转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部位咯咯声，断定轴承已损坏。

4、检查木杆杆身中空用敲击法

巡视检查木电杆，杆身四周锤敲击。当当清脆声良好，咚咚声响身中空。

5、用根剥头绝缘导线检验发电机组轴承绝缘状况

发电机组运行时，轴承绝缘巧检验。用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。

产生火花绝缘差，绝缘良好无火花。

6、中性点不接地系统中单相接地故障的判断

三相电压谁最大，下相一定有故障。

7、巡视检查电力电容器

巡视检查电容器，鼓肚漏油温升超。咕咕声响不正常，内部有放电故障。

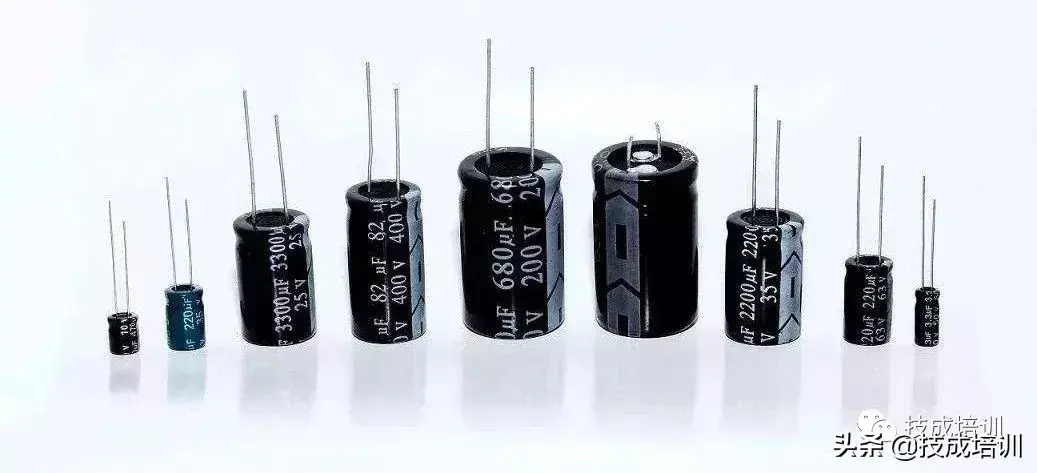

8、用充放电法判断小型电容器的好坏

小型电容器好坏，充放电法粗判断。电容两端接电源，充电大约一分钟。用根绝缘铜导线，短接电容两电极。

火花闪亮是良好，没有火花已损坏。

9、识别铅蓄电池极性

铅蓄电池两极性，正负记号看不清。极柱颜色来区别，负极青灰正深棕。极柱位置上区别，靠厂标牌端正极。

极柱直径不相同，正极较粗负极细。折断锯条划极柱，质较硬的为正极。极柱引线插红薯，线周变绿是正极。

连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，没有气泡端正极。

10、刮火法检查蓄电池单格电池是否短路

蓄电池内部短路，多发生在一两格。单格电池短路否，常用刮火法检查。用根较粗铜导线，接单格电池一极，

手拿铜线另一端，迅速擦划另一极。出现蓝白色火花，被检单格属良好。红色火花是缺电，没有火花已短路。

11、抽中相电压法检查两元件三相电能表接线

三相三线电能表，抽中相电压检查。负荷不变情况下，断开中相电压线。

观看电能表运转，圆盘正转慢一半，唯一正确性接线，否则接线有错误。

12、判断微安表内线拳是否断线

微安表线圈通断，万用表不能测判。微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。

缓慢摆动幅度小，表内线圈则完好。较快大幅度摆动，表内线圈已断线。

13、根据熔丝熔断状况来分析判断故障

看熔丝熔断状况，判断线路内故障。外露熔丝全熔爆，严重过载或短路。熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤未压紧。

14、根据色环标志来识别电阻大小

成品小型电阻器，色环标称电阻值。色环第一环确定，靠近电阻边缘环。最末一环为偏差，倒数二环是倍数。

其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数。

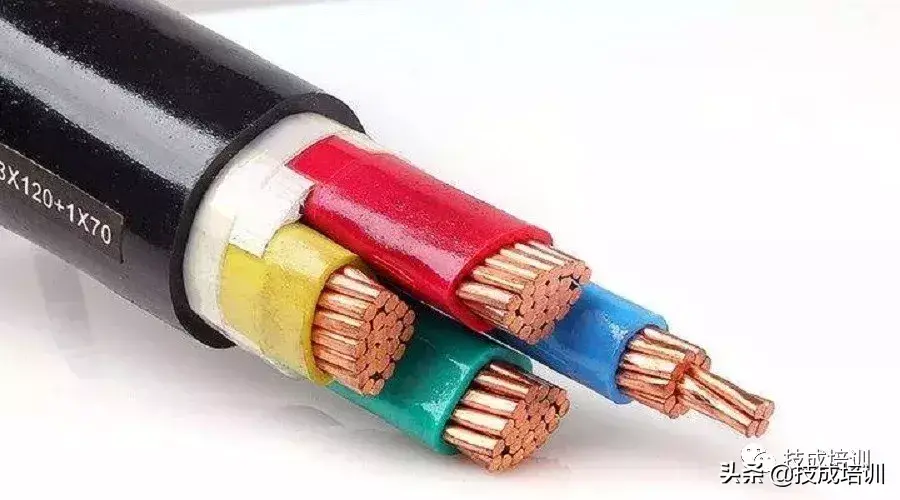

15、劣质铝芯绝缘线识别法

塑料绝缘铝芯线，看摸芯皮识优劣。芯线柔软银白色，劣质较硬色发乌。

外皮色艳印厂名，劣质陈旧无标识。外皮芯线接触紧，劣质套大芯小松。

16、鉴别白炽灯灯泡的好坏

白炽灯灯泡好坏，眼看手模来鉴别。泡圆光洁无砂眼，商品标识印字清。玻璃灯芯不歪斜，丝钩钨丝排列均。灯头安装不歪斜，稍用力拉不感松。

17、鉴别变压器油的质量

变压器油外观看，新油通常淡黄色。运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。

试管盛油迎光看，好油透明有荧光。没有蓝紫色反光，透明度差有异物。好变压器油无味，或有一点煤油味。

干燥过热焦臭味，严重老化有酸味。油内产生过电弧，则会闻到乙炔味。

18、滴水检测电动机温升

电机温升滴水测，机壳上洒几滴水。只冒热气无声音，被测电机没过热。冒热气时咝咝响，电机过热温升超。

19、三相电动机未装转子前判定转向的简便方法

电动机转向预测，转子未装判定法。铜丝弯曲成桶形，定子内径定桶径。定子竖放固定好，棉线吊桶放其中。

桶停稳后瞬通电，桶即旋转定转向。

20、电动机绝缘机械强度四级判别标准

电动机绝缘优劣，机械强度来衡量。感官诊断手指按，四级标准判别法。手指按压无裂纹，绝缘合格手感硬。

按时发生小裂纹，绝缘处于脆弱状。按时发生大变形，绝缘已坏停止用。

21、手感温法检测电动机温升

电动机运行温度，手感温法来检测。手指弹试不觉烫，手背平放机壳上。长久触及手变红，五十度左右稍热。

手可停留两三秒，六十五度为很热。手触及后烫得很，七十五度达极热。手刚触及难忍受，八十五度已过热。

22、手模低压熔断器熔管绝缘部位温度速判哪相熔断

低压配电屏盘上，排列多只熔断器。手模熔管绝缘部，烫手熔管熔体断。

23、手拉电线法查找软线之间断芯故障点

单芯橡套软电线，中间断芯查找法。双手抓住线外皮，间隔二百多毫米。同时用力往外拉，逐段检查仔细看。

线径突然变细处，便是断芯故障点。

如果电气故障靠人的直接感知无法确定部位，需要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位。

电工技能口诀朗朗上口 电工作业得心应手！

1、电工三条线

电工把握三条线,火线零线生命线,三根火线是动力,一火一零是照明。身配工具四大件,电刀起子钢丝钳,带有扳手架外线,工作全程讲安全。

2、外线作业

杆上作业搞安装,就便扳手可以量，距离尺寸要把握,统一标准一个样。高距低压一米五,低距低压可八十①，扳手量绳绳测距,一材多用有保障。

注:①指直线杆,高、低压横担之间的距离,八十则是80cm。

3、室内检修

查线检修有要法,接头触点重点查,先查源头熔断丝,故障顺藤来摸瓜。有火不亮是零线,或是开关控错相,有火暗淡是感应,无电无火断了相。

4、重视生命

以人为本重人才,别人器重更自爱,凡是安全不在意,违章蛮干会出坏。要知生命只一次,失去不会再回来,高严细致对工作,幸福伴你终生在。

5、学习电工知识要诀

电工知识真奇妙，微观领域去探讨、物微陌生不知晓，宏观宇宙相比较。日月星辰各有道，遵循规律不乱套，电的起源把根找，深钻细想就知道。

6、电工作业三条线四大件

电工把握三条线，火线零线生命线，

三条火线多动力，一火一零做照明。

身配工具四大件，电刀起子钢丝钳，

带有扳手架外线，工作全程讲安全。

7、电工作业弹三弦

电工作业弹三弦，仪表测定标准音，

拨来弹去音乐美,奏出社会和谐音。

常用工具熟拨练，弹动三根动力鸣，

照明两根送光明,神州多娇电工人。

8、外线架设安装

杆上作业搞安装，就便扳手可以量，

距离尺寸要把握，统一标准一个样。

高距低压一米五，低距低压可八十，

扳手量绳绳测距，一材多用有保障。

9、配电导线载流量估算

绝缘导线满载流，导线截面乘倍数，

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五，

穿管温度八九折，裸线载流加一半。

10、直流电路三参数

直流电路三参数，电流电压和电阻，电流I来电压U，电阻R把电流堵。

电子流动叫电流，电压多指两位差，电阻位符欧米嘎，电流安A伏V压。

11、交流电功率知识

交流功率有三种，字符表示也不同，视在S、无功Q，P的含义是有功。功率单位各是啥，同是功率位不同，视在伏安无功乏，有功单位可是瓦。

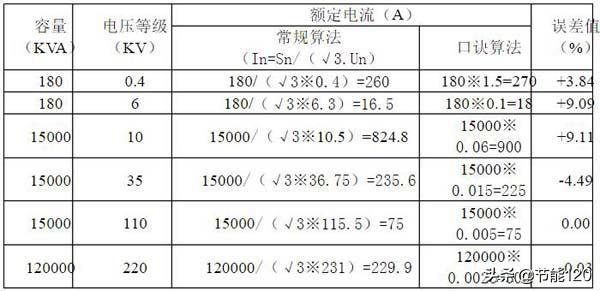

12、常用电气设备负荷电流概算

实用电流如何求，估算方法也简陋，照明千瓦四点五，电力千瓦两个流。单相电机按八安，三相电热一倍半，两相电压三百八，两点七安是电焊。

13、珍爱生命讲安全

以人为本重人才，别人器重更自爱，凡是安全不在意，违章蛮干会出坏。要知生命只一次，失去不会再回来，高严细致对工作，幸福伴你终生在。

来源：网络，侵删

——END——

电工常用单位与公式，你还记得多少？电工必备知识

电功

表示电流在一段时间内通过某一电路，电场力所做的功。电能转化成多种其他形式能的过程也可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功，即电功是多少。电流做功的多少跟电流的大小、电压的高低、通电时间长短都有关系。加在用电器上的电压越高、通过的电流越大、通电时间越长，电流做功越多。

W表示功，功的单位是：焦耳（J）

W=Pt

P---功率（单位：瓦w）

t---时间（单位：秒s）

W=UIt

U---电压（单位：伏V）

I---电流（单位：安A）

t---时间（单位：秒s）

W=I^2Rt

I---电流（单位：安A）

R---电阻（单位：欧Ω）

t---时间（单位：秒s）

W=U^2/R×t

U---电压（单位：伏V）

R---电阻（单位：欧Ω）

t---时间（单位：秒s）

几种常见物体的电功：

①通过手电筒灯泡的电流，每秒钟所做的功大约是1J。

②通过普通电灯泡的电流，每秒钟做的功一般是几十焦。

③通过洗衣机中电动机的电流，每秒钟做的功是200J左右。

功率

指物体在单位时间内所做的功的多少，即功率是描述做功快慢的物理量。功的数量一定，时间越短，功率值就越大。

P表示功率，功率单位是：瓦特(W)

P=W/t

W---电功（单位：焦j或千瓦时kWh）

t---时间（单位：秒s）

P=UI

U---电压（单位：伏V）

I---电流（单位：安A）

P=U^2/R（只能用于纯电阻电路）

U---电压（单位：伏V）

R---电阻（单位：欧Ω）

P=I^2R（只能用于纯电阻电路）

I---电流（单位：安A）

R---电阻（单位：欧Ω）

电荷

指物体或构成物体的质点所带电的量，是物体或系统中元电荷的代数和。

Q表示电荷，电荷的单位是：库仑(C)

电流

指电荷的定向移动。

I表示电流，电流的单位是：安培（A）

1安培定义为：在真空中相距为1米的两根无限长平行直导线，通以相等的恒定电流，当每米导线上所受作用力为2×10-7 N时，各导线上的电流为1安培。初级学习中1安培的定义为1秒内通过导体横截面的电荷量为1库仑，即：1安培=1库仑/秒。

一些常见的电流：

电子手表1.5μA至2μA，白炽灯泡200mA，手机100mA，空调5A至10A，高压电200A，闪电20000A至200000A。

电流密度

电流密度矢量是描述电路中某点电流强弱和流动方向的物理量。其大小等于单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定。

J表示电流密度，电流的单位是：安培/方米A/㎡

电压

电压也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。

电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。1伏特等于对每1库仑的电荷做了1焦耳的功，即1 V = 1 J/C。强电压常用千伏(kV)为单位，弱小电压的单位可以用毫伏(mV)微伏(μv)。

它们之间的换算关系是：

1kV=1000V

1V=1000mV

1mV=1000μv

U表示电压，电压单位是：伏特（V）

U=IR

I---电流（单位：安A）

R---电阻（单位：欧Ω）

U=P/I

P---功率（单位：瓦w）

I---电流（单位：安A）

U=IρL/S

I---电流（单位：安A）

ρ---电阻率（单位：欧姆·米Ω·m）

L---物体长度（单位：米m）

S---物体的截面面积（单位：平方米㎡）

电阻

表示导体对电流阻碍作用的大小。

电阻单位之间的换算：1KΩ=1000Ω

R表示电阻，电阻的单位是：欧姆（Ω）

R=U/I

U---电压（单位：伏V）

I---电流（单位：安A）

R=ρL/S

ρ---电阻率（单位：欧姆·米Ω·m）

L---物体长度（单位：米m）

S---物体的截面面积（单位：平方米㎡）

电导

表示某一种导体传输电流能力强弱程度。

G表示物体的电导，电导的单位是：西门子（S）或者欧姆（Ω）

G=1/R

R---电阻（单位：欧Ω）

G=I/U

I---电流（单位：安A）

U---电压（单位：伏V）

电阻率

电阻率是用来表示各种物质电阻特性的物理量。某种物质所制成的原件（常温下20°C）的电阻与横截面积的乘积与长度的比值叫做这种物质的电阻率。电阻率与导体的长度、横截面积等因素无关，是导体材料本身的电学性质，由导体的材料决定，且与温度有关。

ρ表示电阻率，电阻率单位是：欧姆·米(Ω·m)

ρ=1/κ

κ---电阻率（单位：西门子/米S/m）

ρ=RS/L

S---横截面积（单位：平方米㎡）

R---电阻（单位：欧Ω）

L---导线的长度（单位：米m）

ρ=E/J

E---电场强度(单位：牛/库N/C)

J---电流密度(单位：安/平方米A/㎡)

ρ=ρo (1+at)

ρo---0℃时的电阻率（单位：欧姆·米Ω·m）

t---摄氏温度(单位：摄氏度)

a---电阻率温度系数

电导率

是用来描述物质中电荷流动难易程度的参数。在公式中，电导率用希腊字母κ来表示。电导率σ的标准单位是西门子/米（简写做S/m），为电阻率ρ的倒数，即σ=1/ρ

ρ---电阻率（单位：欧姆·米Ω·m）

当1安培（1 A）电流通过物体的横截面并存在1伏特（1 V）电压时，物体的电导就是1 S。西门子实际上等效于1安培/伏特。如果σ是电导（单位西门子），I是电流（单位安培），E是电压（单位伏特），则：σ = I/E

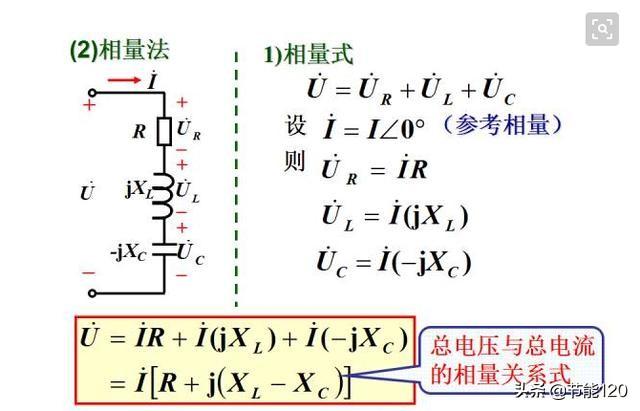

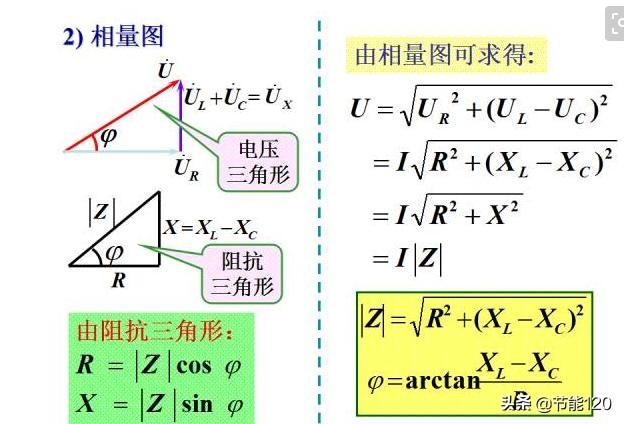

电抗

类似于直流电路中电阻对电流的阻碍作用，在交流电路中，电容及电感也会对电流起阻碍作用，称作电抗，其计量单位也叫做欧姆。电抗随着交流电路频率而变化，并引起电路电流与电压的相位变化。

X表示电抗，电抗的单位是：欧姆（Ω）

X=XLXc

XL---电路的感抗

Xc---电路的容抗

感抗

一般是因为电路中存在电感电路（如线圈）由此产生的变化的电磁场，会产生相应的阻碍电流流动的电动力。电流变化越大，即电路频率越大，感抗越大；感抗会引起电流与电压之间的相位差。

XL 表示感抗，单位为欧姆（Ω）。

XL=ωL

ω---角频率（单位：弧度/每秒rad/s）

L---电感（单位：亨利H）

XL=2πfL

f---频率（单位：赫兹Hz）

L---电感（单位：亨利H）

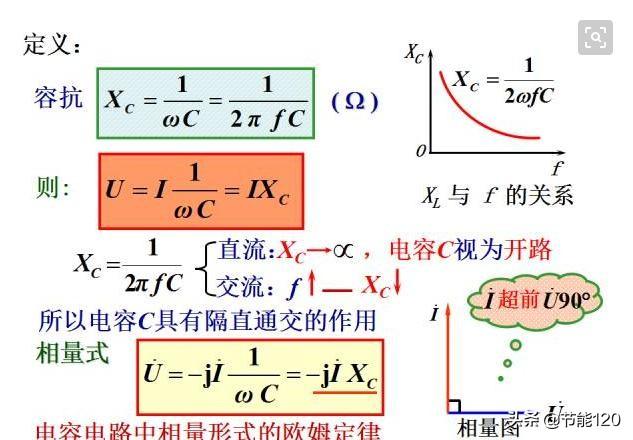

容抗

交流电频率越高，容抗越小，即电容的阻碍作用越小。容抗同样会引起电流与电容两端电压的相位差。

容抗用Xc表示

Xc=1/（ωC）

ω---角频率（单位：弧度/每秒rad/s）

C---电容（单位：法拉F）

Xc=1/（2πfC）

f---频率（单位：赫兹Hz）

C---电容（单位：法拉F）

角频率

角频率，也称圆频率，表示单位时间内变化的相角弧度值。角频率是描述物体振动快慢的物理量，与振动系统的固有属性有关。在国际单位制中，角频率的单位是弧度/秒(rad/s)。每个物体都有由它本身性质决定的与振幅无关的频率，叫做固有角频率。角频率数值上等于谐振动系统中旋转矢量的转动的角速度。

在简谐振动中，频率的2π倍叫角频率。ω表示角频率，角频率单位是：弧度/每秒（rad/s）

ω=2πf=2π/T

f---频率（单位：赫兹H）

T---周期
