电工入门：7大类21个电气元件的符号和用途，精学电工必经之路！

最近很多刚入门学习电工技术的师傅留言：初学电工看不懂电路图怎么办？电路图上面KM，KA，KT等等的电路符号都什么意思？什么是线圈和触点等等问题，其实这些都是电工入门的基础知识，电工老师傅都知道，初学电工如果想要快速看懂电路图，首先要从电路元器件入手，必须弄清楚每一个电路元件的电路符号，功能和用途，熟练的掌握常用电路元件的电路符号和具体使用方法是每一个电工初学者必备的知识储备，也是快速看懂电路图的第一步，今天我们就重点来看看电工常用的7大类21个电气元件的电路符号和使用方法：

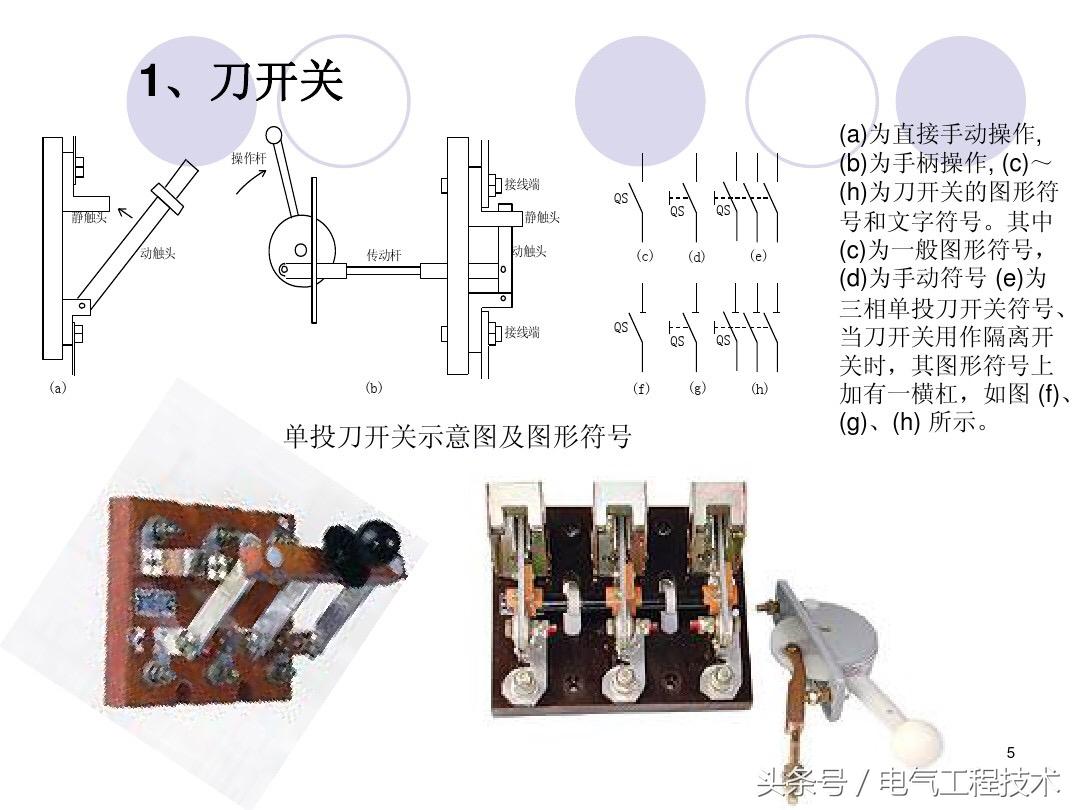

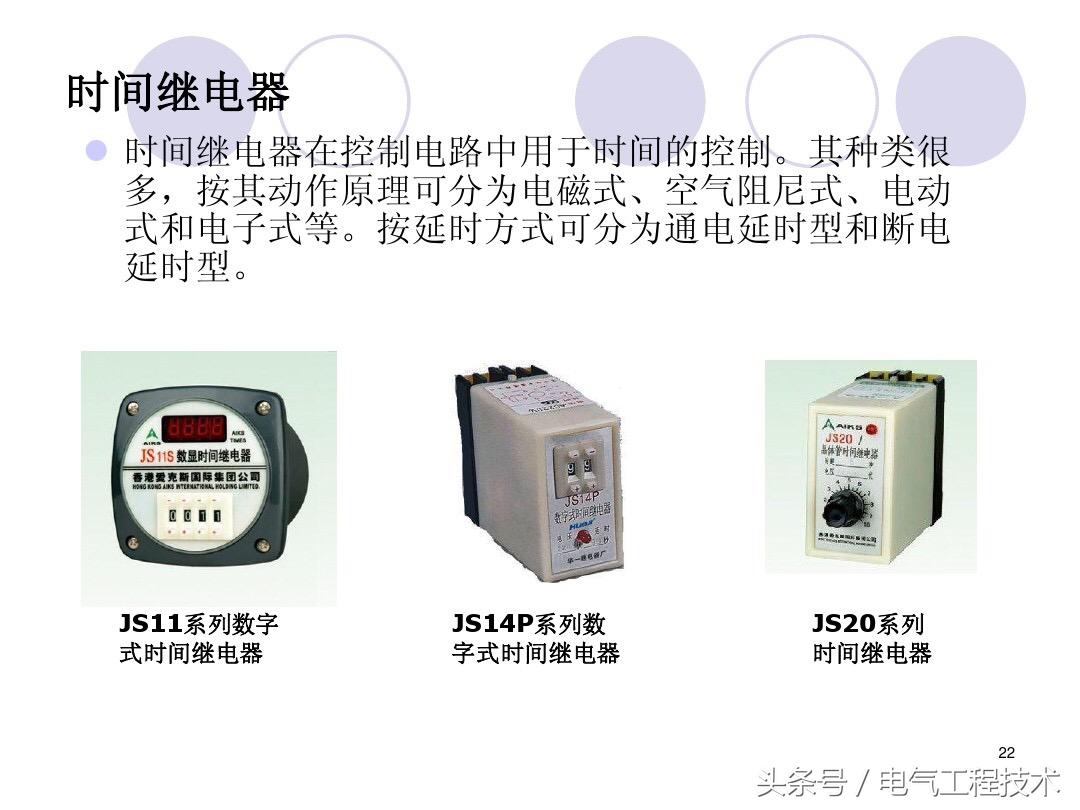

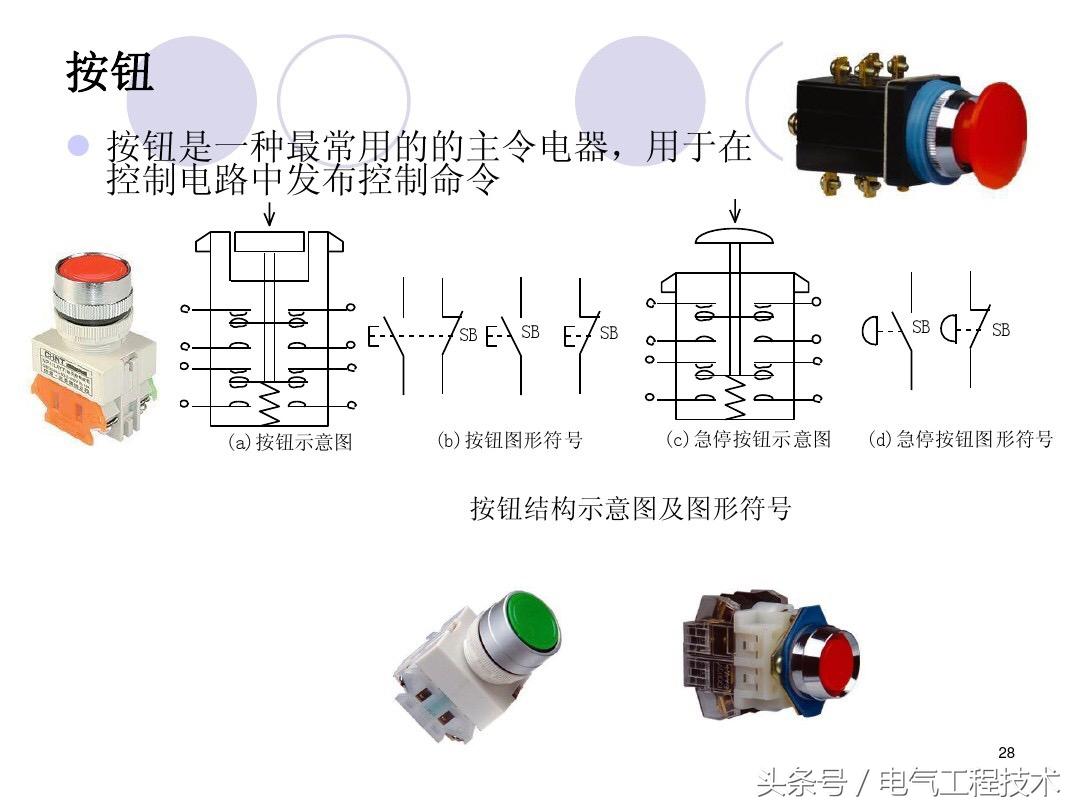

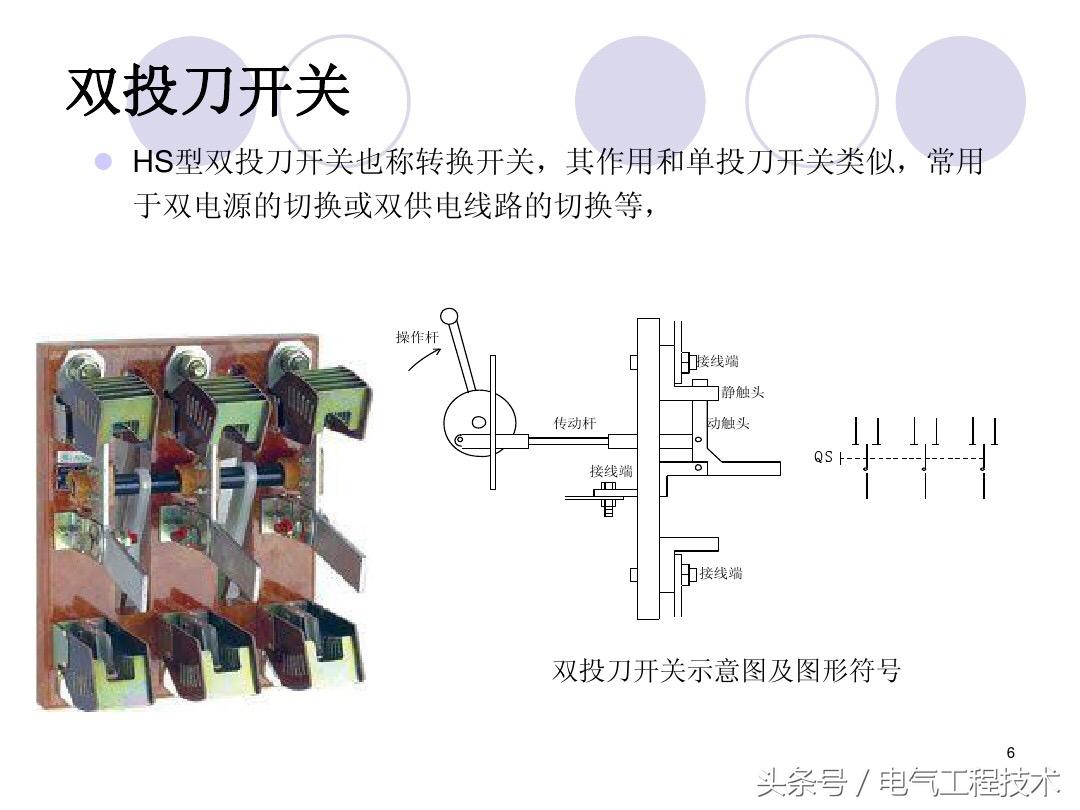

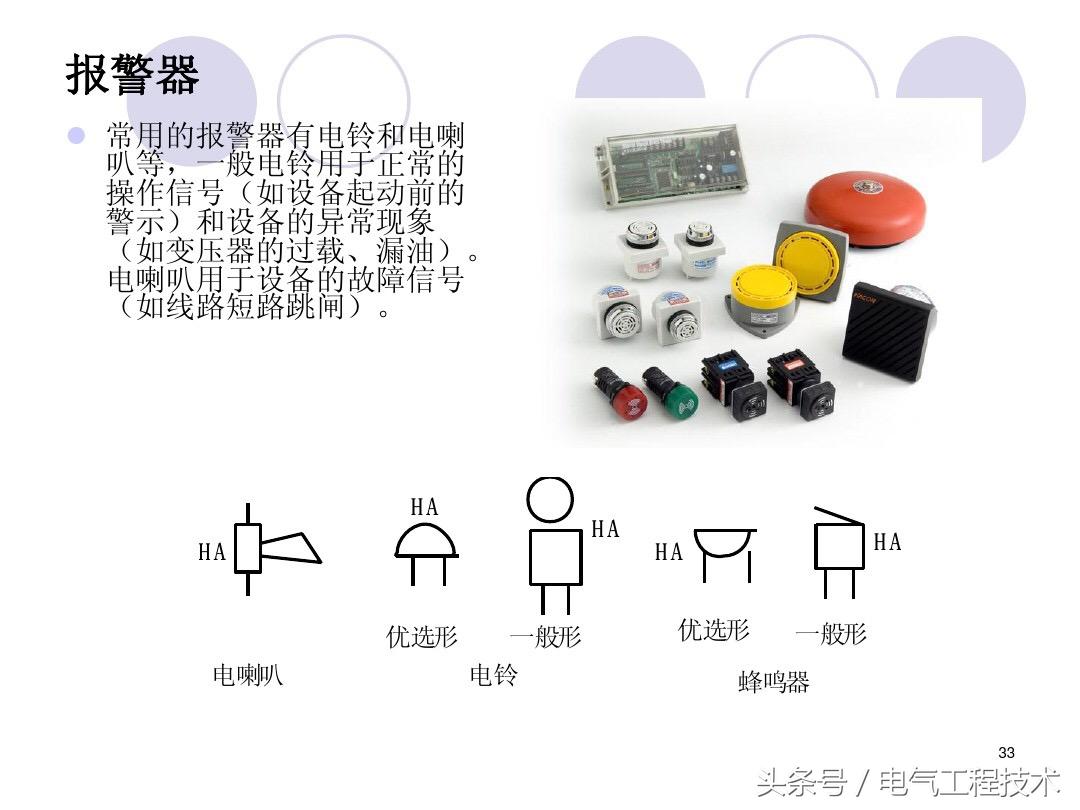

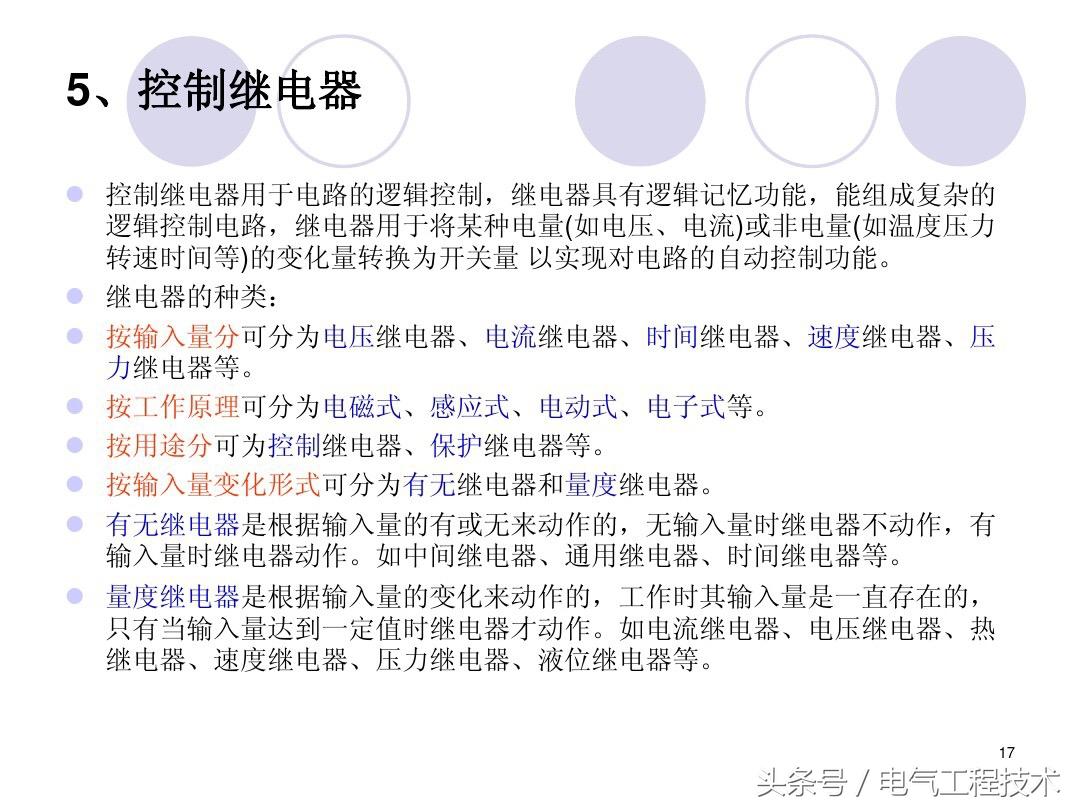

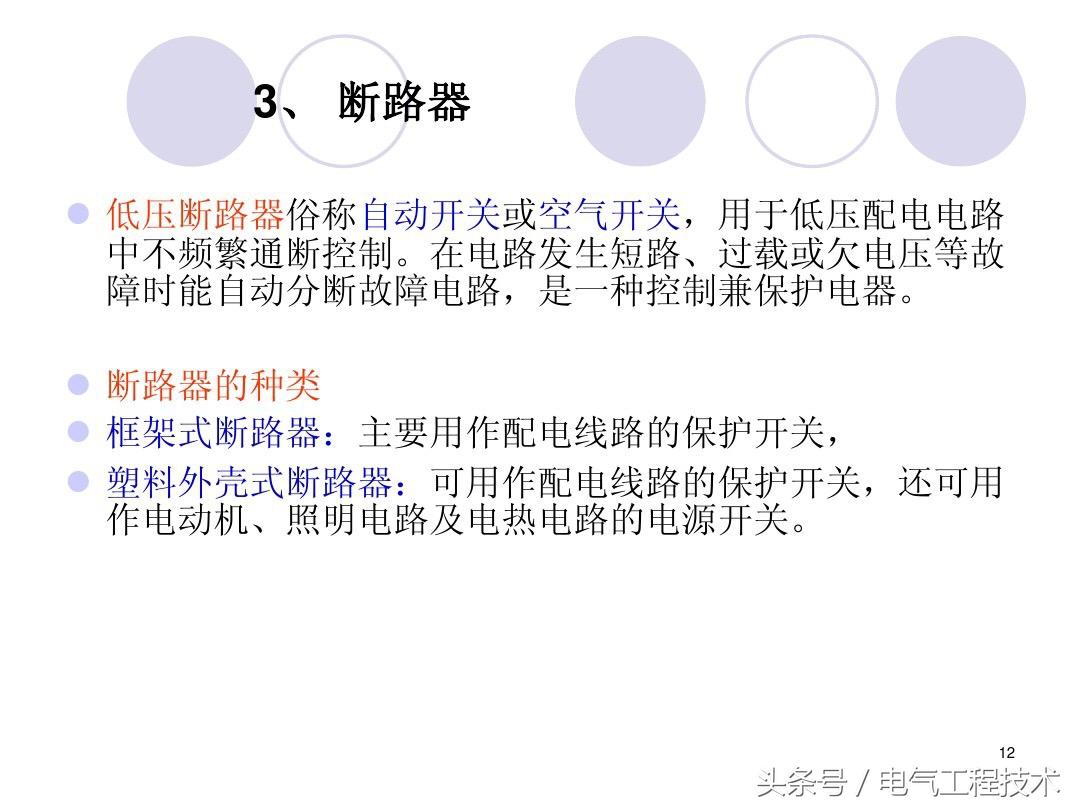

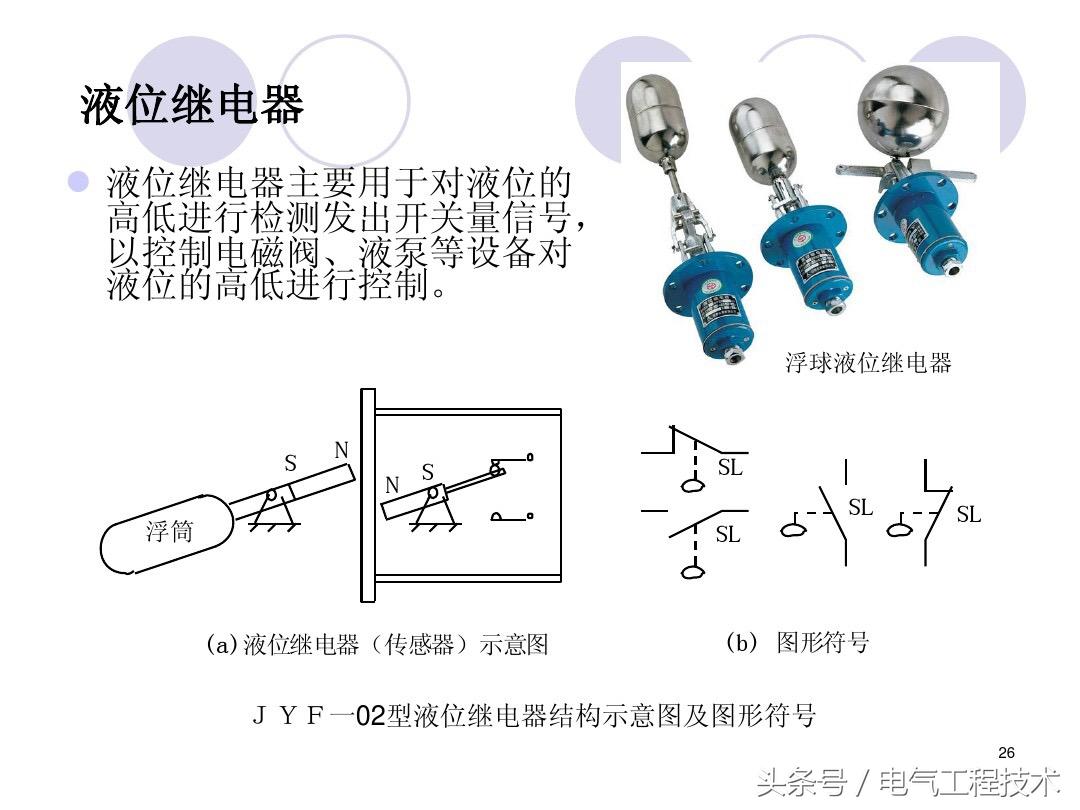

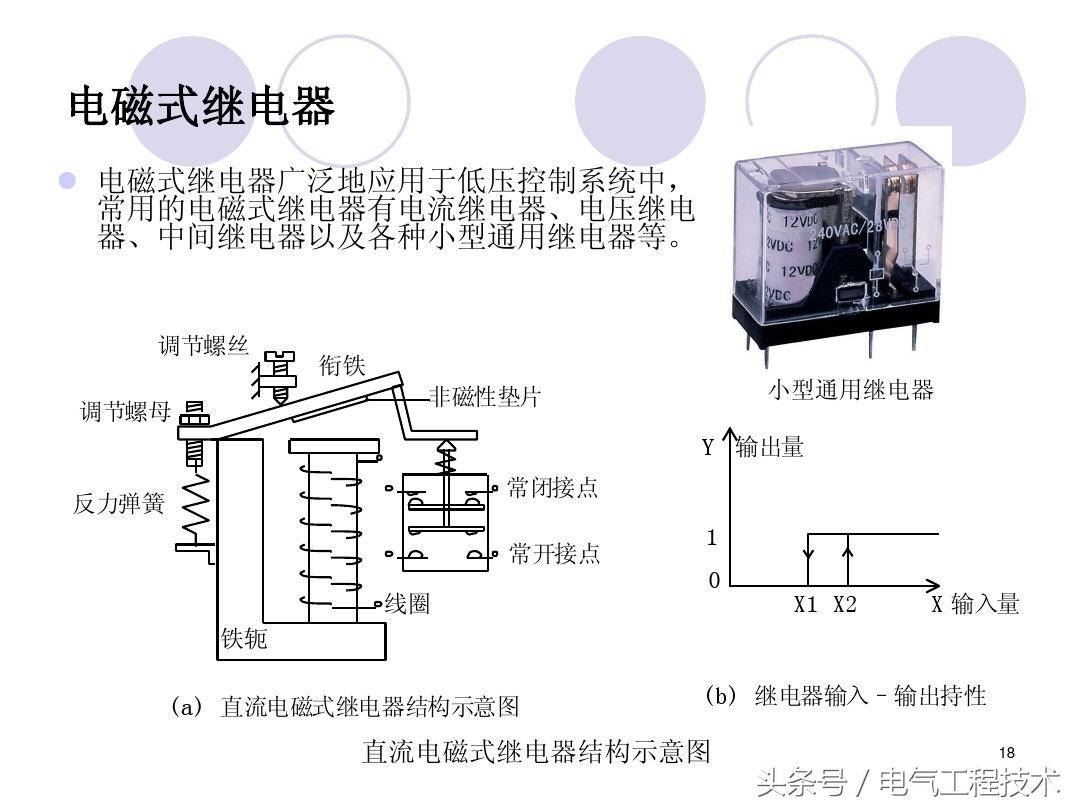

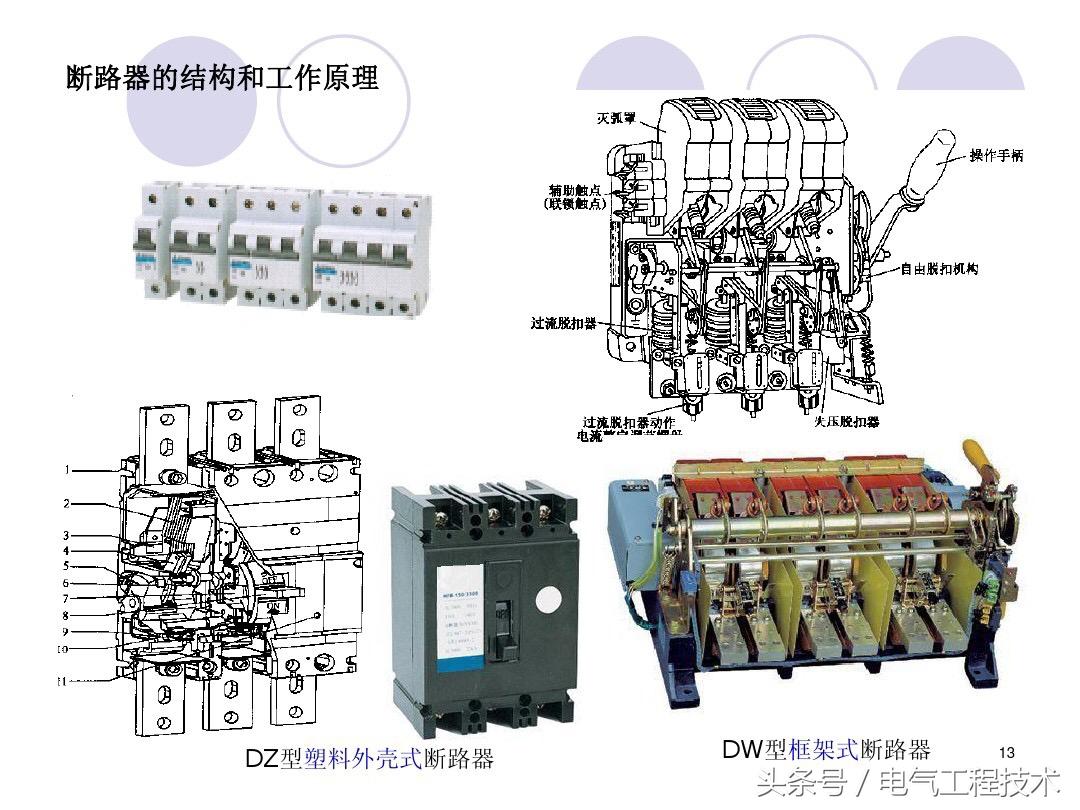

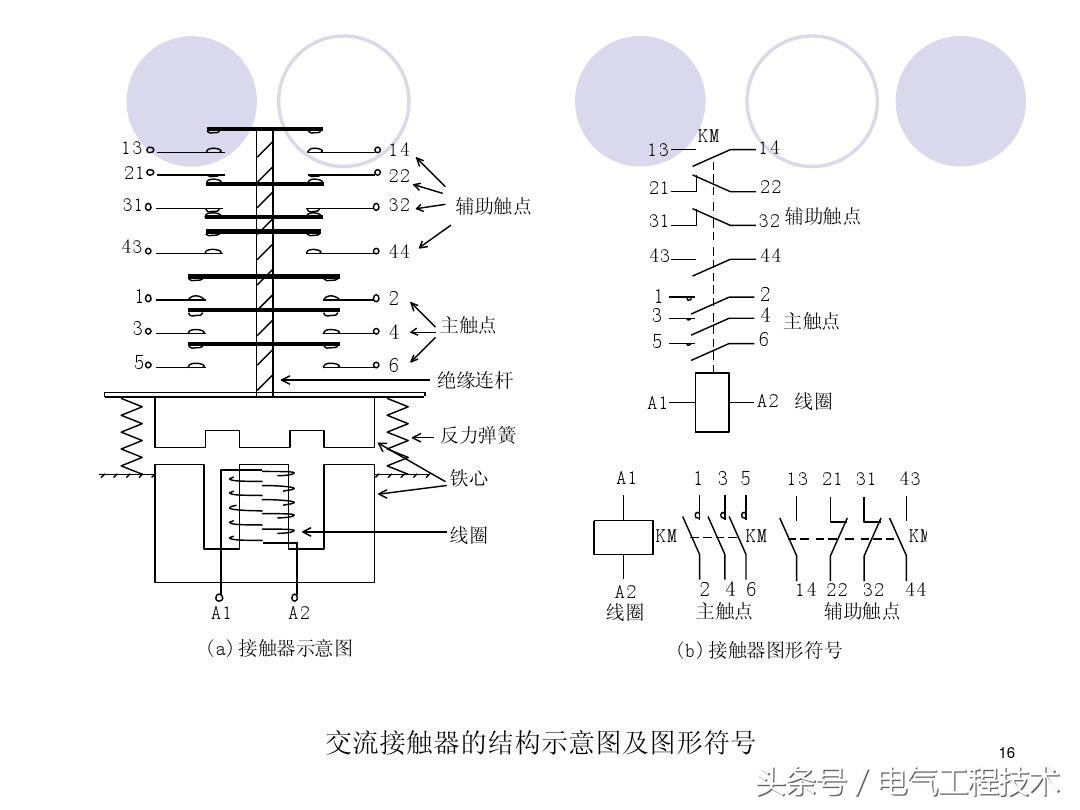

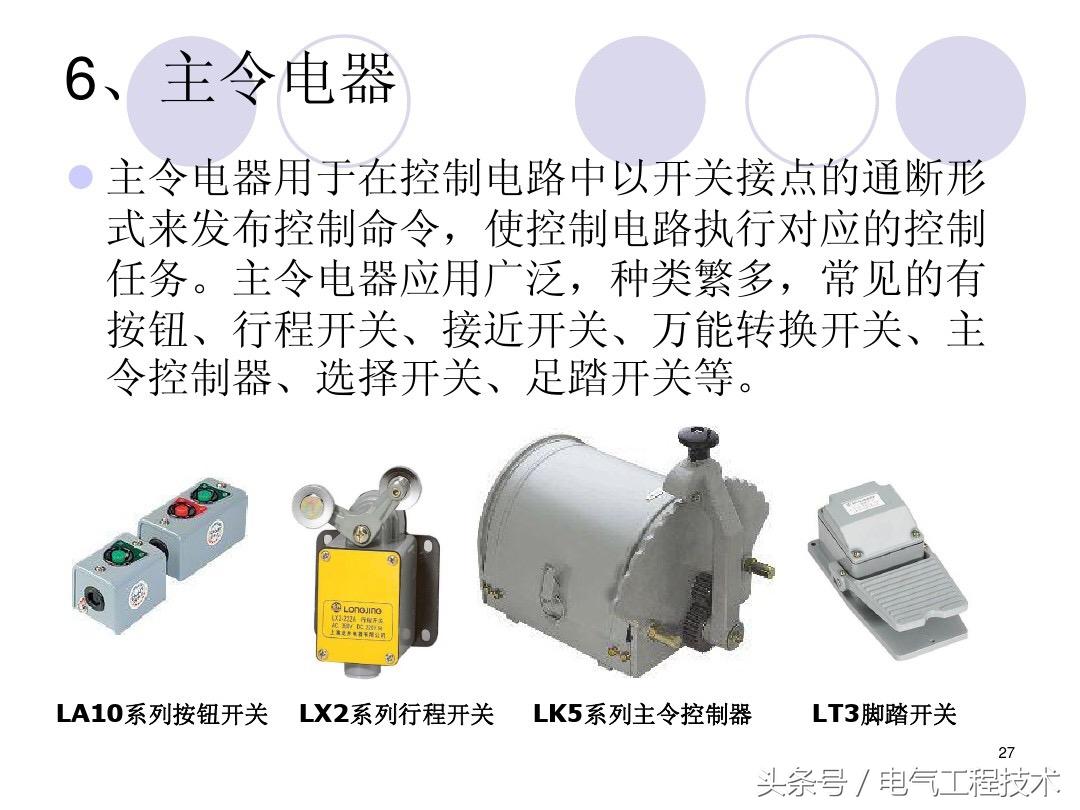

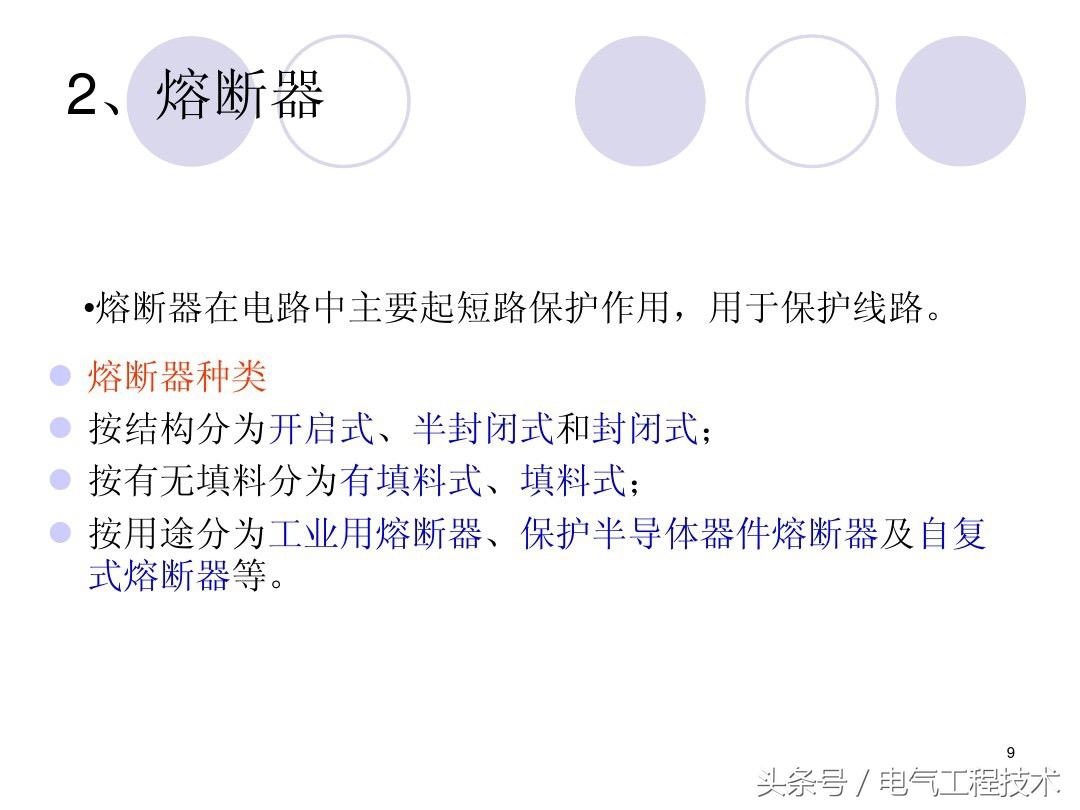

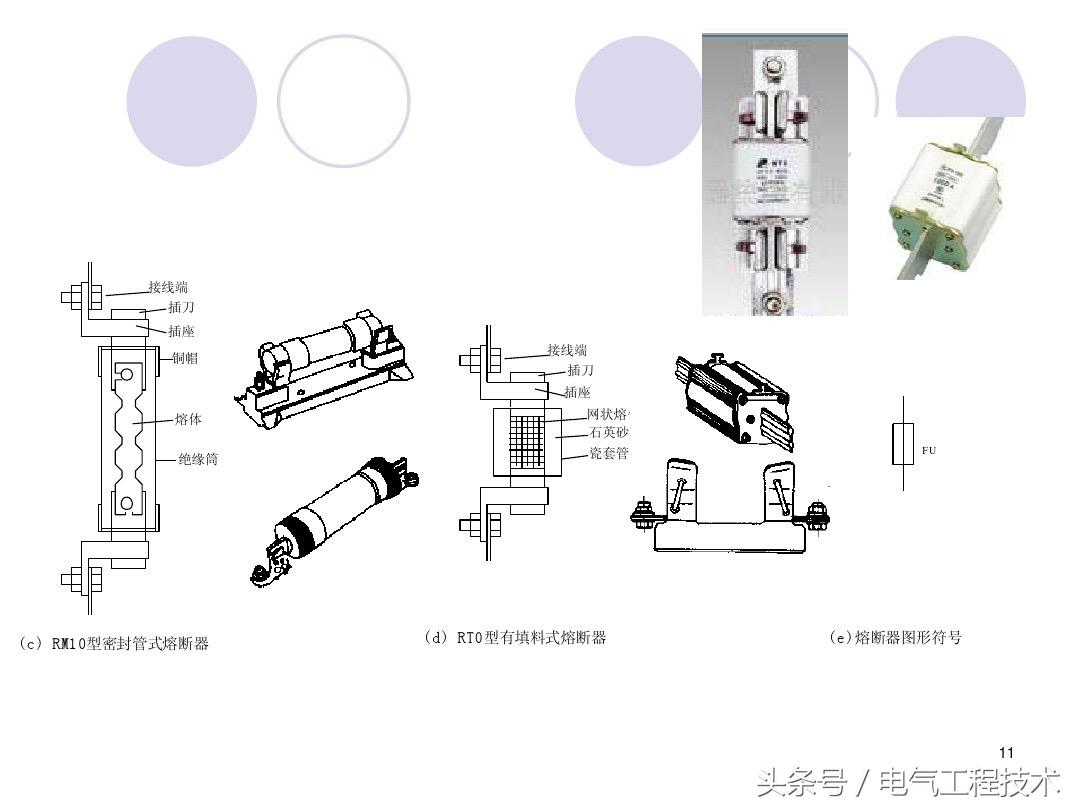

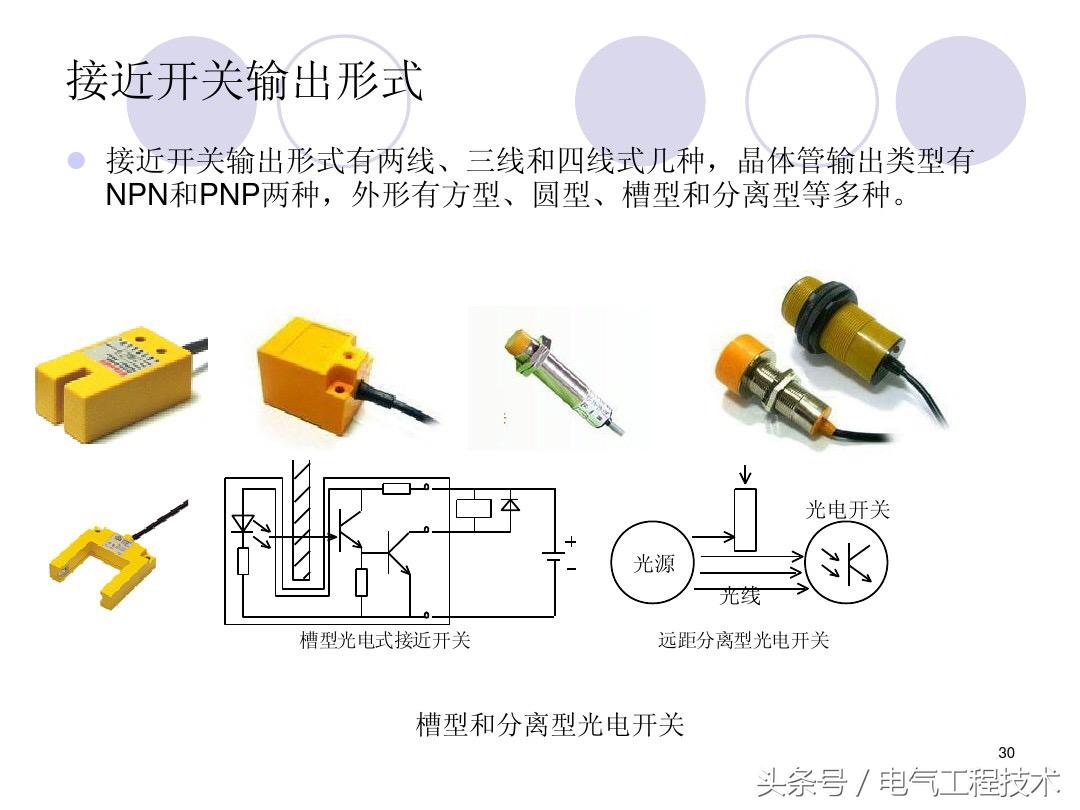

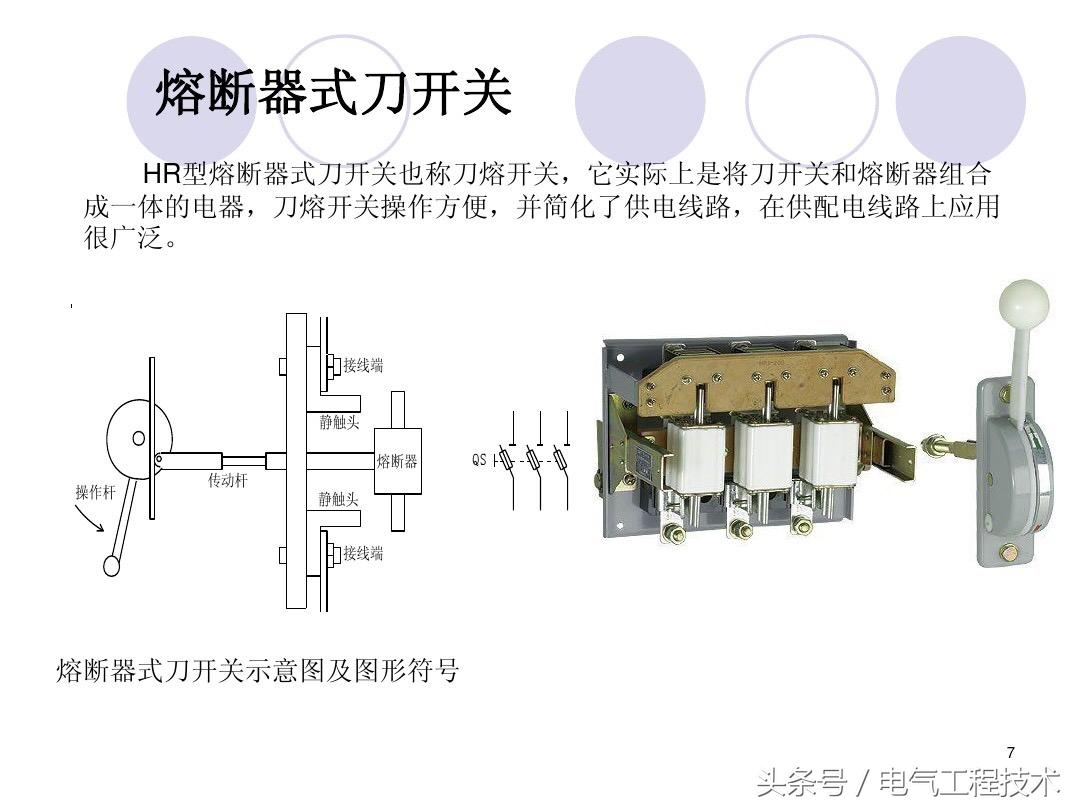

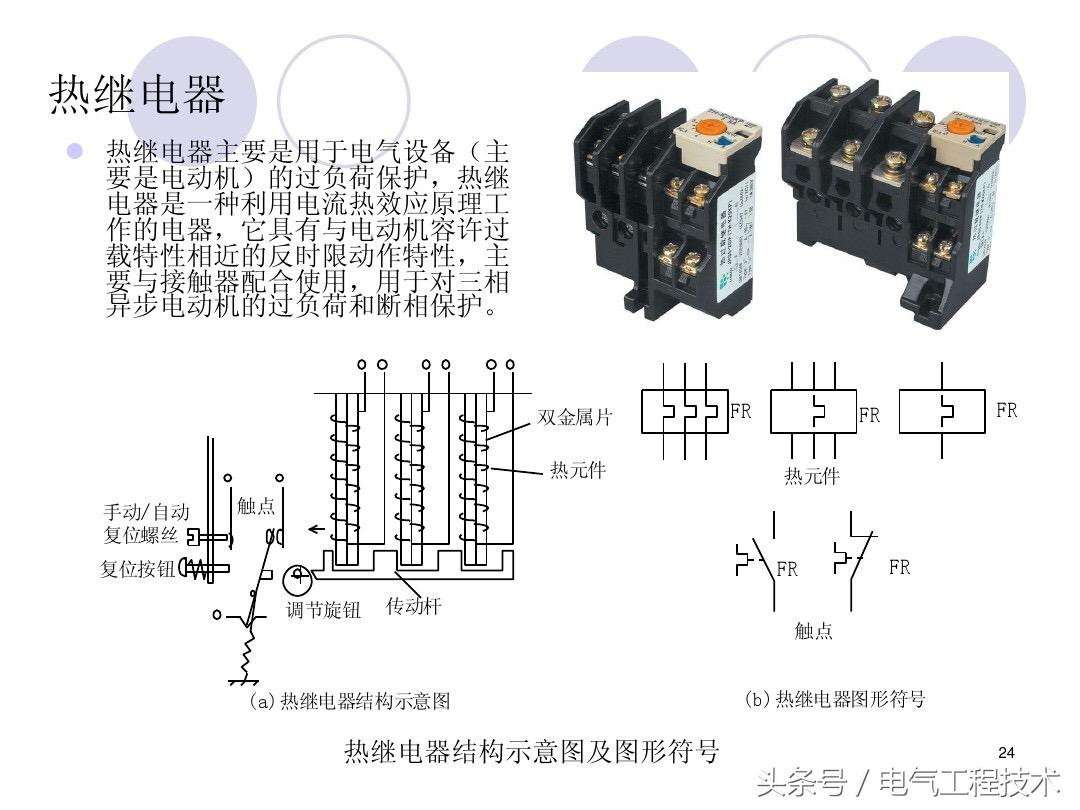

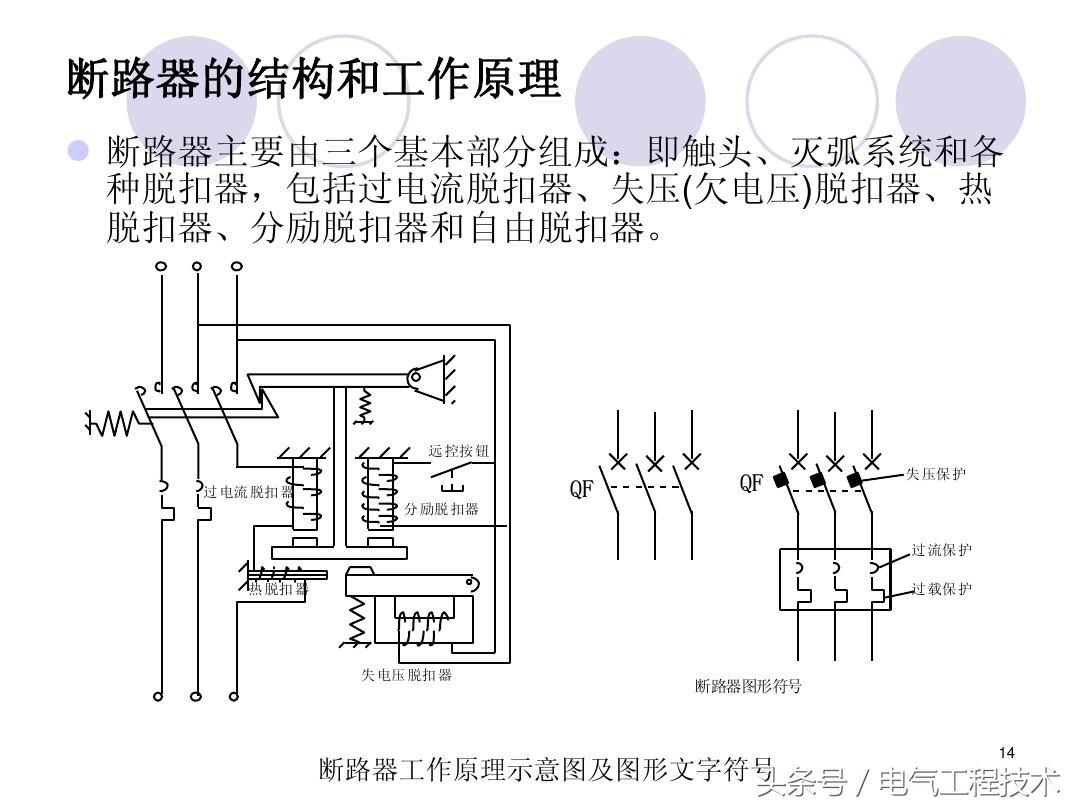

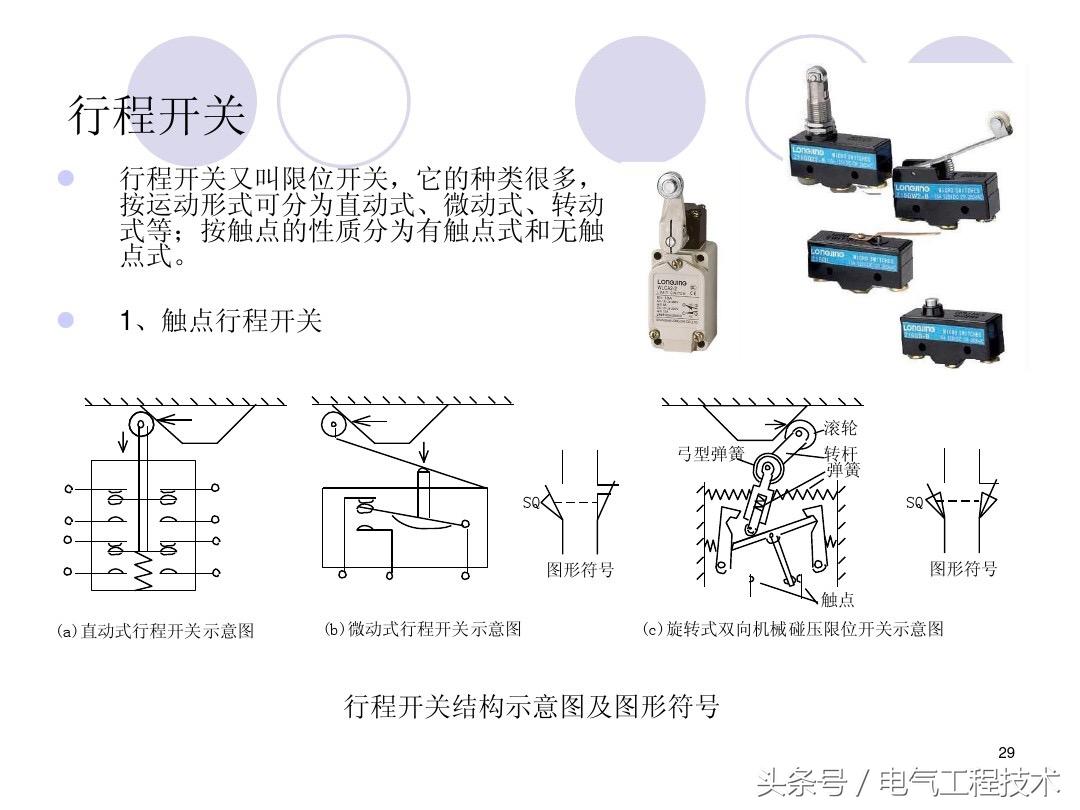

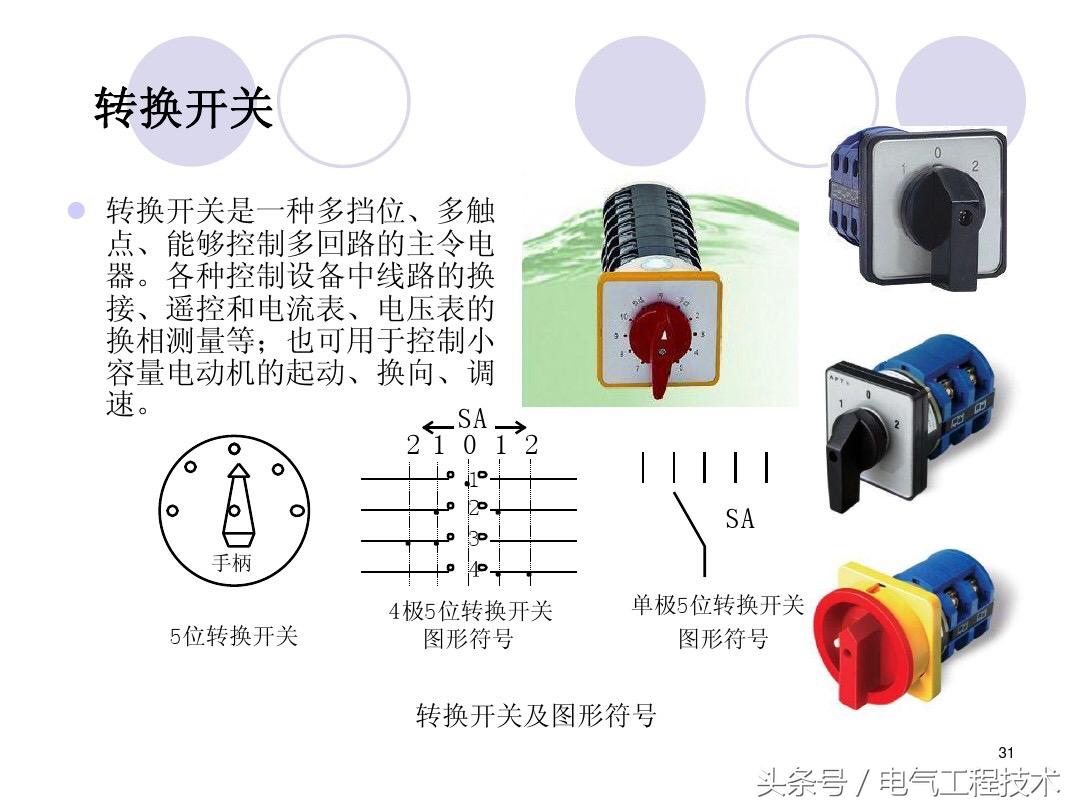

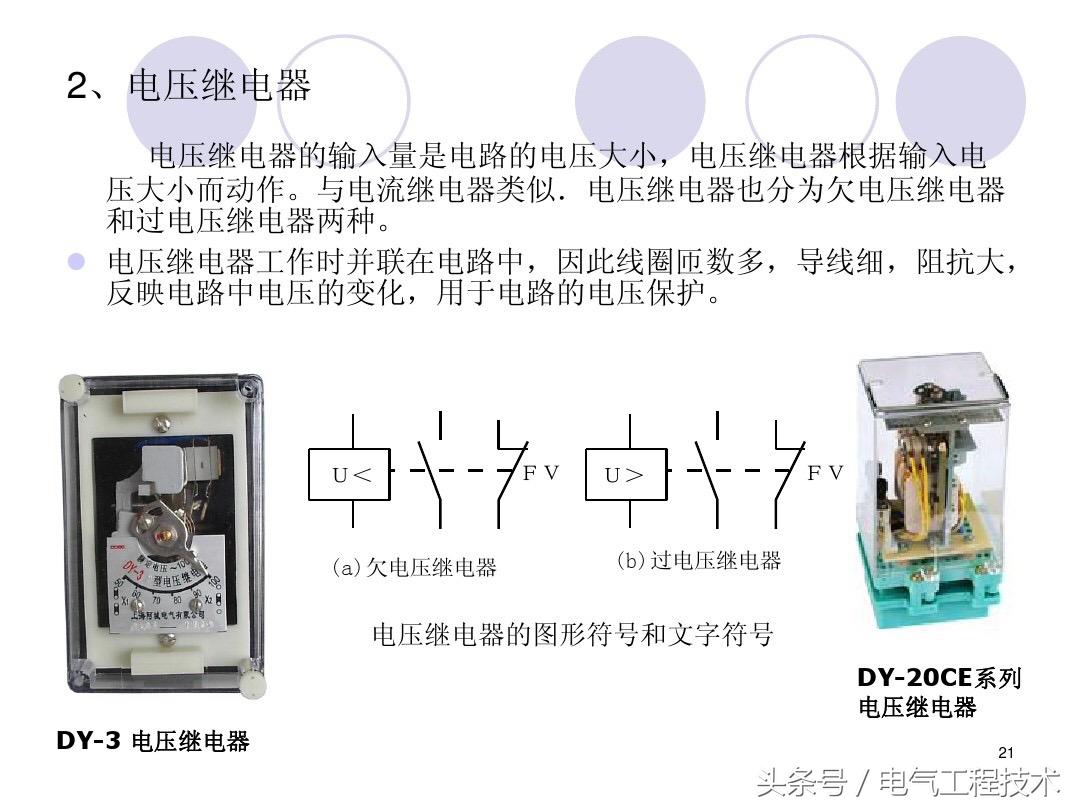

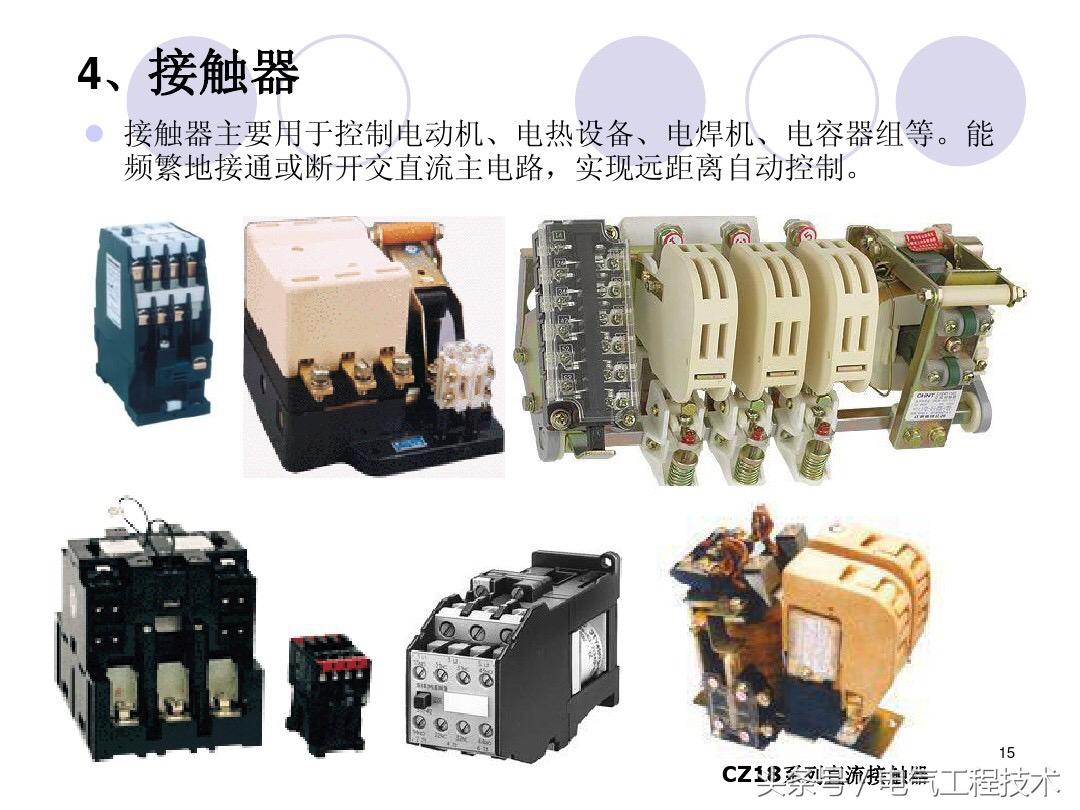

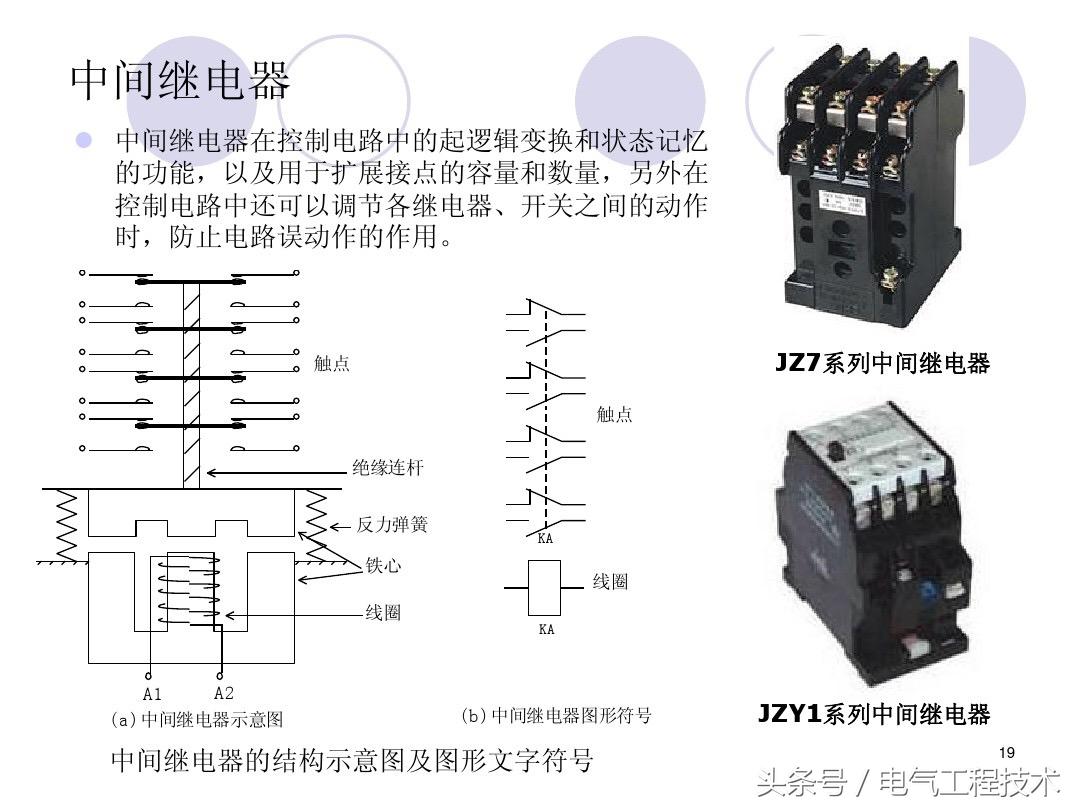

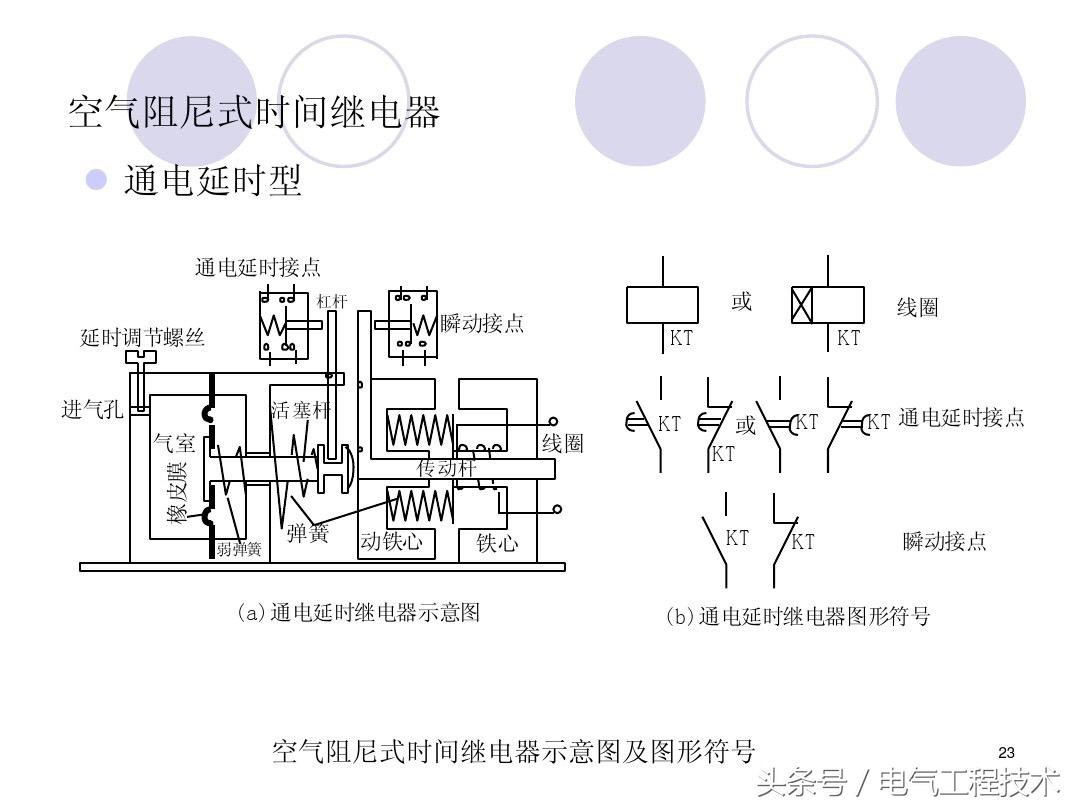

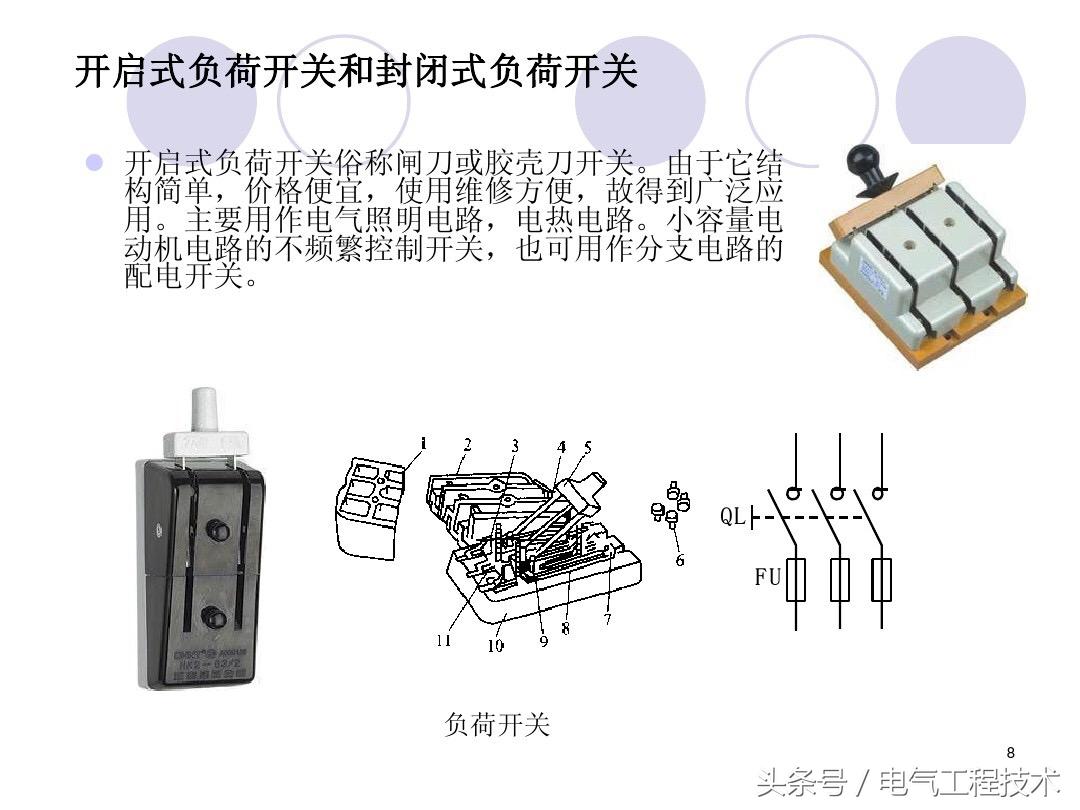

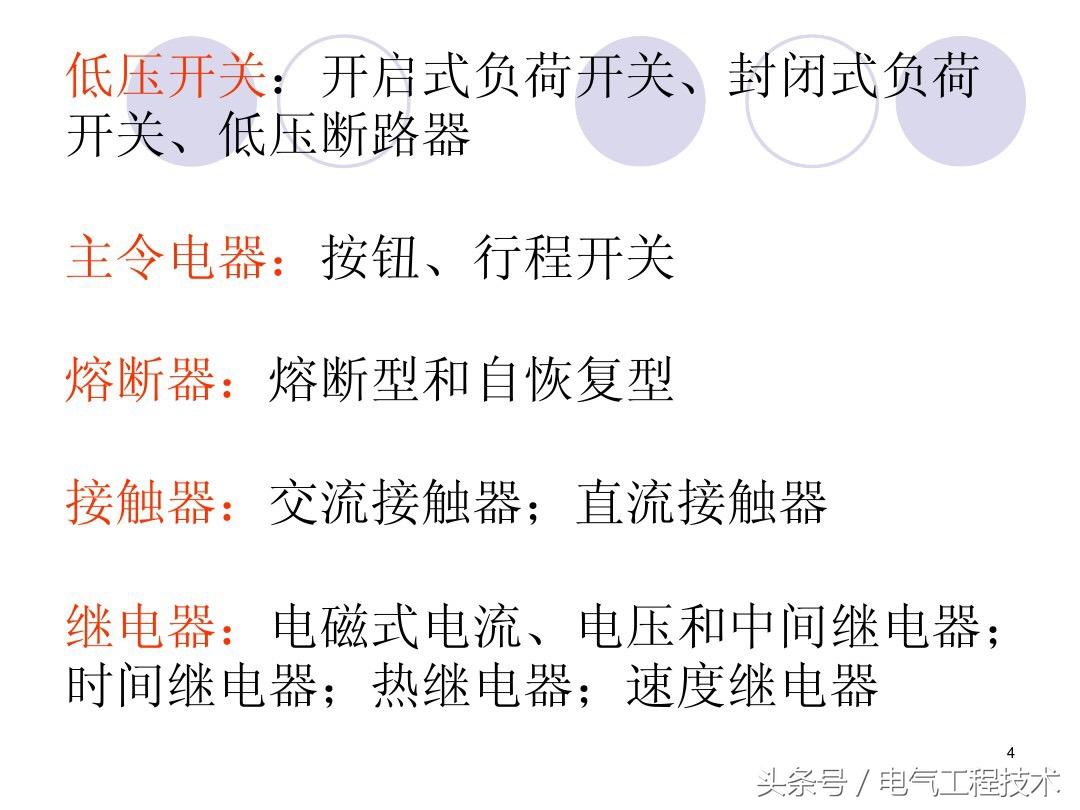

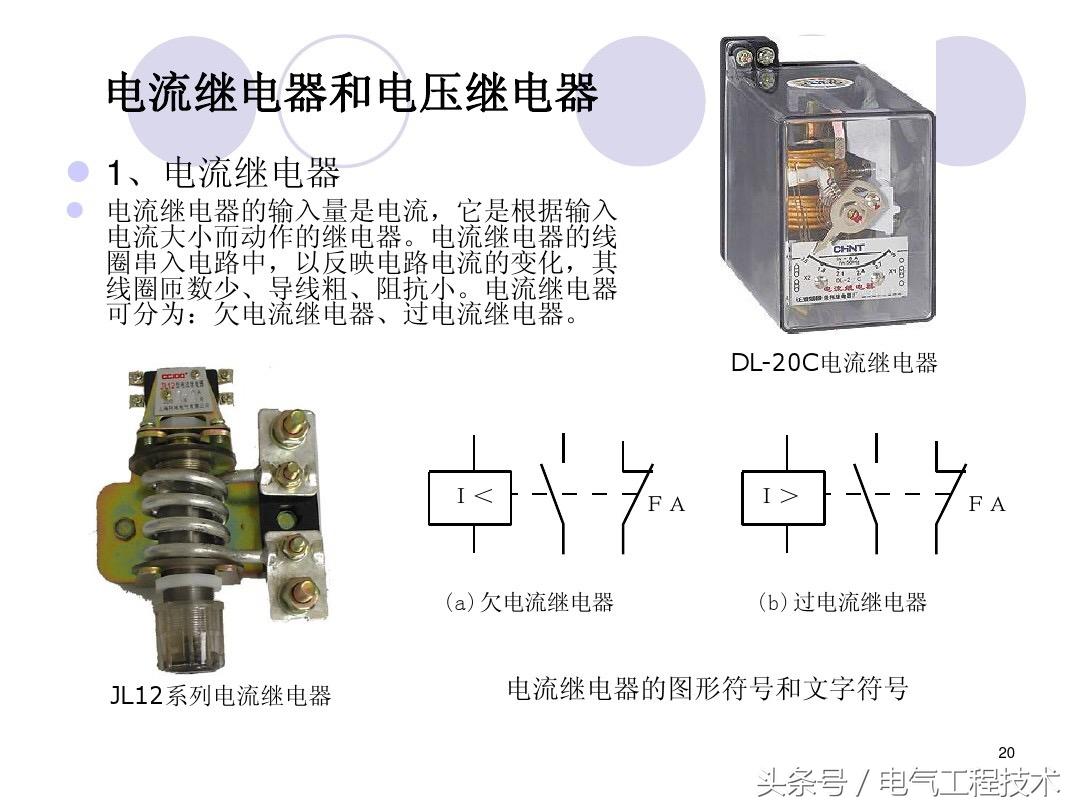

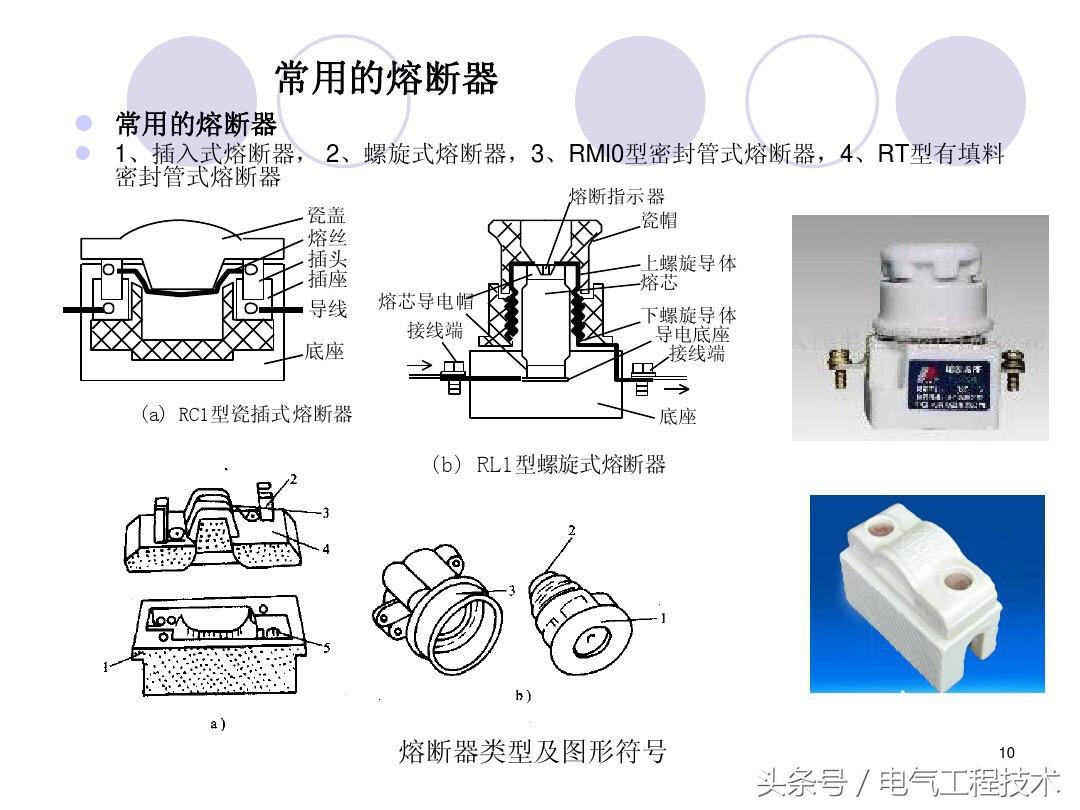

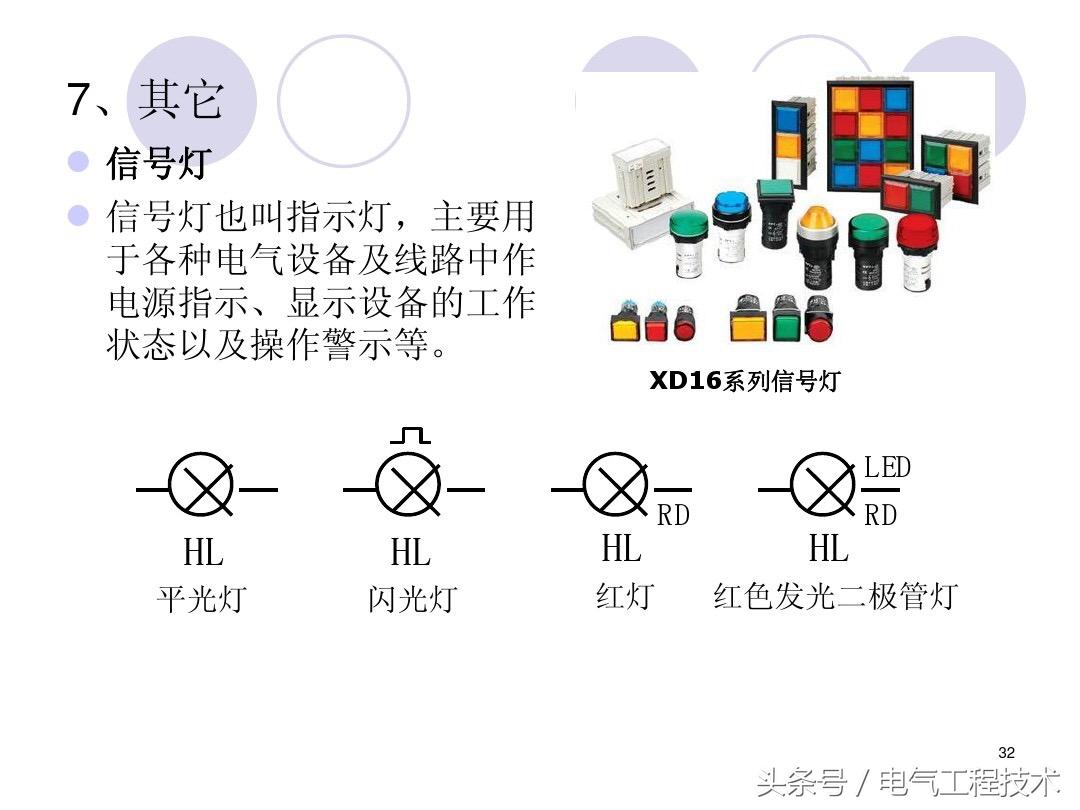

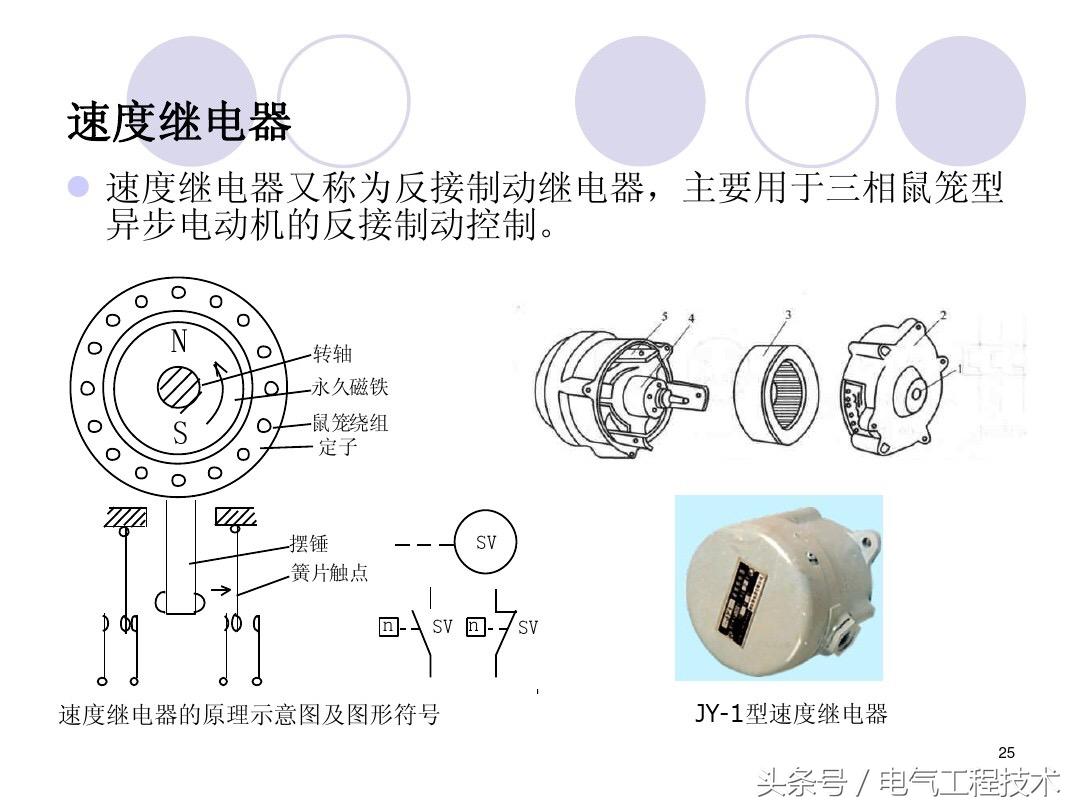

各种电工基础知识，掌握这些才是合格的维修电工

一、电工基础知识：

1、通用部分

1，什么叫电路？

电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。

2，什么叫电源？

电源是一种将非电能转换成电能的装置。

3，什么叫负载？

负载是取用电能的装置，也就是用电设备。

连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。

4，电流的基本概念是什么？

电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。电流方向不变的电路称为直流电路。

单位时间内通过导体任一横截面的电量叫电流（强度），用符号I表示。

电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。

1KA=1000A

1A=1000 mA

1 mA=1000μA

5，电压的基本性质？

1）两点间的电压具有惟一确定的数值。

2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。

3）电压有正，负之分，它与标志的参考电压方向有关。

4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。

电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。

1KV=1000V

1V=1000 mV

1mV=1000μV

6，电阻的概念是什么？

导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。

1 MΩ=1000 KΩ

1 KΩ=1000Ω

7，什么是部分电路的欧姆定律？

流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。用公式表示为 I=U/R

式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。

部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。

8，交流电的三要素是什么？

最大值，周期（或频率），初相位。

9，提高功率因数的意义是什么？

提高供电设备的利用率。

提高输电效率。

改善电压质量。

10，什么叫欠补偿？过补偿？完全补偿？

欠补偿表示电流I滞后电压U，电路呈感性负载时的工作状态。此时电路功率因数低，需要进行补偿。

过补偿表示电流I超前电压U，电路呈容性负载时的工作状态。此时电路电压升高，需要减少补偿或退出补偿。

完全补偿表示电压U与电流I同相，电路呈阻性负载时的工作状态。由于负载情况比较复杂，电路不可能达到完全补偿。

二、高配电工基础知识

1，什么是电力网？

由各种电压等级的输电线路和各种类型的变电所连接而成的网络叫电力网。

2，电力网的分类？

电力网按其在电力系统中的作用不同，分为输电网和配电网两种类型。

输电网是以高电压甚至超高压将发电厂，变电所或变电所之间连接起来的送电网络，所以又可称为电力网中的主网架。

配电网是直接将电能送到用户的网络。

配电网的电压因用户的不同需要而又分为：

高压配电网（指35KV及以上电压）；

中压配电网（10KV，6KV，3KV电压）；

低压配电网（220V，380V电压）。

3，变压器的调压方式？

变压器的调压方式分为无励磁调压和有载调压两种。

无励磁调压是在变压器一，二次侧都脱离电源的情况下，变换高压侧分接头来改变绕组匝数进行调压的。

有载调压是利用有载分接开关，在保证不切断负载电流的情况下，变换高压绕组分接头，来改变高压匝数进行调压的。

4，变压器的运行温度与温升范围有那些规定？

变压器绕组的极限工作温度为105℃（周围空气温度最高40℃时）；

变压器上层油温最高不超过95℃；控制上层油温不应超过85℃。

变压器绕组的工作温升为65℃（周围空气温度最高40℃时）；

变压器上层油温的工作温升为55℃（周围空气温度最高40℃时）。

5，变压器油的作用？

排除空气，提高变压器的绝缘强度，良好的散热作用使绕组和铁芯得到冷却，改善运行条件。

6，变压器油的试验项目与试验周期？

变压器油的试验项目分为：耐压试验，介质损耗试验和简化试验。

变压器油的试验周期：

35KV以上的变压器每年至少一次；

35KV以下的变压器每两年至少一次。

试验油样的数量：

耐压试验不少于0.5L(约0.45Kg);

简化试验不少于1L(约0.9Kg)。

7，变压器补油时的注意事项？

35KV以上的变压器应补入相同牌号的油，并应作耐压试验。

10KV及以下的变压器可补入不同牌号的油，但应作混油耐压试验。

补油后要检查瓦斯继电器，并及时放出气体。若在24小时后，无问题，可重新将重瓦斯接入掉闸回路。

8,巡检时的注意事项？

1）巡视高压设备时保证人体与带电导体的安全距离。不得触及设备绝缘部分，禁止移动或越过遮拦，并不得进行其他工作。

2）进入高压开关室，必须随手关门。

3）巡视设备时，应按规定的设备巡视路线进行，防止遗漏。重大设备如主变压器应围绕巡视一周，进行检查。

4）在巡视检查中发现问题，应及时向领导汇报并记入缺陷记录。

5）在设备过负荷，发热，异常声响或者发生恶劣天气，如暴风雨，雪，雾，冰冻，附近火灾等进行特殊巡视。

9，填用工作票的范围？

第一种工作票：

1）高压设备上工作需要全部停电或部分停电者；

2）高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。

第二种工作票：

1）带电作业和带电设备外壳上的工作；

2）控制盘的低压配电盘，配电箱，电源干线上的工作；

3）二次接线回路上的工作，无需将高压设备停电者；

4）转动中的发电机，同期调相机的励磁回路或高压电动机转子电阻回路上的工作；

5）非当值值班人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流。

10，对口头或电话命令的要求？

1）口头或电话命令，必须清楚正确，值班人员应将发令人，负责人及工作任务详细记入操作记录薄中，并向发令人复诵核对一遍。

2）严格执行行业规范用语，避免错误理解命令内容。

3）事故抢修工作可以不用工作票，但应记入操作记录薄内，在开始工作前必须按规定作好安全措施，并应指定专人负责监护。

三、维修电工基础知识

1,传感器的基本概念？

将各种非电量信号转换成电信号的装置称传感器。

非电量信号：温度，压力，位移，振动，光线，重量，流量，气体，声音，颜色等均属于非电量信号。

2，开关量信号与模拟量信号的基本概念？

开关量信号：只有两个状态，接通或者断开。各种电气设备的控制绝大多数均属于开关量信号进行控制的。

模拟量信号：连续线性变化的信号称为模拟量信号。各种非电量信号转换成电信号后，除个别情况外，一般均属于模拟量信号。

3，称重传感器的灵敏度是怎样表示的？具体的含义是什么？

称重传感器的灵敏度以mV/V来表示。

具体的含义是，当桥路激励电压输入1V时对应满量程时的输出电压值。

一般情况下，称重传感器的灵敏度为1~3mV/V之间。

4，怎样判断称重传感器的好坏？

由于不同生产厂家的传感器引线的颜色不同，所以不能以具体颜色来判断引线功能。

使用万用表的电阻档可以具体判断引线功能以及传感器的好坏：

5，补偿电容的正常电流等于多少？

1）确定电容量（经验公式）：

额定工作电压400V时：1KVAr×19.9=19.9μF ③

25KVAr×19.9=497.5μF ④

30 KVAr×19.9=597μF

本公司的低压补偿电容就是这两种。

2）电容量与电流的关系（经验公式）：

C=14×I (额定工作电压400V时) ②

C÷14=I

497.5÷14=35.5A≈36A (25KVAr)

597÷14=42.6A≈43A (30KVAr)

3)无功功率与电流的关系(经验公式):

1 KVAr×1.44=1.44A (额定工作电压400V时)

25 KVAr×1.44=36A

30 KVAr×1.44=43.2A≈43A

维修电工：维修电工，从事机械设备和电气系统线路及器件的安装、调试与维护、修理的人员。维修电工所面对的是已投入运行的各类型电气设备，主要从事故障排除、检修维护、保障运行等工作，所以必须首先了解电气设备的运行条件、运行环境、运行情况，其次维修者必须具有维修经验，从而能从产生故障的现象就能判断哪里出现的问题，来解决问题，而且这些经验不是一朝一夕所能掌握的。所以维修电工以技术工作为主，是学习型工作，相对体力工作较轻。
