电工必备的19个电气字母符号，又基础又双叒叕实用

朋友们大家好我是大俵哥，今天给大家分享19个实用的电气字母符号。

导线

L：火线（红色导线）

N：零线（蓝色导线）

PE：地线（黄绿双色导线）

很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。

插座

开关电源

交流（AC）

直流（DC）

这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。

时间继电器

中间继电器

常开：NO

常闭：NC

很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

交流接触器

电路图

隔离开关：QS

断路器：QF

两种常见的通断开关，起到分配电能，控制线路通断的作用。隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。

隔离开关

空气开关

熔断器：FU

热过载继电器：FR

两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。

熔断器

热继

电动机：M

发电机：G

这是两大类，一个属于供电设备，一个属于常见负载。

电动机

发电机

按钮开关：SB

转换开关：SA

两类常见的控制开关，包含多种样式。

按钮开关

转换开关

正转：FWD

反转：REV

这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。

变频器上的FWD和REV

正极：VCC

负极：GND

电子线路板

总结：认识了常见的电气符号，对我们看电路图和实物接线都有很大的帮助。

2019最新电气符号大全，可以自己做一个电气符号一览表

电工必备的字母符号和图形符号

家用电线里L和N是什么意思？

电线和插头都是我们生活中随处可见的产品，但你发现了吗？这两种产品经常出现L和N这两个字母，很多人都不知道这是什么意思？接下来，就让金豪泰电线电缆小编给大家讲讲吧。

通常，在电线识别中，“L“代表火线（英文Live Wire的缩写），”N“代表零线（英文Neutral Wire的缩写）。这是区分火线和零线的区别标示，以便电工在安装电线时不会搞混。

火线和零线为什么不能接错？

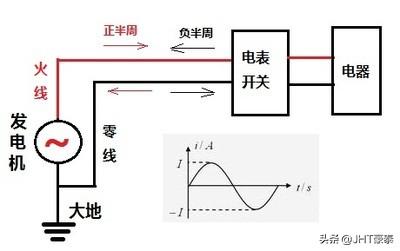

关于这个问题，我们首先要了解零火线之间的区别。事实上，火线和零线之前的差别是对地的电压差；一般来说，零线的接地电压为0，因为零线接地，而火线的接地电压为220伏。

火线与零线连接错误或颠倒，虽然不会直接导致家用电器的使用，但会有很大的安全隐患。例如，电器可以内部充电，插入带电等；这时，人体在接触带电后插条和电器时，容易发生触电事故。而零线就不同了，它本身跟大地相连接，所以不会对人体造成威胁。

火线和零线的区分方法

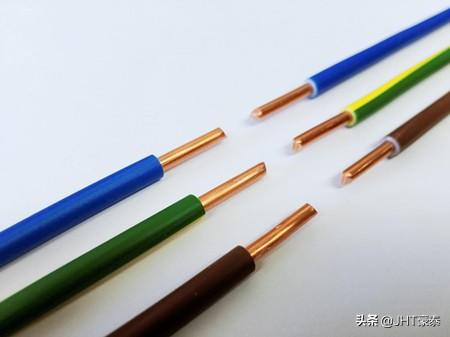

颜色区分： 在动力电缆中黄、绿、红分别代表ABC相（三相火线），蓝色代表零线，黄绿代表地线。

电笔区分： 火线用电笔测试时氖管会发光，而零线不会。

电压表区分： 不同火线之间的电压为线电压380V，火线与零线之间的电压为相电压220V，零线与良好的接地体的电压为0V。

拓展资料（ 零线测出带电的原因有两个）

1、电笔检测出零线带电，要么是零线断了，要么是接触不好

2、故障的表现，因为电磁感应，零线没有良好接地，未能形成回路。

以上就是金豪泰电线电缆介绍的内容，了解更多咨询可登录金豪泰网站，希望这篇文章能够帮到大家。
