建筑电气设计经典！家装电线选择及布线施工图解

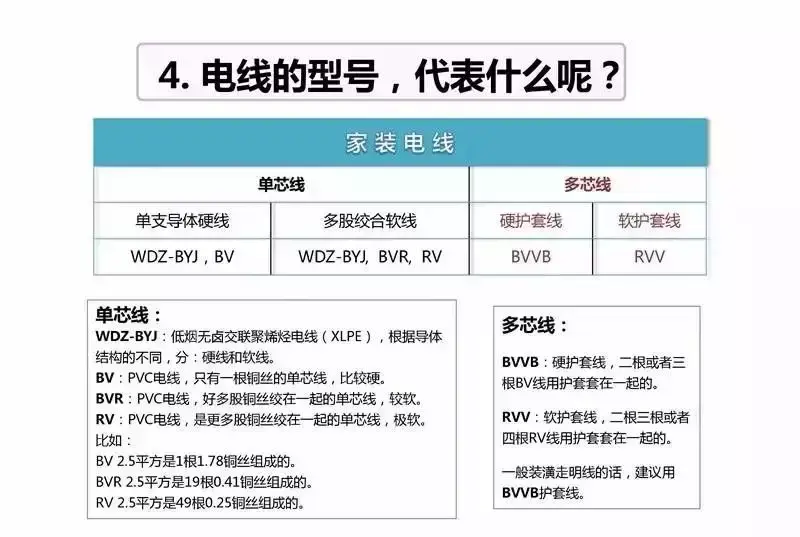

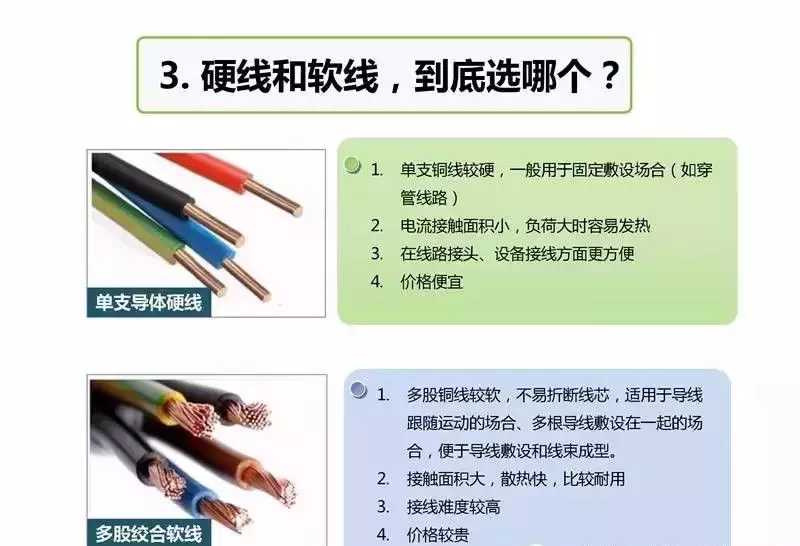

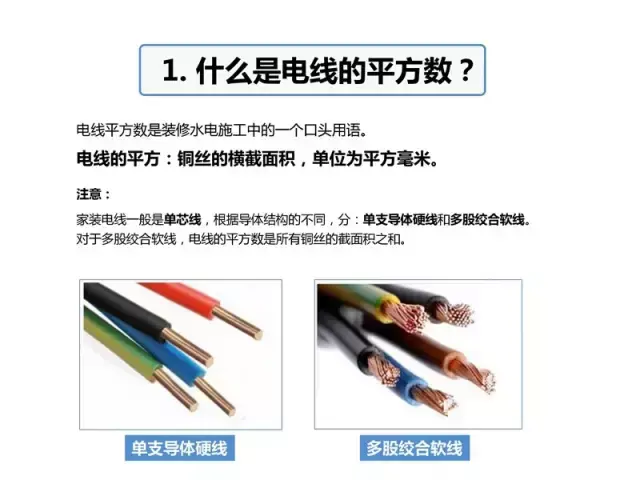

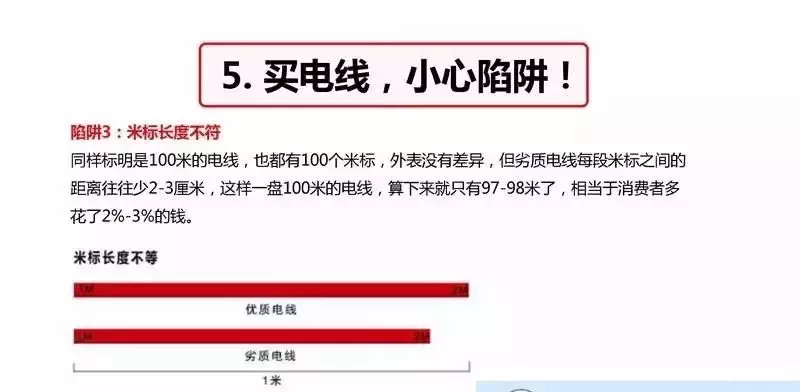

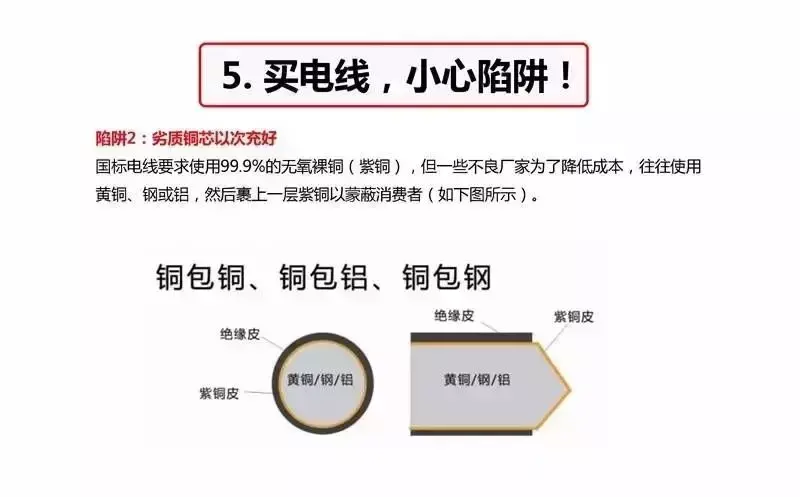

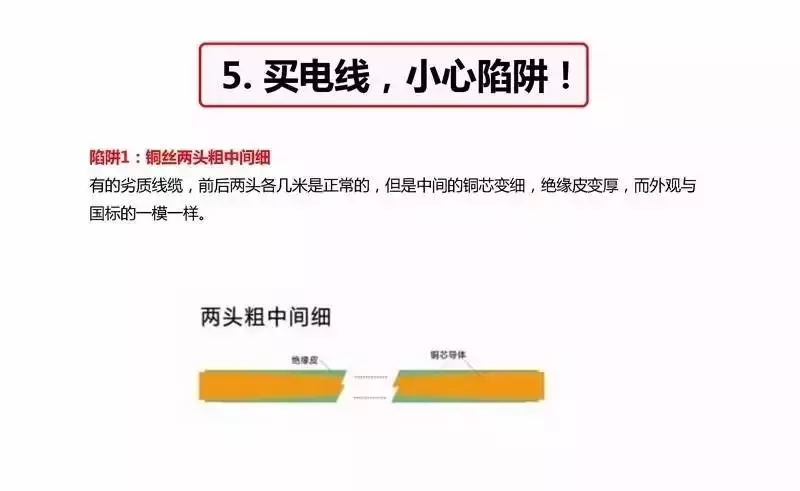

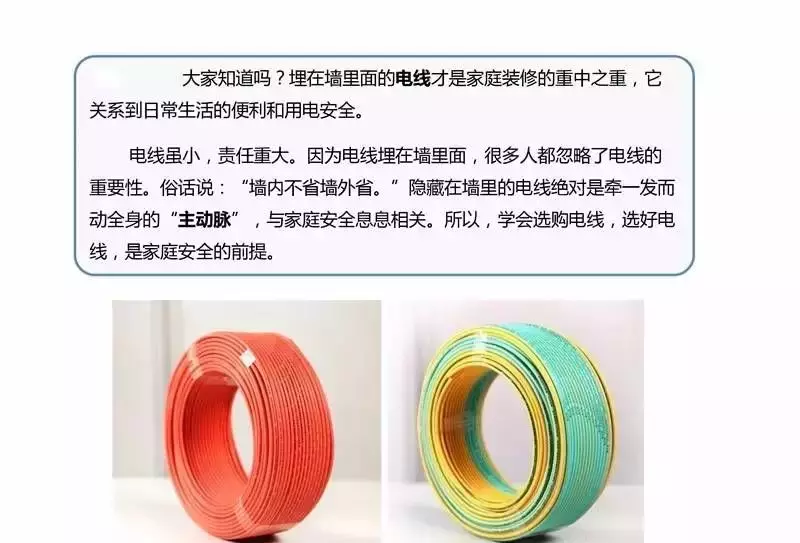

家装电线选择

家装布线施工图解

一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；

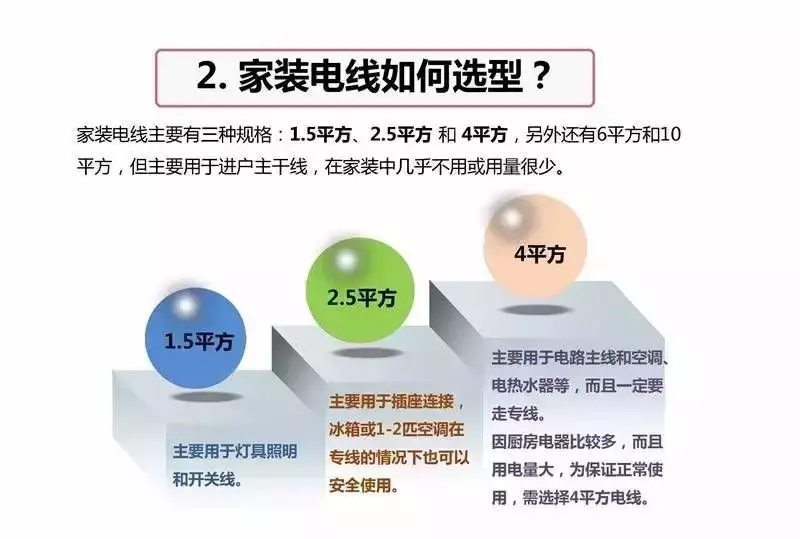

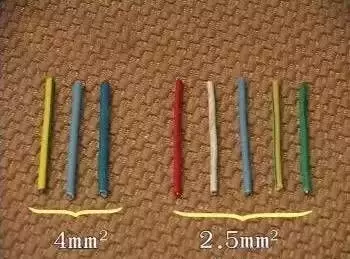

二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线 。

三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。

1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。

2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为 每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。

3、国标的做法就要22元了，完全不开横槽，只开竖槽。

四、水电施工的基本原则：

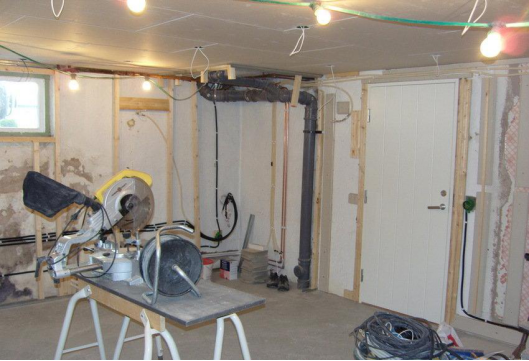

水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地 ，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。

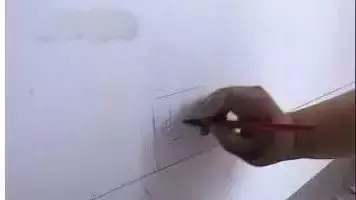

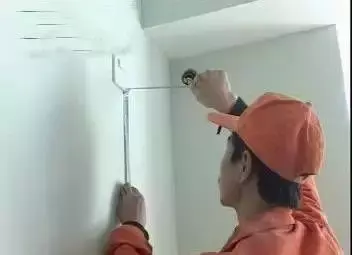

1、定位：首先要根据 你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

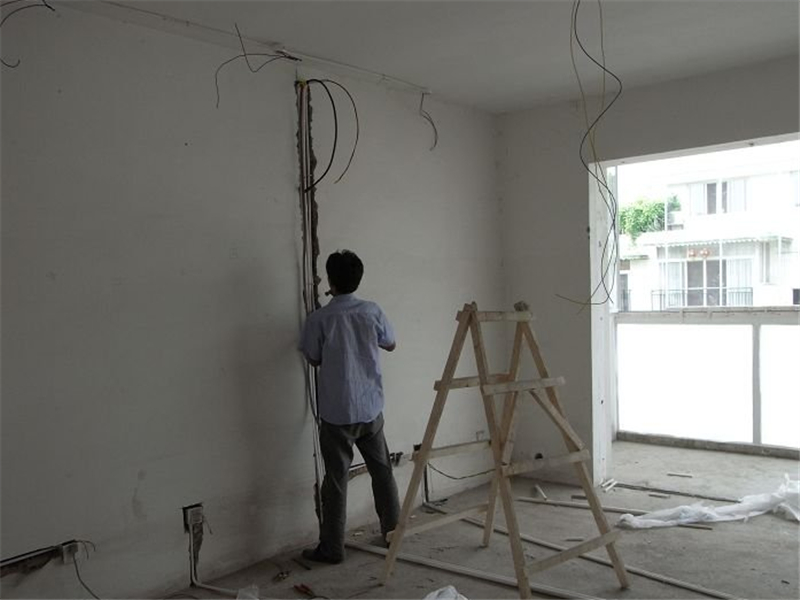

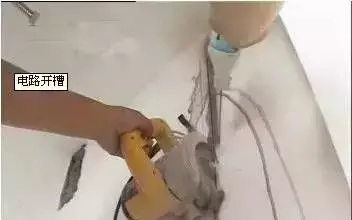

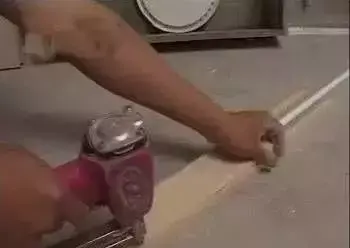

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

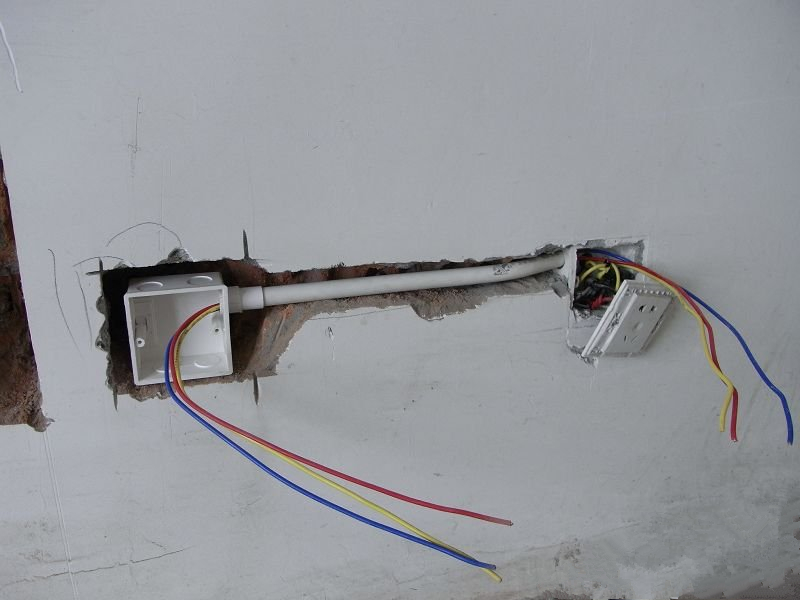

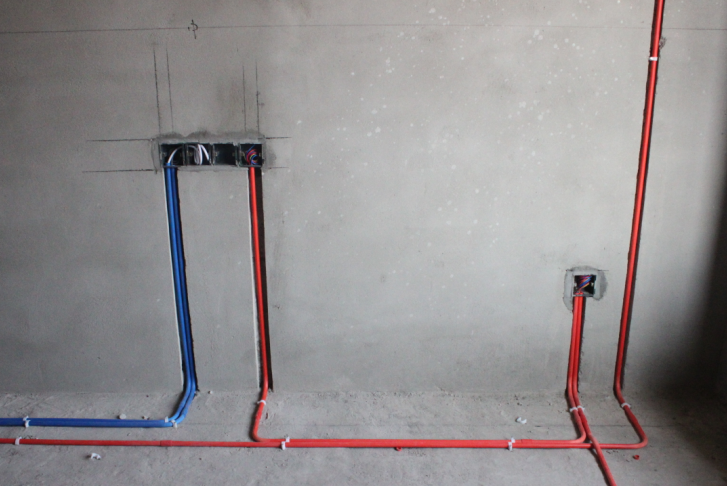

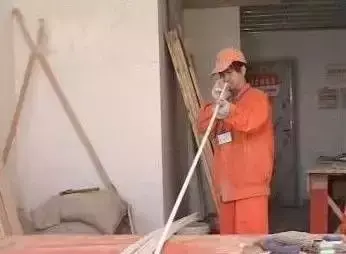

3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙 。

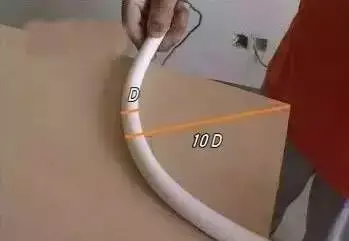

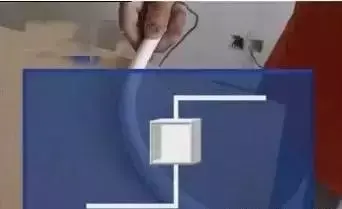

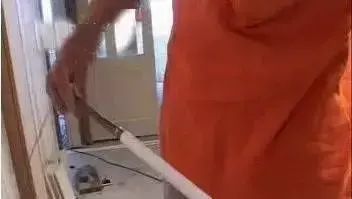

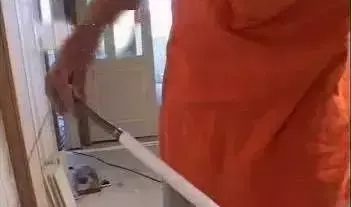

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍 ，这样穿线或拆线，才能顺利。

5、布线要遵循的原则

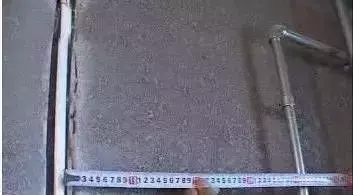

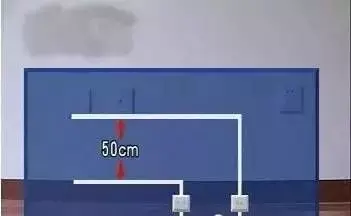

布线原则（1）如下图：强弱电的间距要在30-50公分 ，因为强电会干扰你的电视和电话；

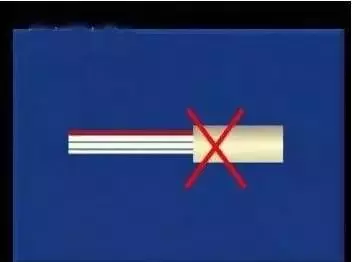

布线原则（2）如下图：强弱电更不能同穿一根管内 ；

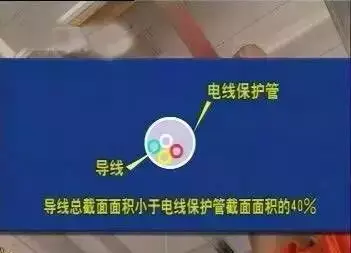

布线原则（3）如下图：管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线 ；

布线原则（4）如下图：长距离的线管尽量用整管 ；

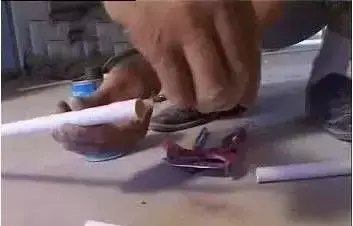

布线原则（5）如下图：线管如果需要连接，要用接头，接头和管要用胶粘好 ；

布线原则（6）如下图：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修 ；

布线原则（7）如下图：当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去 ；

布线原则（8）如下图：一般情况下，电线线路要和暖气、煤气管道相距40公分以上 ；

布线原则（9）如下图：一般情况下，空调插座安装离熟地2米以上 ；

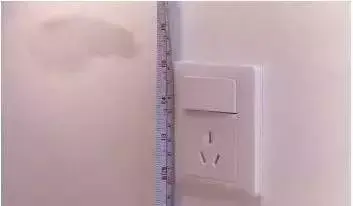

布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度 ；

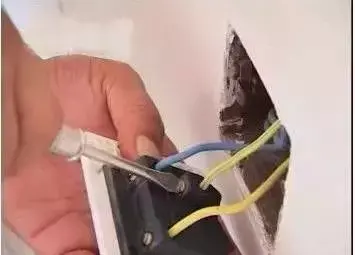

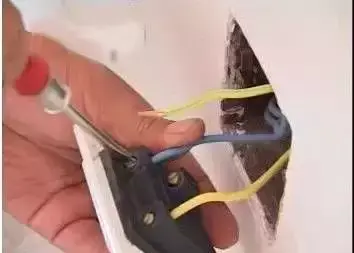

布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线 ；

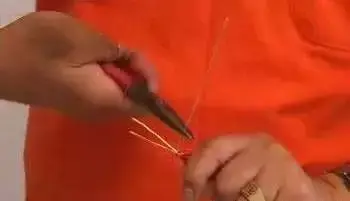

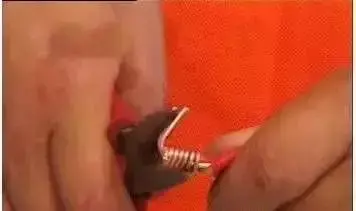

布线原则（12）如下图：家庭装修中，电线只能并头连接 ，绝对不是我们平时随便一接就OK那么简单；

布线原则（13）如下图：接头处采用按压，必须要结实牢固 ；

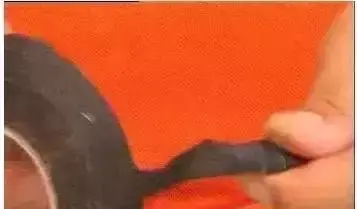

布线原则（14）如下图：接好的线，要立即用绝缘胶布包好 ；

布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了 ；

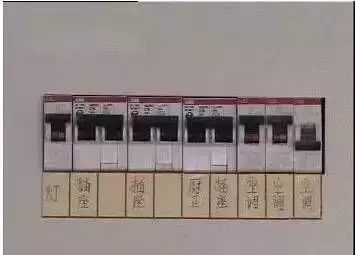

布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪部分需要断电检修时，不影响其他电器的正常使用；

布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

欢迎大家加入我们的建筑电气设计交流群：310536733，与更多同行人士交流学习

扫描下面小程序，能领取更多优惠券哦！

点击~了解更多~有视频的精彩讲解哦

家庭影院如何布线？大多数人做错了还不知道！上万的设备变摆设！

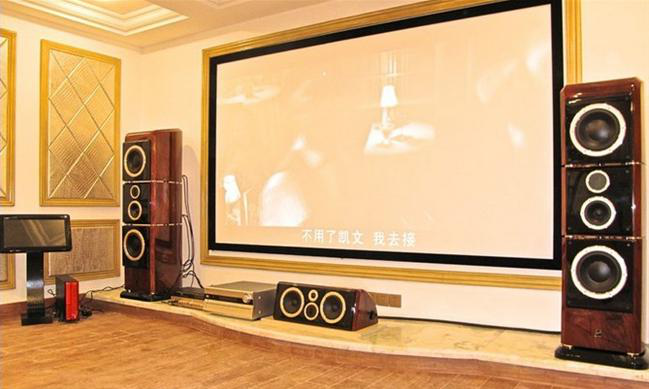

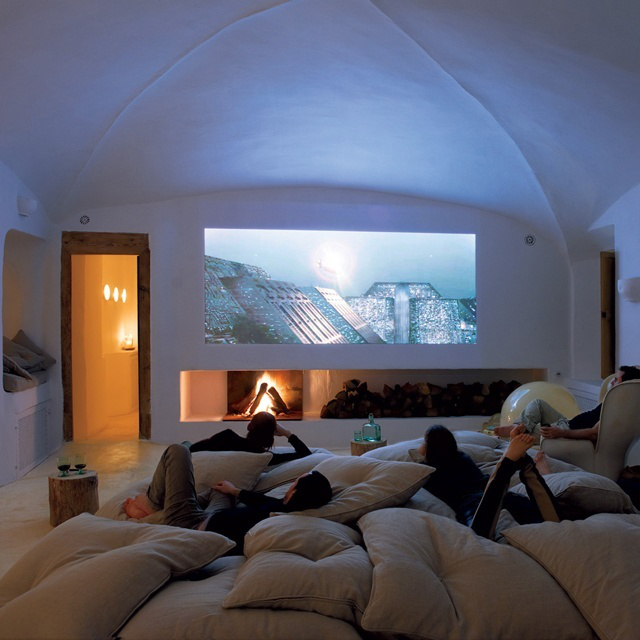

作为一个发烧友，飞墨君将来的梦想就是在自己的房子里打造一套豪华的家庭影院！然而飞墨君还没等到这一天，身边很多人通过炒房已经变成土豪，都来问我家庭影院怎么装，今天就给大家说说最基本的布线吧！

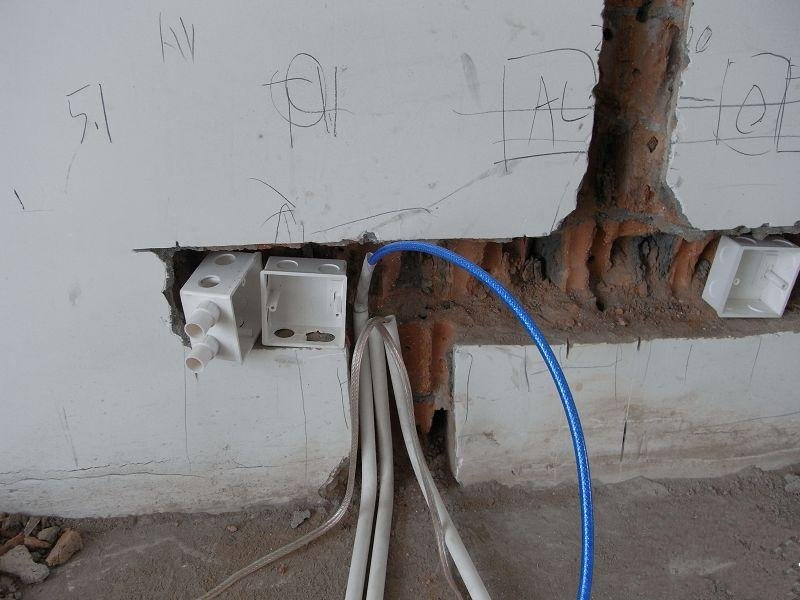

家庭影院布线主要考虑视频、音频、电源三个部分。布线主要有预埋和走明线这两种情况。预埋是指，房子装修时已经确定要装家庭影院，并对布线做了长远考虑，比如隐蔽电源插座、安装孔已经都设置好，装修时直接将线材埋入即可。这种方式整体美观，是最佳方法。

需要注意的是，视频线、音箱线应该安排专用线槽，避免与电源线共用。尤其是音箱线，由于它本身不具备屏蔽层，因此很容易受到干扰。对于有线头标记的信号线和音箱线，要根据线头的指示来排线。

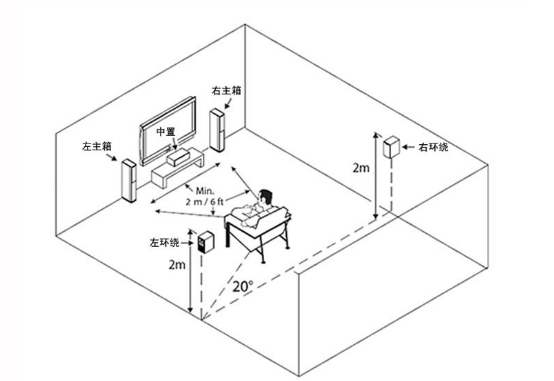

对于不能“预埋”线材的家庭来说，第一步就是摆好音箱，第二步才是布线。可以参考“三一七比例法”，将房间长度均分为三等分，音箱摆在三分之一长度处，两个音箱之间的间隔为房间三分之二长度的0.7倍。

如果确定要走明线，建议靠墙走线，不要使用骑马钉，安装线槽会比较美观。在影院布线时会遇到音箱线和视频线等比较粗大，普通的压线槽放不进去这种问题。所以建议用不锈钢压线槽，很多超市和商场都用这种线槽，靠墙面用玻璃胶粘牢就行，既美观又实用。

针对环绕音箱布线走明线来说，建议音箱不要挂墙，用支架，然后铺块地毯把线盖住，这样效果会比较好，但这种布线只适合少量的线材。

另外，电源线一定要优先考虑。投影机和电视机都需要220V供电，所以装修时需要弱电和强电同时布置，线路必须具备一定承载能力。切记强电和弱电绝不能穿在同一根管子里，二者距离最少20cm，否则就会有干扰。

最后特别强调的是，内外电源都很重要，各种线材的质量要力求过硬，以满足20年正常使用为底限。总之，小到保险丝及其触点插头是否接触良好，任何一个环节都要重视。毕竟电源和环境跟不上，再贵的设备声音也难听，家庭影院就成了摆设，捡了芝麻丢了西瓜。
