问题567热继电器FR有哪些类型？怎样选用？

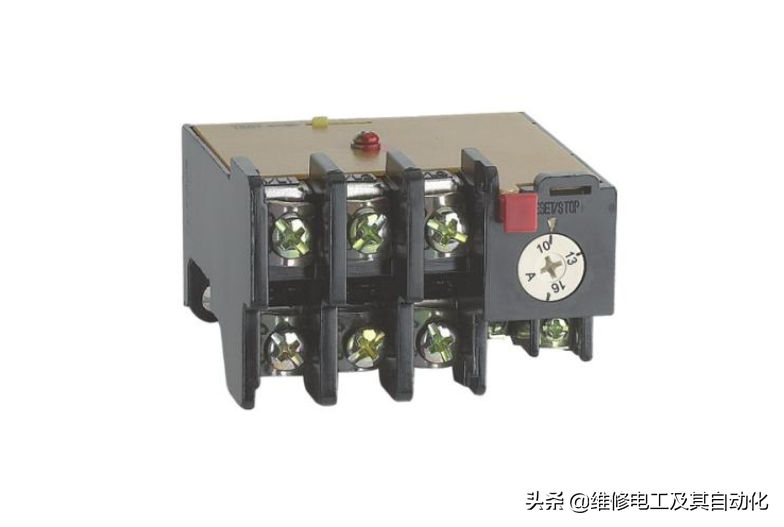

常见的热继电器（全称热过载继电器，俗称热保，文字符号FR）有以下几种类型：

(1)、双金属片式：利用膨胀系数不同的双金属片如锰镍和铜片受热弯曲这一作用去推动杠杆而使触头动作。简称热胀冷缩。

(2)、热敏电阻式：利用金属的电阻值随温度变化而变化这一特性制成的热继电器（全称热过载继电器，俗称热保，文字符号FR）。

(3)、易熔合金式：利用过载电流发热使易熔合金达到某一温度值时就熔化这一特性，而使继电器动作（全称热过载继电器，俗称热保，文字符号FR）。

在上述三种热继电器中，使用最多的是双金属片式热继电器，它通常与接触器组合成电磁起动器。

热继电器（全称热过载继电器，俗称热保，文字符号FR）主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、起动电流、负载性质、工作制、允许的过载能力等。原则上应使热继电器（全称热过载继电器，俗称热保，文字符号FR）的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和起动的瞬间，热继电器（全称热过载继电器，俗称热保，文字符号FR）应不受影响（不动作）。

热继电器（全称热过载继电器，俗称热保，文字符号FR）的正确选用，与电动机的工作制有密切关系。当热继电器（全称热过载继电器，俗称热保，文字符号FR）用以保护长期工作制的电动机时，一般按电动机的额定电流来选用。例如，热继电器（全称热过载继电器，俗称热保，文字符号FR）的整定值可等于 0.95~1.05 倍电动机的额定电流，或者取热继电器（全称热过载继电器，俗称热保，文字符号FR）整定电流的中值等于电动机的额定电流，然后进行调整。

当热继电器（全称热过载继电器，俗称热保，文字符号FR）用以保护反复短时工作制的电动机时，热继电器（全称热过载继电器，俗称热保，文字符号FR）仅有一定范围的适应性。如果每小时操作次数很多，就要选用带速饱和电流互感器的热继电器（全称热过载继电器，俗称热保，文字符号FR）。

对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器（全称热过载继电器，俗称热保，文字符号FR）作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。

电路图符号字母，还有多少是你的陌生人？

电工识图，维修作业，电气元件的字母不可不知，老铁们，过来看看你到底知道多少！

电路图符号字母大全：

AAT 电源自动投入装置

AC 交流电

DC 直流电

FU 熔断器

G 发电机

M 电动机

HG 绿灯

HR 红灯

HW 白灯

HP 光字牌

K 继电器

KA(NZ) 电流继电器(负序零序)

KD 差动继电器

KF 闪光继电器

KH 热继电器

KA 中间继电器

KOF 出口中间继电器

KS 信号继电器

KT 时间继电器

KV(NZ) 电压继电器(负序零序)

KP 极化继电器

KR 干簧继电器

KI 阻抗继电器

KW(NZ) 功率方向继电器(负序零序)

KV电压继电器

L 线路

QF 断路器

QS 隔离开关

T 变压器

TA 电流互感器

TV 电压互感器

W 直流母线

YC 合闸线圈

YT 跳闸线圈

PQS 有功无功视在功率

EUI 电动势电压电流

SE 实验按钮

SR 复归按钮

f 频率

Q——电路的开关器件

FU——熔断器

FR——热继电器

KM——接触器

KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器

KT——延时 有或无继电器

SB——按钮开关

Q——电路的开关器件

FU——熔断器

SA 转换开关

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线电缆母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预报音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关辅助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动执行器 YPAYA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE

感应线圈电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池热电传感器 B

压力变换器 BP

温度变换器 BT

速度变换器 BV

时间测量传感器 BT1BK

液位测量传感器 BL

温度测量传感器 BHBM
