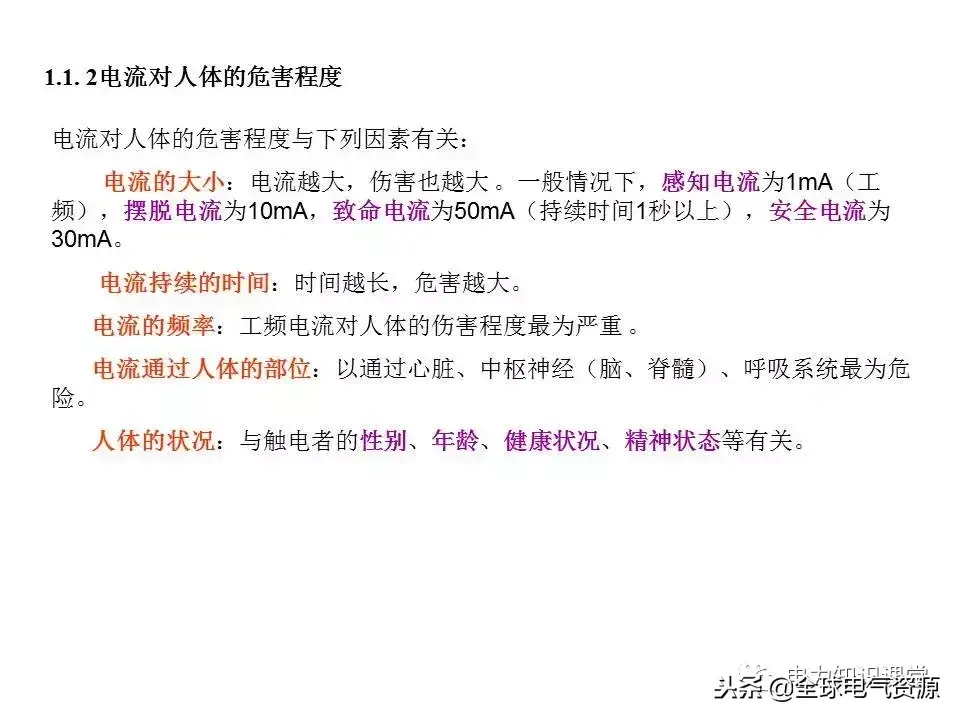

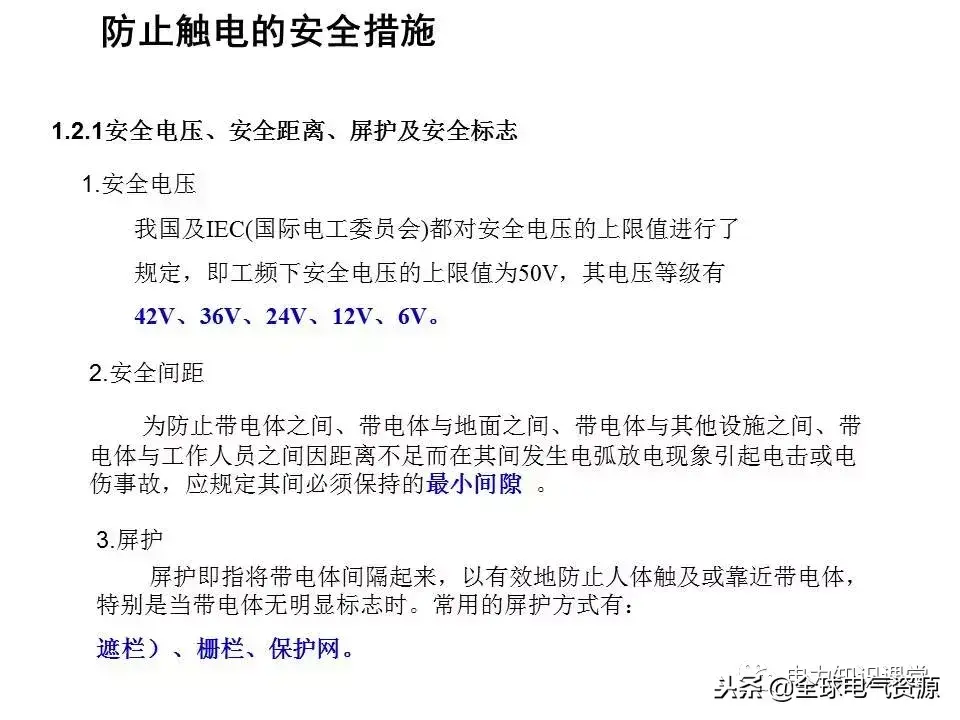

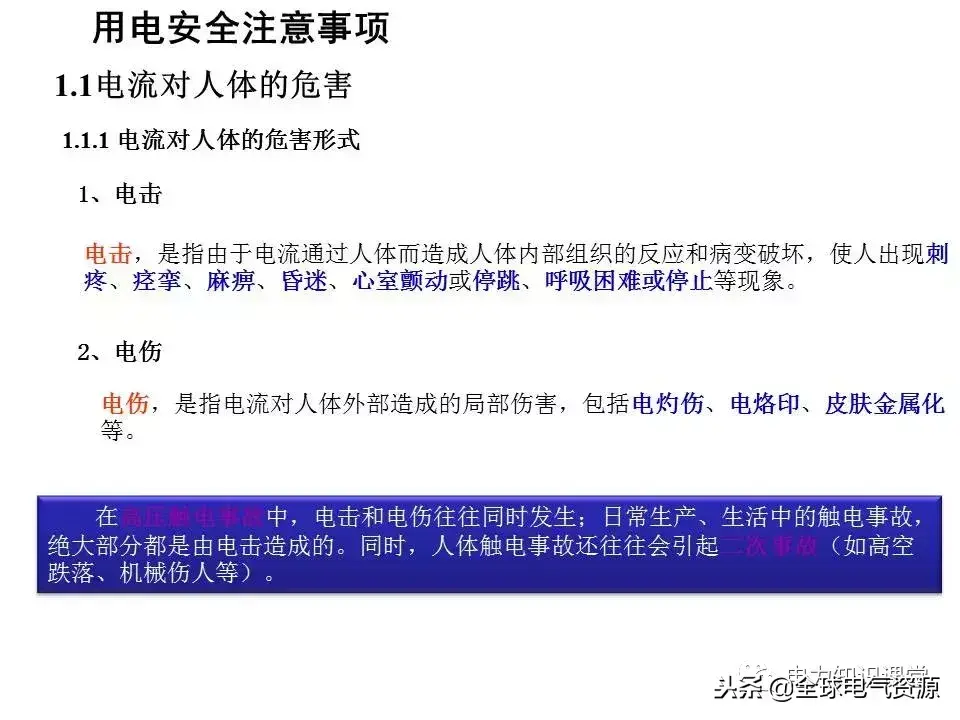

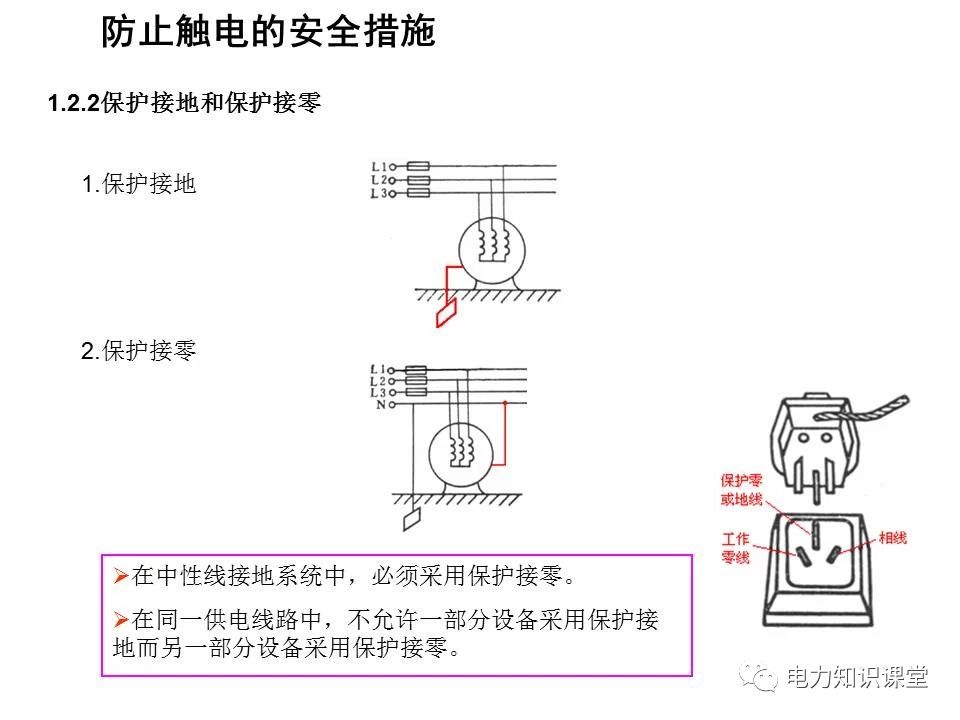

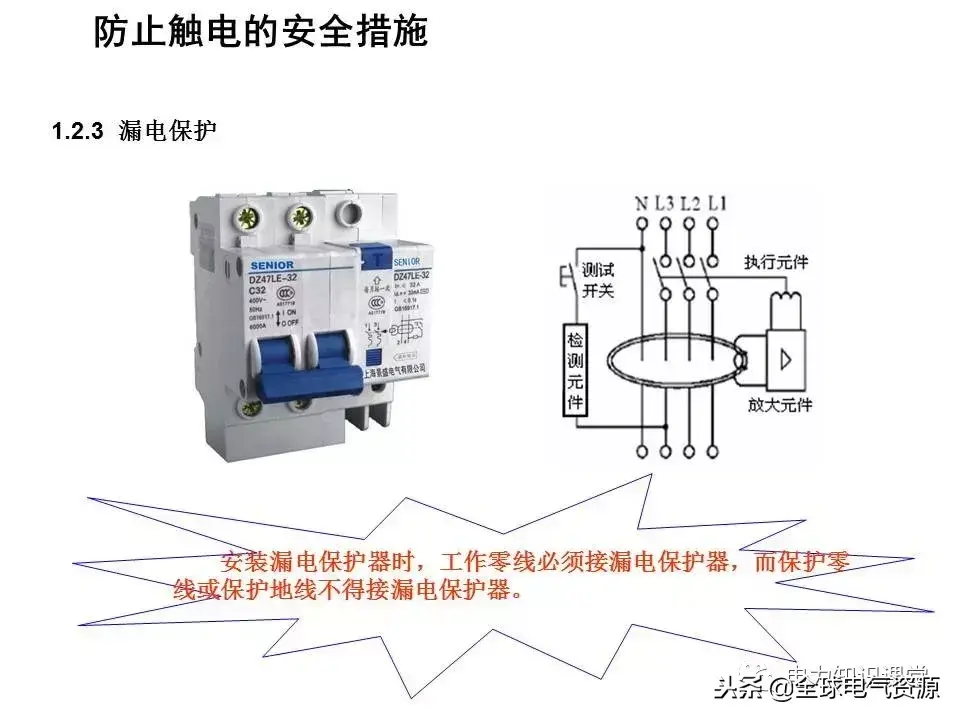

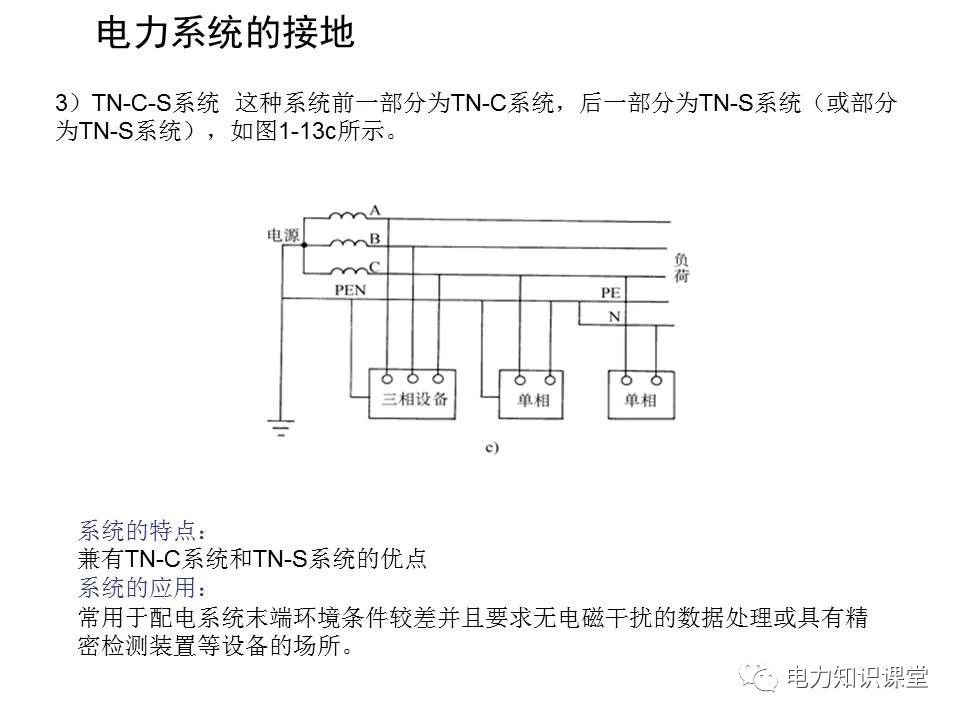

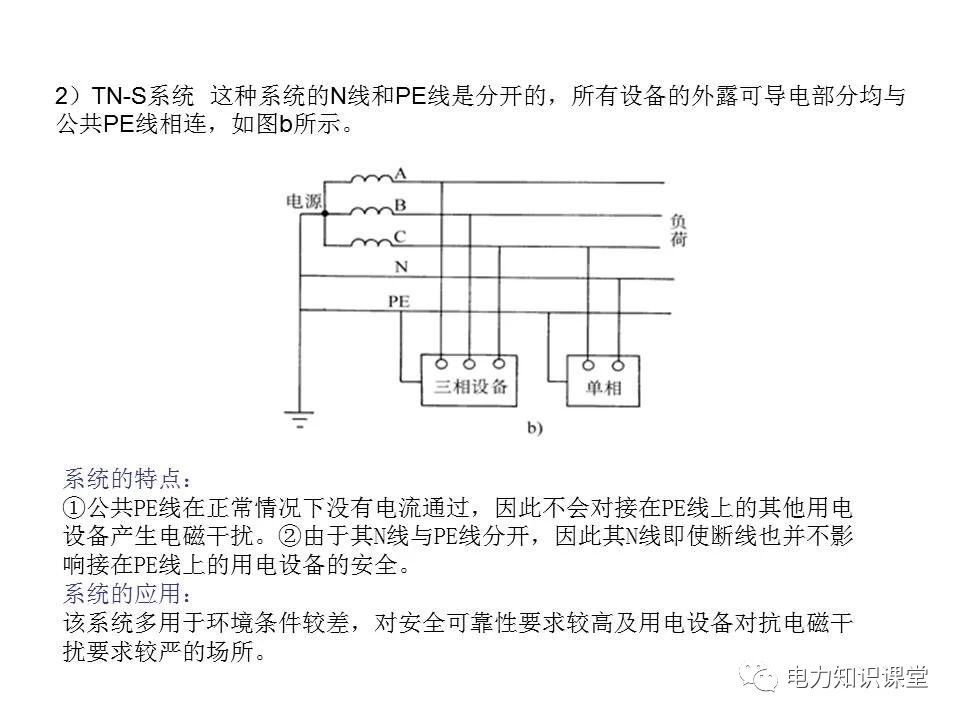

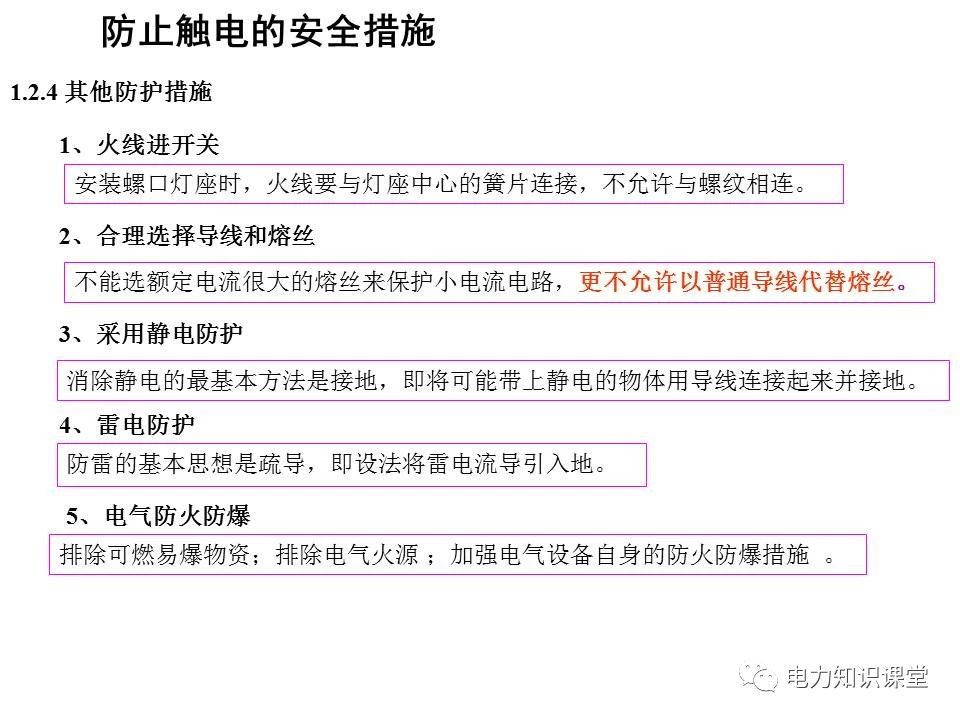

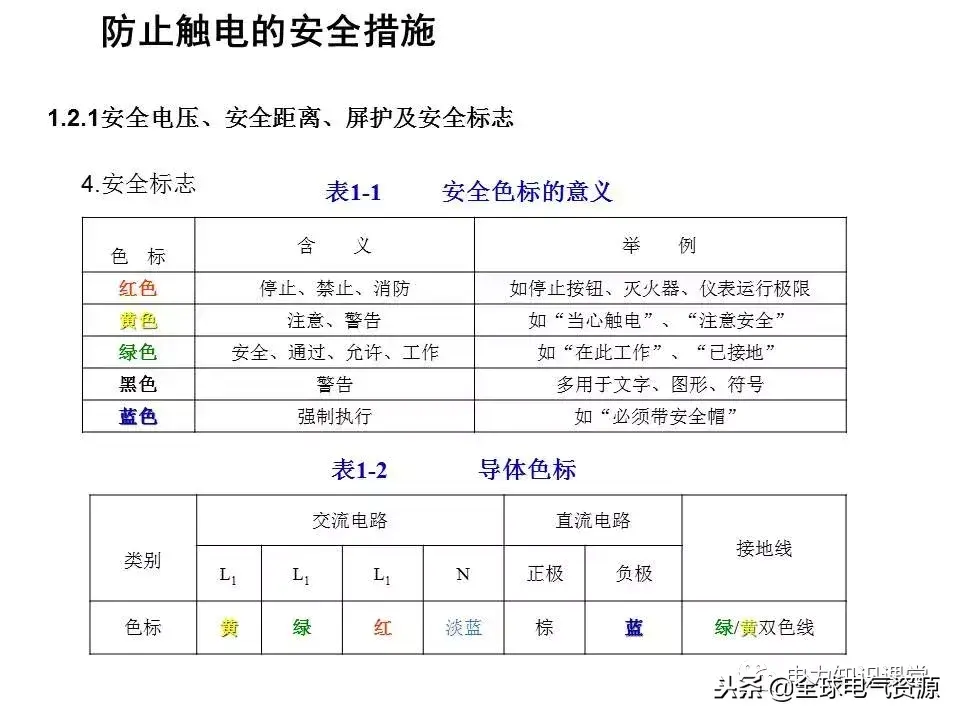

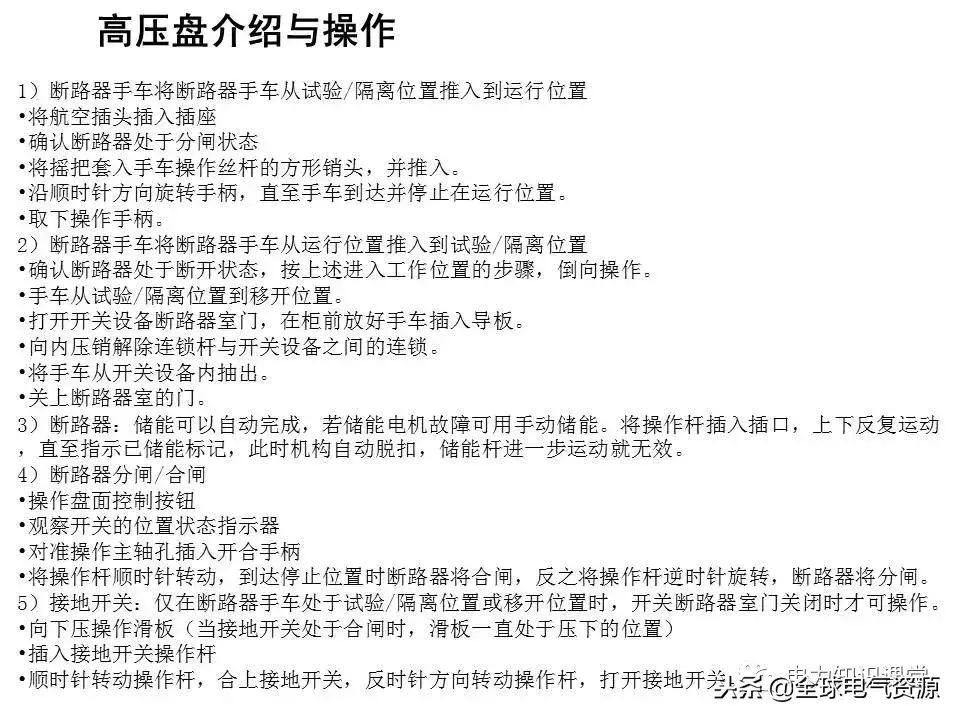

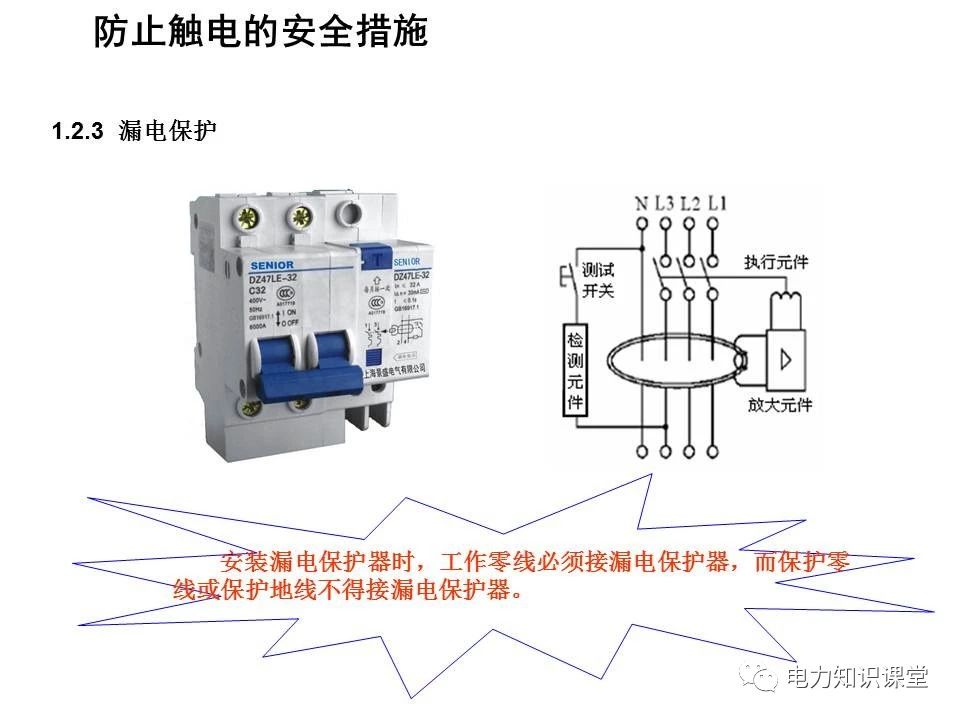

详解高低压配电系统

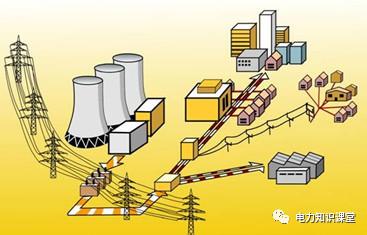

一、电力系统定义：

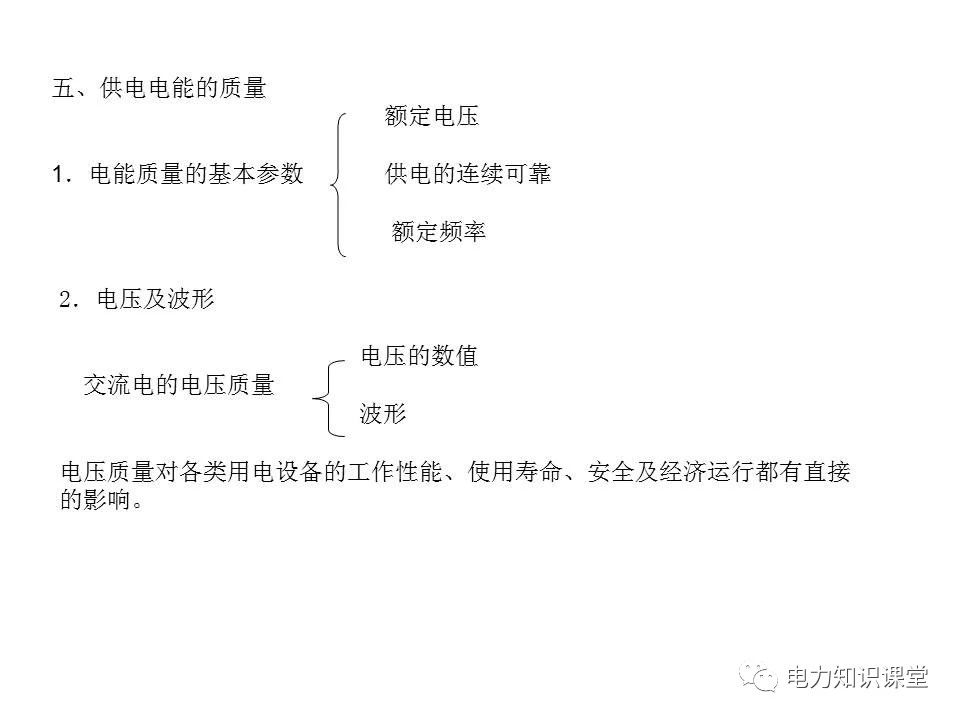

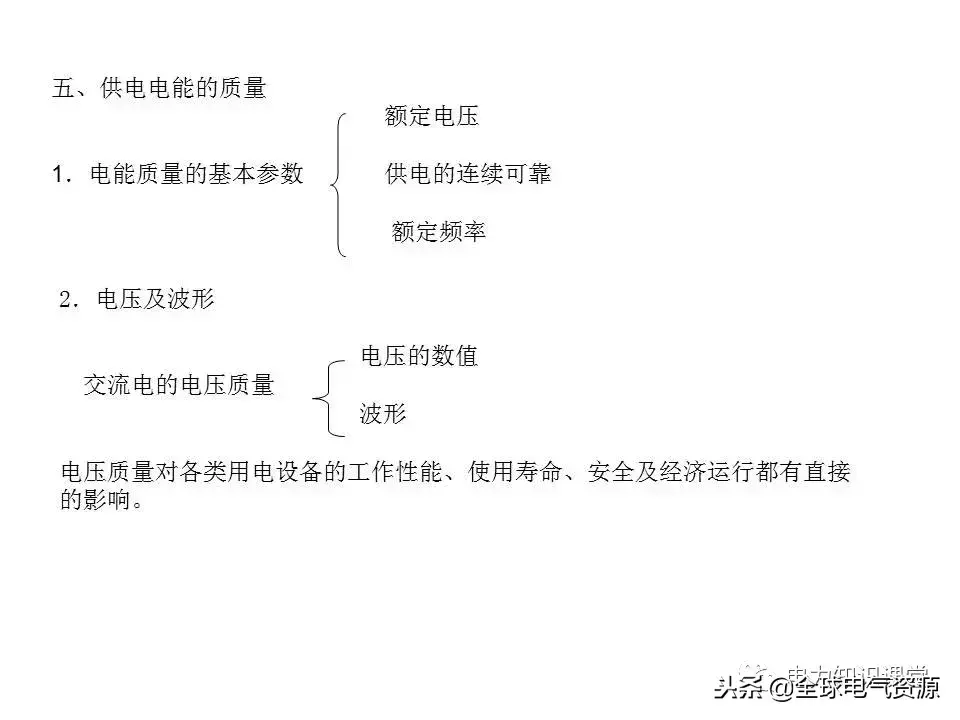

由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统

二、电能用户

1、定义： 电能用户又称电力负荷。在电力系统中，一切消费电能的用电设备均称为电能用户。

2、分类

1）按电流分：直流设备与交流设备；

2）按电压分：

①低压设备 1000V及以下的设备；

②高压设备 高于1000V的设备；

3)按频率分：低频（50HZ以下）、工频（50HZ）及中、高频（50HZ以上）

设备。注：绝大部分设备采用工频；

4)按工作制分：连续运行、短时运行和反复短时运行设备。

3、用户设备

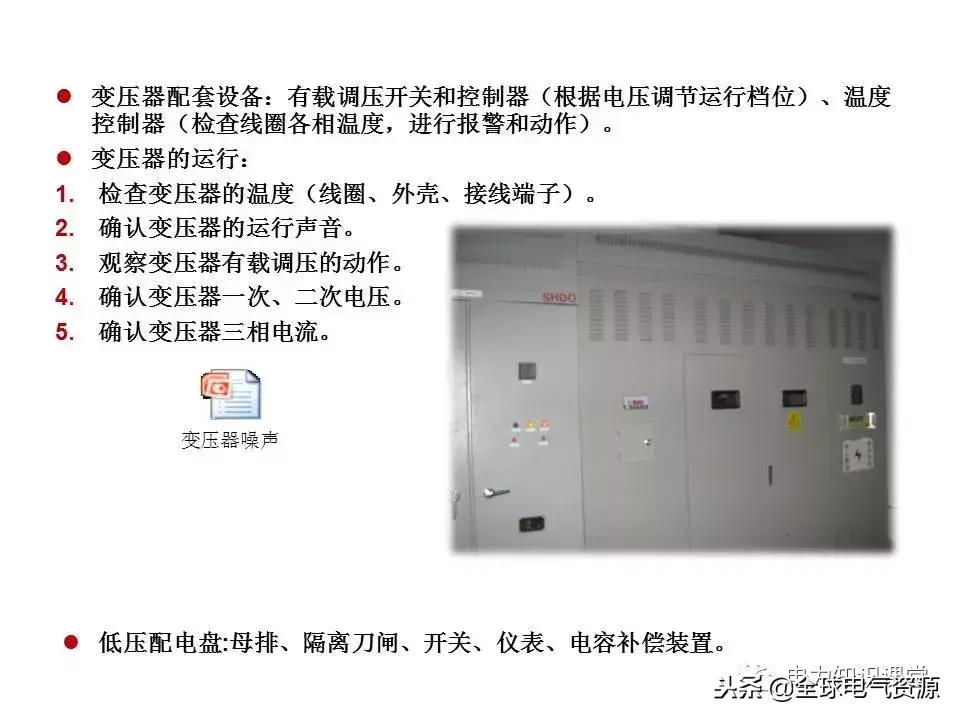

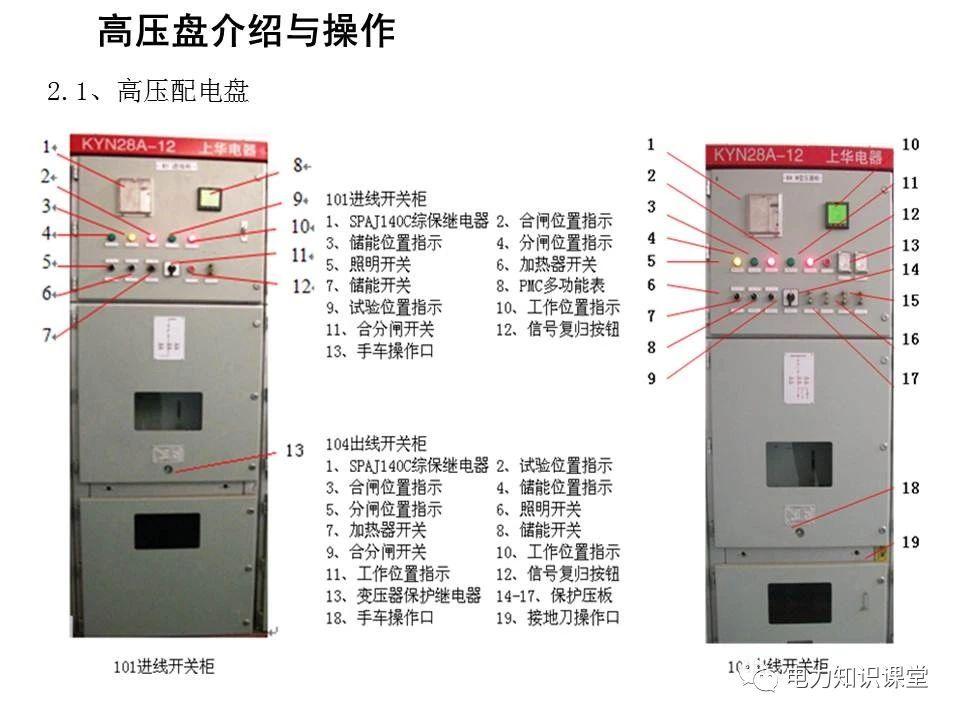

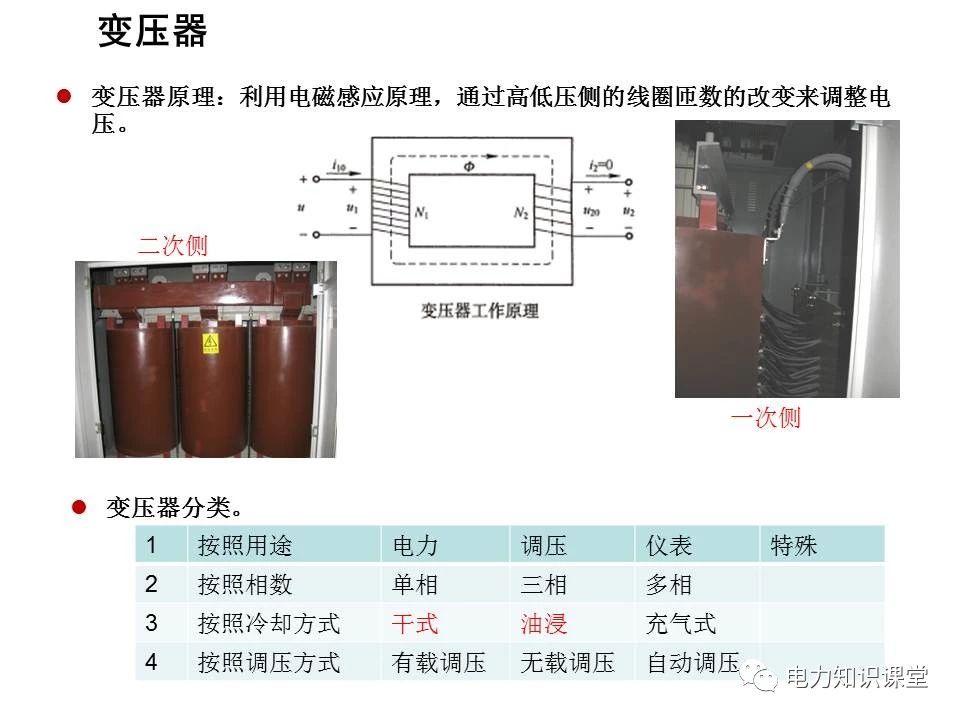

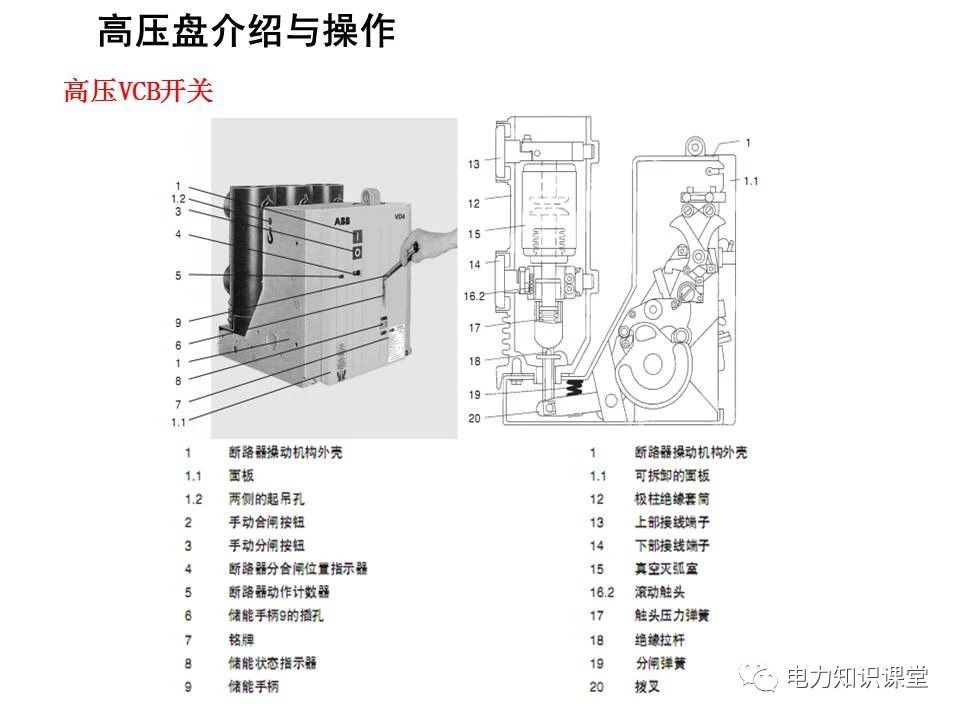

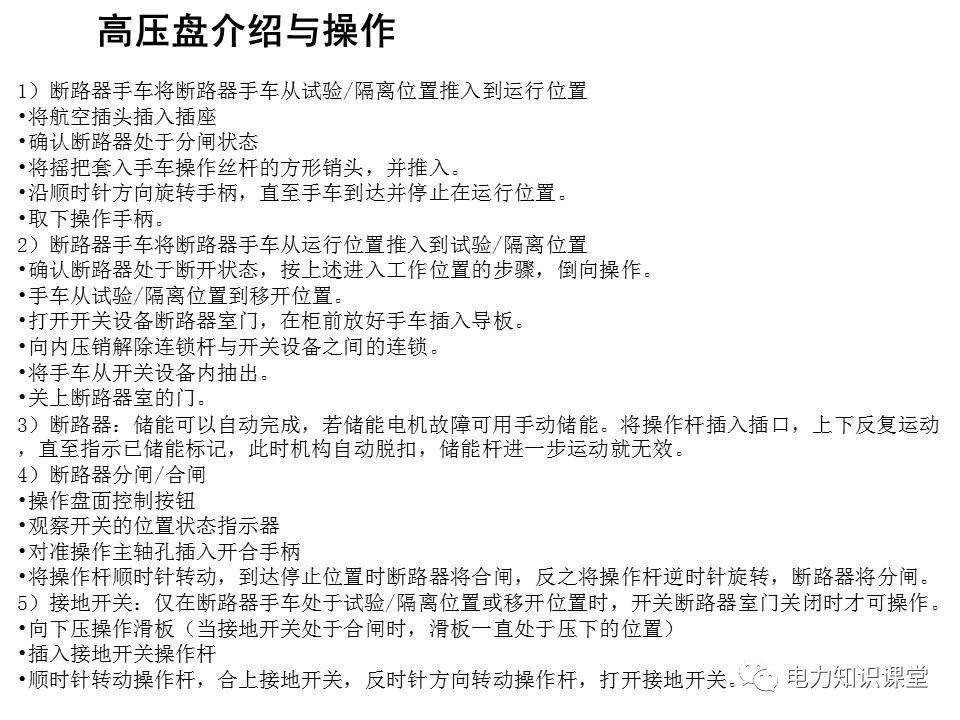

根据企业大小和性质有总变电站、变压器、配电设备和保护装置等。

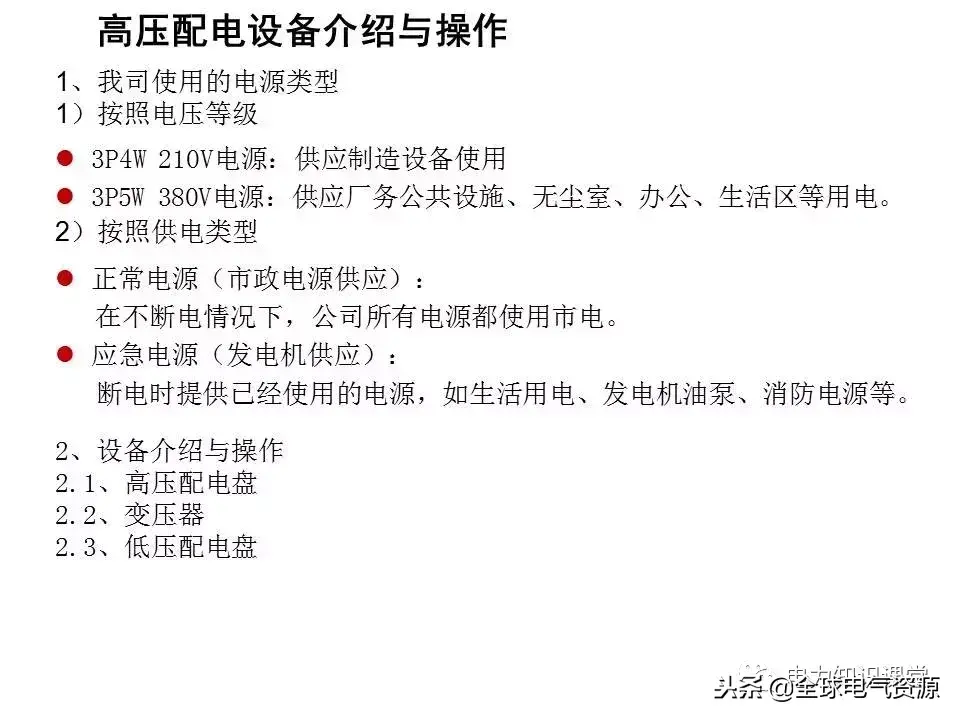

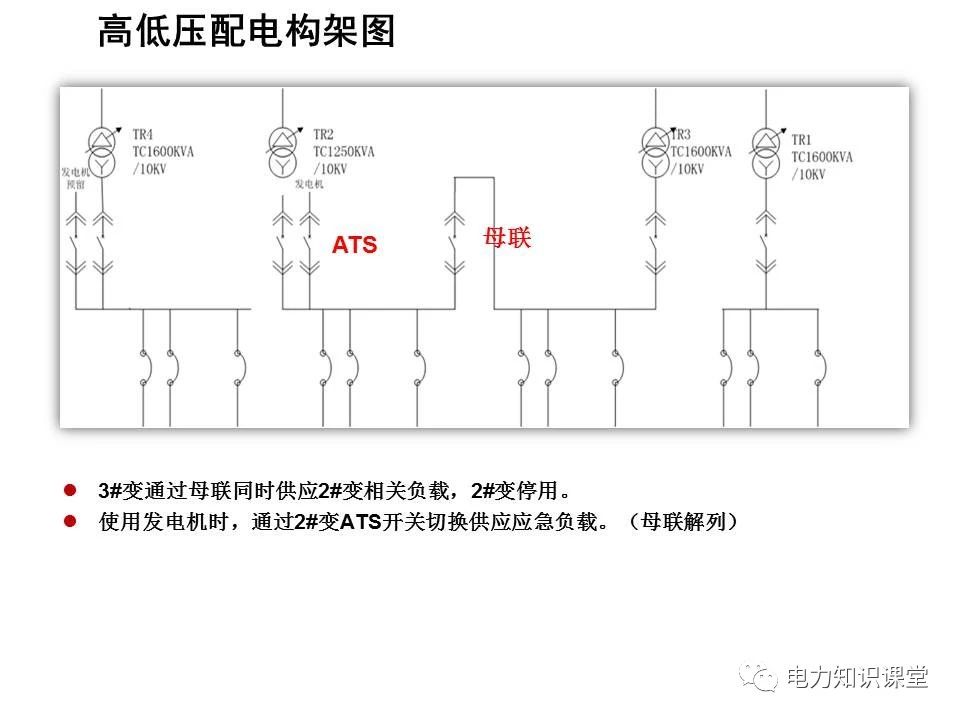

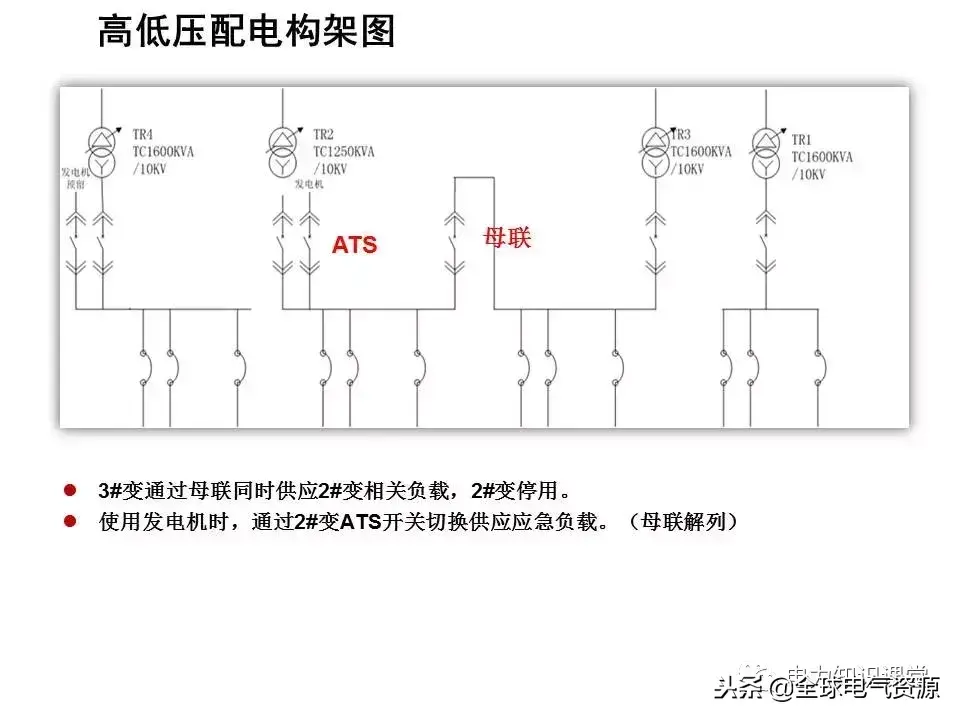

三、供配电系统概况

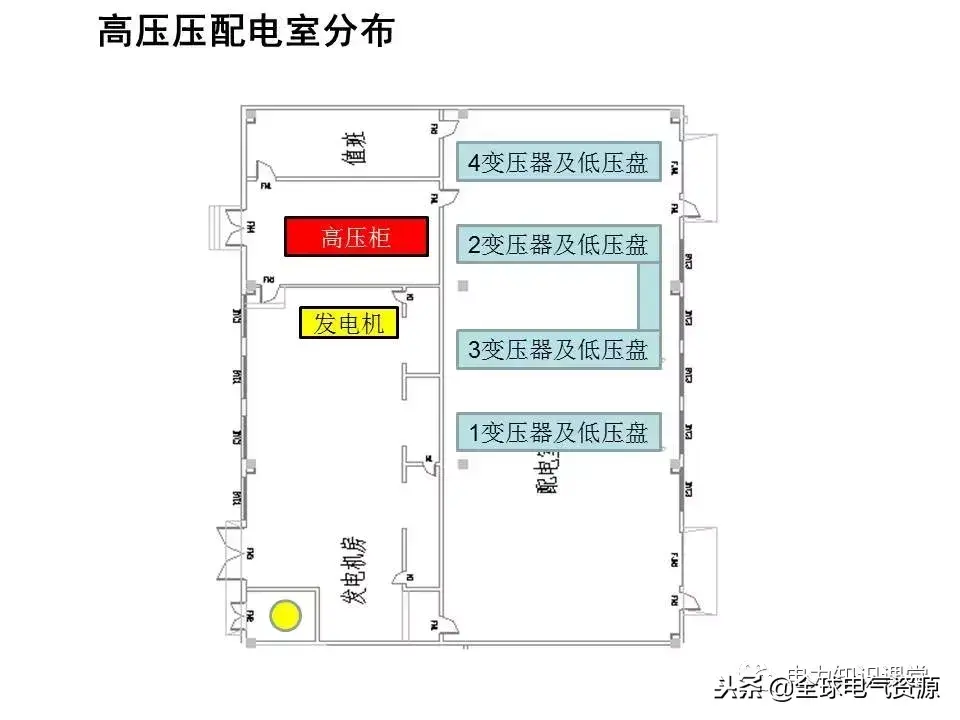

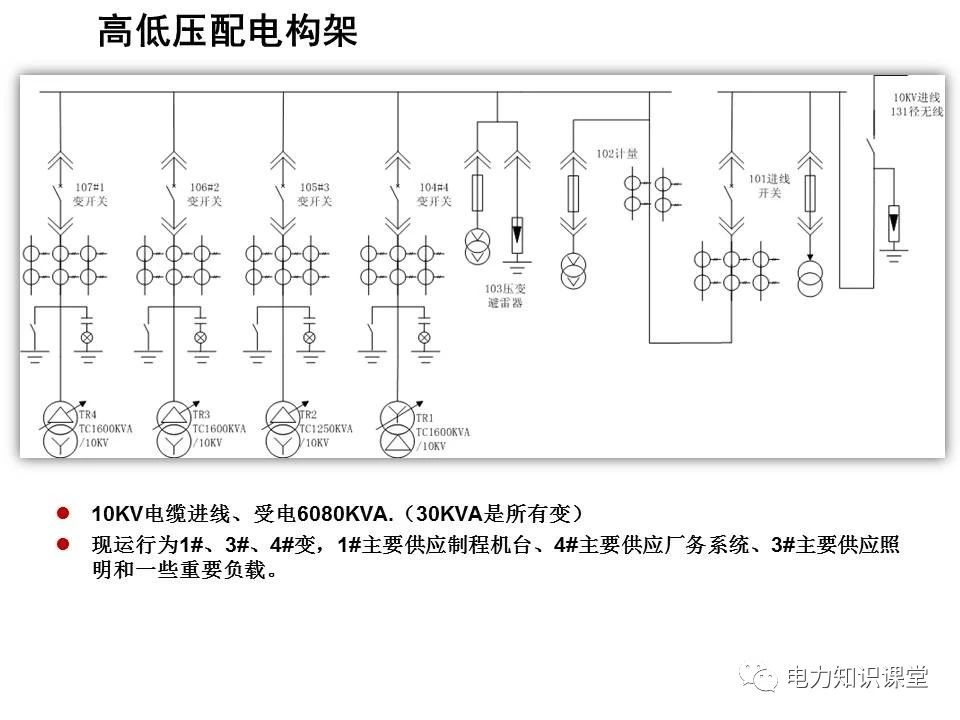

供配电系统由总降压变电所（高压配电所）、高压配电线路、车间变电所、低压配电线路及用电设备组成。

1．一次变压的供配电系统　

（1）只有一个变电所的一次变压系统（如图1-2 所示）将6～10KV电压降为380/220V电压的变电所。

注：这种变电所通常称为车间变电所。

图1-2　有一个降压变电所的一次变压供配电系统

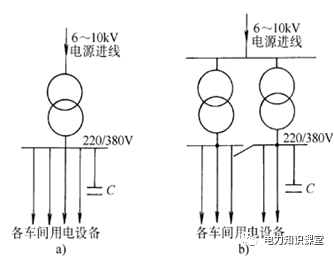

a）装有一台电力变压器的车间变电所

b）装有两台电力变压器的车间变电所

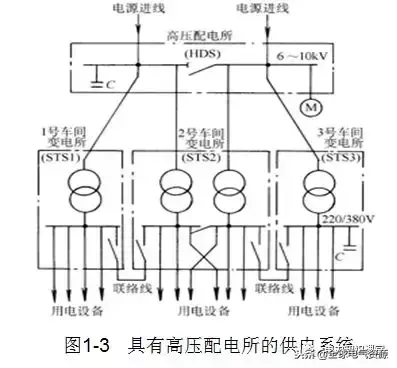

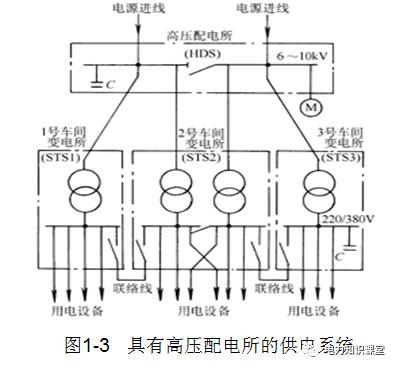

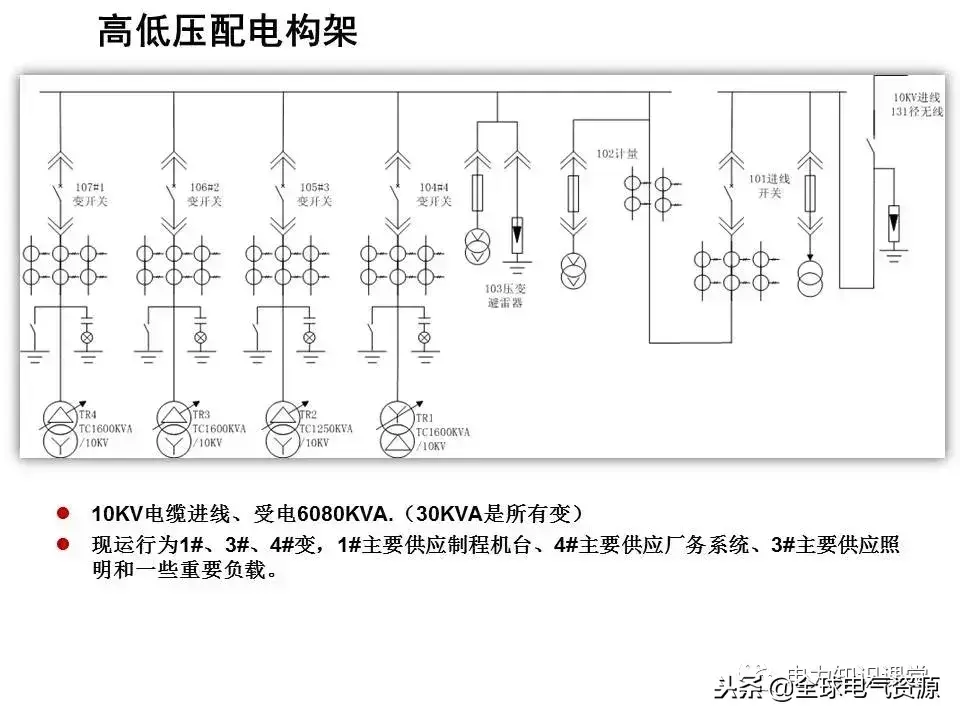

（2）拥有高压配电所的一次变压供配电系统（如图1-3所示）；6～10KV电源进线高压配电所各个车间变电所（6～10KV降至380/220V）

（3）高压深入负荷中心的一次变压供配电系统.

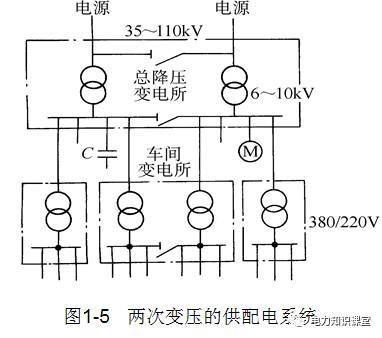

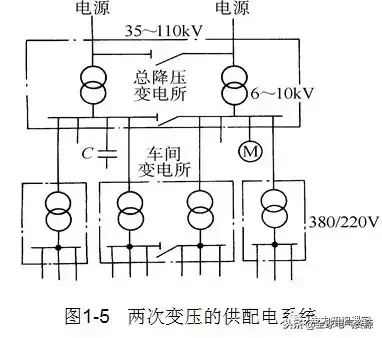

2．二次变压的供配电系统(如图1-5所示)

大型工厂和某些电力负荷较大的中型工厂，一般采用具有总降压变电所的二次变压供电系统。

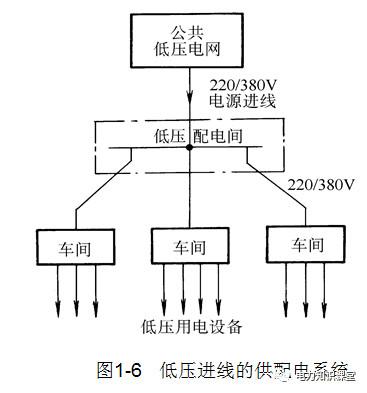

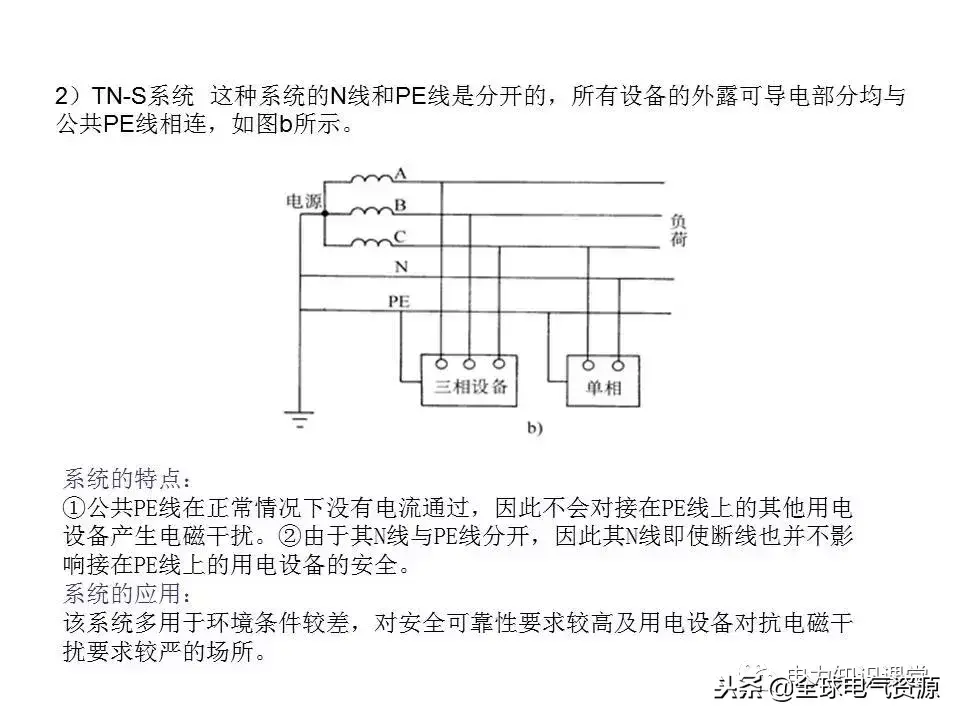

3．低压供配电系统(如图1-6所示)

无高压用电设备且用电设备总容量较小的小型工厂，直接采用380/220V低压电源进线，只需设置一个低压配电室，将电能直接分配给各车间低压用电设备使用。
