1.1 直流电路和交流电路1.1.1 直流电路直流电路是指电流流向不变的电路，是由直流电源、控制器件及负载（电阻、灯泡、电动机等）构成的闭合导电回路。图1-1为简单的直流电路。

图1-1　简单的直流电路重要提示图1-1所示电路是将一个控制器件（开关）、一个电池和一个灯泡（负载）通过导线首尾相连构成的简单直流电路。当开关闭合时，直流电流可以流通，灯泡点亮，此时灯泡处的电压与电池电压值相等；当开关断开时，电流被切断，灯泡熄灭。在直流电路中，电流和电压是两个非常重要的基本参数，如图1-2所示。

​

图1-2　直流电路中的基本参数重要提示电流是指在一个导体的两端加上电压，导体中的电子在电场作用下做定向运动形成的电子流。电压就是带正电体与带负电体之间的电势差。1.1.2 交流电路交流电路是指电压和电流的大小和方向随时间做周期性变化的电路，是由交流电源、控制器件和负载（电阻、灯泡、电动机等）构成的。常见的交流电路主要有单相交流电路和三相交流电路两种，如图1-3所示。

​

图1-3　常见的交流电路

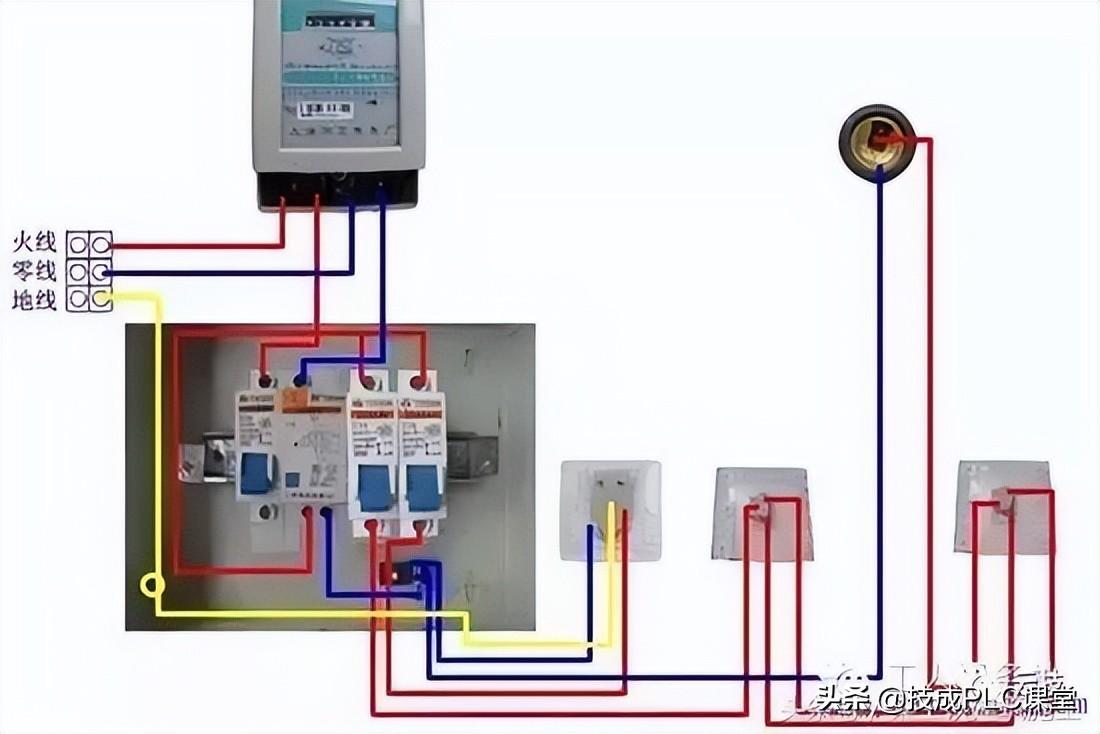

1　单相交流电路单相交流电路一般是指交流220V/50Hz的供电电路。这是我国公共用电的统一标准，交流220V电压是指火线（相线）对零线的电压，一般的家庭用电都是单相交流电路。单相交流电路主要由单相供电电源、控制器件和负载构成。图1-4为典型家庭照明供电电路，属于典型的单相交流电路。

​

图1-4　典型家庭照明供电电路

2　三相交流电路三相交流电路是指电源由三条相线来传输，三条相线之间的电压大小相等，都为380V，频率相同，都为50Hz，每条相线与零线之间的电压均为220V。三相交流电路主要由三相供电电源、控制器件和负载构成。图1-5为一种简单的电力拖动控制电路，属于典型的三相交流电路。

​

图1-5　一种简单的电力拖动控制电路1.2 直流供电方式与交交流供电方式

1.2.1 直流供电方式

在生活和生产中用电池供电的电器都采用直流供电方式，如低压小功率照明、直流电动机等，还有许多电器利用交流—直流变换器，将交流变成直流后再为电器供电。

直流电路的供电方式根据直流电源类型的不同，主要有电池直接供电、交流—直流变换电路供电两种方式。1　电池直接供电方式

干电池、蓄电池都是家庭最常见的直流电源，由这类电池供电是直流电路的最直接供电方式。一般采用直流电动机的小型电器产品、小灯泡、指示灯及大多电工用仪表类设备（万用表、钳形表等）都采用这种供电方式。

图1-6为典型的电池直接供电电路（直流电动机供电电路）。

​

图1-6　典型的电池直接供电电路重要提示

+12V蓄电池经电源开关为直流电动机供电；当闭合电源开关时，由蓄电池正极输出电流，经电源开关、直流电动机到蓄电池负极构成回路。直流电动机线圈中有电流流过，启动运转。2　交流—直流变换电路供电方式

在家用电子产品中，一般都连接220V交流电源，而电路中的单元电路及功能部件多需要直流方式供电。因此，若想使家用电子产品各电路及功能部件正常工作，首先就需要通过交流—直流变换电路将输入的220V交流电压变换成直流电压，如图1-7所示。

图1-8为采用交流—直流变换电路供电的电路。

​

图1-7　交流—直流交换电路供电方式重要提示

交流220V电压经变压器降压后输出交流低压，再经整流二极管整流、滤波电容器滤波后变为直流低压，为负载提供稳定的直流电压。精彩演示

​

图1-8　采用交流—直流变换电路供电的电路

1.2.2 单相交流供电方式

单相交流电路主要有单相两线式、单相三线式两种供电方式。

单相两线式是指仅由一根相线（L）和一根零线（N）构成，通过这两根线获取220V单相电压，为用电设备供电。

一般的家庭照明支路和两孔插座多采用单相两线式供电方式，如图1-9所示。精彩演示

​

图1-9　单相两线式供电方式

图1-10为单相三线式供电方式。精彩演示

​

图1-10　单相三线式供电方式重要提示

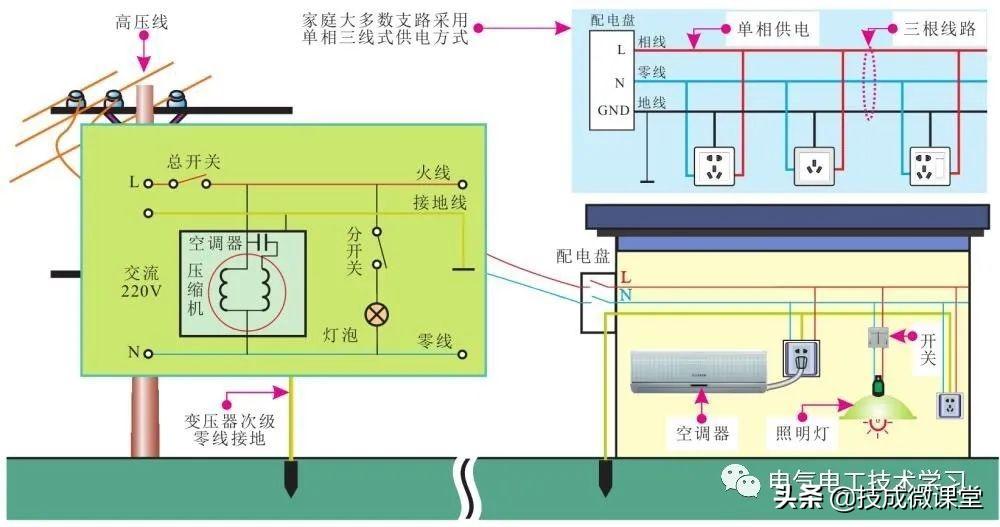

单相三线式交流电路是指由一根火线（相线）、一根零线和一根地线组成的交流电路。用户的火线和零线来自高压变压器，地线则是住宅的接地线。由于不同的接地点存在一定的电位差，因而零线与地线之间可能有一定的电压。

1.2.3 三相交流供电方式

三相交流电路主要有三相三线式、三相四线式和三相五线式3种供电方式。

图1-11为三相三线式供电方式。精彩演示

​

图1-11　三相三线式供电方式

图1-12为典型的三相四线式供电方式。重要提示

在三相四式供电方式中，在三相负载不平衡和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化、导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零线断线的特殊情况下，单相设备和所有保护接零的设备会产生危险电压，这是不允许的。精彩演示

​

图1-12　三相四线式供电方式

图1-13为三相五线式供电方式。

​

图1-13　三相五线式供电方式重要提示

采用三相五线式供电方式时，用电设备上所连接的工作零线N和保护零线PE是分别敷设的。工作零线上的电压不能传递到用电设备的外壳上，能消除设备产生危险电压的隐患。

声明：文章转自网络，版权归原作者所有。如有侵权，请联系我们删除！

私信回复：10，领10款电工仿真软件！

「建议收藏」电工入门知识最详最全总结

从一个初级的电工师傅到一个高级或技师的级别，需要不断学习，提升自己的技术水平。首先，电工的入门基础要掌握牢固。今天小编为大家总结了以下入门知识点，希望能对大家有所助益！

一 .电工基础知识

1、直流电路

电路: 就是电流通过的途径

组成: 电路由电源、负载、导线、开关组成

内电路: 负载、导线、开关

外电路: 电源内部的一段电路

负载: 所有电器

电源: 能将其它形式的能量转换成电能的设备

电流：

电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流。

电流具备的条件: 一是有电位差,二是电路一定要闭合。

电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内。电流强度的单位是“安” ,用字母“A” 表示。

直流电流(恒定电流)的大小和方向不随时间的变化而变化 ,用大写字母“I” 表示,简称直流电 。

电压：

电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压。

电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变。

电动势：

电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差，这种电路两端产生和维持电位差的能力就叫电源电动势。

电源内电动势的方向: 由低电位 移向高电位。

电阻：

电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻。

电阻的单位是 “欧姆”,用字母 “R”表示。

欧姆定律：U = IR

全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律。

2、电路的连接(串连、并连、混连)：

串联电路：

电阻的串联：将电阻首尾依次相连,但电流只有一条通路的连接方法。

电路串联的特点为电流与总电流相等 ，即I = I1 = I2 = I3…

总电压等于各电阻上电压之和 ，即U = U1 + U2 + U3…

总电阻等于负载电阻之和 ，即R = R1 + R2 + R3…

电源串联:将前一个电源的负极和后一个电源的正极依次连接起来，特点是可以获得较大的电压与电源。计算公式为：

E = E1 + E2 + E3 +…+ En

r0 = r01 + r02 + r03 +…+ r0n

并联电路：

电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.

并联电路的特点:

各电阻两端的电压均相等,即U1 = U2 = U3 = … = Un;

电路的总电流等于电路中各支路电流之总和,即I = I1 + I2 + I3 + … + In;

电路总电阻R的倒数等于各支路电阻倒数之和，即并联负载愈多，总电阻愈小，供应电流愈大，负荷愈重。

电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联。

并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同。

并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和。

混联电路

定义: 电路中既有元件的串联又有元件的并联称为混联电路

混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.

3、电工技巧：

有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。下面是小编总结的一些实用口诀：

实用口诀

一、

火线L零线N，金属外壳接地E。

零线接地火有电，氖气发光是火线，

氖管电阻一百万。

手按笔卡尖接线，注意手指不碰尖。

触电事故先断电，绝缘棒来挑起线。

火线零线并排走，插座电器并联接。

三孔插座上接地，两孔插座右接火。

电灯开关接火线，零线直接进灯座。

保险要和火线连，三脚插头接外壳。

二、单相电源插座接线的规定

单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

三、三相交流电源的两种接法和两种出线方式

三相接法有两种，一个三角一个星。

角接三相围一圈，三个顶点三相线。

星接三尾联一点，联点叫做中性点。

三首引出三相线，中点出线中性线。

相线俗称叫火线，中线俗称叫零线。

星接可出两种线，三相三线和四线。

三相三线无零线，三相四线有零线。

四、电工电路接线看图口诀

原理图，接线图，电路图是电工在日常工作中经常要接触到的，所以电工必须学会看图。

看电路图和接线图有个原则：从上到下，从左到右。 下面我们汇总了资深电工分享的接线看图方法口诀：

接线原理详细看，万千资料记心间。

标题栏，元件表，读说明，图形号，

先从总体到局部，再从电源到负载。

主电路，要看详，副电路，不能忘，

从上到下有顺序，从左至右不漏项。

能量径，信息流，各表图，要了解，

分析电源到负载，二次回路信号线。

材料表，施工书，总要求，目录号，

图样说明看详细，识图重点便明了。

看原理，分主副，交直流，细分清，

先看电源各回路，保护测量控制清。

安装图，照主副，经线路，到负载，

不忘电源一段段，元件连接按序看。

展开图，识读时，据原理，在回路，

电器元件功能键，分别画在线路间。

平面图，剖面图，看土建，看管道，

电气设备有位置，细看尺寸和投影。

连接线，传信息，示逻辑，连功能，

多线表示虽麻烦，直观详细易辨明。

单线法，也简单，示三相，要对称，

单画互感继电器，多线文字详记明。

明暗敷，粗细线，加文字，画斜线，

标注导线各型号，宽厚截面标中间。

十字形，连T形，导线交，连不连，

就看中心小圆点，明明白白好分辨。

绝缘线，要标记，从属端，独立线，

组合标记功能键，相位保护极性间。

元器件，图形号，简外形，要素号，

集中表示简单图，分开表示展开图。

工作态，画正常，接触点，方向致，

左开右闭是规定，下开上闭要记牢！

整定值，数据号，在附件，标记好，

注释标志要清晰，端子图形小句号。
