图解手动、自动控制运行故障，备用泵自动启动电路

图1

图1，是运行出现故障，备用水泵自动启动电路。这个电路可选手动转换，也可选自动转换。可选1#泵为主泵、2#备用泵。也可选2#为主泵、1#备用泵。图中有两个转换开关，K1是选择1#泵或2#泵做主泵的转换开关，K2是手动、自动转换开关。1#和2#任何一个泵启动，3#都同时启动。

图2

图2，合上断路器QS1、QS2、QS3、QS4。红色为带电部分。下面首先分析自动控制。

图3

图3，K2选自动，K1先选1#做主泵。自动控制有浮球开关控制，当水位到达高限，浮球开关触点闭合，中间继电器KA1得电吸合，KA1的常开触点闭合，如图，KM1得电吸合，一号泵启动。同时KM1常开触点闭合，KM3得电吸合，3号泵也启动。

图4

图4，当一号泵出现故障，热继电器FR1动作，FR1-1常闭触点断开，KM1断电释放，1号泵停止。同时，FR1-2常开触点闭合，中间继电器KA2吸合，故障指示灯亮。KA2常开触点闭合，KM2线圈得电吸合，二号泵启动。KM1常开触点断开，但KM2常开触点闭合，所以三号泵仍然运行。完成了一号故障，二号自动启动。

图5

图5，自动转换，选择二号为主泵，道理一样，首先KM2吸合，二号泵启动，KM2常开触点闭合使KM3也吸合，三号泵也启动。

图6

图6，当二号泵出现故障，热继电器FR2动作，FR2-1常闭断开，KM2释放，二号泵停止，同时，FR2-2闭合，KA2吸合，常开触点闭合，使KM1线圈得电吸合，一号泵启动。KM1常开触点闭合，使三号泵继续运行。

下面分析手动控制。

图7

图7，K2选手动，K1选一号为主泵，如图，红色带电部分，使KM1得电吸合，一号泵启动，KM1常开触点闭合，使KM3吸合。

图8

图8，当一号泵故障，热继电器FR1动作，FR1-1断开，KM1释放，一号泵停止，FR1-2闭合，KA2吸合，常开闭合， 如图所示，KM2得电吸合，二号泵启动，KM2常开辅助触点闭合，使KM3继续吸合，三号泵继续运行。

图9

适合初学者和零基础朋友学习的教学视频，点击上方连接进入。

图9，选二号为主泵，如图，KM2首先吸合，二号泵启动，KM2常开辅助触点闭合，KM3吸合，三号泵启动。

图10

图10，当二号泵故障，FR2-1断开，KM2释放，二号电机停止，FR2-2闭合，KA2吸合，如图，KM1得电吸合，一号电机启动。KM1常开触点闭合，使三号泵继续运行。

排污泵故障排除方法物业电工应该掌握的技巧，欢迎转载收藏

排污泵检修及故障排除方法

二、排污泵检查与维修

排污泵故障原因及排除方法

　一、泵的流量或扬程下降

　　原因分析 排除方法

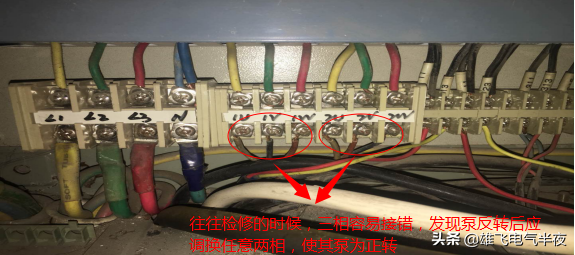

1、检查泵是否反转（电工在维修接线时粗心大意，把相许接反了）。关掉控制箱的总电源，调换二相电源线。

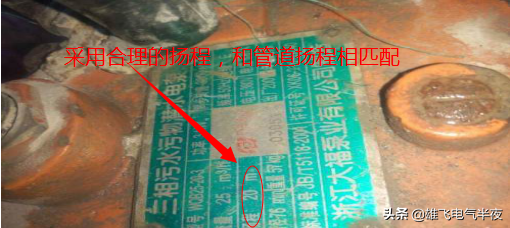

2、 主管道输送扬程过高，和泵的扬程不匹配，应更换合适扬程的污水泵。选择合适的出水管尺寸。

3、 主管道出水管因长时间无保养，发生氧化生锈，造成管道发生泄漏。找出泄漏点，并进行维修

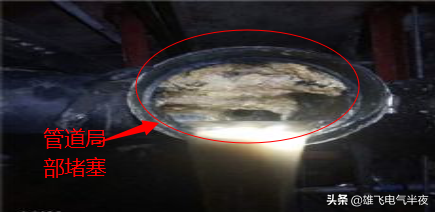

4、 出水管局部可能被沉积物堵塞。出水管长时间不清理，造成污水沉淀物积存，阻碍正常的水流量。检查管线，清理或更换。

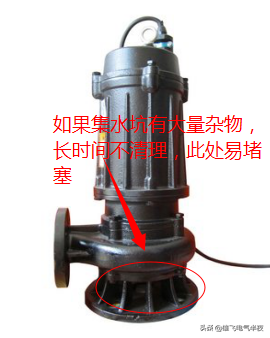

5、 污水泵局部堵塞。集水坑有大量不宜被水溶合或其他杂物造成泵体下部吸水口堵塞。检查和清理泵(包括在过滤网内使用的)。

　二、泵运转后无流量

　　原因分析 排除方法

　　1、排污泵进入大量空气造成气塞。频繁打开和关闭阀门;启动停止泵数次，启动/停止泵时间相隔2~3分钟之间;根据安装方法，检查是否需要安 装释放阀。

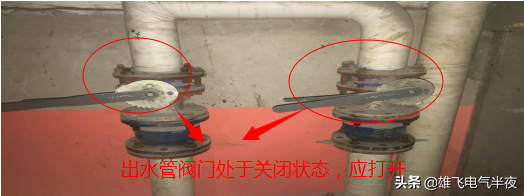

2、 检查出水排放阀门。阀门处在关闭状态，污水无法排除，把阀门打开。

3、 污水泵反转运行。关闭总电源，调换二线电源线

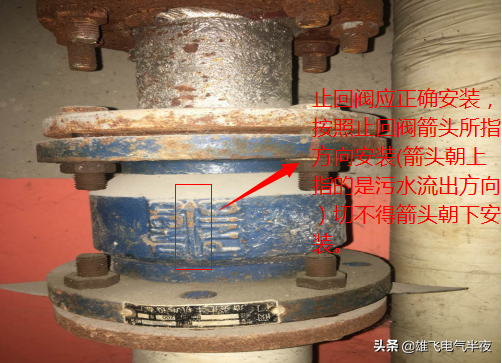

4、 止回阀安装错误造成污水排不出去，正确安装止回阀

三、泵启动停止过于频繁

　　原因分析 排除方法

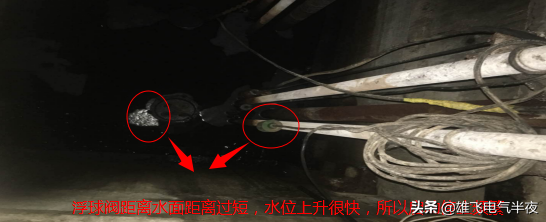

1、 浮球开关选定距离过短，污水量大，造成启动停止过于频繁， 重新调整浮球开关，延长运行时间。

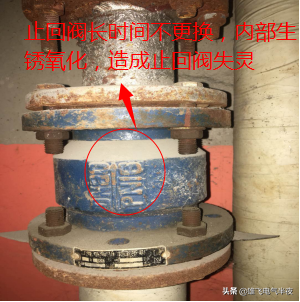

　2、　逆止阀故障，逆止阀不止回，使液体倒流入污水池。检查阀门并维修

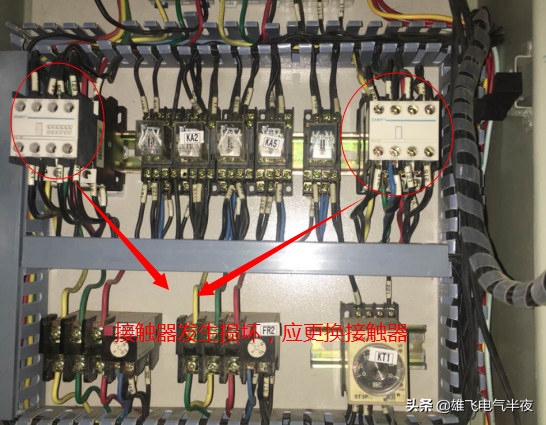

2、 接触器损坏，接触器可能因某些原因造成主触点黏连，无法正常分合。更换接触器。

　四、泵无法停止

　　原因分析 排除方法

　　1、浮球开关功能失灵；检查并根据需要更换。

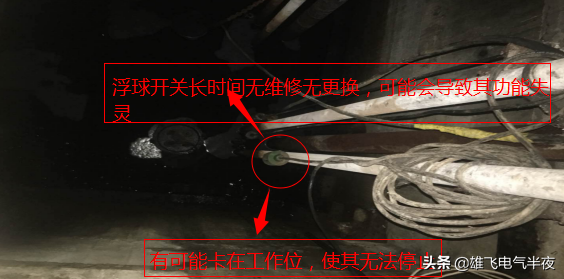

　　2、浮球浮子卡在工作位；松开，根据需要调整位置

　五、泵启动后，断路器、过载器跳开 原因分析 排除方法

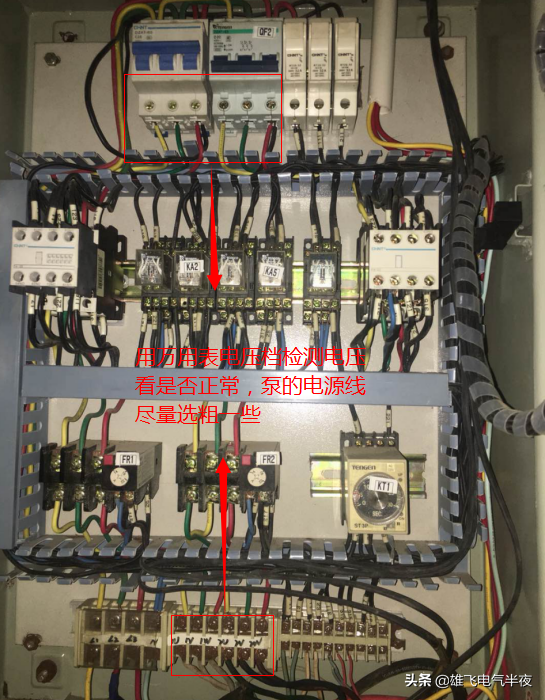

　　1、电源电压过低或过高。用万用表电压档检查电源电压是否正常，如果电压过低则不能使用，;电缆线过长，引起压降过大，应尽量缩短电缆，并适当选择粗些的电缆线。电压过高。将电压调整到正常范围。

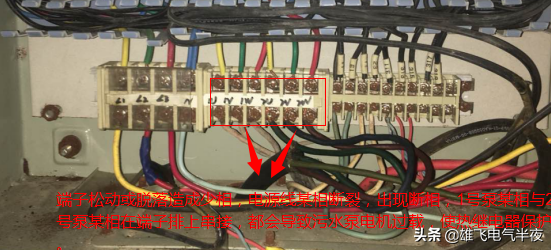

2污水泵电机接线错误、断相，少相，串相，检查控制盒中电缆彩色编号和接头标号并检查接线。

3、 污水泵在涡壳底部堆积有沉淀物。造成污水泵过负载运行。清理泵和污水池。

　六、泵不能启动，熔丝熔断或断路器跳开

　　原因分析 排除方法

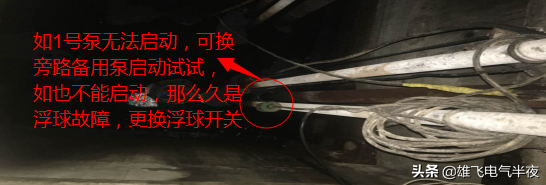

1、 可能浮球故障；检查旁路浮球开关是否能启动泵，如是，应检查浮球开关。

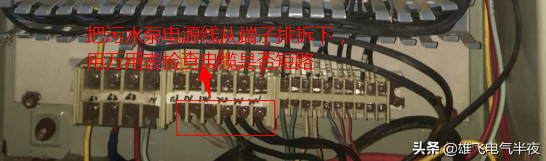

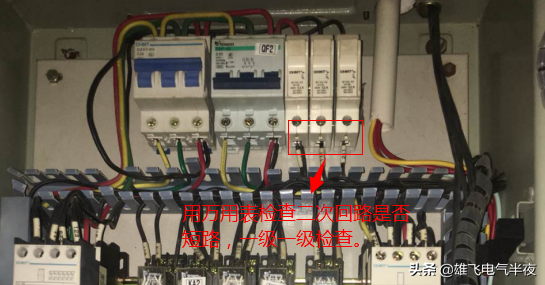

2污水泵绕组相间短路、或电机电缆短路；二次控制线短路。用摇表测量电机三相绕组，阻值是否符合要求，如果阻值很小，说明电机绕组烧毁相间短路，用万用表通断档或电阻档检测电机电缆是否短路和检查二次回路是否正常。

2、 污水泵被堵塞。污水池异物过多，造成泵体堵塞，负载过大，电流增高，断路器跳闸。切断电源，将泵移出污水池，清除障碍物，复位前先进行试用。

注：还有很多原因我没写出来，由于时间原因，今天我就先介绍这些故障，后期再更新其他故障及解决办法。大家也可在评论区补充。

　　排污泵检查与维修

　　1. 定期检查水泵电动机相间及相对地间的绝缘电阻，其值应大于2MΩ，否则应拆机检修(进行干燥处理)，同时应检查接地是否牢固。

　　2.叶轮和撕裂机构(底座盖板)之间的间隙为0.3~0.5mm，在介质中长期使用后，此间隙可能由于磨损而增大，此时应予以调整，其方法如下：断开电源，松开固定螺钉，将盖板旋转一个适当的角度即可恢复原间隙。

　　3.排污泵多次使用后后必须放入清水中运行数分钟，防止泵腔留下沉积物，影响排污泵正常使用。

4.定期检查排污泵配电箱元器件是否完好，发现问题及时更换和维修

5、定期清理集水坑沉积物和淤泥。

6、定期检查排污管道并做防锈防腐处理，发生管道漏水及时处理。
