还在死记硬背开关插座的接法?看完本文你就都会了
插座怎么接?左零右火——从正面分左右还是背面?别再死记硬背了,本文告诉你一招,所有开关插座通吃。
插座篇

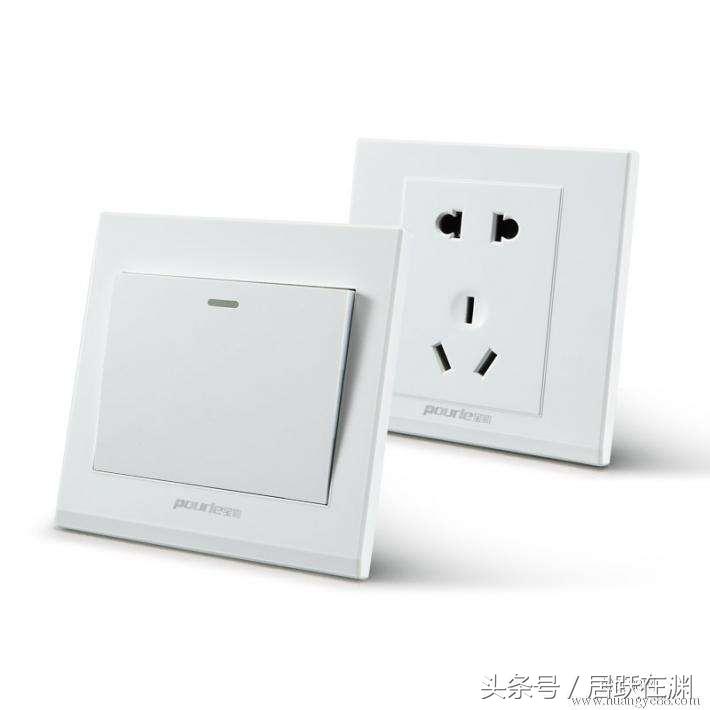

不论是三孔插座、五孔插座还是带开关的插座,不论是86型,118型还是120型,所有插座都一样。每个插座,插孔对应的背面,都有三个接线柱。
这三个接线柱,标识为L,N和地线。地线标识打不出来,长成下面这个样子▼

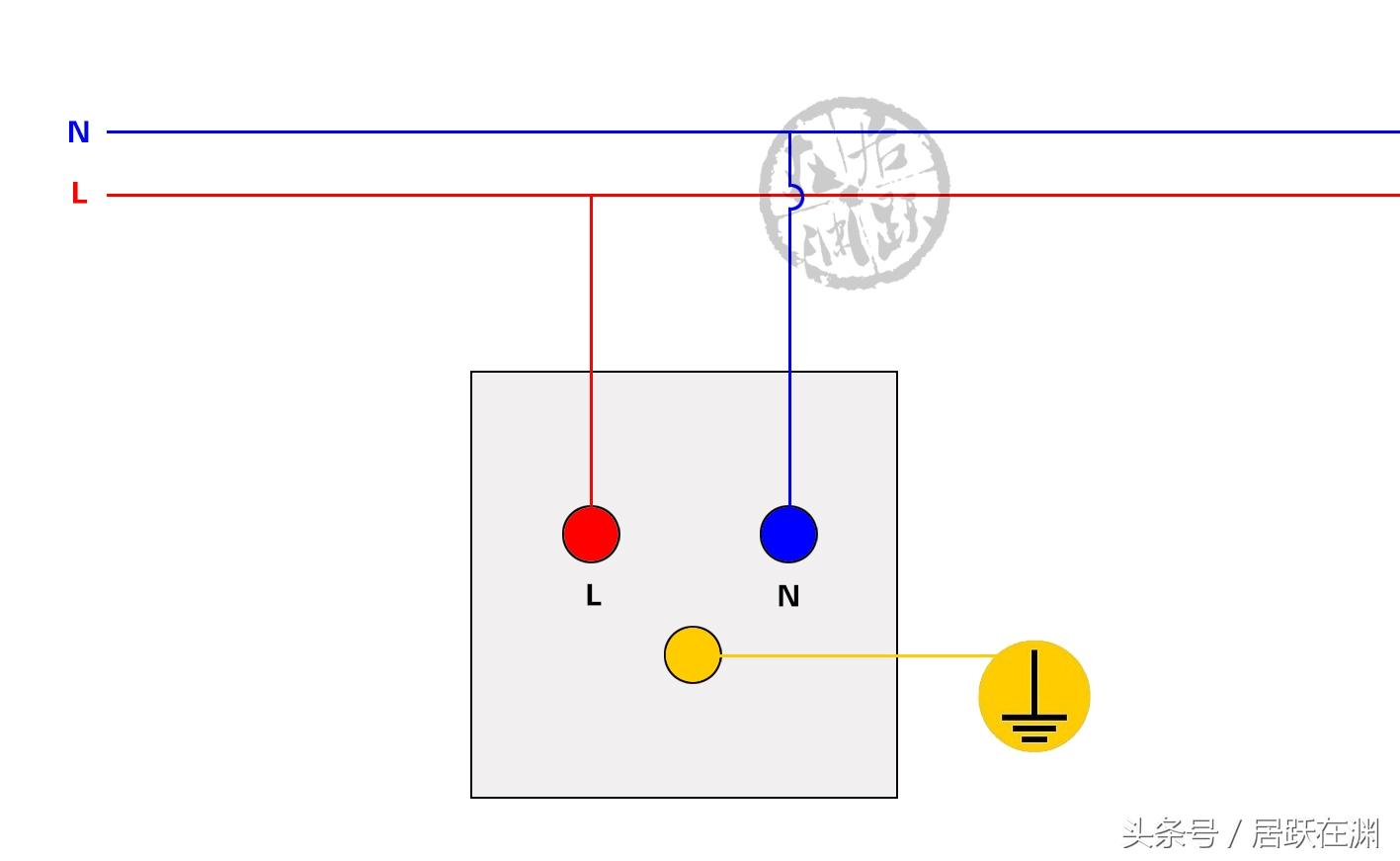

接线时,将L接线柱接火线,N接线柱接零线,地线接线柱接地线即可。
再解释一下左零右火——按照上文的方法接线,肯定不会接错,但还是要解释一下“左零右火”是什么意思。
左零右火,是指人面对插座时,插座的左侧插孔(接线柱)接零线,右侧的接火线。当然,接线时,人是面对插座背面的, 因此此时应该将右侧接线柱接零线,左侧接火线。
开关篇
单控开关
单开单控开关,背面只有两个接线柱,标识为L(或COM)和L1。此时,L(或COM)接火线, L1接灯线即可。当然,将两个接线柱的接线顺序对调,也不影响使用。
多开单控开关,它的进线只有一个,接线柱标识为COM。这个COM,又被叫做公共点。接线时,COM接火线, L1,L2等,分别接需要控制的灯线。
总结:单控开关接线,COM接火线,L数字接灯线即可。

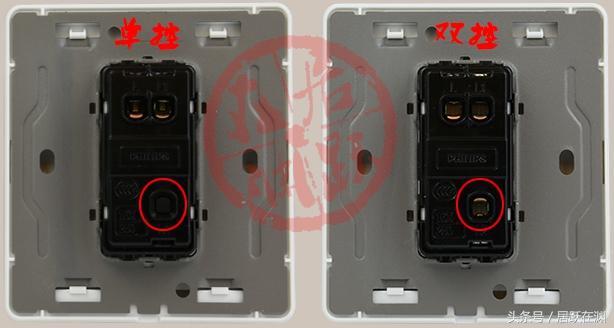

双控开关
双控开关有三个接线柱,L、L1和L2。接线时,两个开关的L分别接火线和灯线,两个开关的L1、L2互相连接即可。
总结:不论是双控开关还是单控开关,它们的L都是接火线。另外,双控开关的L1与L1连接,L2与L2连接。
超全的家用各种插座(含网线插座及水晶头)接法,看完不会我打你
文章中的实物图,画的都是接线柱。不同品牌的接线柱,分布方式也不同,接线时,主要按照接线柱标识进行接线,不可完全按照接线柱位置。
五孔插座、三孔插座、带USB的插座
这几种插座的背面,都只有三个接线柱。插座有一个“左零右火”的说法,于是很多人就懵了,不知道零火线该怎么接。实际上,“左零右火”指的是面对插座正面时,左侧插孔为零线,右侧插孔为火线。对应到插座背面,则是右侧接线柱为零线,左侧接线柱为火线。
当然最稳妥的还是按照接线柱的标识进行接线,L接火线,N接零线。因为有的品牌接线柱是纵向排列的,根本没有左右。
单开五孔插座

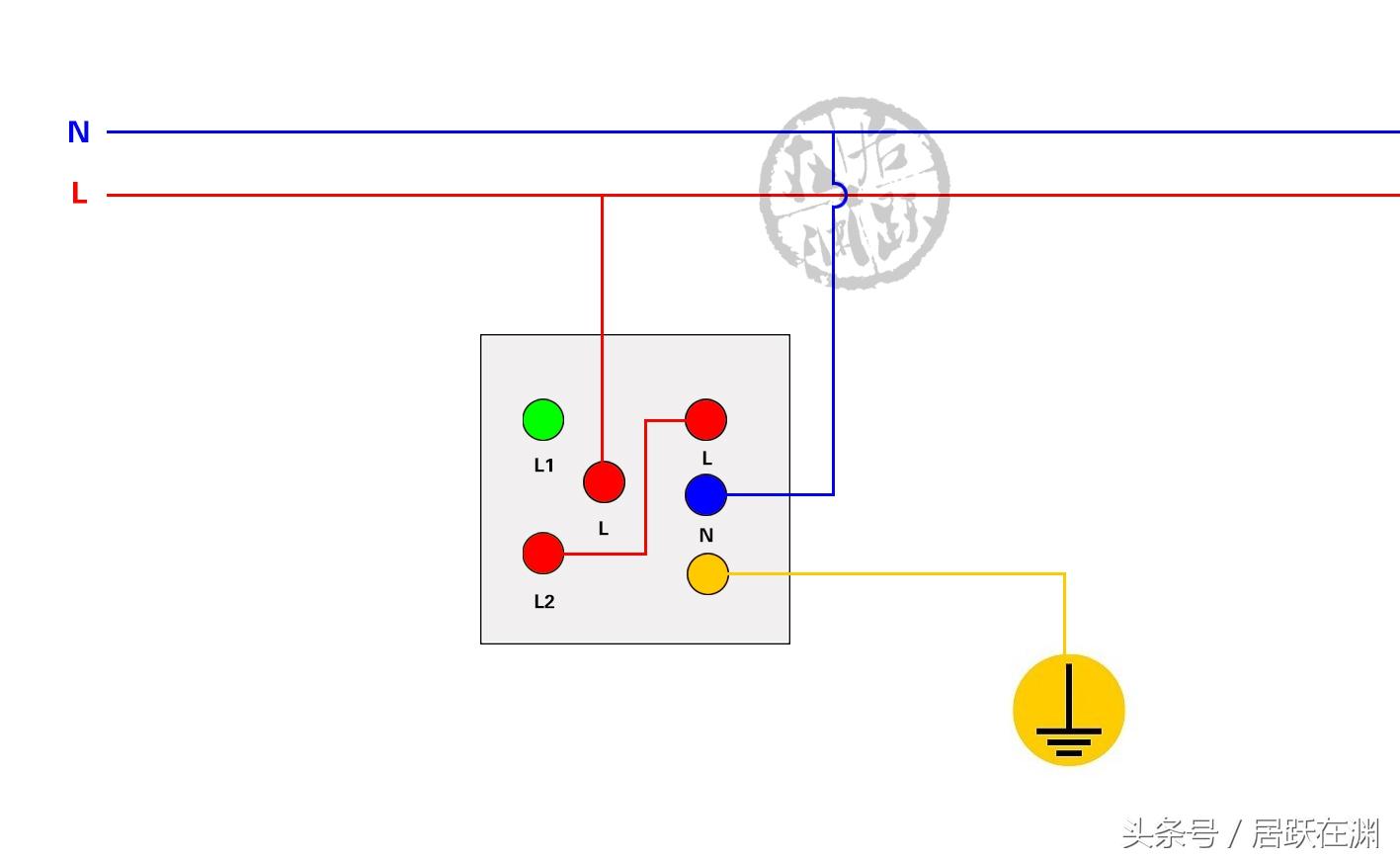

单开五孔插座共有三种接法,第一种——开关控制插座(开关有2个或3个接线柱均可)▼

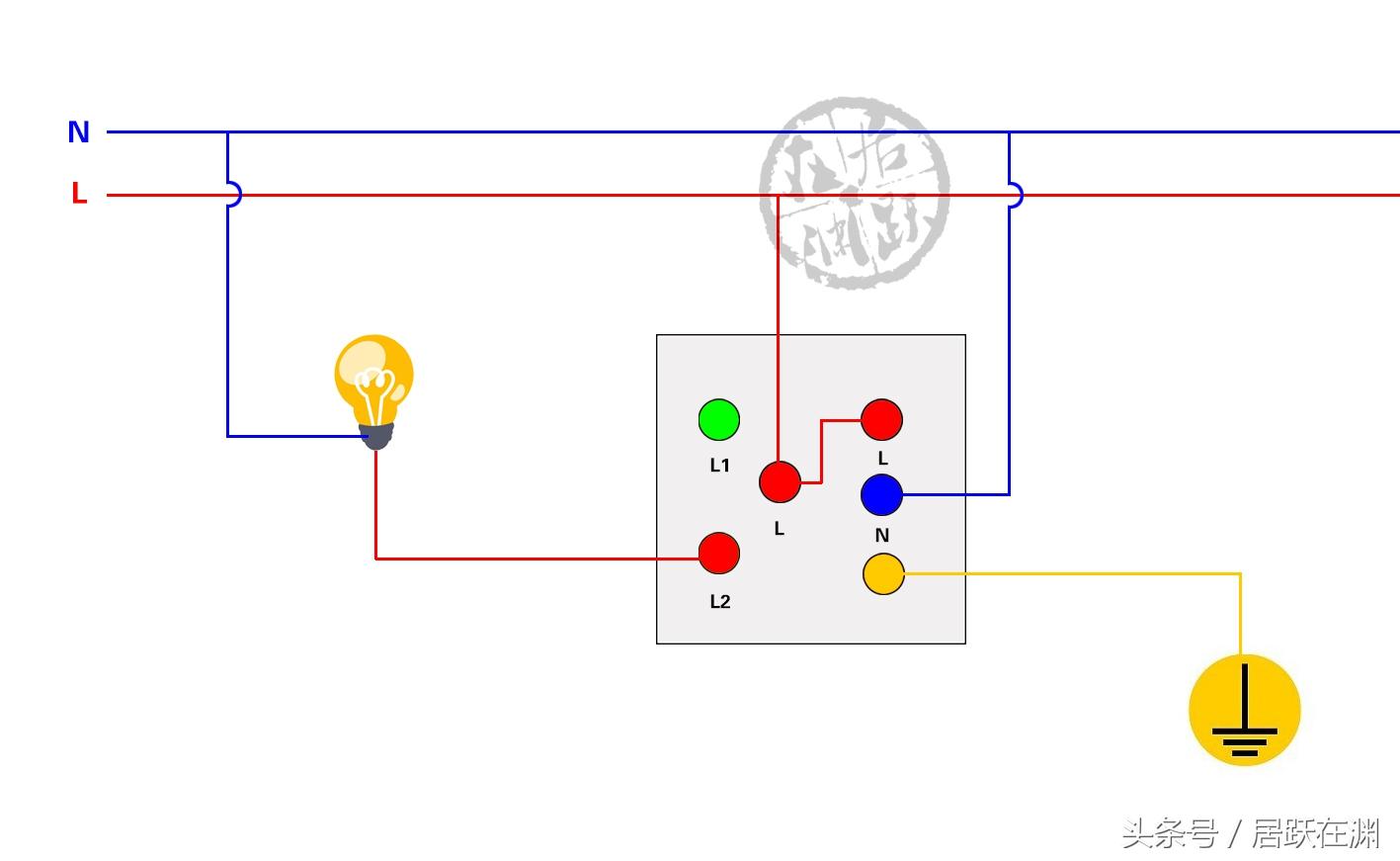

第二种——开关单控电灯,插座独立(开关有2个或3个接线柱均可)▼

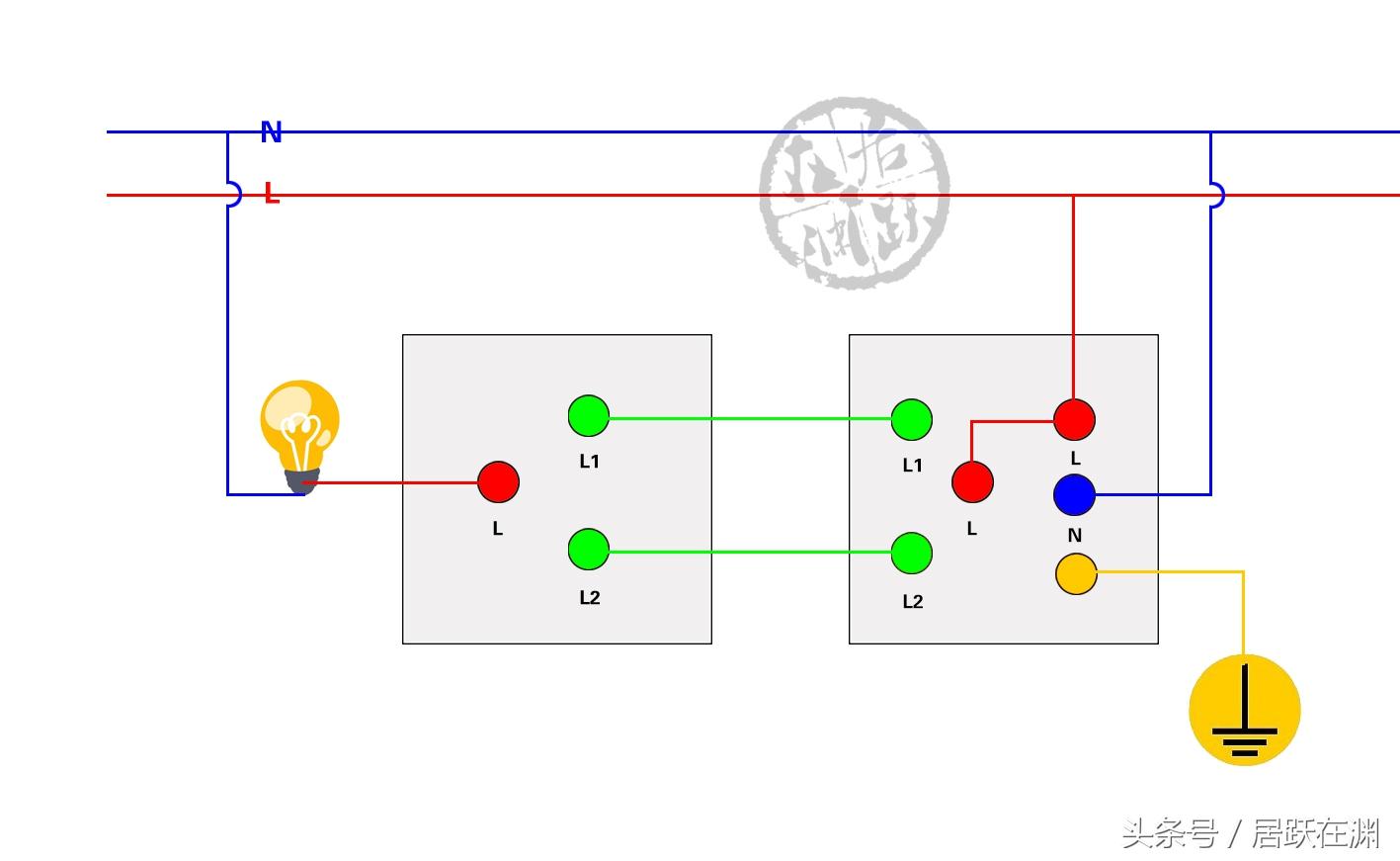

第三种——开关双控电灯,插座独立(开关有必须3个接线柱)▼
网线插座及水晶头

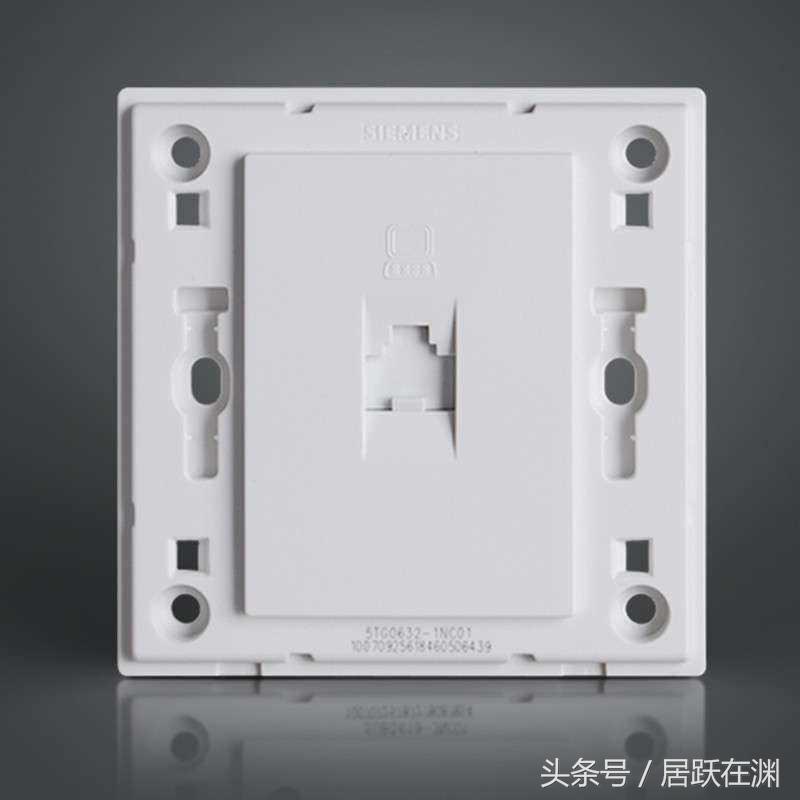

刚买到家的网线插座是这个样子▼

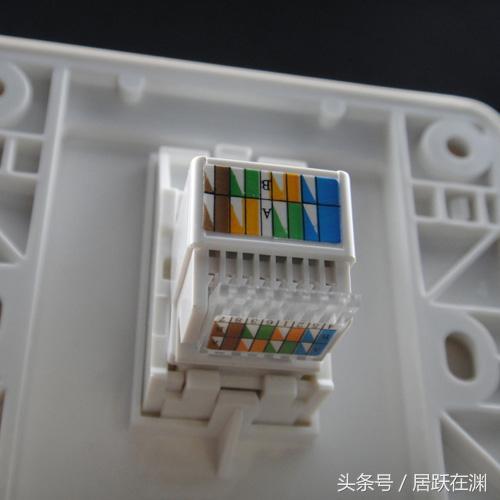

它的背面是这样▼
在这个背面标有色块,分为A,B两种,两种顺序都是可以的。如果已经安装了水晶头,那这里的顺序就要和水晶头的顺序一致。如果还没有安装水晶头,则此时可以任选一种顺序,但安装水晶头时需要和此时的顺序相同。
这上面标注的颜色,指的是网线的颜色。网线剥开线皮后,每根颜色的线上还缠绕了一根白色线。与蓝色缠绕的白线,在色块上的标注为“蓝白”,与绿色缠绕的白线,标注为“绿白”……

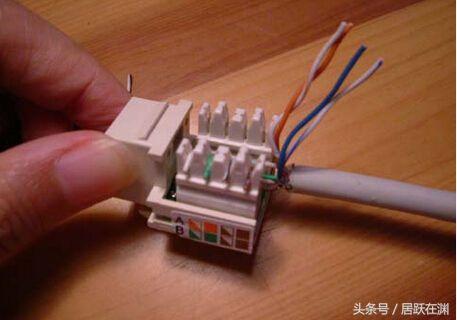

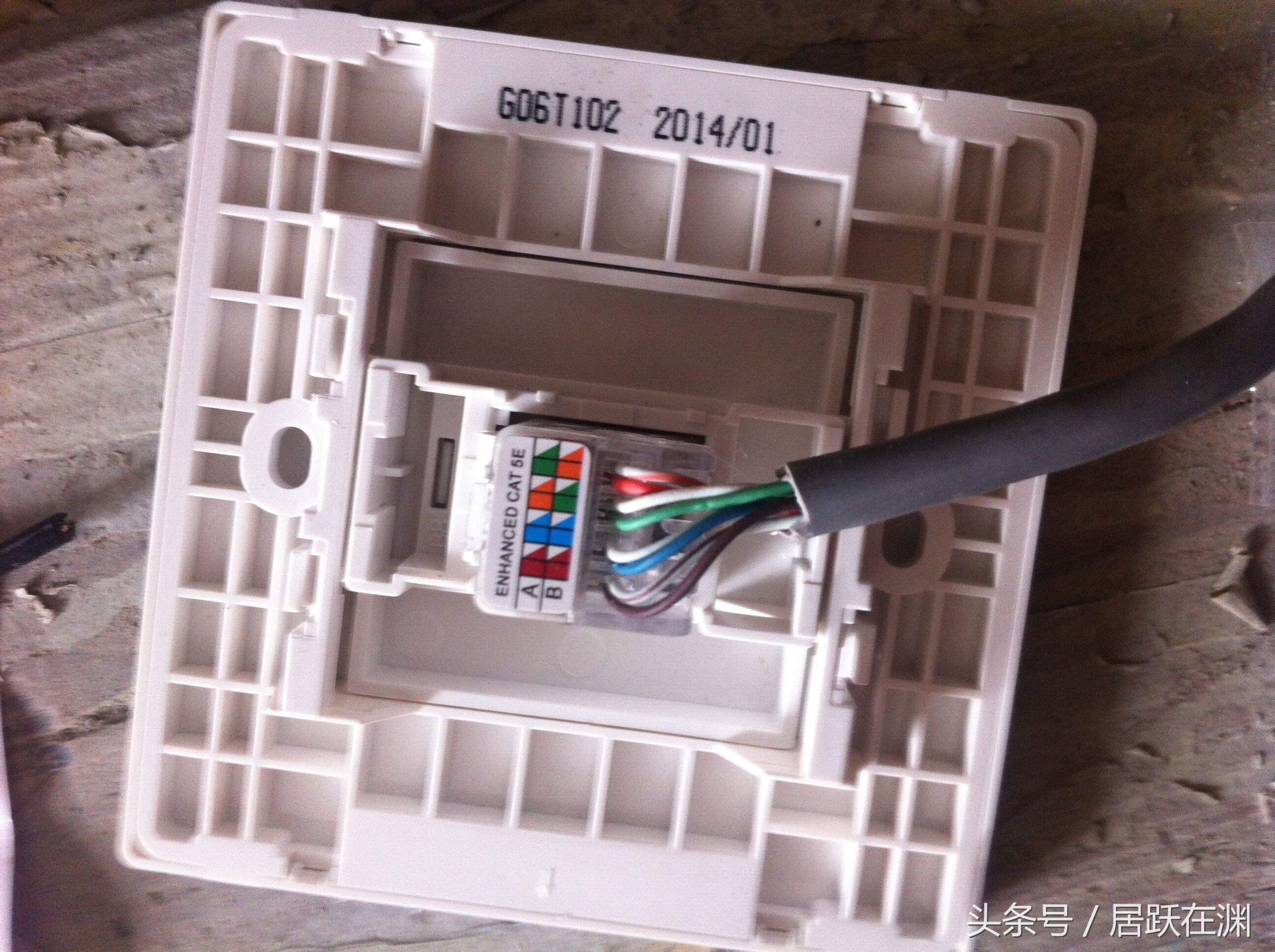

之后按照色块,把对应颜色的线卡在金属夹上▼
剪去多余的线,扣上保护壳即可▼

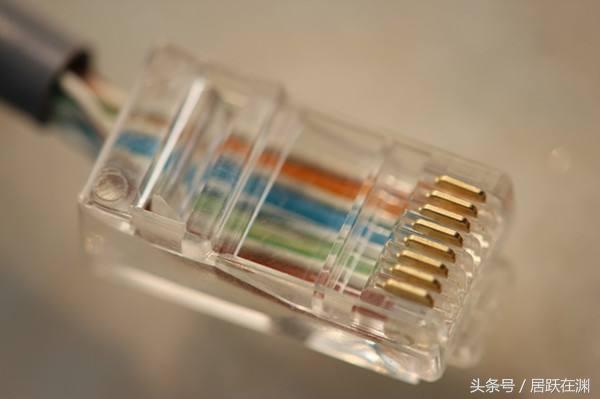

之后使用网线钳接上水晶头,线序要与之前网线插座上的相同。数线序时,要把水晶头能看到金属的那一面面对自己,插入端朝上,从左往右数▼

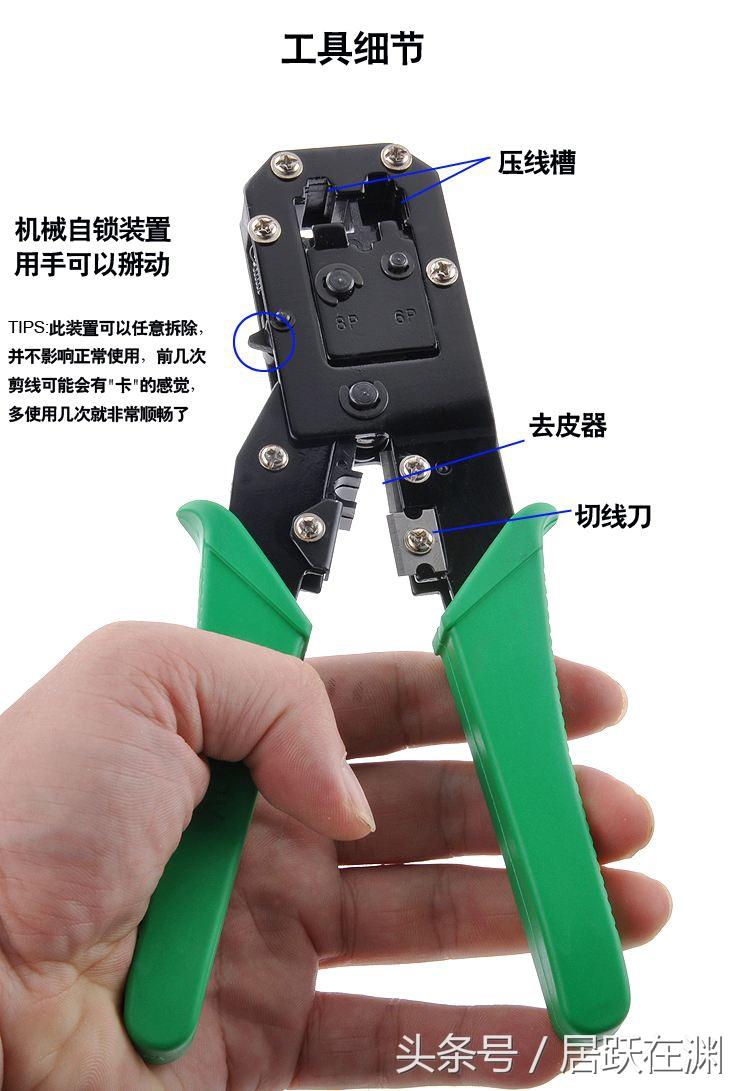

网线钳在使用时,需要先将网线插入水晶头,然后放到网线钳上压制即可▼
三个开关控制一个电灯
(补充昨天发的最全的家用电灯开关接法,不信看完你还不会接)

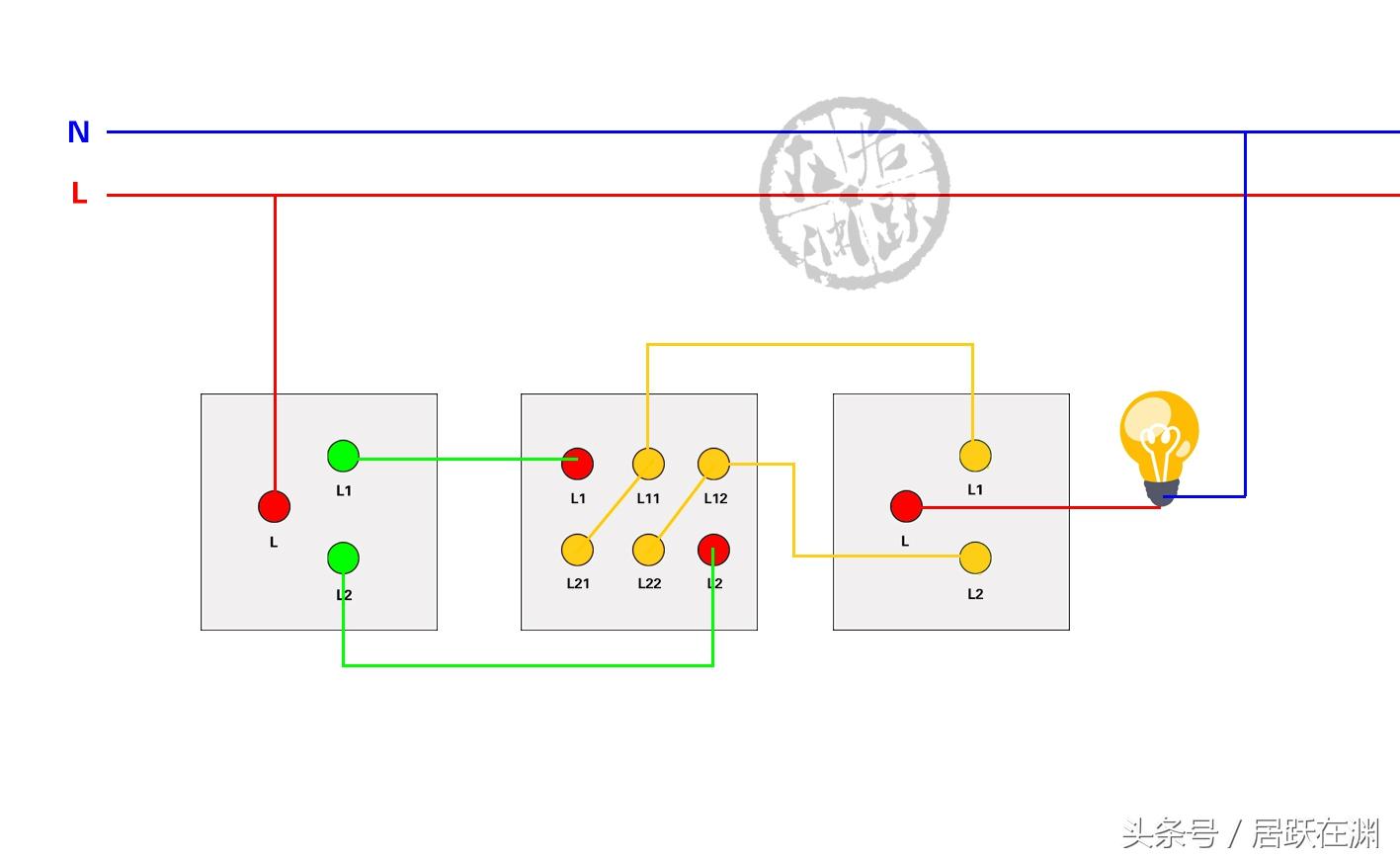

超过两个开关控制同一个电灯,需要在两端使用双控开关,中间使用中途开关。如果还想再多几个开关,只要在中间增加中途开关数量即可。
