施工现场—临时用电施工组织设计 （收藏以备用）

一、工程概况

1、工程名称：*************

2、建设地点：*************

3、建设单位：*************

4、施工单位：*************

二、编制依据

1、*************建施工程总平面图及其施工图；

2、本工程招标文件及图纸会审纪要、设计变更及相关文件；

3、JGJ46-2005《临时用电施工规范》

4、《建筑施工手册》

5、《建筑安装工程安全生产文明施工资料手册》

三、施工现场机械配置

主要施工机械设备一览表

主要施工机械设备一览表

四、负荷计算

甲方配电室

根据本工程机械设备，计算本工程需要的临时用电为：

ΣP=1.05（K1ΣP1÷cosθ+K2ΣP2+K3ΣP3+K4ΣP4）

ΣP：高峰时工程选用的机械设备情况用电量，cosθ取0.75；

ΣP1:电动机总容量，K1取0.7, ΣP1=161.78KW；

ΣP2:电焊机总容量，K2取0.5, ΣP2=146.8KW；

ΣP3:办公、照明，K3取1.0, ΣP3=取生产用电的10﹪；

∑P=1.05（K1ΣP1÷cosθ+K2ΣP2）

=1.05(0.7x161.8÷0.75+0.5x146.8)

=235.6kw

计算电流为：

Ijs=K××ΣP/(31/2×Ue×cosθ)

=0.7×235.6×1000/(1.732×380×0.75)

=334.1A＋0.1×334.1=367.5A

查表得导线截面选择为：3×150+2×70mm2VV型缆线

ΣP：=345A ，考虑用电机械同时使用的几率很小，故需345A的用电量，现甲方现场提供的电缆线已能满足施工需要，采用3×150+2×70mm 2电缆线能满足施工要求。

五、线路设计及导线截面，分配电箱，开关箱设备选择

1、总体布局

根据现场平面设备分布图，现场临电采用埋地电缆方式，电缆沟深度0.8米，电缆上下各铺50mm厚细砂，用标砖保护，原土夯实。本工程共分9个回路对现场机械及照明供电，现场照明采用380v、3.5kw镝灯4只，钢筋加工、木工棚、等采用节能灯照明，各回路具体如下：

第一回路：

主供塔吊：包括现场照明380v、3.5kw镝灯4只，其负荷计算如下：

∑P=1.05（K1ΣP1÷cosθ+K2ΣP2+K3ΣP3）

=1.05(0.7x32.5÷0.75+0.1x4×3.5)

=33.32kw

计算电流为：

Ijs=K××ΣP/(31/2×Ue×cosθ)

=0.7×33.32×1000/(1.732×380×0.75)

=47.25A

查表得导线截面选择为：3×35+2×10mm2 YC橡套缆线

第二回路： 施工升降机

计算步骤同上，总负荷为：66KW；电流为：102.95A；

导线截面选择：3×35+2×10mm22 YC橡套缆线

第三回路 ：钢筋闪光对焊机

计算步骤同上，总负荷为：100KW；电流为：142.81A；

导线截面选择：3×50+2×25mm2 YC橡套缆线。

第四回路 ：木工加工车间

计算步骤同上，总负荷为：15KW；电流为：17.8A；

导线截面选择：3×6+2×2.5mm2 YC橡套缆线。

第五回路 ：钢筋加工车间

计算步骤同上，总负荷为：29.0KW；电流为：45.2A；

导线截面选择：3×25+2×10mm2 YC橡套缆线。

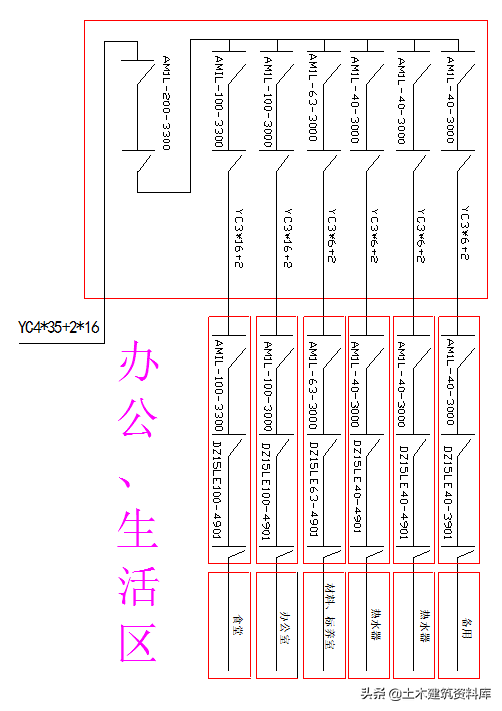

第六回路 ：办公区、生活区（照明）

总体考虑已经取过电流的10%；

导线截面选择：3×35+2×16mm2。YC橡套缆线。

第七回路：

施工层回路采用3x35+2x16mm2 YC橡套缆线，第一层设置照明及动力配电箱各一个，作业层置一个JSP-F/2/380/220V 200A分配电箱，另设JSP-F/4 220V 100A照明箱一个、JSP-F/6 380 200A电焊机二次保护专用箱两个、JSP-K/1/380V 40A开关箱三个，电缆线在楼层内采用缆线专用卡固定。

2.配电室设计

根据本工程具体情况，电源从甲方西北角配电室以埋地方式引入施工现场，进到现场配电室，甲方引入截面为3*150+2*70mm2电缆，配电柜上设动力及照明回路。配电总盘选用省站标准配电箱，1.7x0.76x0.38，柜体采用2mm的钢板加工而成，配电板选用4mm厚的冷板。

配电室墙体采用标准砖砌筑，墙顶高度3米，采用彩钢板屋顶、地面硬化处理，总配电柜距墙体尺寸为：后距墙0.8米，其余均大于1米。操作、检修采用1x2米橡胶绝缘垫，采用下进下出供电。

3．配电箱设计

选用加工的标准配电箱，分箱尺寸为0.5*0.76*0.23米，内设100A隔开关，60A熔断开关四个，40A空气开关四个，接零、地端各一个；开关箱为0.35*0.52*0.18米，内设60A隔离开关一个，三相漏电保护器，与负载匹配；照明箱尺寸0.46*0.55*0.25米，开关箱距用电设备不大于3米，

分箱距开关箱不得大于30 米，开关箱距用电设备不大于3米。电箱应具有良好的防雨、通风性能。

4．重复接地设计

本工程设十六处重复接地，首端为总配电箱，其余每条回路均设接地。

首端接采用50*50角钢2.5米长，间距5米根为一组，埋入地下2.45米，外露5cm检查点，角钢用5cm厚扁铁焊接螺栓连接三点。末端与首端可靠连接，形成通路，末端连接用PE（BVRB）2*6mm2首端接地电阻为不大于4欧姆，其余重复接电电阻不大于10欧姆（用遥表测试）。

5．防雷接地设计

建筑物在旷野，四周无建筑物、利用塔吊基础作为防雷接地体，塔顶装设避雷装置、中间联结采用BVR16 mm2导线。

六、安全用电技术措施

本系统采用TN-S供电系统，在专用保护线上无电流，此线专门承受故障电流，确保其保护装置动作，但应注意其PE线不得断开，在供电末端应给PE线重复接地。

1、施工现场的总配电箱和开关箱应至少设致命伤级漏电保护器，而且两级；漏电保护器的额定动作电流和额定动作时间应配合，使之具有分级保护的功能。

2、开关箱设置漏电保护器，施工现场所有设备，除做保护接零外，必须在设备负荷的首端处安装漏电保护器。

3、漏电保护器应装设在配电箱隔离开关的负荷侧或开关的负荷侧。

4、漏电保护器的选择应符合GB6829-86《漏电电流动作保护器》的要求，开关箱内的漏电保护器的额定漏电动作应不大于30MA额定漏电动作时间应小于0.1S。

5、配电系统应设置室内配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。

6、动力配电箱与照明配电箱宜分别设置，如合置在同一电箱内，动力和照明线路应分路设置，照明线路设在动力开关上侧且箱内供电线路均有标识。

7、开关箱应由末级分配电箱供电，开关箱内应一闸一漏，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台设备。

8、配电箱、开关箱应装设在干燥、通风常温场所，装设在用电设备或负荷相对集中的地区，分配电箱与天关箱不得超过30M，开关箱与其控制的固定式用是设备的水平距离不宜超过3M。

9、配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆入任何有碍操作维修的物品。

10、配电箱应安装端正、牢固、移动式的箱体应装设在坚固的支架上，固定式配电箱、开关箱的中心与地面垂直距离大于1.3M，移动式分配电箱、开关箱的中心与地面的垂直距离为0.6-1.5M，箱体的下皮或优质绝缘材料制作。铁板的厚度大于2mm

11、配电箱、开关箱中导线的进线口和出线口应设在箱体下底面。

12、配电箱、开关箱内的各种电器按规定的位置牢固在安装板上，不得歪和松动。

13、工作零线应通过接线端子板连接，并应与保护零线接线板分设。

14、配电箱后面的排线需排列整齐，成束绑扎，并用卡钉固定在盘板上，盘板引出及引入的导线应留出适当余度，以备检查。

15、电器设备的操作与维修必须符合以下要求：A、现场内的临时用电的施工和维修人员必须经过培训后并取得上岗证书的专业电工完成，电工的等级应与工程的难易程度和技术复杂程度相适应，初级电工不得进行高级电工的作业。B、各类人员应作到：掌握安全用电基本知识和所用设备的性能；使用设备前应穿戴和配备好相应的劳动防护用品，并检查电器装置保护设施是否完好。严禁设备带病工作：C、停电后的设备必须拉闸断电，锁好开关箱；D、搬迁或移动用电设备，必须经电工切断电源并做妥善处理后进行。

16、安全用电组织措施

（1） 建立临用电施工组织设计和安全用电技术措施的编制和审批制度，并建立相应的技术档案；

（2） 建立技术交底制度；

（3） 健全技术检查制度：从工程施工开始，定期对临时用电工程进行检测，主要内容包括：接地电阻值、电器设备绝缘电阻值、漏电保护器工作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。

（4） 建立电气维修制度

（5） 建立安全检查和评估制度

（6） 建立工程竣工后的拆除制度

（7） 建立安全用电责任制

（8） 建立安全教育和培训制度

七、安全用电防火措施

针对电气火灾发生的主要原因，制定以下防火措施：

1、电气操作人员要认真执行规范，正确连接导线，使用压线铜鼻；

2、配电室的防火等级大于三级，室内配置干粉灭火器并按规定设砂池。

3、施工现场内除试验室外严禁使用电炉。

4、现场成立防火小组，由项目经理任组长，建立防火检查制度，强化电器防火领导体系，详见现场安全防火制度。

八、触电事故发生后的急救措施

1、发生触电事故，应立即切断电源开关或用干燥、绝缘的木棒、布条等将电源线从触电者身上拨开，或将触电者拨离电源线。

2、严禁救护者用手直接推、拉和触摸触电者。

3、严禁救护者使用金属或其它绝缘性差的物体接触电者。

4、触电者脱离电源后，一度昏迷，应及时采用人工呼吸或心脏按摩法，或上两种同时进行急救电伤员，并及时通知急救中心进行专业抢救。

5、在无特殊医疗措施情况下，抢救伤员严禁注射强心剂药物。

附图：1.现场临时用电平面布置图

2.总配电箱图

3.分配电箱图

4.开关箱图

5.接地电阻测试表

工程施工——现场临时用电管理制度

每天学习一点点，知识积累一点点；

土木建筑资料库：一站式建筑工程知识分享平台。

施工现场临时用电管理制度

为了实现施工现场用电安全，根据JGJ46—88《施工现场临时用电安全技术规范》的规定，特订以下制度：

1.临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。设计现场临时用电平面布置图，由电气工程师实施，电气总工或主任工程师审批。安装、维修或拆除临时用电工程，必须由持证电工操作完成。

2.工地临时用电施工组织设计必须满足现场使用要求，符合JGJ46—88《施工现场临时用电安全技术规范》，采用TN—S三相五线供电系统Ｒ≤10Ω．

3.施工现场做到三级配电﹝即：总配电箱、分配电箱、开关箱三级配电﹞和二级保护（即总配电箱、开关箱设漏电保护器）．

4.总箱与分配电箱距离不得大于30ｍ；分配电箱距开关箱≤30ｍ．导线颜色严格按国家规定进行选用：

Ａ相（Ｌ１） 颜色为黄色；

Ｂ相（Ｌ２） 颜色为绿色；

Ｃ相（Ｌ３） 颜色为红色；

Ｎ 颜色为淡蓝色；

ＰＥ 颜色为绿黄双色．

5.配电箱、开关箱用铁板或优质绝缘材料制作，铁板厚度不小于1.5ｍｍ，箱要防雨、防尘、箱门配锁，箱体进出电线，电缆孔设在底部并有橡胶护圈保护．箱内工作零线端子板与保护零线端子板分开并相互绝缘，金属箱体及箱内电气元件不带电的金属体均要求可靠接地．

6.电力变压器或发电机的工作接地电阻值不大于４Ω，单台容量不超过100KVA或使用同一接地装置并联运行且总容量不超过100KVA的变压器或发电机的工作接地电阻值不大于10Ω，保护零线每一重复接地装置的接地电阻不大于10Ω．

施工现场内的起重机、井子架及龙门架等机械设备，应安防雷装置，所有防雷装置的冲击接地电阻值不大于30Ω．

7.手持电动工具：

⑴ 现场一般场所选用Ⅱ类手持电动工具，并应装设额定动作电流不大于１５MA，额定漏电动作时间小于0.1S的漏电保护器．若采用Ⅰ类手持电动工具，还必须作保护接零．露天、潮湿场所或金属架上操作时，必须选用Ⅱ手持电动工具，并装设防溅的漏电保护器，严禁使用Ⅰ类电动工具．

⑵ 狭窄场所（锅炉、金属容器、地沟、管道内等）宜选用带隔离变压器的Ⅲ类手持电动工具；若选用Ⅱ类手持式电动工具必须设防溅的漏电保护器．把隔离变压器或漏电保护器装设在狭窄场所外面，工作时应有人监护，手持式电动工具的外壳，手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用．

⑶ 手持电动工具的负荷线必须采用耐气候型的橡皮护套钢芯软电缆，并不得有接头．

8.施工现场照明：特别是地下室、潮湿场所，采用不超过36V安全用电；使用行灯应符合下列要求：

⑴ 电源电压不超过36V；

⑵ 灯体与手柄应坚固，绝缘良好并耐热耐潮湿；

⑶ 灯头与灯体结合牢固，灯头无开关；

⑷ 灯泡外部有金属保护网；

⑸ 金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上．

9.室外灯具距地面不得低于３ｍ，室内灯具不得低于2.4ｍ，钠、铊、铟等金属属卤化物灯具安装高度宜在５ｍ以上，灯线应在接线柱上固定，不得靠近灯具表面．

10.临设工程的照明宜采用拉线开关，开关安装宜符合下列要求：

⑴ 拉线开关距地面高度为2～3ｍ，与出入口的水平距离为0.15～0.2ｍ，拉线的出口应向下；

⑵ 其它开关距离地面高度为1.3ｍ，与出入口的水平距离为0.15～0.2ｍ，严禁将插头与搬把开关靠近装设，严禁在床上装设开关．

11.建立安全技术档案．其内容：

⑴ 临时用电施工组织设计的全面资料；

⑵ 修改临时用电施工组织设计的资料；

⑶ 技术交底资料；

⑷ 临时用电工程检查验收表；

⑸ 电气设备的试检验凭单和调试记录；

⑹ 接地电阻测定记录表；

⑺ 定期检（复）查表；

⑻ 电工维修工作记录．

安全技术档案应由主管现场的电气技术人员负责建立与管理，其中＜电工维修记录＞可指定电工代替管理，并于临时用电工程拆除后统一归档．

12.临时用电检查规定：建设公司每半年检查一次，工程公司每季度检查一次，施工项目部每月检查一次，检查时应复查接地电阻值．

13.检查工作应按分部、分项工程，进行对不安全因素，必须及时处理并应履行复查验收手续．
