「分享」10kV配电系统常用接线方式介绍

根据对供电可靠性的要求、变压器容量及分布、地理环境等情况，高压配电系统常采用放射式，也可采用树干式、环式及其组合方式。

放射式： 供电可靠性高，故障发生后影响范围较小，切换操作方便，保护简单，便于自动化，但配电线路和高压开关柜数量多而造价较高。

树干式： 配电线路和高压开关柜数量少且投资小，但故障影响范围较大，供电可靠性较差。

环式： 有闭路环式和开路环式两种，为简化保护，一般采用开路环式，其供电可靠性较高，运行比较灵活，但切换操作较繁琐。

10（6）kV配电系统常用接线方式如下，35kV配电系统接线方式与此类似。

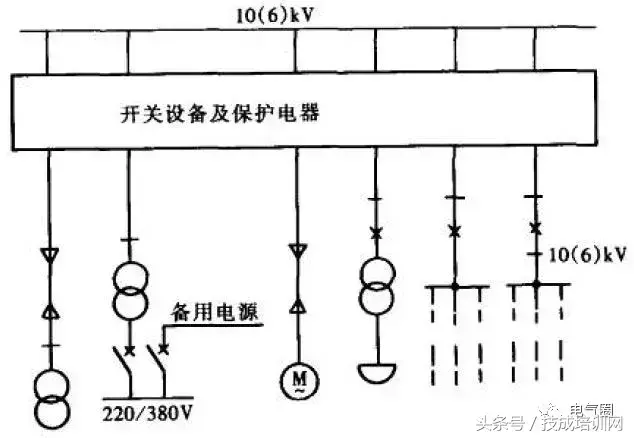

单回路放射式

说明：一般用于配电给二级、三级负荷或专用设备，但对于二级负荷供电时，尽量要有备用电源。如另有独立备用电源时，则可供电给一级负荷。

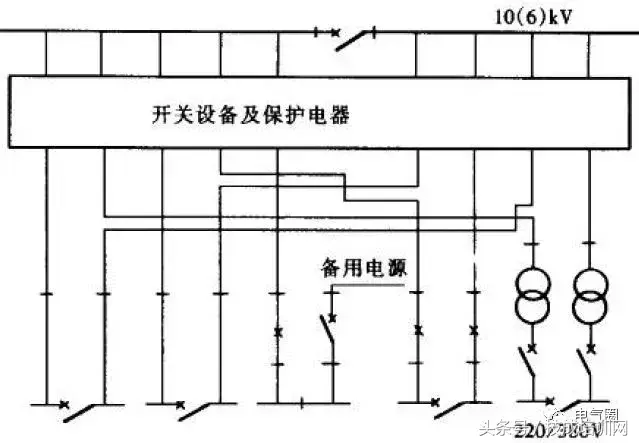

双回路放射式

说明：线路互为备用，用于配电给二级负荷，电源可靠时可供电给一级负荷。

有公共备用干线的放射式

说明：一般用于配电给二级负荷。公共备用干线电源可靠时，可用于一级负荷。

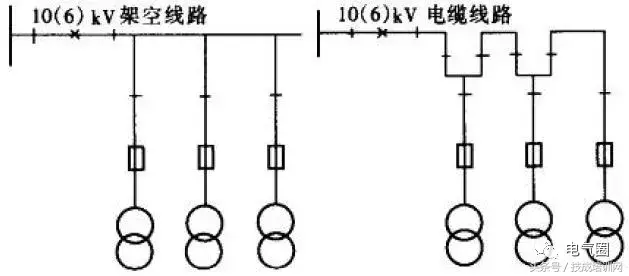

单回路树干式

说明：一般用于配电给三级负荷。每条线路装接的变压器不超过5台，一般不超过2000kVA。

单侧供电双回路树干式

说明：供电可靠性稍低于双回路放射式，但投资较小，一般用于二、三级负荷。当供电电源可靠时，也可供电给一级负荷。

双侧供电双回路树干式

说明：分别由两个电源供电，与单侧供电双回路树干式相比，供电可靠性略有提高，主要用于二级负荷。当供电电源可靠时，也可供电给一级负荷。

单侧供电环式

说明：用于配电给二级、三级负荷，一般两回路电源同时工作开环运行，也可一用一备闭环运行。供电可靠性较高，电力线路检修时可以对二级负荷配电，但保护装置和整定配合都比较复杂。

双侧供电环式

说明：用于二、三级负荷配电，正常运行时一侧供电或在线路的负荷分界处断开。配电系统应加闭锁，避免并联，故障后手动切除，寻找故障时要中断供电。

10kV受电用户电力工程的设计与实施，非常详细！

10kV 受电用户电力工程在设计和实施的时候，得照着安全可靠、经济合理、技术先进、整体美观这些个原则和要求来，这样才能保证电力系统能安全、稳定，还能高效地运行。像架空线路、电缆线路、环网柜、柱上开关、高压开关柜、变压器、低压开关柜、电缆分支箱、箱式变电站这些设备，都得按照设计图纸的要求来挑，得选合格的产品。要是想用新技术和新产品也可以，不过对于头一回用的新型产品，得经过当地供电部门点头同意了才能投入使用。

▷‌ 电气主接线的型式

电气主接线的形式可不少，像单母线接线、双母线接线、桥形接线、单母线分段接线、一台半断路器接线等等。这些接线的办法都有自己的特点，在不同的电力系统和供电需要里能派上用场。10kV 受电用户电力工程里常用的电气主接线主要形式有：单母线接线、单母线分段接线、线路变压器组接线。适用的情况分别是：要是有两回 10kV 线路供电的重要负荷用户，就得用单母线分段接线，安装两台或者更多的变压器，0.4kV 那侧最好用单母线分段接线。对于单回线路供电的普通负荷用户，可以用单母线或者线路变压器组接线。开闭所、环网室 10kV 那侧比较适合用单母线分段接线的方式。

▷ 电气设备的选型

电气设备的选型得考虑好多方面，像设备的性能参数、所处的环境条件、安全标准啥的，这其中包括额定电压和额定电流、短路电流、开断能力得能匹配上，温湿度、海拔高度这些也会影响设备的性能，还得按照现行有效的国家标准来，也得符合当地供电部门的要求。

（1）变压器的选用

油浸式变压器得挑那种低损耗、全密封的，干式变压器得选包封绝缘的那种。变压器的能效等级不能比 GB20052 里的 2 级能效标准还低。而且干式变压器得配上温控器和风机。配电变压器的接线组别得是 Dyn11 。

（2）中压开关柜的选用

开闭所最好选用金属铠装移开式开关柜；环网室和配电室最好选用金属铠装移开式、固封绝缘金属封闭式开关柜或者环保气体绝缘金属封闭式开关柜。开关柜在柜门关上的时候，防护等级得达到 IP3X 及以上，柜门打开的时候得达到 IP2X 及以上。

柜体得配置带有自检功能的带电显示器（要带二次核相孔，按回路来配置），得能满足验电、试验、核相的要求。负荷开关-熔断器组合电器单元最好选用额定电流不超过 80A 的，熔断器额定开断电流不能小于 20kA。

10kV 断路器柜的断路器用弹簧操作机构，要有手动和电动操作的功能，配置测控保护一体化的装置，还要有通信接口。在潮湿地方的开闭所、环网室以及变配电站房，最好选用爬电比距比较大的元件，箱（柜）里面得加装加热装置以及温湿度自动控制器；气体绝缘金属封闭式开关柜进出线间隔得用全绝缘、全封闭、防凝露这些技术；移开式开关柜的断路器及负荷开关得采用固封技术。

（3）低压开关柜的选用

低压开关设备呢，最好选用那种分立元件拼装式的产品。开关设备的型式可以是抽出式、固定式或者固定分隔式，防护等级可不能低于 IP3X 哟。要是低压进线总开关、分段开关的额定电流在 630A 及以上，那就最好采用框架式空气断路器，而且得有带微处理器的电子式控制器，还得有瞬时脱扣、短延时脱扣、长延时脱扣这三段保护。低压出线开关，不太适合用微型断路器。低压供电的电能计量装置接线这一块，要是计算负荷电流是 60A 及以下，那适合采用直接接入式，要是超过 60A ，就适合采用经电流互感器接入式啦。

（4）10kV电力电缆的选用

10kV 电缆得选用铜芯的电力电缆。10kV 电缆最好采用冷缩式的电缆接头和中间接头。架空线路比较适合选用铝芯交联聚乙烯绝缘导线。低压架空线路的中性线截面得和相线截面一样，架设的方式用分相式。对于绝缘线路柱上的开关、柱上隔离开关、避雷器、柱上变压器高低压接线端子以及绝缘导线接续线夹，得用绝缘引线、绝缘罩这些东西来进行绝缘封闭。10kV 架空线路比较适合选用 15m 或者 18m 的环形混凝土电杆；在路边的电杆不太适合用预应力型的混凝土电杆。低压架空线路最好选用 12m 的环形混凝土电杆。

（5）无功补偿的配置

要是在那种受谐波量比较大的用电设备影响的线路上安装电容器组，就得串联电抗器。推荐用那种智能电容器与电抗器一体化的抑制谐波智能集成补偿装置，要有过零投切混合补偿的功能。无功补偿装置的安装容量呢，得根据用户的功率因数算完之后再确定。要是不具备计算的条件，那就大概按照配电变压器容量的 20%到 40%来配置就行。

（6）直流电源与继电保护配置

重要用户和开闭所得配置直流电源系统，直流系统的电压用 110V 或者 220V 就行。直流储能设备的容量最好别小于 40Ah 。断路器的操作电源得跟配置的直流电源系统的输出电压一样。

其他用户配置交流电源系统的时候，得设置在线式不停电电源（UPS）。实施配电自动化的环网柜得有手动和电动操作的功能，操作直流电源是 24V 或者 48V ，得设单独的 PT 单元，直流系统的储能容量不能小于 24Ah ，进出线柜得装 3 只（3 相各 1 只）双绕组互感器。

继电保护装置最好采用那种成熟可靠的微机保护装置。分布式电源得设置电压、频率、线路、防孤岛这些继电保护装置，得有失压、过压跳闸和检有压合闸的功能。跟调度有关系的受电用户，最好用专用光纤通道或者其他通信方式，通过远动设备把用户端的遥测、遥信信息上传上去，同时还得配置专用电话跟调度部门进行联络。

（7）10kV配电系统的防雷与电压偏差

10kV 开关柜的进线柜、馈电柜、PT 柜、联络柜，还有 10kV 架空线路的柱上变压器、柱上真空断路器、电缆终端这些设备，都得设置无间隙氧化锌避雷器。变压器的低压侧母线要设电涌保护器。在多雷的地区，如果 10kV 绝缘线路没有建筑物来屏蔽，就得逐杆加强绝缘水平，采取像安装固定间隙避雷器、架设架空避雷线这类措施，来防止雷击断线。
