老电工告诉你，PE线，PEN线与零线的区别和在供电系统中的作用！

PE线，英文全称protecting earthing，简体中文名称称之为[保护导体]，也就是我们通常所说的[地线]

PE线是专门用于将电气装置外露导电部分接地的导体，至于是直接连接至与电源点工作接地无关的接地极上（TT）还是通过电源中性点接地（TN）并不重要，二者都叫PE线。

N线是中性线，这个大家都清楚，就不说了。

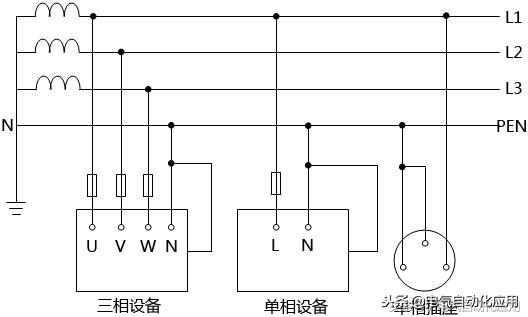

PEN线是兼有保护接地线和中性电功能的导体。目前工程中多用于变电所低压侧至用户电源进线点间的一段线路（TN-C-S的TN-C段）。PEN线是将原中性线准确的，良好的接地，同时将需要保护的设备的外壳等连接于PEN线，

所以，PEN线同时具有上述所说的PE线的接地性质，也具有N线[中性线，零线]的带动负载的性质

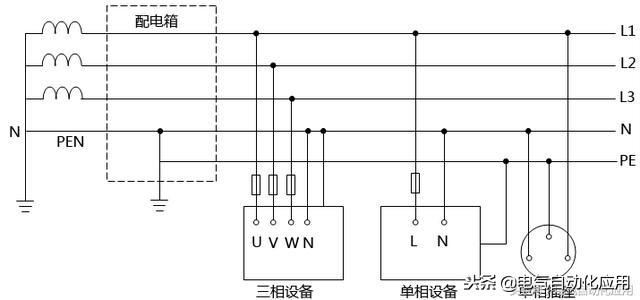

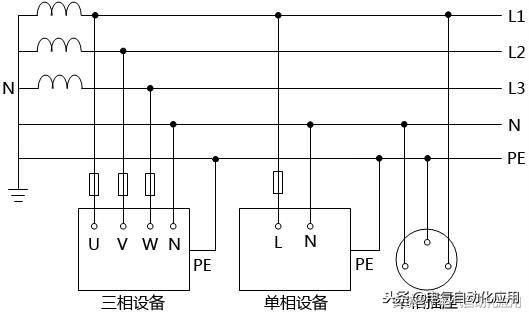

不过PEN通常是为了节省材料以及在特殊地方应用的，按照电力线路部署的有关标准，应当最大可能的使用PE+N线系统，即部署完全独立的PE保护线，而不是PEN这种将N线和PE线捆绑于一起的

PEN系统一旦遇到接地问题，N线有时候由于负载不均衡，是会带电的，就很容易造成人身伤害了。

所以切记，如果可能，应当尽最大能力部署独立的PE保护线，即使不部署PE保护也最好不要使用PEN，PEN线我个人认为，除非特定领域需要，否则仅仅是应付检查的东西，他甚至比不部署保护线还要危险

PE线和N线的区分

按照GB9089.2的规定：保护导体（PE导体）是为满足某些需要，用来与下列任一部件作电气连接的导体：外露可导电部分、外界可导电部分、主接地端子、接地极、电源接地点或人工接地点。中性导体（N导体）是与系统中性点连接并能起传输电能作用的导体。

可见，N线是中性线，是工作线，在单相系统中又被称为“零线”；没有它，设备可能就不能正常工作了。而PE线是和设备外壳相连接的地线，没有它，设备可能能够工作，但外壳可能带电；它可以防止触电事故发生。

在实际实用中，人们常常接成“保护中性导体”，即接成PEN线，兼具PE线和N线的功能。

零线,中性线,地线的区别

零线即此线上电压为零;中线即此线电势处于其它线的中间或中心,如三相交流电的一根中线;地线就是接大地的线, 也就是用电线连接一块400平方厘米以上,埋入地下一米以上的金属板.

零线和中性线在三相四线中实际上是同一根线，但对于三相线中的其中一根相线来说也就是单相电路来说，它是提供这根相线的电流的“回路”线，如果在中性点不接地系统中它的对地电压不为零的。中性线是指在“星形接法”的三相交流电路中，三根相线的连接时的一根“公共线”，在严格的绝对平衡的三相交流负载中，这根中性线是零电位，也就是电压为零。但是为了防止负载“不平衡”而使中性线带电，则要将中性线接地。而接地线则不是指电流回路中的线，它是一根保护线，零线接地，中性线接地，设备外壳保护接地等都是指这根线，它不参与设备的运行，正常时不提供电流回路。

简单说，中性线和零线都是从电源的中性点引出来的导线。中性点接地后引出来的导线叫零线，中性点没有接地因出来的导线叫中性线。和大地接通的导线叫地线。

中性点与零点、中性线与零线的区别

当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。中性点分电源中性点和负载中性点。由中性点引出的导线称为中性线，简称中线。

如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。

通常220伏单相回路两根线中的一根称为“相线”或“火线”，而另一根线称为“零线”或“地线”。“火线”与“地线”的称法，只是实用中的一种俗称，特别是“地线”的称法不确切。严格地说，应该是：如果该回路电源侧（三相配电变压器中性点）接地，则称“零线”；若不接地，则应称“中线”，以免与接地装置中的“地线”相混。

当为三相线路时，除了三根相线外，还可从中性点引出一根导线，即中性点，从而构成三线四线制线路。这种线路中相线之间的电压，称为线电压，相线与零线之间的电压称为相电压。

中性点是否接地，亦称为中性点制度。中性点制度可以大致分为两大类，即中性点接地系统与中性点绝缘系统。而按照国际电工委员会（IEC）的规定，将低压配电系统分为IT、TT、TN三种，其中TN系统又分为TN－C、TN－S、TN－C－S三类。

由以上比较我们还可以得出电网中性点不同运行方式下的安全措施，即中性点的绝缘运行方式和中性点的直接接地运行方式。 中性点绝缘运行方式下应做到：①所有用电设备都必须采用保护接地，而不允许采用保护接零；②中性线的机械强度应与相线相同，中性线不允许断开；③中性线电流不应超过变压器二次线圈额定电源的25%，三相负荷电流不应相差太大，以免影响三相电压的平衡；④杜绝中性线直接接地，低压配电盘必须设置三相绝缘监察装置，以便及时发现和排除低压电网中的接地故障；⑤配电变压器二次侧应加装4只避雷器，以防止雷电过电压。 中性点直接接地运行方式下应做到：①所有用电设备在正常情况下不带电的金属部分，都必须采用保护接零或保护接地；②在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分采用保护接地，但若在同一台设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好；③要求中性线必须重复接地，因为在中性线断开的情况下，接零设备外壳上都带有220V的对地电压，这是绝不允许的。

中性线(零线)和地线的区别

在工频低压电路中，简单讲他们有结构和原理上的区别。

1. 结构的区别：

零线（N）： 从变压器中性点接地后引出主干线。

地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。

2. 原理的区别：

零线（N）： 主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。

地线（PE）： 不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。

其实地线不止保护接地一种，下面介绍地线

地线是接地装置的简称，地线又分为工作接地和安全性接地，其中安全性接地又可分为保护接地、防雷击接地和防电磁辐射接地。

1. 工作接地　是用它完成回路使设备达到性能要求的接地线。如六、七十年代农村家家户户使用的广播有一根地线，而且接地处要经常用水淋湿。工作接地是把金属导体铜块埋在土壤里，再把它的一点用导线引出地面，这就建成了接地系统，地线要求接地电阻≤4Ω。

2. 保护接地　为防止人们在使用家电及办公等电子设备时发生触电事故而采取的一种保护措施。家用电器和办公设备的金属外壳都设有接地线，如其绝缘损坏外壳带电，则电流沿着安装的接地线泄入大地，以达到安全的目的，否则会给人身安全造成危害。用电规程规定保护接地电阻应≤4Ω，而人体的电阻一般大于2000Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的1/500，从而起到保护作用。（电压越高，人体电阻越小，也就是说，在大电压的情况下，很有可能你成了地线，电流会从你的身体上泻下）

3. 防雷击接地　为防止在雷雨季节，高大建筑物，各类通信系统以及架于建筑物上的各种天线和其它一些设施被雷击，需加装避雷针，然后用导线将其引到安装的防雷击接地系统。

4. 防电磁辐射接地　在一些重要部门为防止电磁干扰，对电子设备加装屏蔽网，安装的屏蔽网要接入相应的接地系统，并要求接地电阻≤4Ω。

零线断线的危害

在三相四线制中性点直接接地的线路中，正常情况下零线是不带电的，这是因为正常时零线上任一点和大地都是同电位的 缘故。但是在零线断线后，负荷侧的中性点会产生位移电压，此时若人碰到断落的零线，电流将由相线—负载—零线—人体—零点—相线形成通路，这是极为危险的，如图示。

我们可以简单计算一下此时电流通过负载后加在人体上的电压有多大：　

假如A相有两盏灯没有关，每盏灯50W,则用欧姆定律可算出一盏灯的电阻R1=U的平方/P=（220×220）/50=968Ω，R2=968Ω，R1与R2并联，总阻值R灯总=R1R2/R1+R2=968×968/(968+968)=484Ω，若人体电阻等于1500Ω，此时R灯总与R人串联，电路中电流为I=U/R=220/（R灯总+R人）=220/（484+1500）=0.11A=110毫安，加在人体上的电压为1500×0.11=165V,如此高的电压和电流随时能致人于死地。

除了威胁人的生命安全，零线断线还威胁用电设备的安全，

设接在A相的两盏灯仍为每盏50W,接在B相的一盏灯也为50W，由串联电路的分压原理可知，接在A相的负荷总功率大，但其阻值小，分得的电压也小。而接在B相的负荷功率小，其阻值大，分得的电压也大，必将大于正常的220V电压，所以接在B相的电器很容易被烧坏。

可见，零线断线对人身和设备都可能造成伤害，正是由于以上种种原因，规程才规定在三相四线制电路中，中性线上不允许装设保险。

家中装修这两种线千万不要混淆，否则会要人命

装修的时候，业主最好要关注到一些细节的安装问题，尤其是电线这方面，关系到人身安全问题，比如插座的零线和地线，其实很多人也不知道如何去区分，首先让我们一起先来了解一下零线和地线的概念!

什么是零线、地线？

零线：一般工业用电采用的是三相正弦交流电，它们相位角互差120度。电力传输通常以三相四线的方式进线，我们把变压器三相绕组的尾端连接在一起，称为中性点，从中性点引出的线就中性线（零线）。

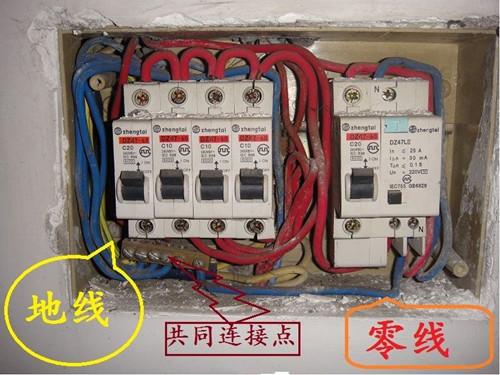

地线：我们通常把电源中性点接地，然后从中性线上引出一条保护线后重复接地，就叫地线。地线的作用是把设备或用电器的金属外壳可靠的与大地连接在一起，当用电设备发生故障而金属外壳意外带电时，保护人体不触电。

零线和地线区别

1.零线和地线这两个是不同的概念，不是一回事，千万别互换或混接。

2.地线的对地电位为零,是就近接地。

3.零线的对地电位不一定为零。零线是在最近的变电所接地，和本地的接地可能有一定的电位差。

4.零线有时候会电人。当火线有电，但设备不工作时，可能是零线断了，从断点靠近设备一端的零线都是带220V电的，和火线一样

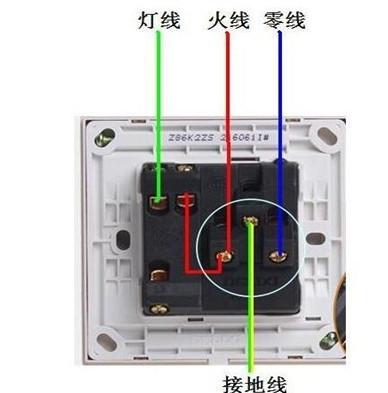

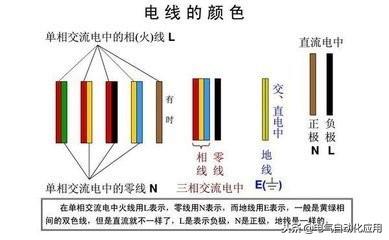

一、颜色区分：

这个方法仅供参考，红色不一定就是火线，因为很多电工不按标准用线

火线(L)颜色须用红色、黄色、绿色

零线(N)颜色须用黑色、蓝色

地线(PE)颜色须用黄、绿双色线

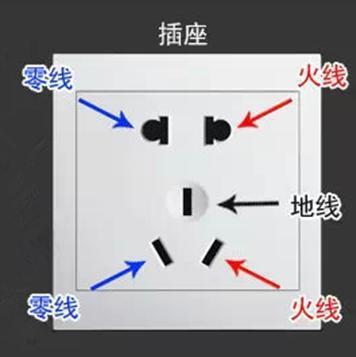

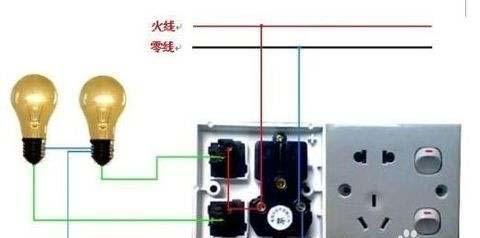

面对3孔插座，左零，右火，中间地

二、在总线上装一漏电断路器，用一灯泡接在火线和零线或火线和地线上，如漏电断路器动作说明是地线，否则是零线，测试时要注意安全，可能会有小火花，要有心里要准备，别吓一跳！

三、如果在家中：

1、通电，用电笔测，会亮的全是火线。

2、将总开关处的零线断开，只接通火线，将家中的灯打在开的位置，用电笔测，刚才不亮，现在亮的全是零线。

3、剩下不亮的全是地线。

最简单的，拿个220V的灯泡，用电笔确定火线后，分别用两棵线和火线接在灯头上，从亮度上就可以区别零线和地线，亮的是零线，稍暗的是地线。

四、用万用表将万用表置于交流档500v，手捏一表笔，另一表笔分别触接电源线，有电压高的是火线，低的是零线，电压为0的是地线。零线对地电阻小于4欧为可靠接地。用万用表置于交流档地250v测火线与零线、火线与地线的压差，两值相差在5v以下为可靠接地。

接错的后果

一、因为是交流电，所以火和零互换对电器没什么影响。面对3孔插座，左零，右火，主要是维修时用。最好还是别换。

二、零和地接反或混接，这个平时没事，但比较危险，地线不能接到零线上。否则导致设备外壳带电。（一般设备正常时外壳几乎不带电）

三、进户的地线可以临时做零线用（这样电表不转，属于偷电），但如果你想做长久的用，有许多不利因素，如：由于接地点环境的变化（雷雨、湿度等）导致电压不稳；变电所因素使火线对地电压达到380V等，都能导致用电设备很容易受到影响及严重损坏。

是否可以地线和零线接到一起？

这样接是不安全的，所以是不允许的。零线在变压器端是和大地相联的，由于从变压器到用户的零线有一定的电阻，所以在用户端零线和地之间电压往往不为零，假如没有地线的话，若电器发生故障，零线或火线与用电器金属外壳连接，那么用电器和大地之间的电压就不为零，所以是不安全的，这时如果零线断开的话，那么是很危险的。地线是用户就近接地的一条线，在正常情况下与大地的电压为零，良好的地线与用电器的金属外壳相连，在电器发生故障时，能确保外壳与地的电压为零，这样就起了安全保障作用。

如果把零线和地线并在一起作为一条线，如果这根线断开了，且用电器的开关是闭合的，即使正常的用电器也会整个外壳带电，这样是非常危险的。

所以用电时，对带有金属外壳的用电器除了接火线、零线外，为了安全外壳还要接地线。地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品！
