电工必备的19个电气字母符号,又基础又双叒叕实用
朋友们大家好我是大俵哥,今天给大家分享19个实用的电气字母符号。
导线
L:火线(红色导线)
N:零线(蓝色导线)
PE:地线(黄绿双色导线)
很多220V的电气或用电器都会标注L和N,这两个点就是电源的接点,另外开关和插座上也会有标注。
插座
开关电源
交流(AC)
直流(DC)
这两个符号对应常见的两种电源,用电器接线时一定要注意区分是接交流电还是直流电,另外万用表测量电压和电流时,也要注意区分交流和直流。
时间继电器
中间继电器
常开:NO
常闭:NC

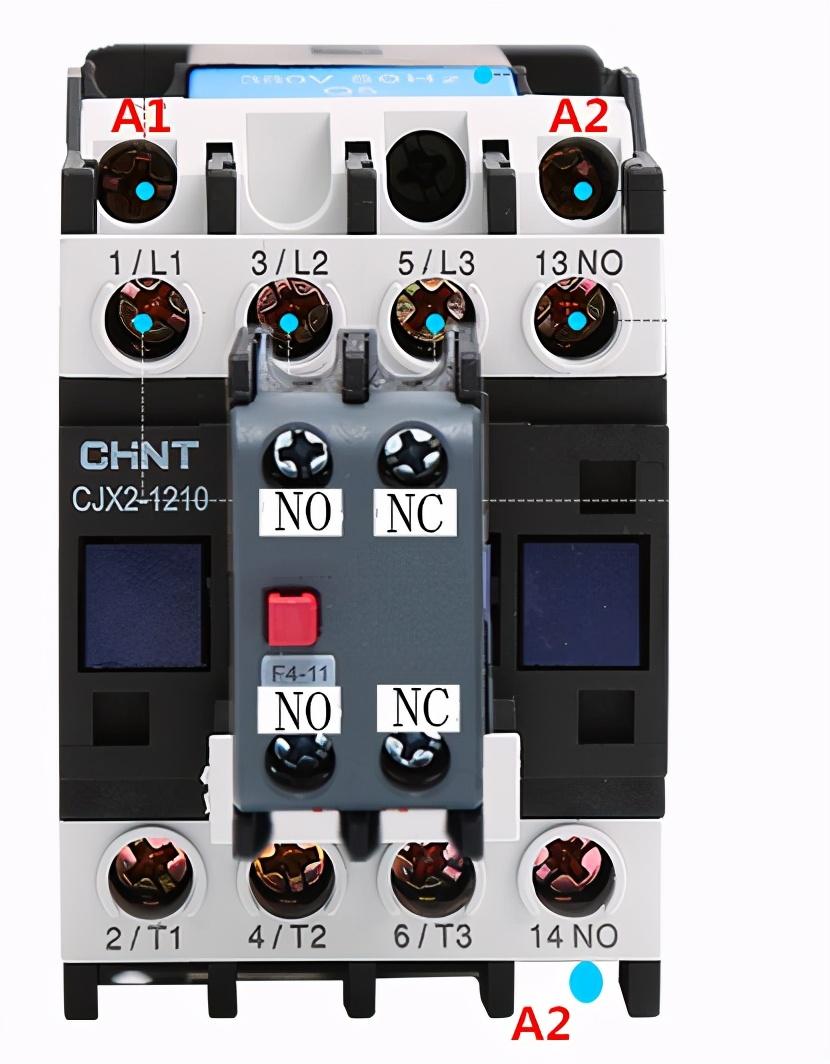

很多电气元件上都有这两个标注,NO对应常开触点,NC对应常闭触点。比如:中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等,电气自动化控制电路其实就是若干个NO和NC组成的混合电路。
交流接触器
电路图
隔离开关:QS
断路器:QF
两种常见的通断开关,起到分配电能,控制线路通断的作用。隔离开关只有隔离作用,而断路器对线路和用电器有保护作用。

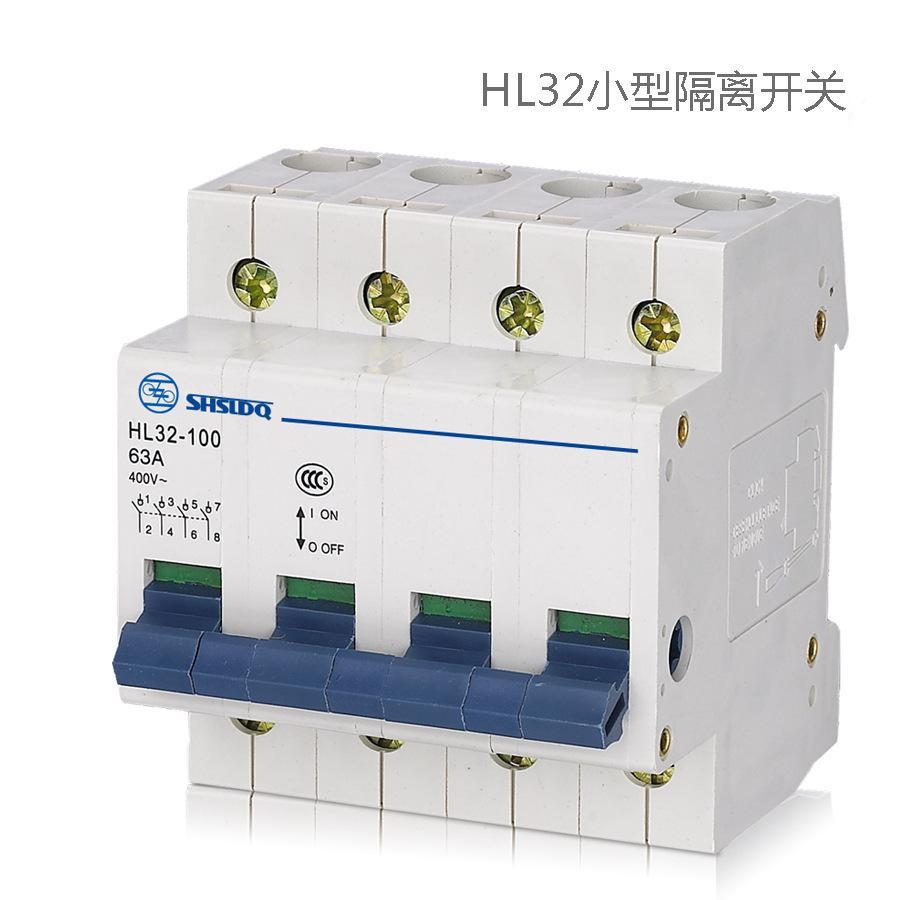

隔离开关
空气开关
熔断器:FU
热过载继电器:FR
两种常见的过载保护电气元件,熔断器就是我们常说的保险丝,而热过载继电器是防止电机过载的常用电气。
熔断器
热继
电动机:M
发电机:G
这是两大类,一个属于供电设备,一个属于常见负载。
电动机
发电机
按钮开关:SB
转换开关:SA
两类常见的控制开关,包含多种样式。
按钮开关
转换开关
正转:FWD
反转:REV
这两个符号常用来表示电动机转动的方向,一个对应正转,一个对应反转。
变频器上的FWD和REV
正极:VCC
负极:GND
电子线路板
总结:认识了常见的电气符号,对我们看电路图和实物接线都有很大的帮助。
电工必备的字母符号和图形符号
电路图符号字母,还有多少是你的陌生人?
电工识图,维修作业,电气元件的字母不可不知,老铁们,过来看看你到底知道多少!
电路图符号字母大全:
AAT 电源自动投入装置
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KA 中间继电器
KOF 出口中间继电器
KS 信号继电器
KT 时间继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率方向继电器(负序零序)
KV电压继电器
L 线路
QF 断路器
QS 隔离开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 实验按钮
SR 复归按钮
f 频率
Q——电路的开关器件
FU——熔断器
FR——热继电器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关
Q——电路的开关器件
FU——熔断器
SA 转换开关
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预报音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPAYA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1BK
液位测量传感器 BL
温度测量传感器 BHBM
