实物图+电气图纸讲解：教你学会看配电系统图

每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

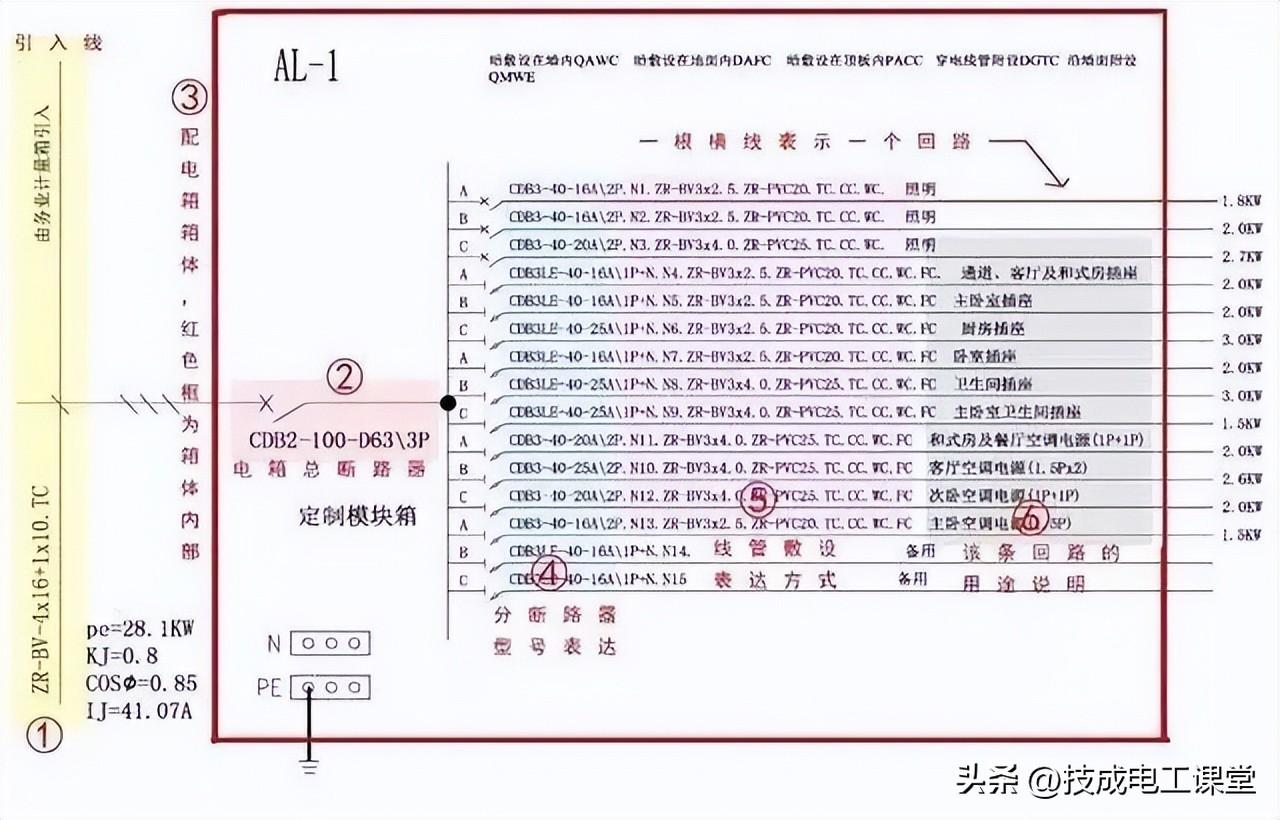

一、配电系统图的符号解读

（1）电线规格的选用按国家的规定

家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。电路线埋暗线，线材等。

（2）线管暗敷的符号表示

ZR ： 表示阻燃

YJV： 交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆

3×2.5： 3根2.5芯的电缆线

4×25+1×16： 是线的平方数

PVC20： 用pvc管敷设，管径20mm

TC、CC、WC： 暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）

CT-SC80-ACC： SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径 既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV： 是聚氯乙烯绝缘电线

2*6+E6) 表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线

SC20-C ： 是说明使用DN20的水煤气管做穿线管，暗敷

QAWC： 敷设在墙内

DAFC： 敷设在地面内

PACC： 敷设在顶板内

DGTC： 穿电线管敷设

QMWE： 沿地面敷设

例如： ZR-BV3×2.5.ZR-PVC20.TC.CC.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关

例如： CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析

（1）SCB10-2000 10/0.4 D/Yn11

干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

（2）TMY-3[2*(125*10)]+1*(125*10)

低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排。

（3）MT40H1/3P MIC5.0 I=3200A

低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本。

（4）4000/5A

进线侧电流互感器变比，4000/5。

（5）NS100H/3P I=100A GPU3-60II

浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器。

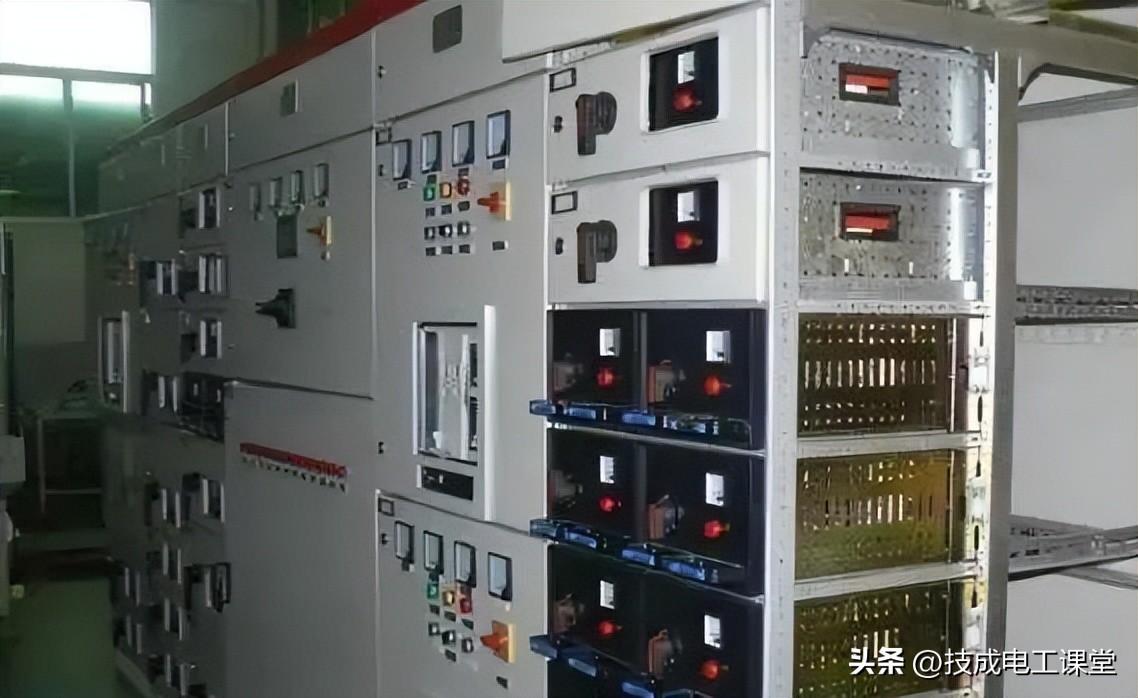

（6）D1：MNS 1000*1000*2200

低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高.

（7）D2、D3：无功功率补偿

电容补偿柜。

（8）GLR-1250/3P,ZWK ARC-12/J

带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路。

（9）FYS-0.22

浪涌吸收保护（避雷器）。

（10）NT100-100A

熔断器，100A。

（11）LC1-DPK12M7C

施耐德产接触器，需要查产品样本（略），用于自动切换电容器组。

（12）FK-Dr30/440/7

电容器组回路串接电抗器，防止瞬间切换过电流。

（13）10*MKPg0.44-30-3

10组电容器，MKPg0.44型号，30KVar、三相。

（14）D7，含4套NS系列断路器

低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A。

（15）112KW WDZA-YJY-4*185+E95

该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95。

（16）ACR220E、300/5

安科瑞品牌仪表（出线回路电流表），配300/5电流互感器。

（17）D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A

低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，2000/5A电流互感器。

（18）标注：3-7-N3之类

不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）。

（19）补充

MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。

三、实例讲解配电系统图的识读

（局部电气系统图）

如上图： 村级活动室的总配箱LB1的进线电源，由电线杆下杆线引来，经过两个手井孔(电缆检查井)，穿SC80的焊接钢管埋地进入。

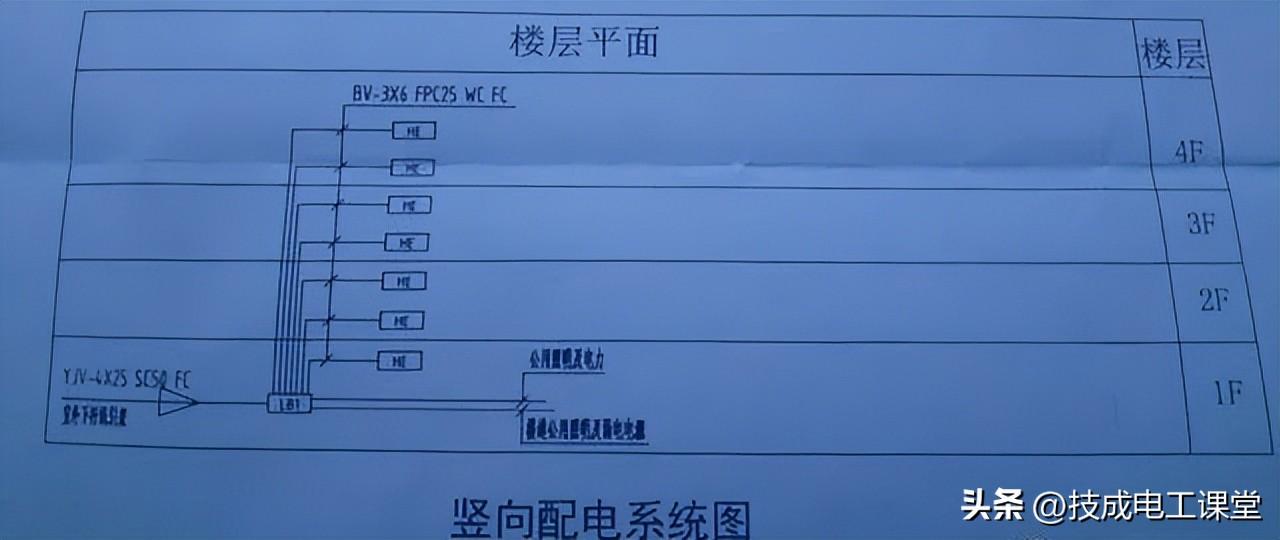

（楼层配电系统图）

楼层配电系统图，让我们知道：这幢4层的建筑总共有8个配电箱，其中1F有个总箱LB1，一个分箱HE，其余每层两个分箱HE。均由1楼总箱单独引线3Ⅹ6，即3根6平方铜线。总箱还包括楼道及弱电等公共用电部分。

二是配电箱的系统图，这会让我们知道配电箱的具体配置以及该怎么接线。

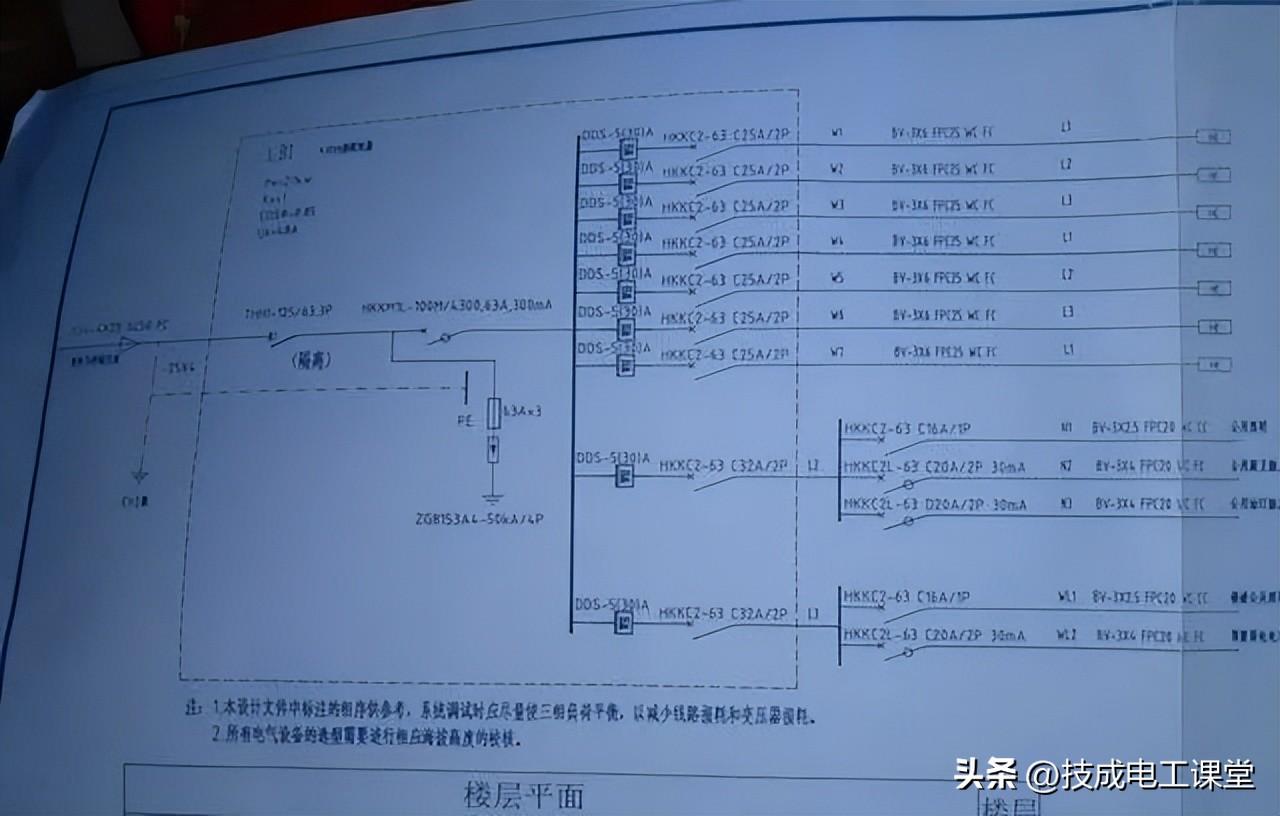

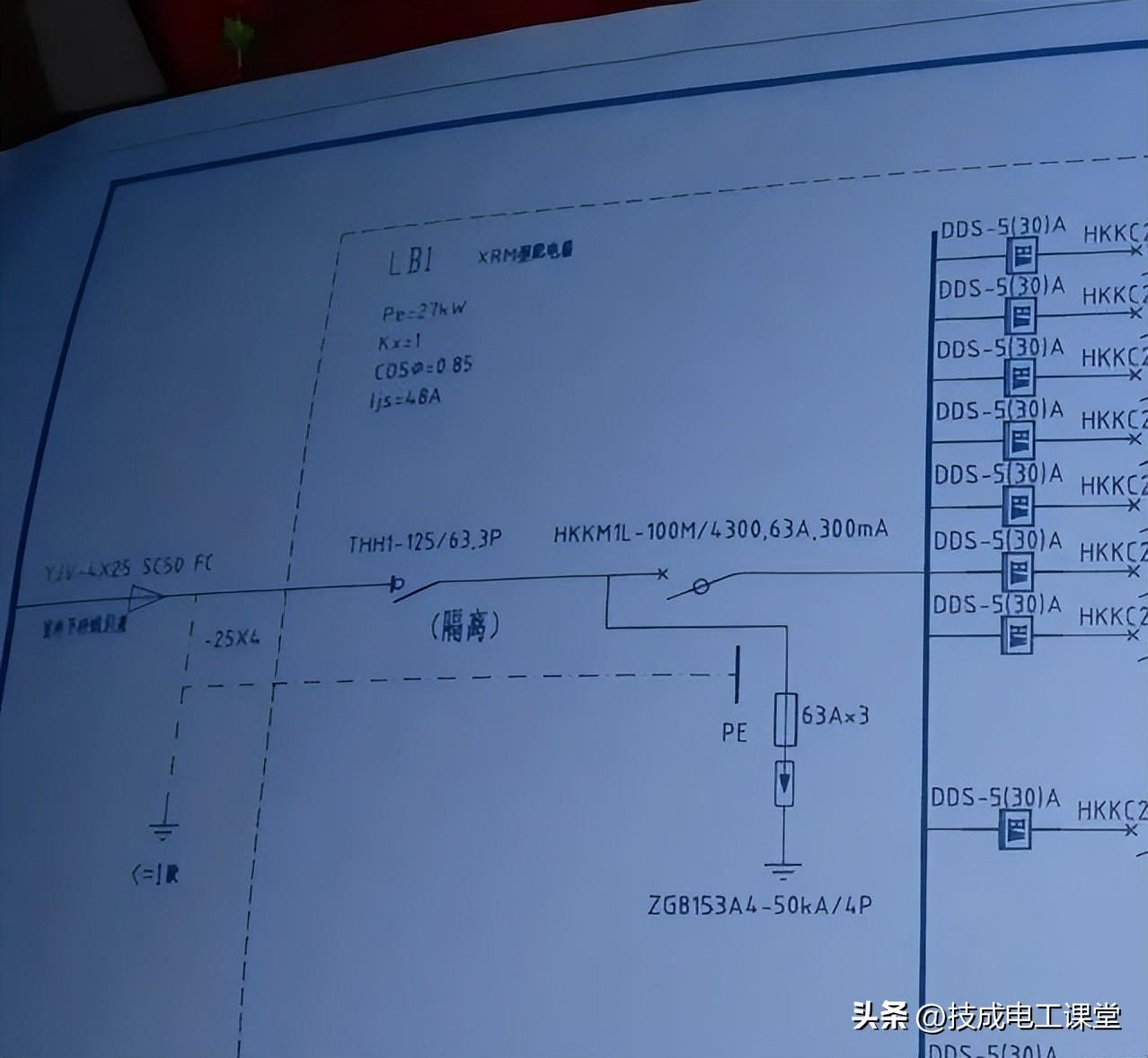

（LB1总箱系统图）

上图LB1总箱包括一路进线，九路出线，均通过电表。回路编号为W1~W7、L2、L3。

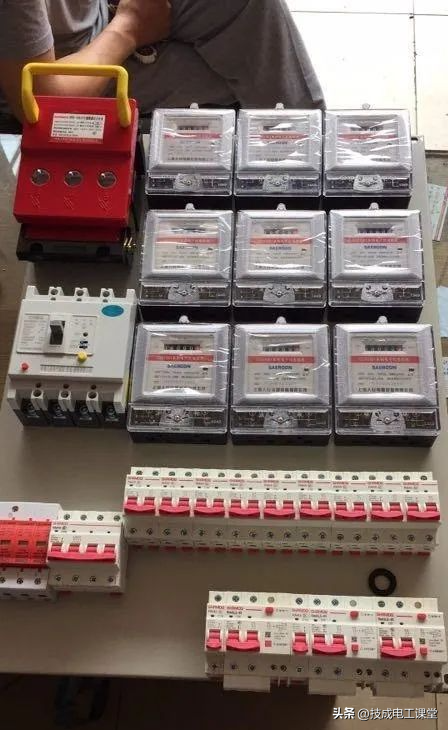

（LB1实物图）

我来看一看总箱的具体配置:

总箱LB1为： XRM型配电箱，即嵌入型，设计要求为嵌墙暗装。箱体大小设计没说明，实际做出来为:800x1000mm，安装高度为底边距地1.6米。

进线： YJV——4x25 SC50 FC表示:进线为25平方毫米的4芯交联聚氯乙烯电缆，穿50焊接钢管，埋地引入。即3根相线，1根零线，不带接地线，所以我们需另做接地，25ⅹ4的接地扁铁，

连接电缆外皮及箱体PE接地端子。

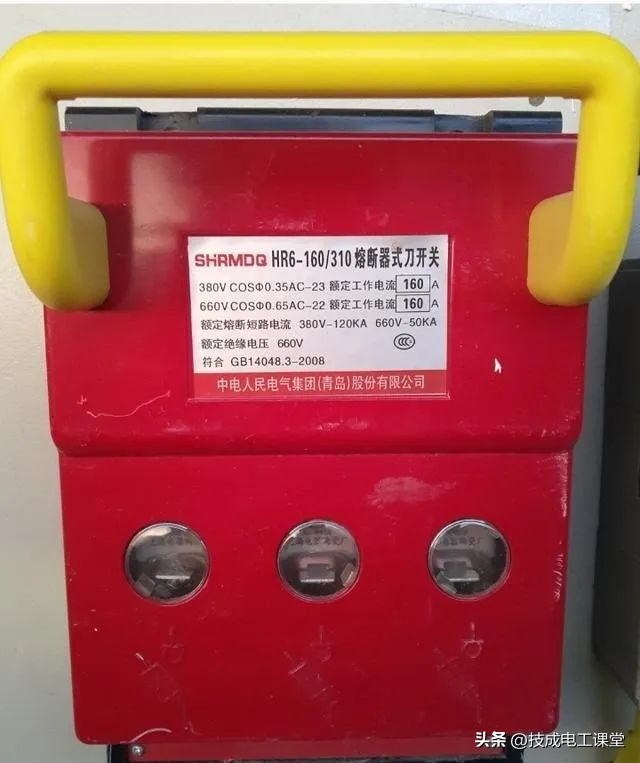

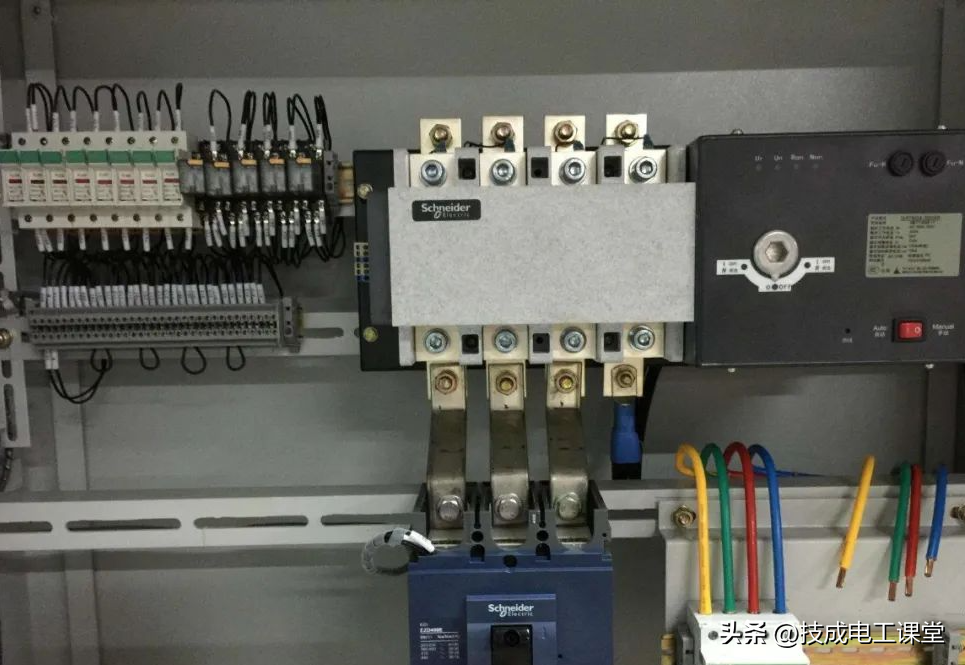

进线接线端与总开之间加刀闸式隔离开关，厂家改成了刀闸式熔断开关。

（刀闸开关）

总开： HKKM1L-100M/4300 ，63A ，300mA，HKK厂家名称，M为塑壳式断路器，1L设计序号，L为带漏保护，100M为塑壳等级，数字4300表示:第一个4表示开关为4极，即三相四线，第二3表示脱扣形式为复式，即热脱扣和电磁脱扣。第三个零表示无辅助触头。额定电流为63A，额定漏电电流300mA。

（总开）

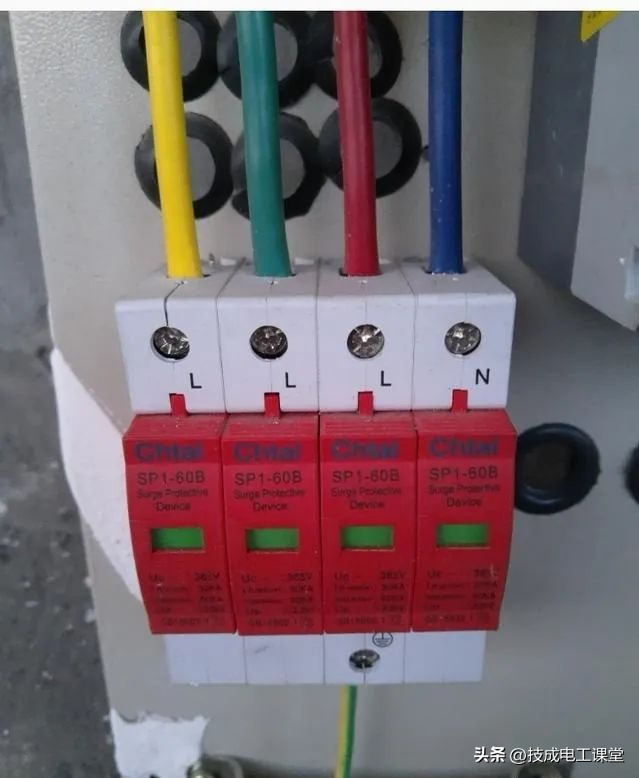

总箱带防雷接地保护ZG8153A4-50KA，4P。

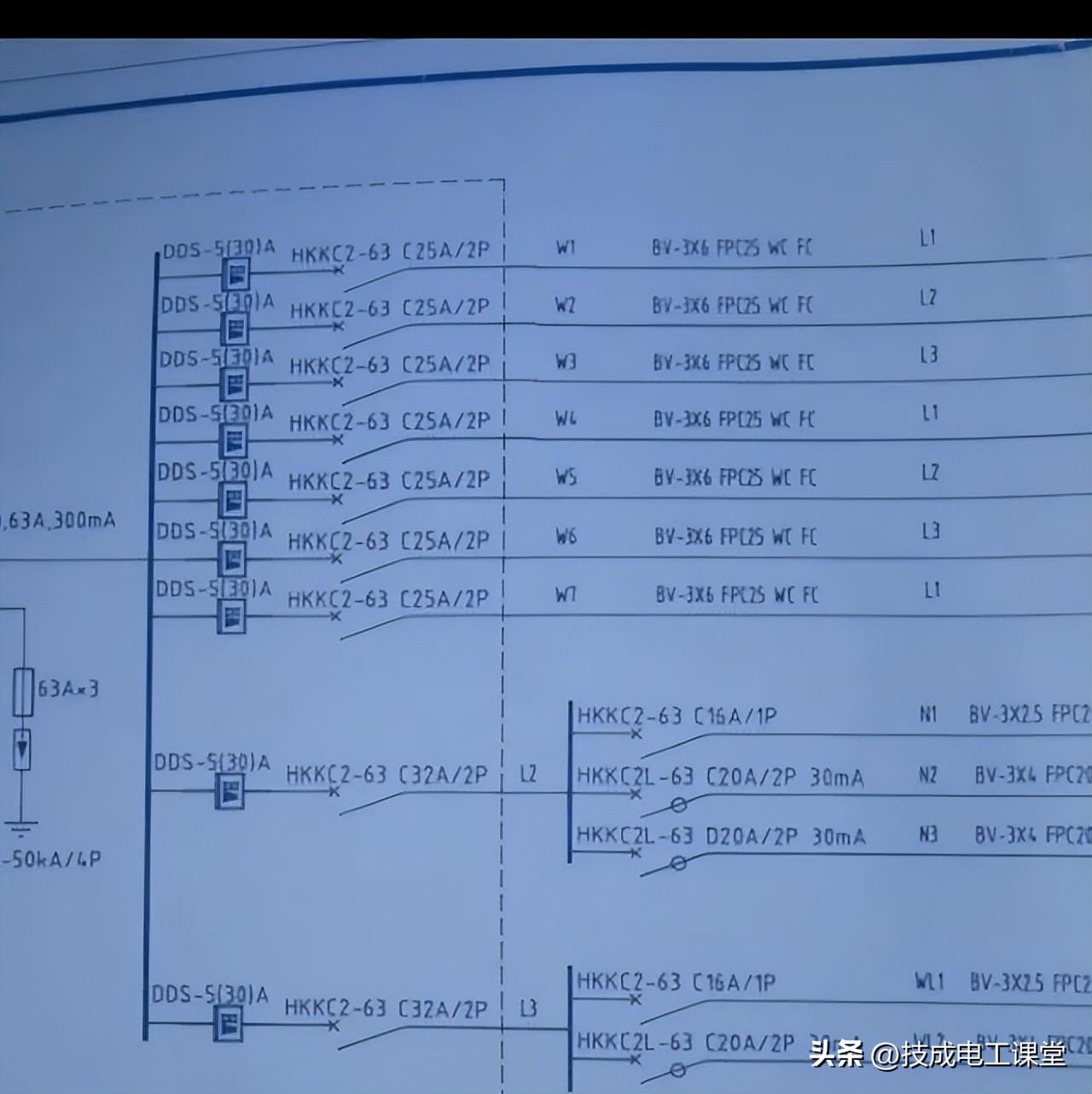

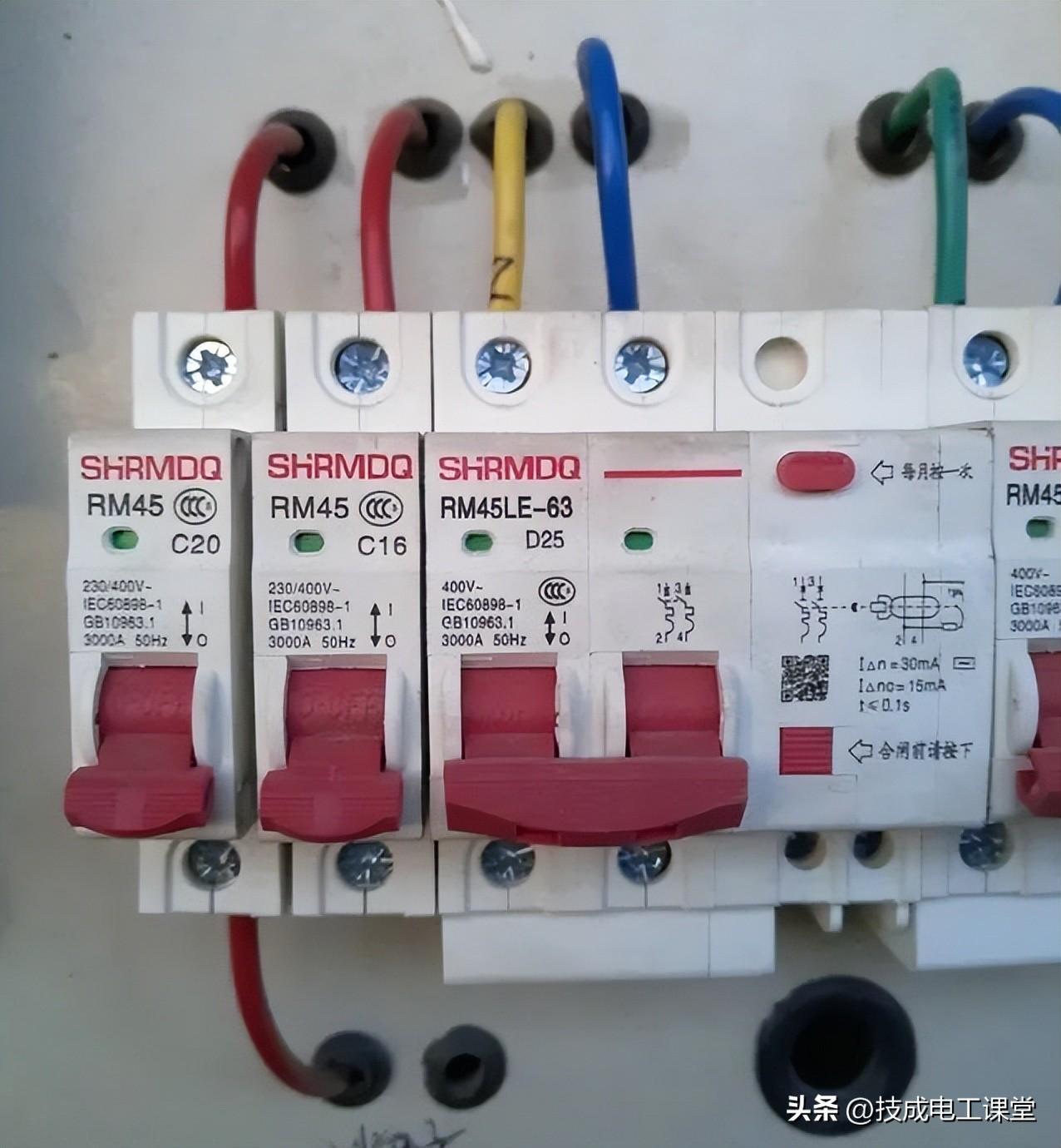

出线到各分箱HE为3x6平方电线，经单相电能表后再经25A的2P小型断路器到楼层分箱。如下图:

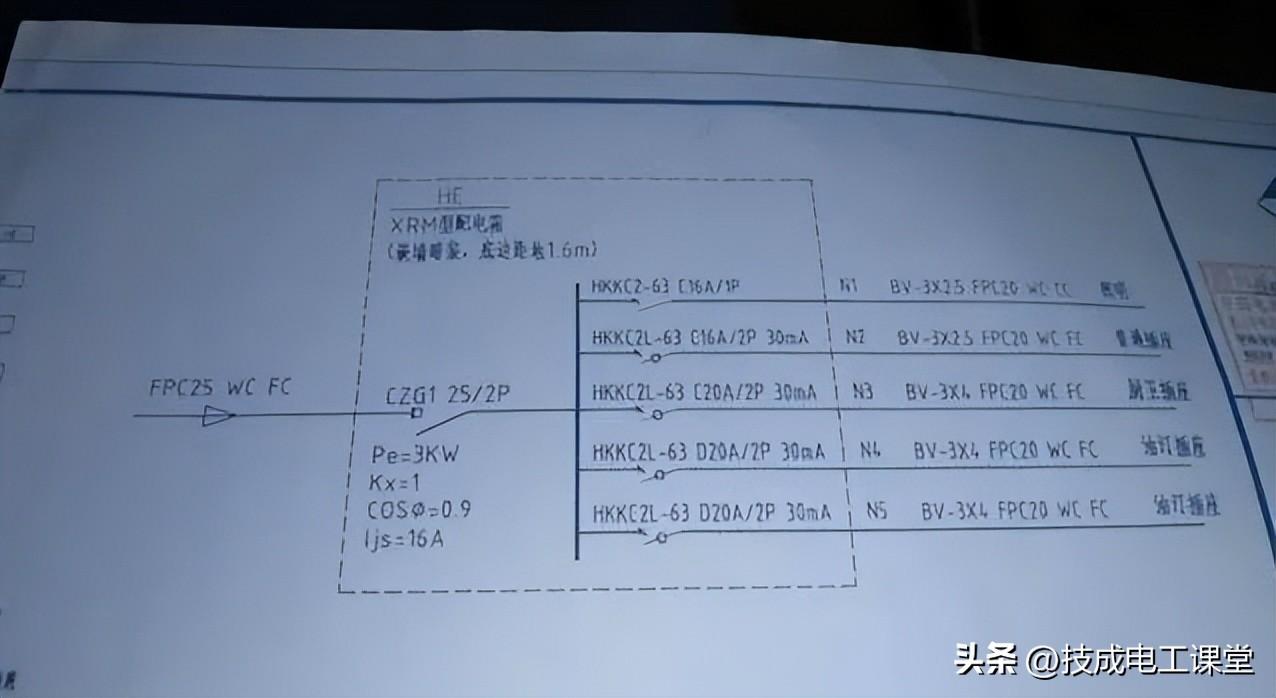

看看分箱HE配置。

HE箱共有五个回路N1~N5，照明回路HKKC2-63 C16A/1P 表示为塑壳式小型断路器，1P即1极，只接一根火线，C16A表示普通家用断路器，额定电流16A，不带漏电。BV-3x2.5FPC20 WC CC表示3根2.5平方电线，穿20阻燃线管，沿墙面、顶面暗敷设。如上图。

HKKC2L-63 D20A/2P 30mA为动力型回路开关，即空调插座回路。其余回路同理。如下图:

免责声明：本文转自网络，版权归原作者所有，如涉及作品版权问题，请及时与我们联系删除，谢谢！

转发是最大的鼓励！谢谢您的支持！

小贴士

进阶全家桶： 含有经典18本大全书，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！

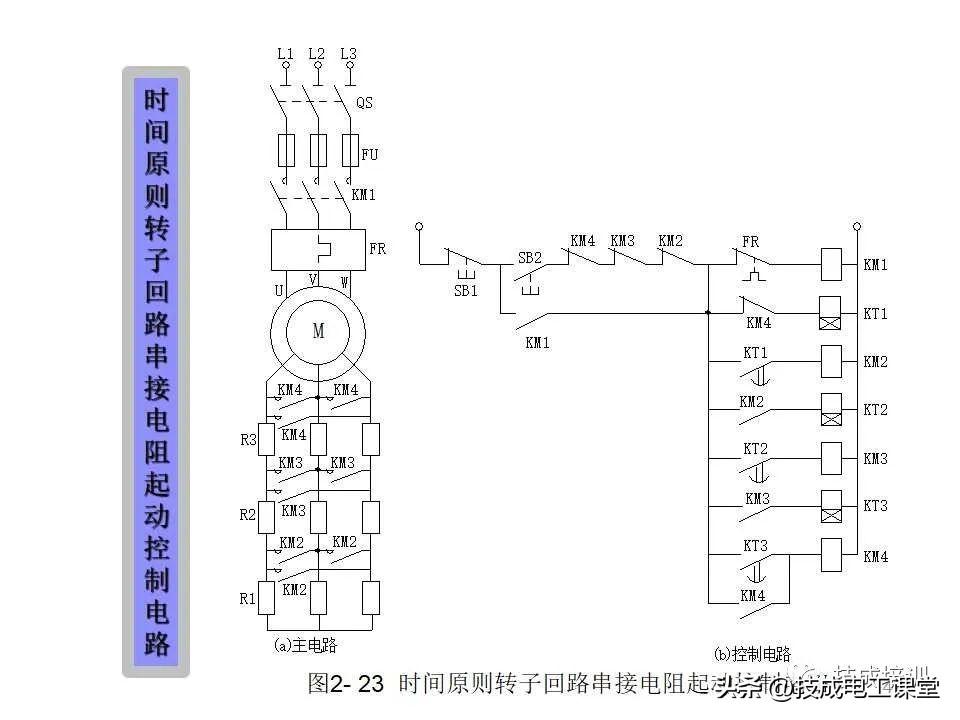

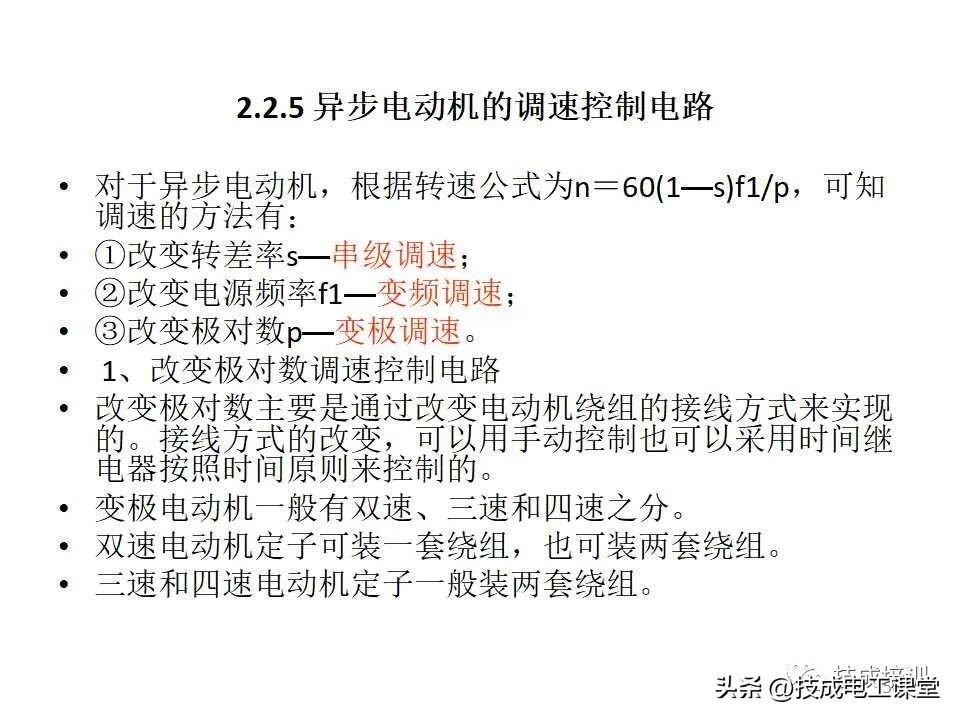

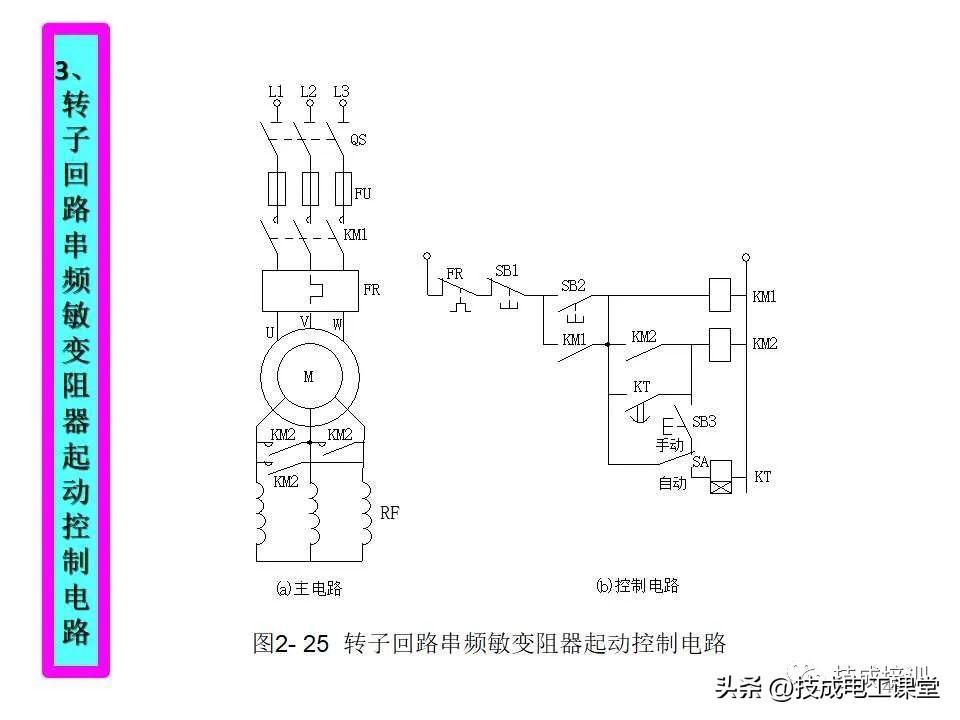

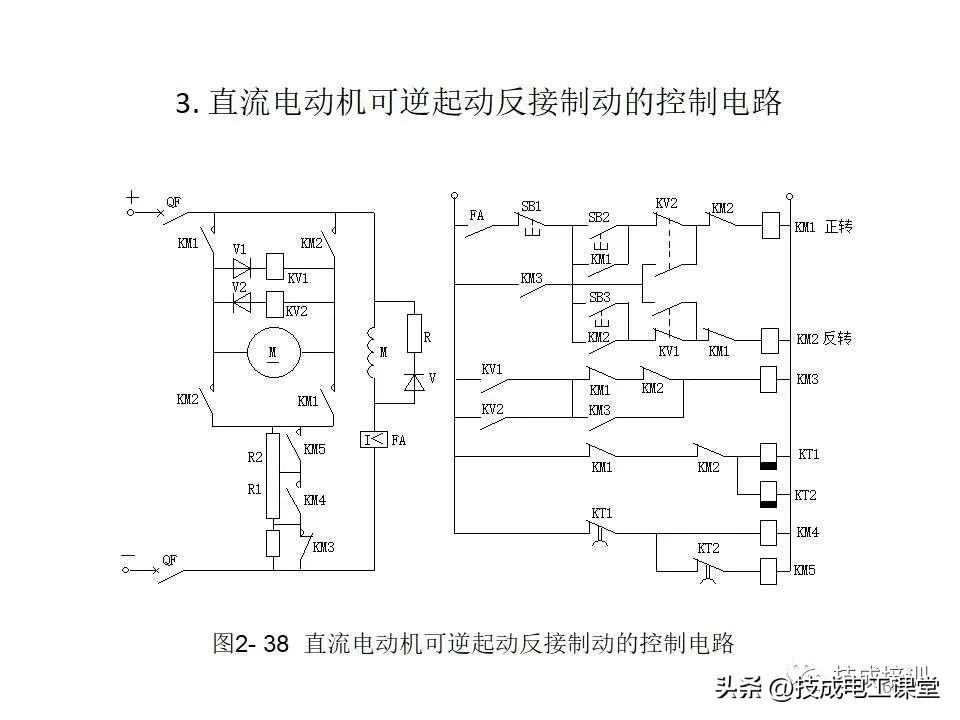

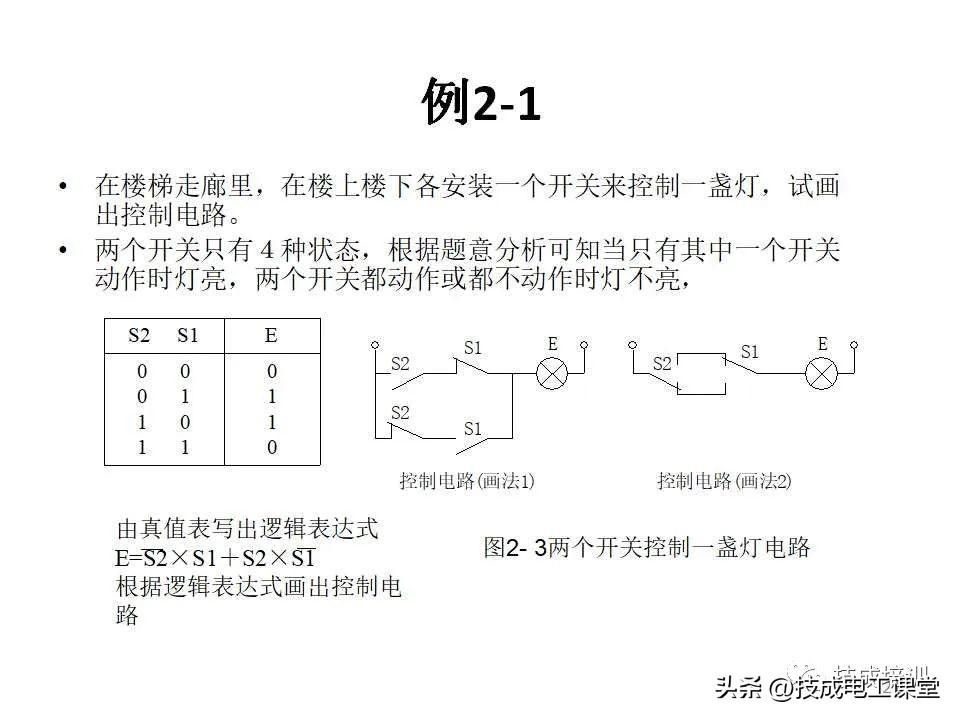

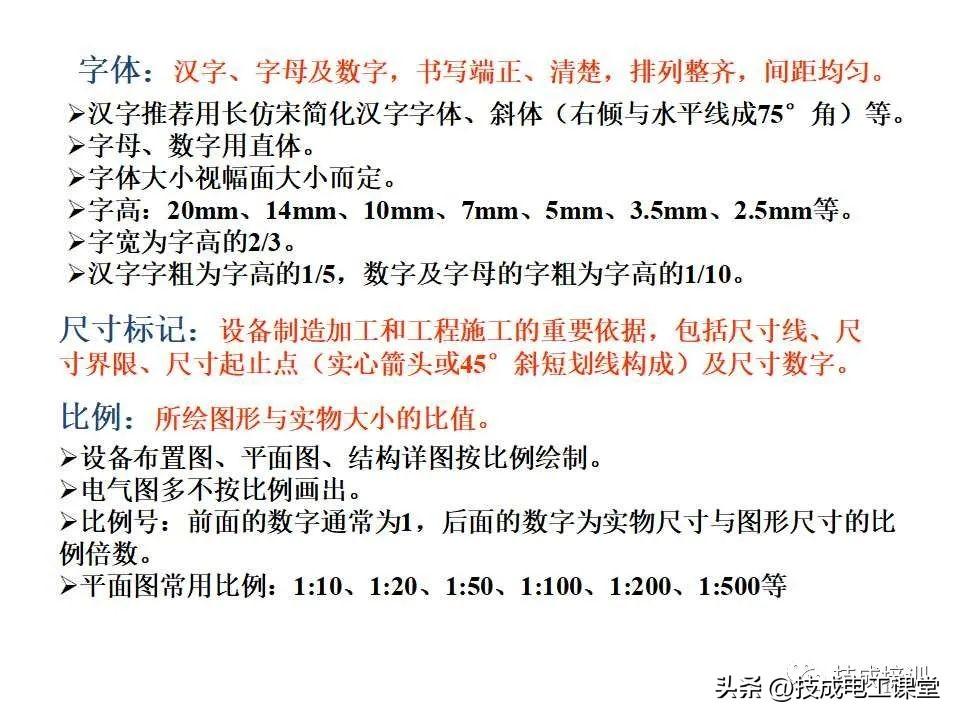

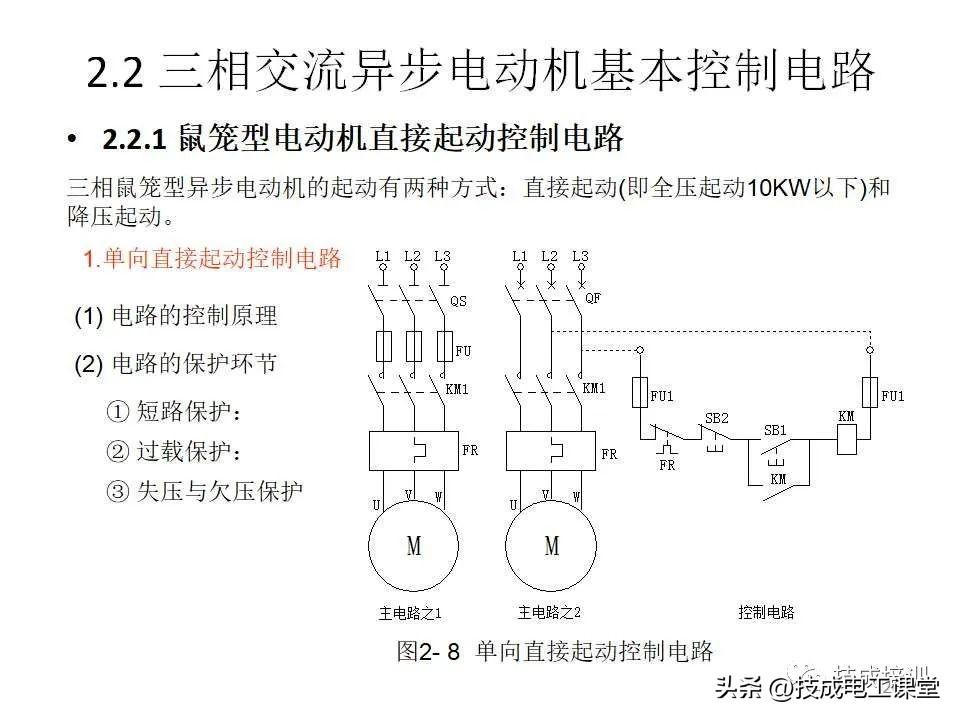

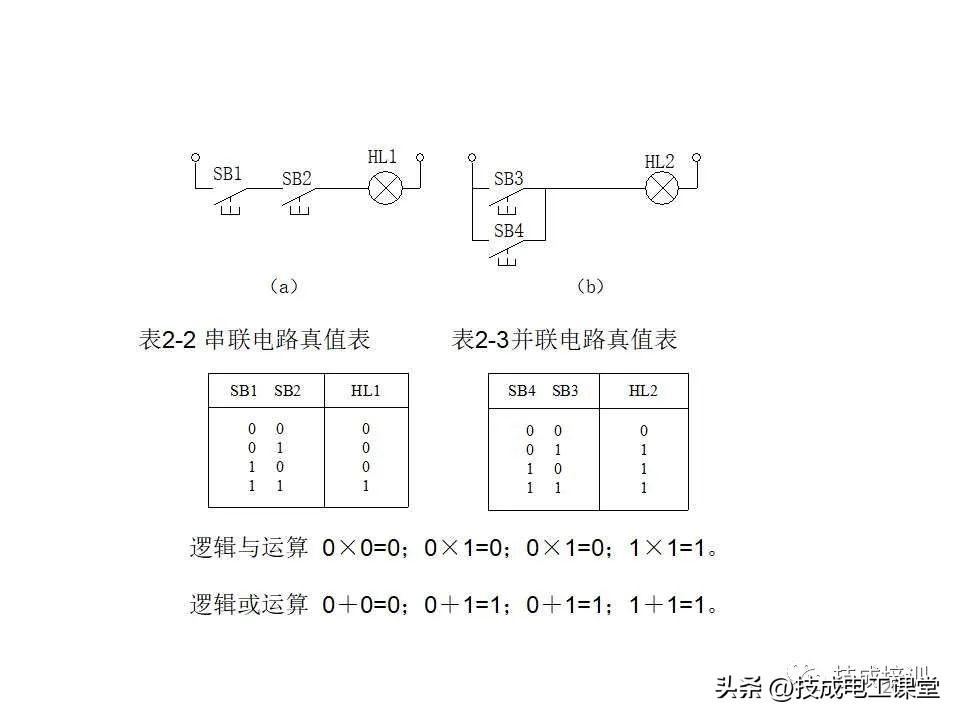

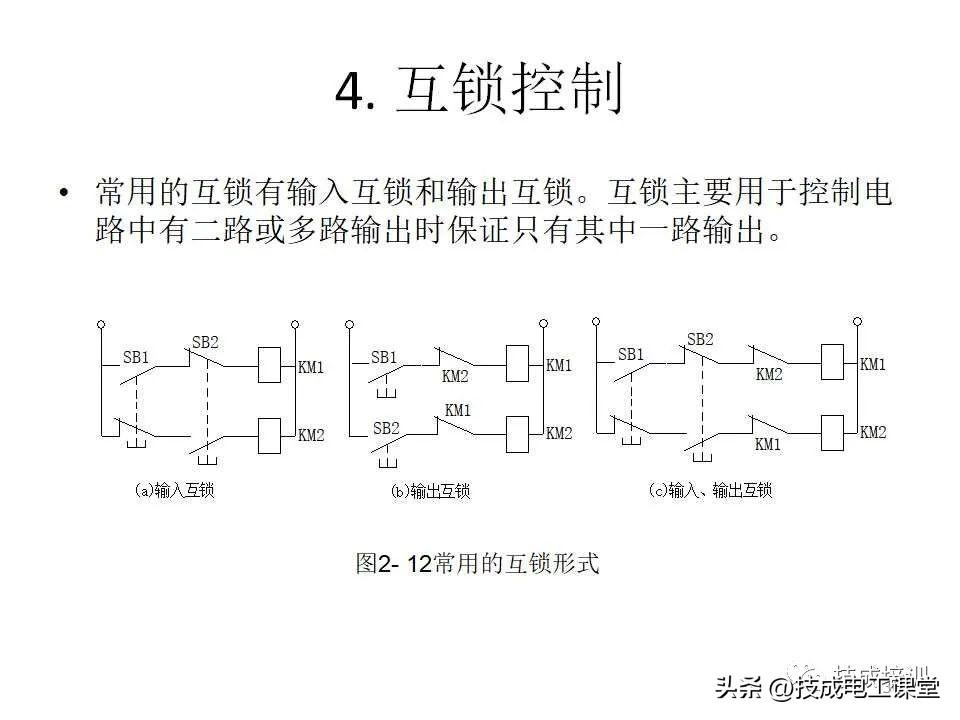

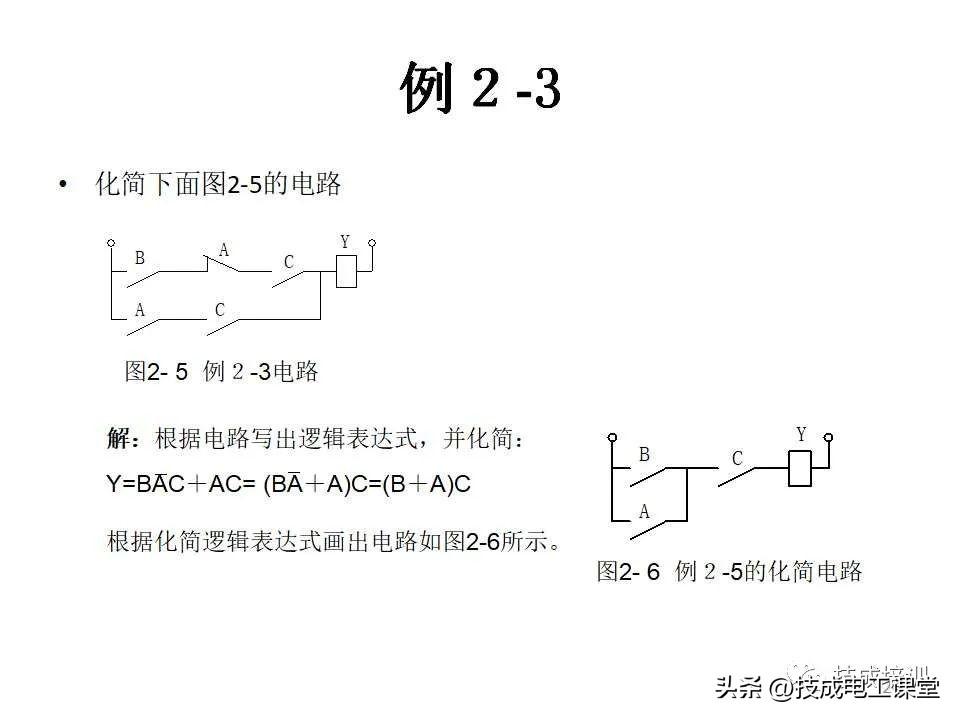

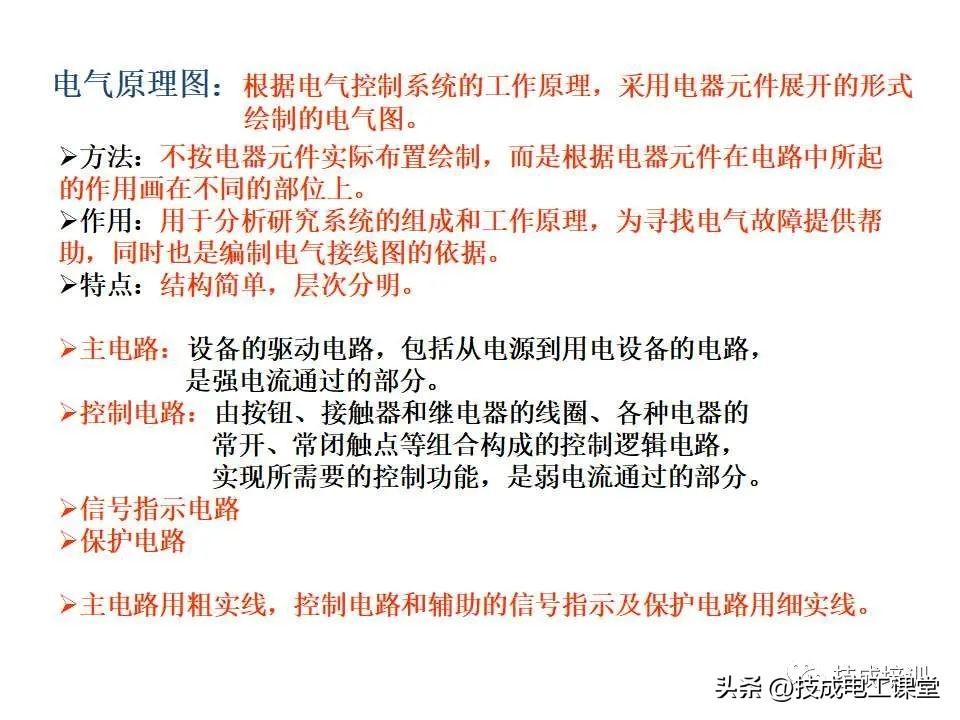

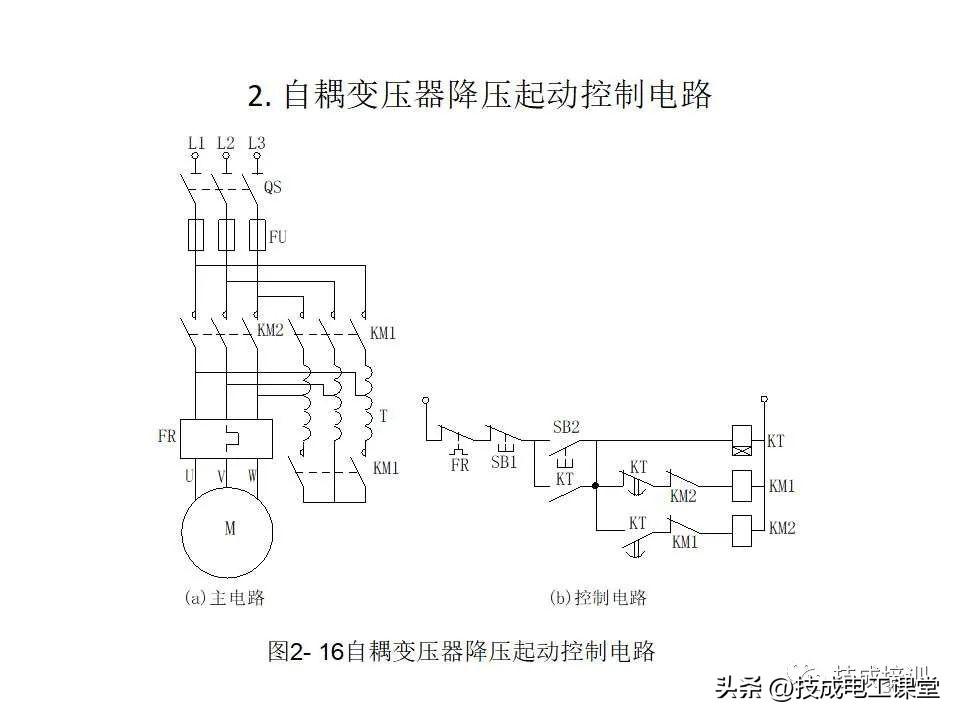

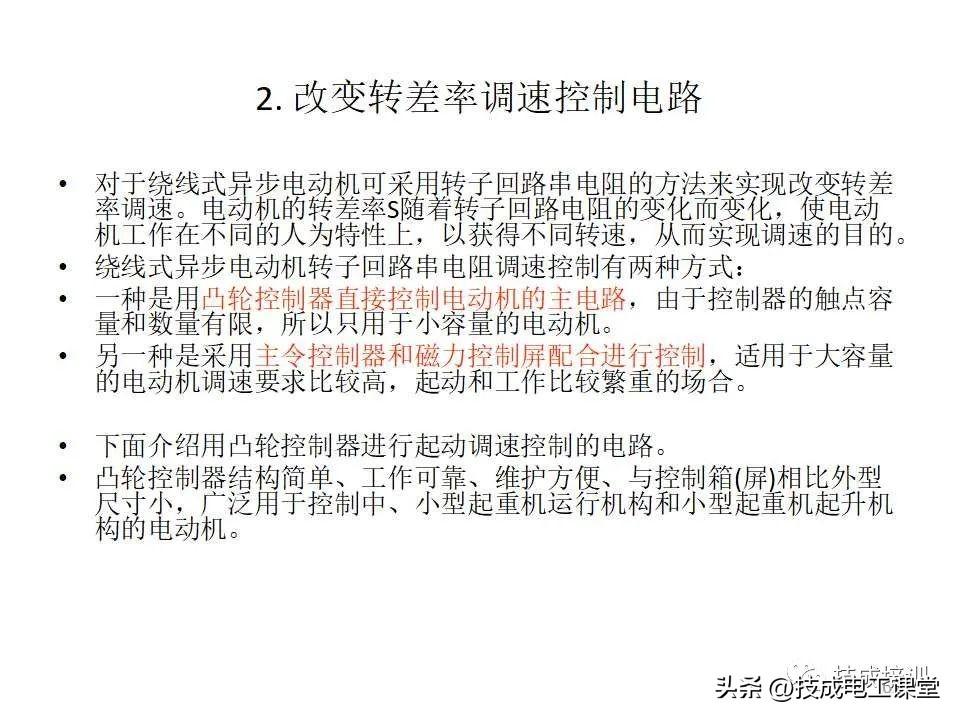

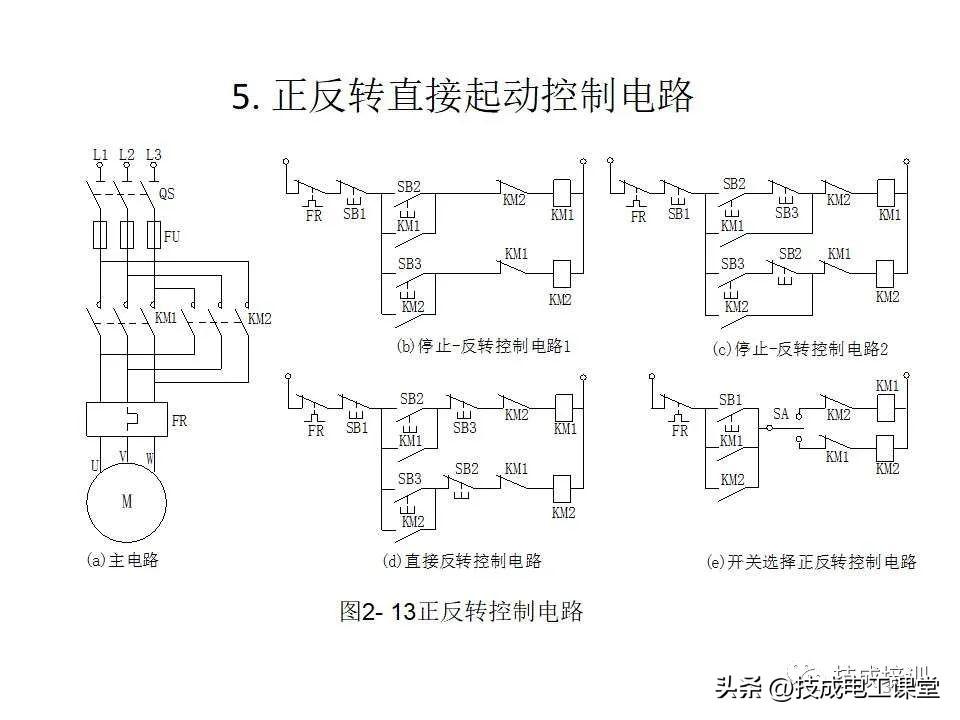

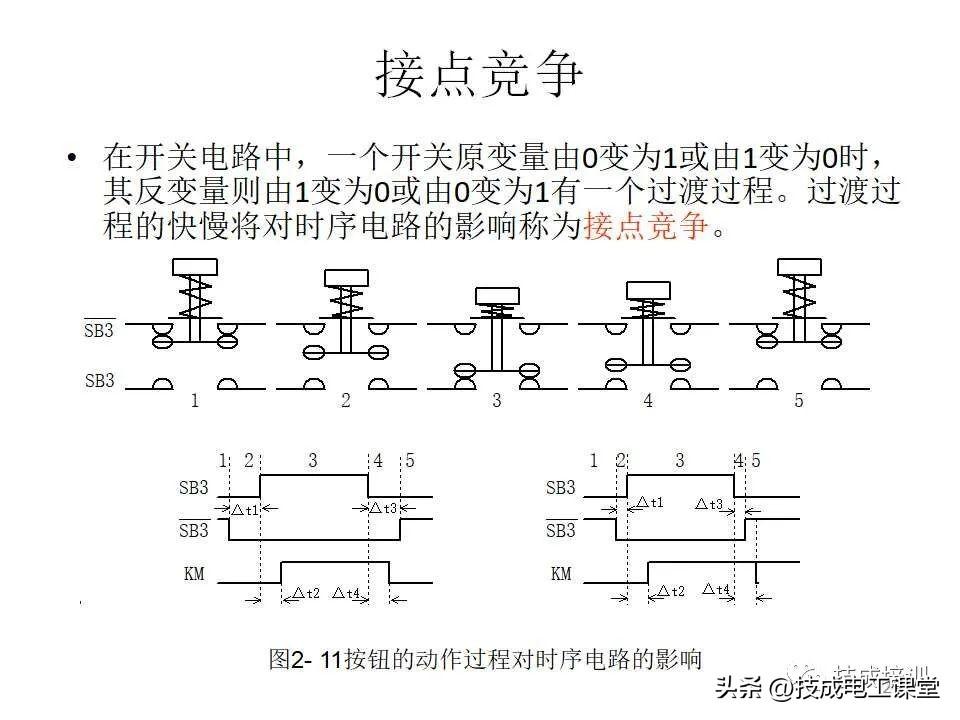

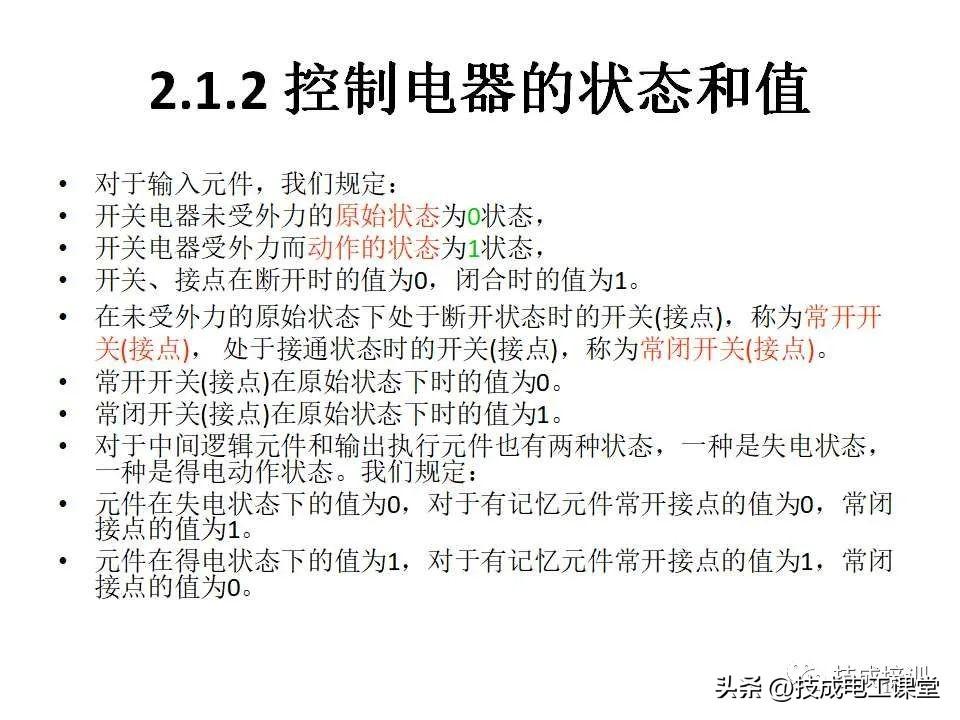

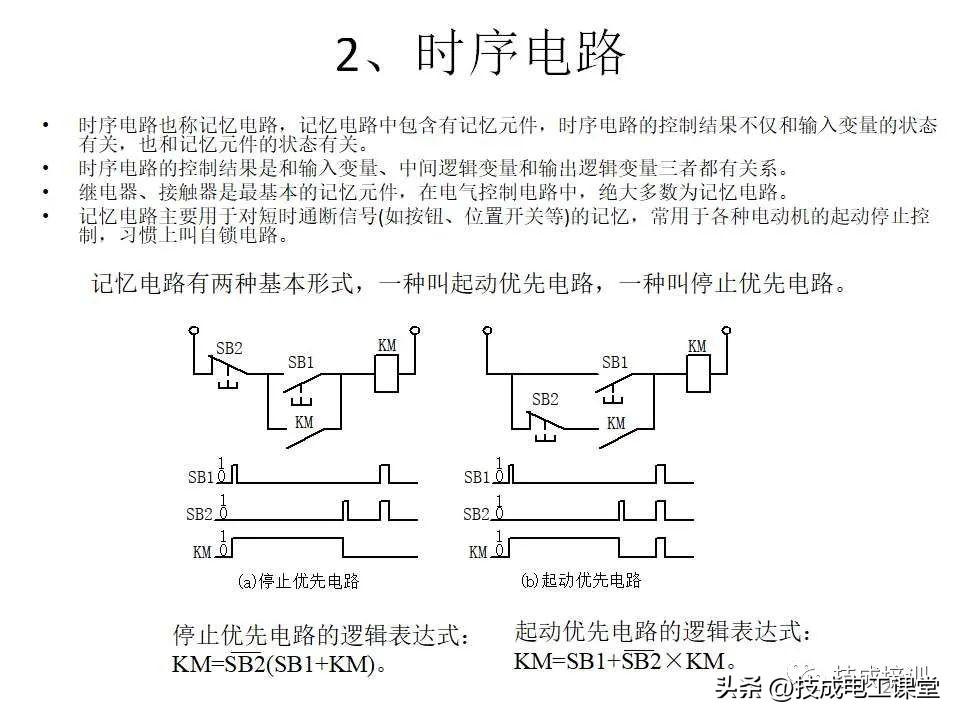

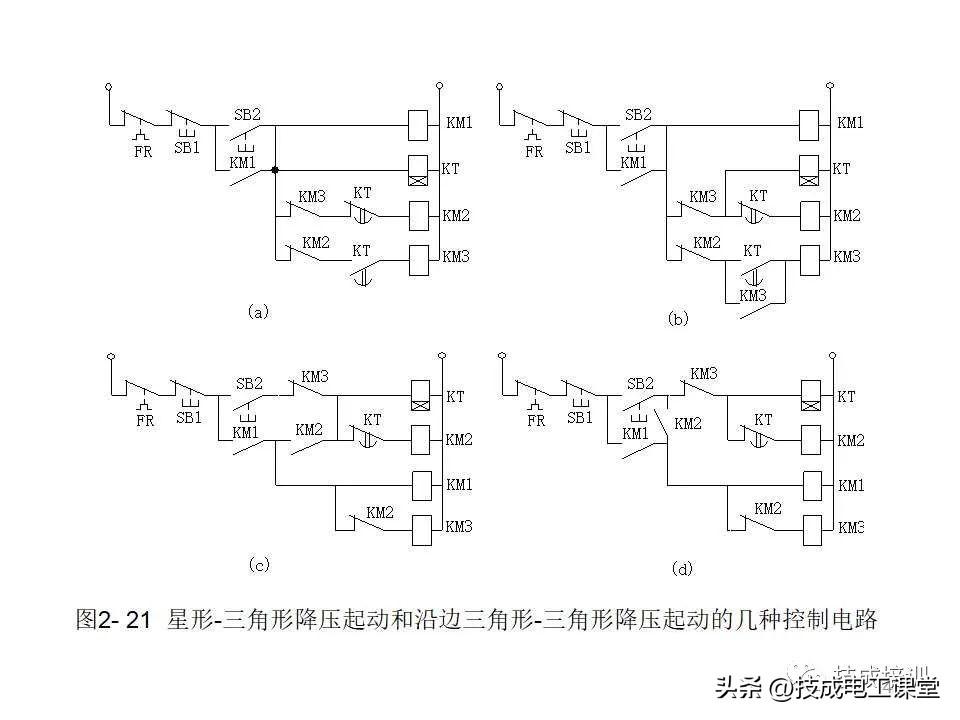

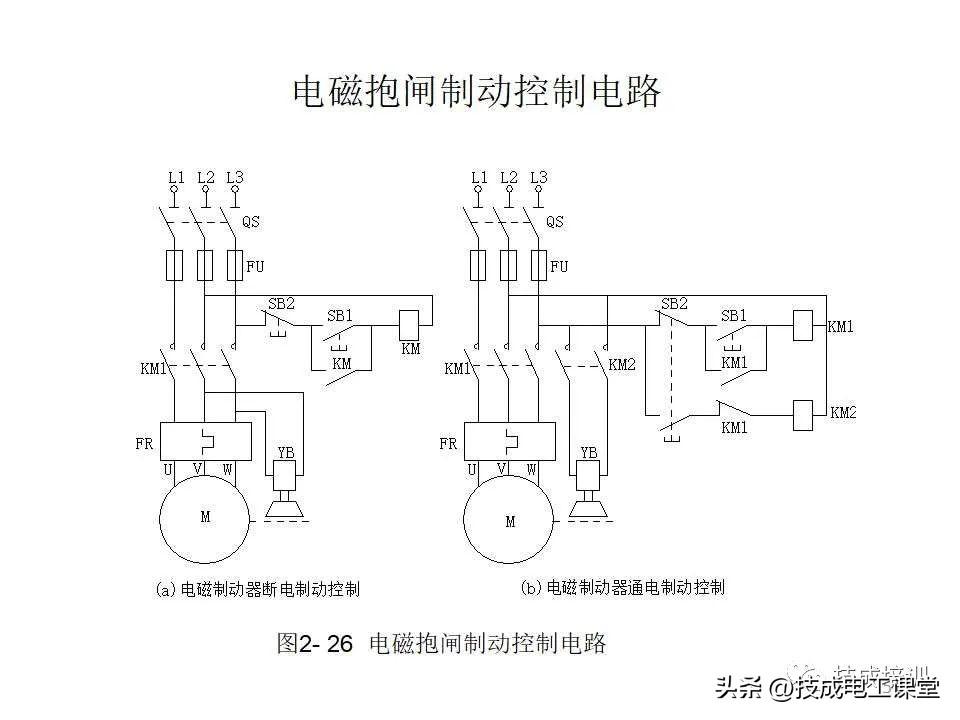

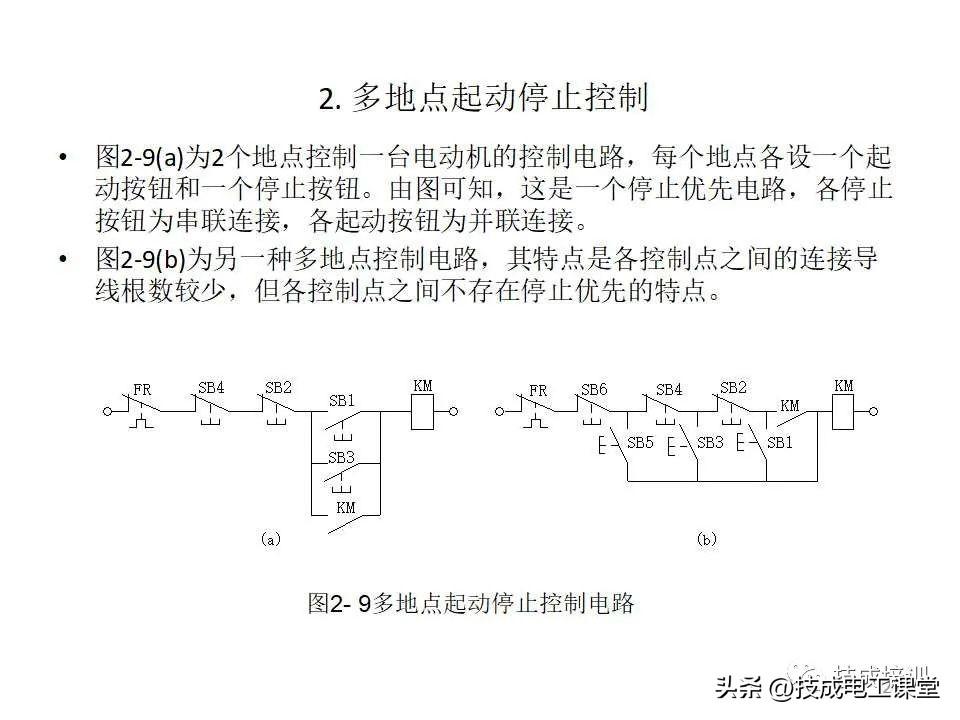

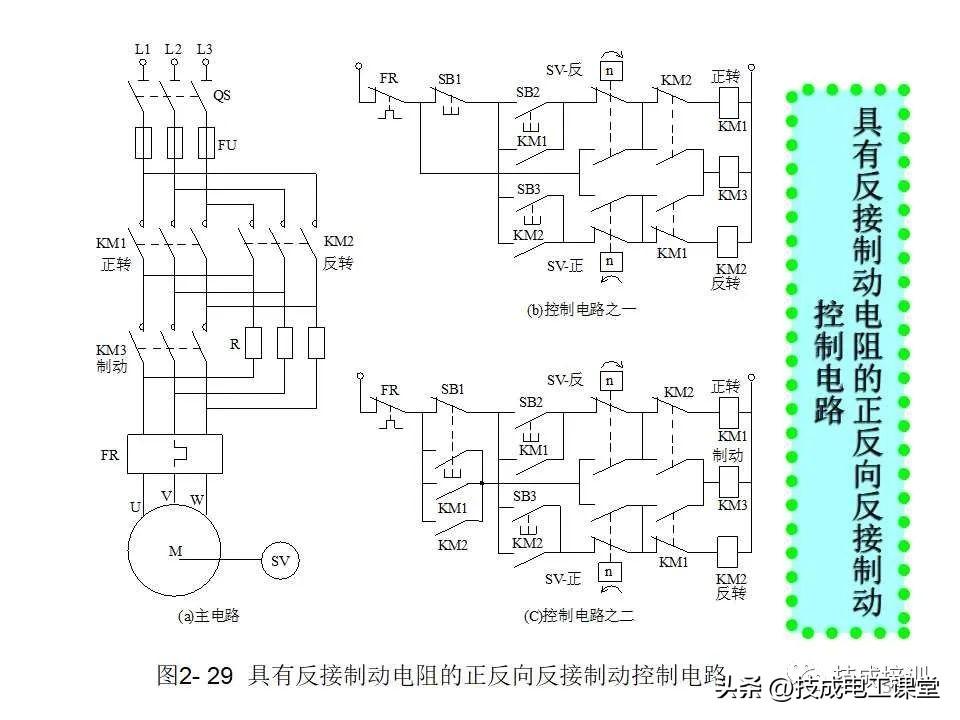

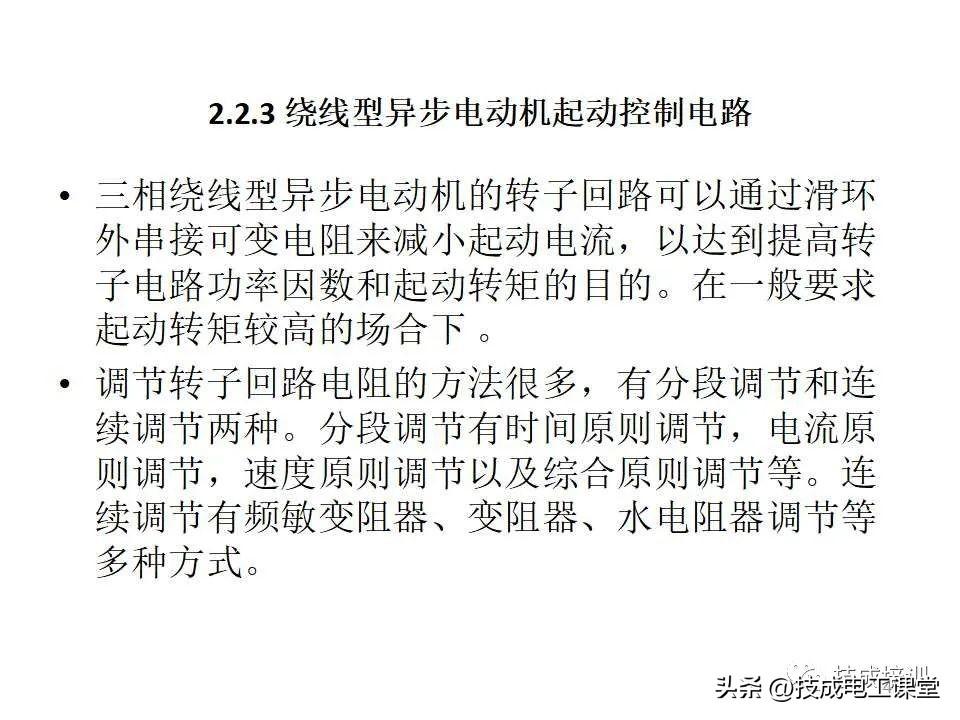

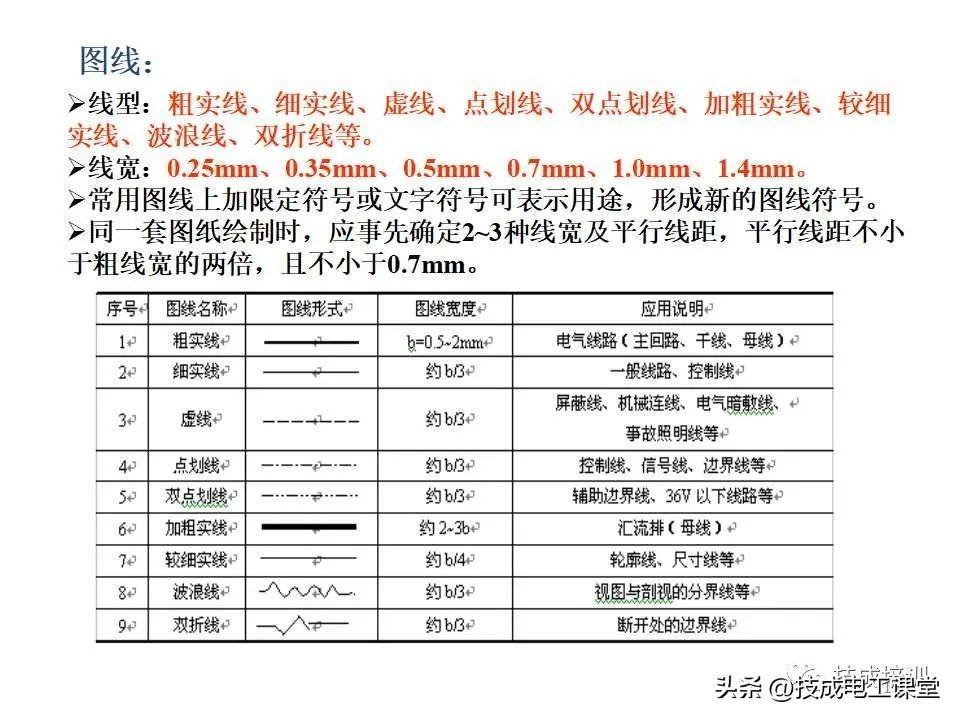

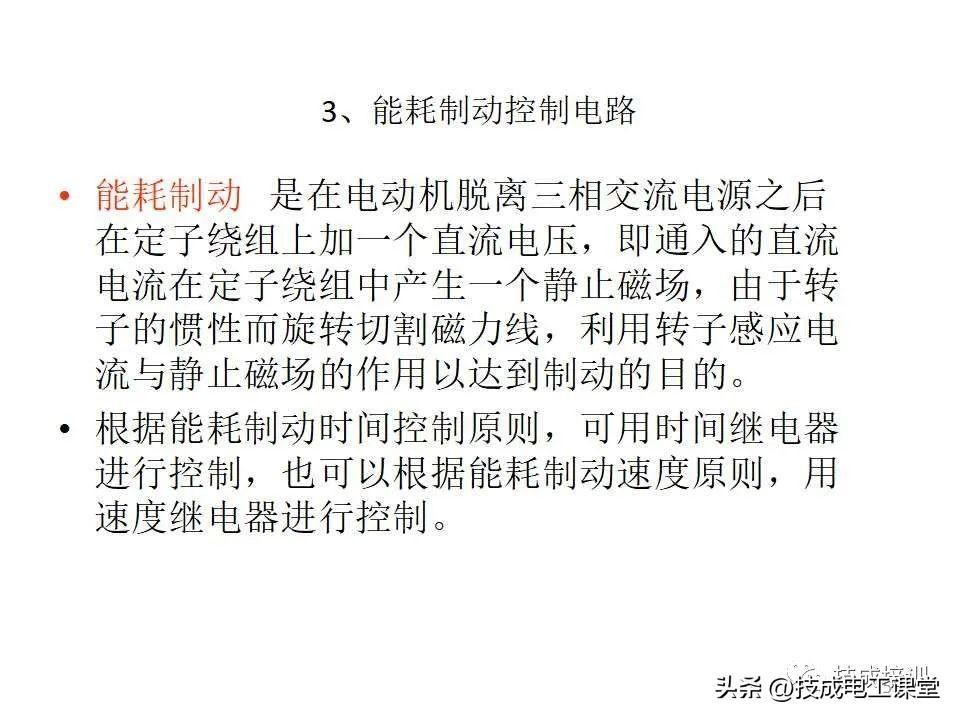

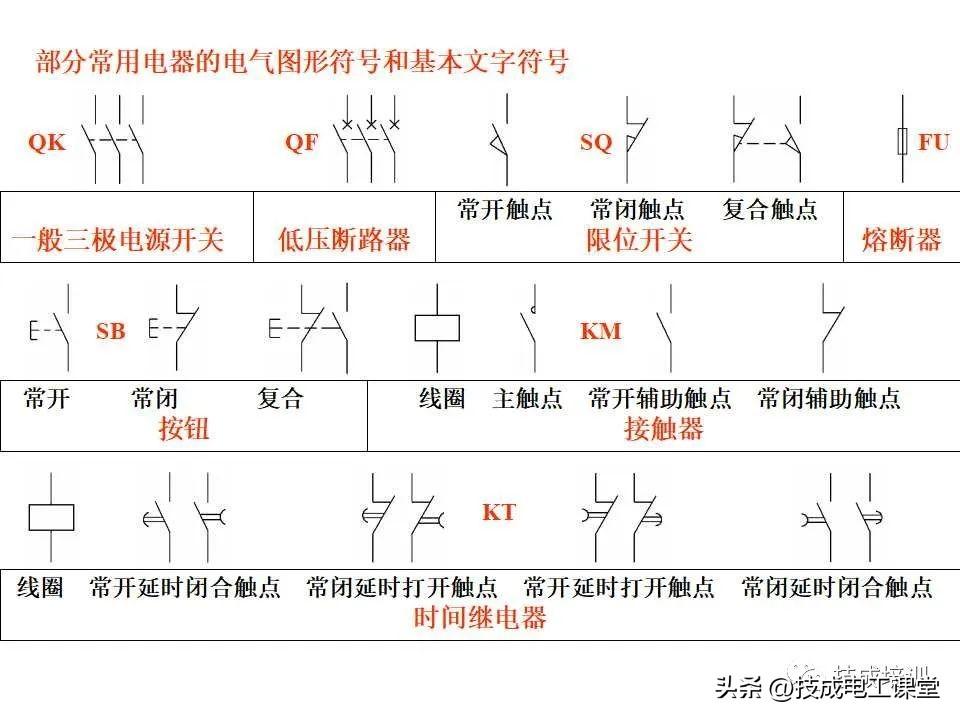

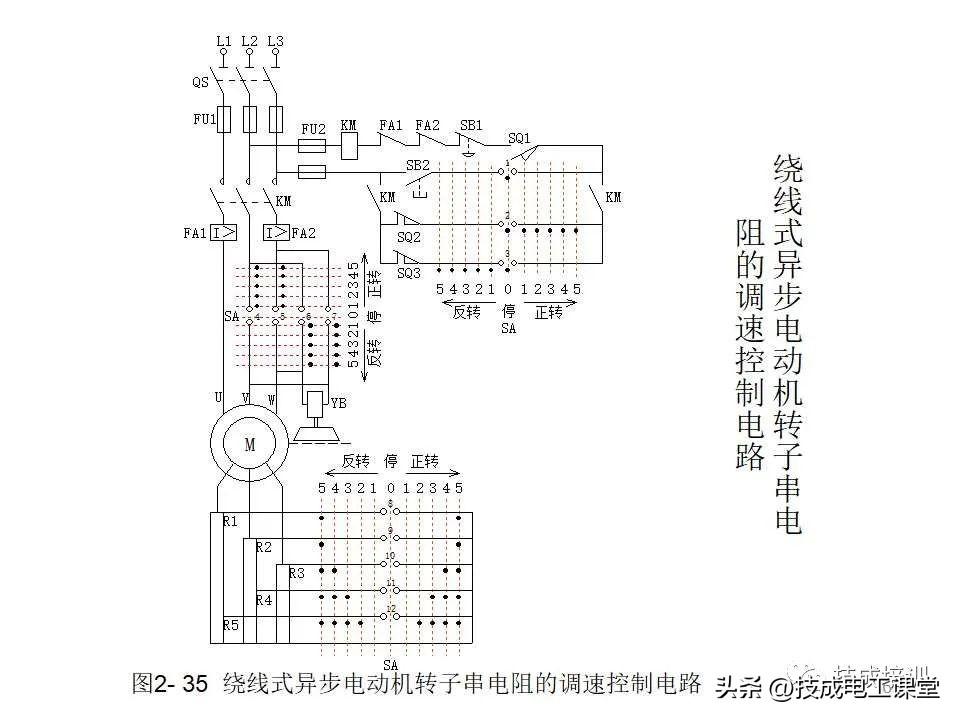

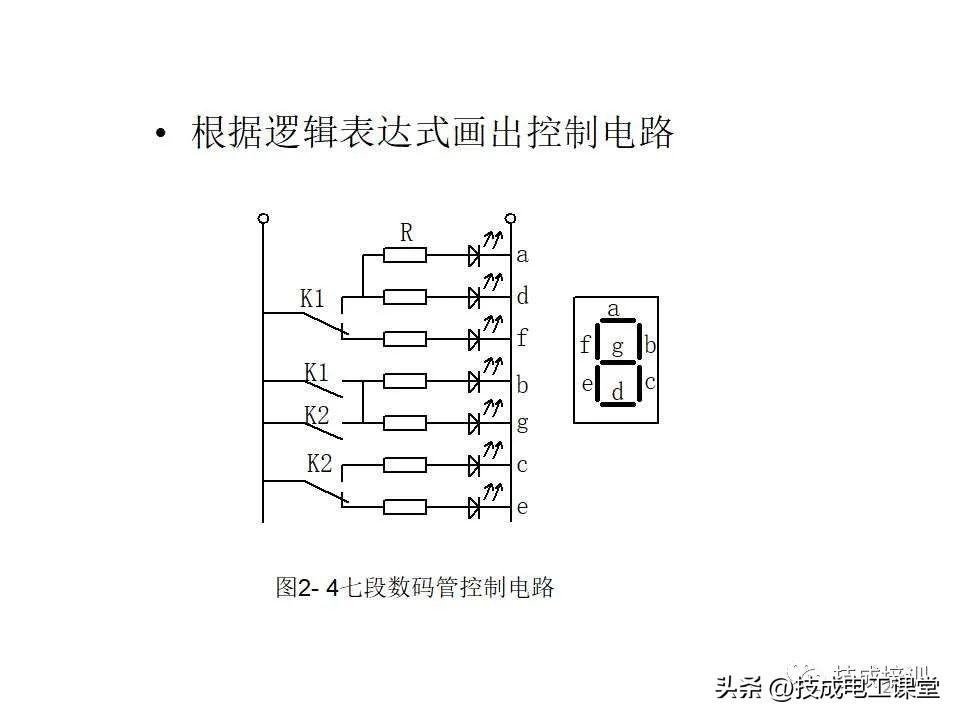

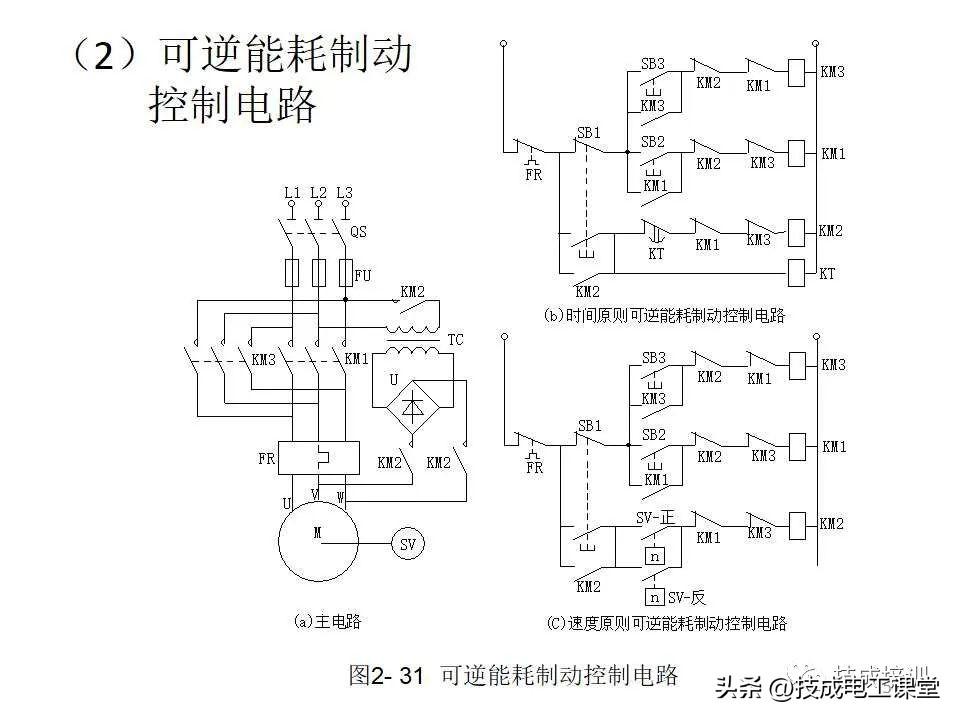

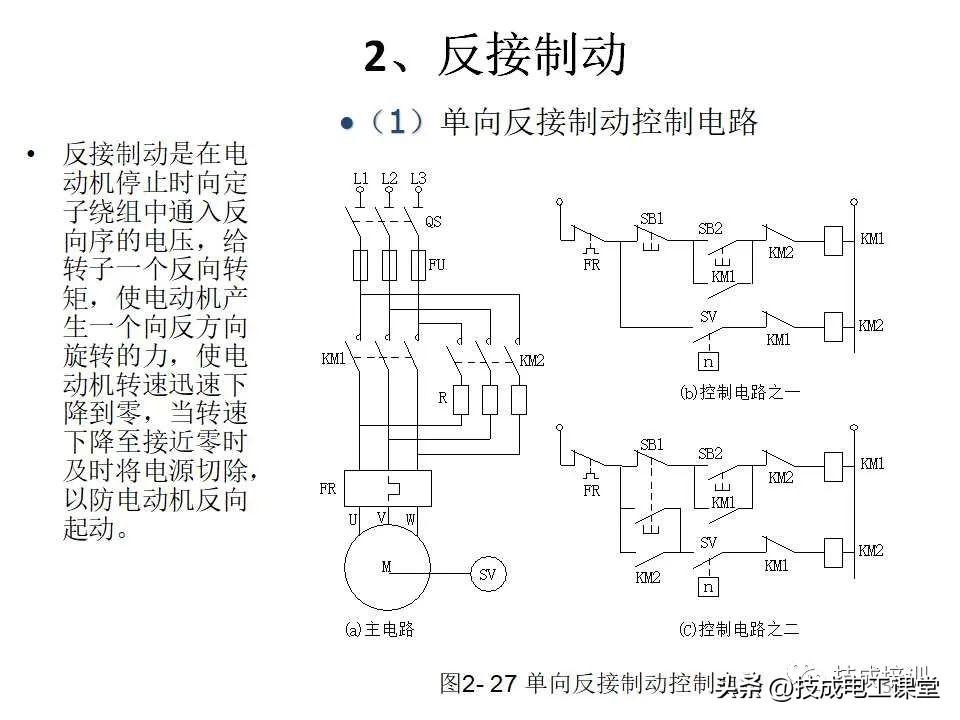

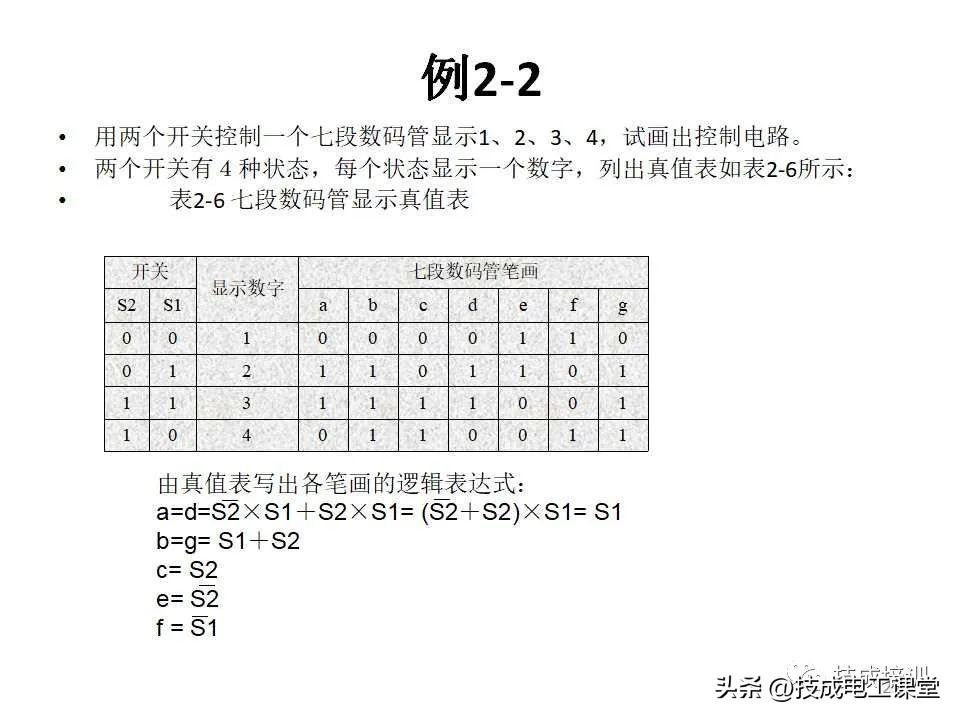

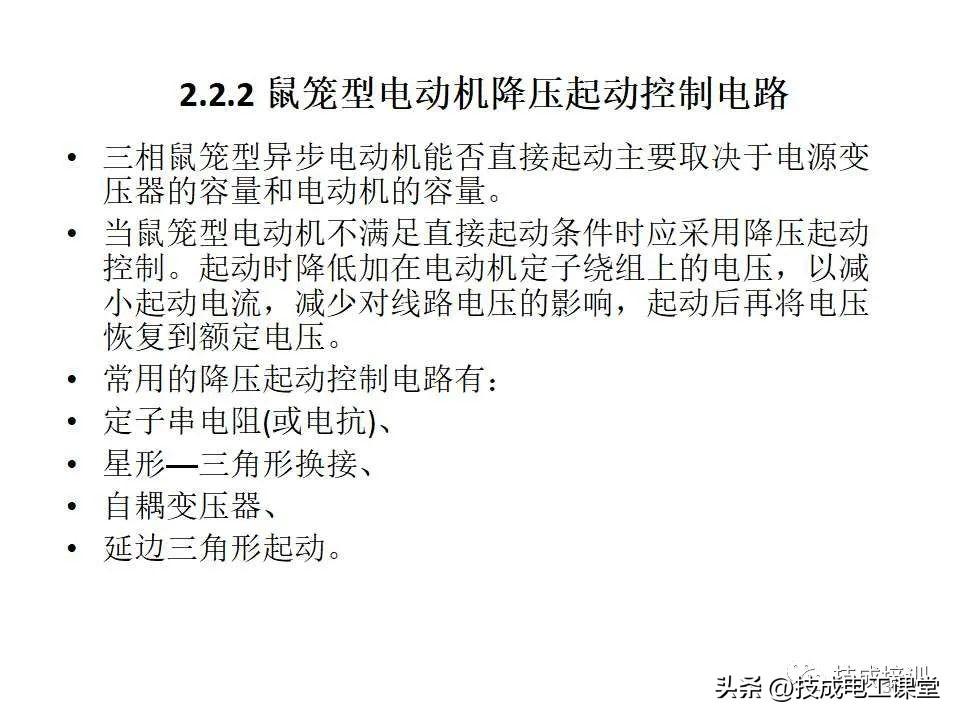

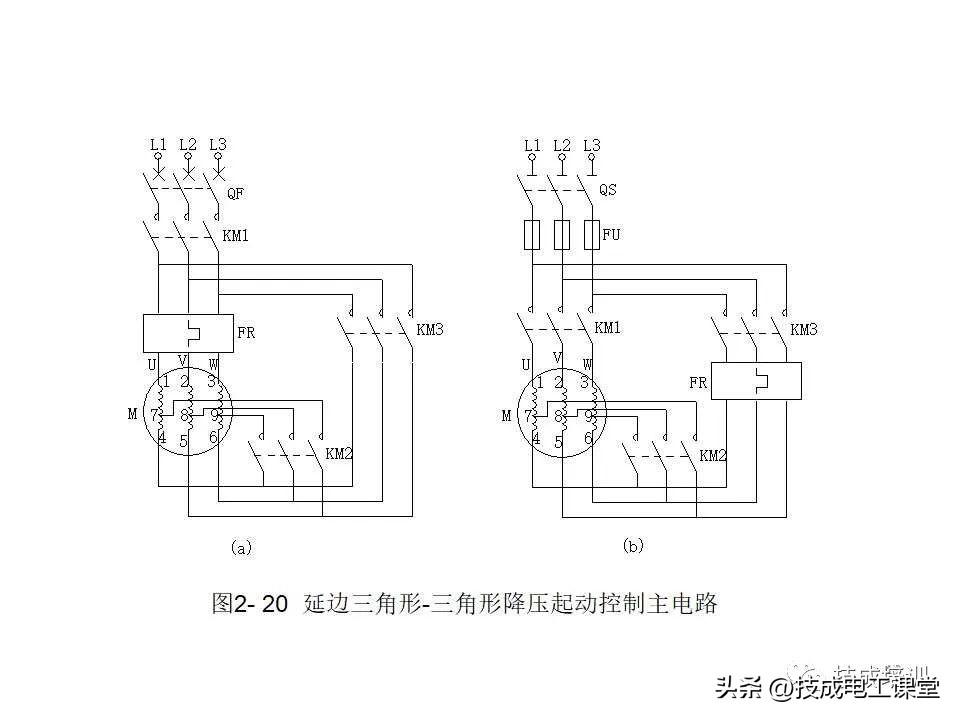

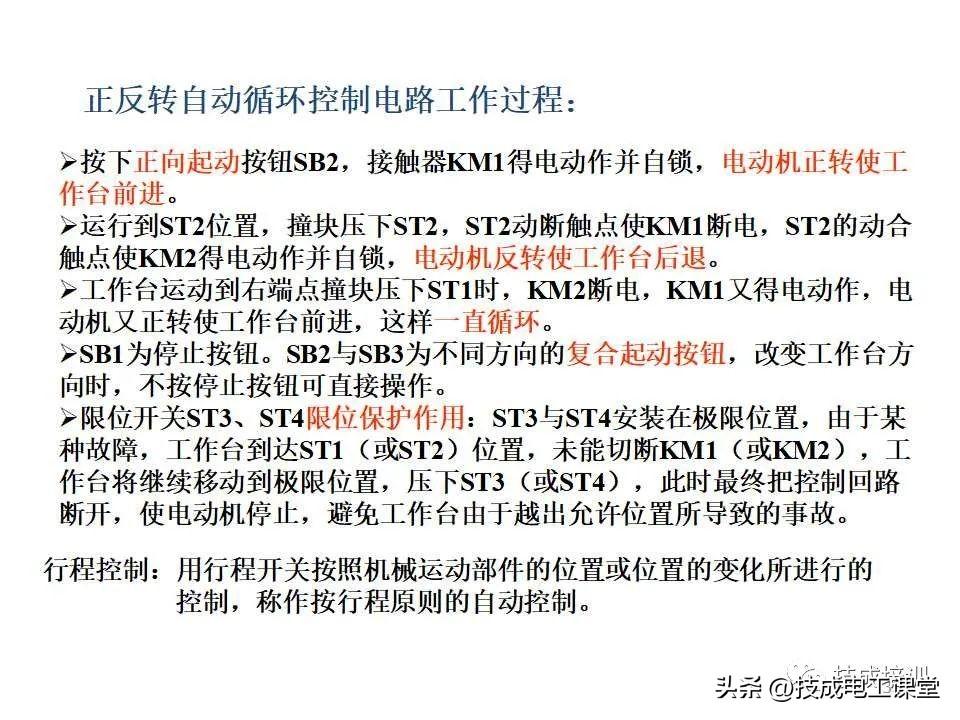

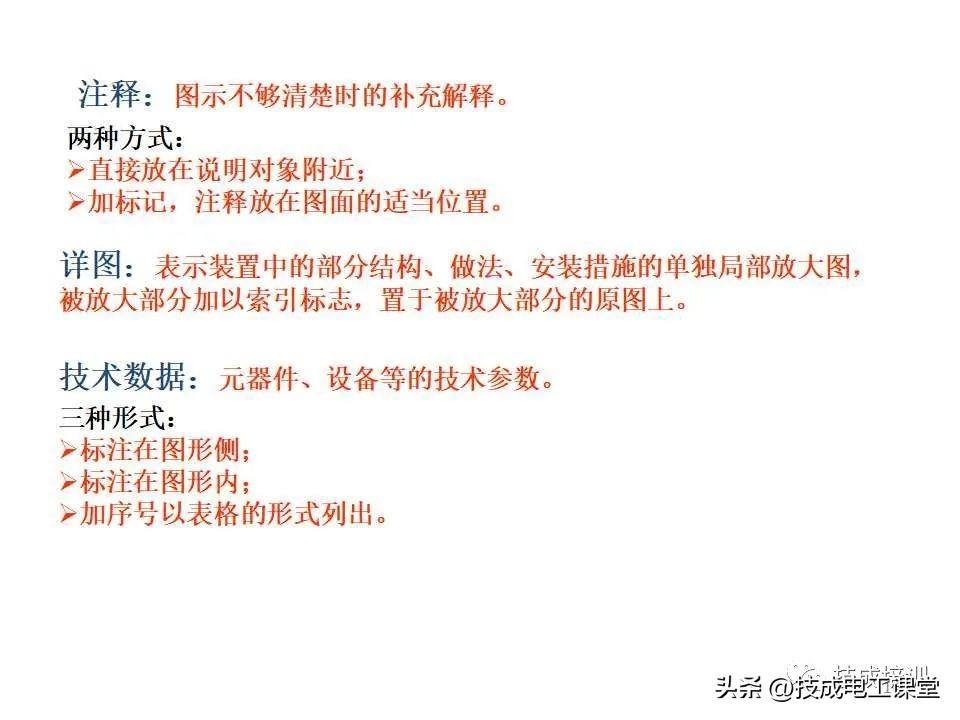

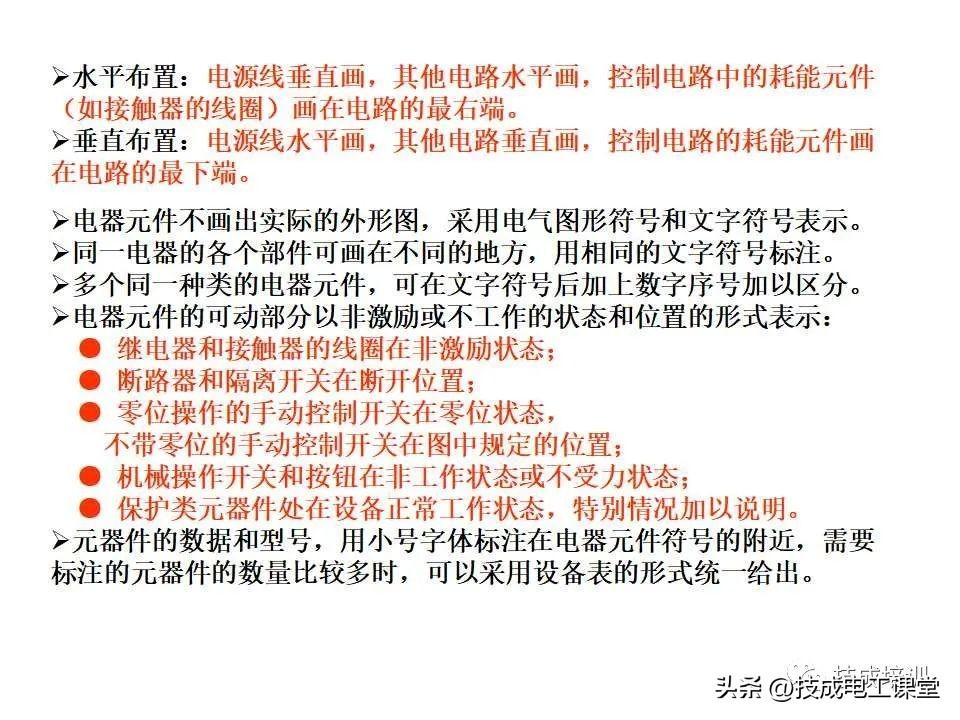

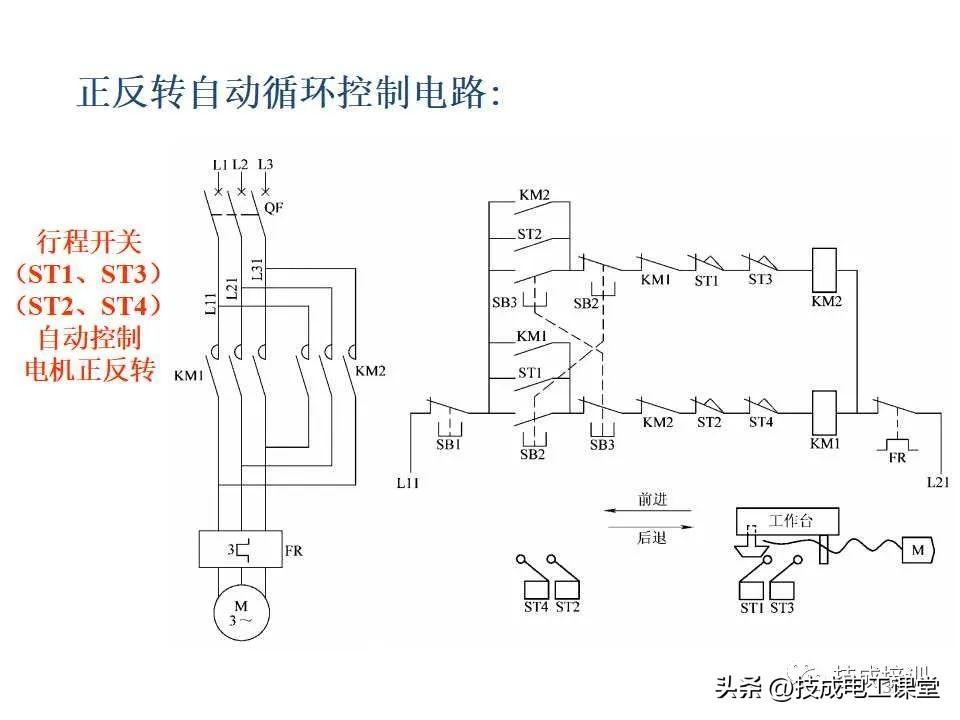

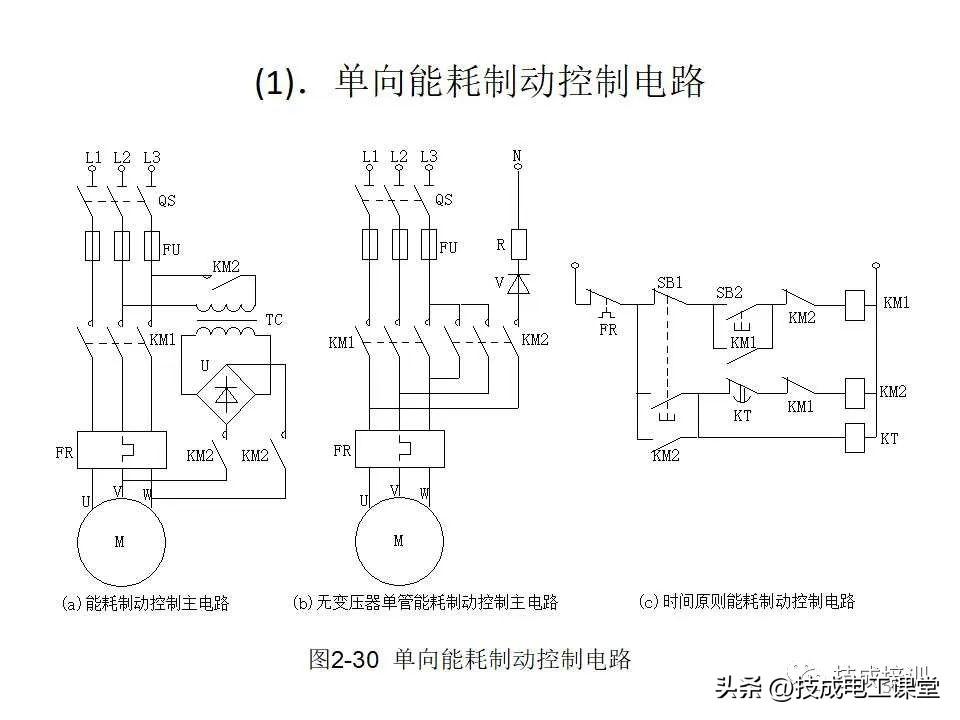

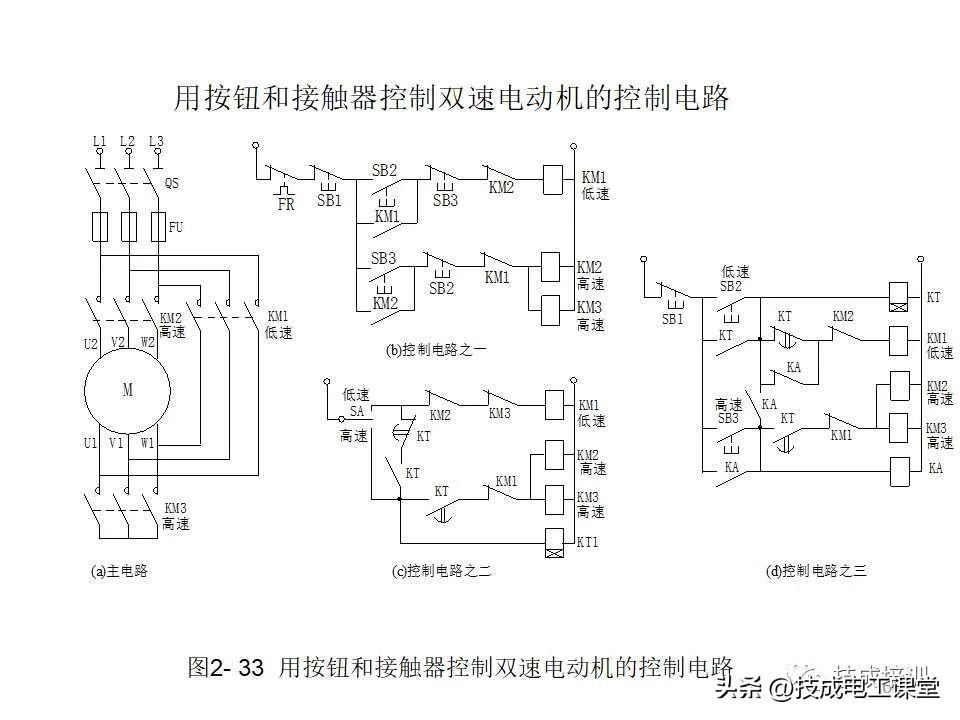

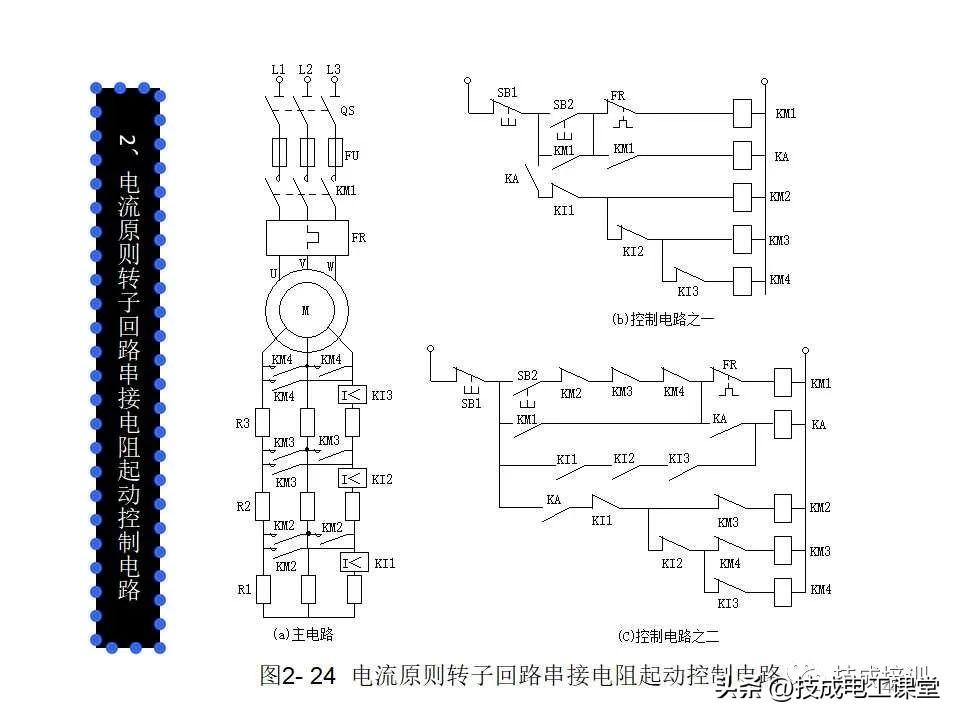

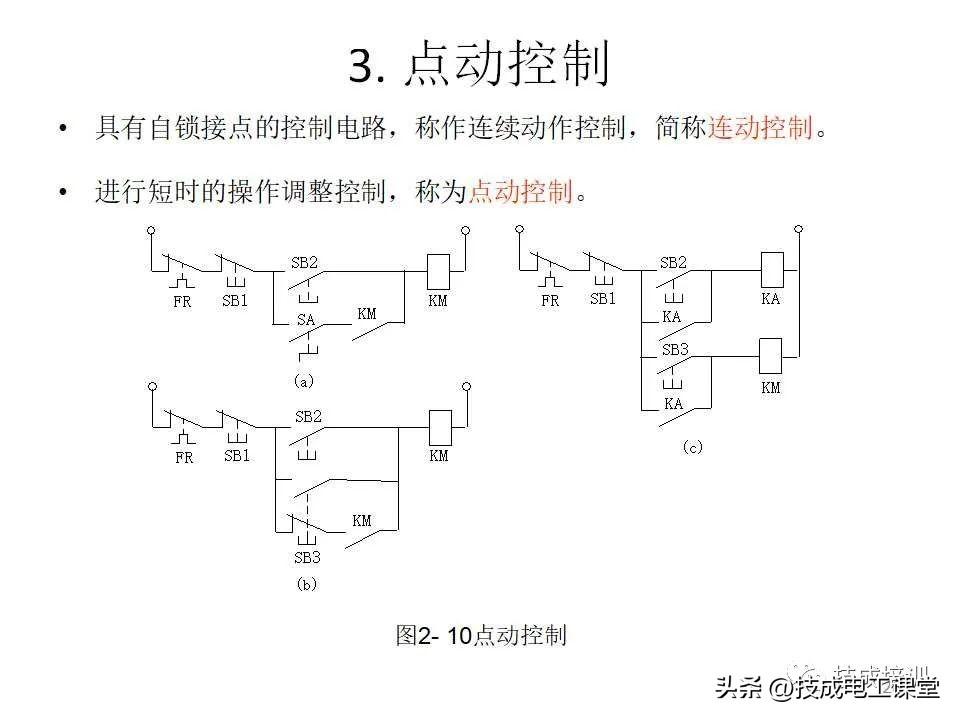

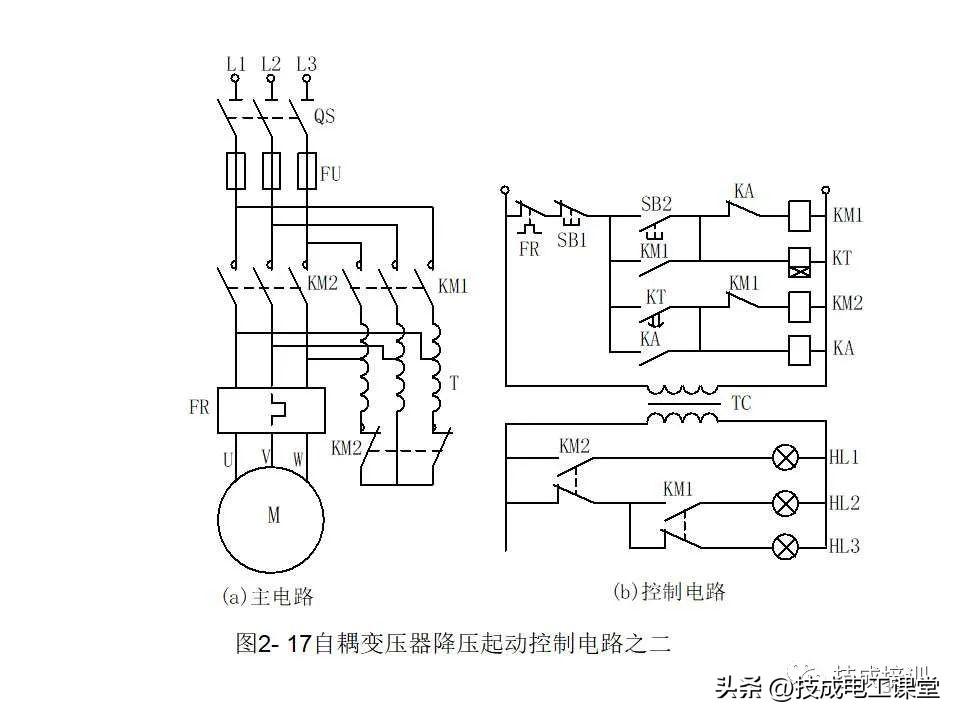

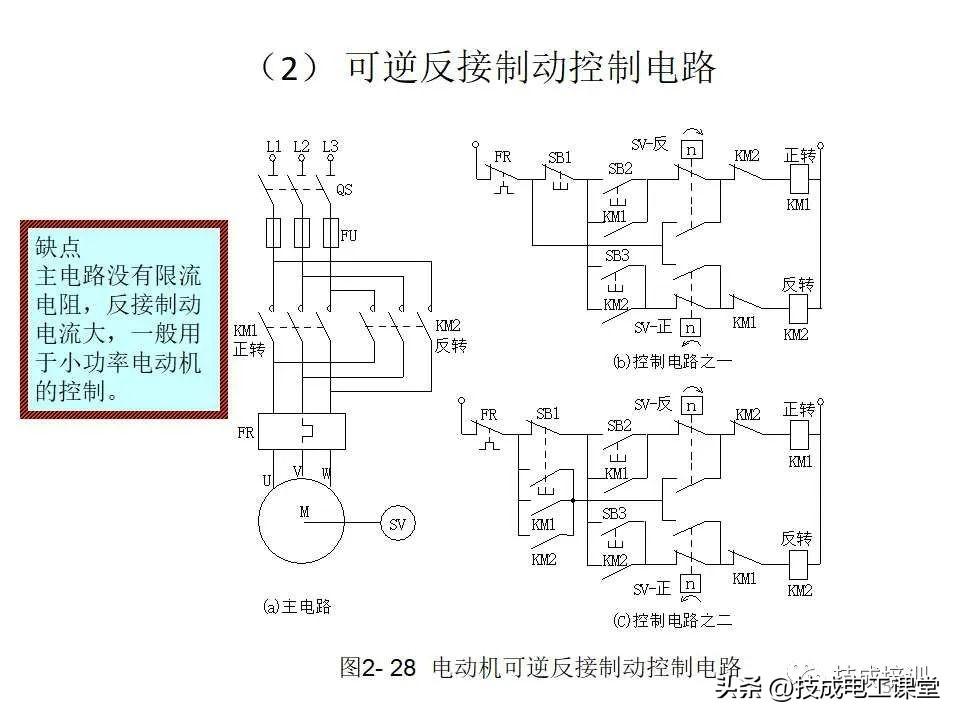

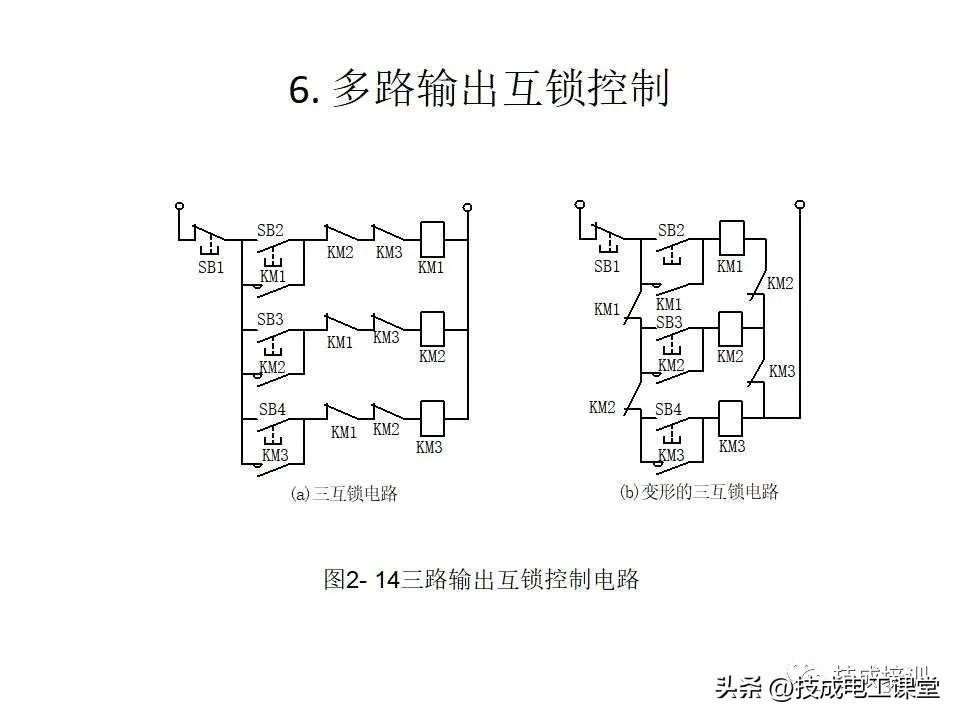

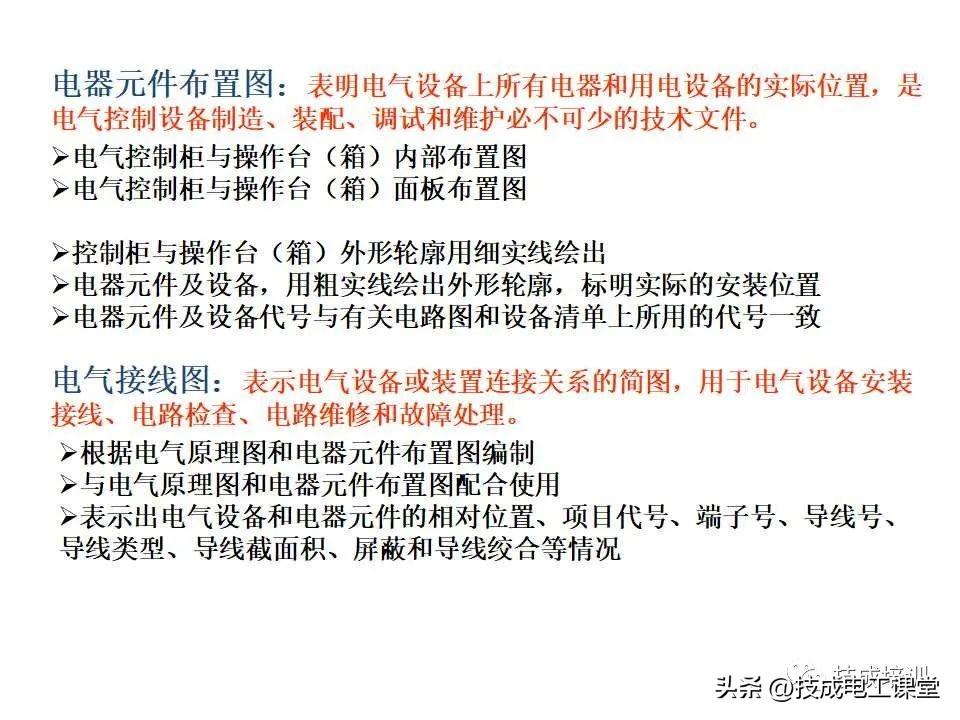

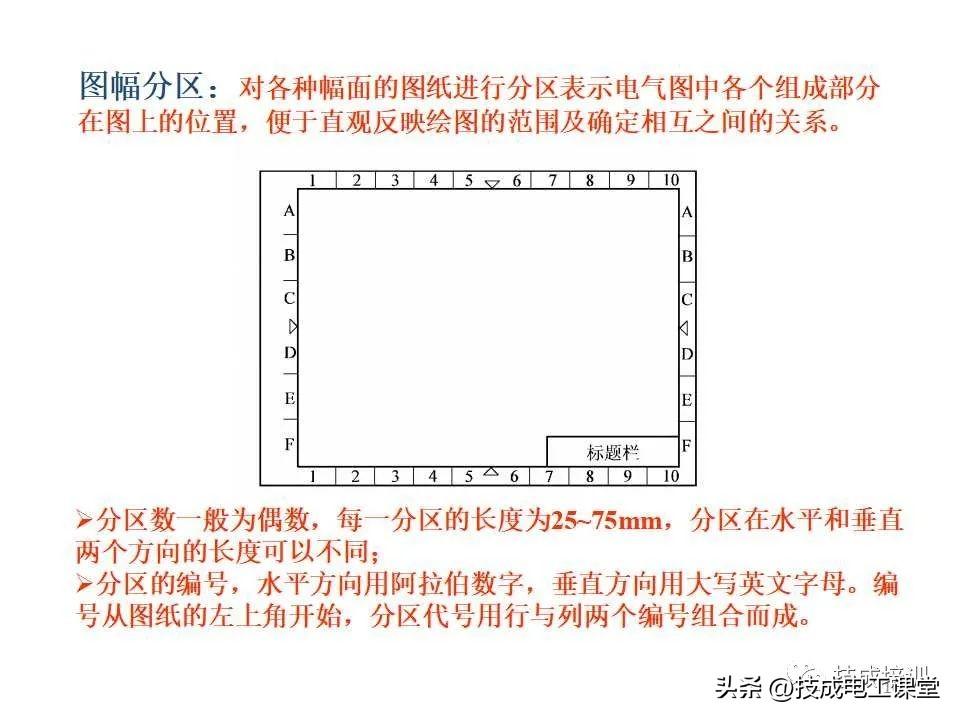

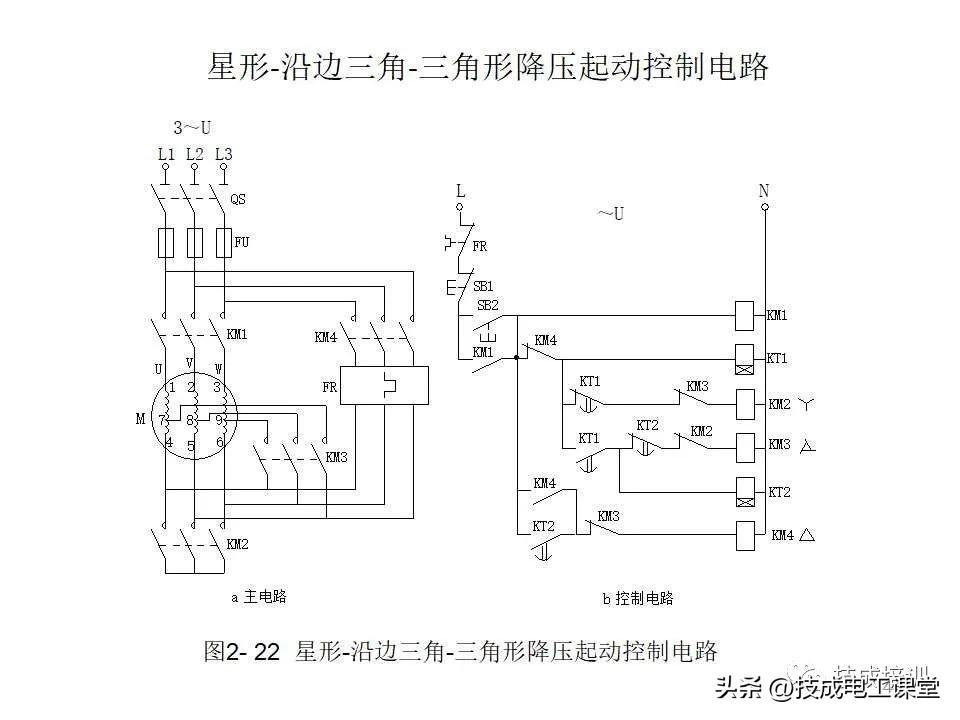

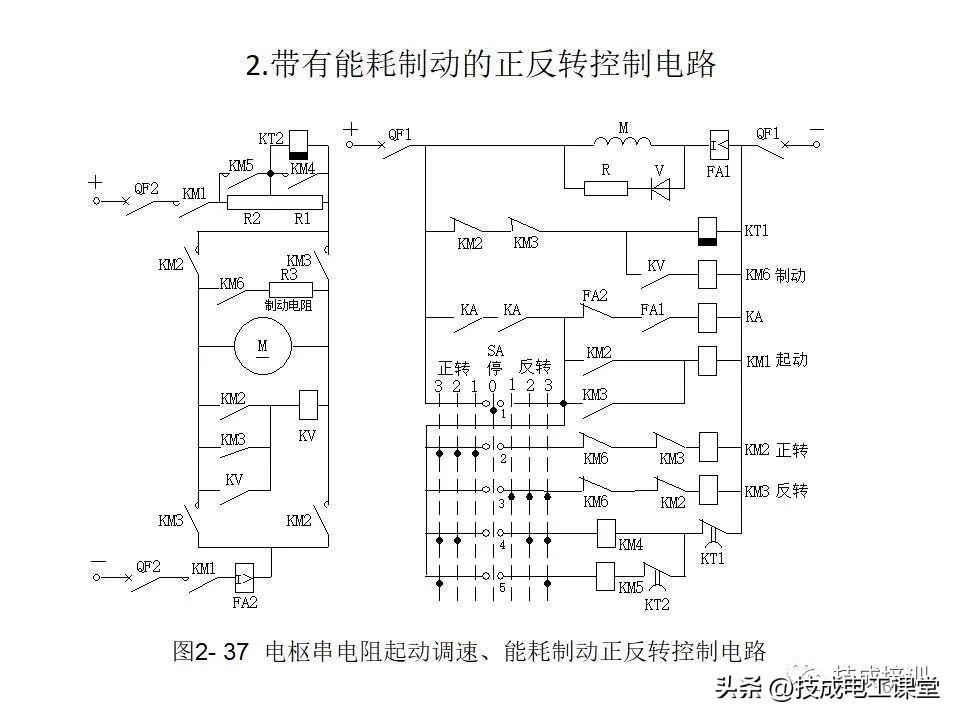

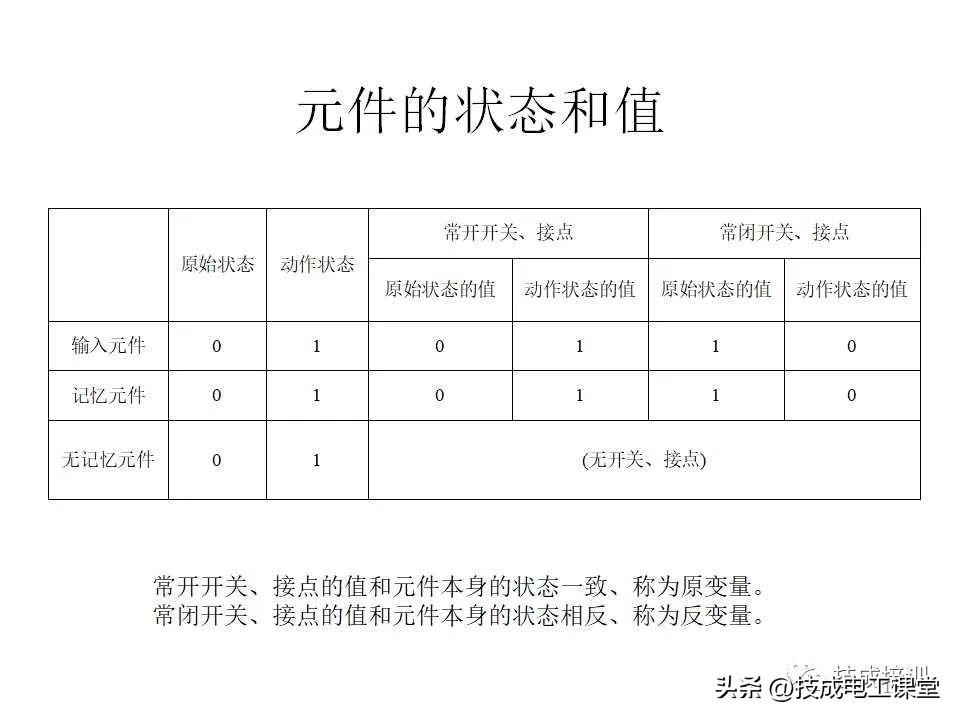

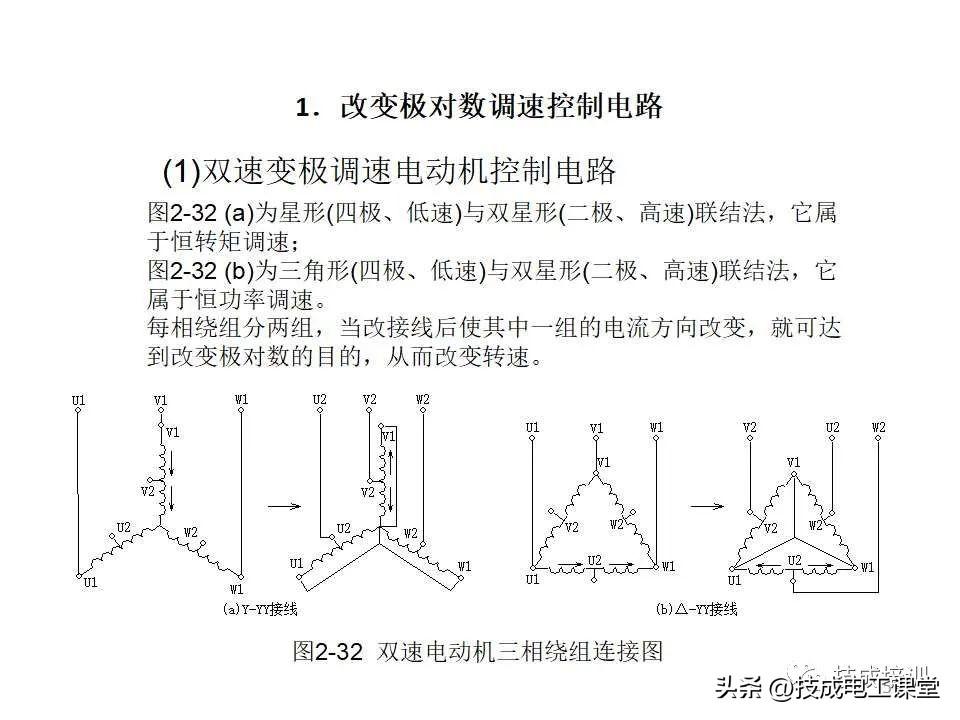

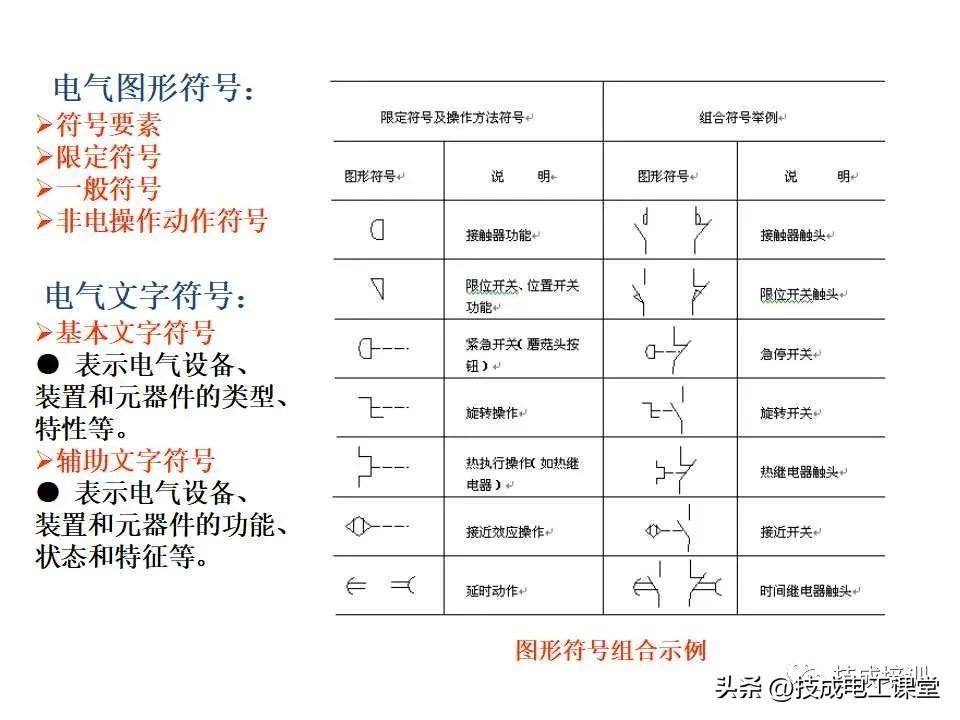

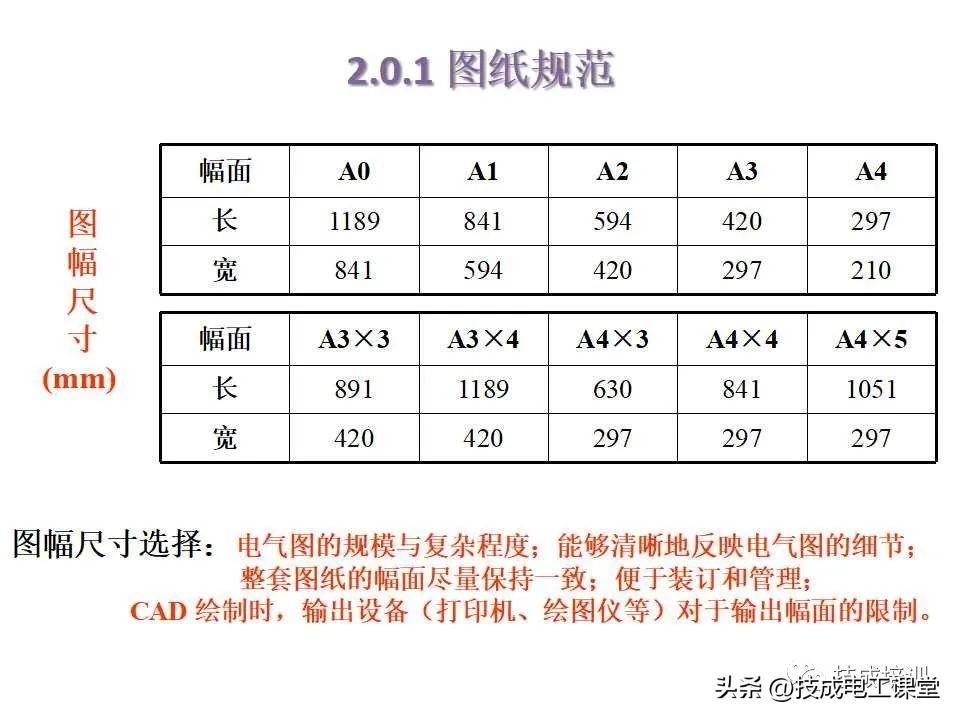

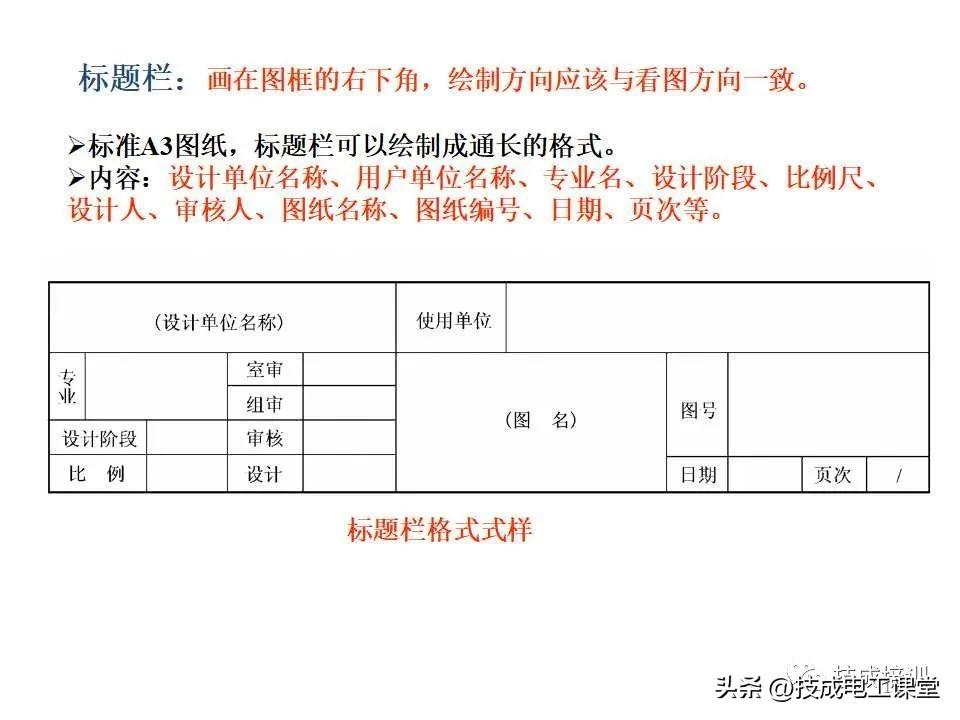

详解电气控制基本电路：电气控制系统图、控制电路、直流电动机等

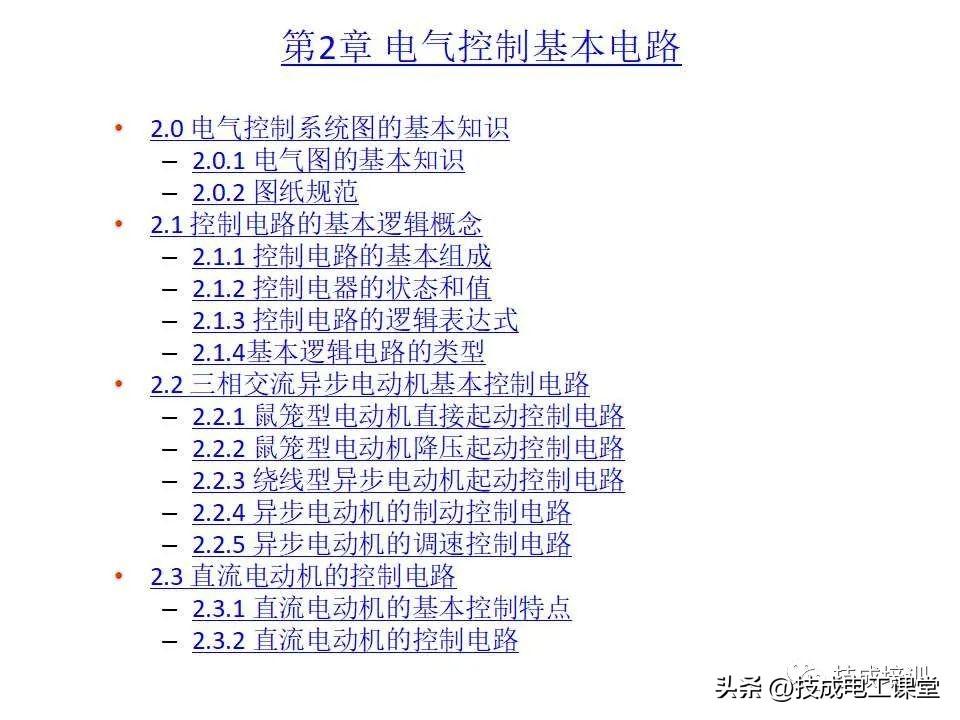

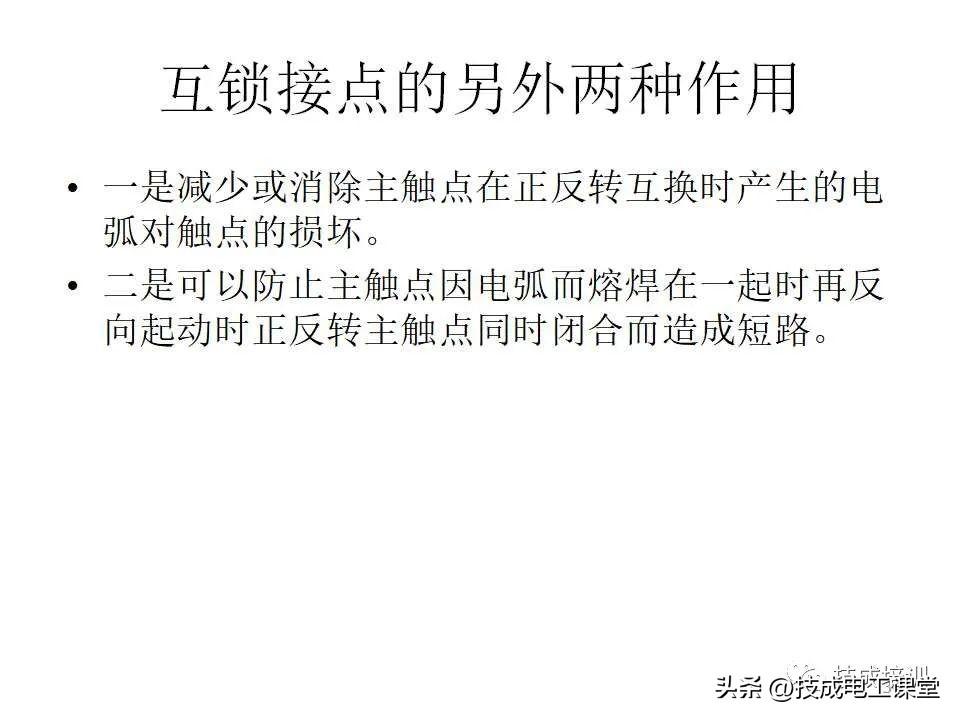

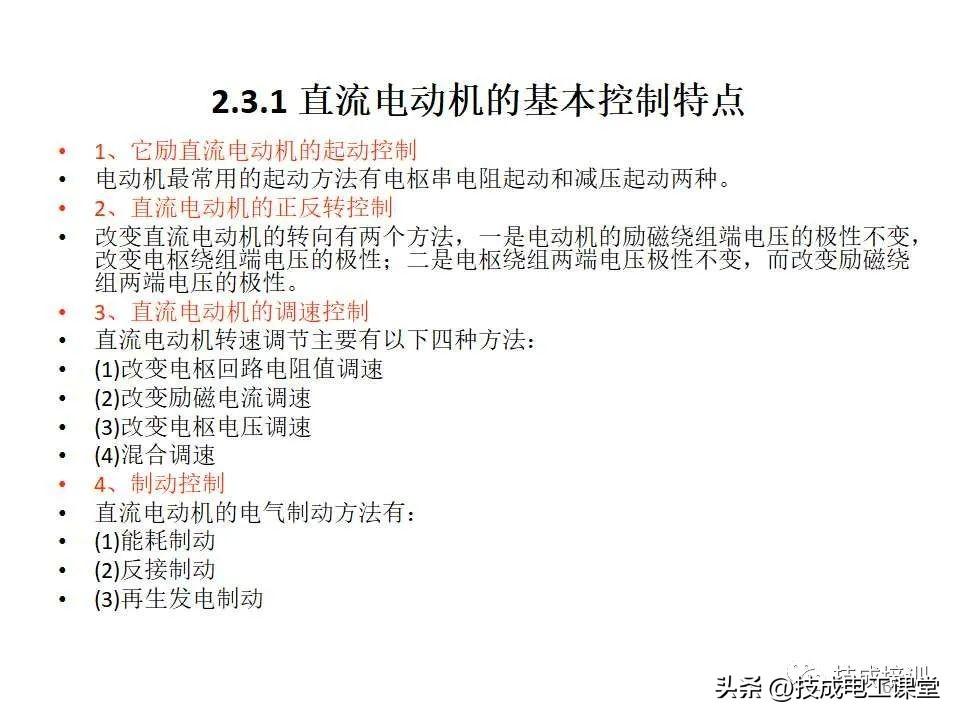

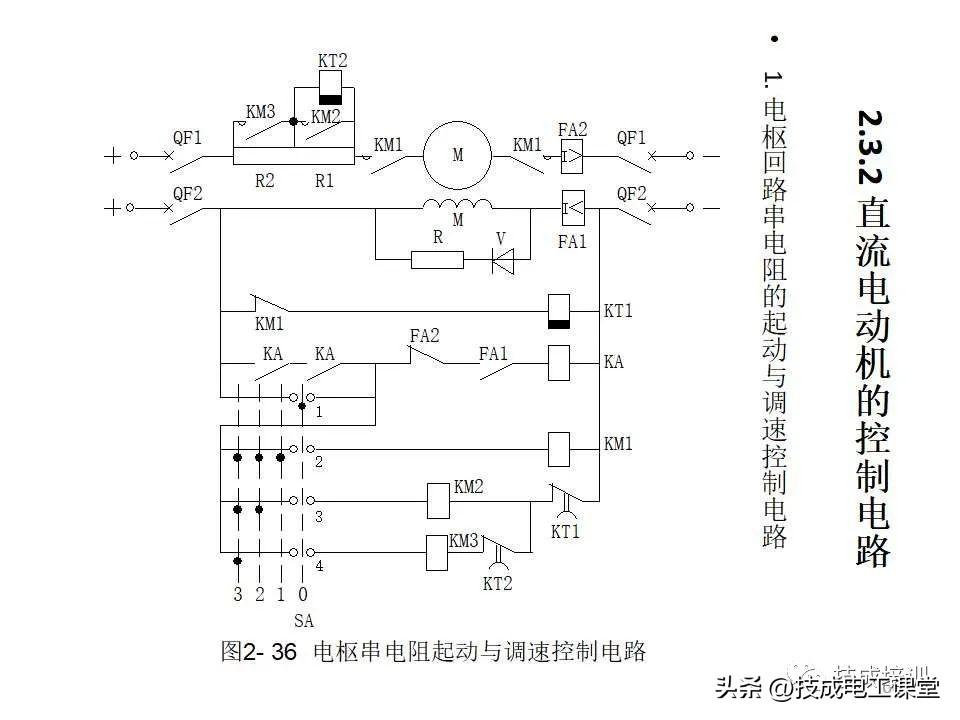

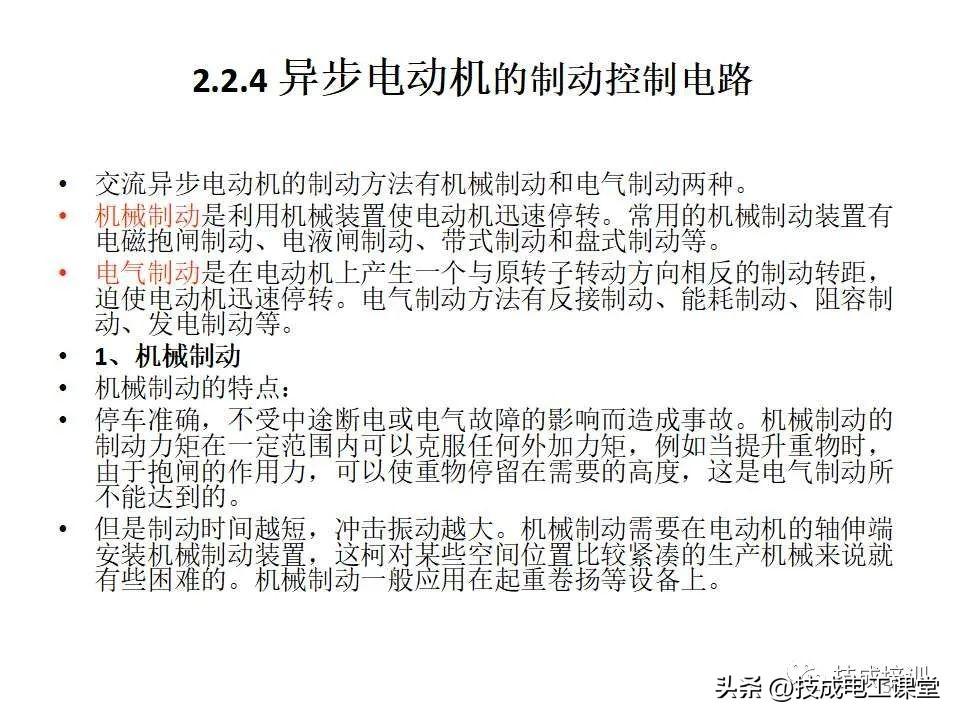

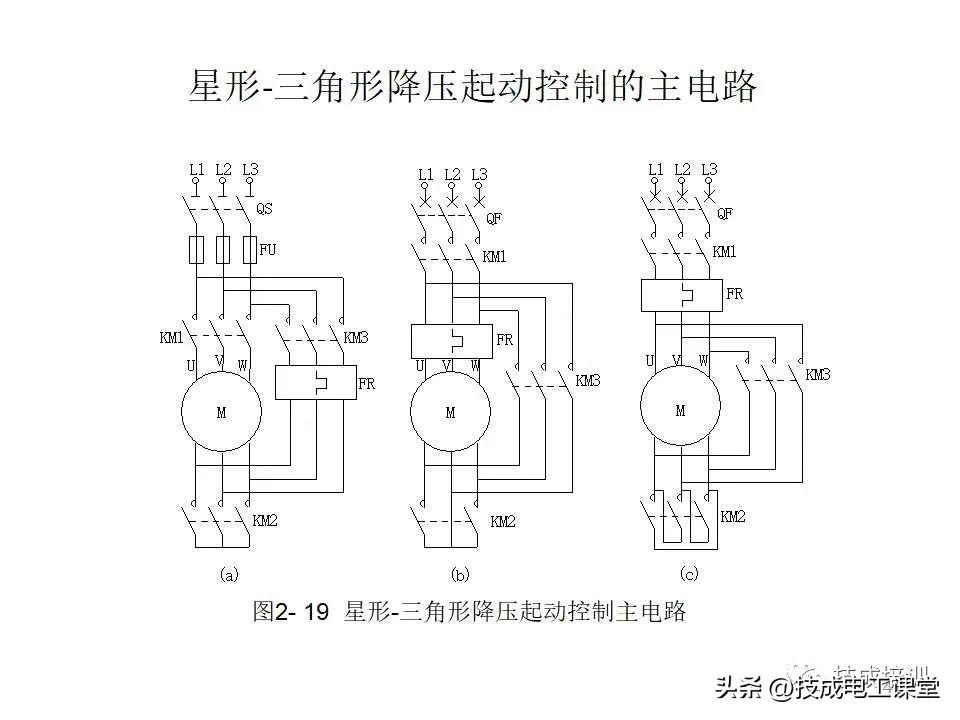

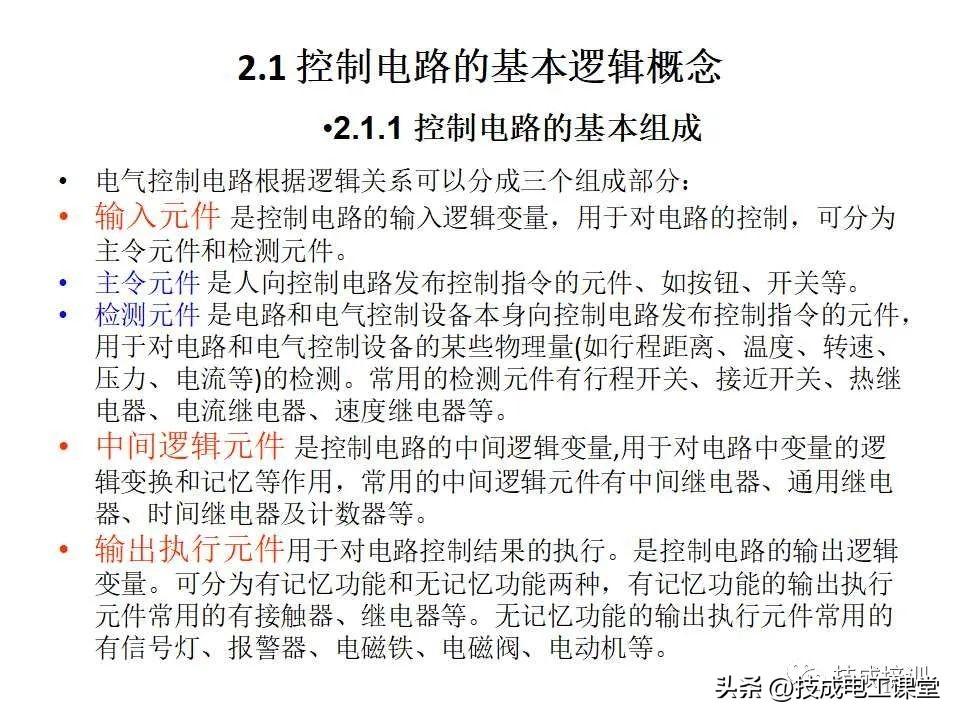

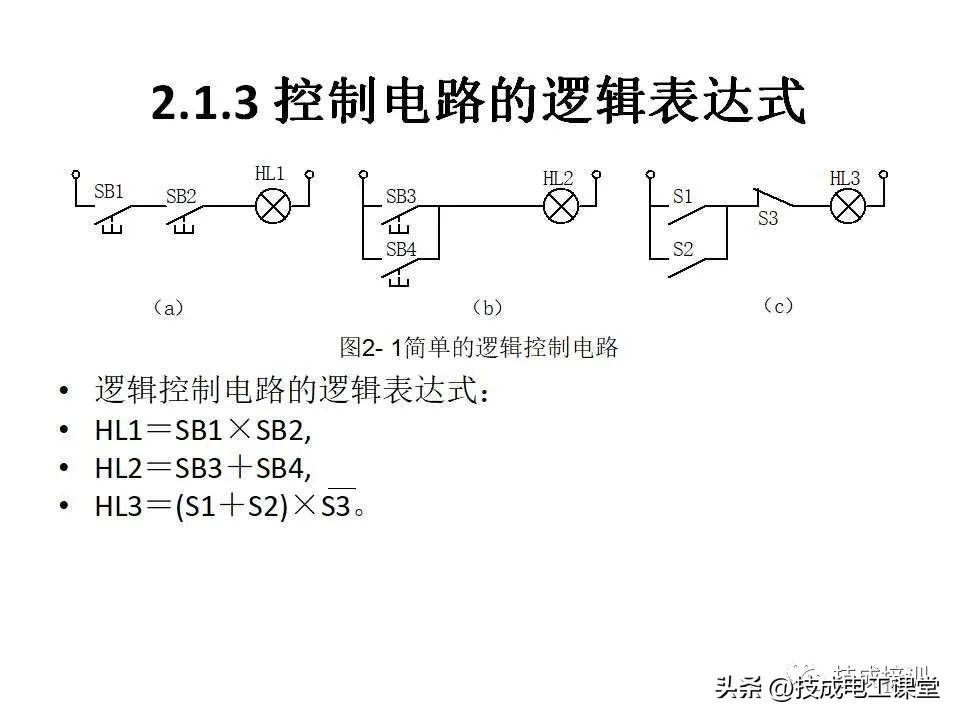

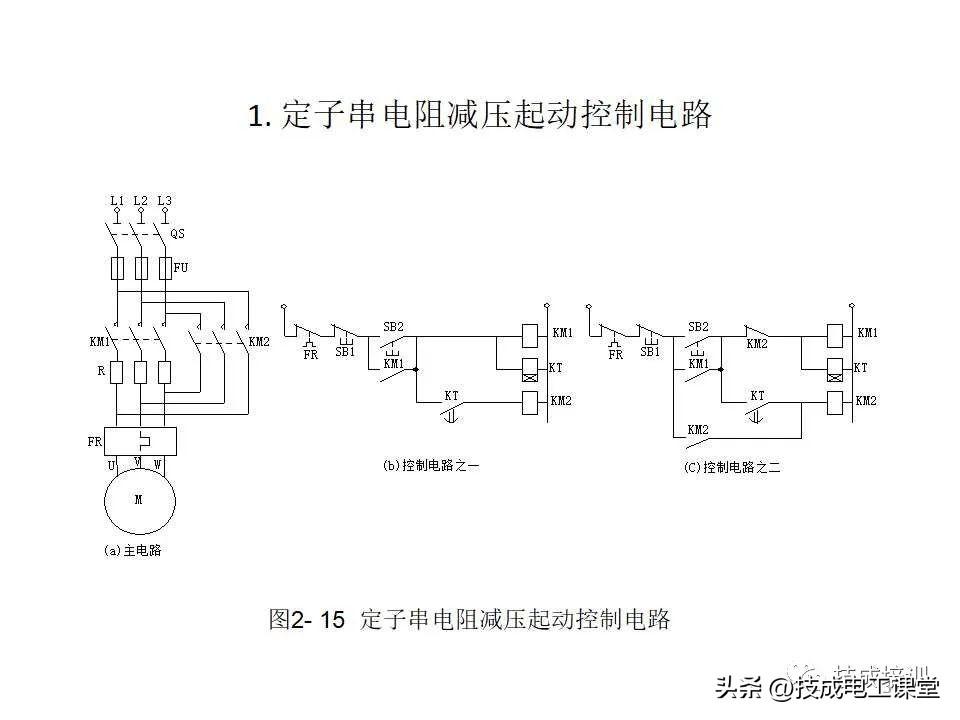

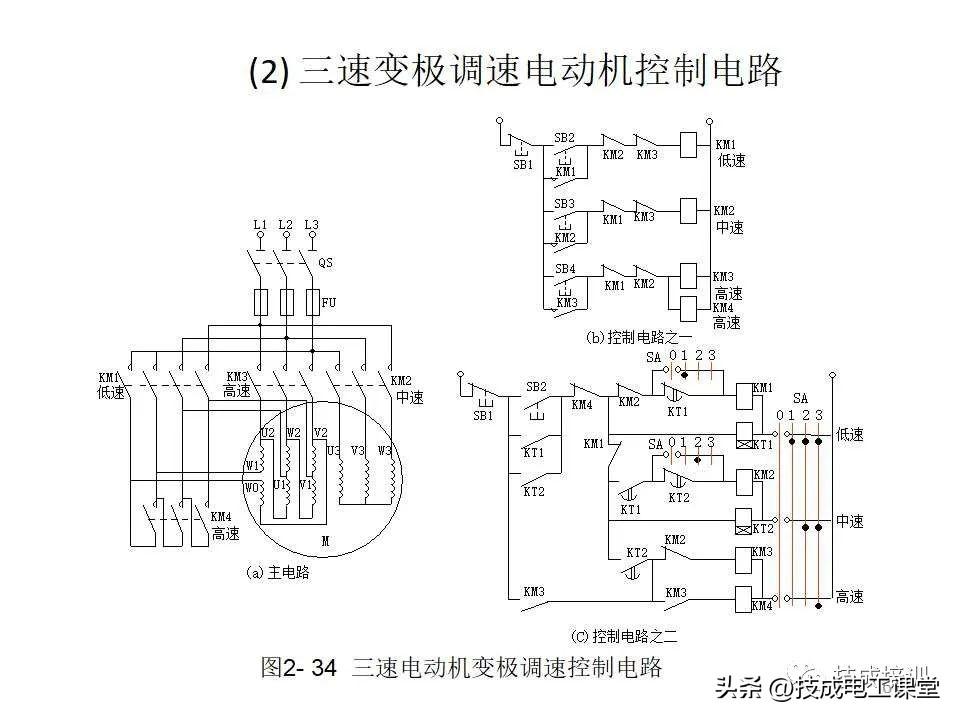

今天小编给大家准备的是电气控制基本电路的相关知识，包含：电气控制系统图的基本知识、控制电路的基本逻辑概念、三相交流异步电动机基本控制电路、直流电动机的控制电路。希望对大家的学习有所裨益！
