家装经验谈 一文轻松搞定全屋强弱电设计、选购与验收

前言：

之前我写过一篇9图搞定开关插座的文章，收到了很多朋友的支持。也有很多的朋友留言想让我搞个家装经验谈，讲讲家中强弱电布置和购买过程中需要注意的问题，所以我今天就来跟大家全面的聊聊，装修时整个家庭强弱电的设计、选购与验收。

干货满满的文章，实用性极强预计阅读时间五分钟，有需要的朋友可以先收藏！

一、家装经验谈之配电箱：

配电箱是强电控制中心的容器，它的大小、质量和位置，影响着家中整体强电的舒适性和安全性。

1、设计：

其实安装位置在国家的《建筑电器工程施工质量验收规范》GB50303-2002第6.2.8条中明确规定了，配电箱的安装高度必须高于1.5m。

而且为了检修和使用的便利，配电箱前边一定不能挡住，需要能方便的开启箱盖才可以。不过为了美观度像我一样拿装饰盒遮挡，或者也可以购买配电箱装饰画。

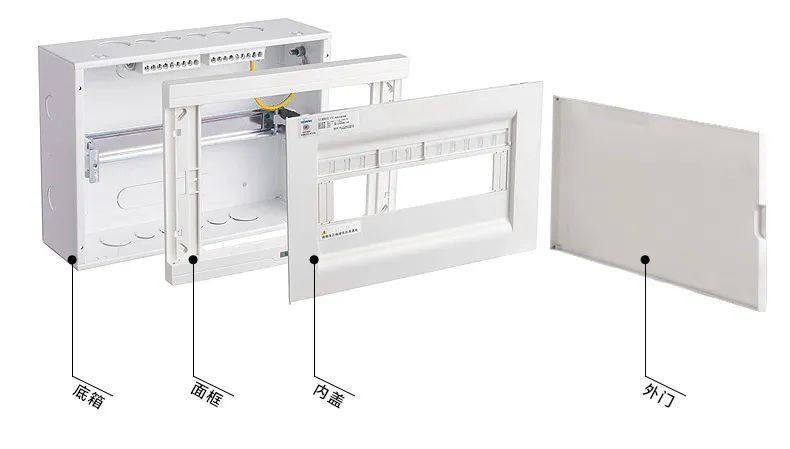

2、选购：

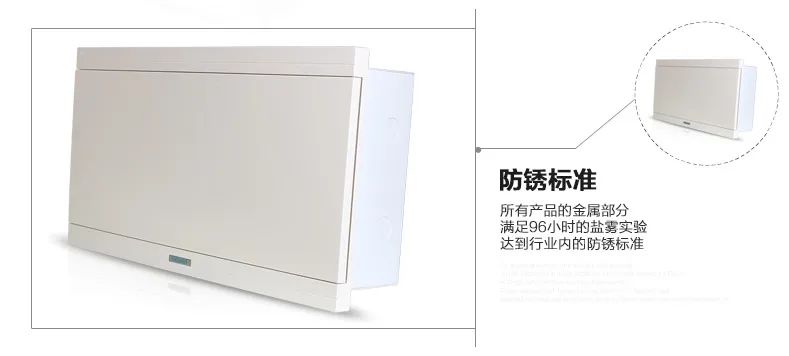

作为强电控制中心的容器，配电箱的质量还是十分关键的。但是大部分的配电箱都是由开发商前期配置的，所以一般来说很少有人去关心它的质量，所以今天我就结合着西门子的配电箱，来聊聊配电箱的选购要点。

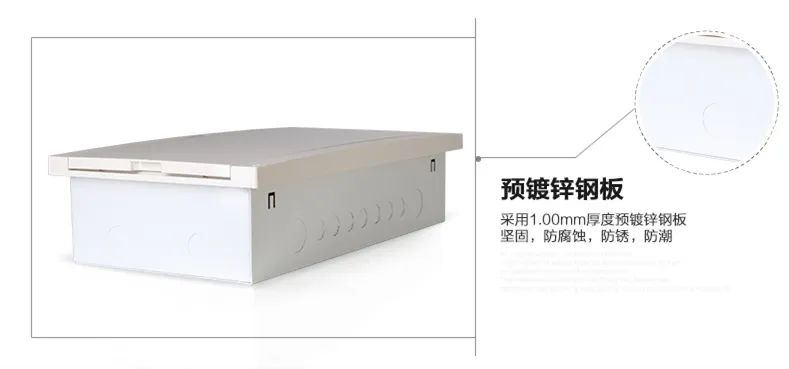

首先箱体的材质应该采用镀锌钢板，厚度不能低于1mm，否则容易时间长了很容易被挤压变形。

其次要看品牌是否能提供盐雾测试报告，常见的有24/42/72/96小时四个等级的测试标准，时间越长防腐蚀的能力越强。

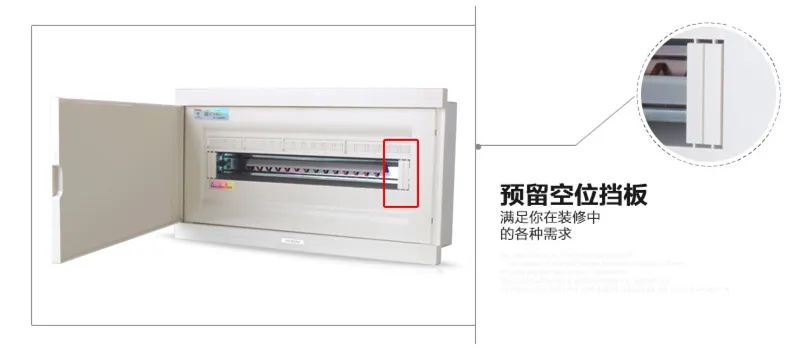

最后选购时一定要多预留2-3个回路的空位，防止后期新增电路保护功能时没有空间。

3、验收

验收方面比较简单，只要保证配电箱做了接地保护，保证配电箱不会有带电风险即可，面板也要选择塑料材质再次避免触电风险。

二、家装经验谈之空开回路：

1、设计：

（1）常用回路

一般来说家中的回路设计会把厨房、洗手间、冰箱以及其他房间插座各设计一个回路，灯光和每个空调也都单独设计回路。

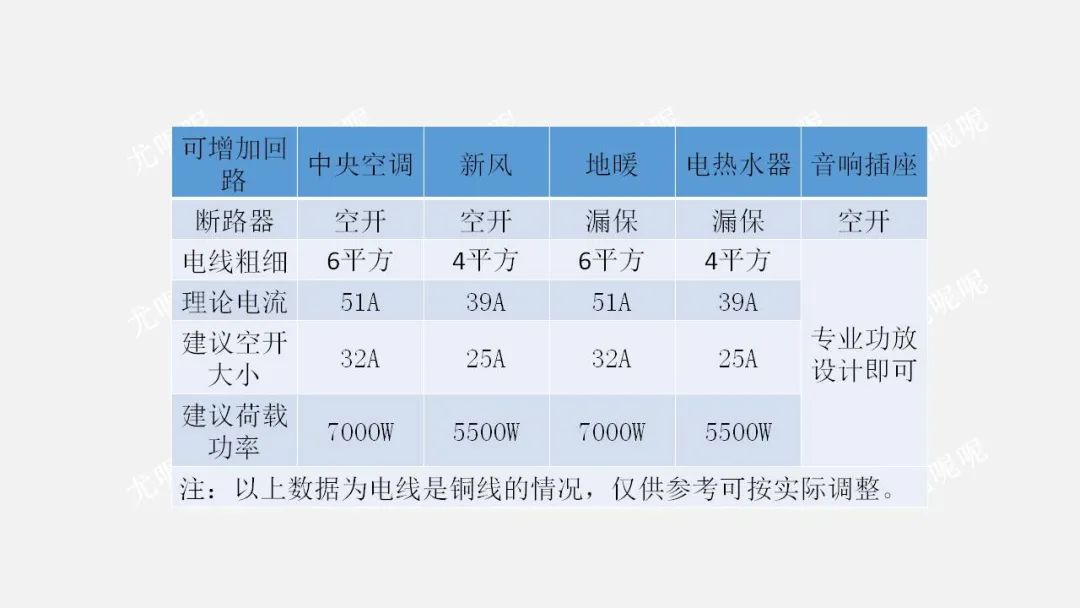

（2）可增加回路：

除了常用回路外，如果家里使用了中央空调、新风、地暖、电热水器以及音响也需要单独布置回路。

（3）漏电保护器：

很多的朋友为了省钱仅仅在总开关处设计了漏电保护器，这样就会导致一旦发生漏电，而漏电关系到人身安全，全屋断电连照明都没有很难查找故障回路和抢救触电者。

所以漏电保护器建议一定要布置在单独的插座回路中，即使预算紧张卫生间、厨房和空调这三个地方也必须要有漏电保护器。

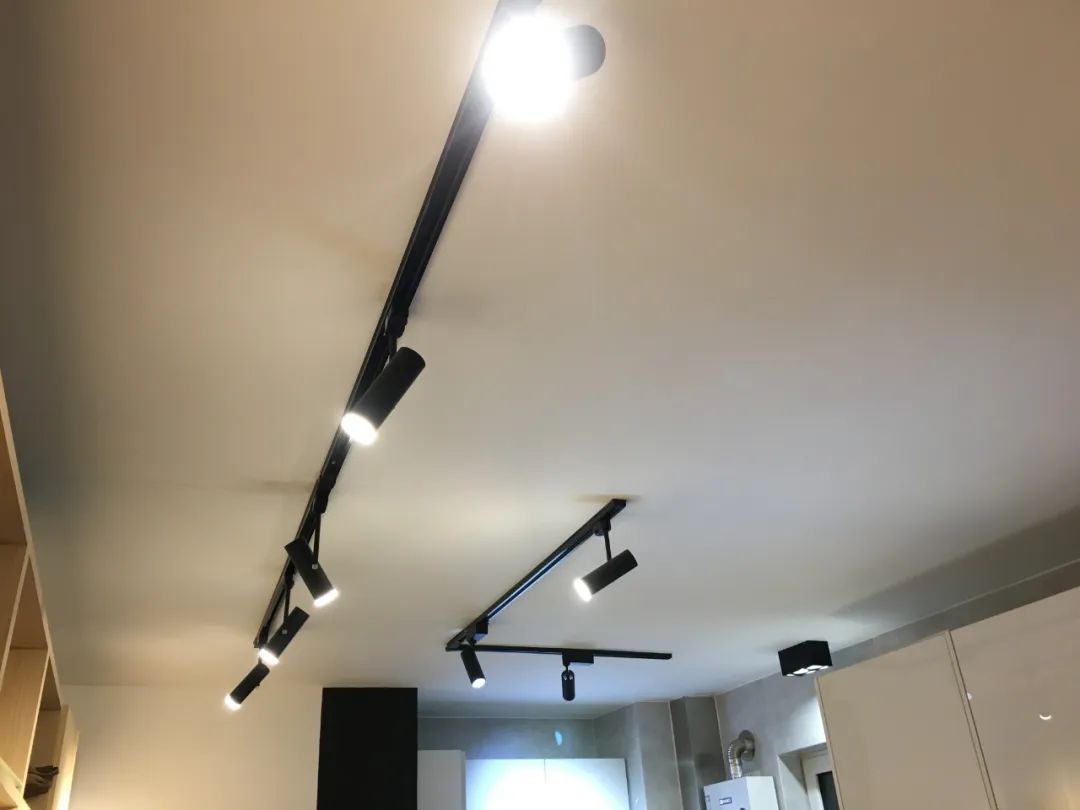

（4）照明回路：

照明回路如果光源超过25个，一定要设置多个照明回路，防止过载。

（5）冰箱回路：

特别需要注意的一点就是冰箱要设计单独的回路，这样可以离开家断掉其他回路时保留冰箱供电。

2、选购：

（1）总开关：

很多朋友在购买总开关时，额定电流的计算是把每个回路的额定电流相加计算出来的，但其实这种方式并不对。

因为这样相加出来的额定电流基本都会大于入户电表的额定电流，当家用产生大电流时入户总开关可能并未反应，但是入户电表则会被烧坏，电表箱设备属于供电局，维修成本高不说还会影响日常用电。

（2）洗手间回路：

选购时洗手间回路不但要有漏电保护，而且为了安全起见建议配置剩余电流等级为30mA的漏电保护器。因为人在潮湿时身体电阻下降，更容易发生触电风险。

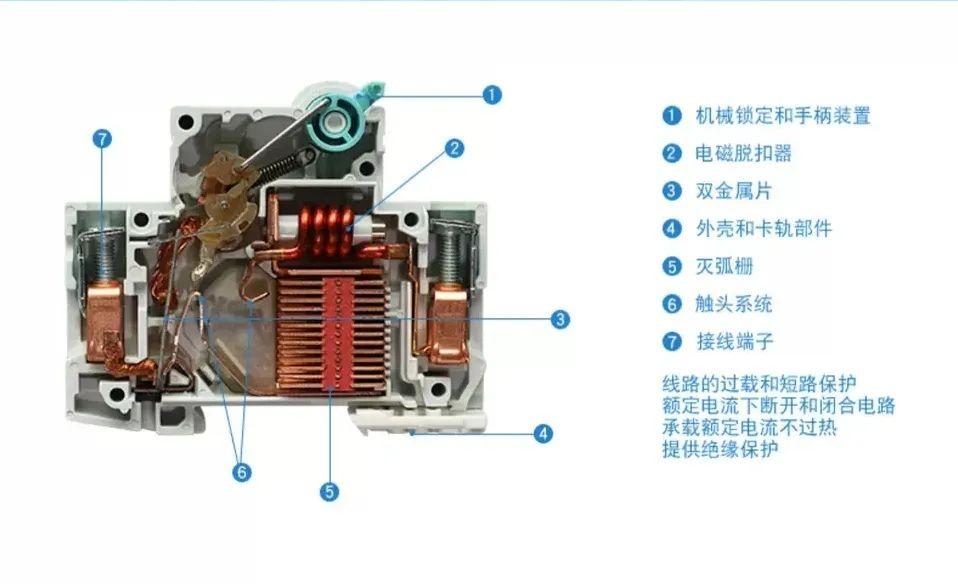

（3）看品牌：

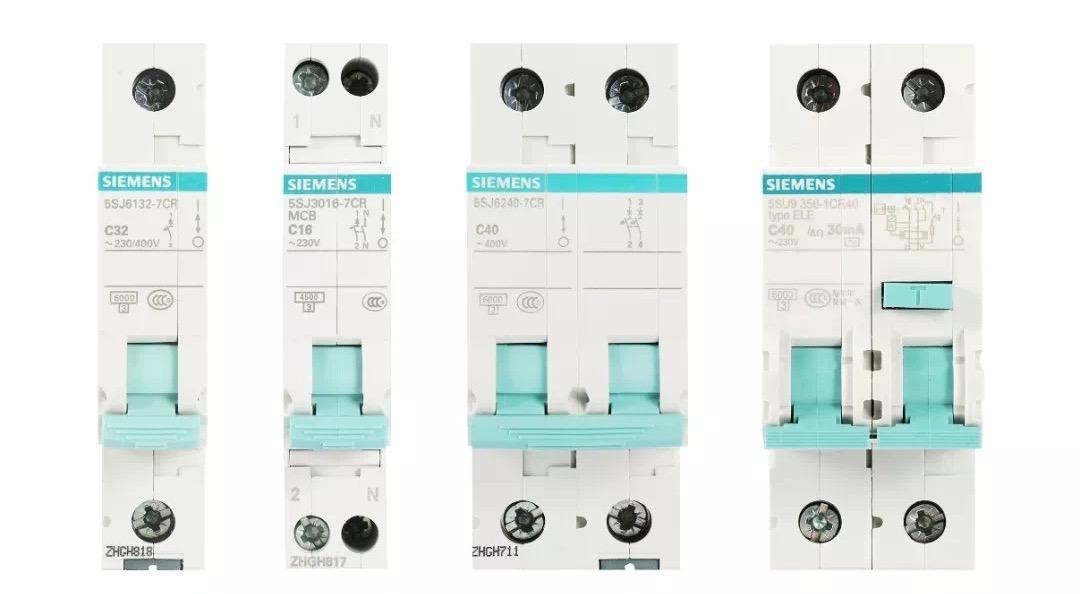

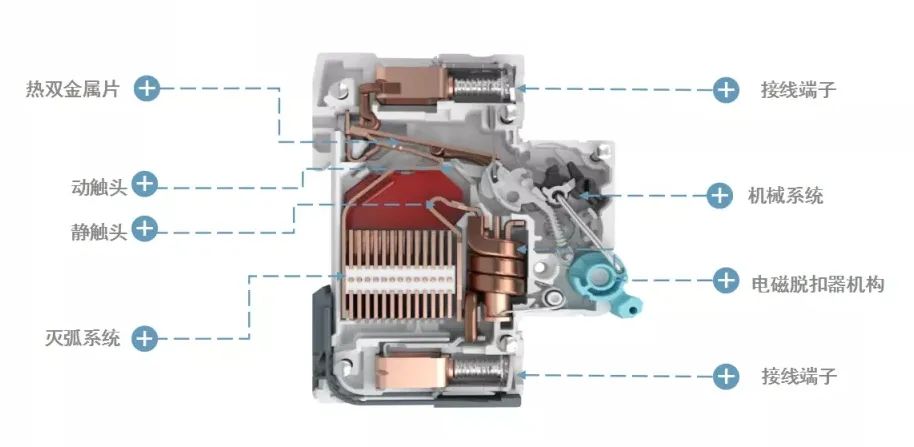

在购买断路器时一定要选择有CCC认证的品牌，断路器是家中强电的最后一道防线，一定要购买靠谱的品牌比如西门子的断路器质量就比较可靠。

3、验收

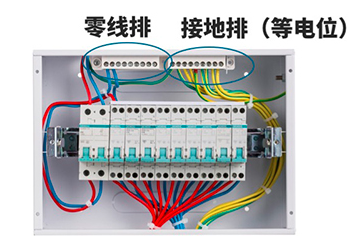

（1）配电箱接入母线排

分回路的进线尽量采用母线排，这样做的好处是可以减少配电箱的升温，还能大大提高安装效率。并且母线排的应用可以防止电线裸露，防止触电或短路，从而达到保护电路电气的目的。

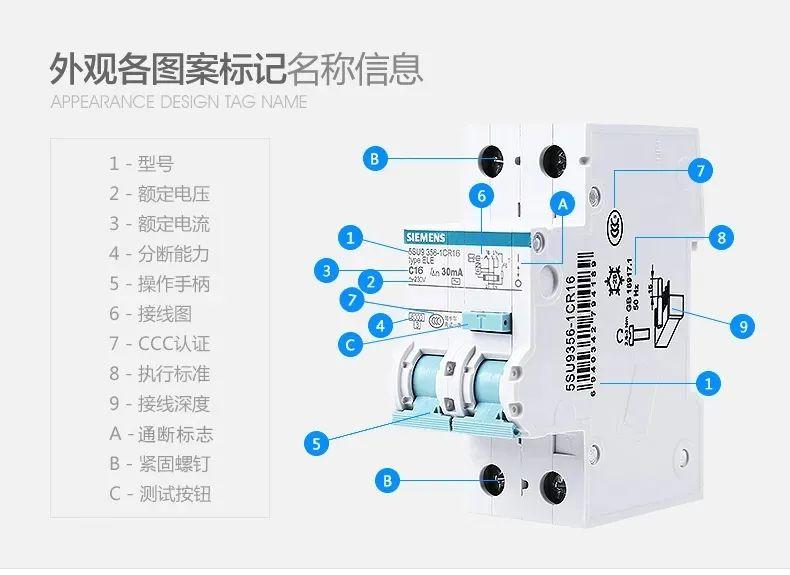

（2）断路器与电线粗细要匹配：

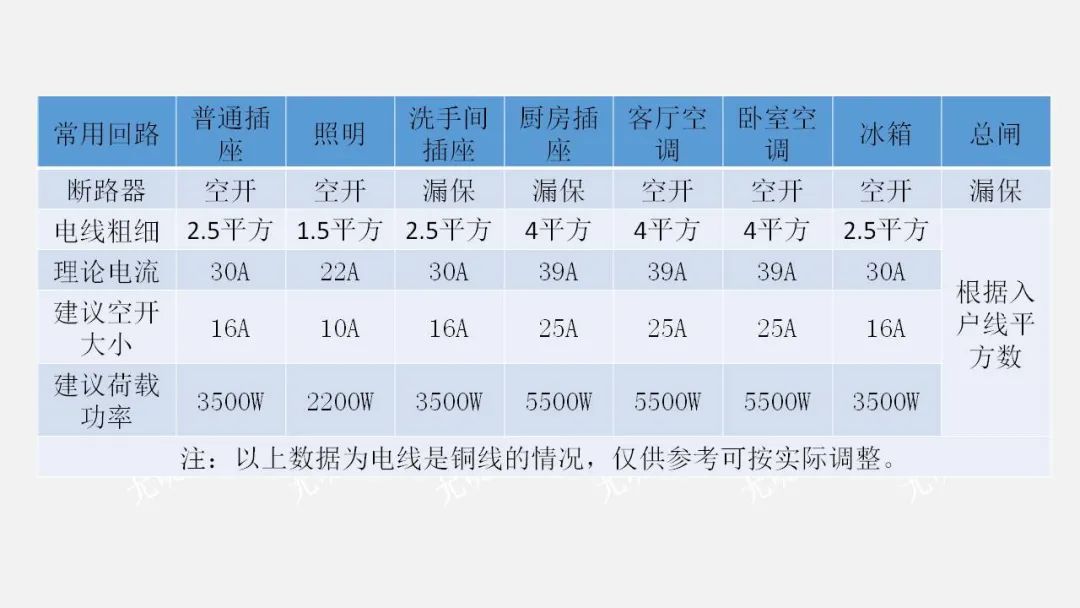

在断路器的侧面印有接线指示，标有紧固扭矩和端子的接线平方数，千万不要搞错了，可以看到下表是电线粗细对应的电流和建议空开大小。

三、开关插座布局：

1、设计：

关于插座高度这个问题，最好的方案就是建议先选购家具，根据家具调整高度。但是在实际的装修情况中，在前期一口气选好所有家具不太现实，所以我就给到了几张图以供参考（和之前的图相比略有优化）

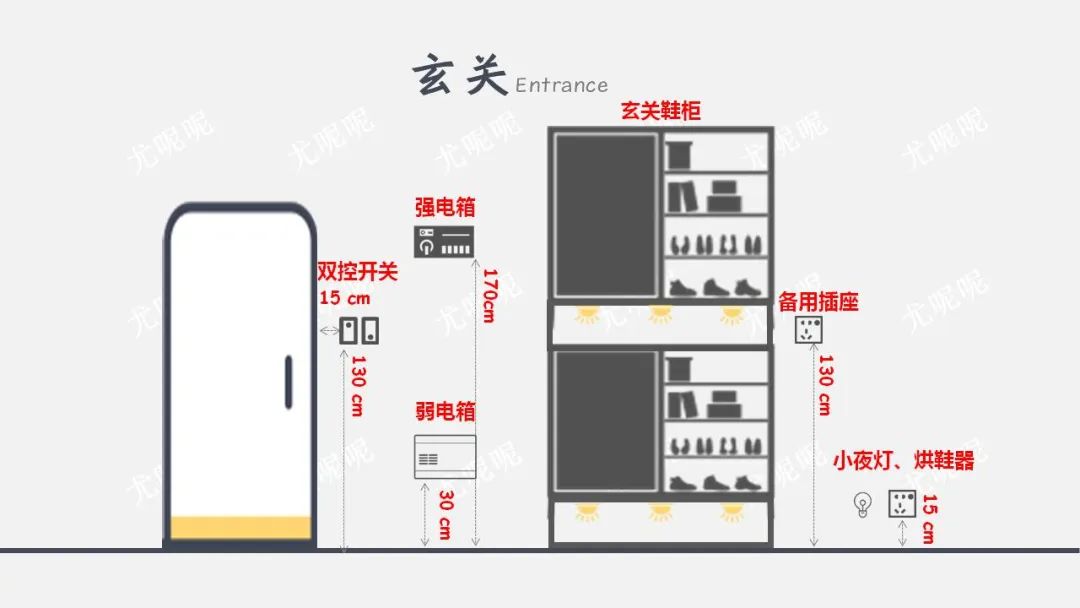

（1）玄关插座

开关：

可以设计多开的双控开关用于控制走廊、客厅等位置的光源。

同时建议安装一个20A双极开关，可以实现全屋灯光一键断电。

插座：

预留2-3个插座，插座高度如图，可以布置在鞋柜底部和中间，用于烘鞋器、氛围灯、摄像头等设备。

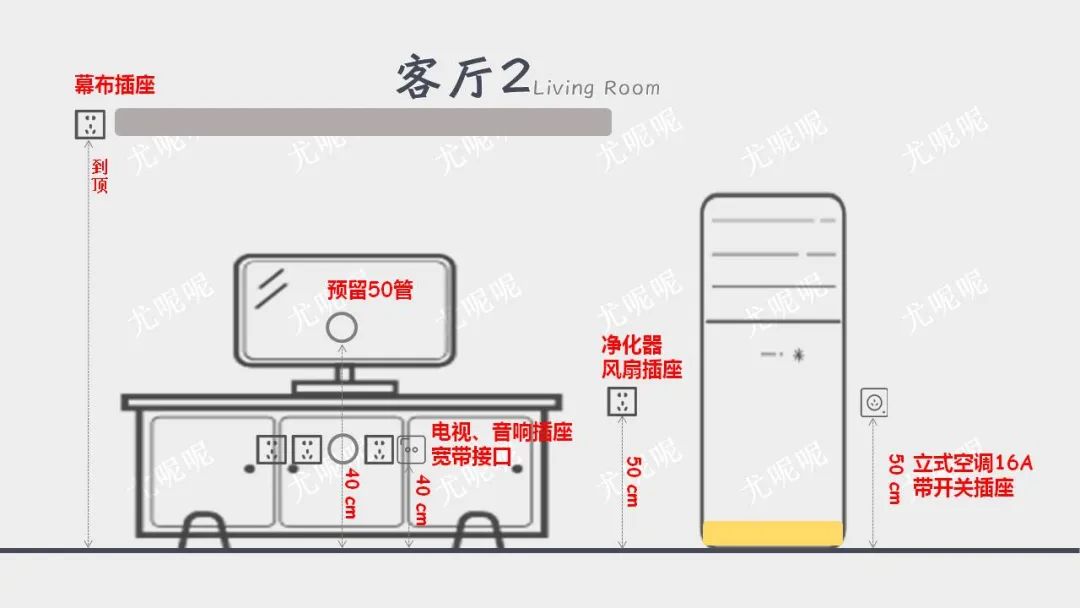

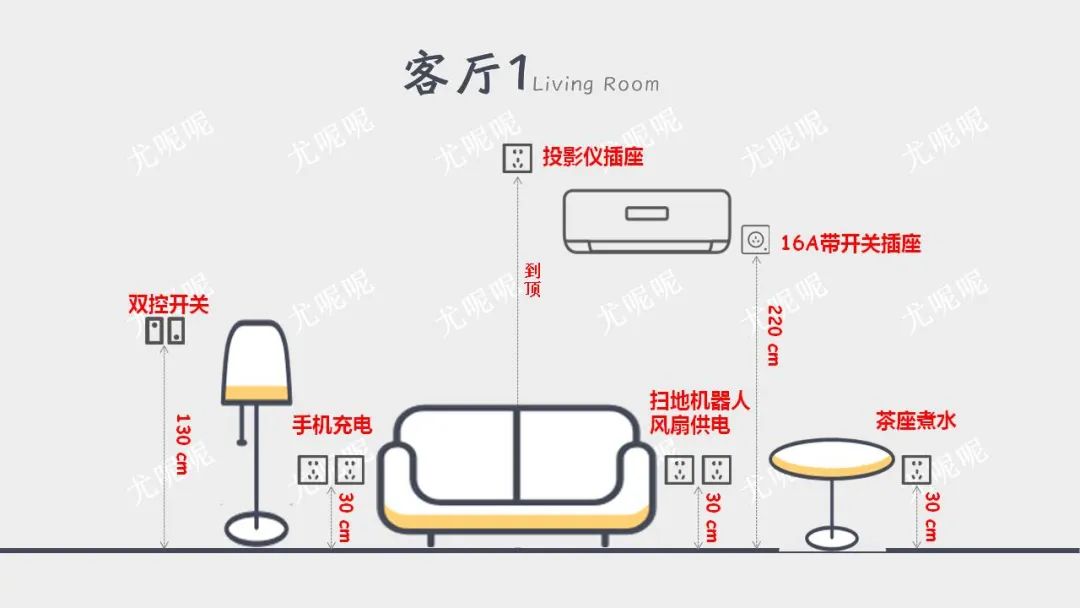

（2）客厅插座

客厅背面一般预留5-7个插座，沙发旁可选择USB插座。

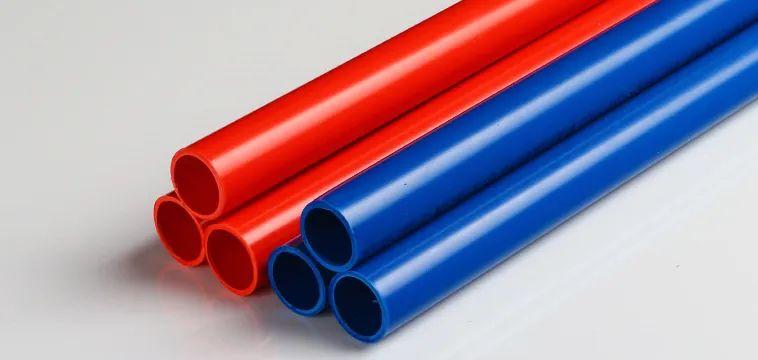

客厅正面一般预留4-8个插座，电视机下可预留两个四孔插座，并且合理的利用50管来隐藏杂乱的电线。

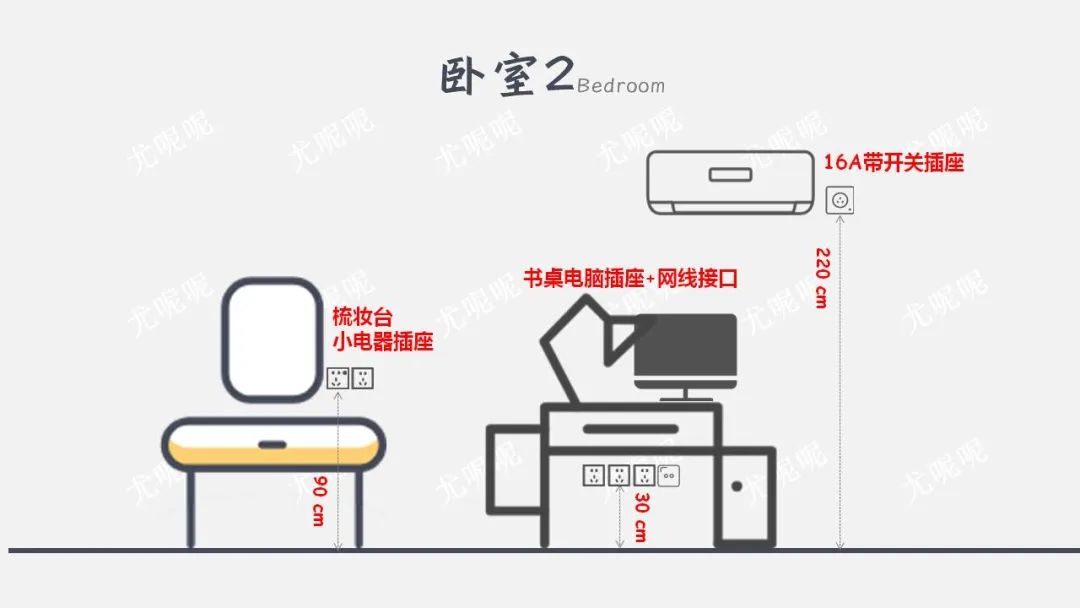

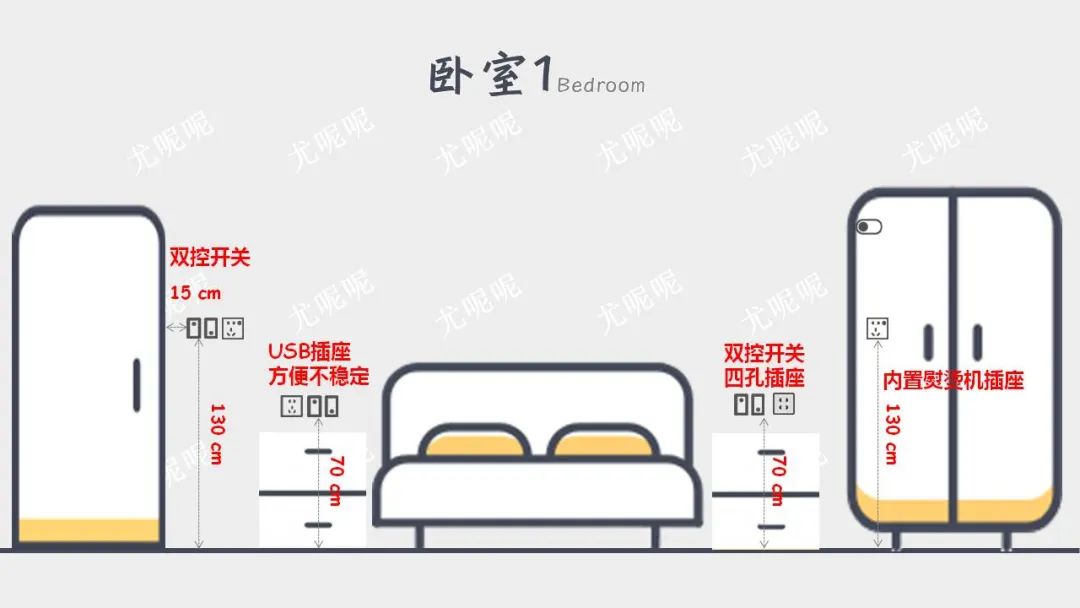

（3）卧室插座

开关：床头和进门处一定要设计双控开关 。

插座：整个卧室可以预留6-14个插座，床头、梳妆台插座如果想隐藏可以降低高度，适当使用带USB插座可以减少插座数量。

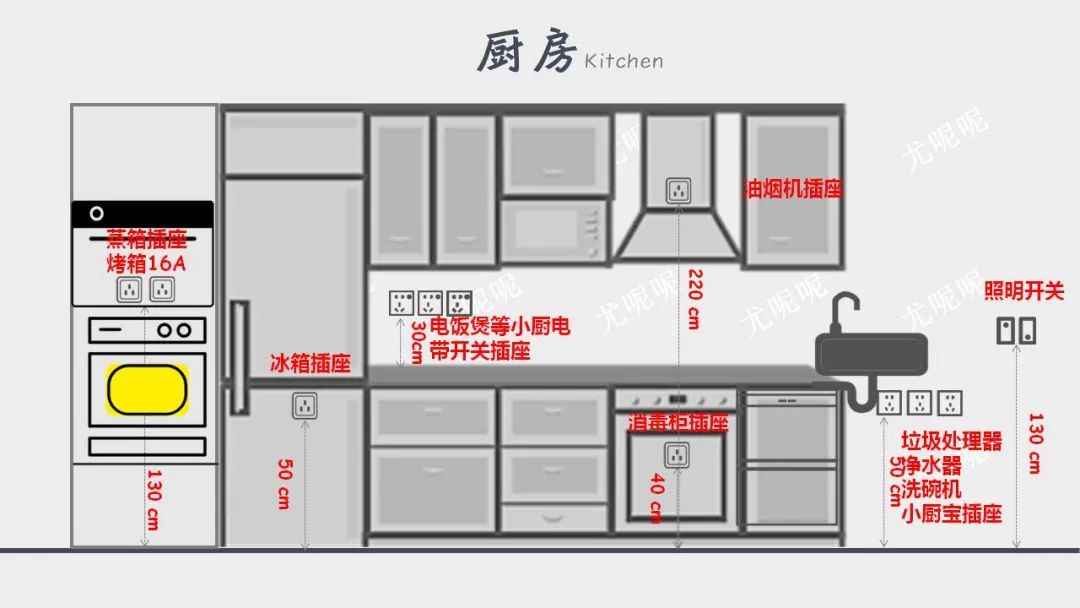

（4）厨房插座

厨房是插座最多的地方，推荐使用带开关插座。除了以上12个插座以外，还可以为洗碗机等增加2到3个，如果拥有中岛（厨房中心工作台）至少增加4到6个插座。

烤箱插座一般16A，同时不可留在烤箱后边，推荐留在上边或旁边。

冰箱、洗碗机、蒸箱的插座也不要留在机器后边，否则很不方便。

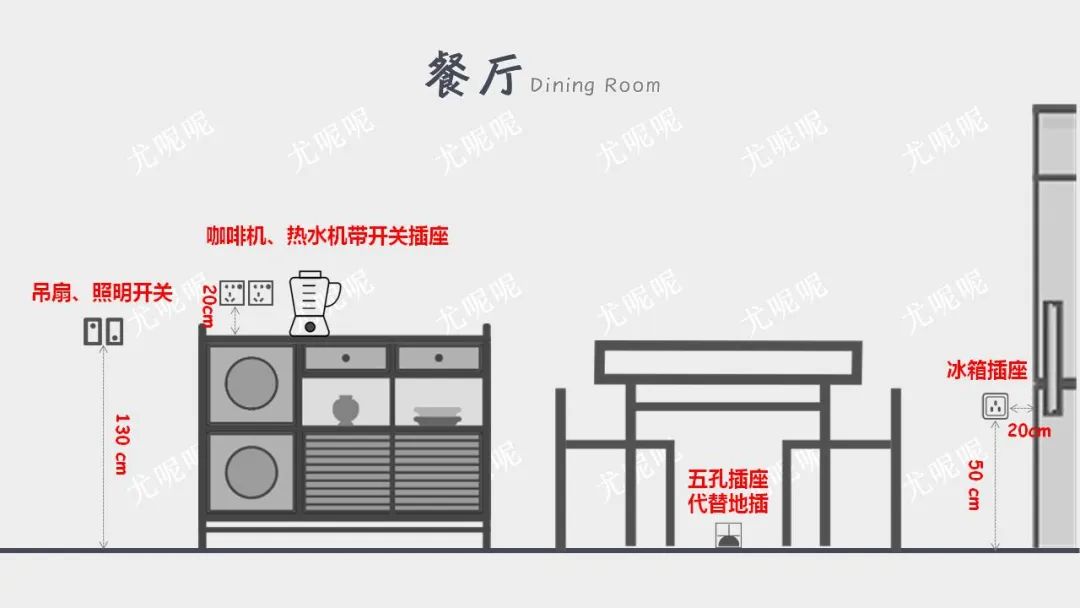

（5）餐厅插座

餐厅插座一般布置3-6个，主要用于小电器及餐桌火锅使用。地插尽量不要用，价格高耐用性差。

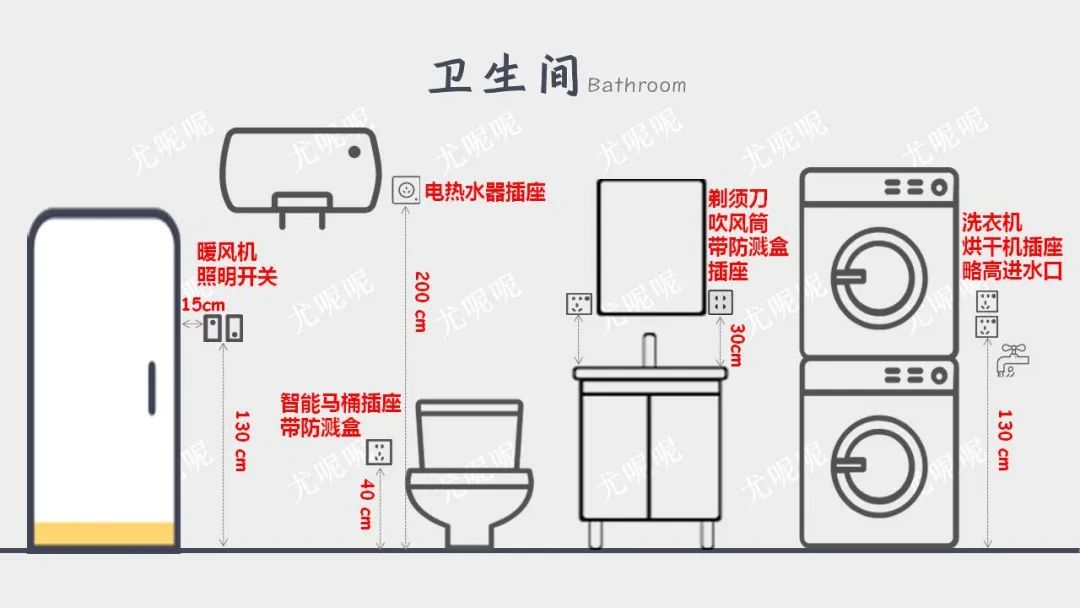

（6）卫生间插座

卫生间插座一般预留4-6个，如果洗衣机烘干机在阳台就把插座挪到阳台，同时插座高于进水口。

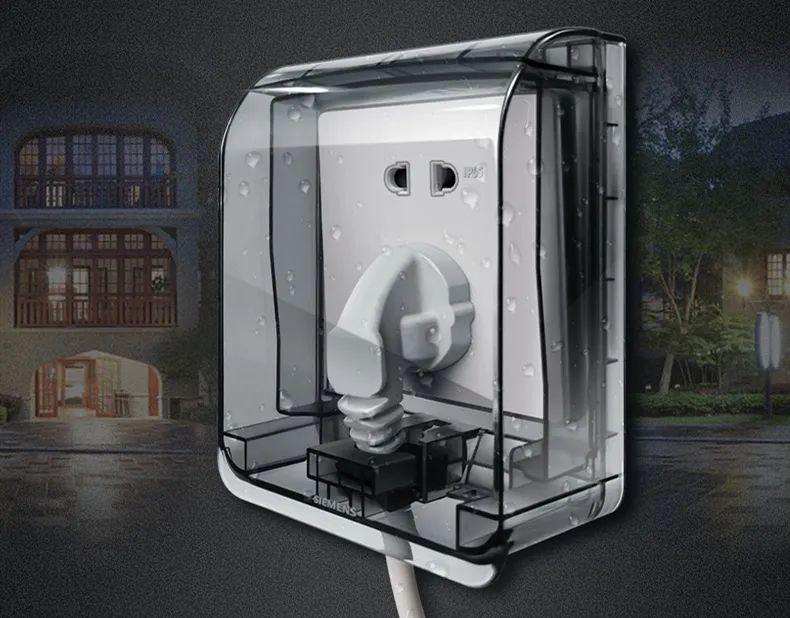

同时防溅盒千万不要忘记安装！

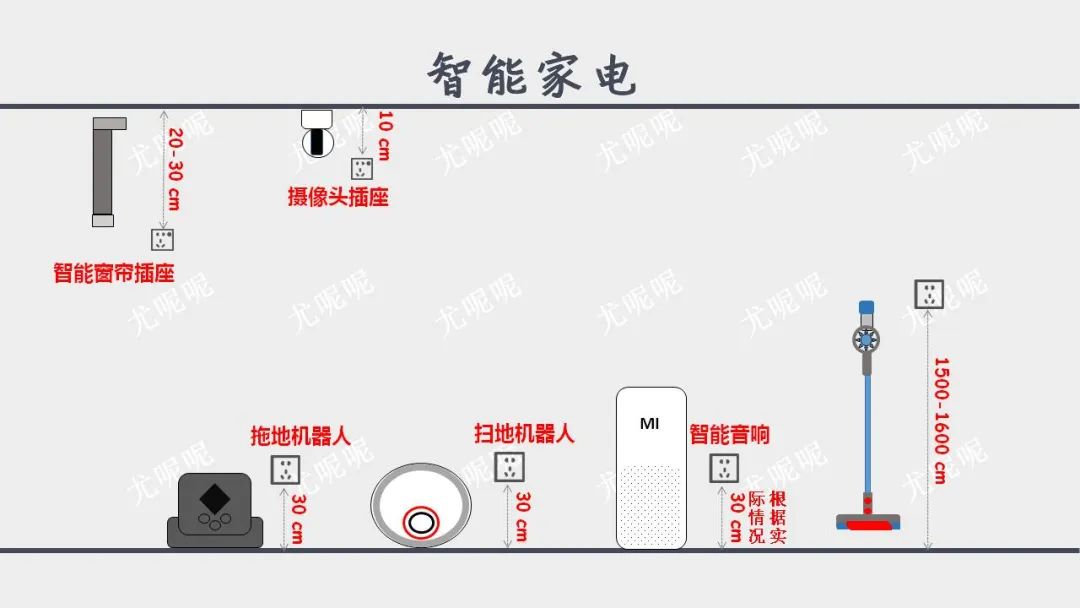

（7）智能家电：

部分智能家电的插座预留位置

2、选购：

（1）开关：

选购开关的关键点就是开关反应利落，翘板不会停留在中间位置，这样才能保证开关触点的快速分离

比如这款西门子的睿绎系列开关，波浪形翘板设计灵感来自于微风掀起的小波纹，墙面宛如浩瀚大海，开关的点缀如同大海泛起的小小波浪，缓缓翘起，体现出的柔和、灵动，是设计，更是创造。

这款开关无论是触摸感还是视觉感都非常完美，是一款兼具了美感和手感的开关。

（2）插座：

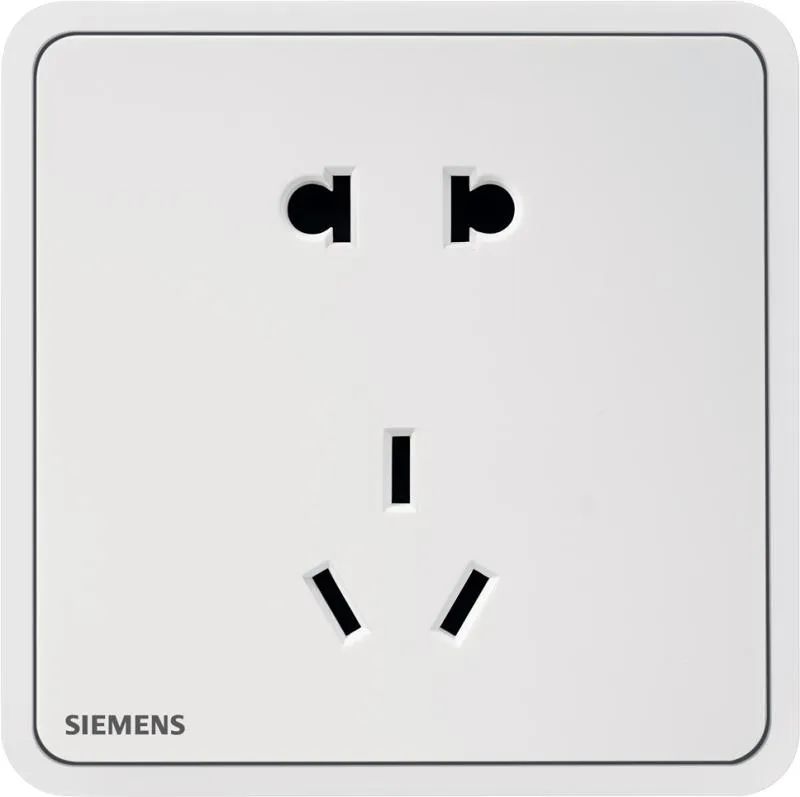

五孔插座的孔间距决定着这款五孔插座是否能真正发挥五孔的作用，一般来说两个插座的孔间距不应该低于16mm，比如上图西门子的睿绎系列插座。

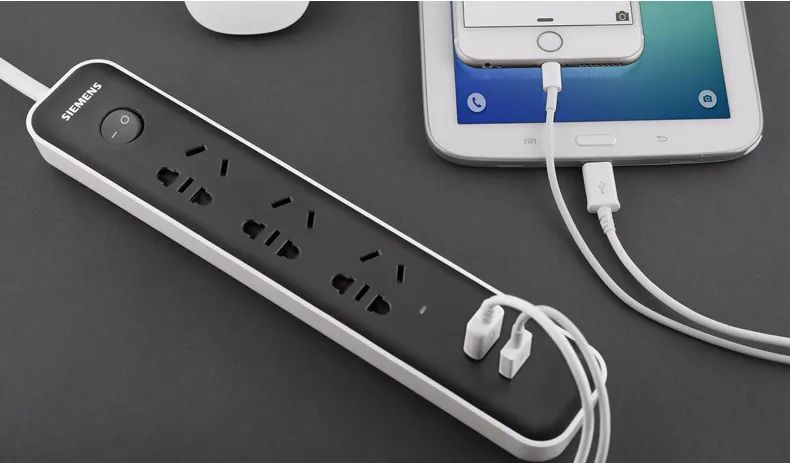

（3）插排：

插座布置即使设计的再好也不可避免有遗漏，这个时候就需要插排的使用了。在使用插排时一定要计算使用的总功率，总功率一定不要超过2500W。并且如果要选购USB插排，一定要购买有CCC认证的USB插座。

3、验收

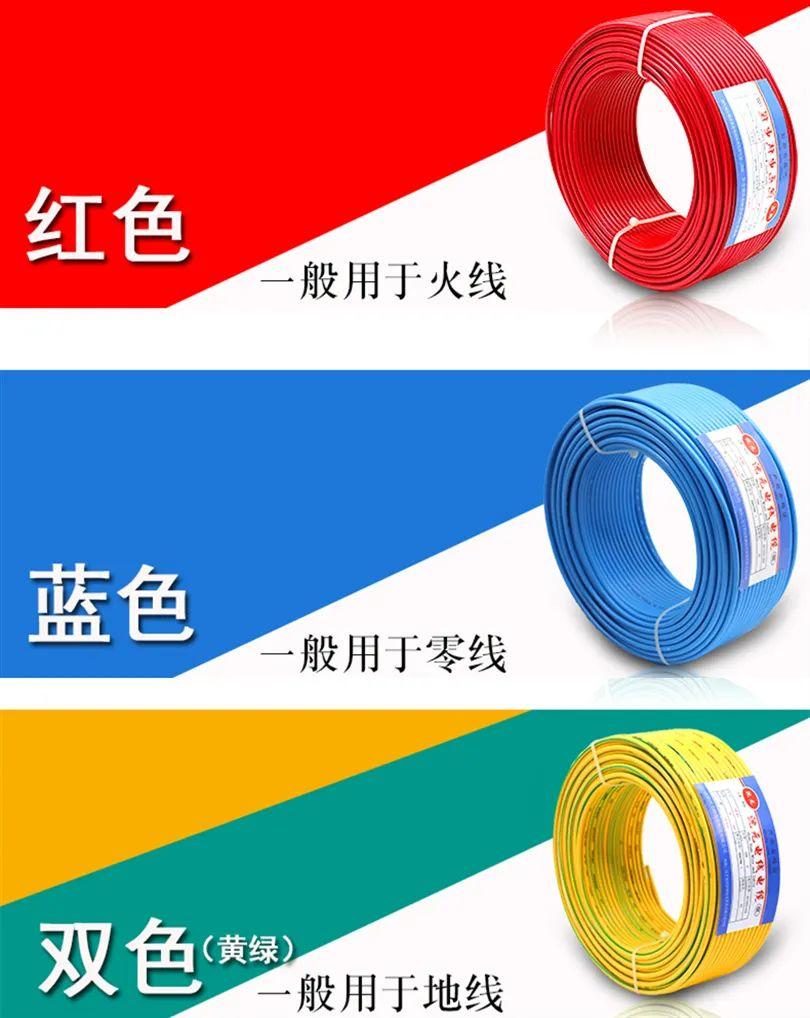

（1）电线颜色：

零线、火线和地线一定要正确的使用颜色，否则后期检修时无法区分很容易发生危险。

（2）穿线数量：

电线在穿管时一定要注意，穿线后套管内至少要空余60%的截面面积，只有这样才能保证电线的散热以及后期检修时方便抽动。

四、弱电箱：

1、设计：

弱电箱一般都位于低矮处，在空间允许的情况下，尽量购买大点的，这样就方便放置光猫、路由器等设备。

2、选购：

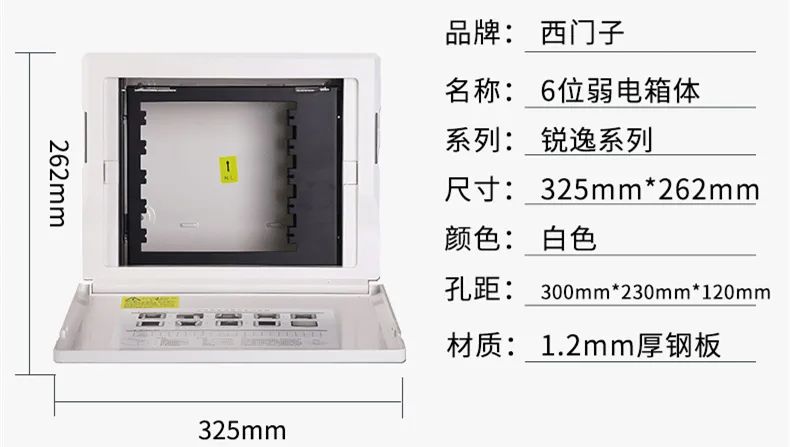

（1）弱电箱：

弱电箱的选购和强电箱基本一致，箱体的材质应该采用镀锌钢板，厚度不能低于1mm。盐雾测试报告，也有24/42/72/96小时四个等级的测试标准，时间越长防腐蚀的能力越强。

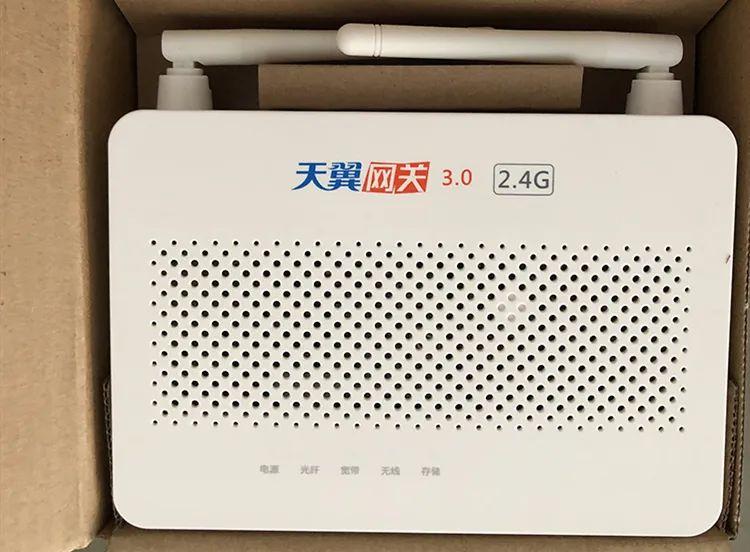

（2）光猫：

这个设备由运营商配套，安装100M宽带一般会匹配百兆光猫，而200M、500M宽带则匹配千兆光猫。

（3）路由器：

在购买路由器的时候一定要认准路由器的接口，千万别配置了千兆光猫，结果买的路由器WAN/LAN是百兆接口，这样完全发挥不出100Mbps宽带的速度。

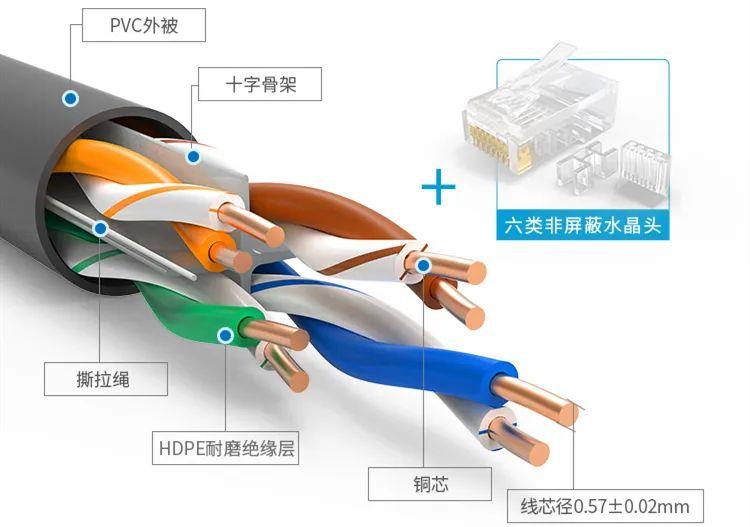

（5）网线：

随着网速的越来越快，在购买网线时一定要购买超五类网线和六类网线，这样才可以满足千兆运输的需求。如果想要抗干扰能力强，那么建议选择六类线CAT6，这种线传输稳定是为千兆网络服务的标准网线。

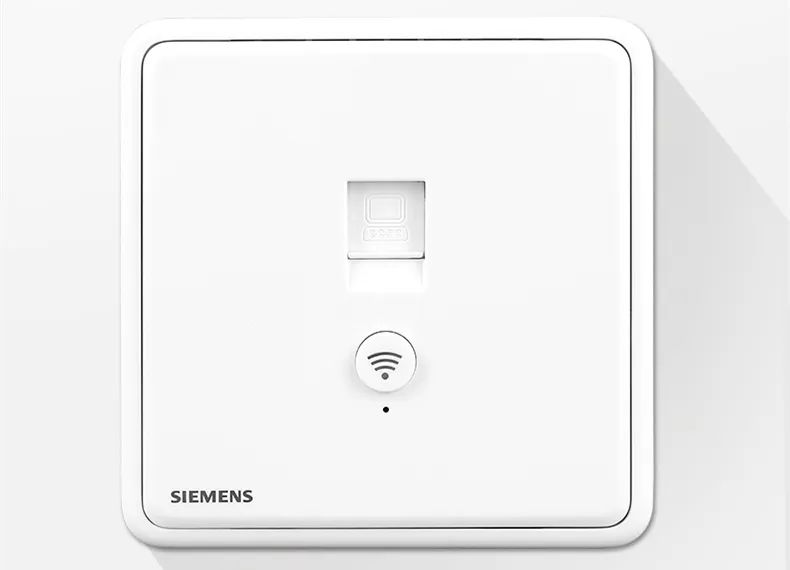

（6）AP面板：

建议购买时选择不低于300M的Wi-Fi AP插座，这样传输带宽值可以>300M，网速可以更快并且有效传播的距离更长。

3、验收：

用笔记本电脑，逐一测试测试网络插座是否接通，现在很多装修公司说师傅不会安装网线，所以常常把面板一装就拉倒压根不接线。

五、总验收：

最后在整个强弱电施工完成后一定要再做一次总验收，因为强弱电都是隐蔽工程，后期如果发现问题很难修复。

1、检查断路器：

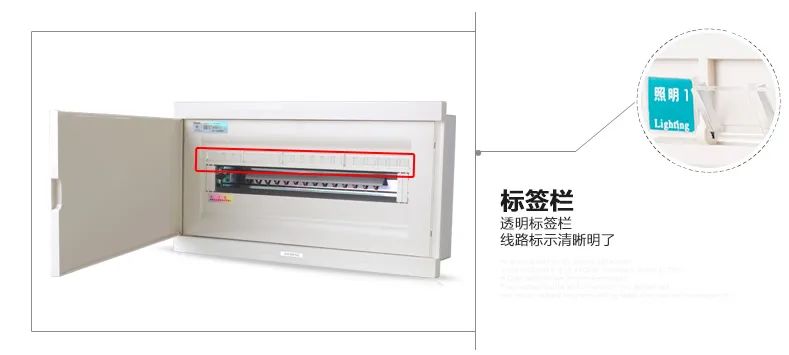

首先就是要检查回路设计是否正确，在逐一测试后需要用贴纸来写明每个断路器所控制的回路，这点很重要便于后期检修。

2、检查开关插座：

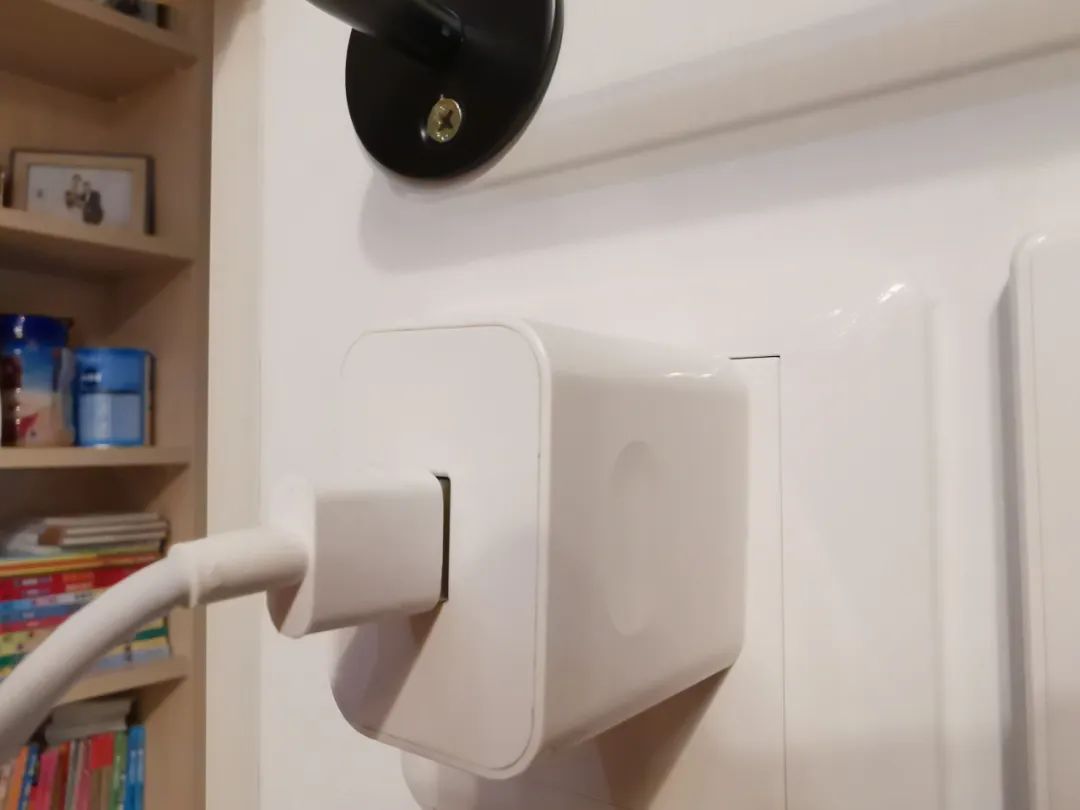

插座的检查很简单，用笔记本电脑或者手机接上充电线，检测插座是否通电。开关部分直接使用，看看控制的灯光数量与位置是否正确，同时双控开关两端都要试用，看看能否正常使用。

3、检查网络接口：

同样也是使用笔记本，连上网络接口，看看网络接口是否能正常使用。

4、防溅盒安装：

洗手间不论干区和湿区一定要安装防溅盒，否则后期使用会有一定的安全隐患。

5、插座位置：

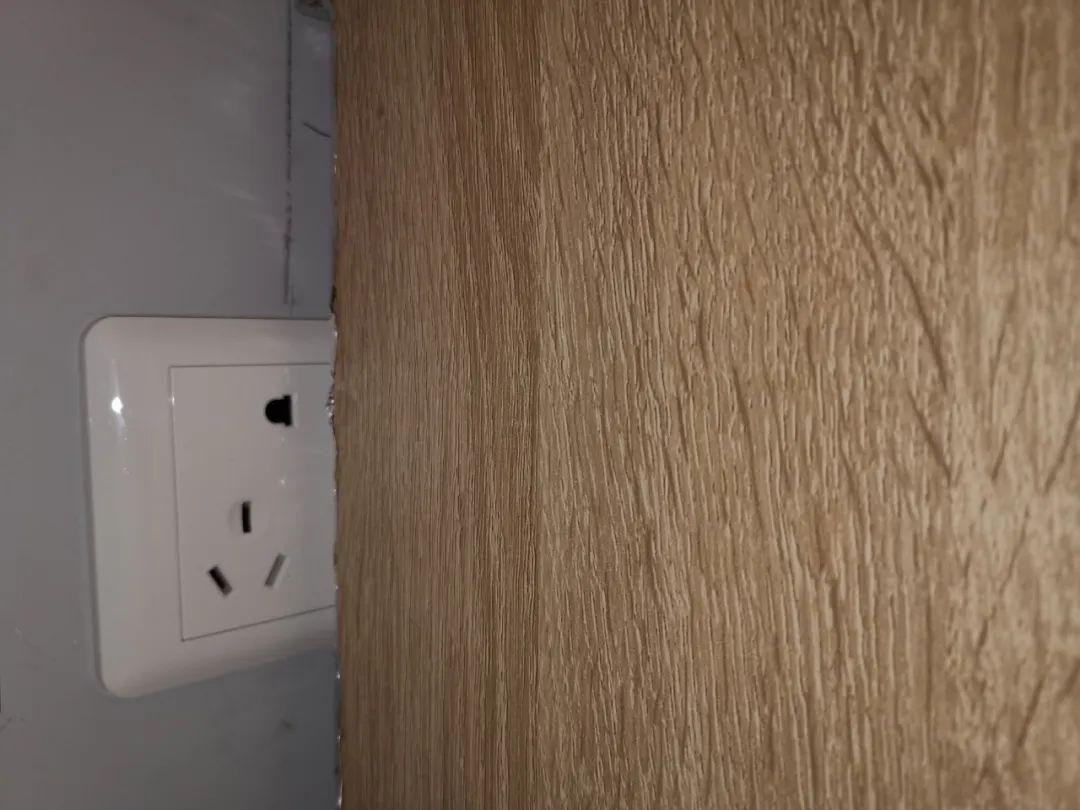

虽然在之前我们就已经确认了插座位置，但是在后期安装好柜子和家具后一定要再次确认，千万不要发生插座被柜子挡住无法使用的尴尬情况。

6、拍照：

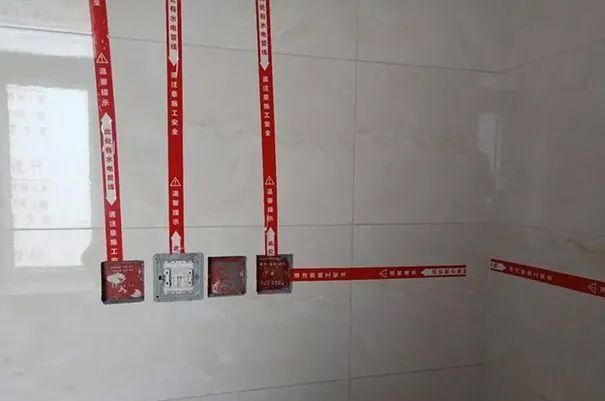

最后一步就是要拍照留档了，只要是正规的装修公司在布线的地方都会贴有标识线，防止打孔时不小心打到电线或水管。在最后摘除辨识线之前，一定要拍照存档，看标识线的留档比看管线铺设时的留档更加的直观和准确。

总结：

通过这篇家装经验谈文章我详细的讲解了家装中强弱电的设计、选购与验收，基本上覆盖全面了。如果有任何的遗漏欢迎朋友们在评论区留言，我也会把实用的补充评论顶置，希望通过我这篇文章大家在强弱电阶段不留遗憾！

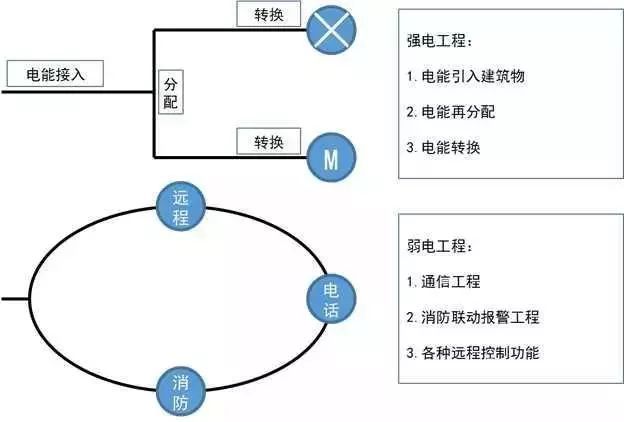

强弱电都包括什么，应该要掌握哪些基础知识？一文跟你详细说明

文章整理了关于建筑强弱电的基础知识，介绍了三相交流用电、导线种类、照明安装方式、导线敷设符号、线路图形符号、配电设备图形符号、灯具和插座等图形符号，仅供大家交流学习！

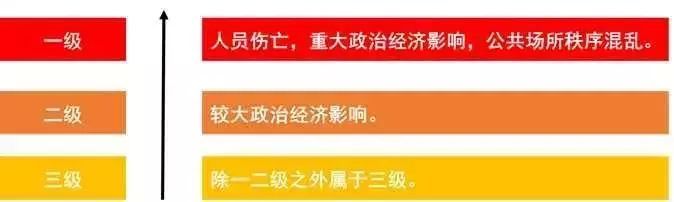

事故级别

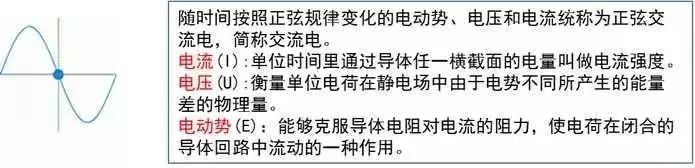

交流电

三相交流电： 三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。

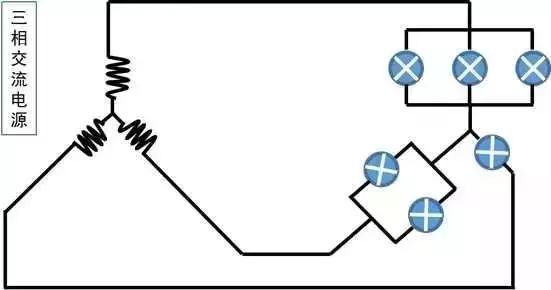

三相电源的星形(Y形)连接： 相电机的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三条相线。

对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。优点是可以同时得到两种不同等级的电压向三相用电设备和单相用电设备供电。

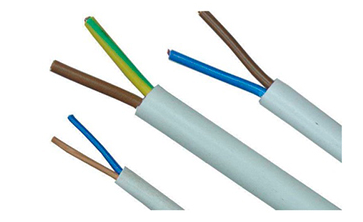

导线类型

①BBLX，BBX：棉纱编制橡皮绝缘铝芯、铜芯电线。

②BLV，BV：塑料绝缘铝芯、铜芯电线。

③BLVV，BVV：塑料绝缘塑料护套铝芯、铜芯电线。

④BLXF，BXF，BLXY，BXY：橡皮绝缘氯丁橡胶护套、聚氯乙烯护套、铝芯铜芯电线。

⑤VLV，VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。

⑥YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。

⑦XLV，XV：橡皮绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。

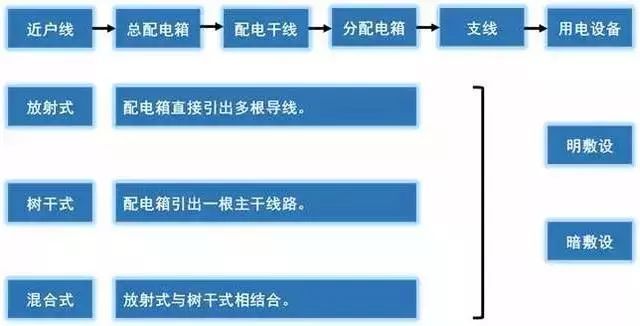

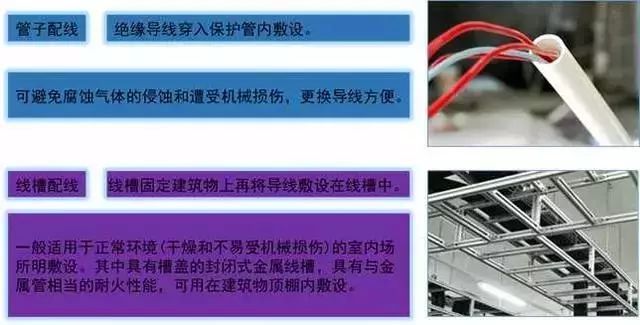

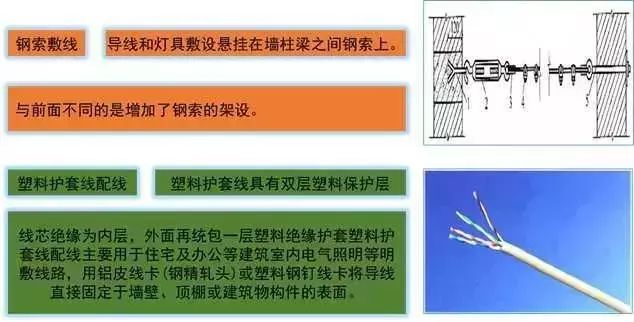

配线类型

照明配电箱的安装高度应符合施工图纸要求。若无要求时，一般底边距地面为1.5m，安装垂直偏差不应大于3mm。配电箱上应注明用电回路名称。

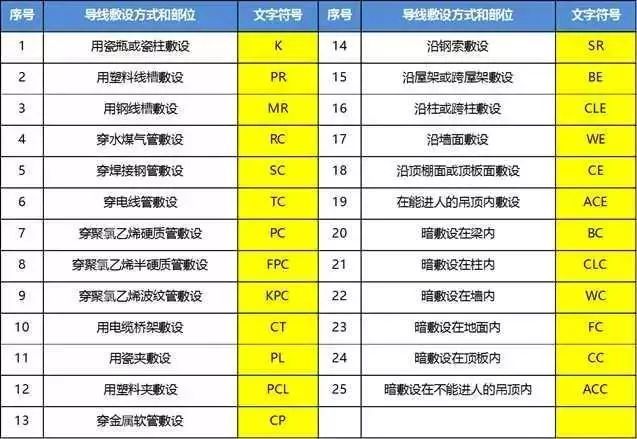

导线敷设

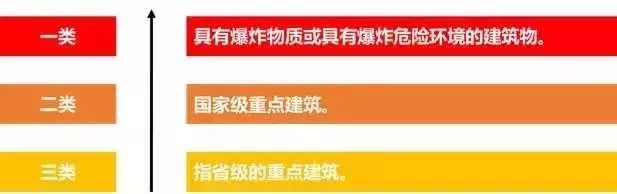

防雷等级

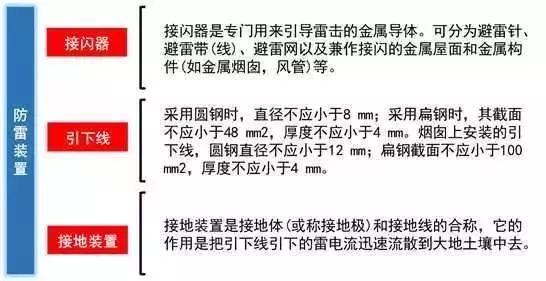

防雷装置

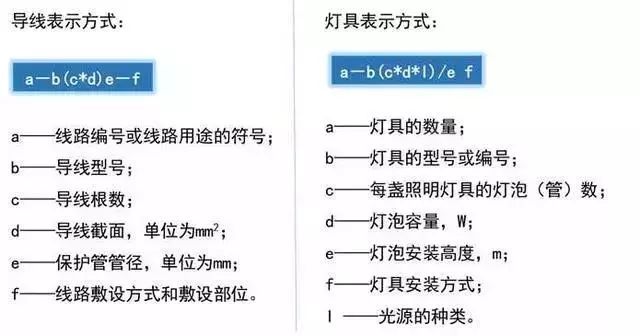

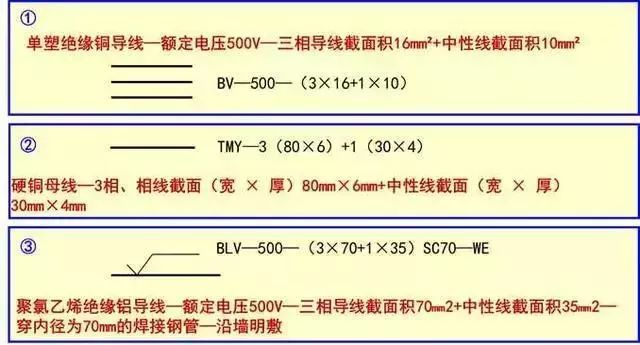

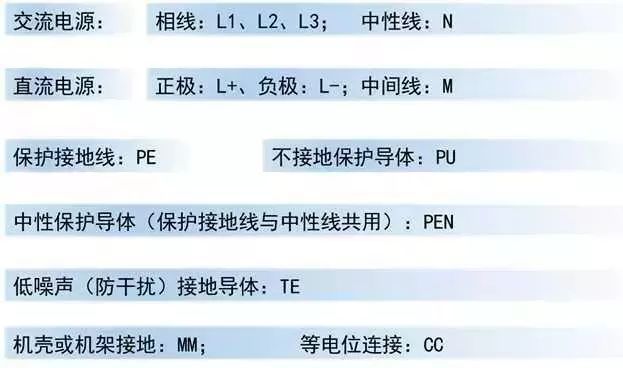

导线表示方法

常用导线标记

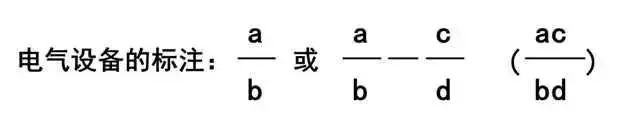

设备表示方法

a：设备编号；

b：设备额定容量；

c：线路熔体或低压断路器脱扣电流（A）；

d：标高。

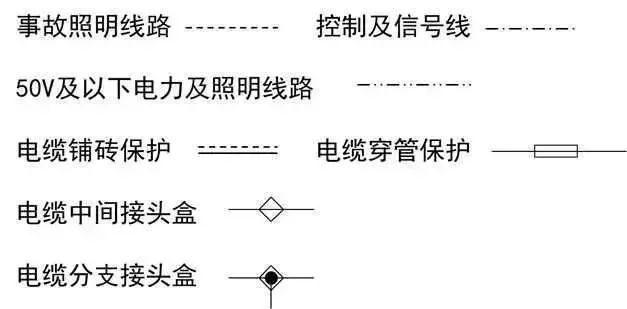

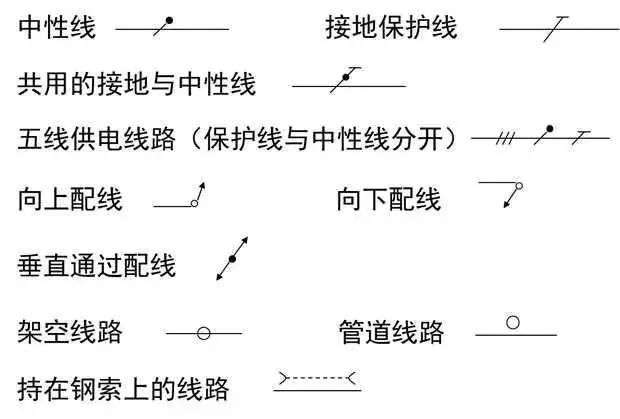

线路图形符号

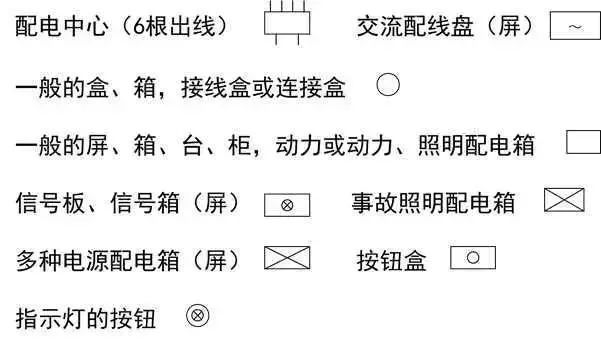

配电设备图形符号

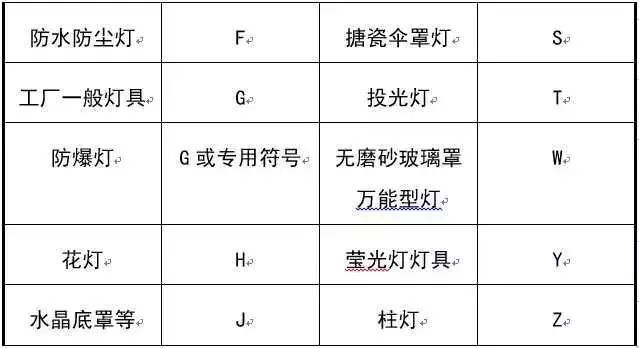

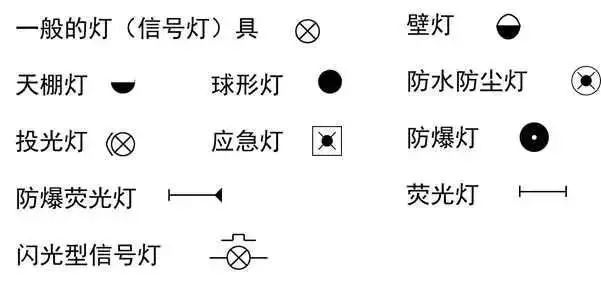

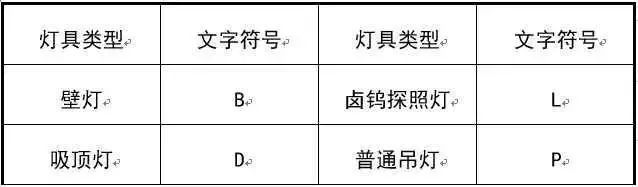

灯具图形符号

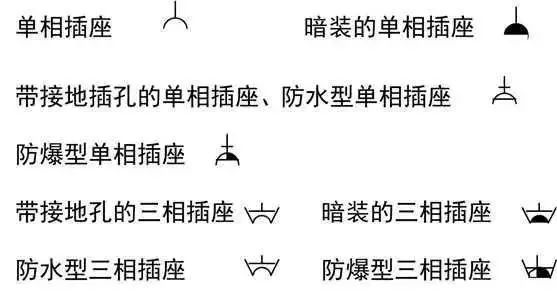

插座图形符号

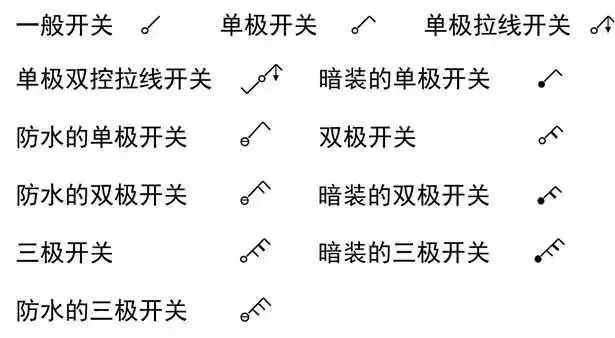

开关图形符号

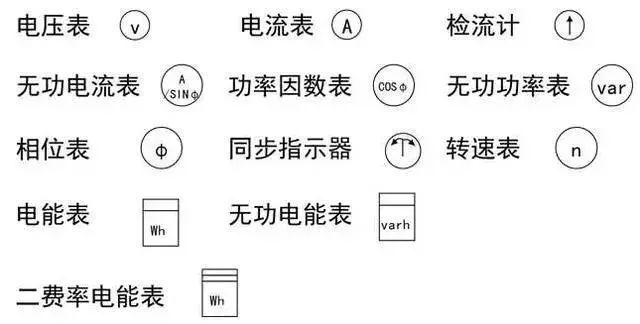

电表图形符号

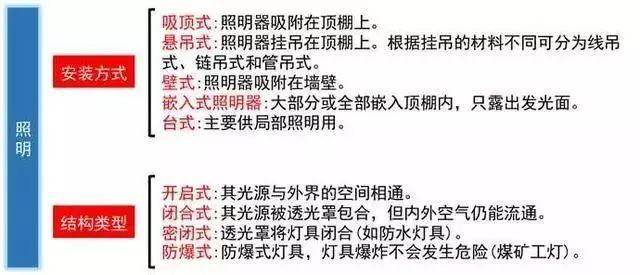

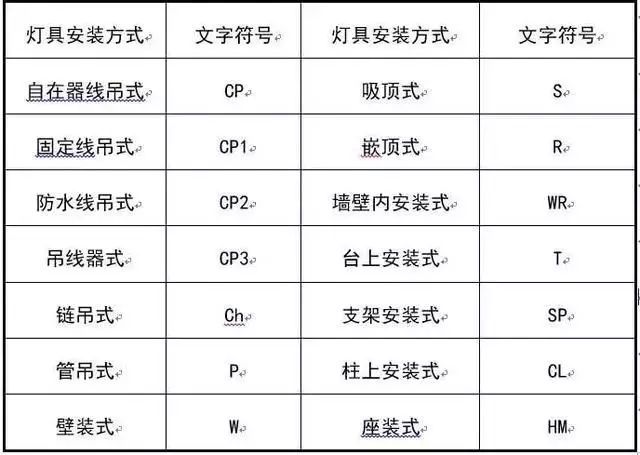

灯具安装方式
