无趣的试验——一种保护手电成色和个性化玩法的研究

摘要： 本文作者因为经费不充足，加上一点强迫症，对品相非常在意。为追求使用时的心情和二手卖价更高，作者对保护成色进行了一定研究。

关键词： 穷。

在若干年前，一位徕卡相机玩家与我分享了他使用电气绝缘胶带保护机身的心得，在得到“有钱人也这么矫情”的结论基础上，我对该方法进行了持续研究。

一、电工胶 布 保护成色的方法介绍

电气绝缘胶带，也称电工胶布（下文以“电工胶布”作为名称），是电工屁兜里的常用耗材。它材料有多种，本文使用最常见的pvc材料胶布，其他材质胶布试用较少，有些不能有效贴合复杂表面，有些拉伸性不高，不推荐使用。市面上电工胶布品牌多，价格从一卷一块多到几十不等，整体看很少遇到极劣质的产品，便宜货一样堪用。3m是电工胶布的佼佼者之一，旗下胶布种类繁多，常见的如1200、1500、1600等，几块钱一卷，如图1。

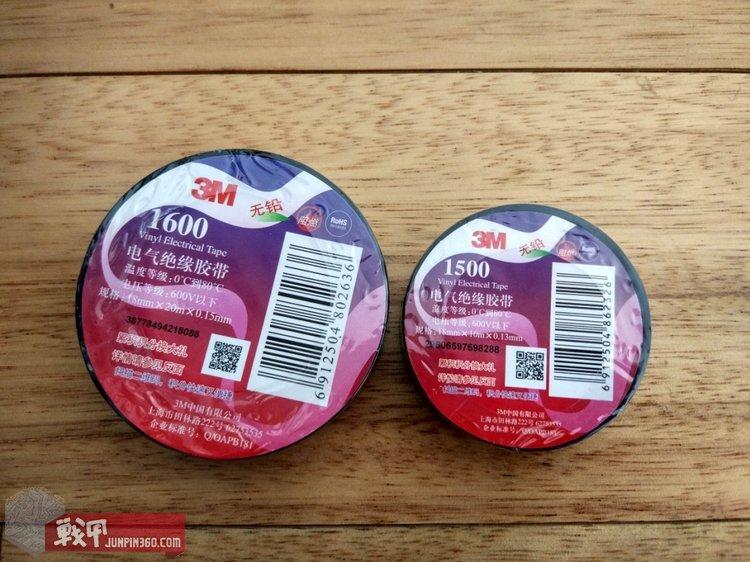

3M电工胶布1600和1500

项目团队曾进行3m 1500和1600型胶布的手电粘贴试验，效果良好。视装备具体使用情况，一次粘贴能维持半年到一年半。装备可有效抗摩擦和小磕碰，如和钥匙等硬金属存放时氧化层不再被刮蹭，冬天冻手的情况也得到大幅改善。

以下对3m几款较为常见的胶布进行总结。

900型电工胶布：没用过，看着价格估计和同价其他品牌相比不会有优势。

1200电工胶布：价格贼便宜，薄。胶布上有没有3m的logo记不住了，不推荐；

1500电工胶布：比较常见的3m胶布，胶带有3m的logo。厚度适中，是粘手电的最低选择；

1600电工胶布：较厚，拉伸性较好，色彩覆盖好，有3m的logo。推荐练手和一般使用；

1712电工胶布：没用过。个人猜测会因为太厚不好用。

相色胶带：33和35等型号不做区分。该类胶带品质最高，除了像普通胶布缠电线之外，还能用于对电路进行色彩标记，颜色种类多且鲜艳，粘度和抗拉伸性能更强，抚摸的质感佳，胶带上无logo。因定位高且为进口导致价格昂贵，不同颜色均在30到40块钱左右，强烈推荐。目前我使用有黑色、褐色（最推荐）、绿色、黄色和橙色，其余颜色如白色、红、灰、蓝等，作者曾用便宜胶布试验过，视觉效果不好看不符合我高贵的审美。黄色胶布虽然色彩相比普通产品要更鲜艳，但遮盖底色的能力较弱，不推荐。相色胶带外观如图2。

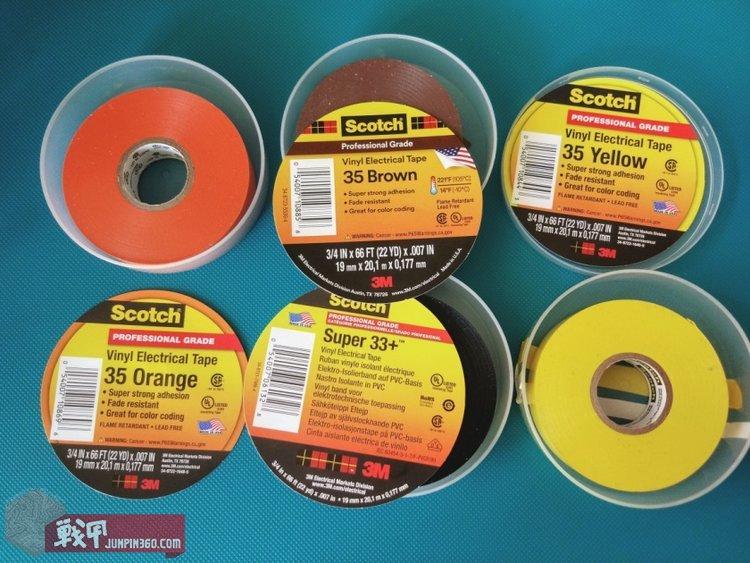

3M相色胶带

手电氧化层最常见黑色，黑色胶布能维持原始面貌；彩色胶布可以粘出个性化，下图为项目团队的几只手电，使用相色胶布和1600粘贴。粘的过程很简单：适当拉伸胶布以获得良好包裹，在结尾段不能拉伸，否则容易翘边。

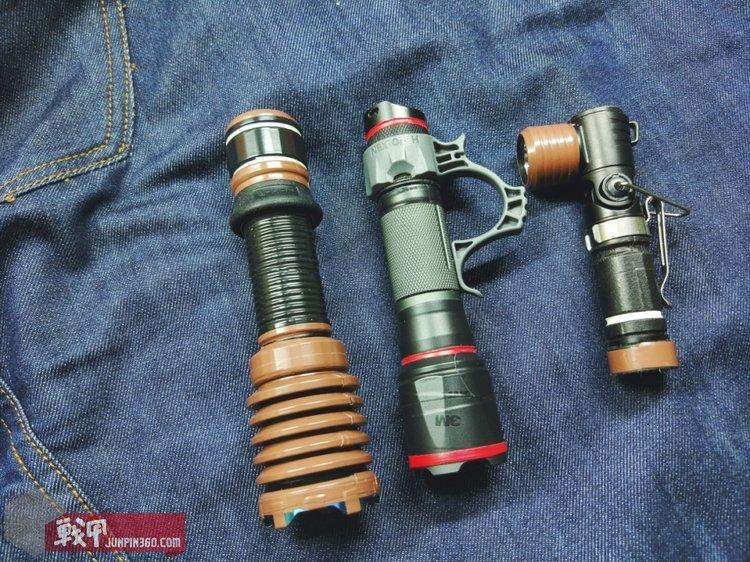

缠了胶布的几个手电。胶布的接头无法避免，影响外观无所谓，不影响成色就行。

粘贴良好的手电不会轻易开胶，我曾跨过山河大海也穿过茫茫人海，在雨雪天用过，水龙头下呲过也泡水过，均无影响。遇到的问题为：浸泡过机油等有机溶剂后易开胶翘边；长时间使用后去除胶布，会残留稀且黏的底胶。如果用手搓，耗时极长且效果不佳，使用新胶布去粘残留底胶效率高且能彻底清理。

二、电工胶布对散热的影响

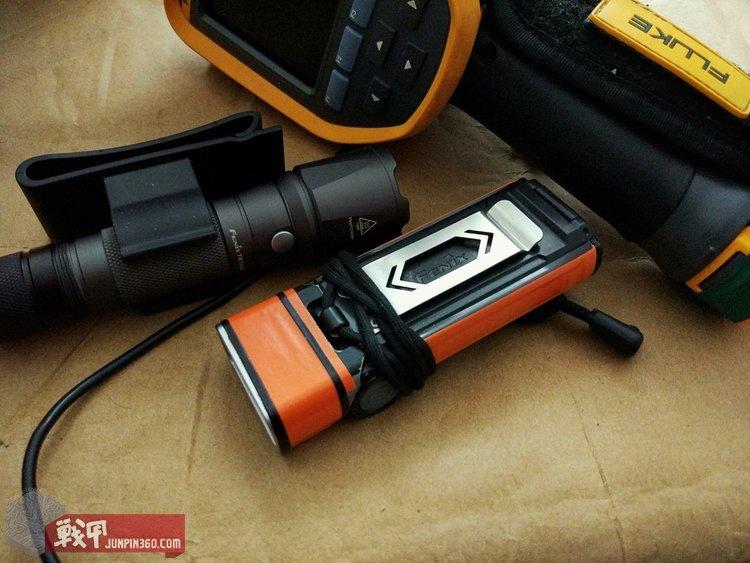

使用一台热像仪验证胶布对散热的影响，试验对象为一支基友送我 的现行版TK15UE。核心成员尚未掌握热像仪的用法，温度变化趋势具备参考价值，但手电表面温度数据可能存在误差。因阳极氧化层的发射率未知，试验前在手电表面粘贴一小块电工胶布（胶布的发射率为0.95），对比有、无胶布处的温度，发现差了不到0.2℃，不像不锈钢等反光表面差别巨大，故热像仪发射率使用0.95不做更改。

A、缠胶布的tk15用极亮档（1000lm）持续工作至温控介入，查看到达极值的时间和温度。表1为表面温度温度极值随时间变化的曲线，图4为热像仪图。

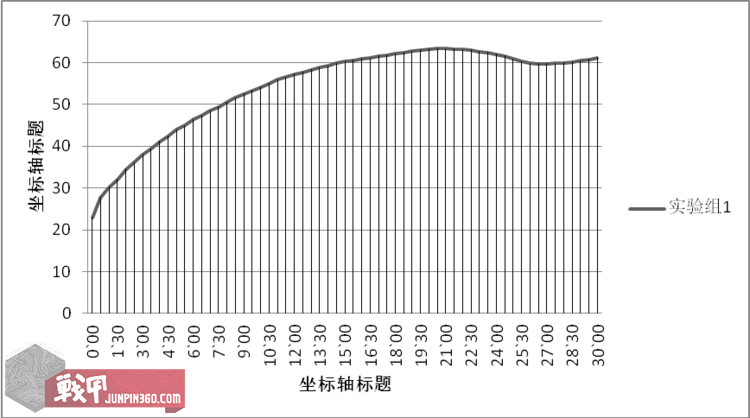

温度曲线

在20分30秒左右达到峰值63.5℃，随后温控介入，27分钟时温度开始上升，说明手电重新升高了电流。无胶布的详细数据没记录，懒了，大概也是20多分钟达到极值64.6℃。

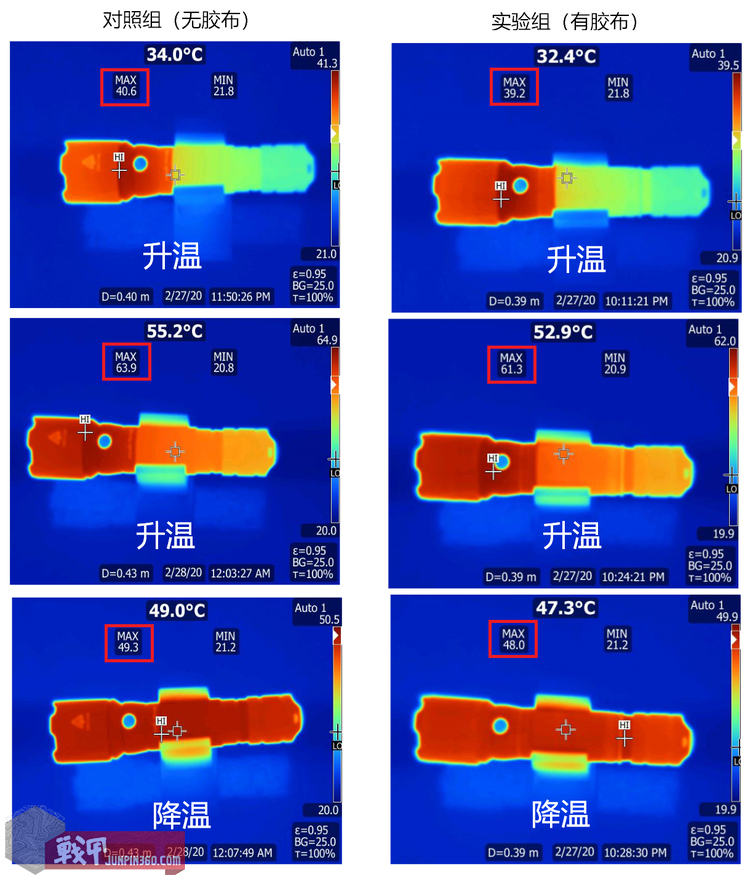

图4：热像仪图，可以看出温度传递过程

图4的MAX为热点，屏幕上方温度为中央温度点。tk15头部的接缝为最易发热部分，原因可能有两种：1.该部为led基板向外壳散热的直接接触面，led发热通过基板直接传递至此处；2.因前后部分均有较厚外壳，该部位作为最薄处，温度变化最敏感。缠胶布的实验组因为胶布影响，最热部分向后延伸。

当在60℃以上关机后，约3分半到4分钟左右桶身取代灯头成为最热部分，因加热时间长，热量向桶身和尾盖传递多，实验组因战术环拆掉，该处螺纹未包裹胶布，成为最热部分，不过该处和筒身温差不大。如果是两三分钟就进入降档的手电，估计桶身温度不会有太多发热。就算是以55℃作为阈值，TK15仍能以最高档位运行10分钟，较为缓慢的升温过程使得tk15对大散热鳍的需求不高 。当然如果设计大散热片，它将会拥有更长的不降档时间。

B、TK15是65℃温控，加温时间太（脏字）长了，随后的几组试验为加温16分钟，关机降温10分钟。因室温开始点亮升温选各组数据31.5℃左右为起点，向后延伸相同时间，用实验组和对照组的平均值计算温度变化，表格如表2。

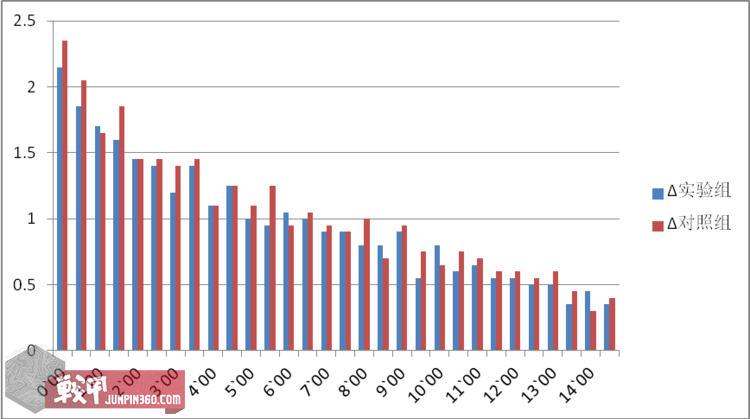

表2：升温变化速率

实验组为缠胶布，对照组无胶布。柱形图中实验组温度变化速率普遍低于对照组，经计算无胶布平均升温比缠胶布每分钟高0.13℃。再以相同思路取两组数据，以及室温状态下点亮的全部数据进行计算，无胶布平均升温比缠胶布每分钟高0.156℃和0.16℃和0.15℃。温度越高升温速度越慢，后续的升温速度已远低于选取的31.5℃时的升温速度，平均升温速度会随着温升而降低。从室温点亮至16分钟的总数据计算，缠胶布和无胶布平均升温速度分别为2.3℃/MIN和2.45℃/MIN，如果继续点亮至降档，该数据会略有下降。

降温表格如表3。分析方法相同，不赘述。结果是关机状态下缠胶布平均每分降温比无胶布慢0.1℃左右。

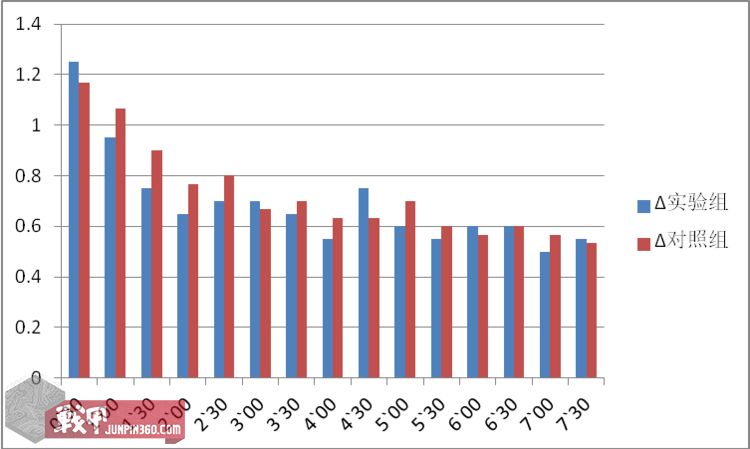

表3 降温变化速率

实验组和对照组均有两组数据，样本还是较少，主要是我也懒了，一次试验将近半小时，还得等手电降温真是等不起，如果以后还有闲心继续测试，样本增多会让数据更准确一些。

同时，项目团队进行了另一款别家品牌手电的测试，结果类似。数据表如表3。

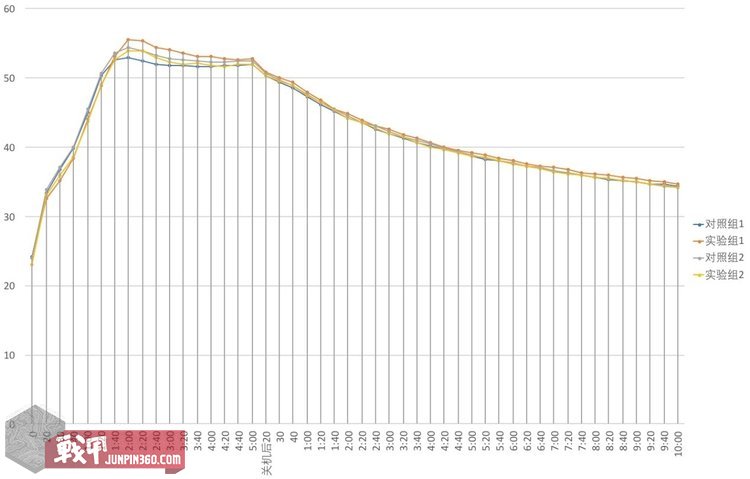

表3 其他品牌手电的温度变化曲线

测试结果： TK15UE室温23.5℃时缠胶布在高亮档位平均每分钟升温会慢了不到0.2℃，关机降温慢不到0.1℃，升降温胶布会导致外壳温度变化的延迟，不过延迟时间并不长。预测在达到峰值后，因为胶布的热量传递影响，手电表面最高温度会延续时间更长一些。至于谁先降档这个问题没测电流不知道，估计缠胶布先降档但提前的时间不长。胶布对散热的影响并没有想象中的大,如果用户是强光狂魔，要长时间高频率点亮最高档，考虑到led寿命请谨慎使用胶布，非要粘就粘桶身，桶头少贴点（温控款手电的核心温度有上限，不需要担心安全问题）。以本文作者的使用习惯为例，高亮档仅做点射和短时间点亮，粘贴胶布是可以的。不同手电因发热速度不同结果可能不同，但缠胶布不会造成多大的影响。

特别说明： 以上数据为反应温度变化。由于对热像仪使用不熟悉，且没有其他测温方式验证，温度数据仅供参考，望大佬能指点。

胶布不仅保护了装备成色，还因颜色众多，能够个性化装备，不禁让人忍不住为作者的聪明才智鼓掌。

结论：

缠胶带的玩法非本项目团队首创，在此旨为广大如我一样的经费紧张玩家提供保护装备的思路。如果粘贴使用环境不恶劣的装备如mp3等，可使用纸质胶带，推荐日本mt品牌，无残胶，易粘贴。tk15ue的65℃温度阈值还是比较激进的，这温度虽然手电和电池受的了，人手摸一下桶头还有点烫，桶身倒能凑合握住。

让你们不做橙色版，我自己造！

参考文献：

［1］3m.胶带产品技术说明.3m官网

［2］热心大佬.为什么我的东西都这么新.口述

全文完。
