电工仪表的使用：兆欧表（摇表）

1、绝缘电阻表，又称兆欧表、摇表、梅格表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用来产生直流高压；第二是测量回路；第三是显示。

2、兆欧表的作用

兆欧表是用来测量各种电气设备和线路绝缘电阻的仪表，使用时必须在断电状态下才能测量。

3、兆欧表的选用

测量500V及以下的线路或设备时，

应选用500V或1000V的兆欧表；

测量500V以上的线路或设备时，

应选用1000V或2500V的兆欧表；

测量绝缘子、母线，高压设备或线路时，

应选用2500V或5000V的兆欧表。

4、兆欧表使用前的检查：

检查是否有合格证，是否有定期检验证明

检查外壳是否完整，有无破损；

检查旋转摇把是否灵活，轻摇摇把应转动灵活。

检查指针是否弯曲，刻度盘是否清晰。

检查引线连接是否正确，

线路L端的引线接红色线、

接地E端的引线接黑色线，

检查导线有无破损，

检查表笔鳄鱼夹，夹口是否生锈，弹力是否合适。

5、兆欧表的开路试验

将两表笔分开，由慢到快（120r/min的速度）旋转摇把，刻度盘指针应该指向“∞”兆欧表开路试验合格。

6、兆欧表的短路试验

将两表笔短接，轻摇摇把1/4，刻度盘指针应在0位，兆欧表短路试验合格。

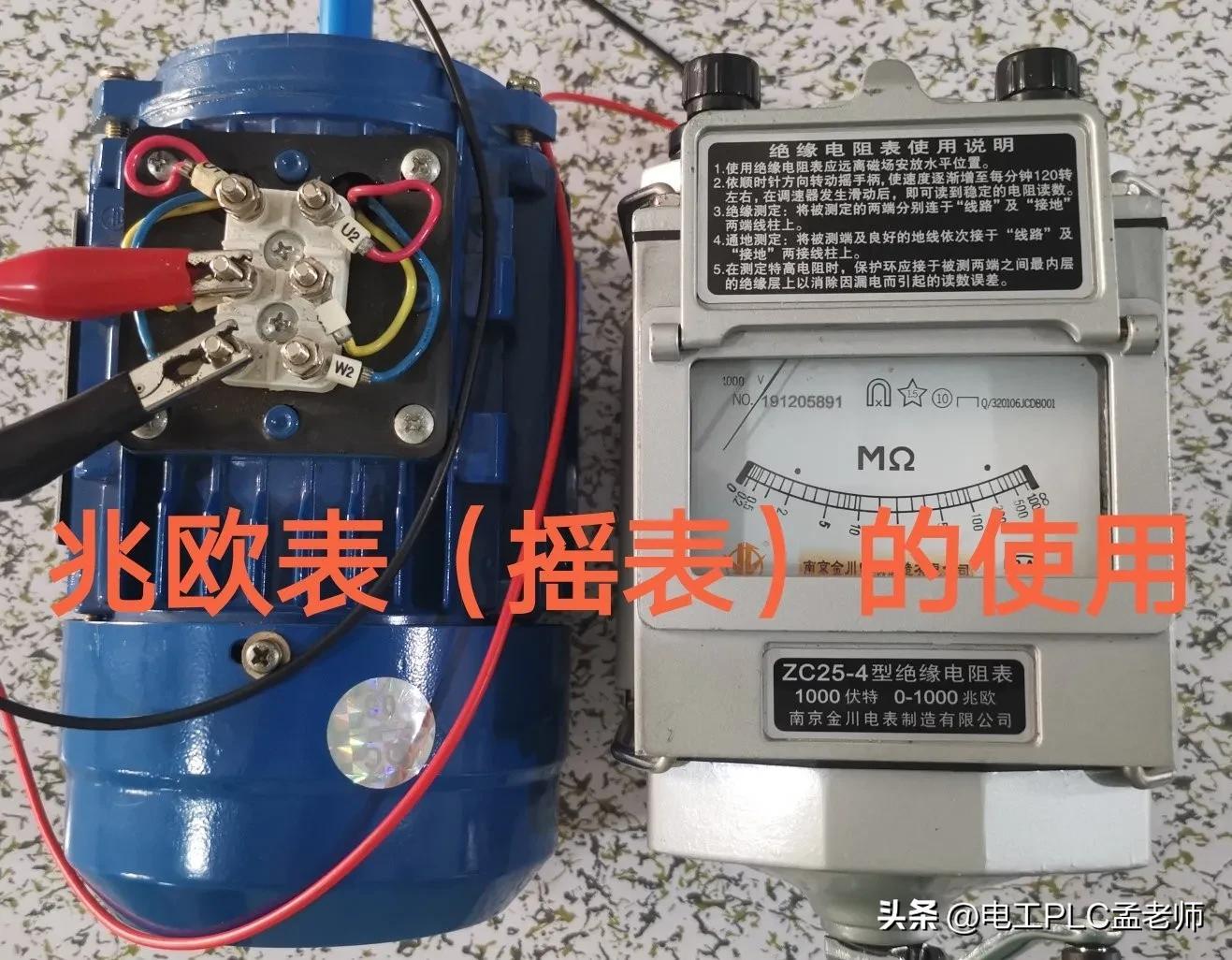

7、测量电动机相与地绝缘电阻时，

E端（黑色线）接电动机外壳，

L端（红色线）分别接被测绕组的一端，

由慢到快120r/min的速度摇动摇把。

U—外壳 ，V—外壳， W—外壳。

8、测量电动机相与相绝缘电阻时，

E端（黑色线）、L端（红色线）

分别接电动机三相绕组中，每两相之间的二端，

由慢到快120r/min的速度摇动摇把。

U—V U—W V—W

9、每一次测量时，摇把转速由慢到快，直到转速达到120r/min，保持摇把的转速均匀、稳定，摇1分钟后，待指针稳定，边摇边读数。相对地、相对相均不能小于 0.5 兆欧。

10、测量后，对较大被测设备进行放电，

最后整理好仪表，放在通风干燥处。

各种电气设备绝缘的摇测方法，收藏备用

一、配电变压器绝缘电阻的摇测

配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的摇表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。

所测绝缘电阻的准确性，与测量方法和测量时的天气情况有非常密切的关系，测量时应注意以下事项：

1、测量条件。选择温度在5℃以上，湿度在70%以下的天气进行测量；

2、测量电压。摇测配变绝缘电阻应使用1000V或2500V的摇表，对变压器历次绝缘电阻进行比较时，所用摇表应为相间电压等级；

3、测量项目。应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值；

4、测量安全。测量前后，应将配变一次侧和二次侧各出线端分别接地放电，零线亦应断开，使绕组上残存的静电荷放尽，以保证安全。

二、高压与低压避雷器绝缘电阻的摇测

摇测高压阀型避雷器绝缘电阻，用1000V或2500V摇表;摇测低压380V避雷器应使用500V或1000V摇表，将摇表两测试线分别接在避雷器的上、下接线柱上。

低压380V避雷器绝缘电阻值不应小于1MΩ。

三、绝缘子绝缘电阻的摇测

用500~1000V摇表摇测低压绝缘子的绝缘电阻其值应不低于1MΩ。

摇测方法如下：

1、针式绝缘子。将摇表（-）测试线接在铁脚上，连接线（+）连在螺丝刀的金属杆上，测试人员载绝缘手套，握着螺丝刀木柄，使螺丝刀金属尖（刀）在针式绝缘子顶部及颈部周围滑动。滑动时，摇动摇表进行绝缘测量。

2、线轴式和蝶式绝缘子。测量时，可在中间颈部圆周上绑一圈铜丝，将摇表的一根线连接在铜丝上，摇表的另一根线接在绝缘子的铁架上或铁担上。

3、单独对新的线轴式绝缘子摇测时比较费时。测量时，将摇表的一根线接触绝缘子的外表面，另一根测试线绑在大号螺丝刀的长金属杆上，用金属杆端头插进绝缘子的内颈孔口内，在内孔避上下、左右反复滑动，测量其绝缘电阻值。测量蝶式绝缘子的方法与此相同。

四、电力电缆的摇测

1、拆除被测电缆的电源和一切对外连线，同时将被测电缆的芯线全部接地并放电1min。

2、擦去电缆终端头表面的污垢。

3、确定摇表的规格，对工作电压在1kV及以下的电缆使用1kV摇表，1kV以上的电缆采用2500V摇表。

4、在测试三芯电缆时，一芯接（+），其他两芯应和铅包一同接地。如果被测电缆可能由于表面泄漏而引起测量误差时，还应连接保护环。

5、摇动摇表到额定转速（1200r/min），绝缘电阻应是摇1min以后，电阻值稳定时的读数。测量时摇表转速不应低于额定转速的80%。

6、电缆的一根芯线测试完毕后，经充分放电，再按同样方法分别检测其他各芯线。

五、移相电容器的测量

移相电容器在运行中应定期进行绝缘电阻的摇测，其绝缘电阻分为两极间的绝缘电阻和两极对外壳的绝缘电阻，由于电容器的两极间及两极对外壳均有电容存在，因此应特别注意摇测方法，否则容易损坏摇表。

摇测低压电容器可采用500V摇表，其绝缘电阻应不小于20MΩ。摇测前，应先将电容器放电。摇测时，先将摇表摇至规定转速，待其指针平衡后，再将摇表线接至电容器的两极上，继续转动摇表。开始时由于对电容器的充电，指针会下降，然后慢慢上升直至稳定值，此时的读数即为电容器的极间绝缘电阻。记取读数后，应先将摇表线撤下，然后再停止摇动，否则会因电容器放电而烧坏表头，摇测后，应立即将电容器进行放电。

由于电容器是由串、并联电容元件构成的，个别元件的绝缘劣化不会使整台电容器的绝缘电阻明显降低，所以极间绝缘电阻很难发现缺陷。因此这项试验一般不做，而只做单台电容器的两极对外壳的绝缘测定。

六、电动机绝缘电阻的测量

电动机的三相绕组共有6个线头，接在接线盒的6个柱上。摇测时，先将电动机接线盒打开，拆下连接片，先摇测相间（绕组）绝缘电阻，然后将电动机绕组接于线路接线柱L上，外壳接E接线柱测量各相绕组对地（或对外壳）的电阻。

摇表使用注意事项
