电工工具大全！让您分分钟认清电工工具和用法

电工作为化工行业不可缺少的工种之一，肩负着维护整个工厂正常运转的重要使命。在维护和检修电路时，电工常用的工具分为通用工具，线路安装工具和设备装修工具三大类。无论你是不是电工，都需要了解以下这些知识，也许当机会来临时，你会抓住哦。

一、通用工具

通用工具是指电工在工作中经常都会用到的工具。

1、验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

低压验电器的使用方法

a.必须按照图所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。

分分钟教你认清电工工具和用法

b.为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。

c.验电笔不能受潮，不能随意拆装或受到严重振动。

d.应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。

c.检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。

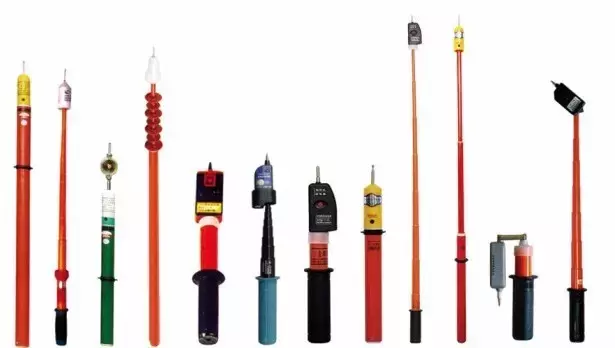

高压验电器的使用方法

a.使用时应两人操作，其中一人操作，另一个人进行监护。

b.在户外时，必须在晴天的情况下使用。

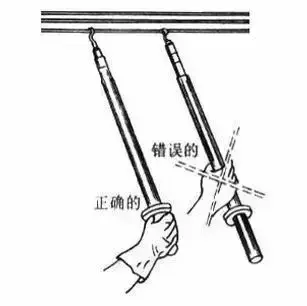

c.进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。如下图所示。

d.使用前应在带电体上试测，以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验，以确保安全。

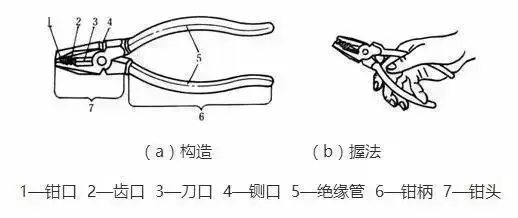

2、钢丝钳

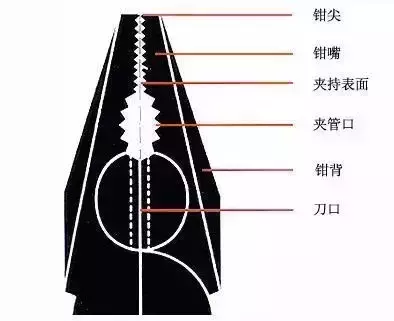

各部分的作用

a.钳口：用来弯绞或钳夹导线线头。

b.齿口：用来固紧或起松螺母。

c.刀口：用来剪切导线或剖切软导线的绝缘层。

d.铡口：用来铡切钢丝和铅丝等较硬金属线材。

e.钳柄上必须套有绝缘管。使用时的握法如上图b所示。

f.钳头的轴销上应经常加机油润滑。

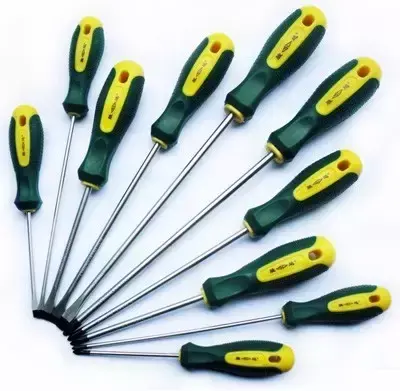

3、螺钉旋具

螺钉旋具俗称起子、螺丝刀，用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具（俗称通芯螺丝刀）。应在金属杆上加套绝缘管。

4、电工刀

电工刀是用来切割或剖削的常用电工工具。

电工刀的使用方法

（1）使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。

（2）电工刀的刀柄结构是没有绝缘的，不能在带电体上使用电工刀进行操作避免触电。

（3）电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时，必须使圆弧状刀面贴在导线上进行切割，这样刀口就不易损伤线芯。

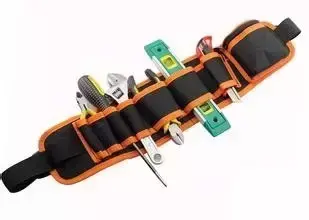

5、电工工具夹

电工工具夹是电工用来盛装随身携带最常用工具的器具。使用时用皮带系结在腰间。

二、线路安装工具

线路安装工具是用来进行线路安装的工具。

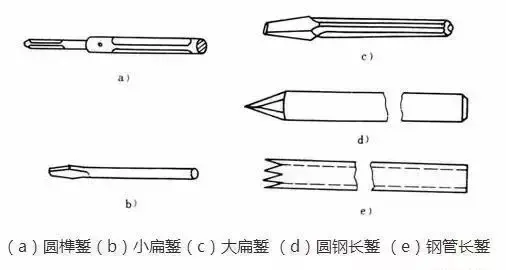

1、墙孔錾

墙孔錾有圆榫錾、小扁錾、大扁錾和长錾四种。

（1）圆榫錾：下图a，用来錾打混凝土结构的木榫孔。

（2）小扁錾：下图b，用来錾打砖墙上的木榫孔。

（3）大扁錾：下图c，用来錾打角钢支架和撑架等的埋没孔穴。

（4）长錾：下图d为圆钢长錾，用来錾打混凝土墙上通孔。下图e为钢管长錾，用来錾打砖墙上通孔。

在使用墙孔錾时要不断转动錾身，并经常拔离建筑面，使孔内灰沙、石屑及时排出，避免錾身堵塞在建筑物内。

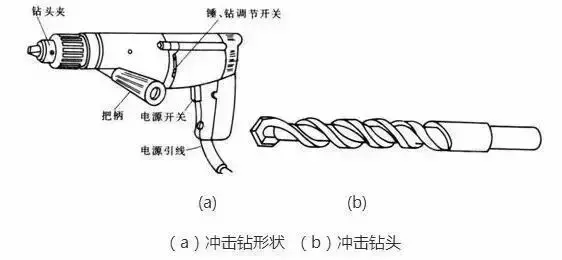

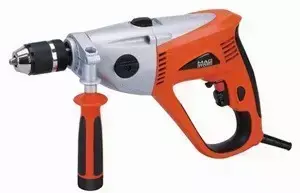

2、冲击钻

它是一种电动工具，可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。

冲击钻使用注意事项

（1）应在停转的情况下进行调速和调档（“冲”和“锤”）时。钻打墙孔时，应按孔径选配专用的冲击钻头，冲击钻头如下图b。

（2）钻打过程中，为了及时将土屑排除，应经常把钻头拔出；在钢筋建筑物上冲孔时，遇到坚硬物不应施加过大压力，避免钻头退火。

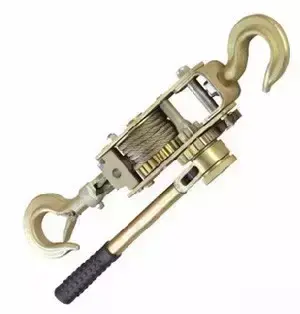

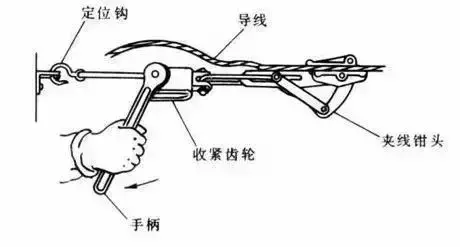

3、紧线器

紧线器用来收紧户内外绝缘子线路和户外架空线路的导线，如下图所示。

使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧。

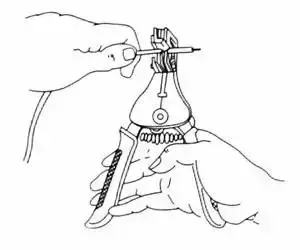

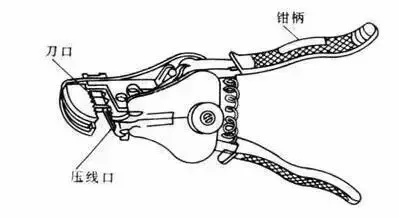

4、剥线钳

它的作用是用来剥离6平方毫米以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口，以适用于不同规格的导线，如下图所示。使用时导线必须放在稍大于线芯直径的切口上切剥，以免损伤线芯。

剥线钳使用方法

将电线置于刀刃和钳头之间，然后将电线夹紧在前面的刀刃中，参考厘米刻度调节定位去皮的长度。(可随意调节)，对于厚的绝缘皮顺时针旋转控制刀刃力度的旋纽，薄的逆时针旋转，将其调节到最佳位置，压紧手柄，绝缘皮被剪断而不损坏电线，同时刀片滑动移开绝缘皮。

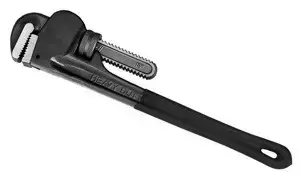

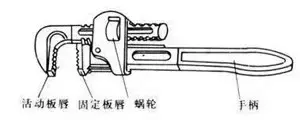

5、管子钳

管子钳是用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手相同。

管子钳的使用方法

1，调节钳口适当间距以适应管子口径，保证钳口能卡住管子。

2，一般左手扶按在钳口头部，要稍作用力，右手尽量按在管钳柄的尾端，使用力距长些。

3，右手用力往下按，使管件拧紧(松)。

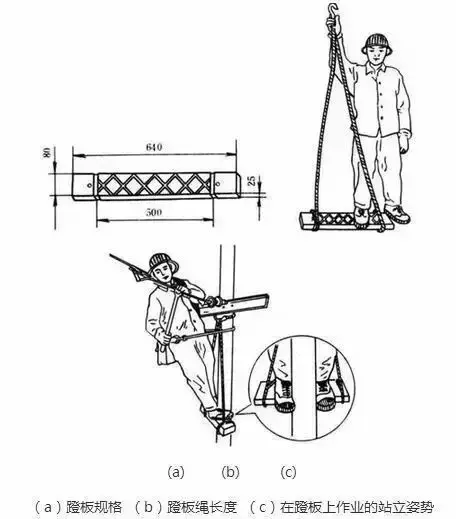

6、蹬板

蹬板又叫踏板，用来攀登电杆。绳的长度一般应保持一人一手长。蹬板和绳均应能承受300kg以上的重量，每半年要进行一次载荷试验。要采取正确的站立姿势，才能保持平稳。

也可采用脚扣来攀登电杆，攀登速度较快，登杆方法简单，但作业时不如蹬板灵活舒适，易于疲劳，适用于杆上短时间作业。

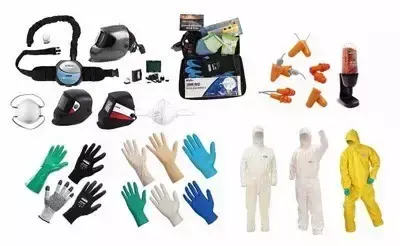

7、防护用品

登杆操作必须戴防护帽、防护手套，穿电工绝缘胶鞋和电工工作服。

三、设备装修工具

设备装修工具是进行电气设备检修或安装的工具。

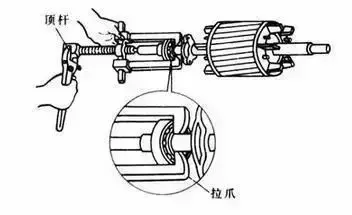

1、顶拔器

顶拔器俗称拉具，分为双爪和三爪两种，是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如下图。使用时各爪与中心丝杆应保持等距离。

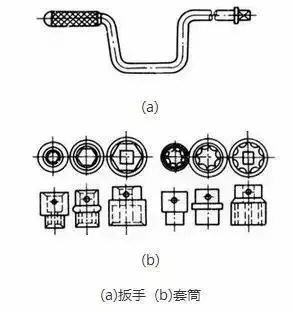

2、套筒扳手

用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成，由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，套筒的选用应适合螺母的大小。

它特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。用于螺母端或螺栓端完全低于被连接面，且凹孔的直径不能用于开口扳手或活动扳手及梅花扳手，就用套筒扳手，另外就是螺栓件空间限制，也只能用套筒扳手。

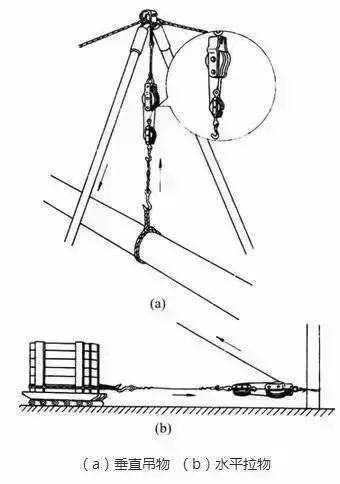

3、滑轮

俗称葫芦，专用于起吊较重的设备。在起重过程中，如需随时定位，或为防止在起吊时设备翻滚，应采用组合滑轮。

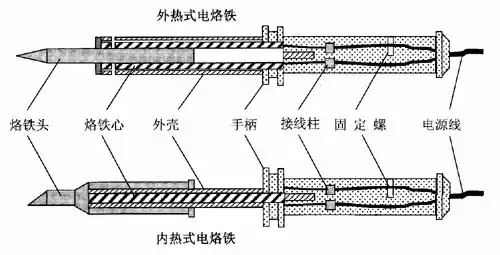

4、电烙铁

电烙铁是烙铁钎焊的热源，有内热式和外热式两种。

使用时应注意事项：

（1）根据焊接面积大小选择合适的电烙铁。

（2）电烙铁用完要随时拔去电源插头。

（3）在导电地面（如混凝土）使用时，电烙铁的金属外壳必须妥善接地，防止漏电时触电。

弱电人必知的电工知识

前言：

虽然我们是做弱电的，也有必要了解强电，也有大量的朋友问到很多电工方面的问题，所以这几天做了一个电工知识的普及。

1、什么叫做三相电路?

能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机;以三相发电机作为电源，称为三相电源;以三相电源供电的电路，称为三相电路。

2、什么是三相三线制供电?什么是三相四线制供电?

三相三线制是三相交流电源的一种连接方式，从3个线圈的端头引出3根导线，另将3个线圈尾端连在一起，又叫星形接线，常用符号“Y”表示，这种引出3根导线供电的方式叫三相三线制。若还从3个线圈尾端的连接点上再引出1根导线，这种引出4根导线的供电方式叫三相四线制方式。

3、什么叫相线(或火线)，什么叫中线(或零线)?

3个尾端的连接点称作中点，从中点引出的导线叫中线或零线。从3个端头引出的导线叫相线或火线。

4、什么叫相电压、线电压?相电流?线电流?

每相线圈两端的电压叫做相电压。通常用UA、UB、UC分别表示。端线与端线之间的电压称为线电压。一般用UAB、UBC、UCA表示。凡流过每一相线圈的电流叫相电流，流过端线的电流叫线电流。

5、三相交流电和单相交流电相比有何优点?

三相交流电较单相交流电在发电、输配电以及电能转换为机械能等方面都有明显的优势。例如，制造三相发电机、变压器都较制造单相的省材料，而且构造简单，性能优良。同时，三相输电较单相输电电能损耗少等。

6、什么是三相电源与负载的星形连接和三角形连接?

将三相负载的一端分别接在三相电源的A、B、C上，另一端连在一起接在中点上，如下左图即为星形连接。将一相绕组的末端与邻相绕组的始端顺序连接起来，构成一个三角形回路，再从三个连接点引出三根端线，供给三角形连接的负载，便形成了三角形连接的三相电路。

7、为什么在低压电网中普遍采用三相四线制?

用星形连接的三相四线制，可以同时提供两种电压值，即线电压和相电压。既可提供三相动力负载使用，又可提供单相照明使用。例如常用的低电压380/220V，既可提供需要电源电压380V的三相交流电动机使用，又可同时提供单相220V的照明电源。

8、什么是纯电阻电路?

通过电阻将电能以热效应方式全部转变为热能的交流电路，叫纯电阻电路。例如白炽灯、电炉、电烙铁等交流电路就是纯电阻电路。

9、什么是纯电感电路?

当线圈的电阻忽略不计，在线圈两端接上一个交流电压时，线圈中就有交流电流通过，因而在线圈中产生一个自感电动势反抗电流的变化，这就是纯电感电路。如果线圈通以直流电时，电流就不会变化，因此感抗就是零，线圈中电流则无限大形成短路。所以必须注意电感电流不能用在直流电路上。

10、什么是纯电容电路?

当电容的介质损失忽略不计时，在电容两端接上一个交流电源，电容就不间断地进行充电和放电，这就是纯电容电路。实验证明，它对交流电呈现一定的阻力，称为容抗，用XC表示。交流电频率越高，容抗就越小。当直流电接上时，容抗为无穷大，说明电容有隔直流作用。如果接入高频电源，则相当于短路作用。

11、什么叫做有功功率?无功功率?视在功率?

有功功率 ：将电能转换为其它形式能量的这部分功率。

无功功率 ：不参与电能转换，只参与交变磁场吞吐转换的功率。

视在功率 ：电源供给的总功率。

12、什么是功率因数?

电路消耗的有功功率占电源供给总功率的比例称为功率因数。功率因数越高，表示在电源和电路之间传递的无功能量越少。因此，在电力工程中希望功率因数越高越好。

13、功率因数怎样计算?

其瞬时值可由功率因数表直接读出。若无功率因数表，可根据电压表、电流表和电度表在同一时间的读数，按下式计算：

cosφ=P/(1.73*U*I) 其中P、U、I分别是电度表、电压表和电流表的读数。

14、什么是照度?

照度是指单位面积上接收到的光能量。照度符号是E，照度单位是勒克斯(lx)，计算式为：E=φ/A

式中 φ----光通量，lm；

A----照明面积，m2；

E----照度，lx。

1勒克斯相当于1m2被照面上光通量为1流明(lm)时的照度。夏季阳光强烈的中午地面照度约为50000lx，冬天晴天时地面照度约为2000lx，晴朗的月夜地面照度约0.2lx。

15、什么是负荷率?

在一定时间内，平均负荷与最高负荷之比的百分数。用以衡量负荷的均衡性。

16、什么是瞬流?

瞬流是一种瞬间高爆发的电能，包括浪涌、spikes、glitches等等。它存在于几乎所有的电力系统中，无论是民用电还是工业用电。瞬流和浪涌是用微秒到微微秒测量的，它可以高出正常电压的几十到几百甚至几千倍。

通常供电部门一致认为90%的瞬流是从电力系统内部产生的，主要是由于电力负载 (Electricalloads) 的频繁开关和负荷的频繁变化。

瞬流可以损坏任何一种电器，包括任何类型的工业电机、敏感的电器，如：电脑、通信、证券、广播、航空指挥、军事指挥等系统。经长期对瞬流的研究，其统计数据结果证明，如电器在使用时不遇到任何瞬流，使用寿命可延长35-40%。同时，消除电涌并可大幅度提高电力设备的运转效率，减少企业电耗，为企业降低生产成本。

17、瞬流是如何产生的?

瞬流的产生主要来源于两个方面。

一是环境产生的，雷电感应电压、输变电站大型开关的开合、邻居大型负载的起停，都会伴随有瞬流进入到用电系统。环境因素产生的瞬流占一个系统瞬流总量的20-30%。

二是用电系统内部产生的，它占一个系统瞬流总量的70-80%。任何负载的起停和运行都会产生大量的瞬流，再回馈到本身的用电系统中。大型负载的起停及运行过程中所产生的瞬流还会波及到邻居的用电系统及大电网。电弧放电也是瞬流的一个主要来源。它可能是由不良和松 动的电气连接引起，或由老旧的不干净的电刷引起。由电弧放电所产生的高频电压尖峰脉冲，会通过设备线路扩散、影响到整个系统。

随着高科技的迅速发展，电脑及所有与信息产业相关的电子设备被大量使用，如：激光打印机、电脑工作站、各种服务器、调制解调器、路由器、扫描器、传真机、网络接入商工作站、证券及期货市场大型电脑服务站、银行系统大型电脑服务站等设备。由于体积越来越小的电子集成线路板及芯片对系统过电压的防护非常薄弱，而系统内部产生出大量的、无时不在的瞬流，通过设备线路扩散、反馈到电网中，影响到整个系统。

18、瞬流的特征

正弦波电路上电流与电压的表现为瞬态畸变的瞬流，其主要表现形式为浪涌、尖峰、谐波等。英福特科技(美国)公司能源顾问、美国著名能源理论家赫氏菲尔德博士认为，这种畸变的主要特点是超高压、超高速、超高频次。

超高压 ：指瞬流尖峰高出正常电压幅值的2-50倍，最高可达10000伏。

超高速 ：指瞬流尖峰发生在极短的时间内，它可以在数万亿(百万的二次幂)分之一秒内完成从迸发到消失的过程。

超高频次 ：指瞬流尖峰的活动十分频繁，可以说瞬流无时不在、无处不在。英福特公司在美国硅谷最近的多项测试表明，一盏灯的开关、一个家用电器的启动、甚至电脑键盘或鼠标的点击，就有数十个瞬流产生，电压高达500-1200伏。仅仅一只日光灯管简单的开关动作，就有多达24个瞬流产生。
