某央企电工技术比武——电路配盘试题曝光，来测试下自己的能力

一、按照要求设计一套电气控制电路（只能用一个时间继电器），并配线实现所要求的功能。

二、控制要求

三个按钮SB1、SB2、SB3控制两台电机M1、M2旋转。SB1为M1电机的起动按钮。SB2为M2电机的起动按钮，SB3为停止按钮。

（一）控制功能1:

1、按起动按钮SB1,M1电机立即起动，延时10秒后M2电机起动，在M1电机启动后延时过程中，按SB1、SB2起动按钮，对控制无影响。

2、M2电机延时起动后，按停止按钮SB3,M2电机立即停止，延时10秒后，M1电机停止。

3、M1电机起动、M2电机未起动时，按停止按钮SB3，M1电机立即停止（松开SB3按钮，M1电机不得重新起动），M2电机不得起动。

（二）控制功能2：

4、按起动按钮SB2，M2电机立即起动，延时10秒后M1电机起动，在M2电机起动后延时过程中，按SB1、SB2启动按钮，对控制无影响。

5、M1电机延时起动后，按停止按钮SB3, M1电机立即停止，延时10秒后，M2电机停止。

6、M2电机起动，M1电机未起动时，按停止按钮SB3，M2电机立即停止（松开SB3按钮，M2电机不得重新起动）M1电机不得起动。

（三）保护和指示灯要求：

7、两电机如果有一台过热，则两台电机同时停止。

8、M1电机运行，指示灯HL1亮；M2电机运行，指示灯HL2亮；两台电机同时停止时，指示灯HL3亮。

判断标准：总分值50分

1、上电———M1，M2电机不运行，HL3灯亮 1分

2、按SB1按钮——M1立即起动 1分 M2电机延时10秒起动 1分 在延时过程中按SB2，M2电机不得起动，M1电机不得停止，对控制无影响。2分

3、两台电机都起动后，按下SB3按钮。—— M2电机立即停止 1分 延时10秒后M1电机停止。4分

4、M1电机起动，M2电机未起动，按SB3按钮—— M1电机立即停止，松开按钮后M1不得重新起动，M2电机不得起动。 2分

5、按SB2按钮——M2电机立即起动。1分 M1电机延时10秒起动。1分 在延时过程中按SB1,M1电机不得起动，M2电机不得停止，对控制无影响。—— 2分

6、两台电机都起动后，按下SB3按钮，——M1立即停止—— 1分 延时10秒M2电机停止——4分

7、M2电机起动，M1电机未起动，按SB3按钮——M2电机立即停止，松开按钮M2不得重新起动，M1电机不得起动。——2分

8、M1、M2电机任何一台过热——两台电机同时停止——2分

9、M1电机运行——HL1灯亮——1分

10、M2电机运行——HL2灯亮——1分

11、反复实验——控制均正常——8分

12、线路——全部功能实现，线路整齐，全部进线槽，接线处无漏洞——15分 全部功能实现，线路整齐，个别线未进线槽，接线处有漏洞——10分 全部功能实现，线路整齐，多数线未进线槽，或接线处多处有漏洞——5分

13、扣分项 发生短路 -15分 每多用一个时间继电器 -15分

转发是最大的鼓励！谢谢您的支持！

小贴士

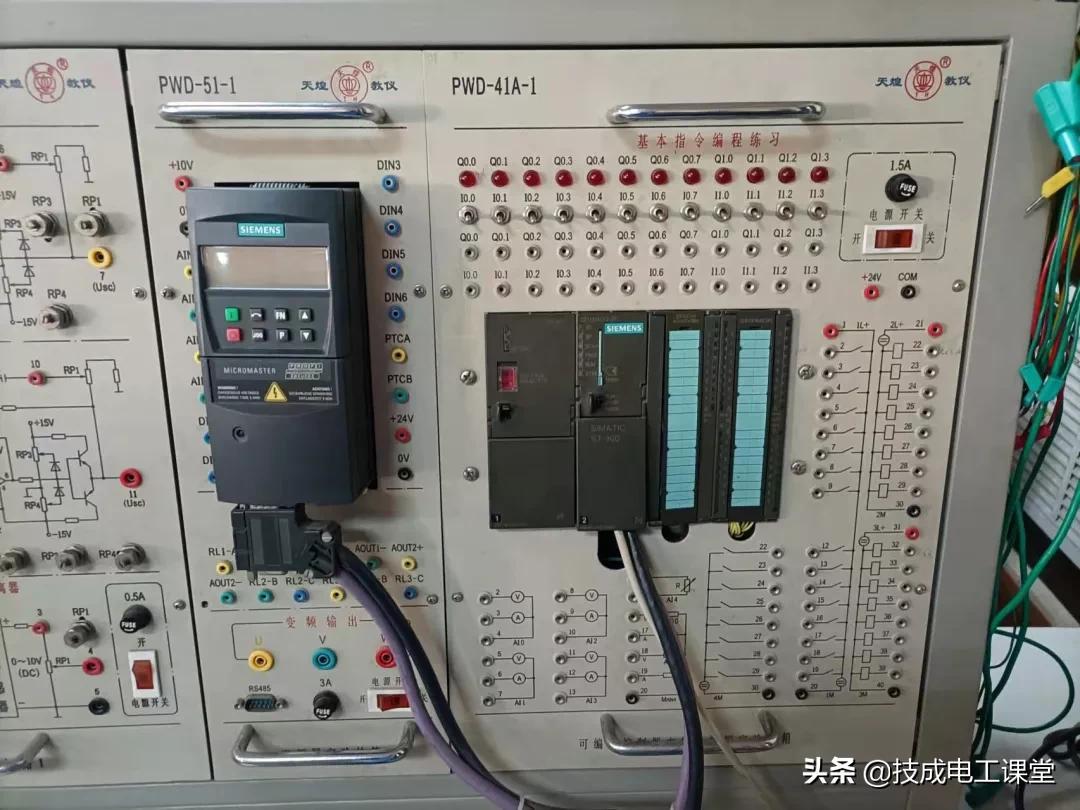

历年电工考题合集+电器考题题库

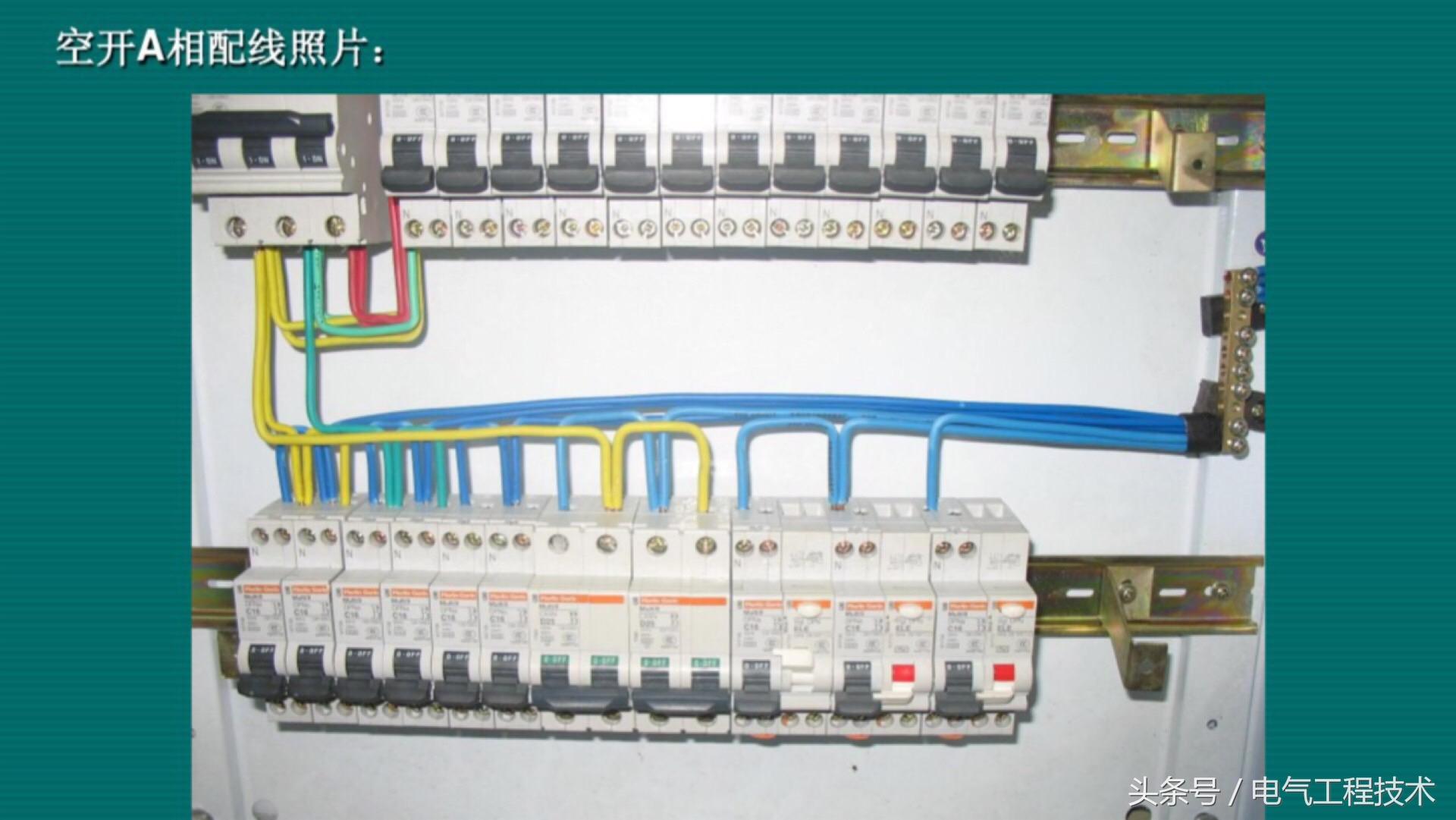

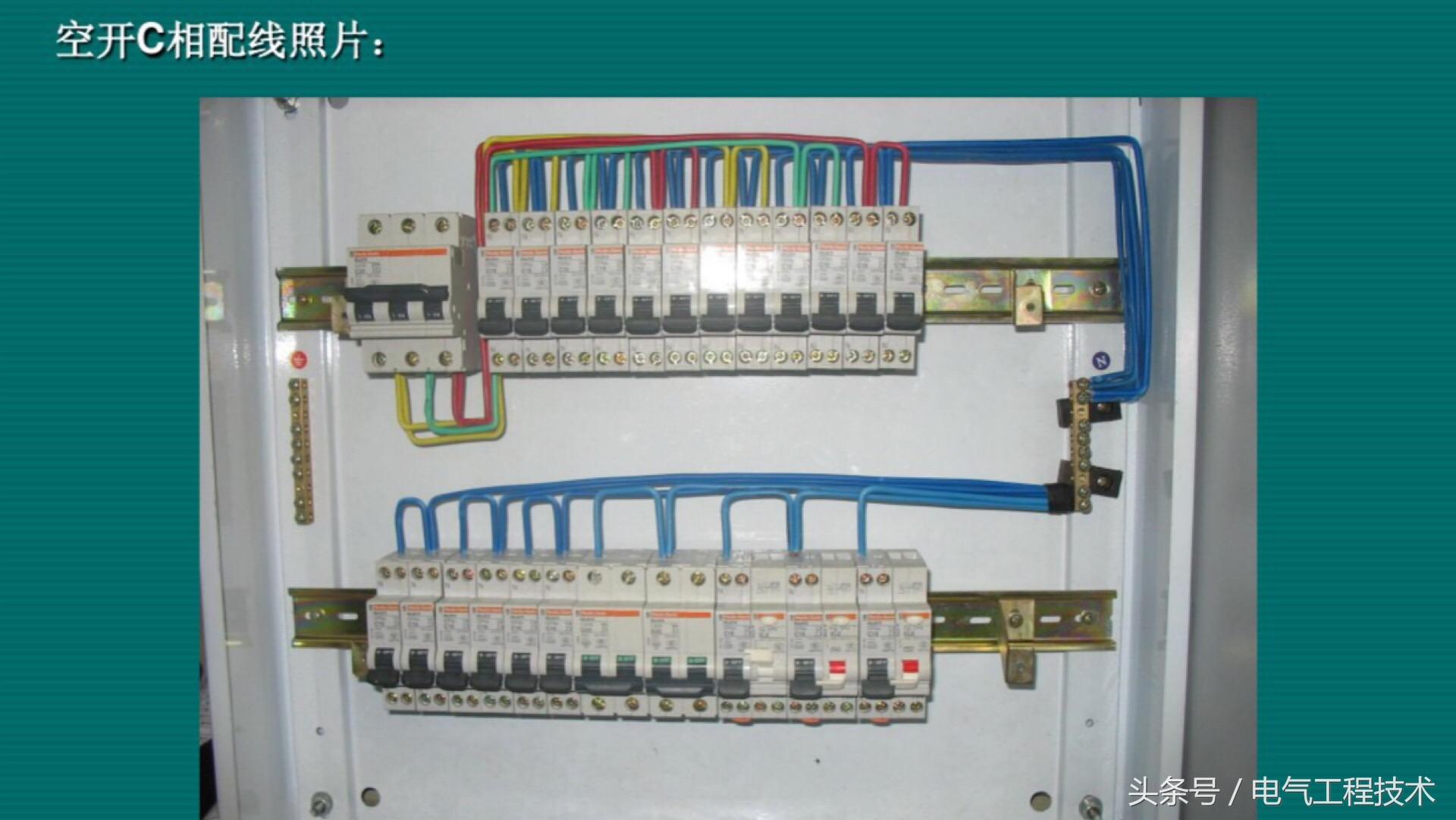

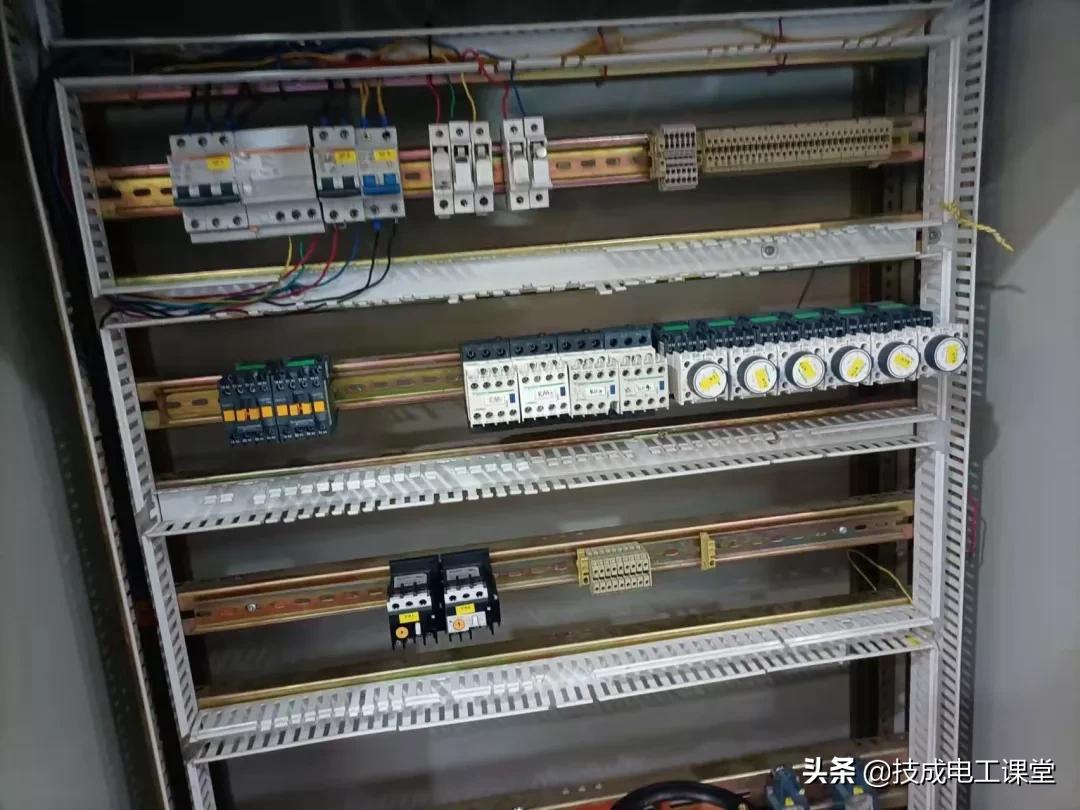

三相：A相，B相，C相应该怎么配盘接线？一步步教你，学会不用愁

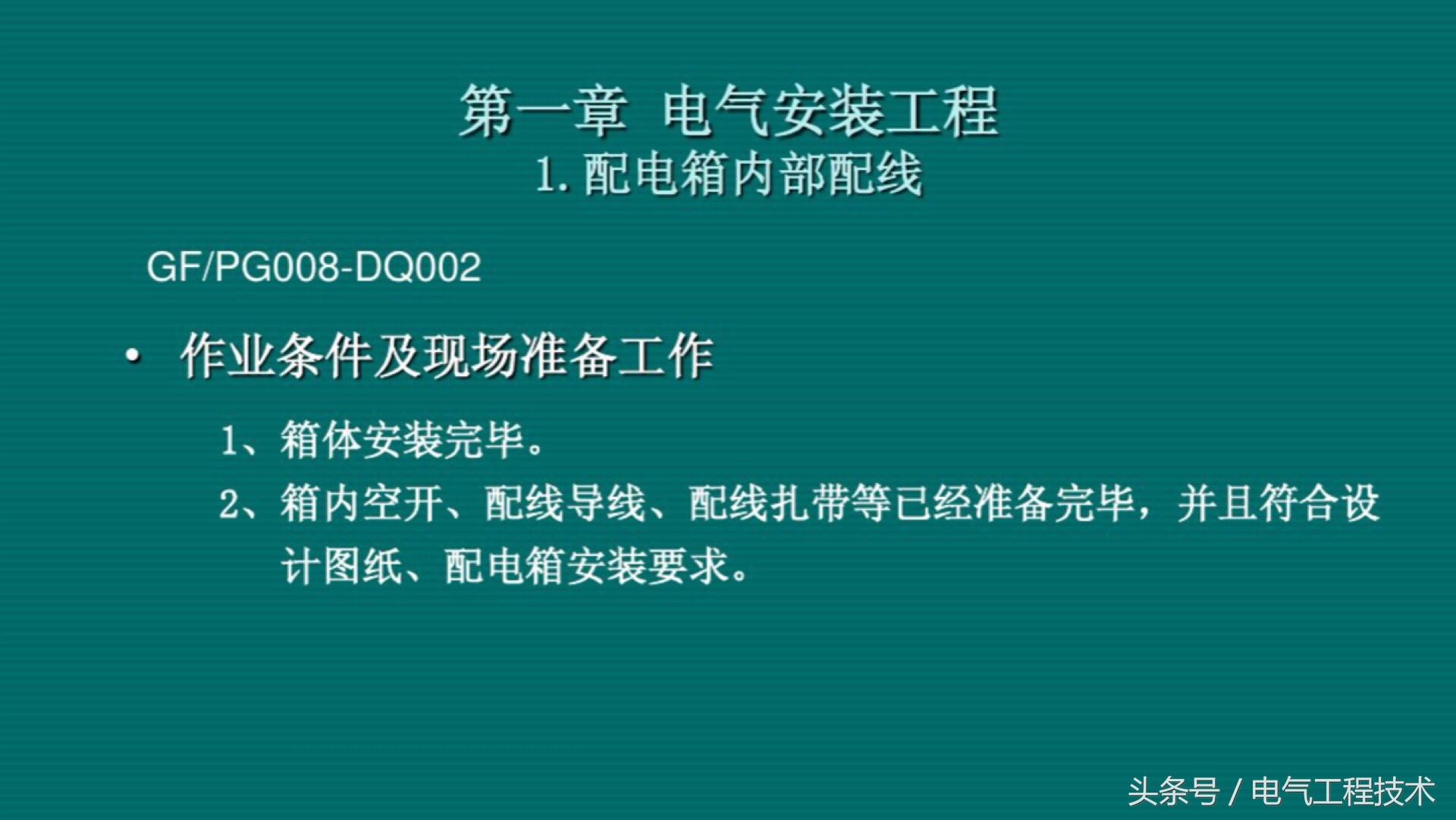

三相用电配电箱，相信很多的电工老师傅都非常清楚，甚至于都很精通配线，三相用电配电箱在工业自动化，机械自动化，甚至是工地变配电中都应用非常广泛，虽然比较简单，但是对于一些电工初学者而言就很难了，甚至于给出一个配电盘，不知道从哪下手，更别提动手配盘了，其实这也是电工初学者普遍都会存在的现象，今天我们就重点来看看三相配电箱到底应该怎么布线，都有哪些步骤，一点不夸张的说：初学者按照这样的步骤一步步来是可以学到东西的，一起来看看：
