电工入门：如何快速看懂电路图？老电工给你3点靠谱建议！

电路图对于电力作业人员而言至关重要，看懂电路图也是电力施工作业的第一步，可以说电路图是工业自动化，智能化发展的基础，很自然的看懂电路图就显的至关重要了！

​最近很多的初学电工的朋友都问怎么样看懂电路图，怎么样才算是入门了？其实这个问题也很简单，从最基础的入手就可以了，电力作业人员都知道，电工技术入门很简单，精通却很难！

​致电工初学者的几点建议:

1，认识电路元器件，从电路元件入手！

不管是基础的电路还是复杂的电路都是由各样的电路原件组成的，掌握了每个电路元器件的基本工作性质，再把电路元器件组合起来，就可以大致明白电路的动作原理了！

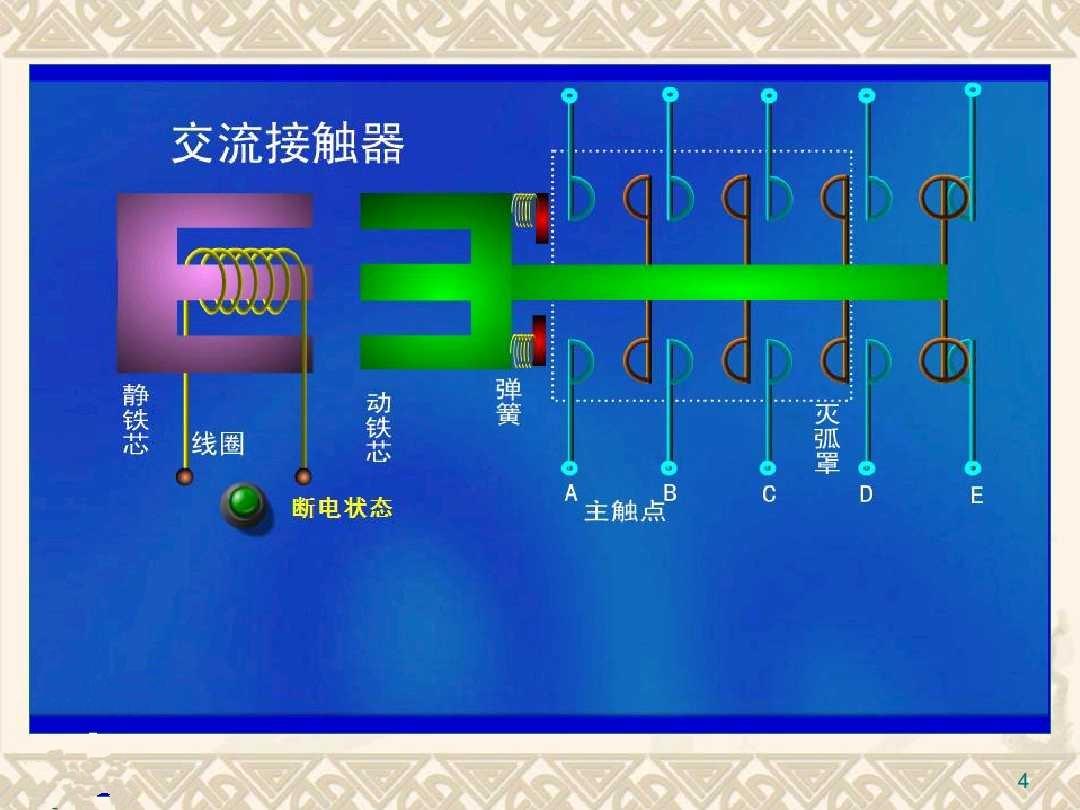

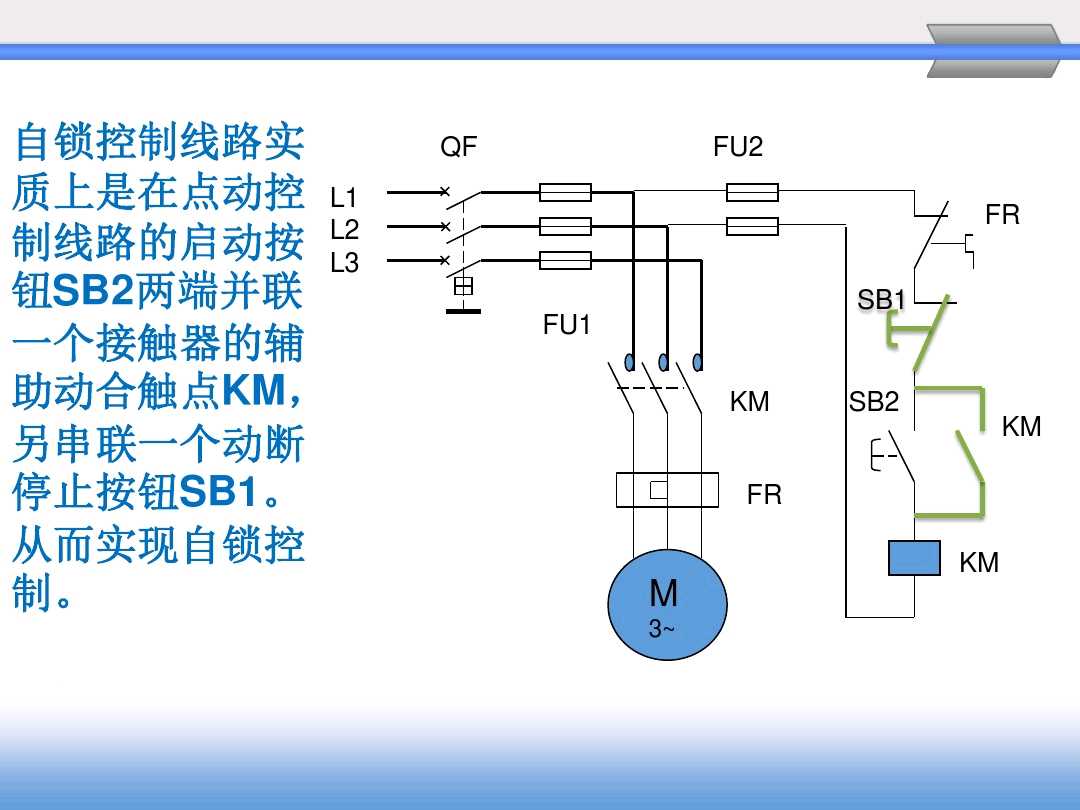

电路元器件很重要，例如交流接触器KM，它的结构:线圈，主触点，辅助触点等等，在交流接触器得电吸合时，辅助触点常开点闭合，常闭点断开，断电的时候复位等等！

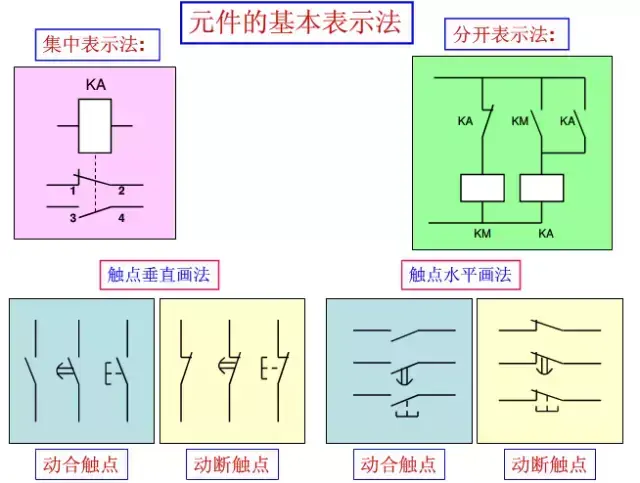

​2，分清常开点NO和常闭点NC很重要！

几乎大部分的电路图都是由NO常开点和NC常闭点组成的，看清楚每个元器件到底在电路中用的是常开点还是常闭点，这点非常重要！

另外分清NO和NC在工作情况下和非工作情况下的状态变化是看懂电路图很重要的环节！

​3，用动态的思维看电路图！

一般而言电路图都是在非工作情况下的状态，而我们需要的是通过电路图看懂电路整个的工作状态，所以一定要用动态的思维去看电路图。

上面的3点是看懂电路图必备的基础知识，也是需要特别注意的地方，如果你有更好的读懂电路图的建议，可以下方留言，一起交流学习电气电工知识！

如何看懂电气图纸？老师傅手把手教你学习电气图纸，新手必看

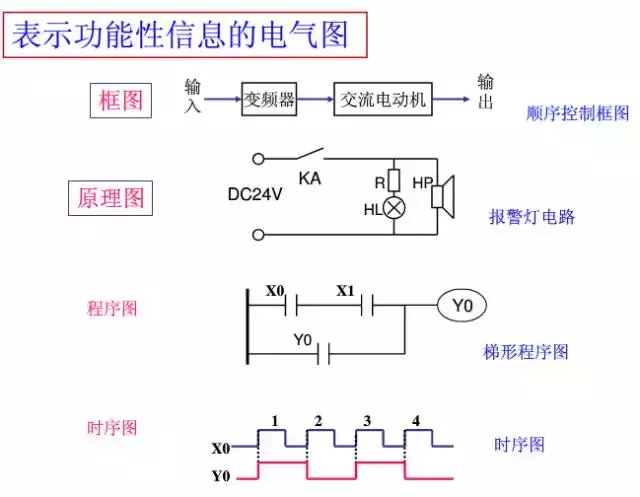

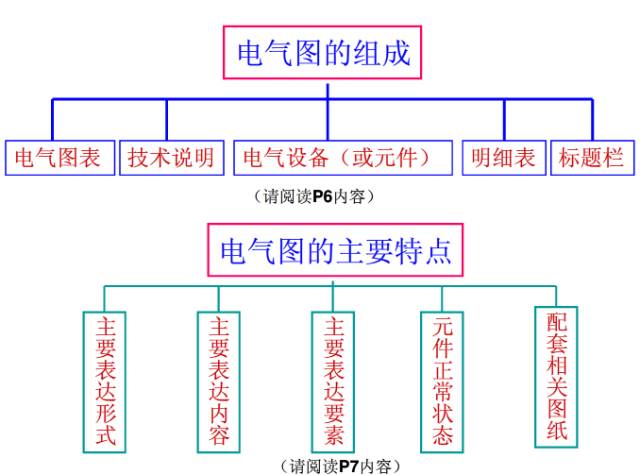

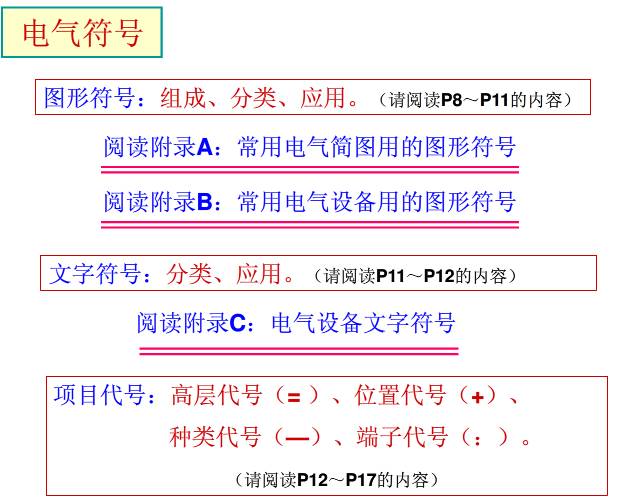

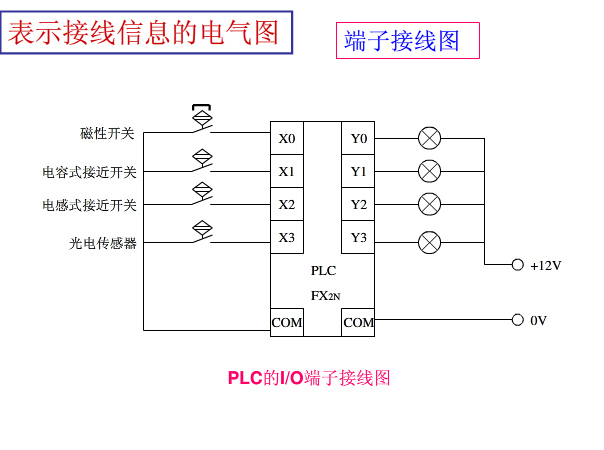

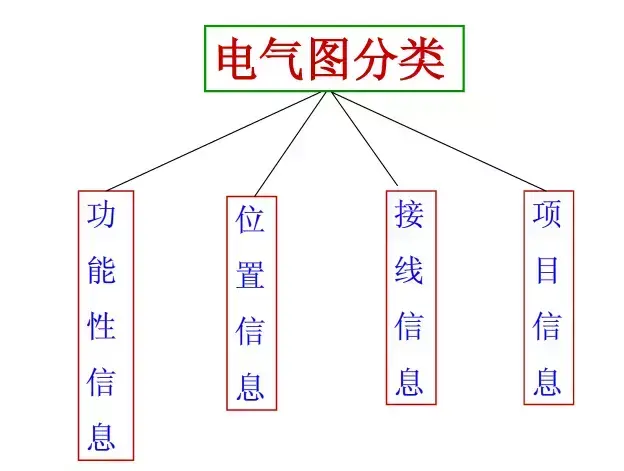

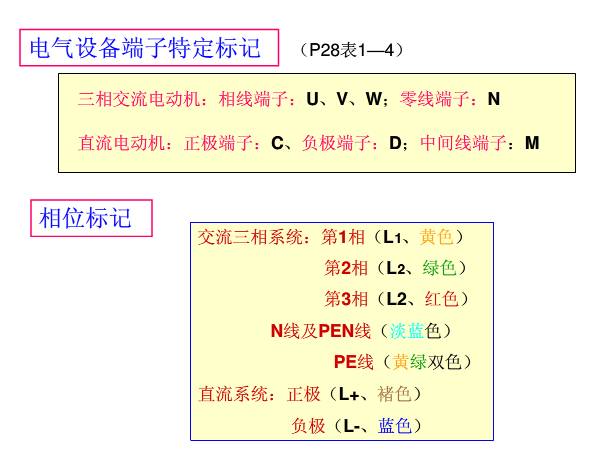

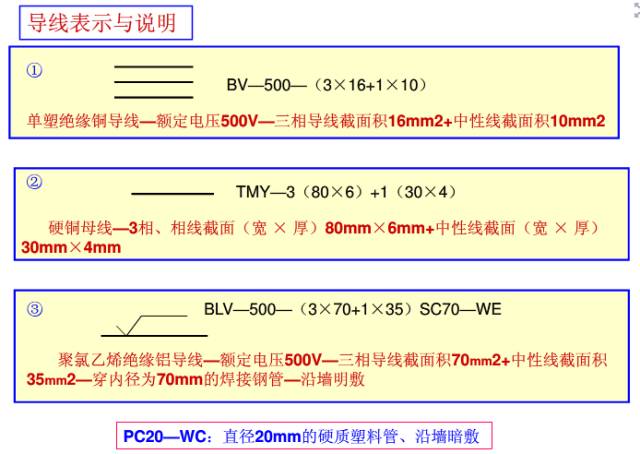

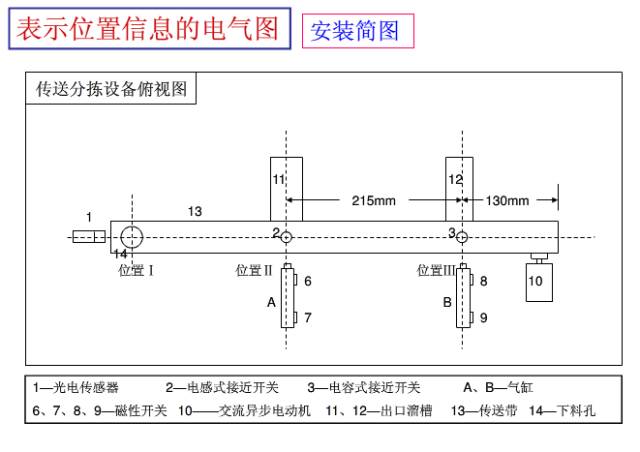

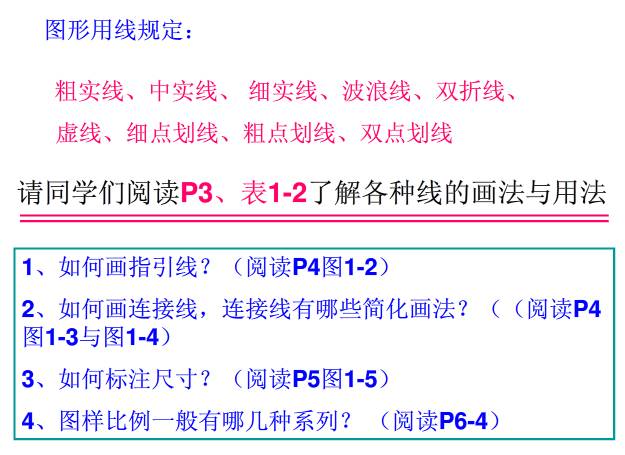

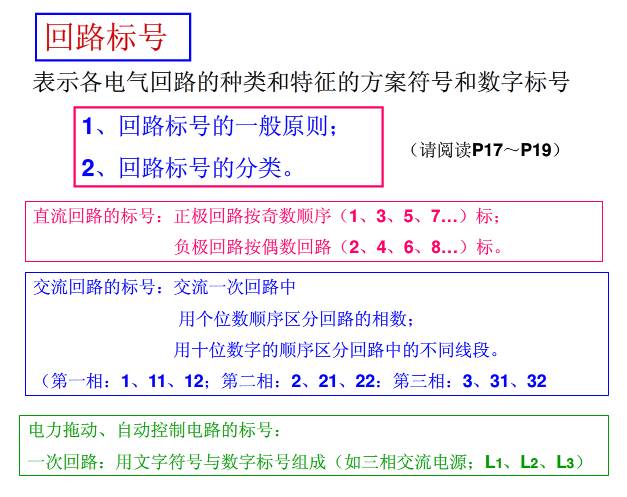

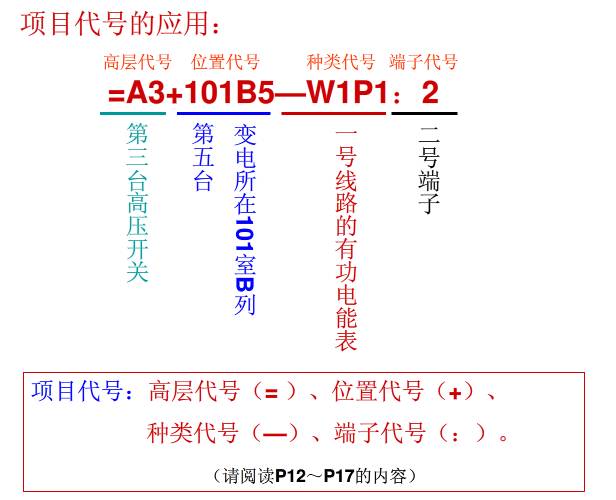

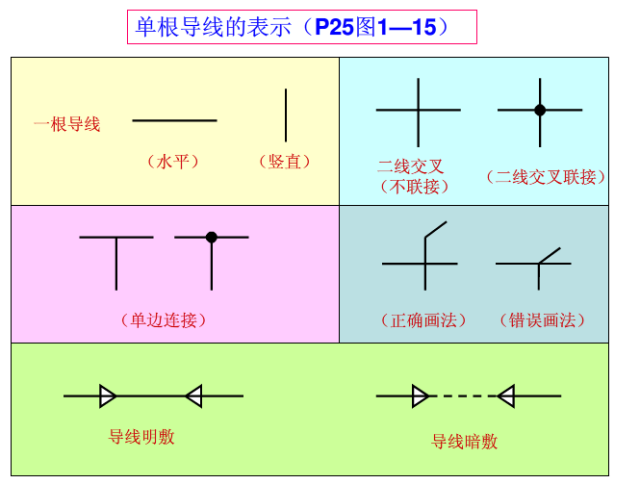

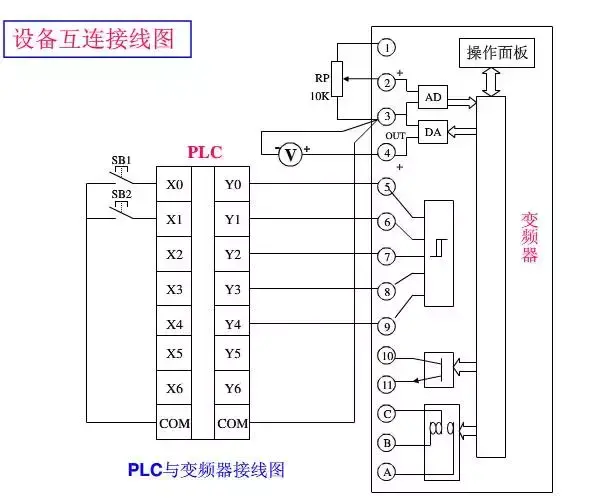

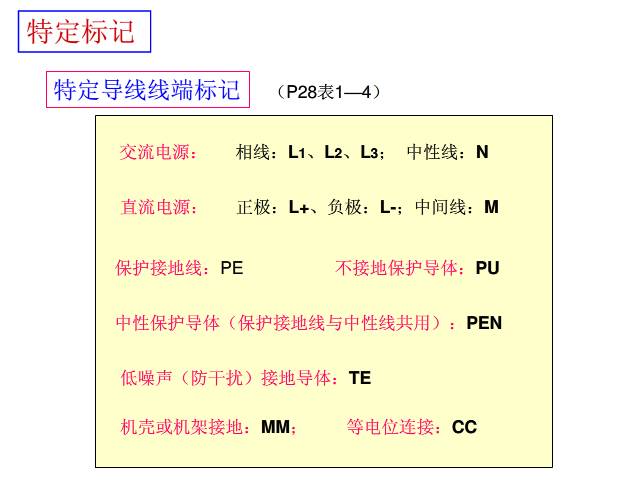

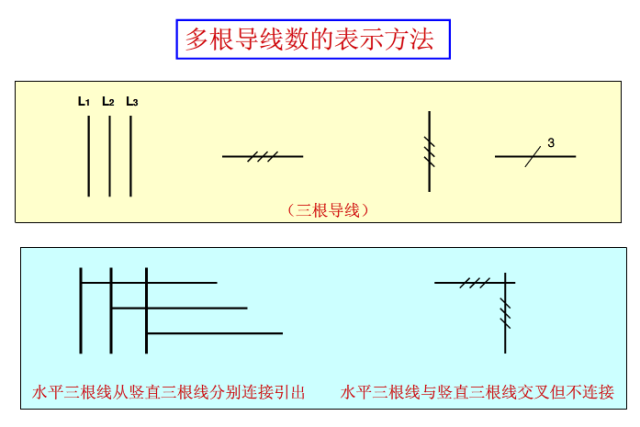

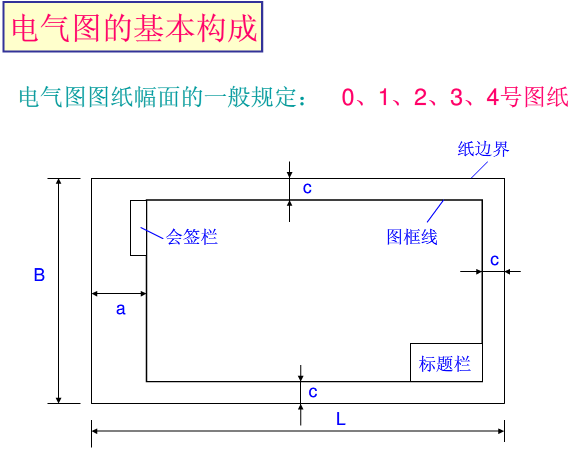

电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。如何看懂电气图纸？下面将详细为朋友们介绍！

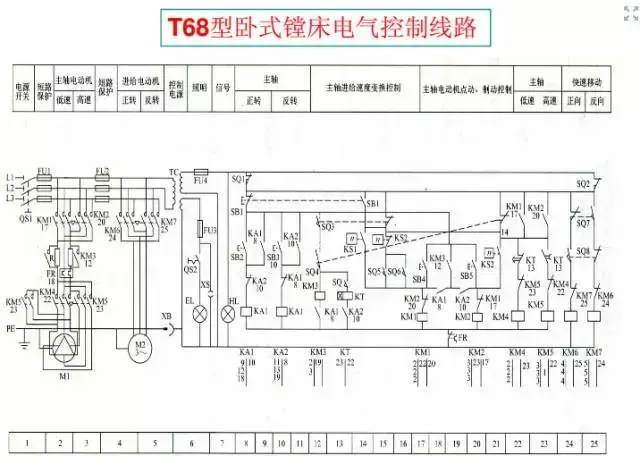

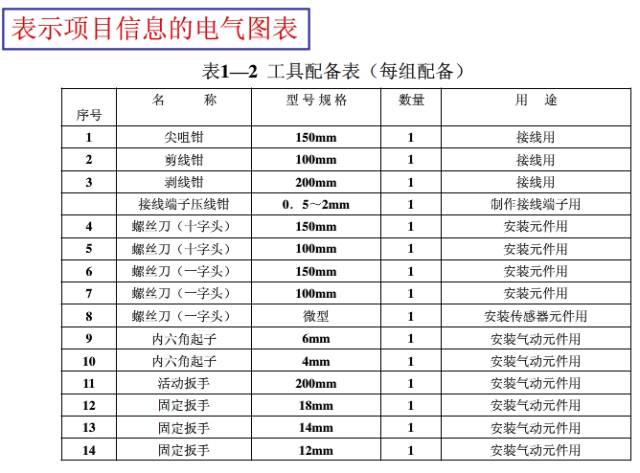

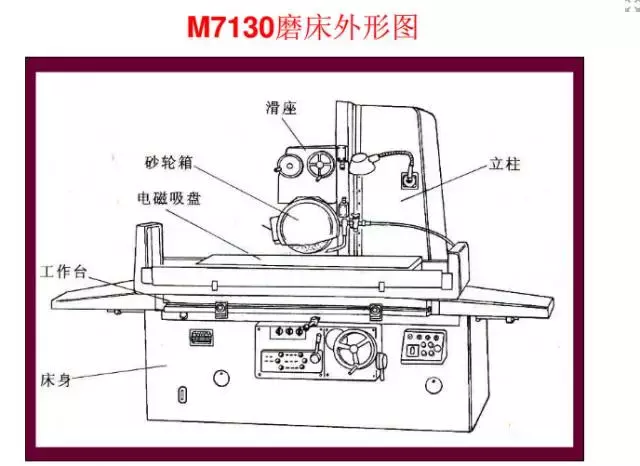

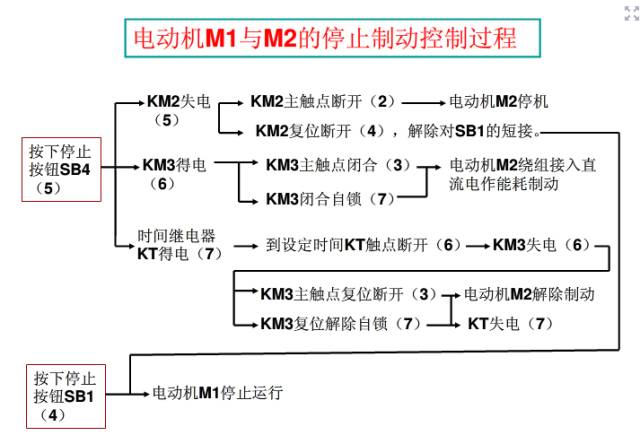

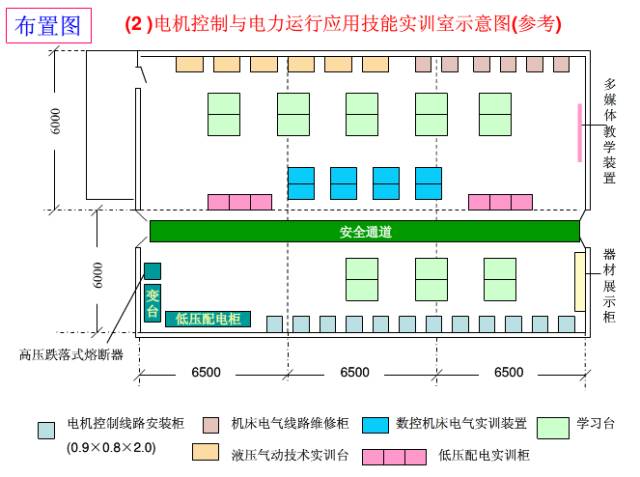

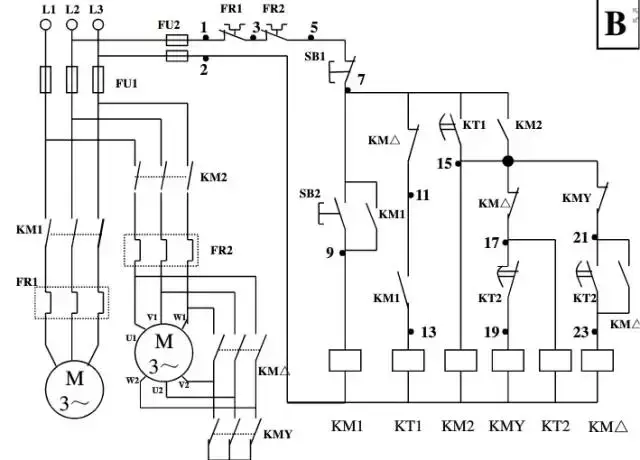

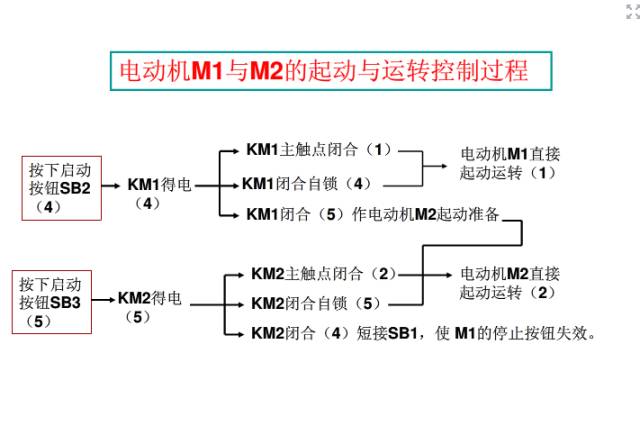

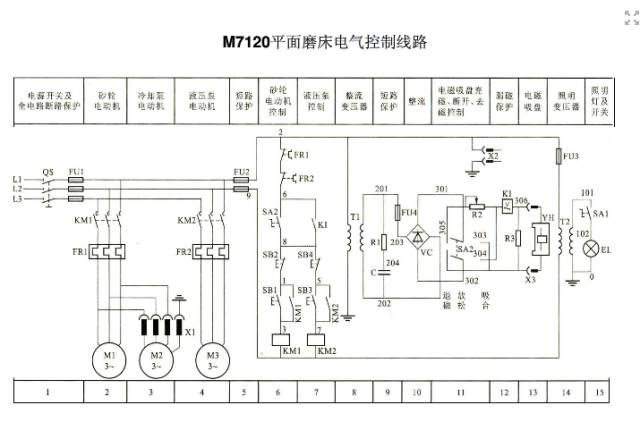

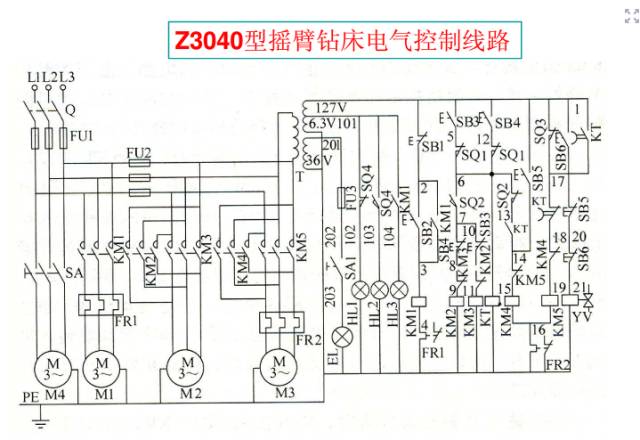

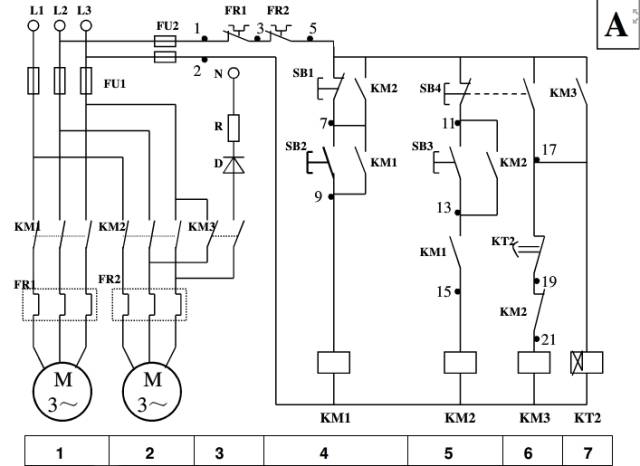

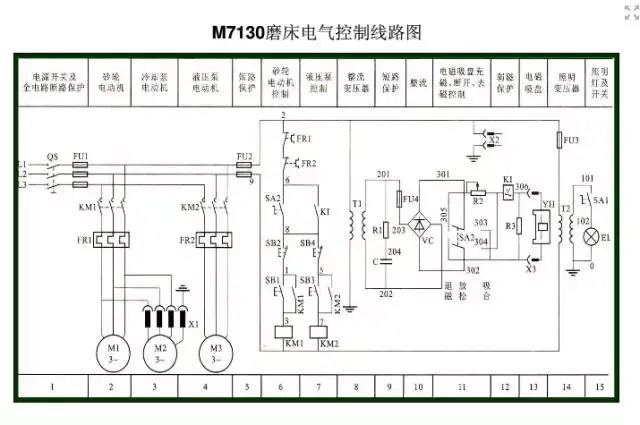

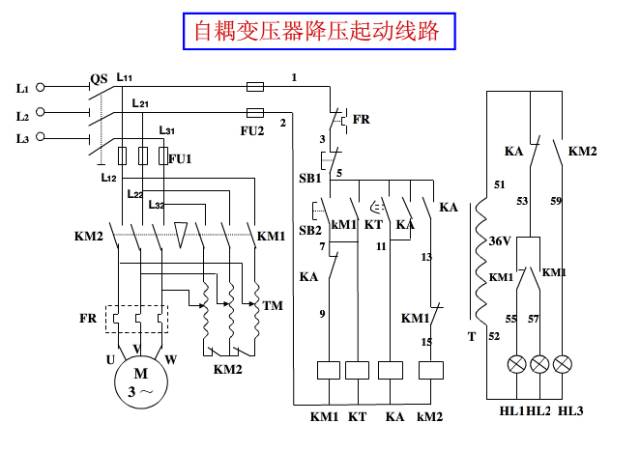

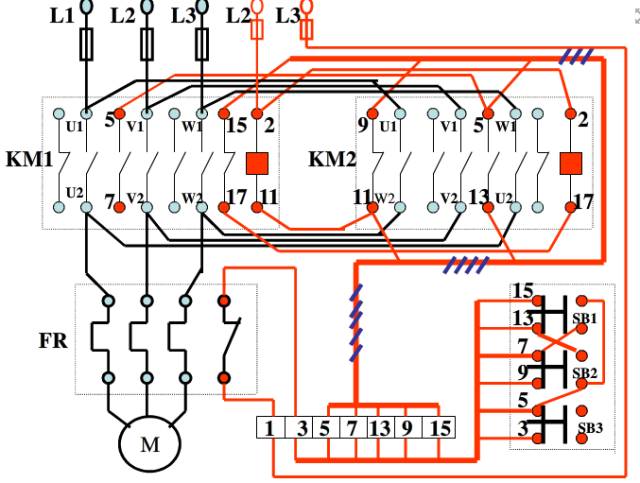

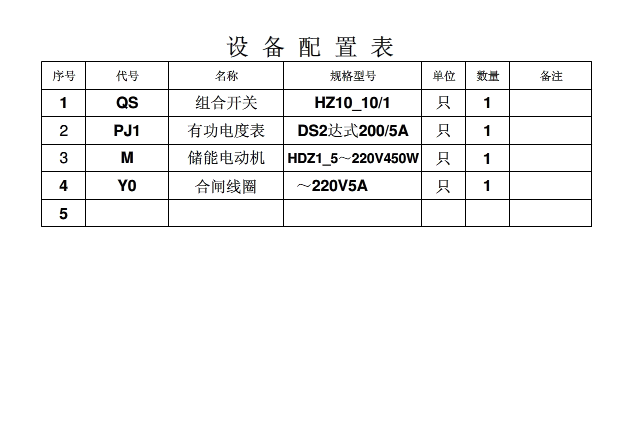

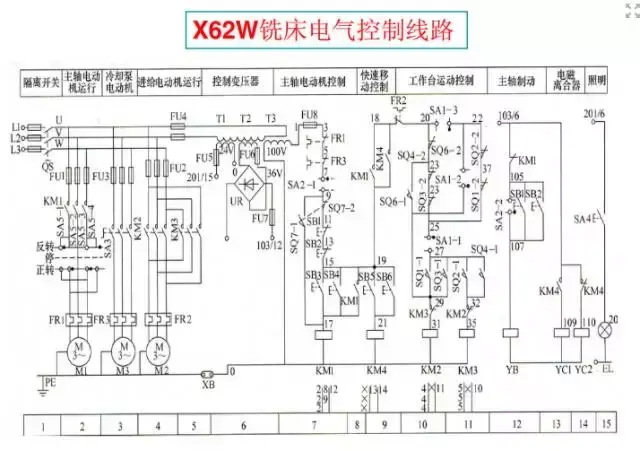

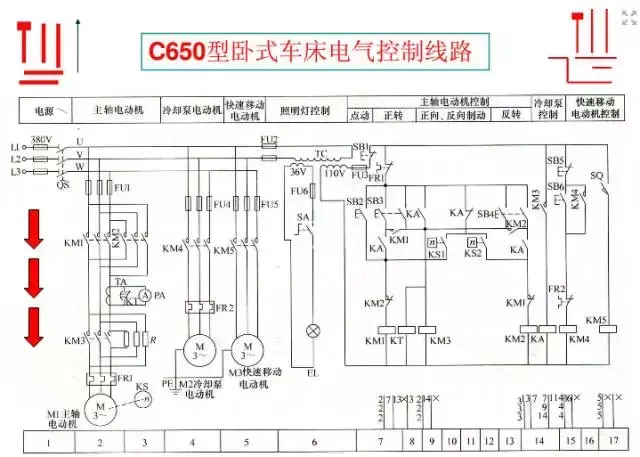

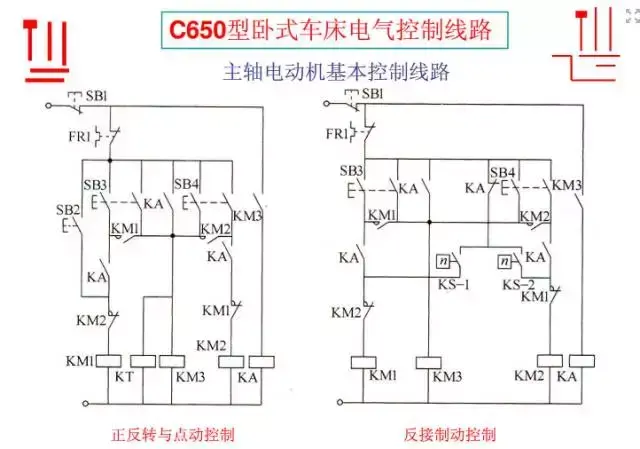

总结：看图的一般方法是先看主电路,后看辅助电路,并用辅助电路的回路研究主电路的控制程序,看图的步骤首先是看主电路中有哪几种电气设备,每个电气设备的用途,接线方式和有关要求与联系.就以电动机为例,从种类上看是直流还是交流;是异步还是同步;从绕组上看是星形接线还是三角形接线;从起动方式上看是全压起动还是降压起动;釆用哪种控制方式,是正转还是反转的,等等.再全面了解其它电器组件的相互联系和作用,如电源开关,熔断器,继电器,接触器等,以及各种电器组件的电压等级,然后再看图中辅助电路的构成,并根据辅助电路的回路研究电路的动作情况,以及电路中各组件的相互关系和动作联系等.全面了解上述问题后,便可综合在一起看电路图了.
