电工电路实物接线图，36张高清彩图，为初学者打开一扇门
朋友们大家好我是大俵哥，今天分享一波实物接线图。都是一些基础电路，从最初级的点动和自锁控制，到复杂一些的自动顺序，正反转控制等。因为CAD里面黄色线比较淡，所以实物图中的三相导线颜色多为颜色明显的蓝绿红，大家实际接线时以标准的黄绿红为准。另外画了几个灯控电路，都是家装电路里常见的，后期我会分享更多的实物接线图，希望刚刚学习电工知识的朋友不要错过。高清实物接线图，直接仿照就可以练习实物接线，让初学的朋友快速入门、快速精通。
个别的实物接线图配有原理图，大家可以试着分析一下工作的原理。不会分析原理图的，可以看我前几天的文章，我挑了几个经典电路，加了注释分析。实物图中难免有疏漏的地方，欢迎朋友们留言指正。
（

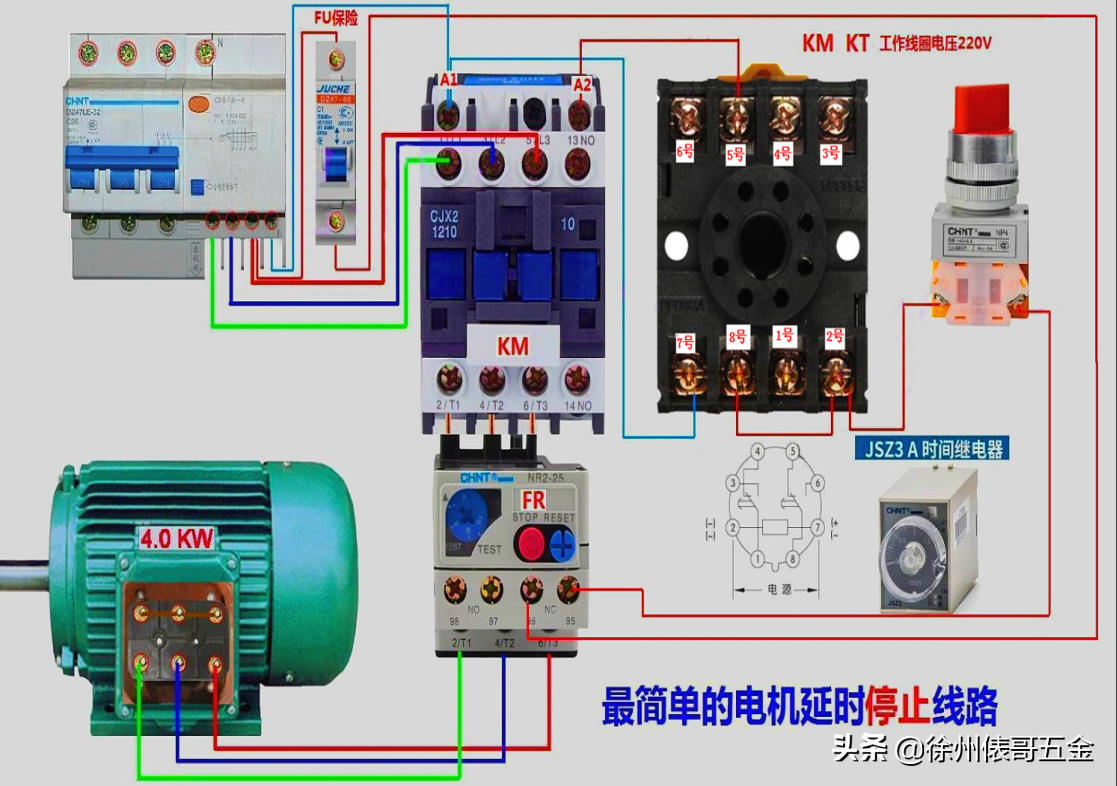

电工实物接线图，5张高清彩图，第一波分享
朋友们大家好我是大俵哥，为了让更多的朋友快速入门，我准备了5张实物接线图。都是最最基础的电路，点动、自锁、点动与自锁的混合控制，需要的朋友保存备用。
最简单的自锁
最简单的自锁控制：按下启动按钮，交流接触器吸合并自锁，按下停止按钮，交流接触器线圈失电。
自锁接线的要点：启动按钮的常开点并联交流接触器的辅助常开点。
带过载保护的自锁控制
带过载保护的自锁控制：比上一个电路多了一个热过载继电器，当电机过载或故障时，热过载继电器的常闭点95和96会断开，控制回路断电从而断开主电路。
点动控制
最基础的点动控制：这是完整的实物接线，大多数情况下可以省略掉热过载继电器。按下启动按钮，电机工作，松开启动按钮，电机停止。
完整的自锁控制
完整的自锁控制：启动按钮接的是常开触点，停止按钮接的是常闭触点，当按下启动按钮时，接触器线圈得电，当松开启动按钮时，接触器通过自身的辅助常开点持续吸合形成自锁。按下停止按钮，接触器失电。
点动与自锁的混合控制
按下启动按钮，中间继电器KA自锁，KA的常开点闭合，交流接触器线圈得电。按下停止按钮，接触器线圈失电。按下点动按钮，接触器线圈得电，松开点动按钮，接触器线圈失电。
