做电工必备的验电笔几大用法,图解一看就懂!
电工平时用到的检测工具很多,万用表,摇表,验电笔等等,现在给大家说说两种验电笔的用法,普及基础知识!
首先,现在大家都会用到的验电笔有两种:数字测电笔和物理测电笔
物理测电笔的用法:

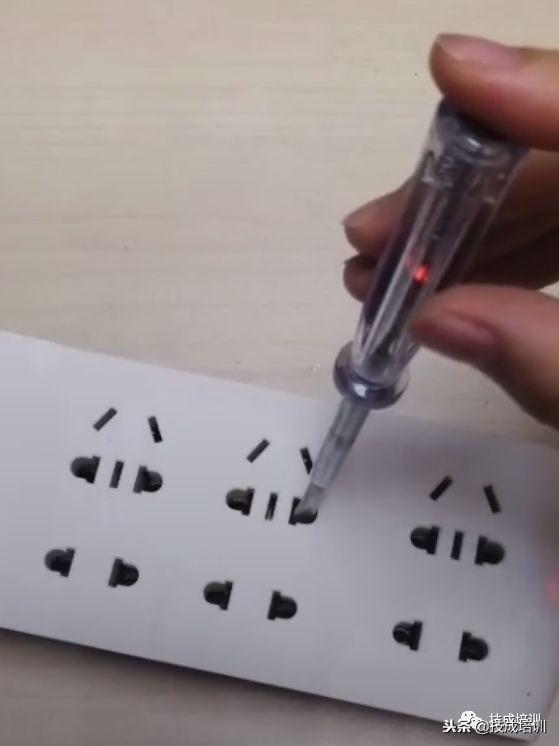

食指顶住电笔的笔帽,其他手指捏住电笔,让其更稳定,然后将笔尖插入插排的插孔中,如果测电笔中间的氖管发光,即表示带电。
数字验电笔的功能:
首先,我们在用验电笔前,要检测它是否能用,手拿验电笔,拇指按在检测按钮上,另一只手捏住电笔头,如果灯亮的话就说明电笔中的电池能用,不亮的话就需要更换电池了,接下来就可以用它来验电了。
验电笔有两个按钮,分别是:直接测量按钮和感应电按钮
1、检测线路是否正常
用拇指轻按直接测量按钮,将笔头对准火线、零线、地线的插头位置,如果显示有闪电符号,说明电路带电,能够正常使用。

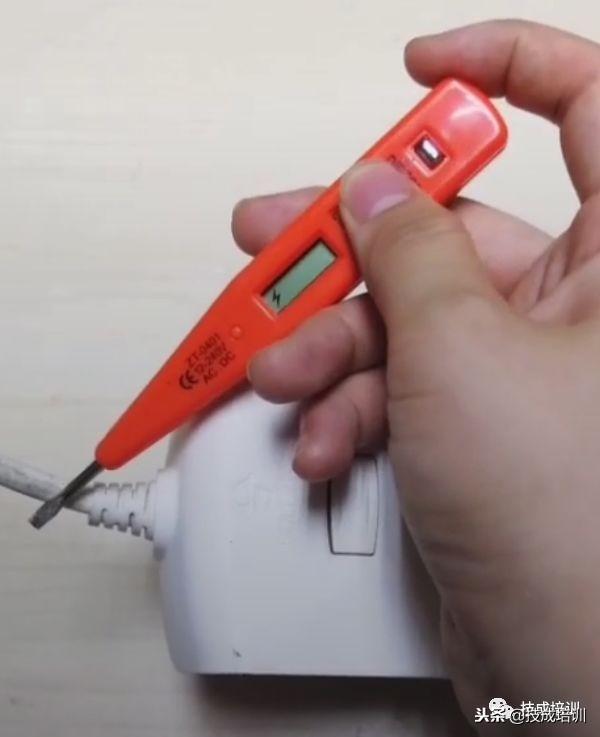

2、物体内部或带绝缘皮电线的内部是否有电
用拇指轻触感应按钮,将笔头对准绝缘皮电线,如果显示有闪电符号,说明带电
此外也可以检测断电,拇指按住感应按钮,将笔头沿着电线递进移动,如果在某处闪电符号消失,就说明,这处就是线路的断电处。
3、电池等直流检测
家用电池有时候还有存电,但人们以为没电了就会直接丢掉,避免浪费,也可以用验电笔来检测一下。
用拇指按住直接测量按钮,笔头对准电池金属端,如果显示有闪电符号,就代表有电,如果没有闪电标识,就是无电。
今天的验电笔小知识你学会了吗?赶快动手试试吧!
——END——
电工工具大全!让您分分钟认清电工工具和用法
电工作为化工行业不可缺少的工种之一,肩负着维护整个工厂正常运转的重要使命。在维护和检修电路时,电工常用的工具分为通用工具,线路安装工具和设备装修工具三大类。无论你是不是电工,都需要了解以下这些知识,也许当机会来临时,你会抓住哦。
一、通用工具
通用工具是指电工在工作中经常都会用到的工具。
1、验电器
它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。
低压验电器的使用方法
a.必须按照图所示方法握妥笔身,并使氖管小窗背光朝向自己,以便于观察。
分分钟教你认清电工工具和用法
b.为防止笔尖金属体触及人手,在螺钉旋具试验电笔的金属杆上,必须套上绝缘套管,仅留出刀口部分供测试需要。
c.验电笔不能受潮,不能随意拆装或受到严重振动。
d.应经常在带电体上试测,以检查是否完好。不可靠的验电笔不准使用。
c.检查时如果氖管内的金属丝单根发光,则是直流电;如果是两根都发光则是交流电。
高压验电器的使用方法
a.使用时应两人操作,其中一人操作,另一个人进行监护。
b.在户外时,必须在晴天的情况下使用。
c.进行验电操作的人员要戴上符合要求的绝缘手套,并且握法要正确。如下图所示。
d.使用前应在带电体上试测,以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验,以确保安全。
2、钢丝钳
各部分的作用
a.钳口:用来弯绞或钳夹导线线头。
b.齿口:用来固紧或起松螺母。
c.刀口:用来剪切导线或剖切软导线的绝缘层。
d.铡口:用来铡切钢丝和铅丝等较硬金属线材。
e.钳柄上必须套有绝缘管。使用时的握法如上图b所示。
f.钳头的轴销上应经常加机油润滑。
3、螺钉旋具
螺钉旋具俗称起子、螺丝刀,用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具(俗称通芯螺丝刀)。应在金属杆上加套绝缘管。
4、电工刀
电工刀是用来切割或剖削的常用电工工具。
电工刀的使用方法
(1)使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。
(2)电工刀的刀柄结构是没有绝缘的,不能在带电体上使用电工刀进行操作避免触电。
(3)电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时,必须使圆弧状刀面贴在导线上进行切割,这样刀口就不易损伤线芯。
5、电工工具夹
电工工具夹是电工用来盛装随身携带最常用工具的器具。使用时用皮带系结在腰间。
二、线路安装工具
线路安装工具是用来进行线路安装的工具。
1、墙孔錾
墙孔錾有圆榫錾、小扁錾、大扁錾和长錾四种。
(1)圆榫錾:下图a,用来錾打混凝土结构的木榫孔。
(2)小扁錾:下图b,用来錾打砖墙上的木榫孔。
(3)大扁錾:下图c,用来錾打角钢支架和撑架等的埋没孔穴。
(4)长錾:下图d为圆钢长錾,用来錾打混凝土墙上通孔。下图e为钢管长錾,用来錾打砖墙上通孔。
在使用墙孔錾时要不断转动錾身,并经常拔离建筑面,使孔内灰沙、石屑及时排出,避免錾身堵塞在建筑物内。
2、冲击钻
它是一种电动工具,可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。
冲击钻使用注意事项
(1)应在停转的情况下进行调速和调档(“冲”和“锤”)时。钻打墙孔时,应按孔径选配专用的冲击钻头,冲击钻头如下图b。
(2)钻打过程中,为了及时将土屑排除,应经常把钻头拔出;在钢筋建筑物上冲孔时,遇到坚硬物不应施加过大压力,避免钻头退火。
3、紧线器
紧线器用来收紧户内外绝缘子线路和户外架空线路的导线,如下图所示。
使用时定位钩必须勾住架线支架或横担,夹线钳头夹住需收紧导线的端部,然后扳动手柄,逐步收紧。
4、剥线钳
它的作用是用来剥离6平方毫米以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口,以适用于不同规格的导线,如下图所示。使用时导线必须放在稍大于线芯直径的切口上切剥,以免损伤线芯。
剥线钳使用方法
将电线置于刀刃和钳头之间,然后将电线夹紧在前面的刀刃中,参考厘米刻度调节定位去皮的长度。(可随意调节),对于厚的绝缘皮顺时针旋转控制刀刃力度的旋纽,薄的逆时针旋转,将其调节到最佳位置,压紧手柄,绝缘皮被剪断而不损坏电线,同时刀片滑动移开绝缘皮。
5、管子钳
管子钳是用来拧紧或拧松电线管上的束节或管螺母,使用方法与活动扳手相同。
管子钳的使用方法
1,调节钳口适当间距以适应管子口径,保证钳口能卡住管子。
2,一般左手扶按在钳口头部,要稍作用力,右手尽量按在管钳柄的尾端,使用力距长些。
3,右手用力往下按,使管件拧紧(松)。
6、蹬板
蹬板又叫踏板,用来攀登电杆。绳的长度一般应保持一人一手长。蹬板和绳均应能承受300kg以上的重量,每半年要进行一次载荷试验。要采取正确的站立姿势,才能保持平稳。
也可采用脚扣来攀登电杆,攀登速度较快,登杆方法简单,但作业时不如蹬板灵活舒适,易于疲劳,适用于杆上短时间作业。
7、防护用品
登杆操作必须戴防护帽、防护手套,穿电工绝缘胶鞋和电工工作服。
三、设备装修工具
设备装修工具是进行电气设备检修或安装的工具。
1、顶拔器
顶拔器俗称拉具,分为双爪和三爪两种,是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如下图。使用时各爪与中心丝杆应保持等距离。
2、套筒扳手
用来拧紧或拧松沉孔螺母,或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成,由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成,套筒的选用应适合螺母的大小。
它特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。用于螺母端或螺栓端完全低于被连接面,且凹孔的直径不能用于开口扳手或活动扳手及梅花扳手,就用套筒扳手,另外就是螺栓件空间限制,也只能用套筒扳手。
3、滑轮
俗称葫芦,专用于起吊较重的设备。在起重过程中,如需随时定位,或为防止在起吊时设备翻滚,应采用组合滑轮。
4、电烙铁

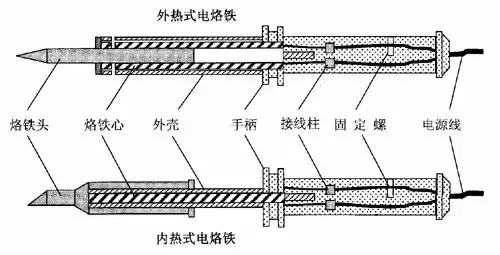

电烙铁是烙铁钎焊的热源,有内热式和外热式两种。
使用时应注意事项:
(1)根据焊接面积大小选择合适的电烙铁。
(2)电烙铁用完要随时拔去电源插头。
(3)在导电地面(如混凝土)使用时,电烙铁的金属外壳必须妥善接地,防止漏电时触电。
