经验分享零线断路的危害

原创作者：晓月池塘

经验分享/零线断路的危害

在三相四线低压配电网中，零线断路故障时有发生，导致下线范围内部分用户电压上升，家用电器烧毁。

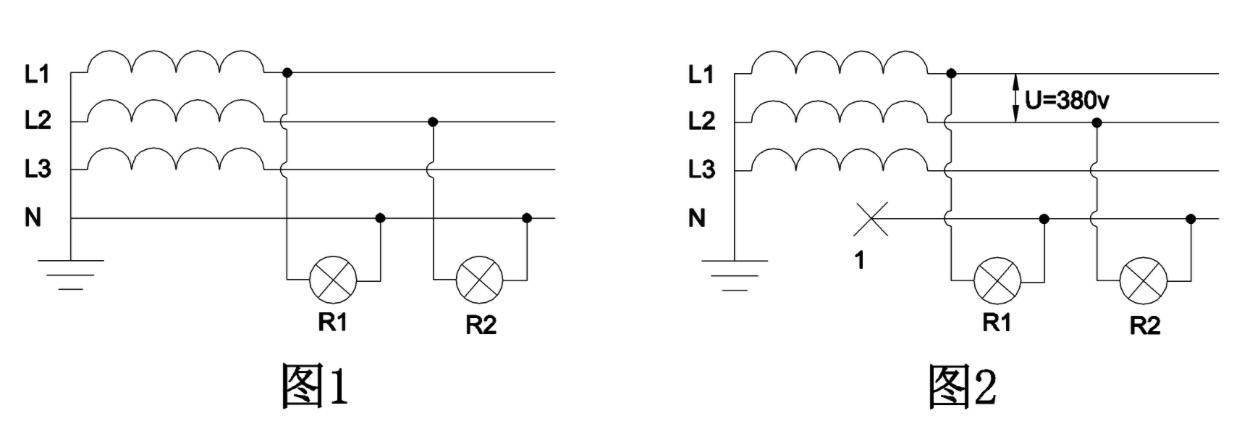

如下图所示：

当零线在图2中位置1处断开时，设备R1R2之间形成U＝380V电压。

设备R1R2电阻设为R1R2，电流为I：

UR1＝R1×I

UR2＝R2×I

即变量为：

当R1＝R2时，UR1＝UR2

当R1＞R2时，UR1＞UR2

当R1＜R2时，UR1＜UR2

结果分析：

当某一相用电设备功率远远大于另一相时，用电设备功率小的那一相就会分压过高，导致实际电压远远超出设备额定电压。

假设R1为一家住户，R2为另一家住户，此时发生了零线断线故障如图2所示，如果R1家的用电设备功率小，自然是电阻大，即R1＞R2时，UR1＞UR2，R1家电压＞R2家。设备功率差异过大时，有可能上升为380v，那么烧毁损坏的必将是住户R1家的电器。反之亦然。

当零线断路发生在家用配电柜上线时，配电柜内三级漏保开关因无工作电压而失去漏电保护作用，此时如果下线有人触电，将会非常危险，二级漏保额定剩余动作电流通常会在100-300mA范围之内，远远高于三级漏保的30mA。

对于以上两种零线断路故障，可以在家用配电箱内添加失压过压脱扣开关进行保护。这种欠压过压脱扣器也有非常明显的缺点，每次断电后再来电时，需要人工合闸。

欢迎大神们交流探讨，分享经验，共同提高！

转载请注明出自“头条号/低压电工”

查找室内暗线断路故障，这种方法不会用那就没办法

很多客户家中照明线路都是暗装，一旦发生断路故障，很多时候都出在线盒或是开关、插座、接头或灯头位置，只要拆开开关、插座检查，也比较容易找到问题，但是有时故障比较隐蔽；没办法的情况下可能把到处房间的开关插座拆开来检测线路，这样查工作量很大，还不一定能查到故障所在。我借今日头条这个平台介绍一种准确查找室内线路断路点的方法。

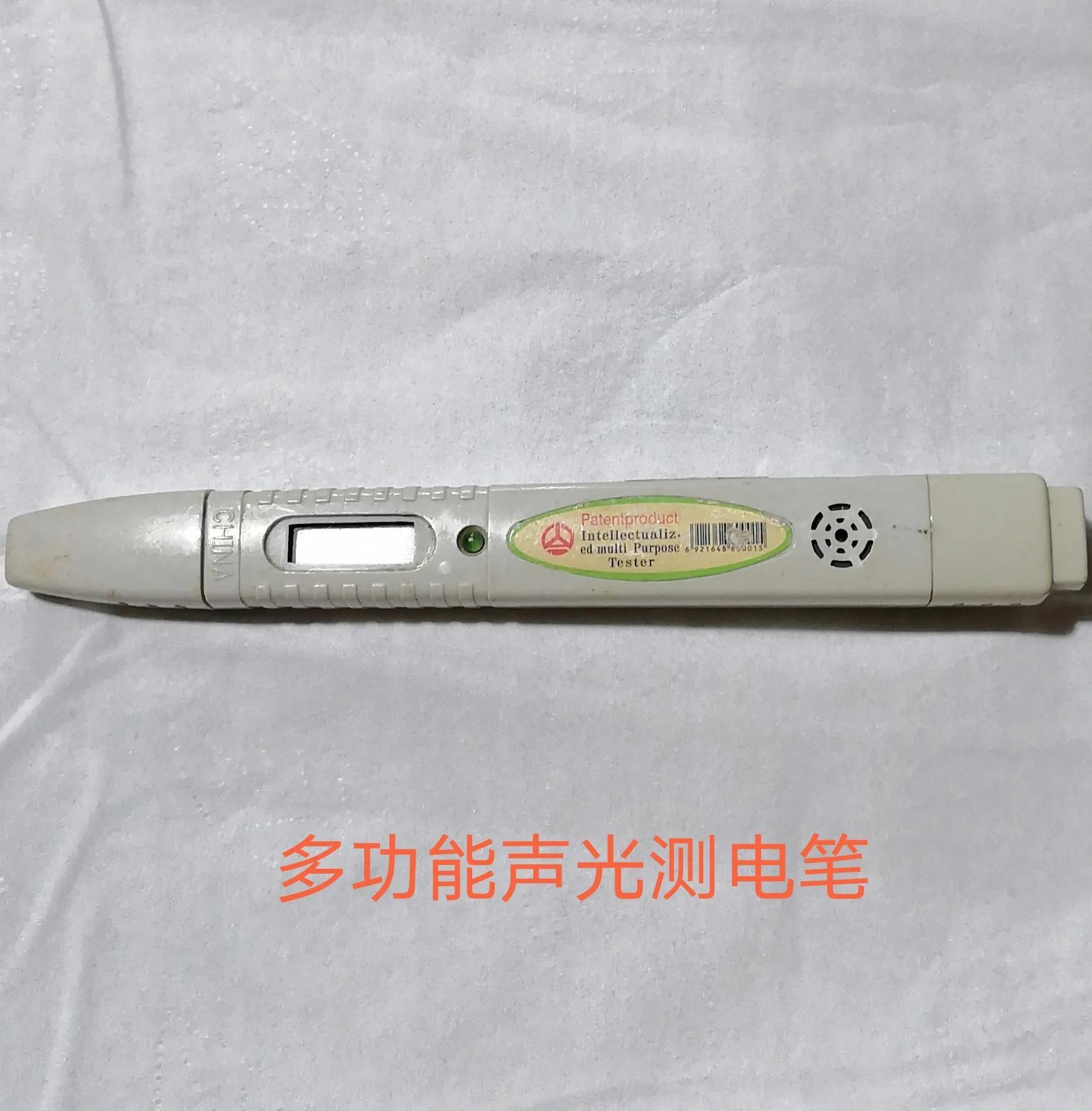

对单相照明线路来说，火线、零线都可能发生断路，导致全部或部分停电。要查找这类故障，我采用的是这样的办法。准备一支多功能感应电笔，此种电笔有两档感应灵敏度，能有效检测墙壁内部线路带电信号。

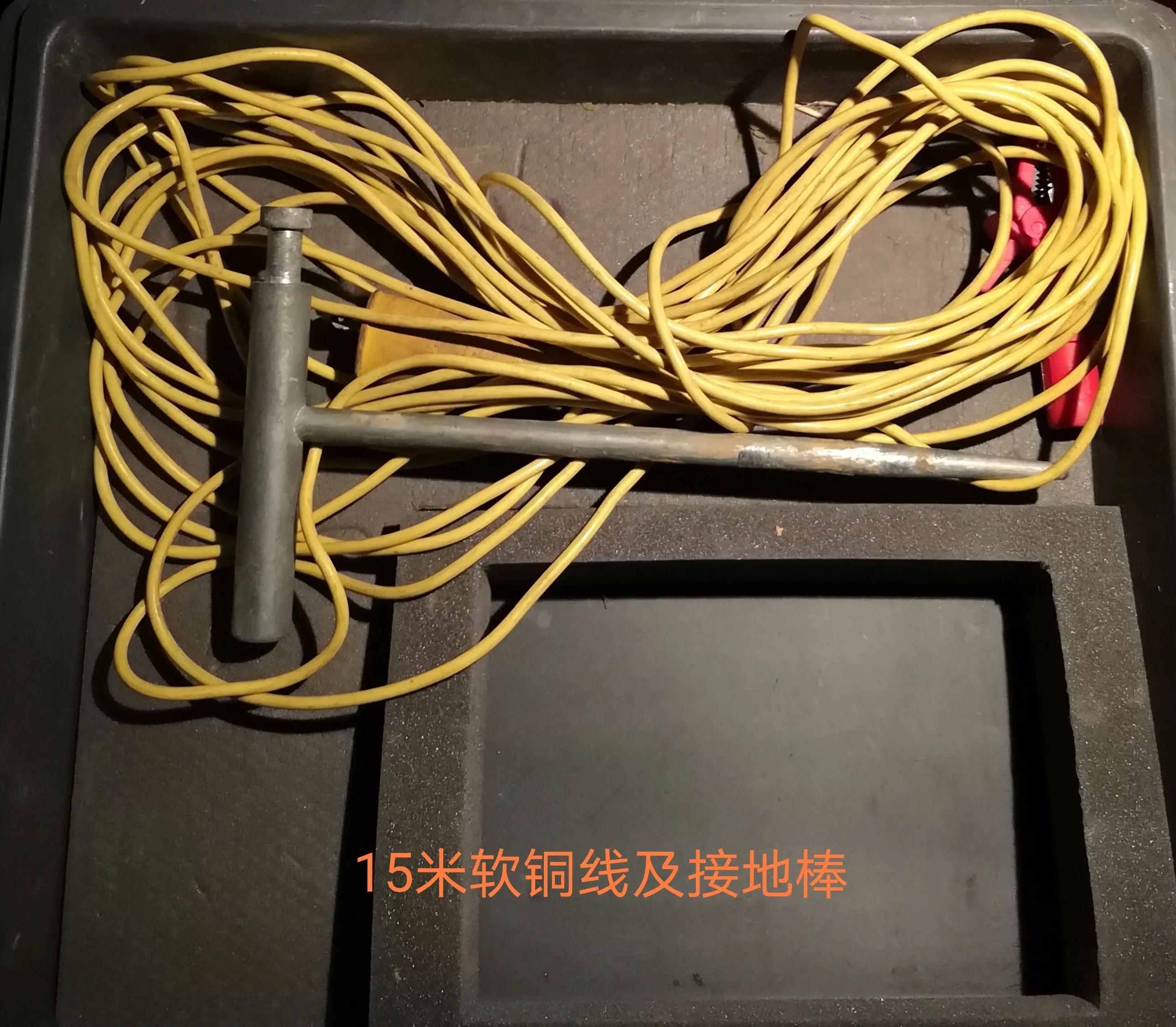

再准备10余米2.5平方软铜线，在导线一端接一个被短接的两极插头；另一端装接地棒或鳄鱼夹。

假设火线在墙壁内部某处断线，导致后端线路没电，先断开室内总开关，用电笔再次验证后端导线确已无电压，此时找一个后端故障线路的插座，将短接后的两极插头插入插座，另一端插入地下接地（如果入户有单独地线的情况则用鳄鱼夹接到地线上），然后合上室内总开关，用电笔贴近墙壁从前端依次检测是否带电，如墙内线路带电，电笔会发出明显的声光信号，当检测到线路某处时，电笔声光信号消失说明导线在此处断开造成后端无电。

假设零线在墙壁内部某处断开，这时需将室内总开关下桩头零、火线暂时交换位置（故障处理后恢复原状），仍然在故障线路某插座上插入短接两极插头，另一端接地，还是按前述步骤从前端用声光电笔顺线路走向检测，声光信号消失点即是断路点，为了确认不是因干扰或测量方式不正确导致的声光信号消失，应在消失点反复变换姿势进行检测，多次测量结果一样证明结果可信，证明信号消失点就是线路断路点，断电后根据现场情况把此处电线清理出来即可进行处理。

这里大家要问两个问题：

一，为什么后端的故障线路要接地？将后端线路进行接地处理，主要是为了防止故障线路带有杂散信号对声光测电笔造成干扰，接地后，感应信号全部通过接地线进入大地，就不会对声光测电笔造成干扰。

二，为什么零线断开过后要把总开关下桩头的零火线暂时进行对调？主要是声光测电笔是以检测火线判断线路是否带电的，由于火线、零线路经相同，声光测电笔从前往后都能检测到带电信号，无法产生信号消失点，因此把零火线暂时对调后，把线路故障状态变换为火线断线故障，经这样变换后，用电笔沿线测量就会有明显的信号消失点，便于故障的判断。

这是我处理室内暗线断路故障的一种方法，不知对大家是否有用，欢迎在下方评论、留言、交流。
