老电工总结的经典12例接线方法，建议收藏

一、电动机接线

一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。可参见图1所示连接方法连接。

图1　三相交流电动机Y形和△形接线方法

二、三相吹风机接线

有部分三相吹风机有6个接线端子，接线方法如图2所示。采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。其他吹风机应按其铭牌上所标的接法连接。

图2　三相吹风机六个引出端子接线方法

三、单相电容运转电动机接线

单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。其功率为60W，电容选用耐压500V、容量为4μF的产品。图3(a)为正转接线，图3(b)为反转接线。

图3　IDD5032型单相电容运转电动机接线方法

四、单相电容运转电动机接线

图4　JX07A-4型单相电容运转电动机接线方法

图4是JX07A-4型单相电容运转电动机接线方法。电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。它的转速为每分钟1400转。电容选用耐压400~500V、容量8μF的产品。图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线

图5　单相吹风机四个引出端子接线方法

有的单相吹风机引出4个接线端子，接线方法如图5所示。采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线

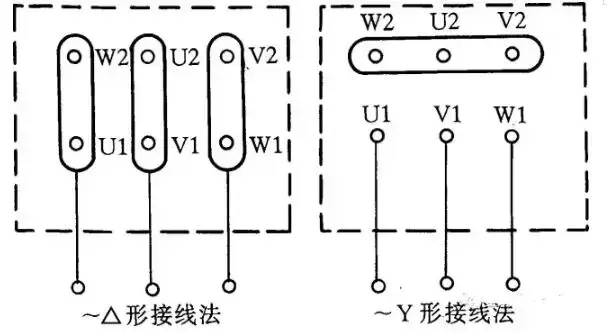

目前，Y系列电动机被广泛应用。Y系列电动机具有体积小、外形美观、节电等优点。它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。接线见图6。

图6　Y100LY系列电动机接线方法

七、低压变压器短路保护线路

目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，可避免烧坏变压器。线路如图7所示。

图7　低压变压器短路保护线路

工作原理： 闭合S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交流接触器KA吸合。放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。如果变压器次级发生短路故障，继电器线圈电压为零，此时KA便失电释放，将变压器电源断开，保护变压器不被破坏。

八、速电动机2Y/2Y接线方法

图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。

图8　双速电动机2Y/2Y接线方法

九、直流电磁铁快速退磁线路

直流电磁铁停电后，因有剩磁存在，有时会造成不良后果。因此，必须设法消除剩磁。图9中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。

快速退磁的工作原理是：直流电磁铁断电后，交流电源通过桥式整流器和YA向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA的电流又是交变的，从而使电磁铁快速退磁。电容C的容量要根据电磁铁的实际情况现场试验决定。R为放电电阻。

图9　直流电磁铁快速退磁线路

十、缺辅助触点的交流接触器应急接线

当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。按下SB1，交流接触器KM吸合。放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。

图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。否则，手松开按钮后，接触器又吸合，使电动机继续运行。这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。

图12 缺辅助触点的交流接触器应急接线

十一、单相电容电动机线路

单相电容电动机启动转矩大，启动电流小，功率因数高，广泛应用于家用电器中，如电风扇、洗衣机。为了便于维修安装，现介绍这种电动机常用的接线方法。

图16(a)为可逆控制线路，操纵开关S2，可改变电动机的转向，该线路一般用于家用洗衣机上。

图16(b)为带辅助绕组的接线线路，拨动开关S，可改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，此接线方法常用于电风扇上。

图16(c)为带电抗器调速的电容电动机接线线路。由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可改变转速。这种方法目前广泛应用在家用电风扇线路中。在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，然后再拨“2”挡或任何挡来调节电动机转速。

图16　单相电容电动机线路

十二、三相异步电动机改为单相运行线路

如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。

如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。

工作电容CG容量的计算公式：

CG=1950I/Ucosφ(μF)

式中： I为电动机额定电流；U为单相电源电压；cosφ为电动机的功率因数。当计算出工作电容后，启动电容选用工作电容的1~4倍。

图19　三相异步电动机改为单相运行线路

【建议收藏】老电工20年接线技巧经验总结，学到就是赚到

导线与导线的连接、线头与接线柱的连接，事情小，责任大。本文图文并茂，让你清清楚楚看懂！！

导线的连接情况有：

单股铜芯导线的直线连接、T字形连接；

双股线的对接；

多股铜芯导线的直线连接、T字形连接；

不等径铜导线的对接；

单股线与多股线的T字分支连接；

软线与单股硬导线的连接；

铝芯导线用压接管压接；

铝芯导线用压接管压接。

1

单股铜芯导线的直线连接

先将两导线芯线线头成X形相交。

互相绞合2～3圈后扳直两线头。

将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

2

单股铜芯导线的T字形连接

将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

小截面的芯线可以不打结。

3

双股线的对接

将两根双芯线线头剖削成图示中的形式。连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。用相同的方法将另一颜色的芯线连接在一起。

4

多股铜芯导线的直线连接

以7股铜芯线为例说明多股铜芯导线的直线连接方法

先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

把两伞骨状线端隔根对叉，必须相对插到底。

捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。

接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。

把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺

另一侧按步骤④～⑦方法进行加工。

5

多股铜芯导线的T字形连接

以7股铜芯线为例说明多股铜芯导线的T字形连接方法

将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。

把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。

钳平线端。

6

不等径铜导线的对接

把细导线线头在粗导线线头上紧密缠绕5~6圈，弯折粗线头端部，使它压在缠绕层上，再把细线头缠绕3~4圈，剪去余端，钳平切口。

7

单股线与多股线的T字分支连接

在离多股线的左端绝缘层口3~5mm处的芯线上，用螺丝刀把多股芯线分成较均匀的两组（如7股线的芯线3、4分）。

把单股芯线插入多股芯线的两组芯线中间，但单股芯线不可插到底，应使绝缘层切口离多股芯线约3mm的距离。接着用钢丝钳把多股芯线的插缝钳平钳紧。

把单股芯线按顺时针方向紧缠在多股芯线上，应使圈圈紧挨密排，绕足10圈；然后切断余端，钳平切口毛刺。

8

软线与单股硬导线的连接

先将软线拧成单股导线，再在单股硬导线上缠绕7~8圈，最后将单股硬导线向后弯曲，以防止绑脱落。

9

铝芯导线用压接管压接

接线前，先选好合适的压接管，清除线头表面和压接管内辟上的氧化层和污物，涂上中性凡士林。

将两根线头相对插入并穿出压接管，使两线端各自伸出压接管25~30mm。

用压接钳压接。

如果压接钢芯铝绞线，则应在两根芯线之间垫上一层铝质垫片。压接钳在压接管上的压坑数目，室内线头通常为4个，室外通常为6个。

10

铝芯导线用压接管压接

连接前，先用钢丝刷除去导线线头和沟线夹线槽内壁上的氧化层和污物，涂上凡士林锌膏粉（或中性凡士林），然后将导线线卡入线槽，旋紧螺栓，使沟线夹紧紧夹住线头而完成连接。为防止螺栓松动，压紧螺栓上应套以弹簧垫圈。
