弱电工程无线网络系统设计方案及施工方案

大家好，我是薛哥。最近VIP会员群的读者咨询无线网络系统施工方案，计算机办公网络系统分为有线网络与无线网络两种，有线网络的施工主要参考综合布线系统，无线网络设计方案与施工方案如何写呢？今天的文章可以参考。

此套完整word方案资料，VIP会员下载！

xxxx集团

无线网络覆盖施工方案

根据我司实地调查xx集团总部厂区宿舍楼的布局特点，依据无线网络需求和无线网络设计原则，结合某无线系统技术和产品的特点，施工方案设计如下：

1、无线覆盖网络结构示意图

结合用户无线网络需求情况，结合某产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求，本设计方案按照AP+AC的结构化无线网络解决方案进行设计。网络拓扑原理如下：

2、无线覆盖实际拓扑图（宿舍楼）

3、无线设备点位设计

实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式。

xx总部宿舍楼：

暂定部署按7800平方米覆盖，宿舍人数较多每150-300平方米需要一个AP,预计总AP数量约为28个：

序号

设备类型

放置区域

设备数量

1

无线接入点AP

宿舍走廊顶部

42

2

POE交换机

隐蔽处 （协商隐蔽处）

6

3

网关（认证服务器）

机房（协商隐蔽处）

5

4

AC（控制器）

机房（协商隐蔽处）

5

5

硬路由

机房

1

4、AP 点位图（每层宿舍楼）

根据覆盖区域面积要求，AP点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）：

5、弱电施工布线图（均采用无插座POE供电，安全可靠）

6.设计依据

网络标准：支持 IEEE802.11n，IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE13802.3af；

 传输速率：300M：-65dBm@10% PER；150M：-68dBm@10% PER；108M：

-70dBm@10% PER；54M：-72dBm@10% PER11M：-85dBm@8% PER；6M：

-88dBm@10% PER；1M：-90dBm@8% PER；

 介质访问协议：CSMA/CA， TCP/IP， IPX/SPX， NetBEUI， DHCP， NDIS3， NDIS4，

NDIS5

 调制：DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM

7.无线覆盖技术指标

待覆盖区域内 95％以上的位置，信号场强大于等于-75dBm；

WIFI 覆盖区域内 99%的区域的 WIFI 的接入成功率大于 95%；单 AP 并发用户数不低于 30 人/台；天线口的出口功率控制在 10-15dBm 为宜，最大不超过 15dBm（有室内分布系统时需有此指标） ，放装 AP 设备输出射频功率小于 20dBm；

8.设备选型情况

AP 选用室内放装型设备、内置天线，不建设分布系统，设备射频输出功率为100mW，采用 POE 供电；所有 AP接入有线汇聚到交换机；

9.系统支持并发用户数

在本次 WIFI 工程：

(1) 覆盖区域网络 AP 数量：每层宿舍楼3个AP。

(2) 每 AP 最佳并发接入用户数30 个左右；单 AP 可关联用户数 64 个。

10.信道规划

按照 802.11bgn 协议规定，WIFI 工作频段带宽为 83.5MHz，划分为 14 个子频道，每个子频道带宽为 22MHz。子频道分配如下图所示：

如图所示，在多个频道同时工作的情况下，为保证频道之间不相互干扰，要求两个频 道的中心频率间隔不能低于 25MHz。在一个覆盖区内，直序扩频技术最多可以提供 3 个不 重叠的频道同时工作。

因此，频点分配原则如下：

原则上采用同一频点组中的 3 个不重叠频点（如，1、6、11）进行频点规划；

相邻覆盖区域的 AP 不使用相同频点；

相同频点通过间隔较远距离或者建筑隔断增加同频隔离度，避免同频干扰；在容量极高区域，可采用 1、3、6、8、11、13 频点的紧凑复用，提高区域内的承载容量，必须详细提供各个 AP 的覆盖区域以及模测效果，说明已采用避免干扰的布点及规划。

11.设备安装要求

11.1 网关、交换机、AC的具体安装要求

(1)必须按照设计要求，安装在楼宇的 WIFI 设备机箱（机房）内且远离强电、强磁及腐蚀物质的位置；

(2) 机箱（或机房）周围不得堆放易燃材料，温度、湿度应满足设备的正常工作要求；

(3)直接从机箱（机房）内 220V 交流电源取电，电源线应与数据线缆保持一定距离，不得交叉、混缠；

(4) 交换机安装于集装架内或者安装在铁箱中挂在墙上，机架应牢固地安装在地面或者挂墙；

(5) 与各设备连接跳线尚未接入时，应先用胶布包好，注意防潮；

(6) 各引入线缆标签应牢固、明晰，不得混淆；

(7) 设备、机箱（机架）和机房线缆应擦拭干净；

(8) 保持设备整洁；

(9) 本次工程所有光纤收发器、POE 供电交换机安装在合适位置。

11.2 AP 设备的安装要求

(1) 内置天线的 AP，应严格按照设计文件要求的位置，安装在房间或走廊的吊顶下或墙面上；

(2) AP 应良好固定，安装朝向应符合内置天线极化方式要求，并满足设计文件的覆盖要求；

(3) AP 安装时应保证整齐、美观，不破坏室内的整体环境；

(4) AP 的供电由 PoE 通过双绞线缆获取，也可通过专用变压器就近接交流 220V 电源供电，电源线应与数据线缆保持不小于 130mm 距离；

(5) 引入 AP 的线缆，应与 AP 良好连接，不得松脱，并注意接头处用防水胶布缠扎、 防护，注意防潮、防尘；

(6) 安装 AP 后应用抹布擦拭，保证 AP 的清洁。

11.3 双绞网线线安装要求

(1) WIFI 系统布放的双绞线主要在建筑物的竖井和天花吊顶中布放；

(2)在线缆引入口采用 PVC 软管防护，并进行防水处理，每根管中穿线不得多于 6 根；

(3)布放应平直、美观，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；布放时两端应保证有 1～3m 的冗余，以便于接线作业；

(4)需要弯曲布放时，要求弯角圆滑、美观，其弯曲半径应保证≥电缆外径的 8～10 倍。

(5)厂区内每个宿舍楼需要安装两个光纤接口。分别安于每栋楼层的2楼和4楼商定位置。

(6)跨楼层的双绞网线根据美佳公司相关要求走宿舍楼外墙壁。

(7)所选用双绞线均为放水，放静电，绝缘，耐火材料。

12.施工注意事项

(1)施工期间不能影响职工的生活休息，必须遵守美佳集团的相关安全管理规定。

(2)有权对乙方工程施工工作进行监督。

(2)在设备的安装、调测及开通期间，甲方应提供必要的配合，保证施工的完成。

最新精品资料介绍

这套弱电资料，汇总了大量的技术文档，313个PPT方案，279个标准规范，60个设计方案，119份图纸素材，8套施工图纸，20套工程量清单，20个施工组织设计，69份visio拓扑图及图块，54个excel表格，完整的施工过程文档及验收文档等等，非常的全面。

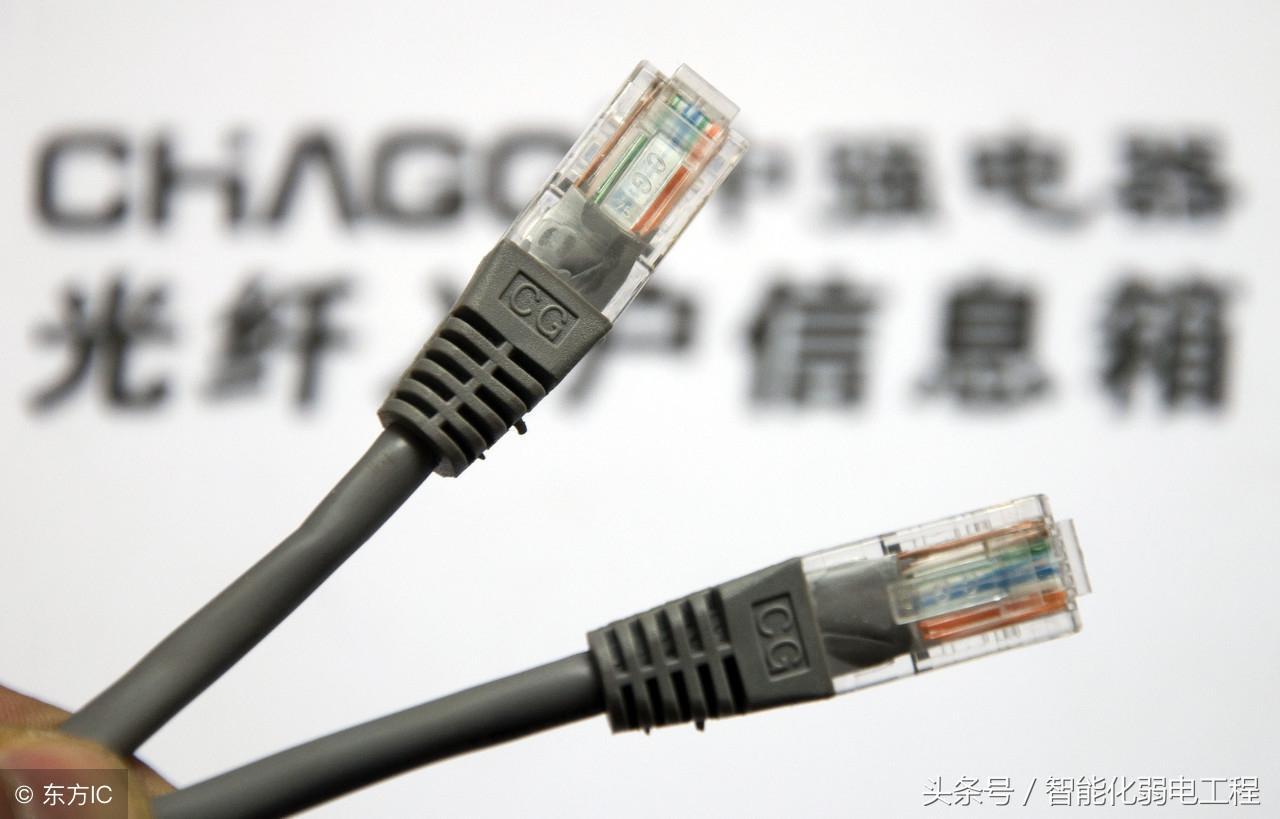

弱电工程六类网络施工的七个步骤

六类布线系统在传输速率上可供给高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。现在很多当地都开始使用六类网线进行数据和监控系统的布线传输。

在施工装置方面，六类比超五类难度也要大很多。六类布线系统的施工有必要依照国际标准要求的标准去履行。不合理的管线敷设，不标准的装置过程，不到位的管理体制，都会对六类布线的测验成果(包含物理功能和电**能)带来影响，而且有些会成为难以修正的毛病，乃至只能从头敷设一条链路来替换。

一、 调研

首要任务是与客户协商网络需求，现场勘测修建，根据修建平面图、装饰平面图等资料，开始预订信息点数目与方位，以及骨干路由和机柜的开始定位。

二、 规划

工程规划将对布线全过程发生决定性的影响，故规划者应根据调研成果对费用预算、使用需求、施工进度等进行多方面归纳考虑，并着手作出详细的规划方案。

三、施工

施工时有必要和谐施工队与业主进行责任商谈，提出布线许可，首要是钻孔、走线、信息插座详细定位、机柜详细定位、线缆标识。

四、装置

首要是机柜内部装置，打分线箱配线架，打信息模块。特别是机柜内部打线，要布置规整合理，分块明显，标识清楚，便于往后保护。不同品牌的产品可能有不同的打线专用设备。

五、测验

首要是测验光缆骨干和信息点。一般测验选用21点测验仪，单人可进行，效率高，首要测验线路通断状况。深层测验有美国的FLUKE DSP-100 测验仪，可对接线图(Wiremap)、长度（Length）、衰减量（Attenuation）、近端串扰（NEXT）、传达延迟（Propagation Delay）等多方面数据进行测验，并可联机打印测验报告。

六、文档

等工程验收完后，有必要供给给客户验收报告单，内容有：材料实践用量表，测验报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频骨干路由图，为日后的保护供给数据根据。

七、保护

根据保存的文档资料作相应的扩充、修正及保护。

跟着国内网络建设空前高涨，归纳布线的开展更加迅猛，其重要性已不容忽视。

以下是施工人员在详细作业中总结的经验教训，仅供参考：

1． 有必要与现场指挥部、土建工程队、装潢部分紧密配合，和谐相互间的作业，及时通报工艺流程。

2． 在管道预埋时，必定要考虑到拉线时的困难，要选用口径适宜的管道，特别是因为六类线缆的外径要比一般的五类线粗，为了防止线缆的缠绕（特别是在弯头处），在管线规划时必定要留意管径的填充度，一般内径20mm的线管以放2根六类线为宜。

3． 若有些当地不得不架起桥架走明线，有必要考虑色彩、样式、外观是否与周围的装饰环境相匹配，尽量做到美观大方；而且有必要确保适宜的线缆曲折半径，考虑要能在不压损线缆的前提下盖上盖板。

4． 放线过程中首要是留意对拉力的操控，避免扯断线缆或线缆缠结；拉线结束后，两头留出的冗余线缆要整理好，盘线时要顺着本来的旋转方向，线圈直径不要太小，并相应地固定在桥架、吊顶上或纸箱内，做好标示，以防被不知情者损坏。

5． 数据口，视频口须接近电源插座。

6． 在工程建设中，95％会碰上增删信息点，或延伸骨干线缆到另一新建楼群，这时有必要调整规划方案，精确及时定货，防止供货不及，糟蹋施工时刻。

7． 推荐在每8－15 平方米的区域内规划一个信息插座，作出恰当的冗余。

8． 语音电话骨干有必要留足线对，以利往后扩冗。

9． 视频线，语音线切莫接近电缆（大于380V应间隔两米），预防搅扰。

10． 要等室内装饰，特别是墙面粉刷后方可做模块，上面板，以防损坏。

11． 在工厂厂房环境中，要让线缆尽量远离高温高湿管道，避免下降线缆的带宽功能；在工作大厦里，线缆通常被装置在吊顶、排风道等环境温度往往较高的当地，此时你就有必要选用新一代低衰减的布线体系，以契合六类标准布线体系在合理的最差温度条件——40摄氏度下到达目标带宽200MHz的要求。IBDN4800LX作为新一代的六类线缆可满意这一要求，供给了高可扩展的信道带宽，可支撑高达4.8Gb/s的传输速率，而且克服了高温环境使体系功能下降这一难题。
