电工剥线钳的机构原理和使用方法

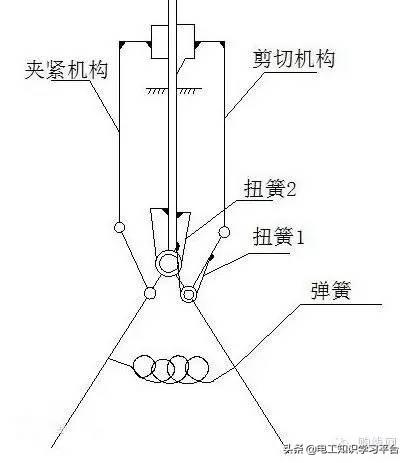

当握紧剥线钳手柄使其工作时，图中弹簧首先被压缩，使得加紧机构加紧电线。在扭簧1的作用下剪切机构不会运动。当加紧机构完全夹紧电线时，扭簧1所受的作用力逐渐变大致使扭簧1开始变形，使得剪切机构开始工作。而此时扭簧2所受的力还不足以使得夹紧机构与剪切机构分开，剪切机构完全将电线皮切开后剪切机构被夹紧。此时扭簧2所受作用力增大，当扭簧二所受作用力达到一定程度时，扭簧2开始变形，夹紧机构与剪切机构分开，使得电线被切断的绝缘皮与电线分开，从而达到剥线的目的。

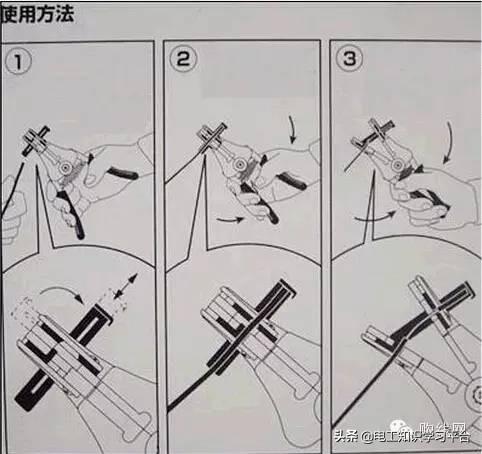

剥线钳的使用方法；

剥线钳由刀口、压线口和钳柄组成，是内线电工和电动机修理、仪器仪表电工常用的工具之一。剥线钳的钳柄上套有额定工作电压500V的绝缘套管，适用于塑料、橡胶绝缘电线、电缆芯线的剥皮。

剥线钳的性能标准；

1、钳头能灵活地开合，并在弹簧的作用下开合自如；

2、刃口在闭合状态下，其刃口间隙不大于0.3mm；

3、剥线钳钳口硬度不低于HRA56或不低于HRC30；

4、剥线钳能顺利剥离线芯外部的塑料或橡胶绝缘层；

5、剥线钳的钳柄有足够的抗弯强度，可调式端面剥线钳在承受20N·m载荷试验后，其钳柄的永久变形量不大于1mm。

注意事项：

为了不伤及断片周围的人和物，请确认断片飞溅方向再进行切断，如图所示。

怎么剥线钳有这么多种类？资深电工都表示没有全部见过。

剥线钳是做什么用的

作为一名电气工程师/电工，剥线钳是必不可少的工具。作为工程师日常使用的工具，一把使用得心应手的剥线钳是必不可少的，那么如何去选择剥线钳呢？剥线钳又有哪些类型呢？

剥线钳的功能和他的名字一致，主要的功能是拨去电缆的保护层，以方便连接。而不正确的剥线工具除了会伤害到电线本体，还可能对工程师造成伤害。

剥线钳的种类

多功能剥线钳

这种剥线钳结合了多种功能于一体，如剥线、压线、剪线等，能够满足不同场景下的线缆处理需求。这类剥线钳通常设计有多个工作区域或刀片，以适应不同线径和类型的线缆。

自动剥线钳

自动剥线钳通常采用鸭嘴型和钳型设计两种，采用机械限位来控制剥线的线径，也可以使用内部的机械旋钮来控制拉力，不伤电缆，能够更加轻松地完成线缆的剥离工作，适用于大批量或高效率的线缆处理场景。

自动剥线钳-带压接功能

缆线剥线钳

一般开口较大，专门用于切开和剥除缆线薄膜，适用于线径较大或者保护层比较厚的电缆。

快捷式剥线钳

是一种用在安装插头或梯形插座时拆除线缆四周保护外套的工具，可用来剥电话线、网线等线缆，一般是采用轻便的塑料材质制作而成，便携，人性化。

剥线刀

一般用来剥开线缆保护层和削线使用，适用于线径较大或者保护层比较厚的电缆。

光纤剥线钳

一般采用三孔分段式设计，孔径精准、刀口锋利，能够在不伤害光纤的前提下快速整齐地剥离光纤涂层，无需调整孔径，操作简便，是网络施工中必不可少的工具。

皮线光缆剥线钳（FTTH光缆剥线钳）

专用于皮线光缆的剥离，是光纤到户（FTTH）工程中不可或缺的工具。利用人体工程学设计，刀片材质优良，具备超强韧性、坚固耐用。同时，剥线钳自身携带长度尺，刻度清晰，便于快速测量和剥离光纤。

剥线钳的使用方法

确定线规和类型

检查电线规格 ：首先，查看电线绝缘层上印制的规格信息，这通常包括线规（如AWG值）和可能的电压、电流承载能力等信息。

了解电线类型 ：确认电线是实心线还是绞合线，因为不同类型的电线可能需要不同的处理方法。

选用合适的工具

选择剥线钳： 确保剥线钳具有与电线线规相匹配的剥线孔。剥线孔应能紧密包裹电线，但又不至于过紧而损伤电线。

夹持电线： 将电线放置在剥线钳的夹持部分，确保电线稳定且不会移动。

去除绝缘材料

切断绝缘层： 轻轻压合剥线钳的手柄，使剥线孔内的刀片切断电线的绝缘层。

移除绝缘碎屑： 使用剥线钳附带的除屑器或小刀，轻轻刮去切断的绝缘层碎屑，确保露出干净、整齐的金属线芯。

本文内容仅供参考，如有错误，望请批评指正。如有不清楚的地方，欢迎各位留言讨论！
