弱电施工流程详细步骤

弱电施工是必须按照一定确定的流程，才能顺利并且有条不紊的完成整个过程的，并且这一过程是极为复杂的。很多人对这一过程并不了解，下面小编为大家整理了详细的资料，目的主要是为大家提供这一规定的流程，使大家在参加弱电施工时，能够更加的准确无误，安全并有效的完成工作，毕竟这一件工作也是存在一定的安全隐患的。

(1)系统预留孔洞和预埋线管与土建工程配合在建筑物土建初期的地下层工程中，牵涉到综合布线系统线槽孔洞的预留和消防、安防等系统线管理的预埋，因此在处理建筑物地下部分的“挖坑“阶段，应配合建筑设计院完善该建筑物地下层、主楼部分的孔洞预留和线管预埋的弱电施工图补充设计，以确保土建工程顺利竣工。

(2)线槽架的施工与土建工程、各弱电系统等的配合弱电系统线槽架的安装施工，在土建工程基本结束以后，与其它管理道(风管、给排水管)的安装同步进行，也可稍迟于管道安装一段时间(约15个工作日)，但必须在设计上解决好弱电系统线槽架与管道在位置上的合理安置和配合。

(3)中控室外布置与土建和装饰工程的配合中央监控室的装饰应与整体的装饰工程同步，在中央监控室基本装饰完毕前，应将中控台、服务器/监控电脑定位。特别注意中控室及配线间的门锁一定要装好!

(4)弱电系统设备的定位、安装、接线端连线。弱电系统现场安装设备的定位、安装、接线端连线，应与装修工程密切配合。

(5)弱电系统的调试弱电系统的调试，我方基本上在设备安装完毕后即进行。整个弱电系统的调试周期，大约需要30天左右。

(6)弱电系统的验收弱电系统的验收，我公司建议应在各个系统分别调试成功以后、演示相应的功能及性能测试合格后，方可进行系统验收。并在整个弱电系统验收文件完成，以及系统正常运行一个月以后，组织竣工结算。

弱电施工的三个环节

(1)弱电施工图的会审图纸会审是一项极其严肃和重要的技术工作。认真做好图纸会审工作，对于减少弱电施工图中的差错，保证和提高工程质量有重要的作用。在图纸会审前，我方项目组会向建设单位，监理单位，机电分包单位提供详细弱电施工图，各单位应认真阅读施工图，熟悉图纸的内容和要求，把疑难问题整理出来，把图纸中存在的问题等记录下来，在设计交底和图纸会审时解决。

图纸会审，建议由弱电施工总包方组织和领导，分别由建设单位、监理公司、各子系统设备供应商、机电安装商参加，有步骤地进行，并按照工程的性质、图纸内容等分别组织会审工作。会审结果应形成纪要，由设计、建设、弱电总包、施工四方共同签字，并分发下去，作为施工图的补充技术文件。

(2)弱电施工工期的时间表该时间表的主要时间段内容包括：系统设计、设备生产与购买、管线施工、设备验收、设备安装、系统调试、培训和系统验收等，同时弱电工程施工界面协调和确认应形成纪要或界面协调文件。

(3)弱电施工技术交底弱电施工技术交底包括弱电工程总包方、各分系统承包商、机电设备供应及安装商、监理公司之间，以及综合布线项目组内部到施工班组的交底工作，它们应分级分层次进行。

在这里着重提出的是综合布线项目组内部的技术交底工作，目的有两方面：

一是为了明确所承担施工任务的特点、技术质量要求、系统的划分、弱电施工工艺、弱电施工要点和注意事项等，做到心中有数，以利于有计划、有组织地多快好省地完成任务，工程项目组长可以进一步帮助技术员理解消化图纸。

二是对工程技术的具体要求、安全措施、施工程序、配制的工机具等作详细的说明，使责任明确，各负其责。

弱电技术交底的主要内容包括：施工中采用的新技术、新工艺、新设备、新材料的性能和操作使用方法，预埋部件注意事项，技术交底将做好相应的记录。

小编认为，总体来说还是整理的特别的全面的，朋友们可以放心的阅读，并且加之运用。小编相信，在阅读了全文之后，大家对于弱电施工这一技能也有了全面的了解，在施工过程中也明白了到底该怎么有条不紊的完成整个工作流程。小编最希望看到的，不是大家读一读这些文章，重点是能够将这些文章中的内容，恰当的运用于实际操作中，这才是我们大家希望看到的。

弱电安装流程及规范

　弱电工程是电力应用的一个分类，电力应用按照电力输送功率的强弱可以分为强电与弱电两类。建筑及建筑群用电一般指交流220V50Hz及以下的弱电，主要向人们提供电力能源，将电能转换为其他能源，例如空调用电，照明用电，动力用电等等。弱电系统范围很广，其中与安防相关的系统有：保安监控系统、消防报警系统、出入口控制系统、停车场收费管理系统和楼宇自控系统，弱电安装在安防工程中起着至关重要的作用。

一、 施工步骤：

　　1、勘察现场

　　A．与客户协商，借用存放材料的材料间，材料间要足够大，且距离施工现场较近。B．水电设备。现场是否具备施工必需的水电设施。C．电力负荷。施工现场的电力线是否能匹配工程的负荷要求。D．设备布局。确定机柜的位置、终端设备的安装位置以及线路的的敷设路迳。E．样品式样。明确客户的要求，确定样品的型号、样式。要形成文档，客户签字确认。F．安全。原材料的安全，施工现场的防火防盗的措施。

　　2、绘制网络拓扑图、布局图，交客户方确认。

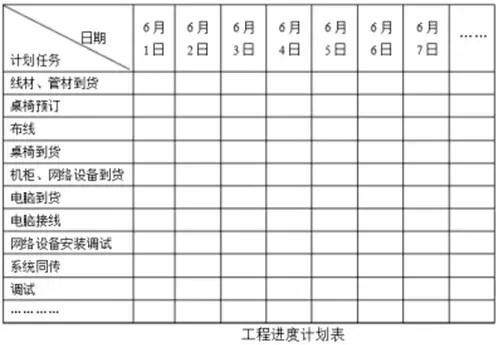

　　3、制定工程进度计划表。列举施工期间需要完成的工作任务，以及各项工作完成的先后次序，并确定详细的计划时间，如下图所示。工程进度表完成后需交给客户一份，以备客户监督和配合。

　　4、指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理。

　　5、现场施工，每日记录施工进度，并根据计划的完成情况及时调整计划，确保按工期工要求交付工程。

　　6、现场认证测试，制作测试报告，打印IP地址表、路由表、配置表。

　　7、验收。在上述各环节中所建立和完善的文档，作为验收资料的一部分，交客户保存。同时公司也要留存幅本，作为客户资料，以备售后服务用。

二、布局规范：

　　布局是后续工作的基础，所以一定要事先确定下来，否则一旦返工，代价极高。电脑桌的高度规范：小学约70CM，中学约75CM；座位尺寸规范：宽60—80CM，前后约60CM；排与排之间、列与列之间的走道预留宽度：60—100CM；布局图必段根据场地、设施实际尽尺寸，按比例绘制，图中要标明详细尺寸。确定好布局图要给客户签字确认，必要时可在场地上勾描出布局的轮廓以获得直观感受。

三、布线规范（网线、电源线）

　　1、电缆标志内容：在电缆的护套上约以1M的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。

　　2、塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%。线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。

　　3、缆线布放时应有冗余。在机柜处，双绞线缆预留长度，一般为3~6m；终端处为0.3~0.6m；光缆在设备端预留长度一般为5~10m；有特殊要求的应按设计要求预留长度。

　　4、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。

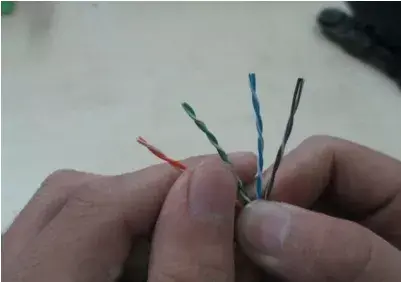

　　5、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mm。

　　6、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。

　　7、缆线中间不得产生接头现象。

　　8、双绞线最长线距为100米，超过100 米的可用双绞线中继器连接加长，每段线路中中继器的数据不能多于三个。

　　9、光纤传输距离：传输速率1Gb/s，850nm，、普通50μm多模光纤传输距离550m，普通62.5μm多模光纤传输距离275m，新型50μm多模光纤传输距离1100m。

　　10、缆线的弯曲半径应符合下列规定：

　　a 非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。

　　b 屏蔽双绞线缆的弯曲半径应至少为电缆外径的6~10倍。

　　c 主干双绞线缆的弯曲半径应至少为电缆外径的10倍。

　　d 光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。

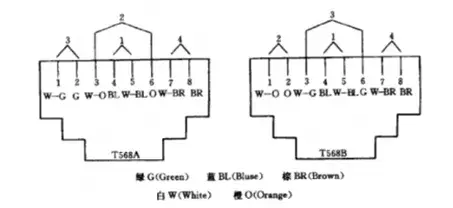

　　11、 对绞线在信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。插座类型，色标和编号应符T568A、T568B的规定。如下图所示。

　　12、在制作水晶头时，电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。

　　13、双绞线缆与接线模块（IDC，RJ45）卡接时，应按设计和厂家规定进行操作。

　　14、 屏蔽双绞线缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360o圆周接触，接触长度不宜小于100mm。

　　15、每股双胶线两端应粘胶标签并编号，以便于安装和维护。

　　16、交接间、设备间提供可靠的施工电源和接地装置。

　　17、施工现场临时电源应有完整的插头．开关．插座．漏电保护器设置，临时用电须用电缆。电源线分三种颜色：火线红色．零线兰色．地线黄色．所有单向插座应该“左零右火中间地“或“上火下零“连接。

　　18、电源线管从地面下穿过时，必须使用套管连接紧密，在地面下不允许有接头，出入地面处必须套用弯头。地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤，铺地板砖时PVC套管应被覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。

　　19、 电源线走向横平竖直，不可斜拉，防止被电锤．钉子损伤。

　　20、各种强弱电插座接口要尽量少。所有插座．开关要高于地面300MM以上，并且不会被推拉门家俱等物遮挡。

　　21、弱电线路与强电线路不允许共套一管，其间隔距离为0.5m以上。

　　22、三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。应用中最好使用标准/规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

　　23、工程中各板块之间的电源要尽量分开控制，尽量做到独立供电，互不干扰。

四、设备安装与调试

　　1、机柜安放位置的选择规范

　　A .安全性。隐蔽，通风，最好有专用间，进出有限制。B．可靠性。有合适的电源接入点，有足够的电力保障，维护方便。C．可用性。到各终端的线距在规范要求的范围以内。D．经济性。到终端线距总量最小。

　　2、网络设备的安装规范

　　A．网络设备（路由器、交换机等）应安装在固定的托架上；B．固定的托架一般应距地面500mm以上；C．插入网络设备的电缆线要固定在托架或墙上，防止意 外脱落。

　　3、终端设备安装步骤

　　A．首先阅读设备手册和设备安装说明书。B．设备开箱要按装箱单进行清点，对设备外观进行检查，认真详细地做好记录。C．设备就位。D．逐台设备分别进行加电，做好自检。E．逐台设备分别联到服务器上，进行联机检查，出现问题应逐一解决。有故障的设备留在最后解决。F．安装系统软件，进行主系统的联调工作。G．安装各工作站软件，各工作站可正常上网工作。H．逐个解决遗留的所有问题。I．用户按操作规程可任意上机检查，熟悉网络系统的 各种功能。J．试运行开始。

五、弱电工程故障排查规范

　　1、根据统计，弱电工程故障大约50%一70%与电缆有关系。所以电缆本身的质量以及安装质量都直接影响网络的正常运行。网络电缆故障有很多种，概括起来可以分为物理故障(也可称连接故障)和电气性能故障两大类。

　　A．物理故障。物理故障主要是指由于主观因素造成的可以直接观察的故障，多是由于施工的工艺或对网络电缆的意外损伤所造成的，如:模块、接头的线序错误，链路的开路、短路、超长等。

　　B．电气性能故障。电气性能故障主要是指链路的电气性能指标未达到测试标准的要求，即电缆在信号传输过程中达不到设计要求。影响电气性能因素除电缆材料本身的质量外，还包括施工过程中电缆的过度弯曲、电缆捆绑太紧、过力拉伸和过度靠近干扰源等，如:近端串扰、衰减、回波损耗等。

　　2、综合布线的故障多在水平区。这里穿线和模块端接较多，施工工艺因人而异，建筑格局比垂直部分复杂。总体来说引起故障有3方面。

　　A．产品本身的电气性能，即产品的设计与生产质量。B．工程方案的设计，根据建筑格局，对布线系统的设计要求。C．施工工艺，这是布线整体质量的体现，好的产品和好的施工方案，都要有好的施工完成。

　　3、打线的常见错误。打线的常见错误有开路，短路，反接(一对线中的两根交叉了，如1对应2，2对应1)。另外一个错误是跨接，如1、2对应3、6。造成这种错误的原因主要有两个。一是电缆的一端使用了T568A标准，而电缆的另一端使用了T568B标准。二是在网络的实际应用中，有时需要使用这种跨接线。当有的交换机与交换机进行级连时就需要使用跨接线。

　　另外当把PC机和PC机进行对接时(不通过交换机)，也需要使用跨接线。有的用户使用了跨接线时也可以上网，而使用正确接线时也能进行交换机的级连。这是因为他们使用的交换机是智能交换机。这种交换机可以自动将接线的绕对对调过来。但这不代表这种打线的方式是正确的。

　　最后还有一种错误就是串绕。通常造成这种结果的原因是1、2为一对，3、4为一对，5、6为一对，7、8 为一对。而网络进行通讯时使用1、2和3、6，而不是3、4。这种错误的接线是无法用眼睛或万用表来检查出来的，因为其端至端的连通性是正常的。而这种错误接线的最大危害是会产生很大的近端串扰。它不会造成网络不通，而是使网络运行速度很慢，时通时断。它属于软故障，当网络运行后检查起来很麻烦。【小编温馨提示：水晶头备量=信息点*2*20% 网线计量估算：（最短线距+最长线距）÷2×1.1×信息点总数 网线每箱标准长度：305±5米】
