电工口诀-快速掌握测量仪表方法和技巧

电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。测量各种电量（包括磁量）的仪器仪表，统称为电工测量仪表。

所谓电工测量，就是将被测的电量或磁量与同类量进行比较过程。根据比较方法的不同，测量方法也不一样，因此，就带了不同的测量误差。所以在测量中除了应该正确选用仪表和使用仪表之外，还必须采用合适的测量方法，掌握测量的操作技术，以便尽可能地减小测量误差。

以下是关于测量仪表的电工口诀，便于我们更好的学习和掌握测量技巧。

判断交流电与直流电流

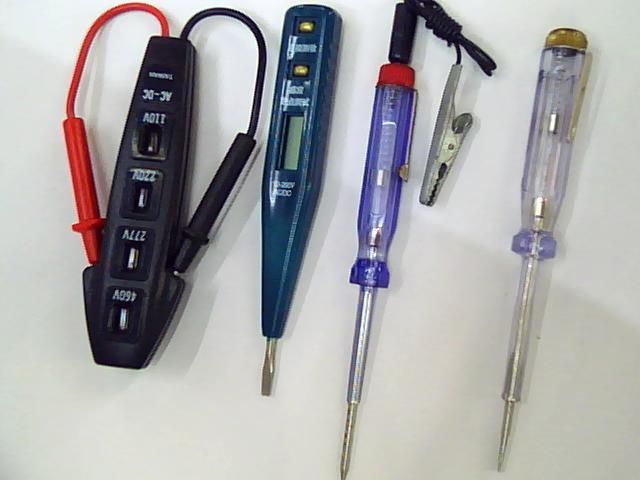

电笔判断交直流，交流明亮直流暗，

交流氖管通身亮，直流氖管亮一端。

说明：判别交、直流电时，最好在 “ 两电 ” 之间作比较 , 这样就很明显。测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。

巧用电笔进行低压核相

判断两线相同异，两手各持一支笔，

两脚与地相绝缘，两笔各触一要线，

用眼观看一支笔，不亮同相亮为异。

说明：此项测试时，切记两脚与地必须绝缘。因为我国大部分是 380/220V 供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大 地之间一定要绝缘，避免构成回路，以免误判断；测试时，两笔亮与不亮显示一样，故只看一支则可。

巧用电笔判断直流电正负极

电笔判断正负极，观察氖管要心细，

前端明亮是负极，后端明亮为正极。

说明：氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。测试时要注意：电源电压为 110V 及以上；若人 与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管 的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。

巧用电笔判断直流电源有无接地，正负极接地的区别

变电所直流系数，电笔触及不发亮；

若亮靠近笔尖端，正极有接地故障；

若亮靠近手指端，接地故障在负极。

说明： 发电厂和变电所的直流系数，是对地绝缘的，人站在地上，用验电笔去触及正极或负极，氖管是不应当发亮的，如果发亮，则说明直流 系统有接地现象；如果发亮的部位在靠近笔尖的一端，则是正极接地；如果发亮的部位在靠近手指的一端，则是负极接地。

巧用电笔判断 380/220V 三相三线制供电线路相线接地故障

星形接法三相线，电笔触及两根亮，

剩余一根亮度弱，该相导线已接地；

若是几乎不见亮 , 金属接地的故障。

说明： 电力变压器的二次侧一般都接成 Y 形，在中性点不接地的三相三线制系统中，用验电笔触及三根相线时，有两根通常稍亮，而另一根上 的亮度要弱一些，则表示这根亮度弱的相线有接地现象，但还不太严重；如果两根很亮，而剩余一根几乎看不见亮，则是这根相线有金属接地 故障。

低压验电笔判断交流单相电路故障的方法

交流验电用电笔，亮为火线不亮地。

电路故障可检查，通电测量火和地。

亮灭正常查设备，电路断开不可疑。

若是两端都不亮，电源火线已脱离。

若是两端都发亮，零线断裂或脱离。

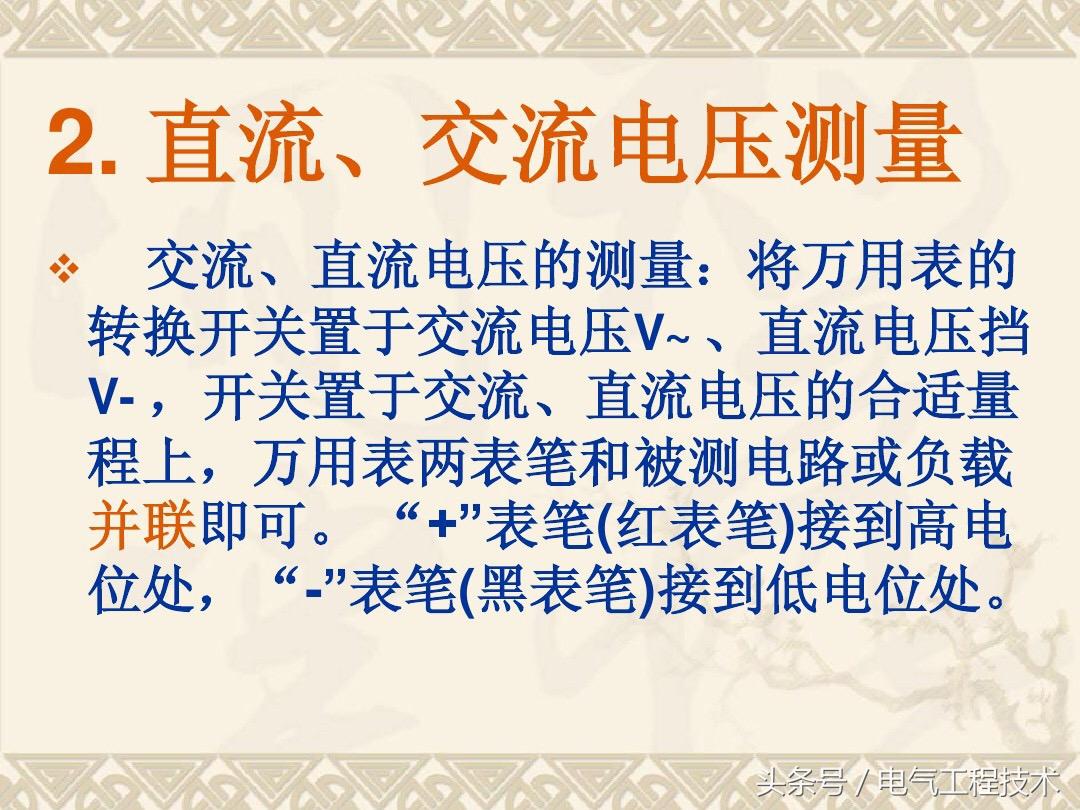

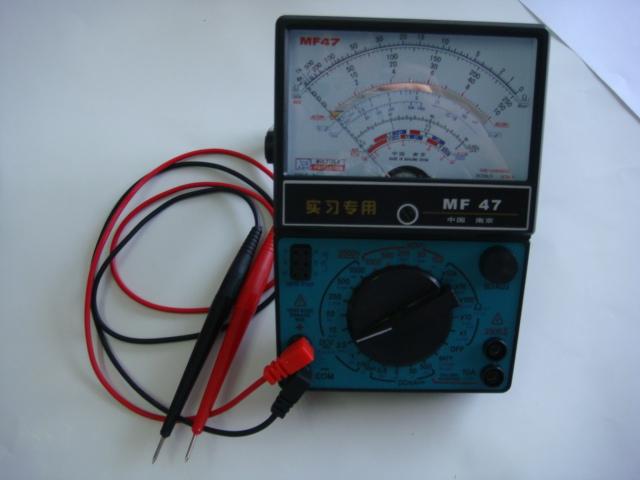

用指针式万用表测量直流电压的方法

测量之前先调零，量程选择要适中。

确定电路正负极，并联接线要搞清。

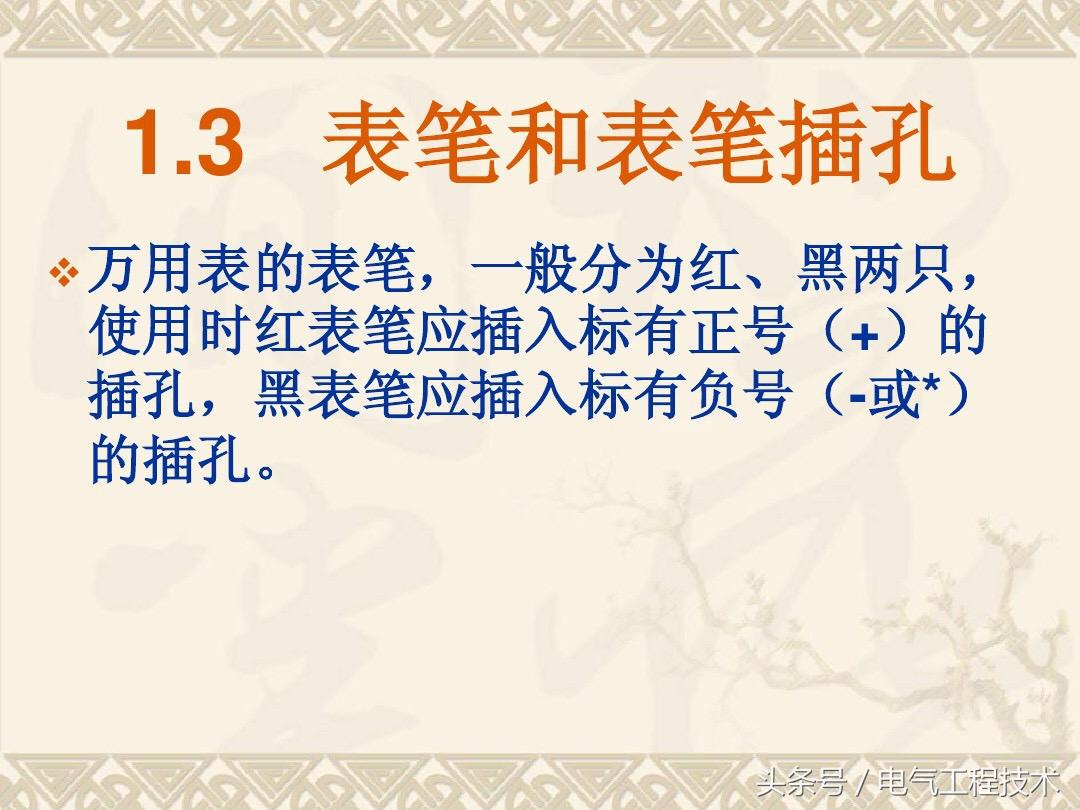

黑色表笔接负极，红色表笔要接正。

若是表针反向转，接线正负反极性。

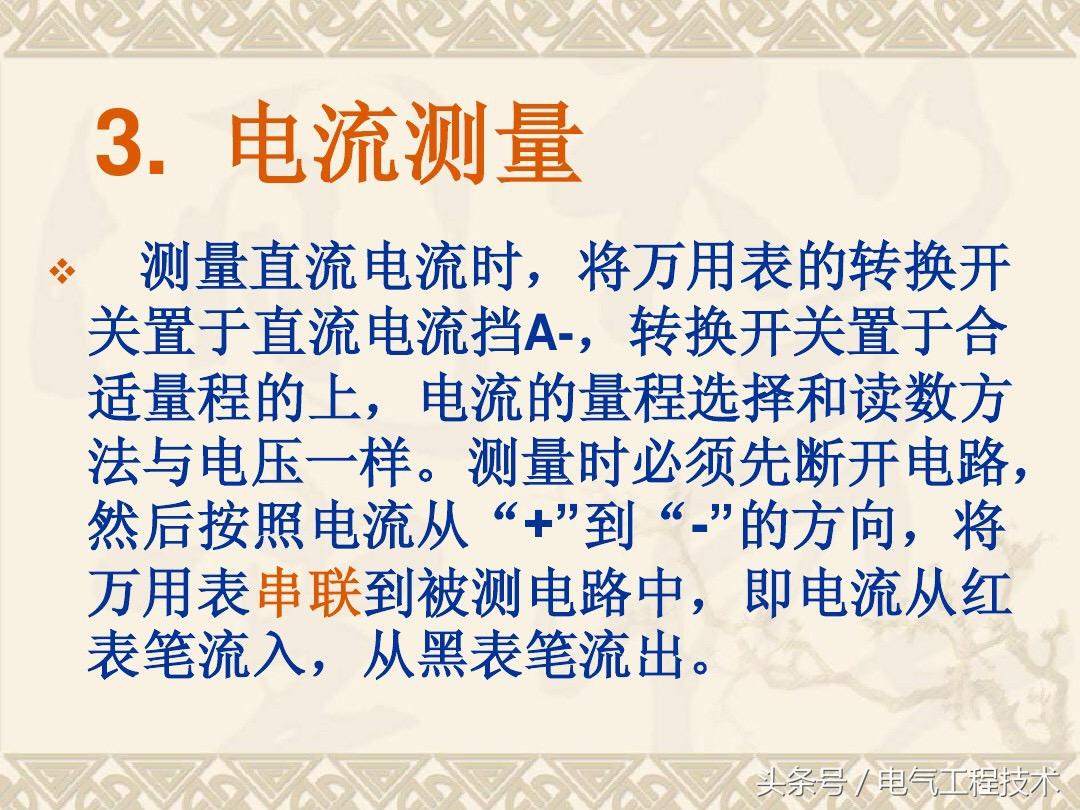

用指针式万用表测量直流电流的方法

测量之前先调零，量程选择要适中。

确定电路正负极，串联接线要搞清。

黑色表笔接负极，红色表笔要接正。

若是表针反向转，接线正负反极性。

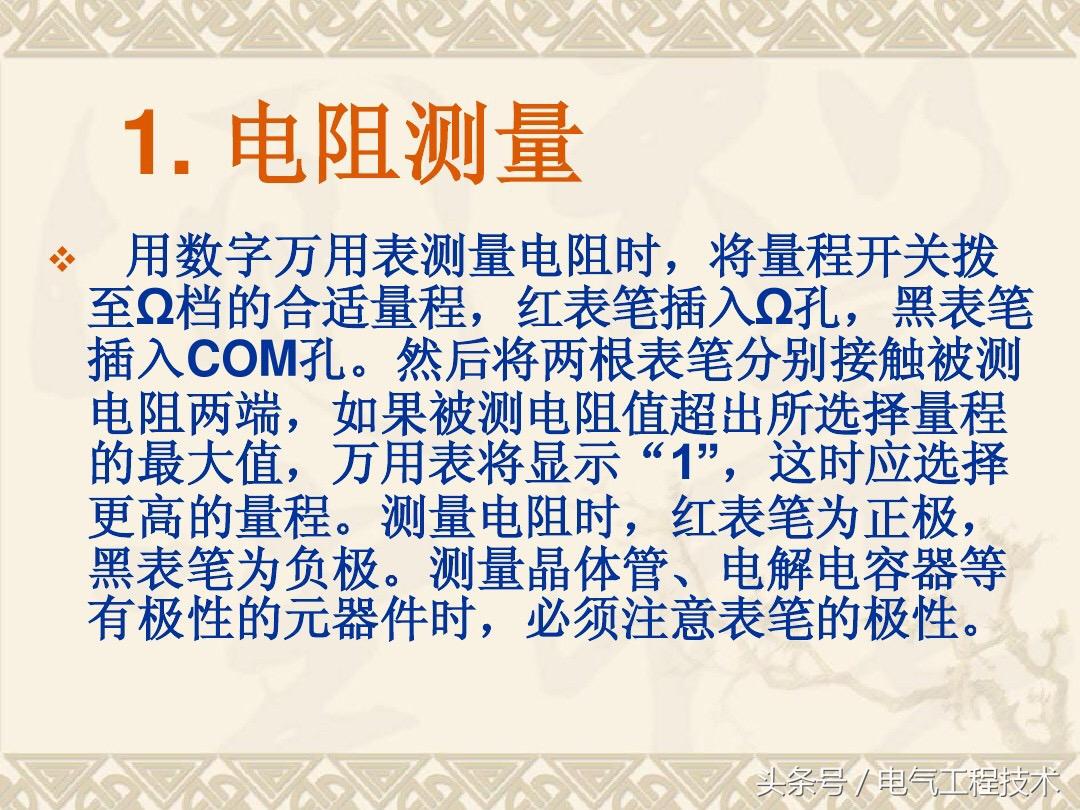

用指针式万用表测量导体直流电阻的方法

测量电阻选量程，选完量程再调零。

两笔短路看表针，不在零位要调整。

旋动欧姆调零钮，表针到零才算成。

旋钮到底仍有数，更换电池再调整。

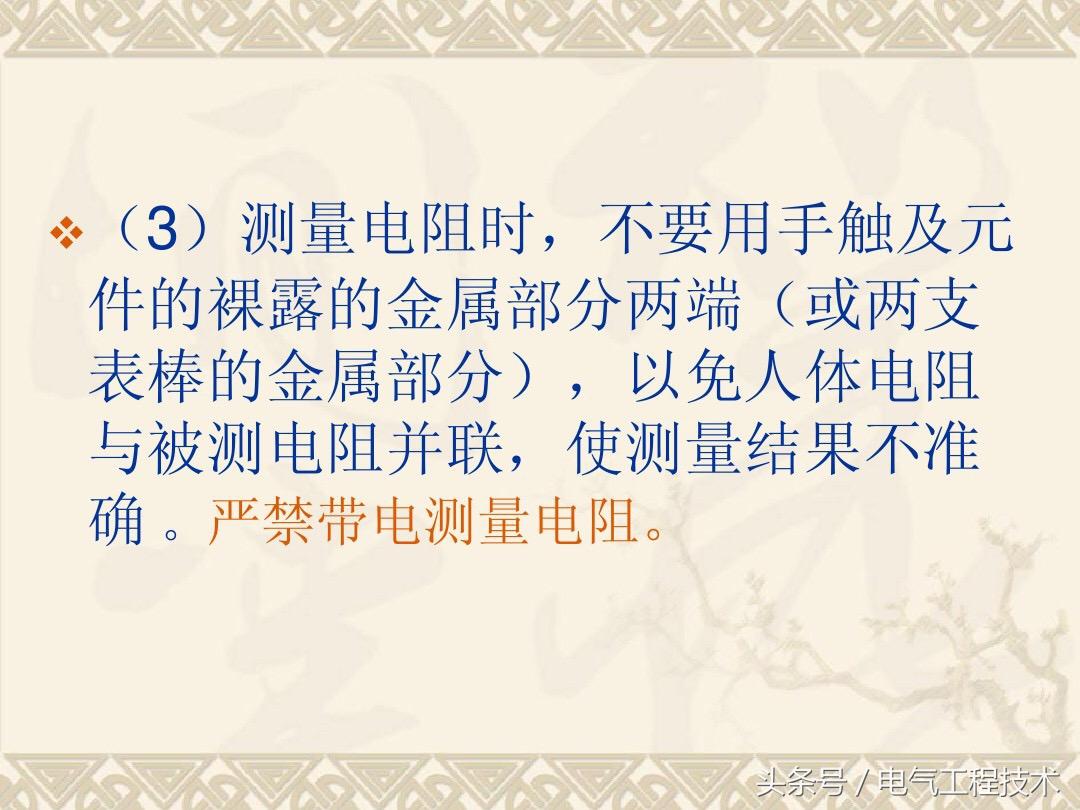

接触一定要良好，阻大两手要悬空。

测量数值保准确，表针最好在格中。

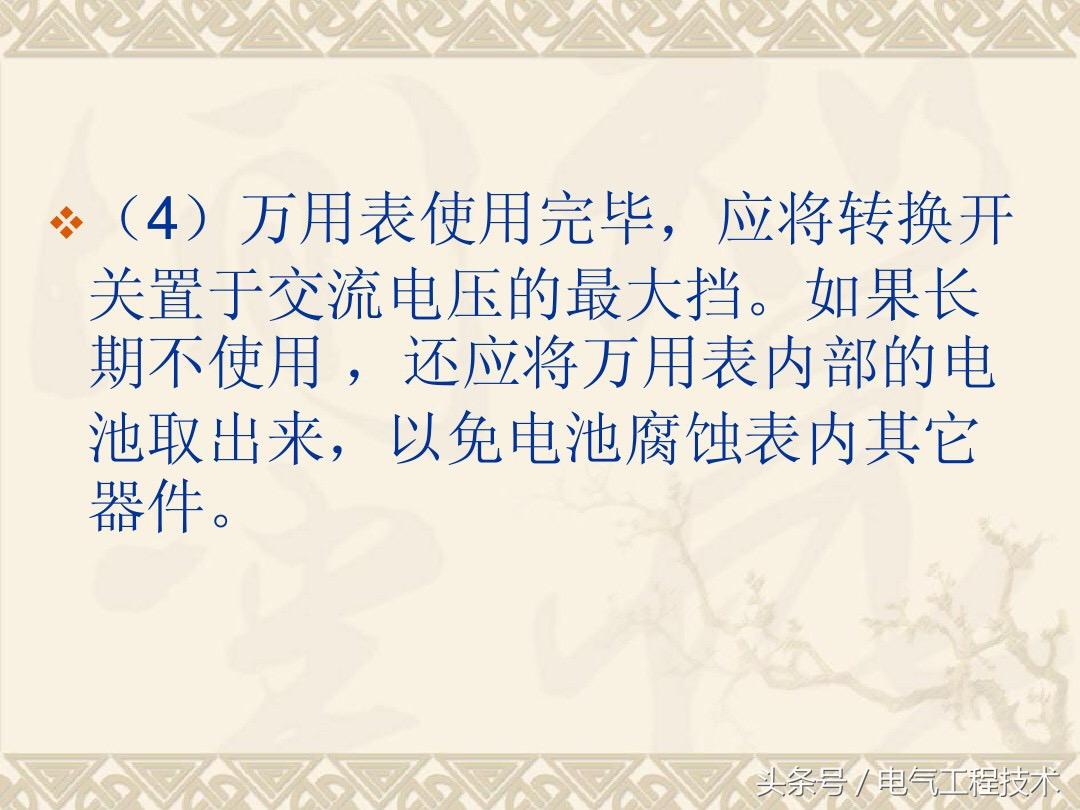

测量完毕关电源，旋钮旋到电压中。

用指针式万用表判断电容器的好坏

电容好坏粗判断，万用电表可承担。

使用电阻乘K档，表笔各接一极端。

表针摆到接近零，然后慢慢往回返。

到达某处停下来，返回越多越健康。

到零不动有短路，返回较少有漏电。

开始测量表不走，电容内部线路断

万用表使用教程：三极管，二极管，电压，电流，电阻的测量方法！

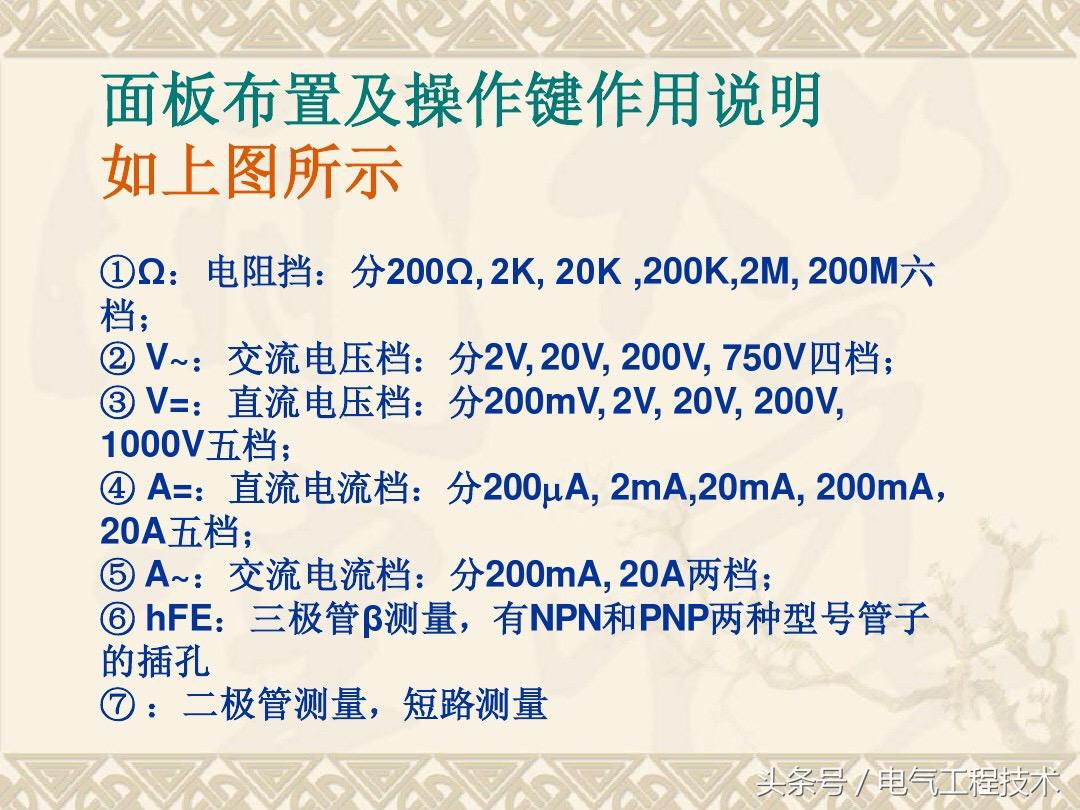

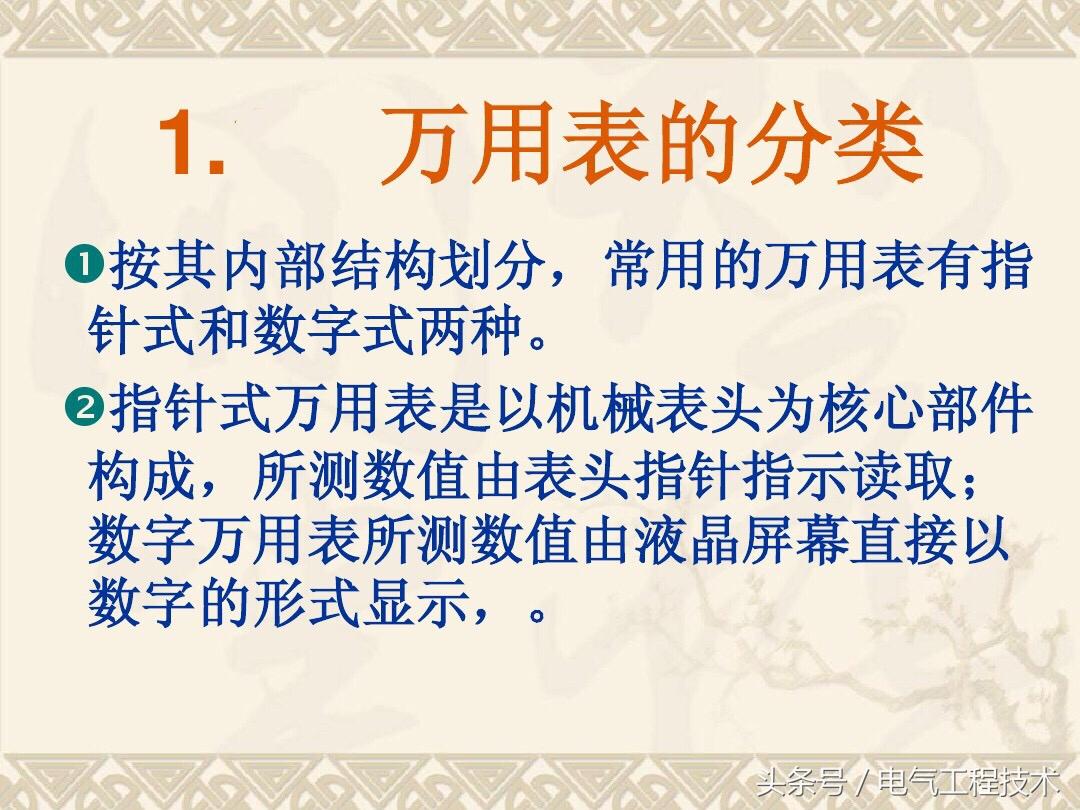

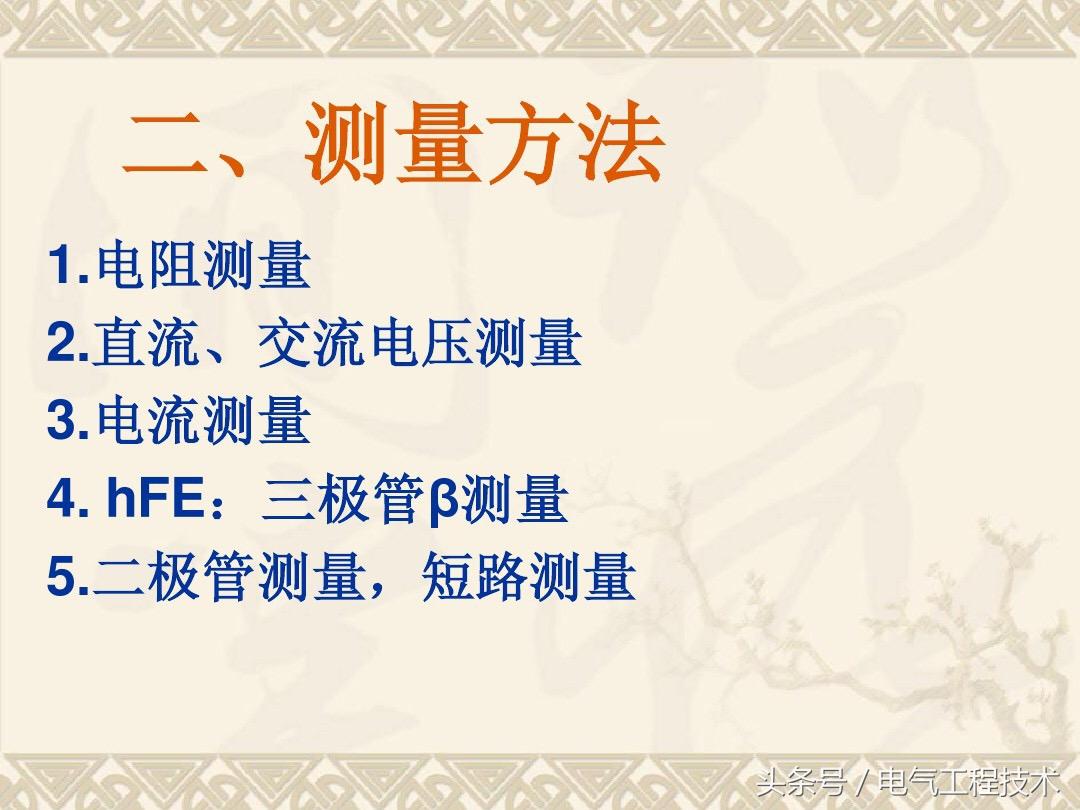

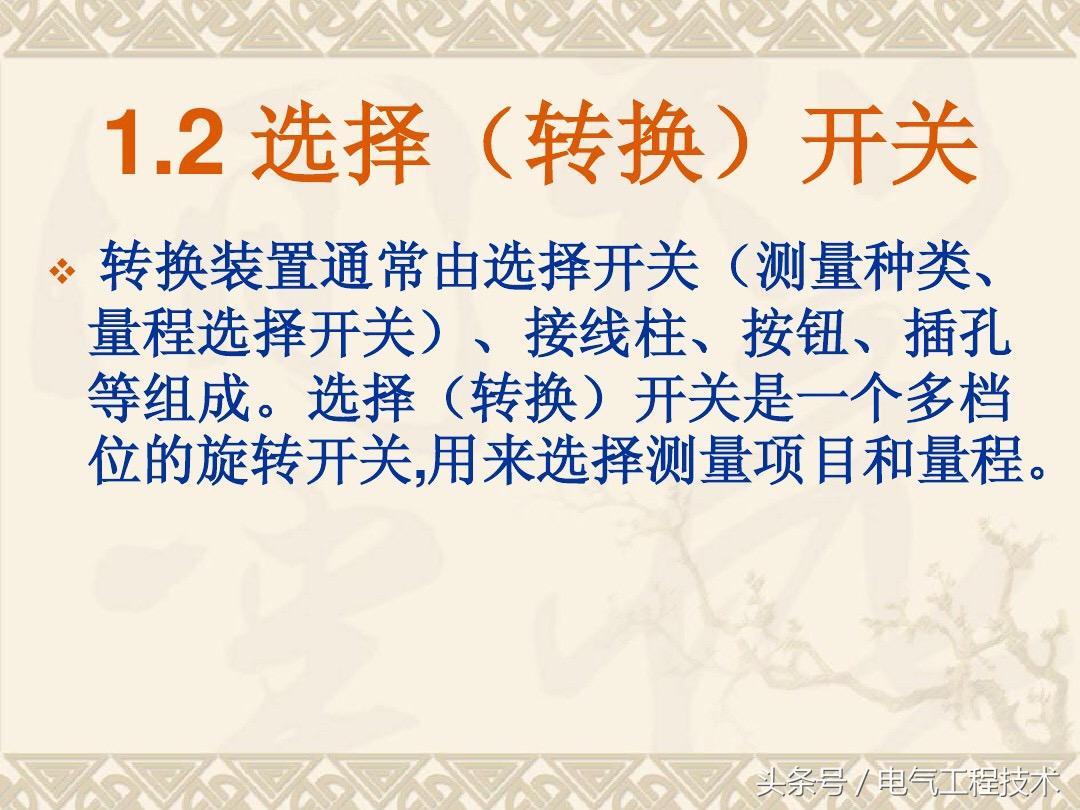

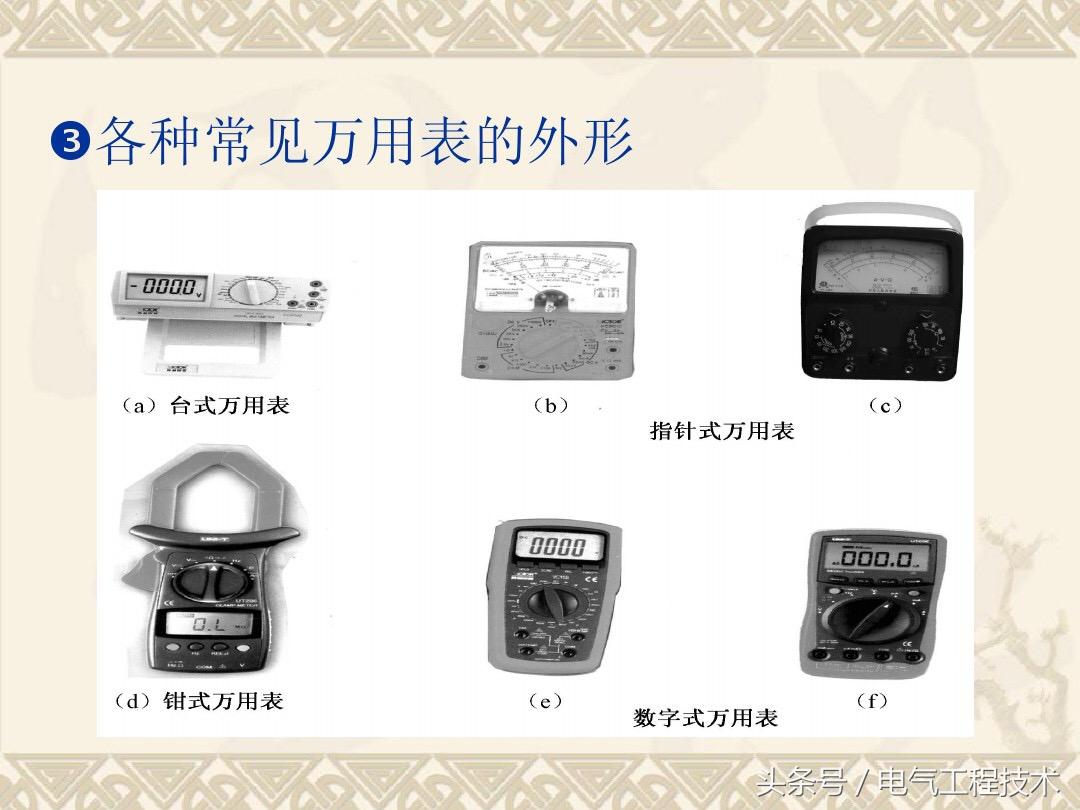

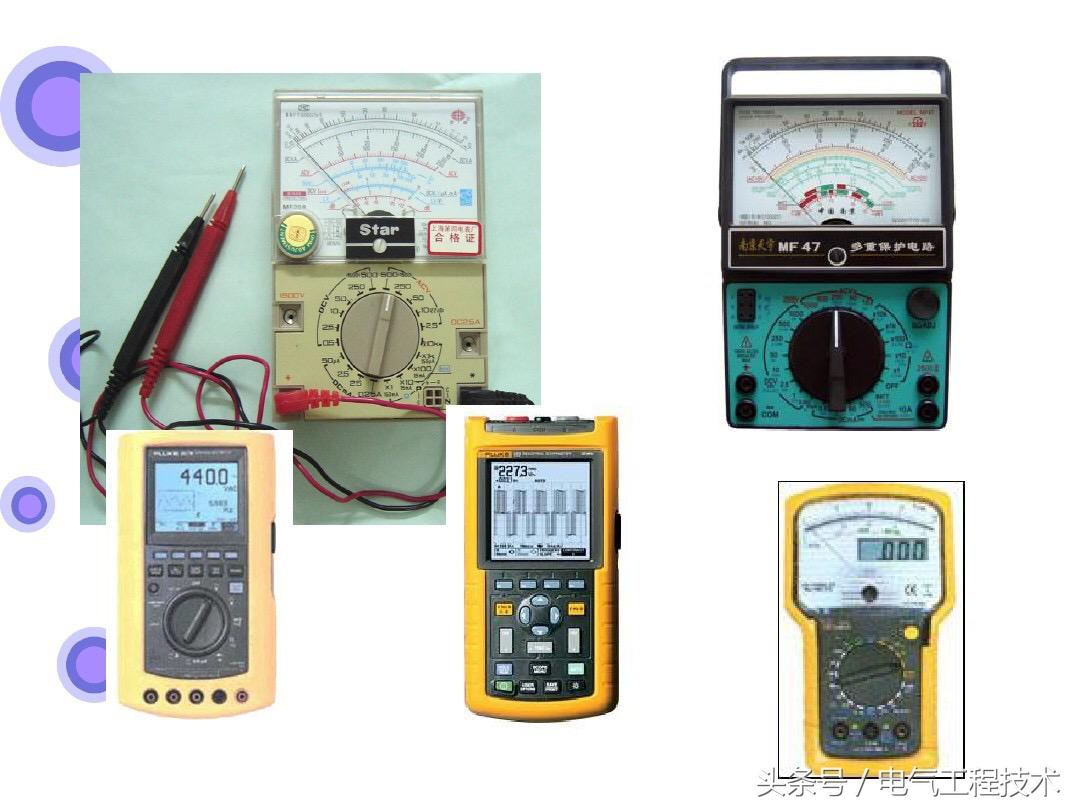

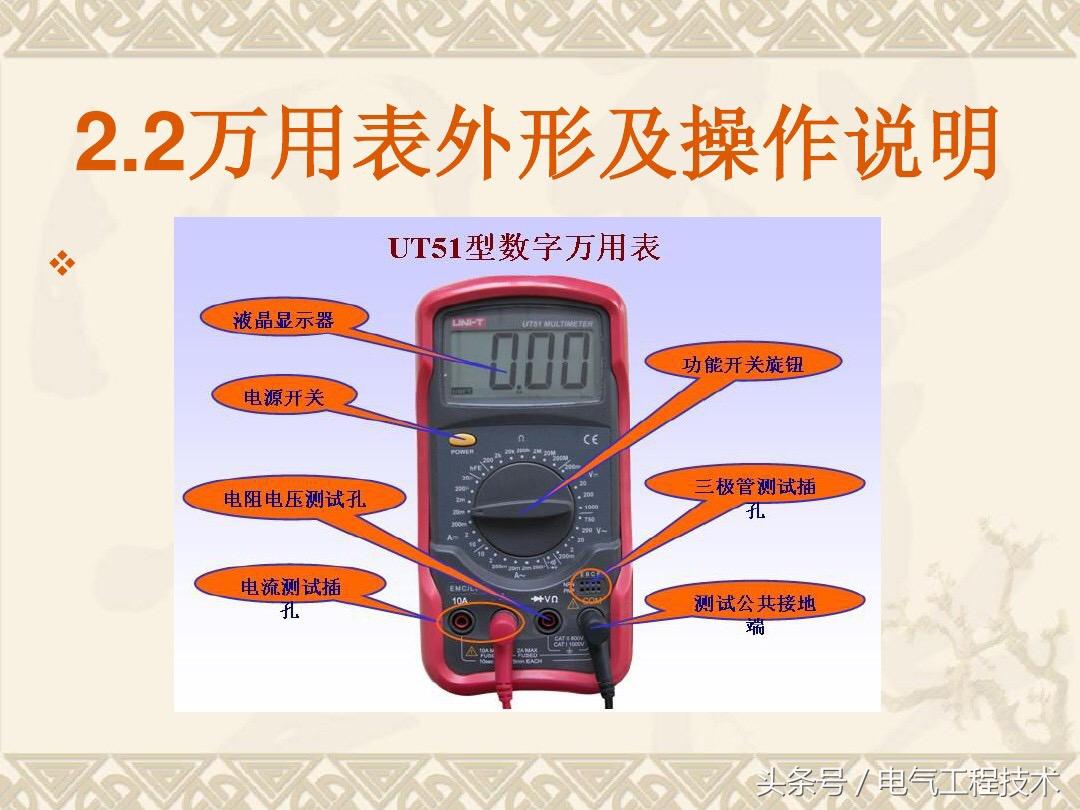

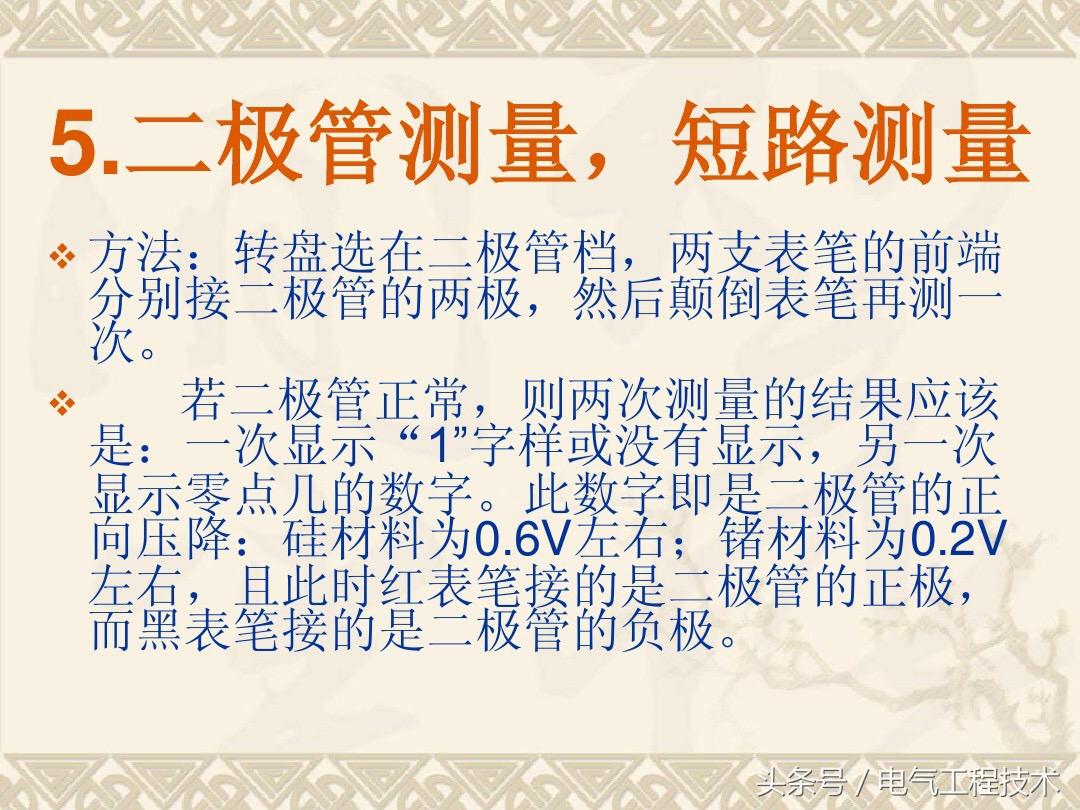

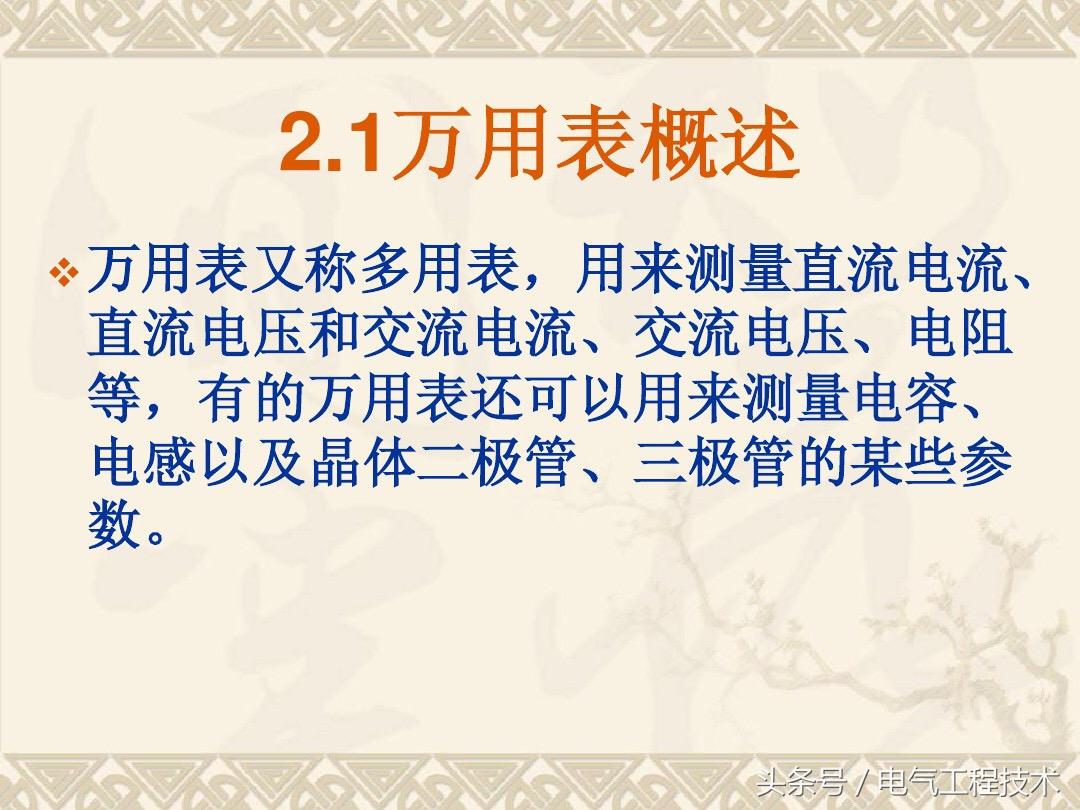

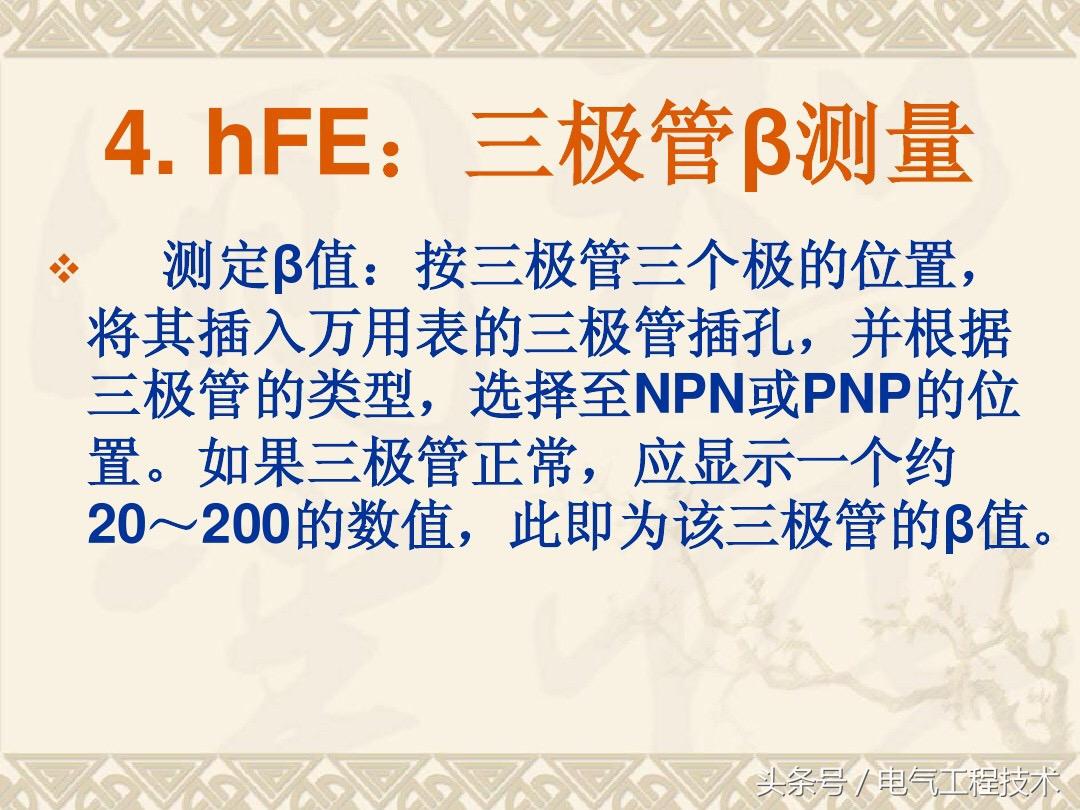

提起万用表，相信电力作业人员都很熟悉，大部分的电工师傅都能够很熟练的作用万用表进行测量，一点不夸张的说：万用表对于电工作业人员而言，几乎是人手一个，掌握万用表的基本使用和测量方法是每一个电工技术人员必备的基础技能，万用表在进行测量线路通断，测量二极管和三极管，测量电压，电流和电阻中的应用非常广泛，尽管万用表使用方法不复杂，但是对于刚入门学习电工的师傅而言，很容易弄混乱，甚至可能选错量程和档位，以致万用表烧坏也不足为奇，今天我们就重点来看看常用的万用表档位介绍以及具体的测量方法：我们以电压，电阻，二极管，三极管为例：
