开闭所是什么？有什么作用？很多电工不清楚，今天图文告诉你

前两天给大家分享了欧变 和美变 ，不知道大家吸收没有？

今天我们同样来分析一个很多电工很少接触到的开闭所 。

开闭所

我们从以下角度进行分析，欢迎讨论：

1，开闭所是什么？有什么作用？

2，开闭所的外形和结构。

3，开闭所的基本要求。

4，开闭所、配电房、变电所、变压站的区别。

5，图纸分享。

一，开闭所是什么？有什么作用？

随着电力输、配、变网的全面改造与发展，各地的开闭所大量增加，开闭所位于电力系统中变电站的下一级 ，是将高压电力分别向周围的用电单位供电的电力设施。它不仅是配电网底层最基本的单元，更是电力由高压向低压输送的关键环节之一。

划重点：变电站的下一级设施，起到分配电能的作用。

（简单的来说，由于用户较多等，不可能全部都从变电站引出，所以就有了户外开闭所。 通俗的说相当于日常生活中的插排，当插孔不够时，就需要搭接更多的插排，方便用户，也节约了供电成本。）

开闭所一般两进多出 （常用4~6出），只是根据不同的要求，进出可以设置断路器、负荷开关 。

二，开闭所的外形和结构。

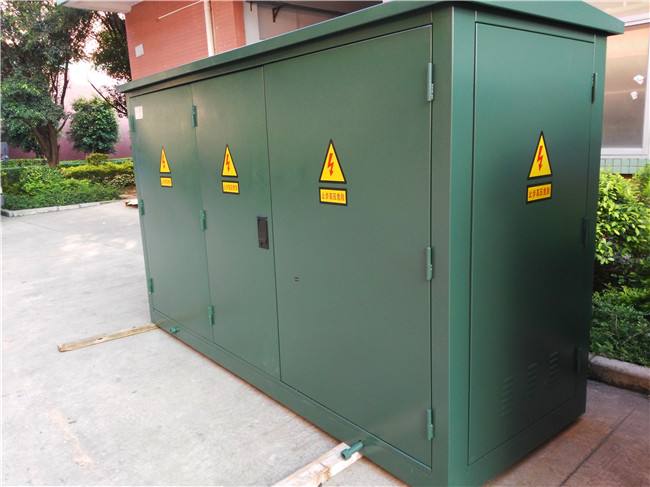

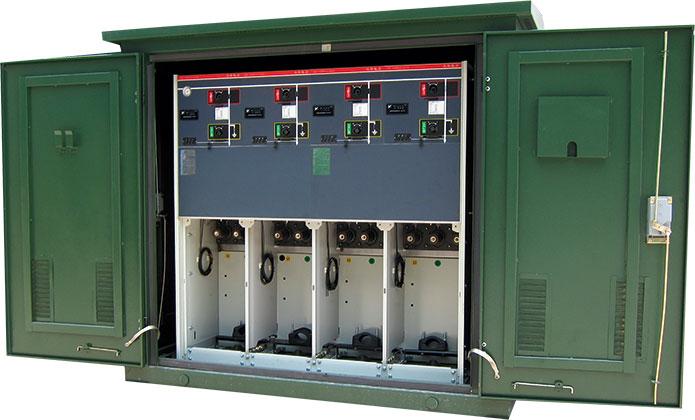

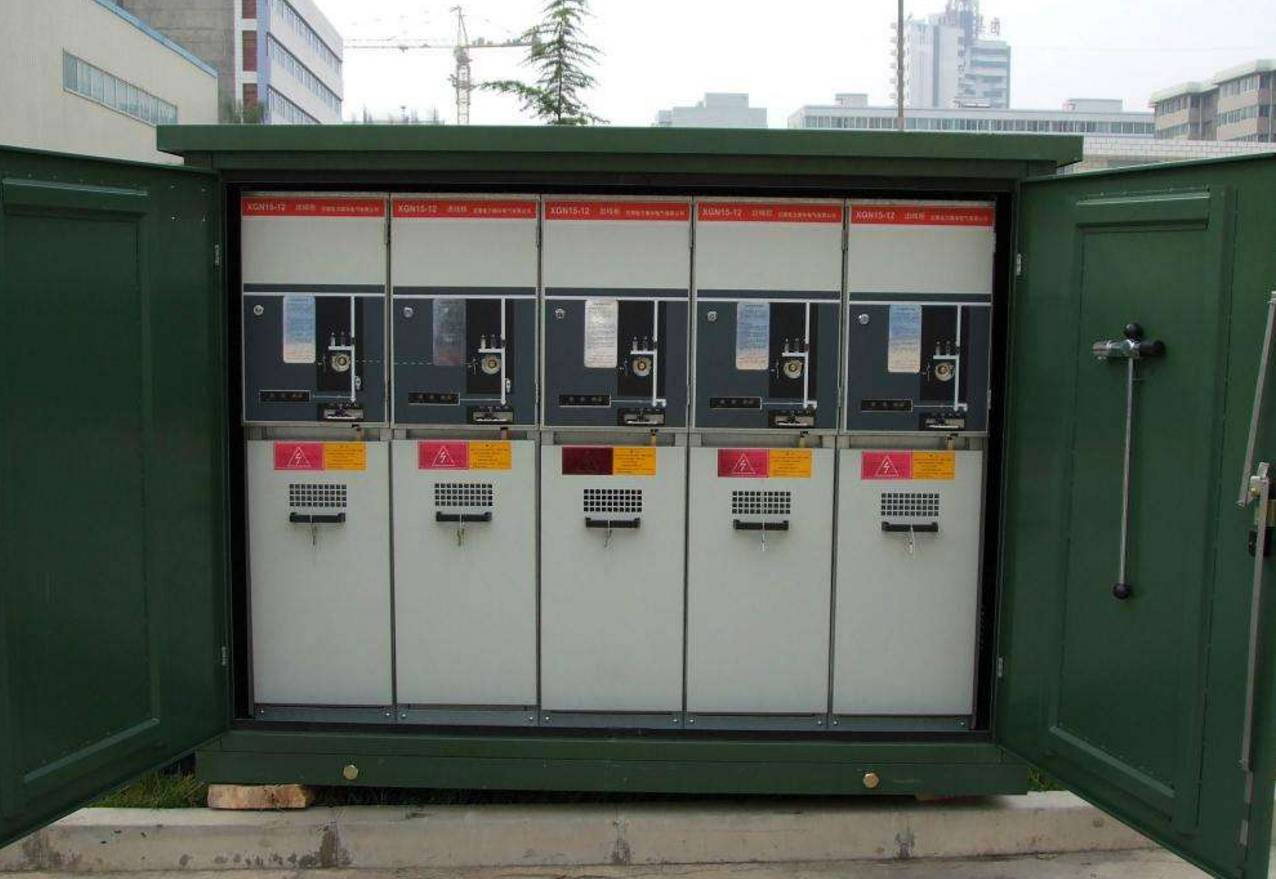

开闭所

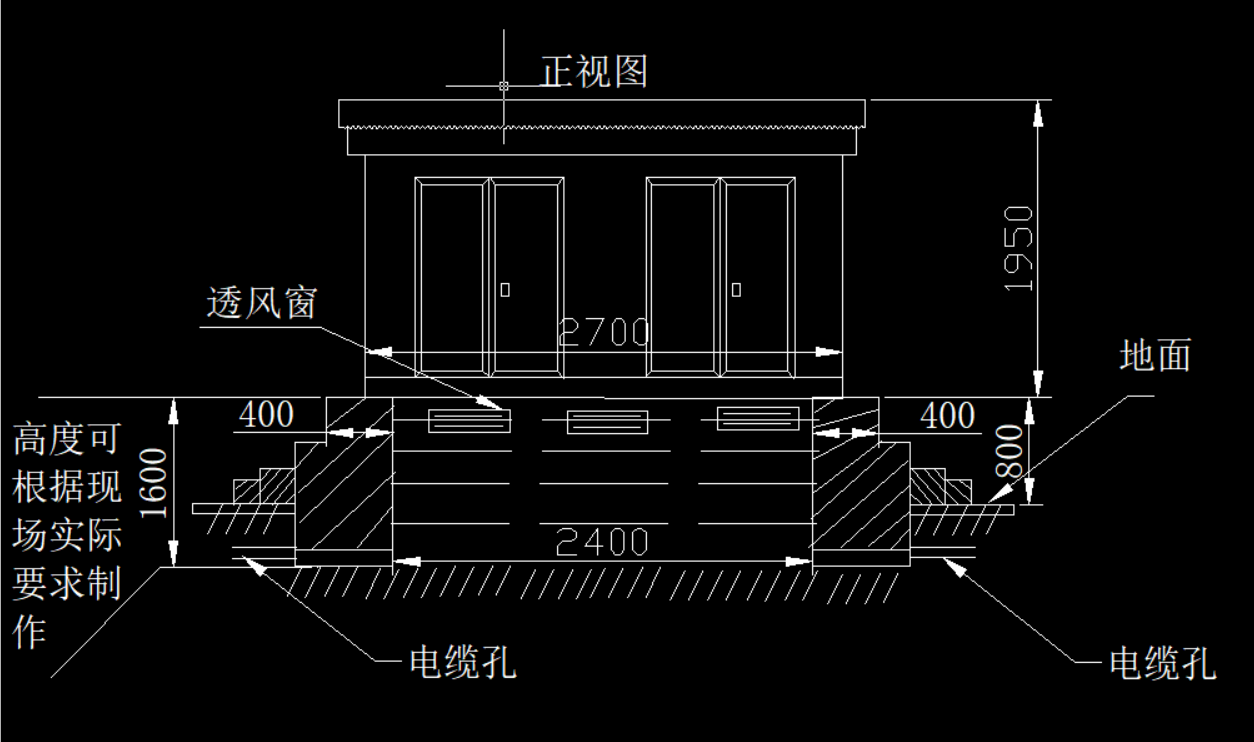

基础图

开闭所在进行总体布局设计时应遵循几个基本原则。

a.布置紧凑，便于设备搬运、操作、检修、巡视等要求。

b.尽量采用自然光和自然通风。

c.开闭所地面应高于室外地面，防止雨水进入。

d.有人值班开闭所应设置单独值班室，值班室与高压室有通道。

e.开闭所门应设置向外开。

三，开闭所的基本要求 。

（1）解决变电站10KV出线开关数量的不足，减少相同路径的电缆条数等，可建设10KV公用开闭所或配电所。

（2）10KV公用开闭所宜建在负荷中心和两座变电站供电范围分界之处，以便加强电网联络。

（3）10KV公用开闭所的中压设备宜采用成套配电装置，开关选择要依据负荷性质而确定。

一般进出线1000KVA以上选用真空开关，其他馈线选用负荷开关，并配有熔断器保护。母线分段开关需要设置备用电源互投装置。

（4）10KV开闭所的规模:

每段10KV母线支接配电变压器总容量宜≤5000VKA,进出线回路宜≤8回。

开闭所内部采用单母不分段或分段接线，每座开闭所宜设置1至2段10KV母线。

以上4条大家做一个了解，根据具体的要求不同，开闭所（开关站）的选择和规模也不同，这个没有固定标准。

四，开闭所、配电房、变电所、变压站的区别。

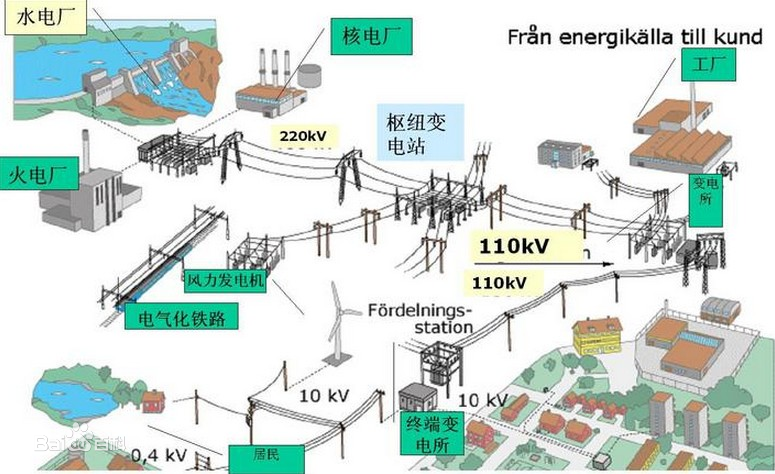

电力系统

1.开闭所：是全金属密闭，能够在室外运行的10KV电压等级以下的开关柜组合；

2.配电房：电压等级在35KV等级以下，内部安装有开关、互感器、电容器以及相关的保护测量装置；

3.变电所：一般指电压等级在110KV以下的降压变电站；

4.变电站：各种电压等级的升压、降压变电站。

如图，大致也可以了解下整个的一个供配电系统，由发电厂-枢纽变电站-变电所-开闭所--等等。

（注意：配电室和配电房的区别。 ）

五，图纸分享。

老规矩啊，还是分享下图纸，方案有所不同，只是给大家看看开闭所的系统图，以供参考。

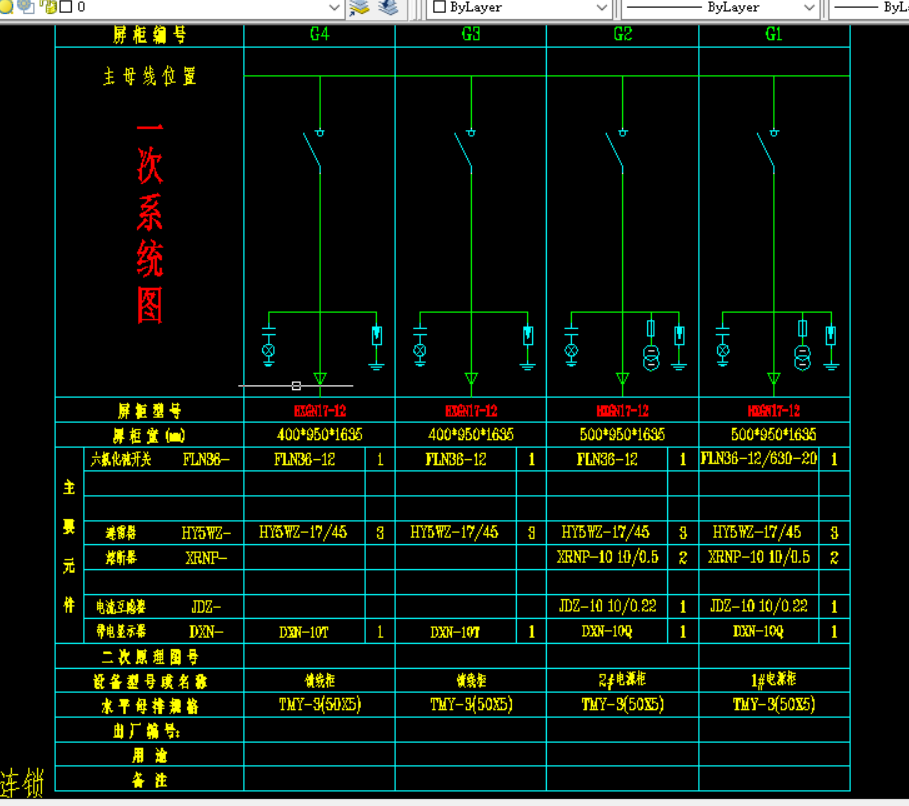

2进2出开闭所

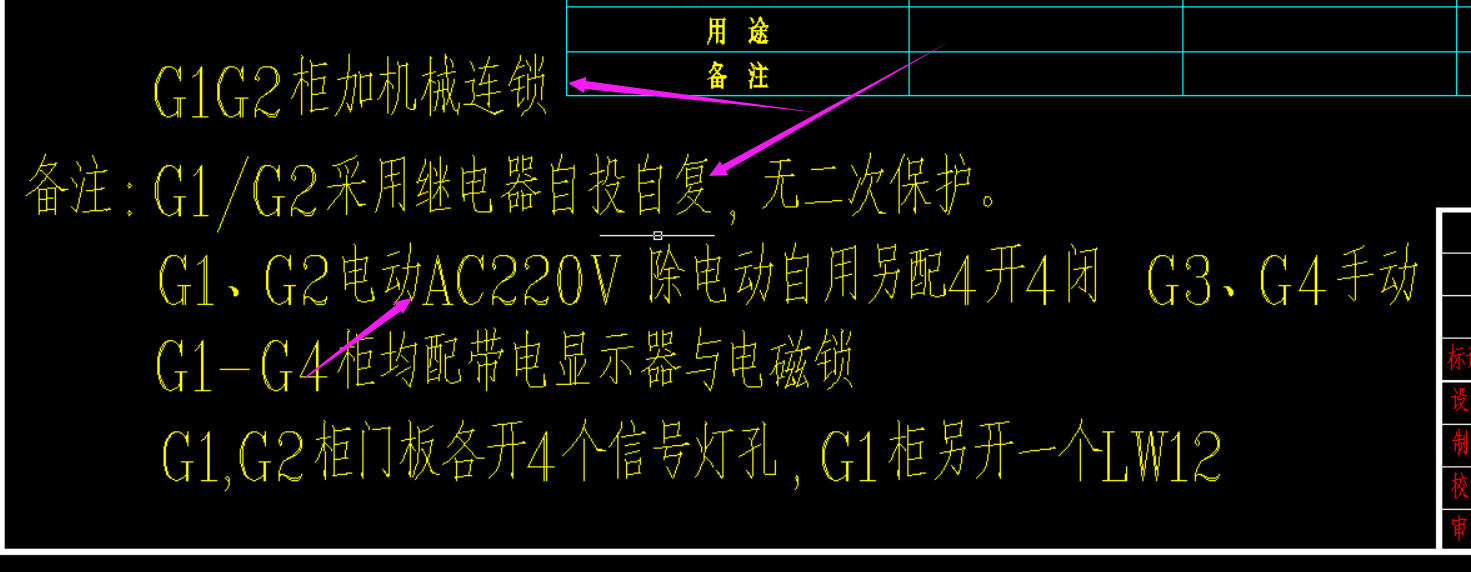

技术要求

以上这个一次系统图提供给大家看看，首先就是要知道大概是个什么样，才能进一步去深入学习。

好，最后，划一下今天的重点，知道什么是开闭所？开闭所的作用？ 还有什么不理解的地方可以留言或者私信我。

我是年少，喜欢的给个关注，持续更新电气成套知识，谢谢！
