半波、半桥、全桥，电气人都分得清吗？

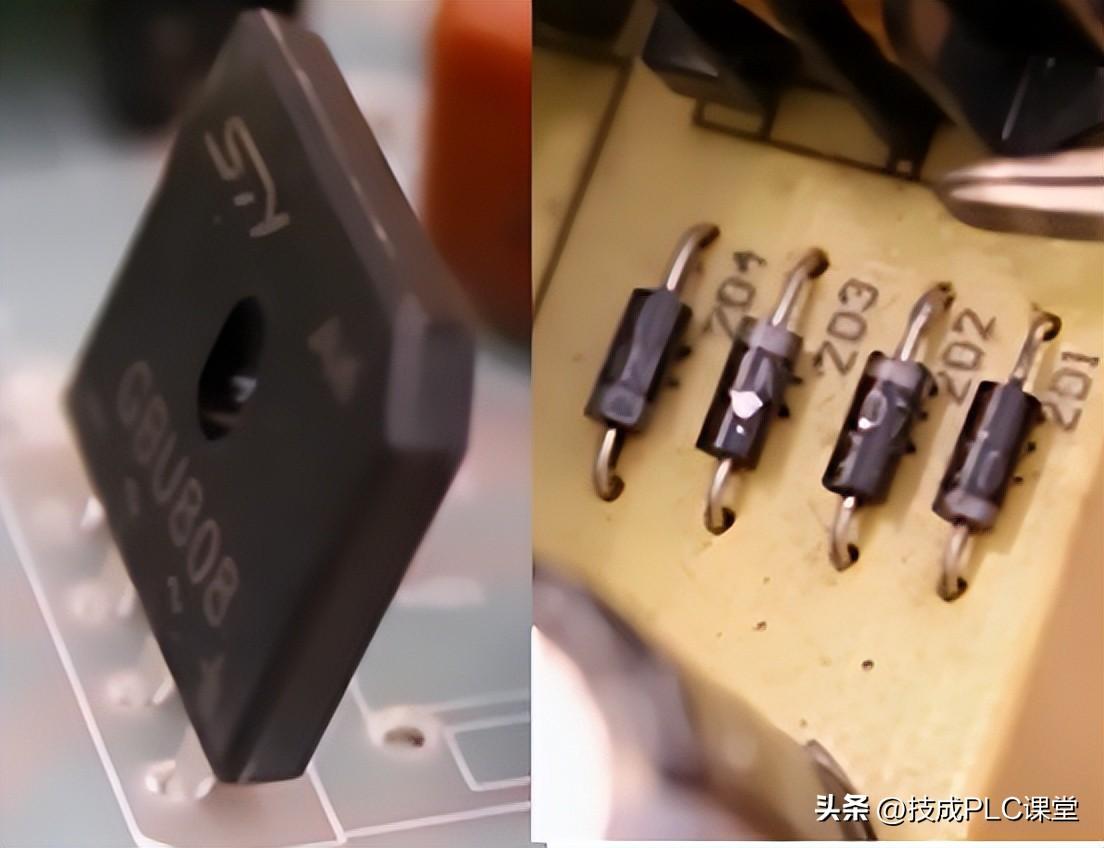

在我国，单相入户电压是220V、50Hz的交流电，但大多数的电子产品都是采用直流供电方式，如电脑、手机等。这意味着，我们要将交流电变换成直流电，而这个变换的过程就被称为整流。目前整流电路所采用的器件基本都是整流桥，如下图所示。

整流电路的核心部分是二极管，例如上图所示的整流桥就由4个二极管组成。那么，二极管又是如何实现电路的整流的呢？整流电路的半波、半桥、全桥的含义分别是什么？

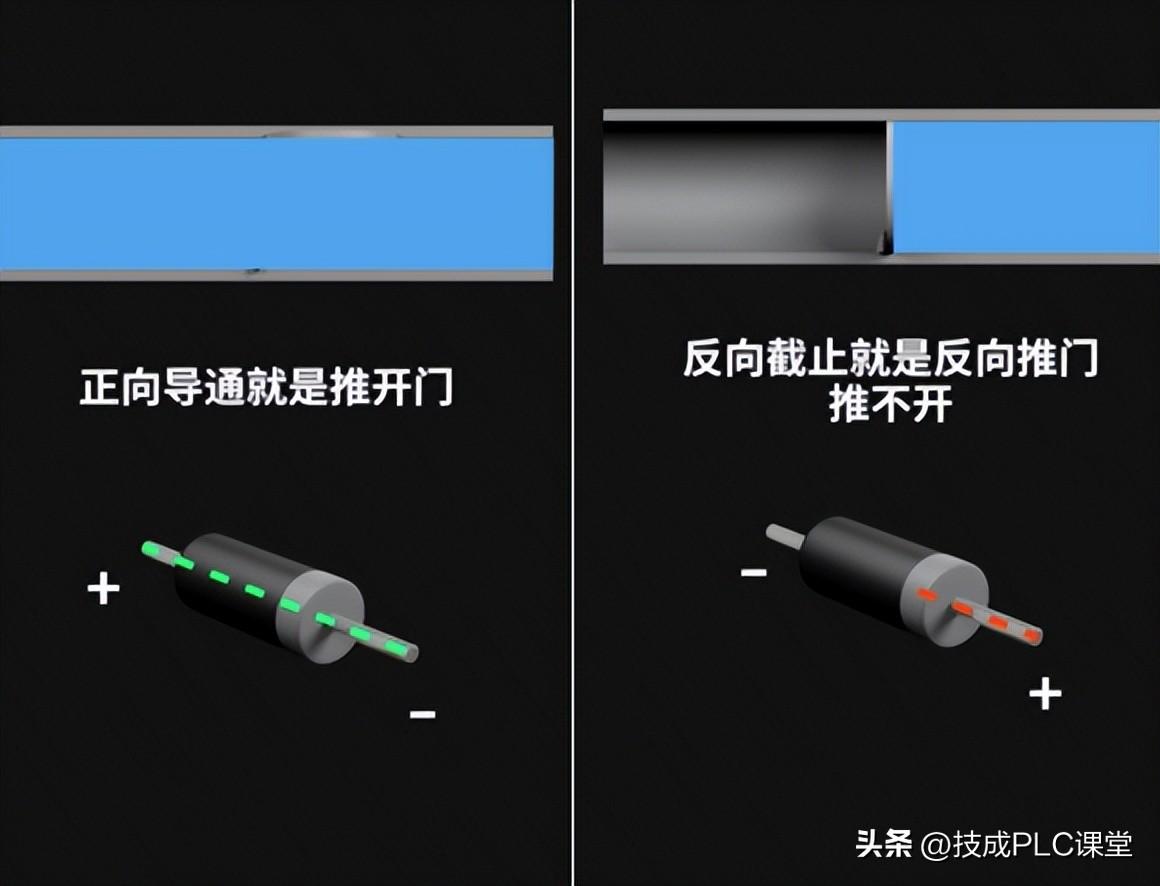

二极管之所以能实现整流，是因为其具有单向导电的特性。类似单向阀，当给二极管的两个管脚施加正向电压时，即阳极接电压“+”极，阴极接电压“-”极，它就像导线一样直接导通（其管压降不超过0.7V，一般忽略不计）。若给二极管施加反向电压，即阳极接电压“-”极，阴极接电压“+”极，它就如同开关断开一样截止电路。

知道了二极管的工作原理后，我们接着来看它是如何整流的。

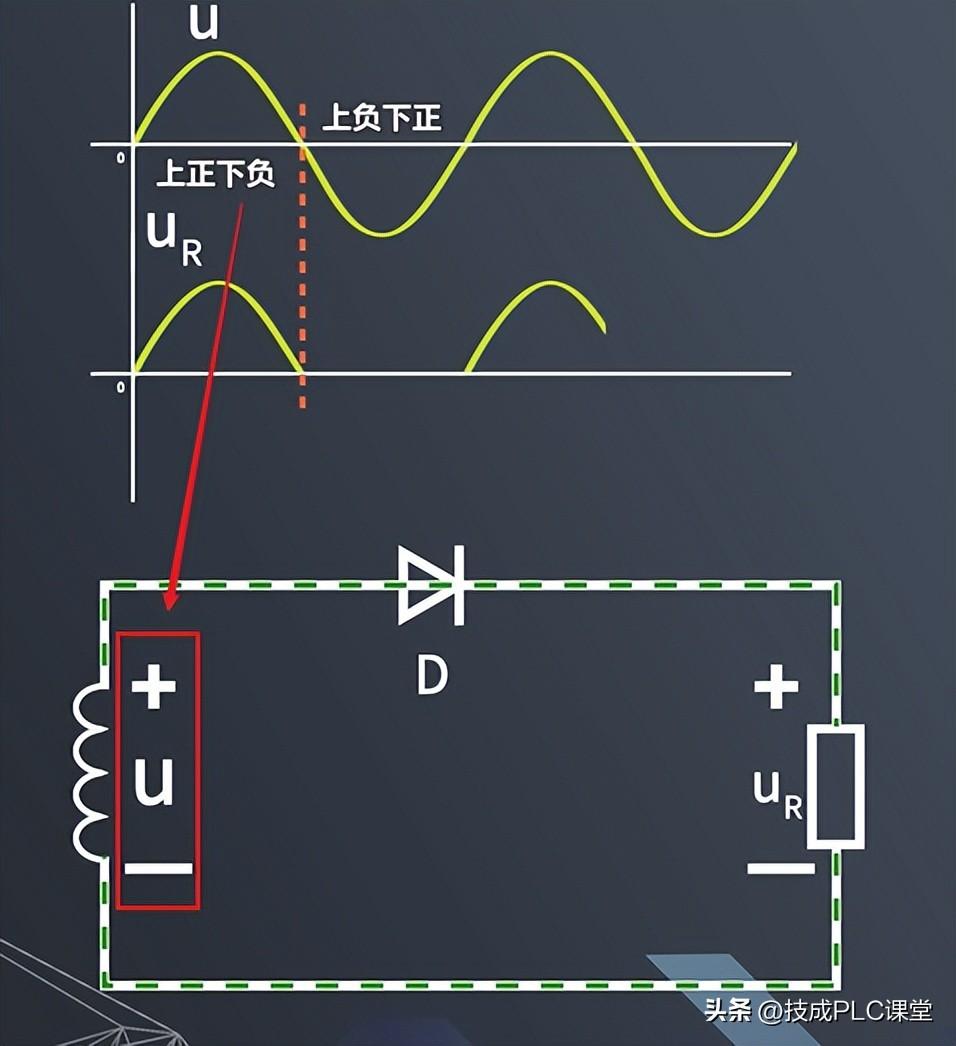

首先是最简单的半波整流电路，只需一个二极管即可，如下图所示。电路图左边为变压器线圈，作为交流输入端，右边为负载电阻，其中二极管D串接在输入与输出之间。

输入交流电压u的波形为正弦波，有正半波和负半波之分，以上图为例，正半波表示输入电压方向为上正下负，负半波表示输入电压方向为上负下正。

显然，当输入电压u为上正下负时，二极管的阳极接“+”，正向导通，此时二极管相当于导线，而负载电阻的电压uR 直接等于输入电压。换言之，当输入电压处于正半波时，输出电压直接等于输入电压，两者波形相同。

当输入电压为上负下正时，二极管阳极接“-”，反向截止，此时电路直接断开，负载电阻电流为零，所以其电压也为零。也就是说，当输入电压处于负半波时，输出电压为零，输出波形直接与横轴重合。

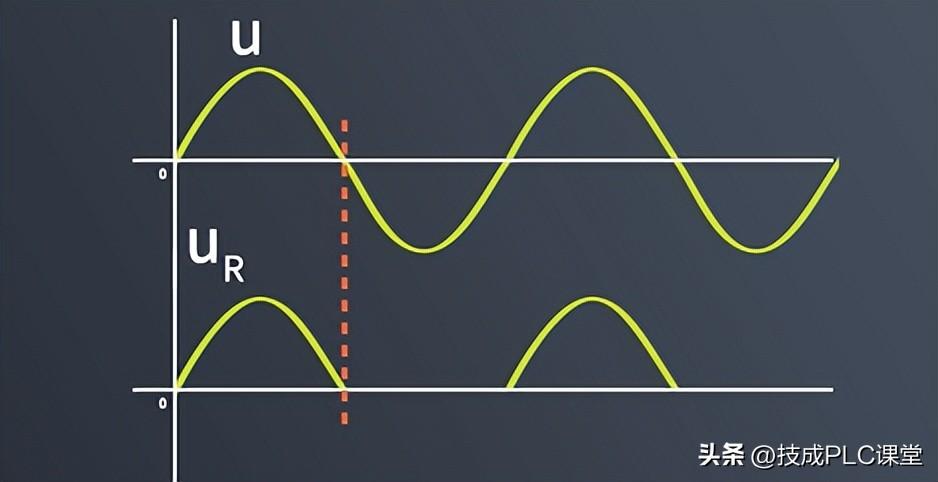

结合正半波和负半波，可以看到，只有一个二极管的整流电路中，输出电压的波形只有一半，所以称之为半波整流。

半桥整流电路如下图所示，和半波整流相比，半桥整流多了一个二极管。两个二极管D1、D2的阳极分别接到变压器绕组的首尾端，而阴极接在一起。负载电阻的一端接二极管，另一端接编曲与绕组的中间抽头。

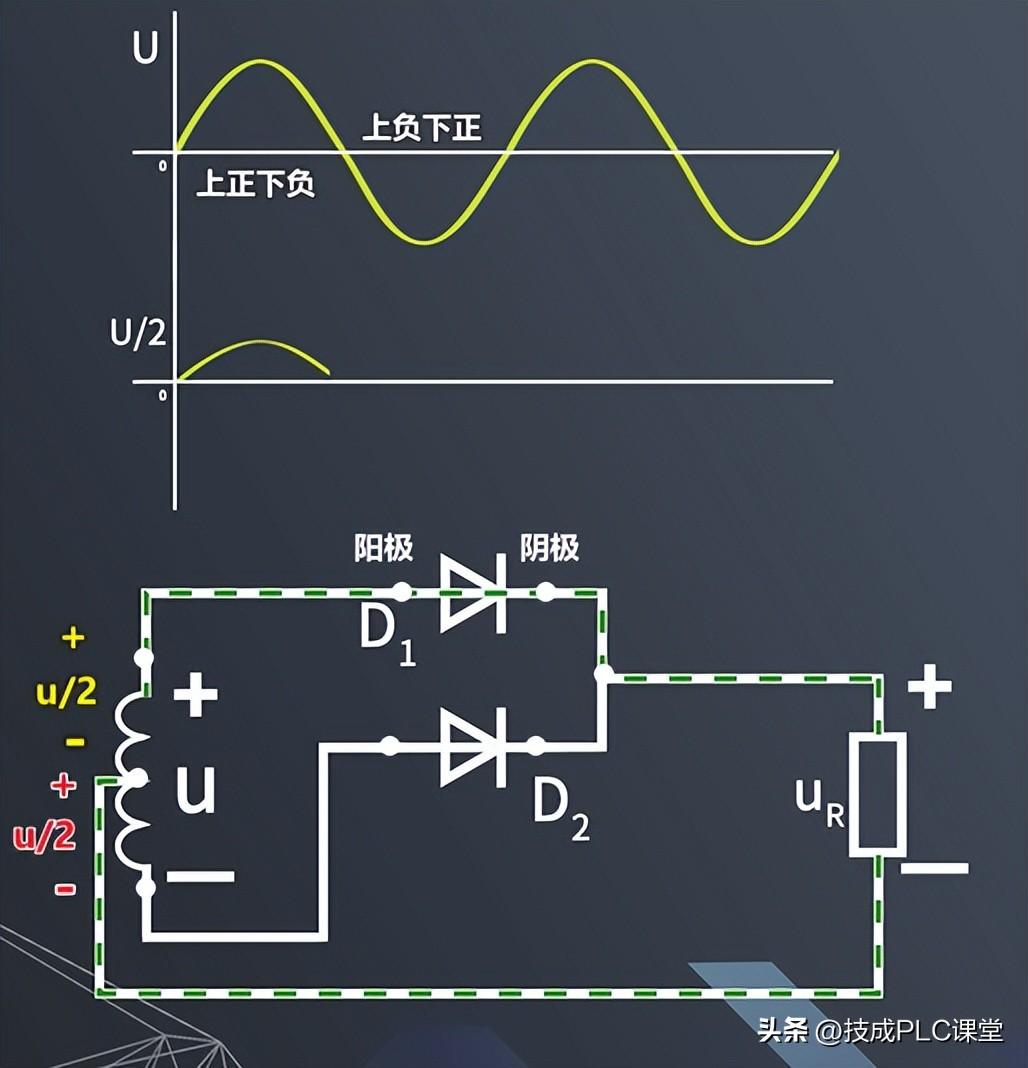

当输入电压为上正下负时，二极管D1的阳极接“+”，正向导通；同时，二极管D2的阳极接“-”，反向截止。从电路图中可以看到，负载电阻的电压只有输入电压的一半，因为变压器绕组只有一半构成回路。

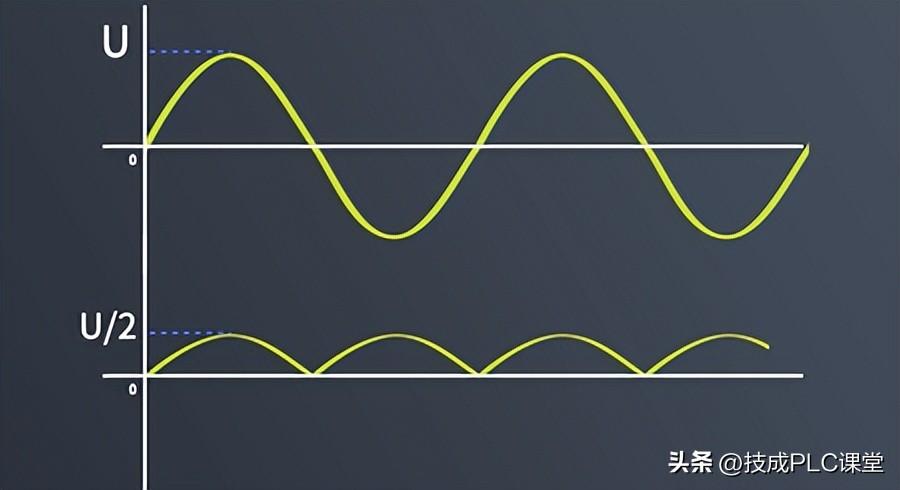

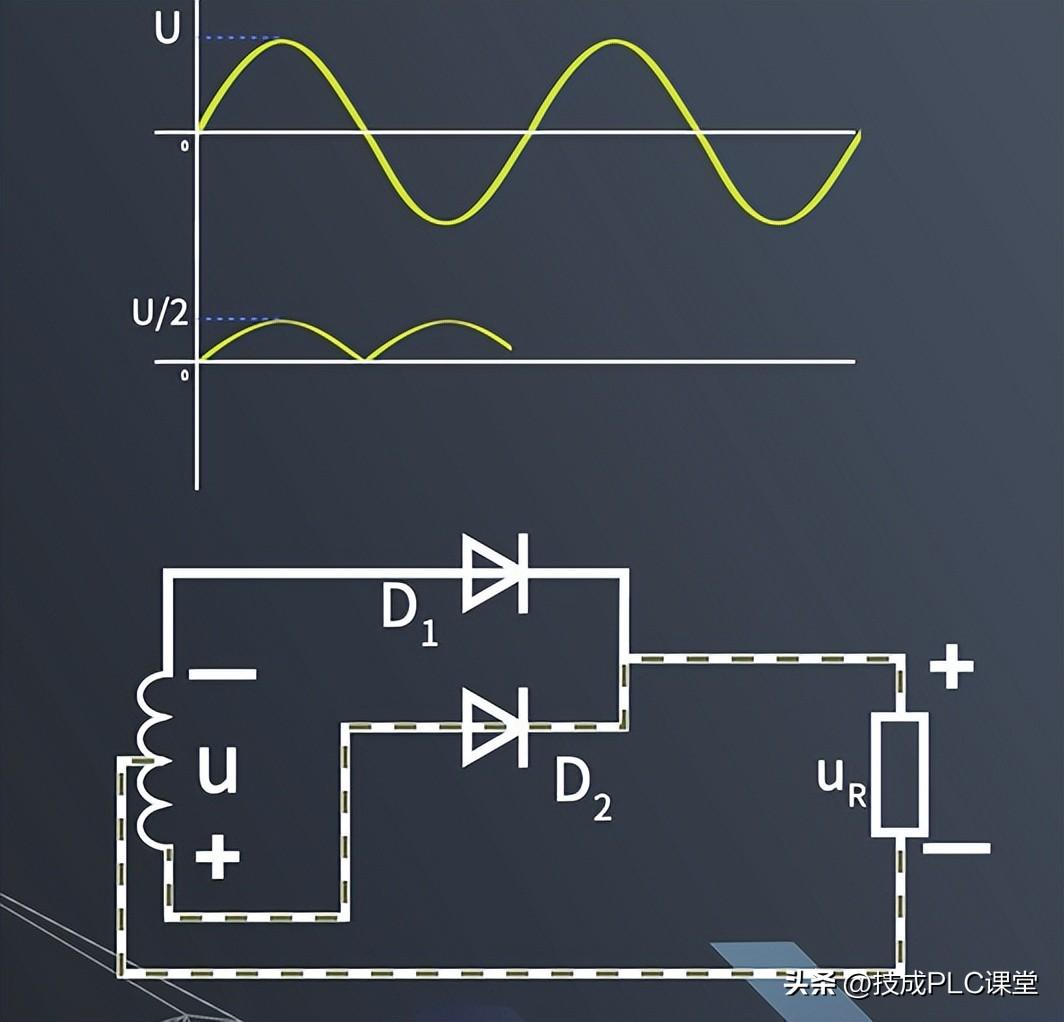

同理，当输入电压为上负下正时，二极管D1的阳极接“-”，反向截止；同时，二极管D2的阳极接“+”，正向导通。对比两个二极管轮流导通的电路图，可以看到，负载电阻的电压方向和电流方向保持不变。这意味着，输出电压波形一直是正值，如下图所示。

对比半波整流和半桥整流，一个失去半个波形，一个失去一半电压，显然两个电路的输出效率都不怎样，想要得到更好的输出，就得用到全桥整流电路。

三、全桥整流电路

全桥整流电路已被广泛应用于各种电子电路中，其整流部分由四个二极管组成，如下图所示。相对于半桥整流电路，全桥整流电路多了一半“桥”。上面一组（半桥）二极管D1、D2依然是阳极分别接变压器绕组首尾端，阴极接一起；下面一组（半桥）二极管D3、D4阴极分别接变压器绕组首尾端，而阳极接一起。

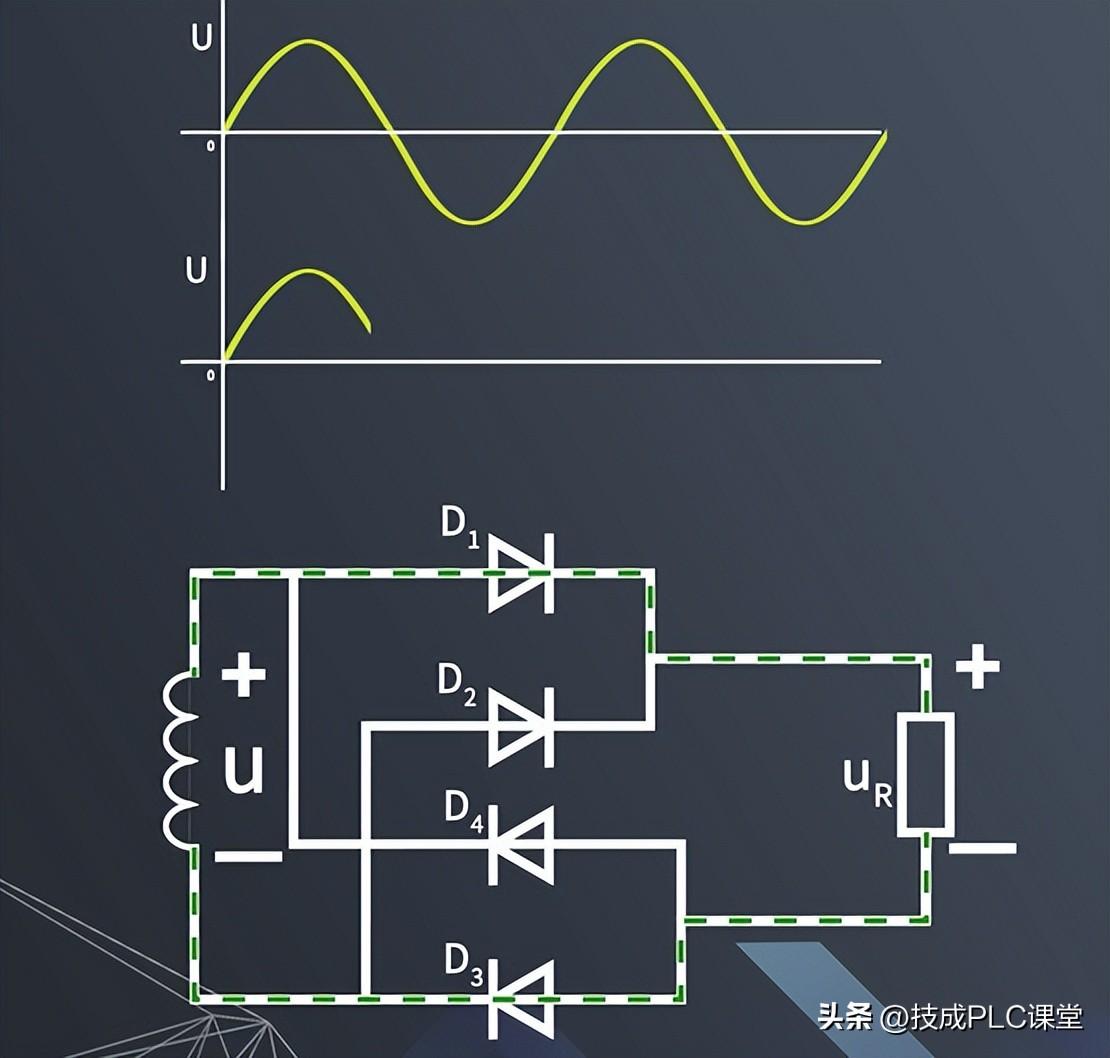

当输入电压为上正下负时：上面一组二极管中，二极管D1阳极接“+”，正向导通，二极管D2阳极接“-”，反向截止；下面一组二极管中，二极管D4阴极接“+”，反向截止，二极管D3阴极接“-”，正向导通。

简而言之，就是当输入电压为上正下负时，二极管D1、D3导通，D2、D4截止，负载电阻电压为上正下负，在忽略管压降的情况下，输出电压大小等于输入电压。

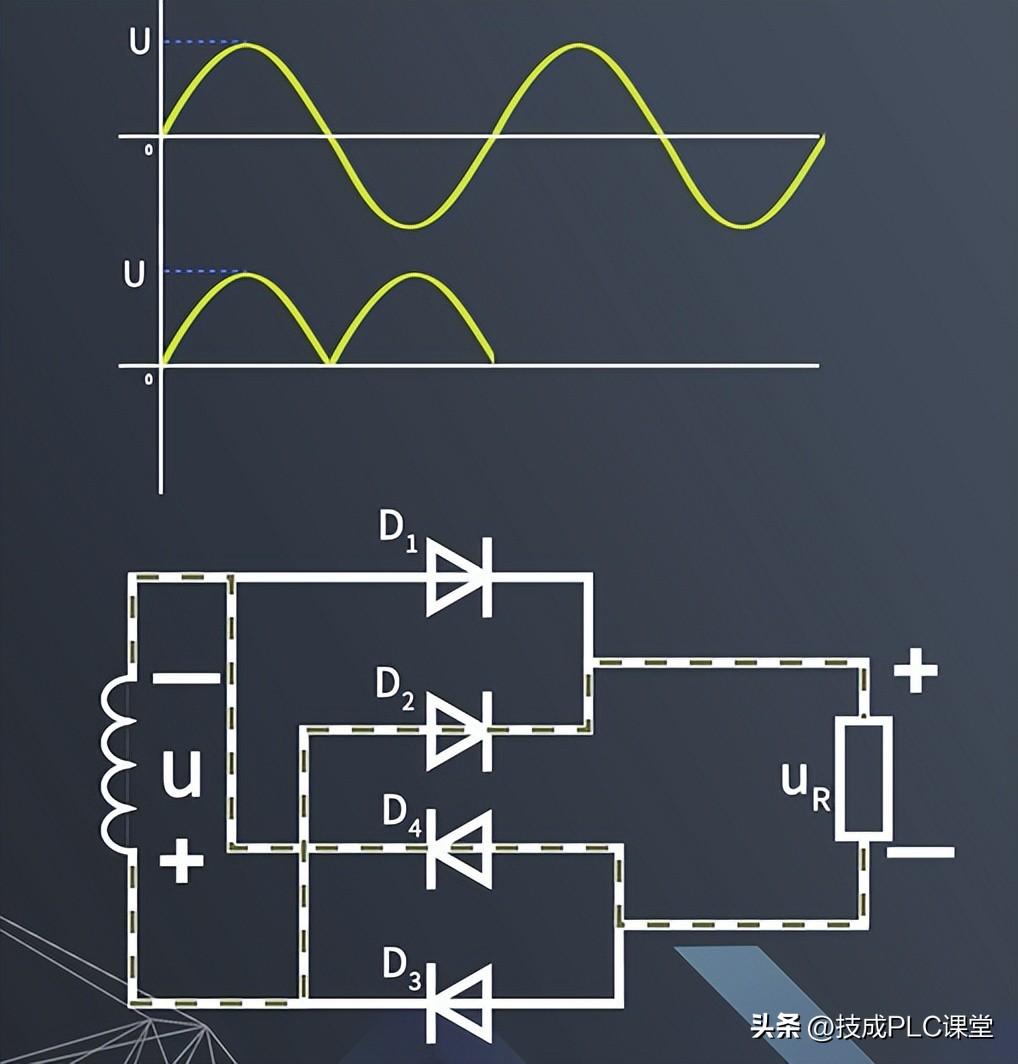

当输入电压为上负下正时：上面一组二极管中，二极管D1阳极接“-”，反向截止，二极管D2阳极接“+”，正向导通；下面一组二极管中，二极管D4阴极接“-”，正向导通，二极管D3阴极接“+”，反向截止。

也就是说，当输入电压为上负下正时，二极管D2、D4导通，D1、D3截止，负载电阻电压依然为上正下负，在忽略管压降的情况下，输出电压大小仍然等于输入电压。

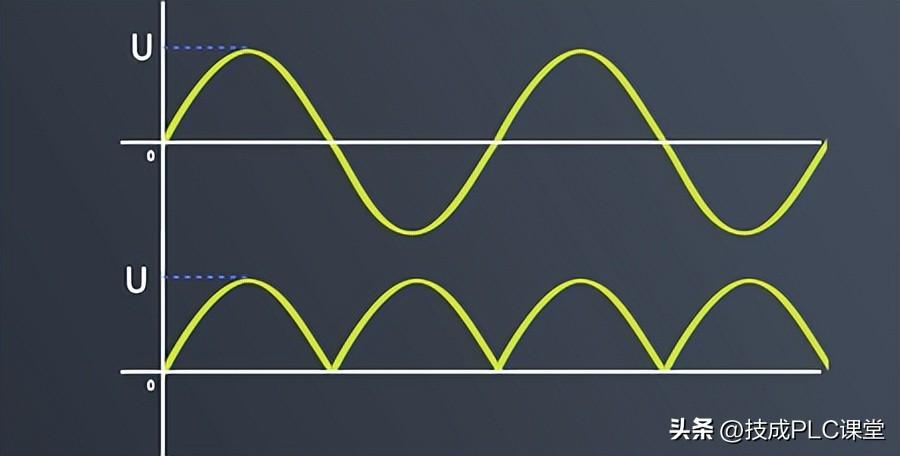

显然，在全桥整流电路中，不管输入电压是正是负，输出电压都为正，且大小都等于输入电压，如下图所示。

综上，整流电路的半波、半桥、全桥为层层递进关系，电路逐步得到完善。在整流电路的输出端并联一个滤波电容，就能使输出电压波形得到完善，变成近似直流电压。

(技成培训网原创，作者：杨思慧，未经授权不得转载，违者必究)

转发是最大的鼓励！谢谢您的支持！

小贴士

进阶全家桶： 含有经典18本大全书，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！

电工必知整流桥好坏的两种检测方法

电工对整流桥肯定不陌生，因为它是所有电器开关电路必用的电子原件，非常常见，但对于它的好坏检测，却有一定技术要求。

要测量整流桥必须了解它原理，检测才能得心应手。整流桥其实就是四只二极管的组合运用，虽然是一个元件，但却是可以理解为它是一个团队。常见到的有直接焊在电板上，有的封装起来。不管哪种形式都输入端是交流电，出来的是直流电，最简单理解就是把交流电改造成直流再释放出来，供电器电路使用。那么作为电工我们遇到整流桥故障时该怎么应对呢？

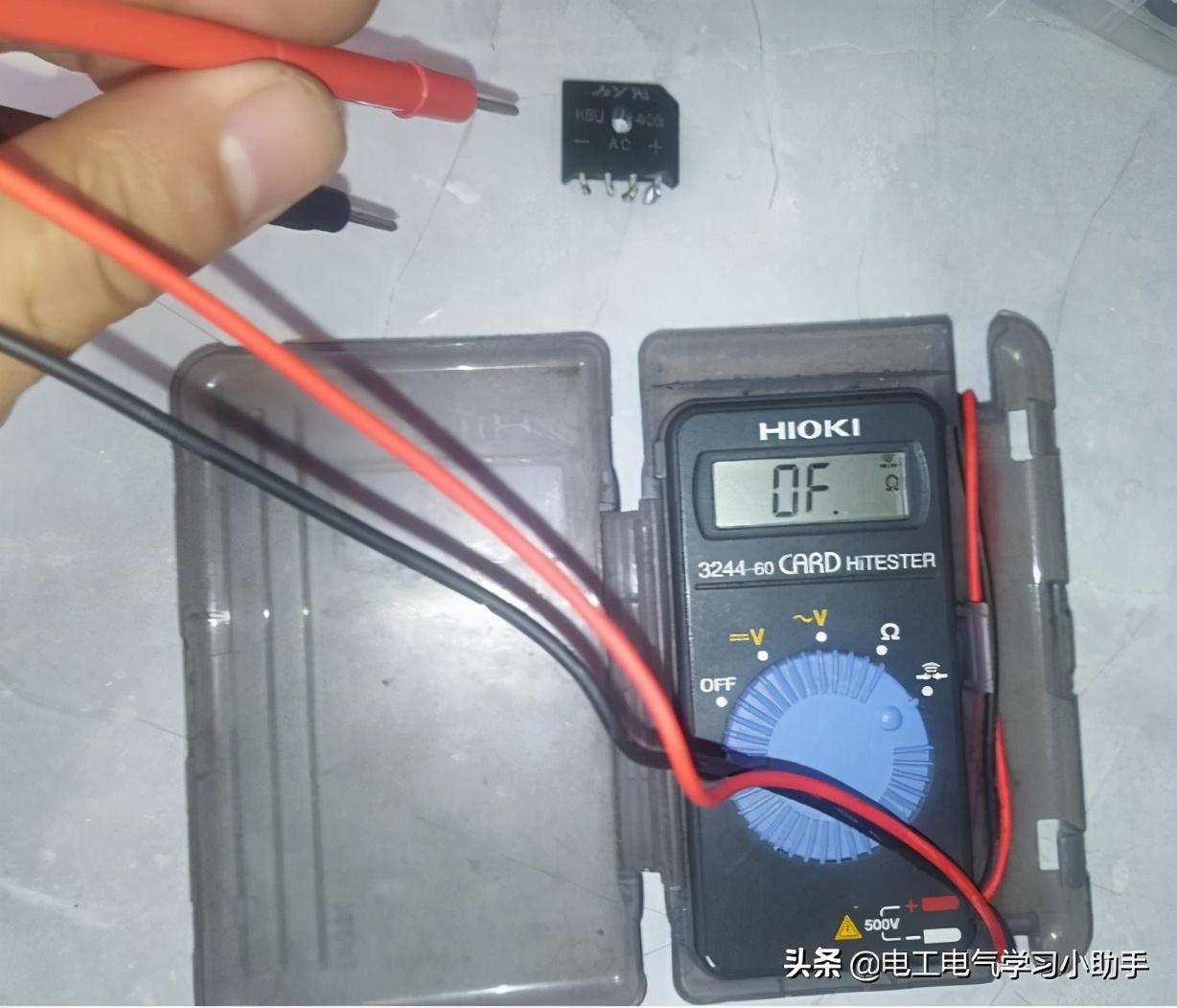

首先要了解一下交流端和直流端在没有标注的情况下怎么判断出来：把万用表调到的R*100档位，红表笔固定与一端，黑表笔测量其他三端，当阻值均较大时，则红表笔所接的为整流桥负极。若用黑表笔固定一端，红表笔测量其他三端的电阻值均较小时，黑表笔所接的就为负极。判断出正负极后，剩下的就是交流端了，交流端不分极性，所以不需要判断。

最主要的还是来说一下好坏的判断方法，同样用万用表R*100档位，找到交流端和直流端，分别测量，当表的读数为0时，说明桥内短路，若交流端正反向电阻值均较大，表明桥内断路，当然这个方法是针对于封装的整流桥块，如果不是封装的，就用二极管档位，直接逐个测量，好坏很容易判断。

关于维修，大多数情况下，对于封装的整流桥，只要确定故障就整块更换，对于短路故障的整流块，确实没有好的办法，但对于断路故障还是可以修复使用的，那就是在开路的整流桥块上并联一个不小于原参数的整流二级管，这在手里没有整流块备用，对电源精度要求不高的电路上是完全可以的，而且效果不错，没封装的整流桥，逐个测量，坏哪个，换哪个，非常简单，就不多做说明了。

推荐阅读： 在整流桥和电容器之间为什么要接电阻和开关器件的并联电路？, 请点击下面“了解更多”
