10个电工入门的基础电路，附详细接线图及动作原理，不怕你学不会
电路图是电工作业的基础技能，很多的电工新手常常会倾向于实践经验的积累，忽略了电路图的基础知识，其实电路图在电工作业中是非常重要的，离开了电路图，电工就没办法进行线路维修作业，任何复杂的电路图都是由基础的电路图构成的，只不过加了各种各样的保护及自锁或者互锁而已，因此只要基础的电路图掌握牢固，那么即便是再难的电路图也是同样的分析，今天我们就重点来看一下电工入门的10大基础电路，很多老电工都默默收藏了！
105张电工实物接线图，为初学电路的朋友打开一扇门
有照明电路、电子电路、各类电气控制还有电表的各种接线，都是高清的实物接线图。只要认识这些电气元件，了解电气的结构，就可以仿照实物图练习实物接线，为初学电路的朋友打开一扇门。

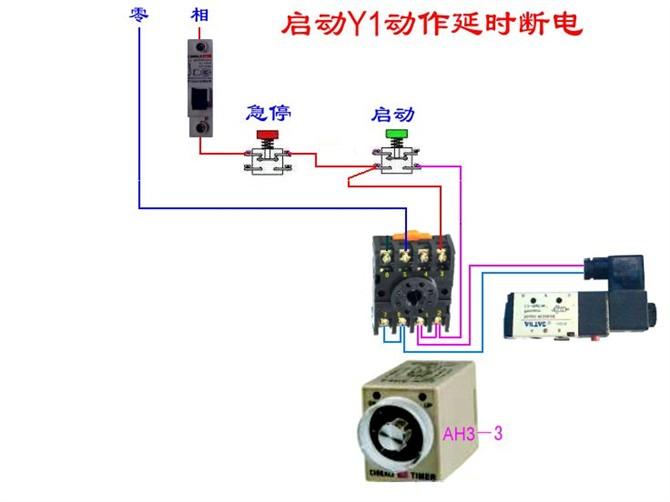

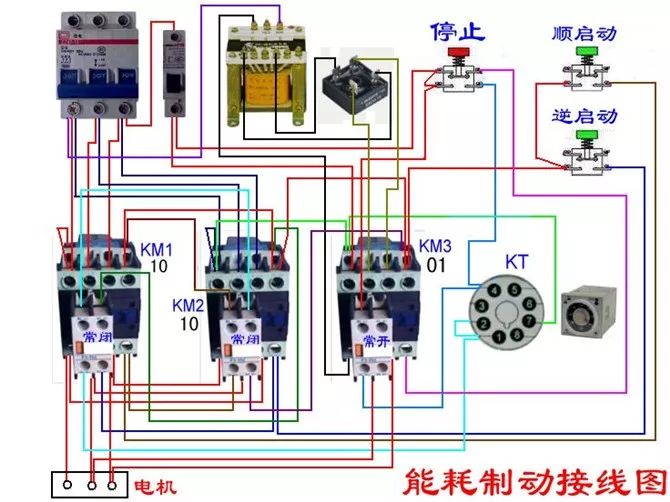

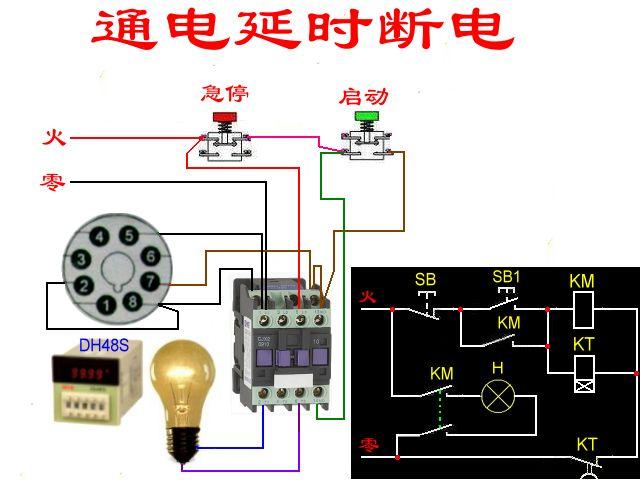

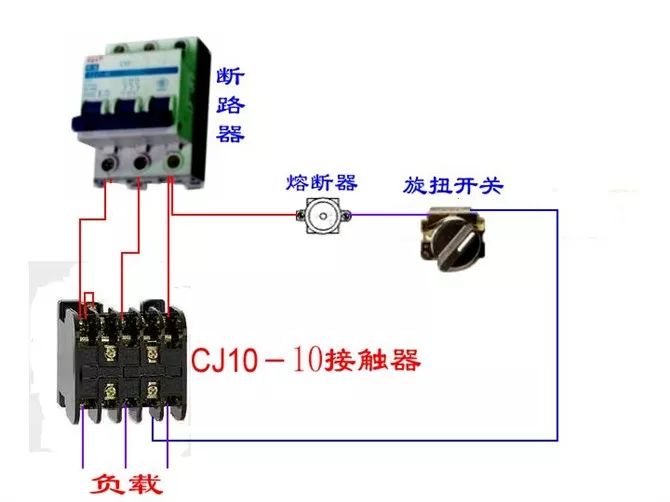

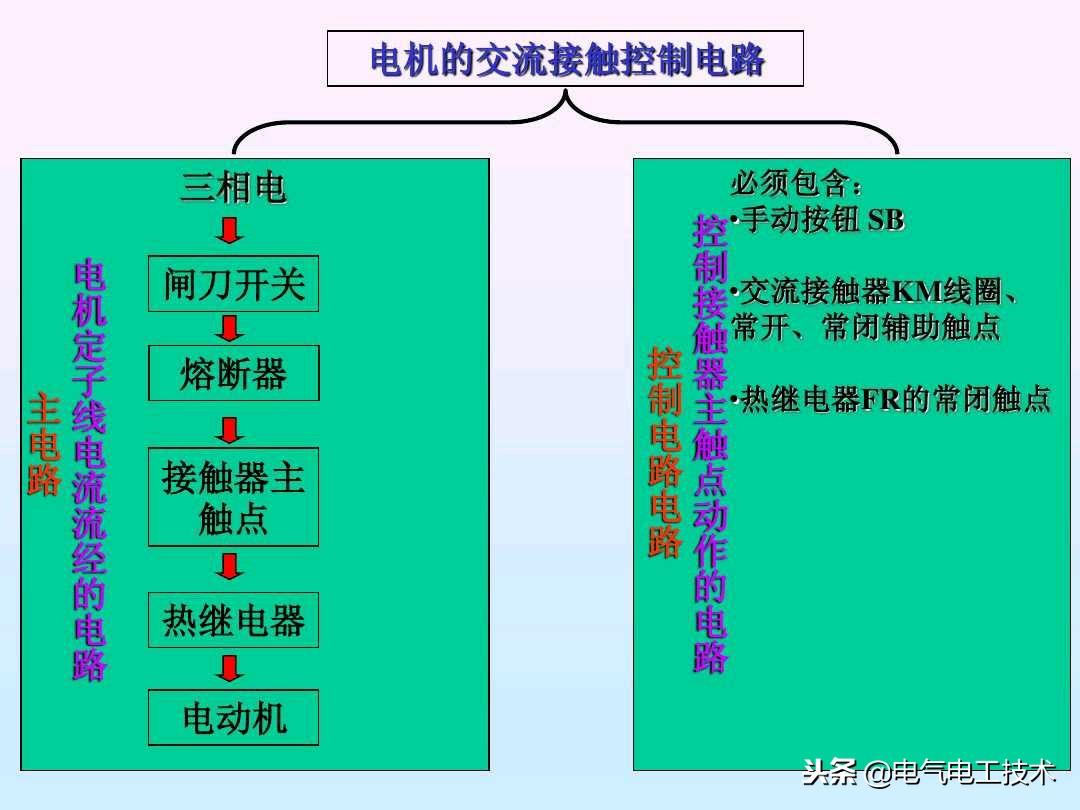

二、电气控制电路：

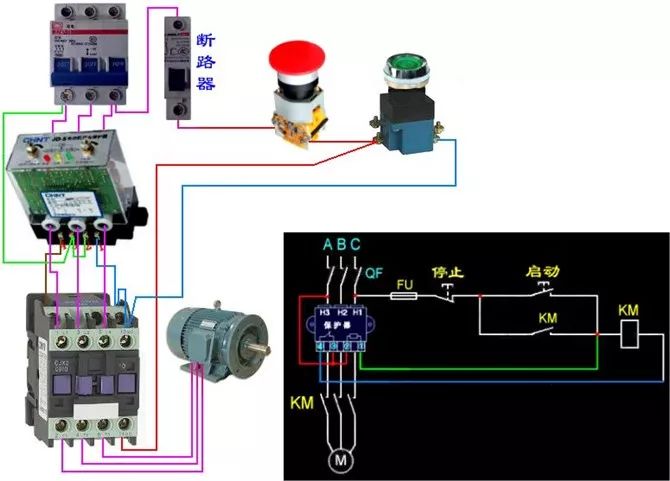

自锁电路

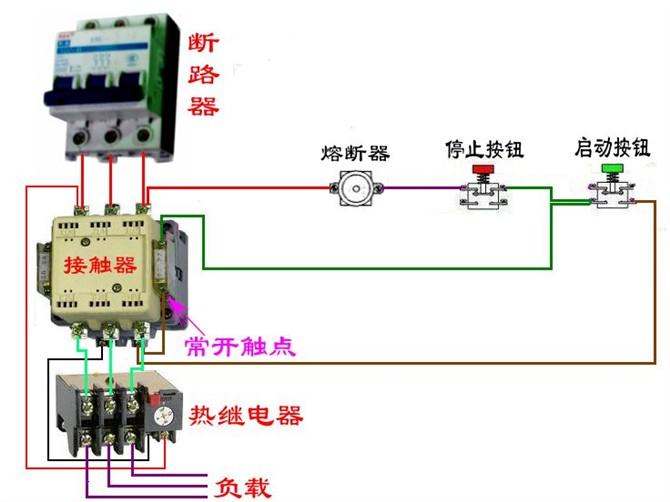

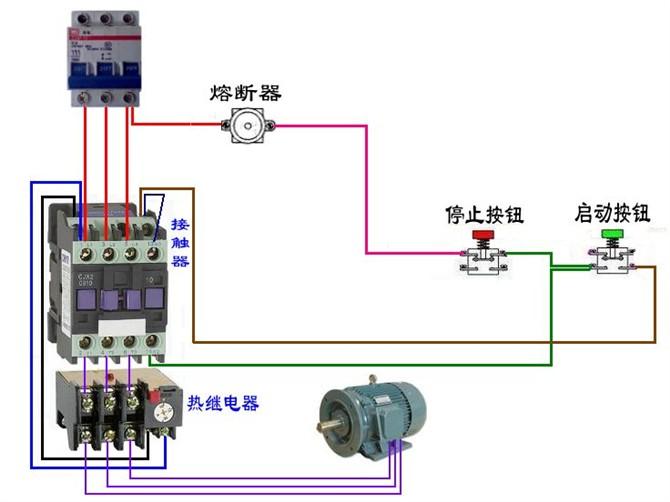

带过载保护的自锁电路

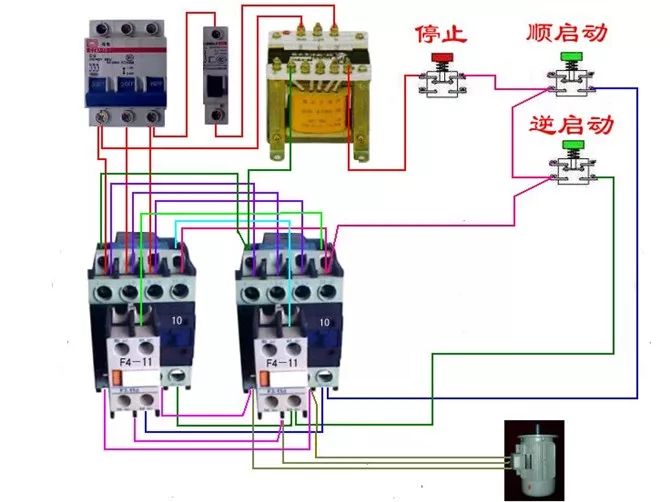

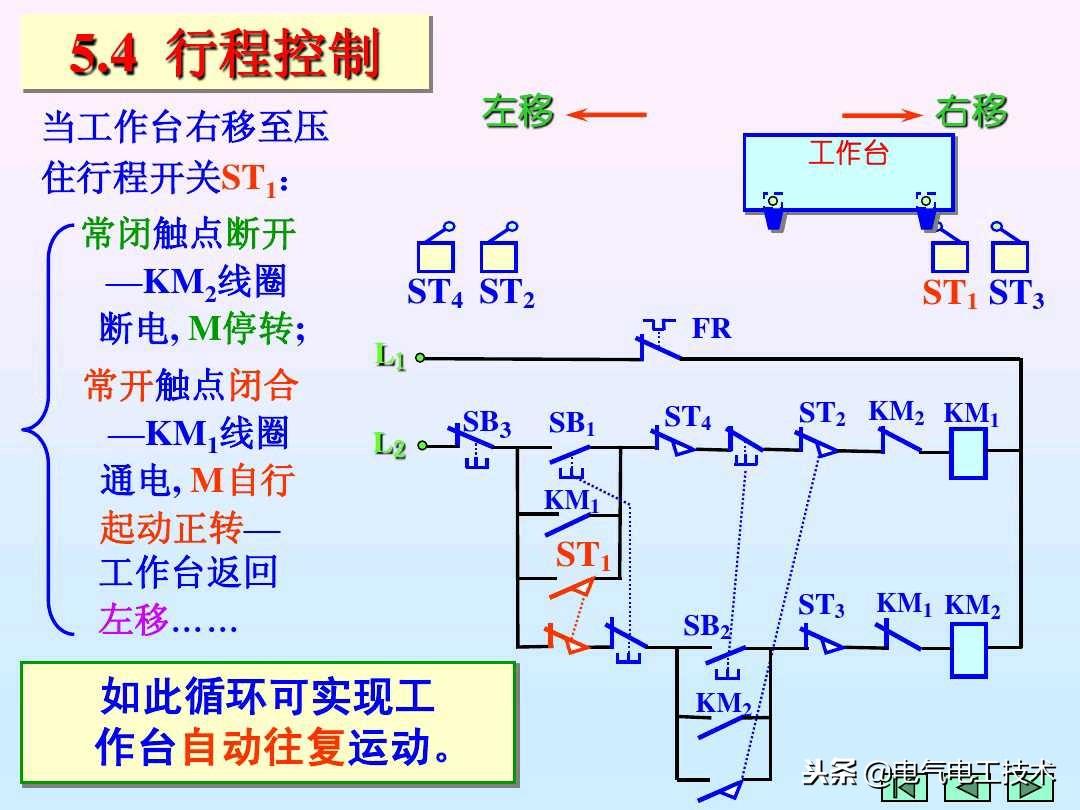

三、电气控制电路：

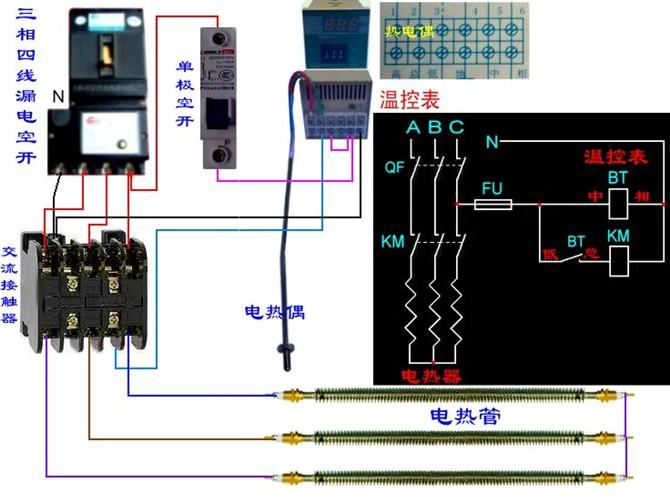

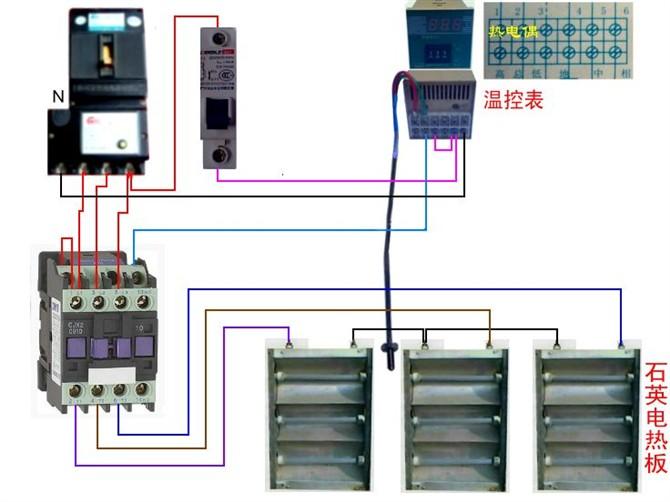

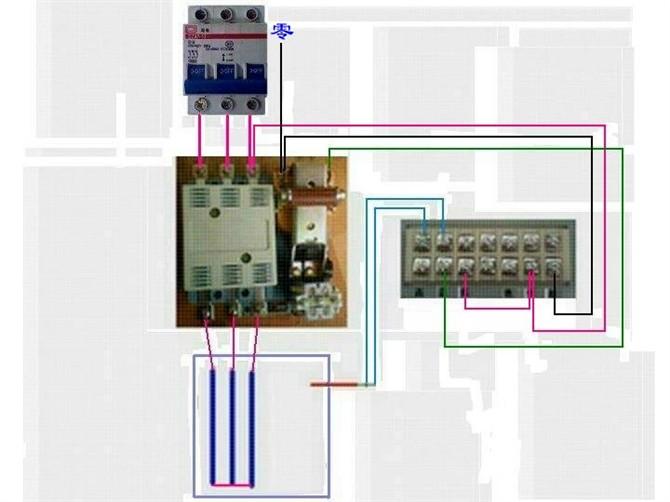

四：温控仪的接线：

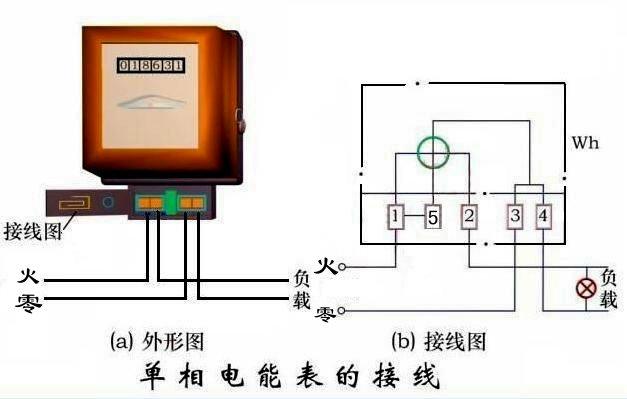

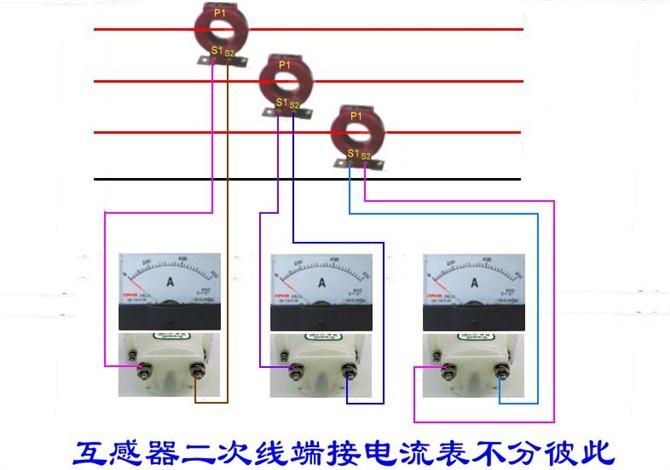

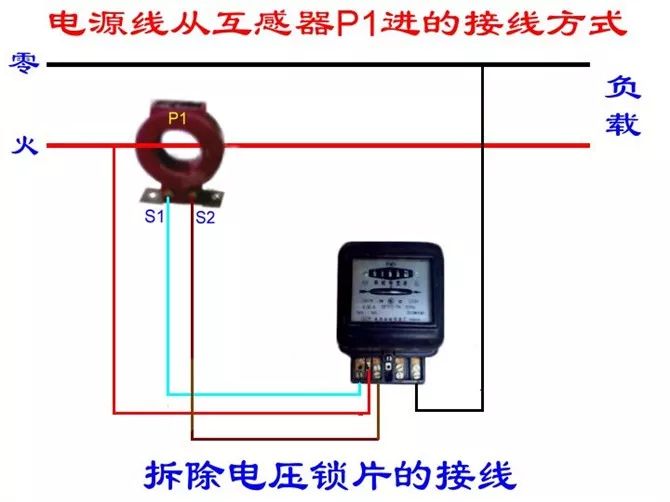

五、各类电表的实物接线：

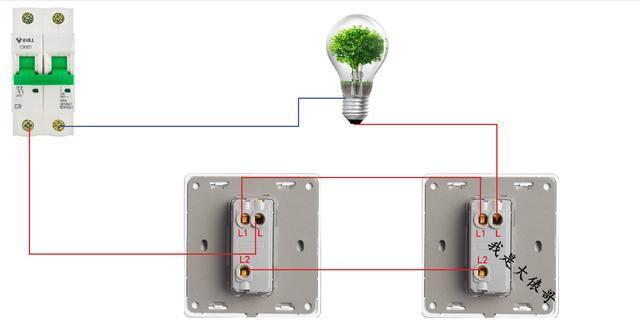

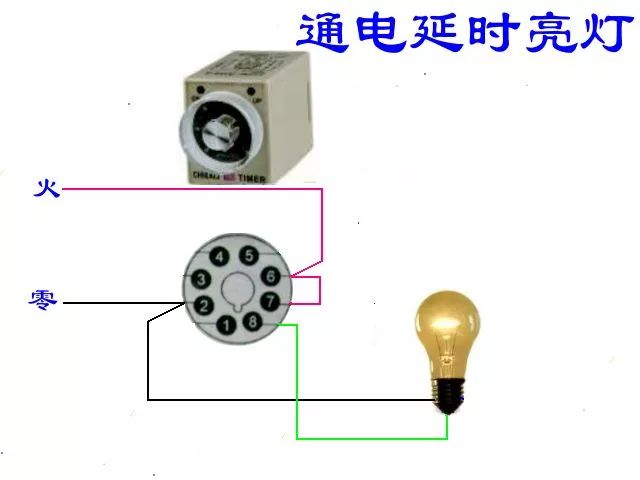

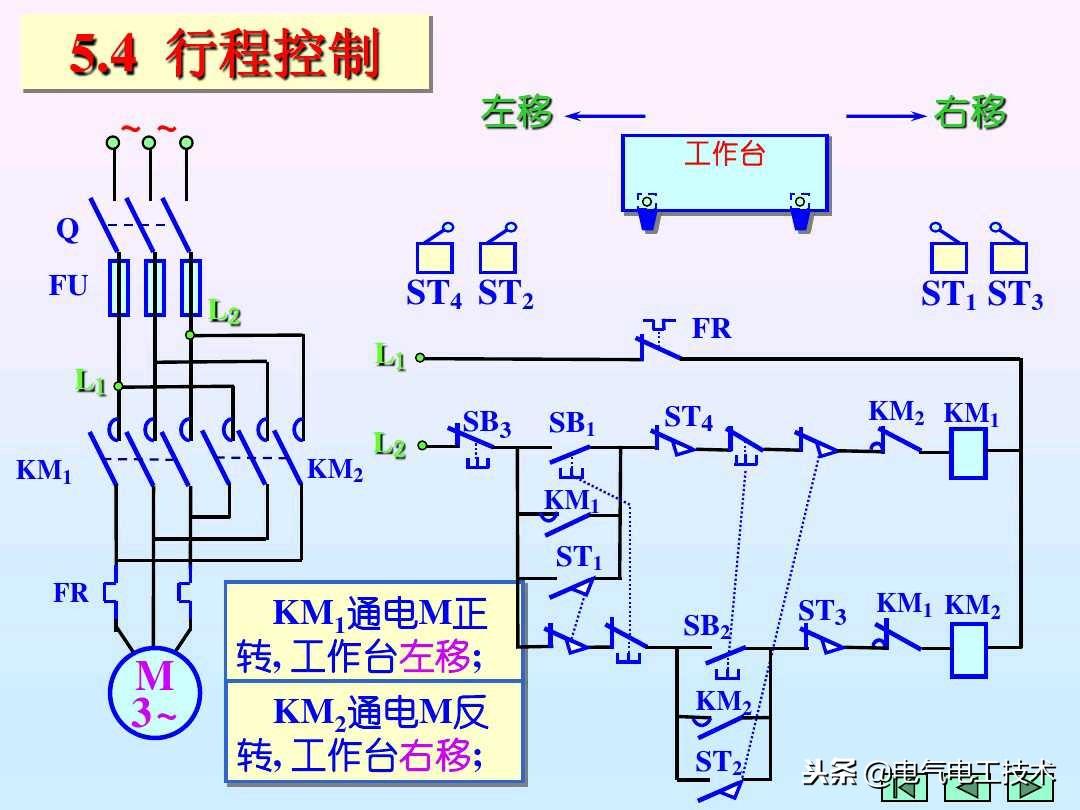

六、其他电路：
（部分图片采集自网络，如有侵权，请联系删除！）
网络采集的一些电工电路，都是一些基础电路，如果手头有这些电气，可以直接照图练手，如有疑问，欢迎底部留言讨论。
