电工初学者必看的点动控制解说

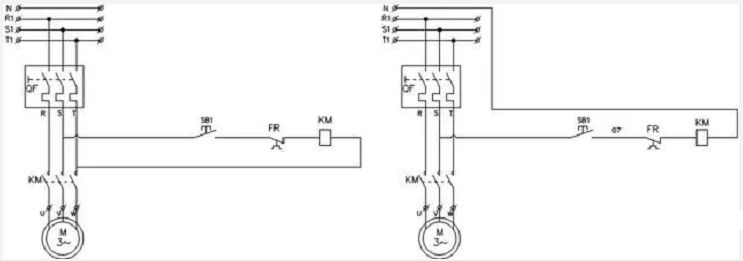

1、点动控制的电气原理图：

对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF为空气开关，SB1为自复位按钮，FR为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM为接触器，3M~为三相异步电动机。

备注：电气原理图左面接触器线圈电压为AC380V，右图线圈电压为AC220V.

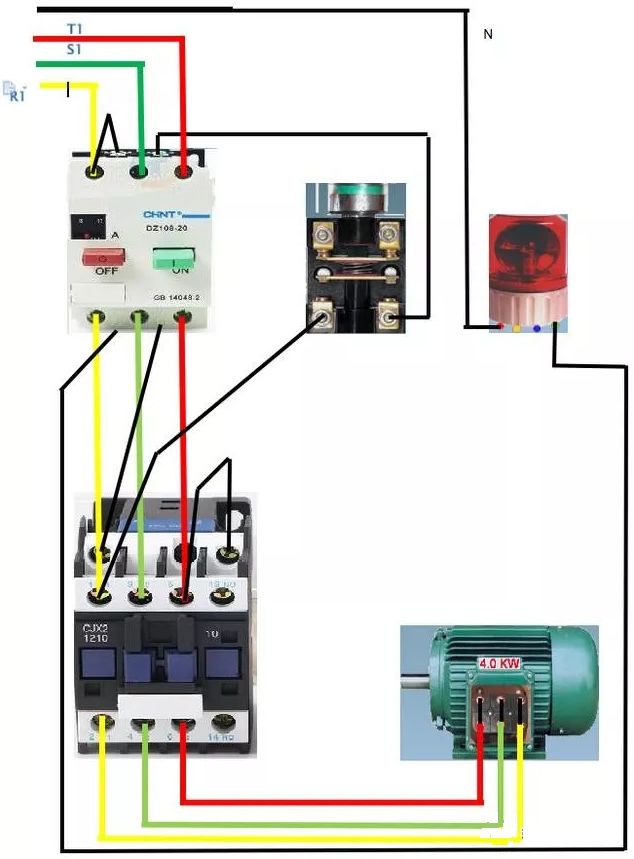

2、 点动控制的实物连线图：

下面对点动控制的实物连线图进行详解：

首先将DZ108-20空开的绿色按钮按下，此时按下自复位按钮SB1，控制回路电流导通，接触器吸合，从而三相异步电动机运转。当松开自复位按钮SB1时，控制回路电流断开，接触器随即断开，三相异步电动机停止运转。如果三相异步电动机超负荷运转导致电流过载，空开就会自动断开，此时，红色按钮进去，绿色按钮弹出来，控制回路断开，同时三相电随即断开，电动机停止运转，起到过载保护功能，此时，空开常闭点闭合，跳闸报警指示灯报警，通知用户此回路出线问题。

备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-1210，线圈电压为AC380V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.

低压电工实操考试科目二点动，自锁接线图及故障点

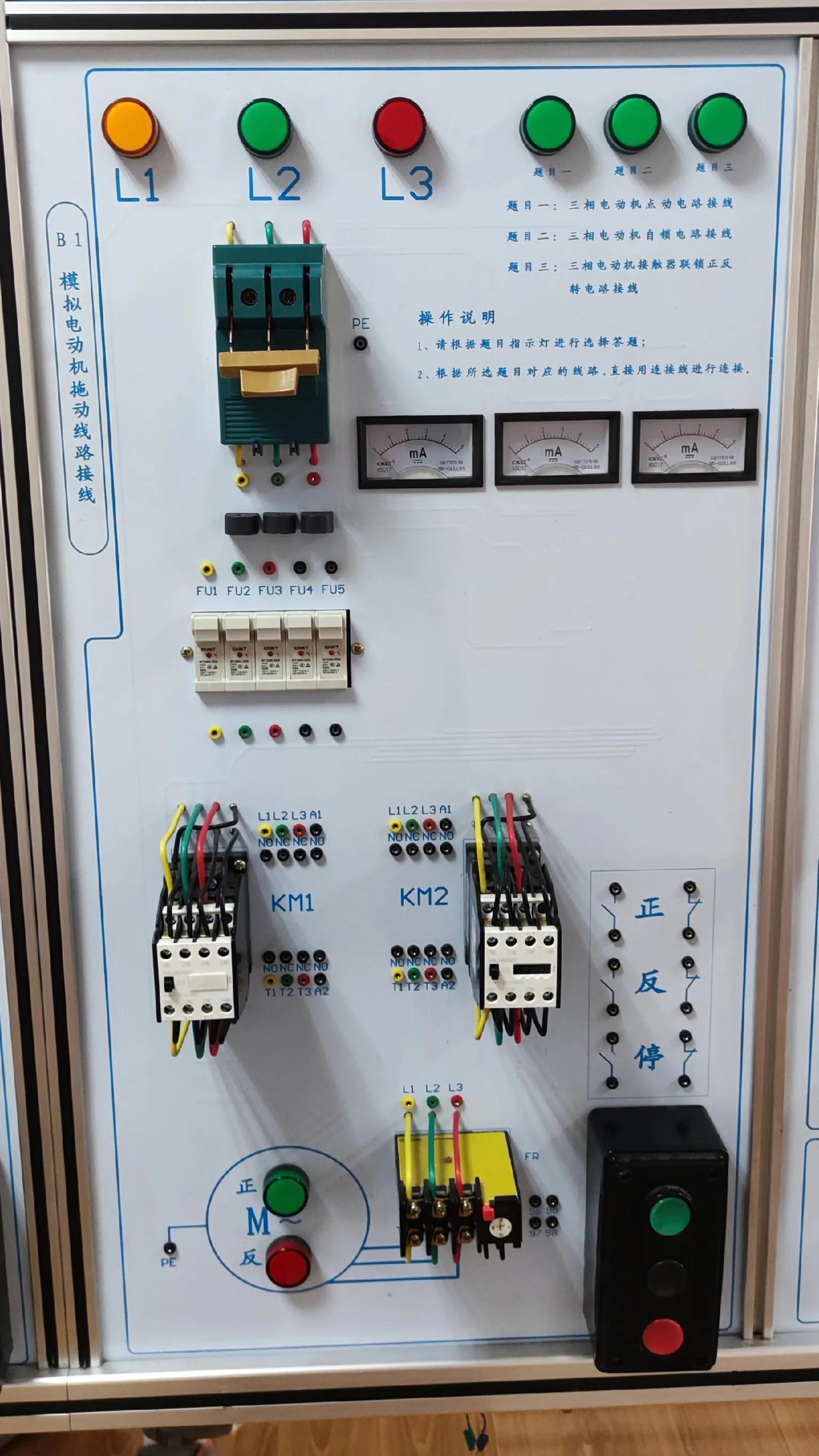

本图片共有三张图，第一张图是低压电工实操考试科目二双号板图片，在这里可以进行题目一 三相电动机点动电路接线，题目二 三相电动机自锁电路接线和题目三 三相电动机接触器联锁正反转电路接线。图片清晰便于观看。第二张图是低压电工实操科目二考试中的题目一 三相电动机点动电路的实际接线图和题目二 三相电动机自锁电路实际接线图。两个接线图画在了一起，便于大家学习。其中题目二 三相电动机自锁电路接线图只比题目一 三相电动机点动电路接线图多了两根蓝色的线。第三张图是与低压电工实操科目二考试双号板相对应的故障处理8个故障点的说明图片。图片上标注了，系统给的8个可能的故障点，我们要利用万用表的电阻档R*100或者R*1K档，对所给的故障点进行一一对应测量，最终找到2个真实的故障点，用导线把黄色的孔短接就可以了。8个故障中两个是元器件故障：灯和S3开关，六个是线路故障：2-4 1-3 9-13 6-15 29-34 30-39。

题目三 三相电动机接触器联锁正反转电路接线图不考

题目二 在题目一的基础上加上两根蓝色的线就可以了。
