电气接线+线号管正确方向=电工接线好习惯！你具备吗？

电力作业人员（特别是维修电工，装配电工，试验电工等）在进行电气接线，排查故障，维修保养时，最离不开的要数线号管了。​在电气仪表接线过程中，线号管是必不可少的重要组成部分。 成熟的配电技术肯定离不开线号管，但是在实际应用过程中，很多人都不重视，以至于接线不规范，给排查故障和维护带来了麻烦。​关于线号管的常识:线号管的方向问题，你了解吗？

号码管又称线号管，可以很确定的说：套取号码管是有一定方向的。

一，号码管的正确方向。

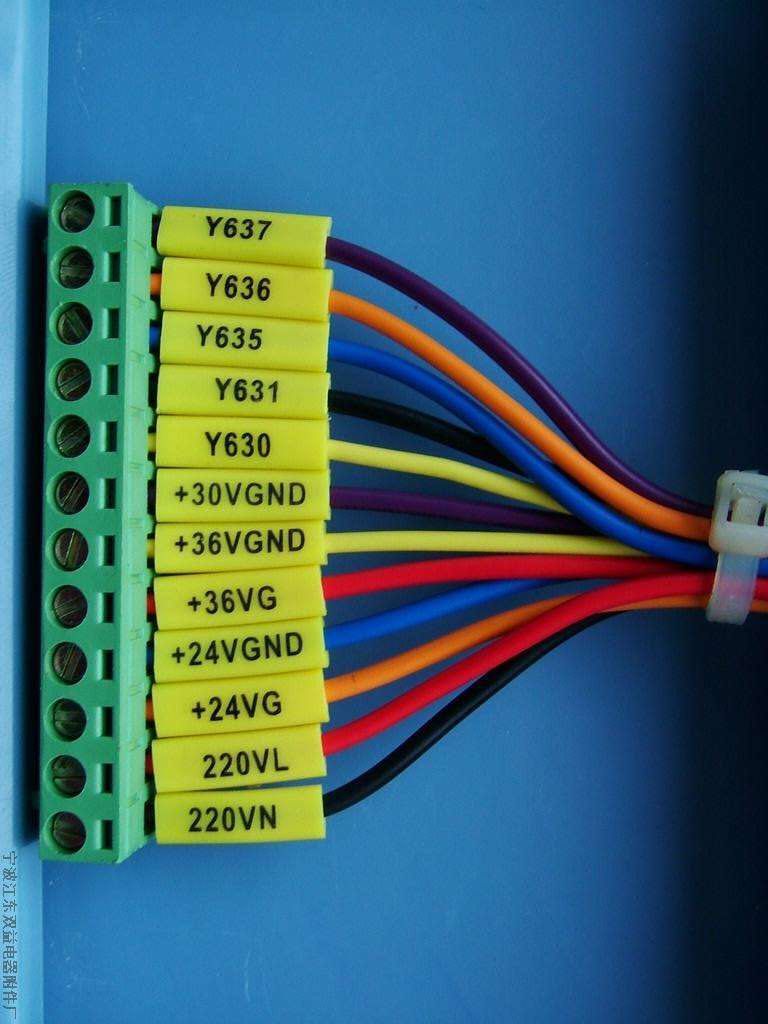

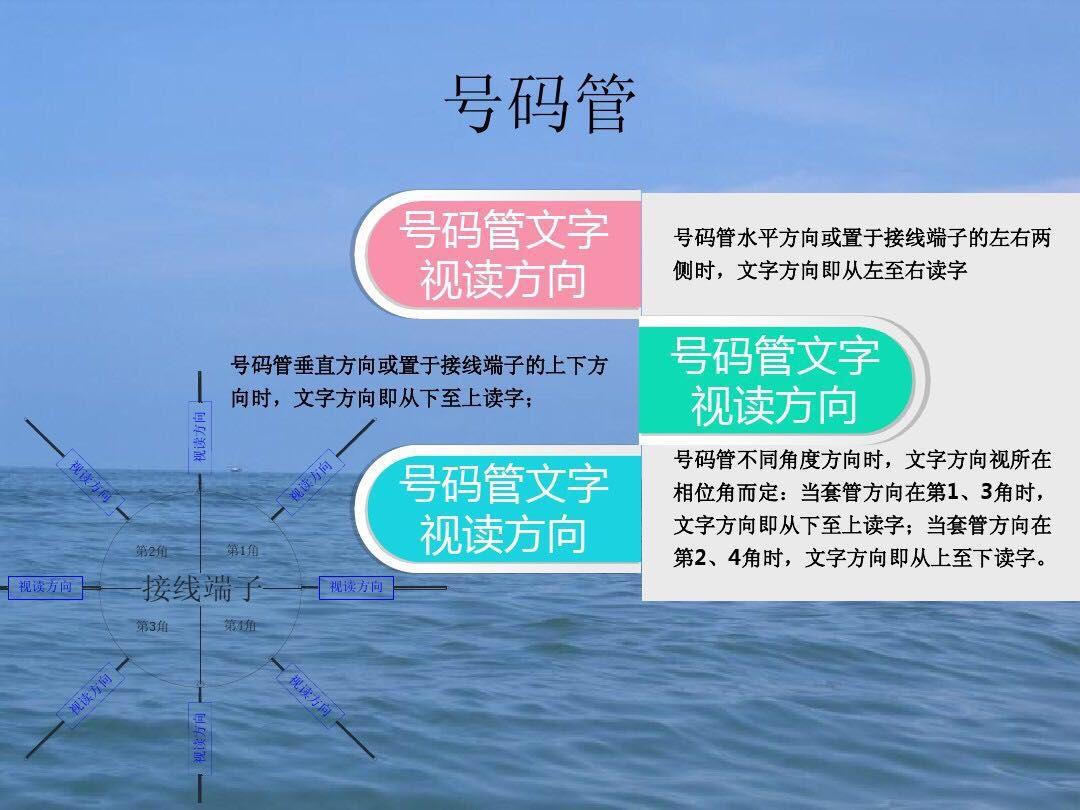

1，号码管水平方向或置于接线端子两侧时，号码管文字方向从左往右读数。

2，号码管垂直方向或置于接线端子上下两侧时，号码管文字方向从下至上读取。 ​3，如图所示：号码管在不同角度时，文字方向视相位角而定。

例如：当套管方向在1，3角时，文字方向从下往上读取。

例如：当套管方向在2，4角时，文字方向从上往下读取。 ​​​二，号码管的正确使用。

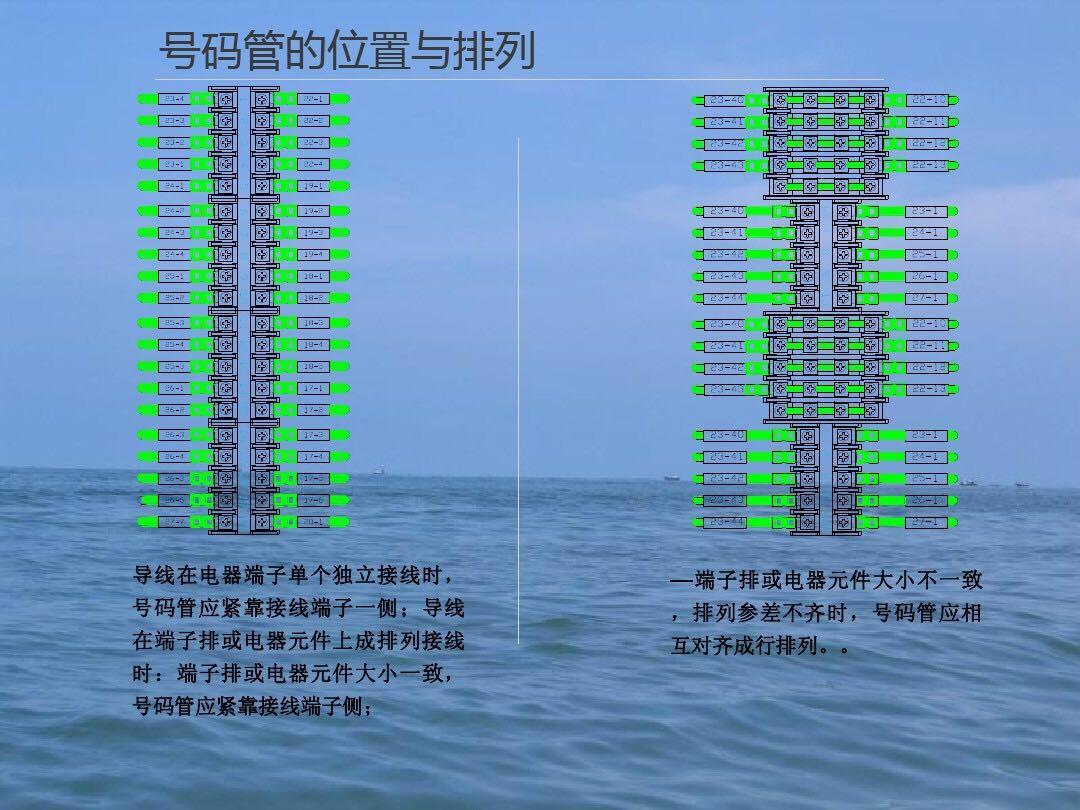

1，端子排或者用电设备大小不一，排列参差不齐时，号码管应相互对齐，排列成行。

2，导线在端子处单个独立接线时，号码管应紧靠端子一侧。

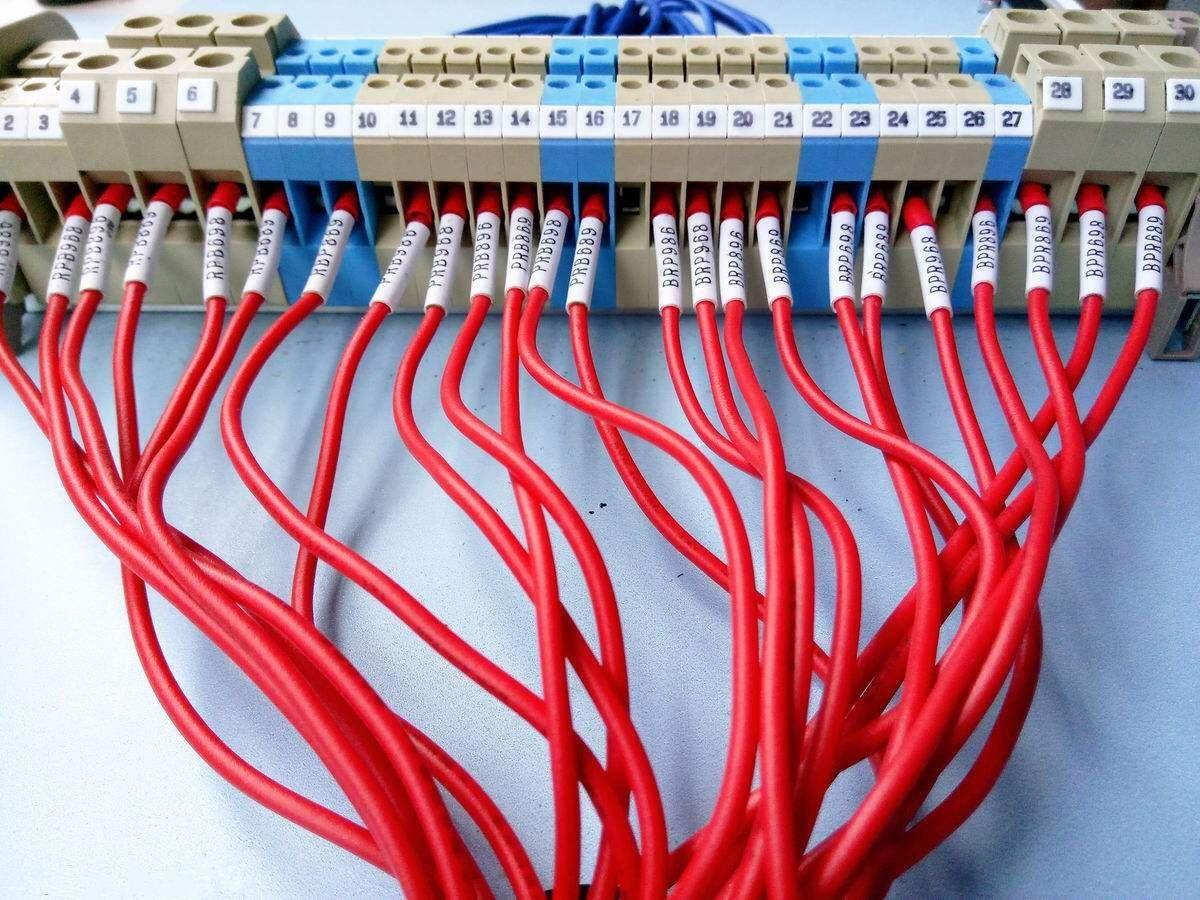

3，导线在端子或者用电设备上成排接线时，端子排或电器元件大小一致时，号码管应紧靠接线端子侧。​三，线号管的作用。

1，电气仪表接线过程中需要套线号管，线号管上面会清楚的标明线号或者设备回路号，能够让电气维修人员在维修保养过程中快速准确的看明白这条线是从哪里来，要去哪里的。

2，正规的接线，线号管和图纸线号是一一对应的，并且完全配好电气柜所有的线都扎的很严实，如果没有线号，会大大增加排查故障的难度和时间。​相信很多电气维修的师傅们都清楚，在复杂的控制系统中，线号管的作用几乎无可取代，十分重要。

说的不恰当的地方还请师傅们及时斧正，感谢，欢迎关注，一起交流学习电气电工技术。

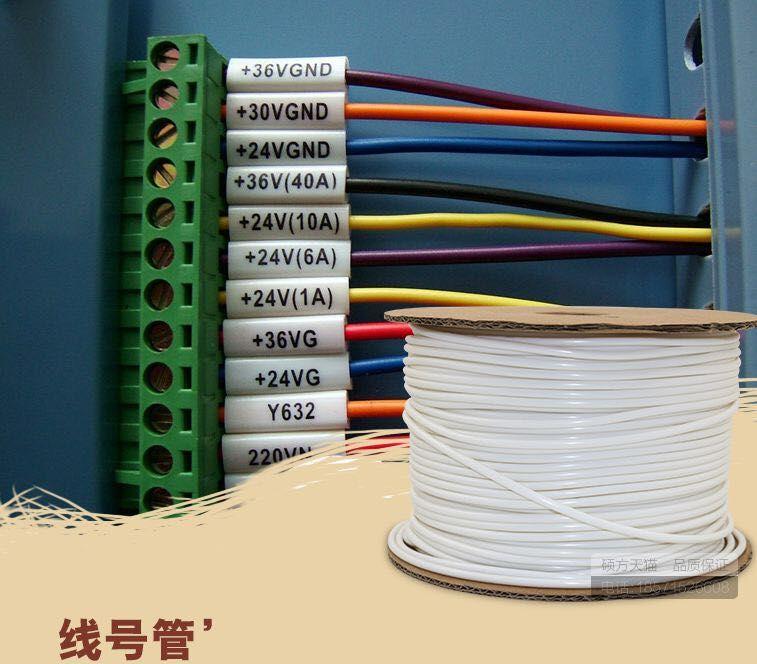

电线、电缆号码标识管

电线、电缆号码标识管

如果您从事 IT 工作或担任电工/电缆安装工，或者您通常经常与电线和电缆打交道，您就会知道保持它们井然有序并在需要时排除故障或处理它们是多么令人沮丧。这就是为什么在安装它们时清楚地标记电缆非常重要。这样可以使未来的项目和维护更容易进行。有无数种方法可以做到这一点，但可以考虑的一种选择是使用 G-APEX 的电缆管理系统，也称为 G-APEX 电线标记，电缆标识管。好消息是，这种解决方案不仅适用于布线，还可以用于配电盘、交换机和汽车标签。

G-APEX 生产了专为电线、电缆使用的号码标识系统，产品包括带式号码标示印字热收缩套管、卷式号码标示印字热收缩管、携带式号码贴标、贴纸簿、夹式号码标志器，号码标志器等。

这些标记系统主要用于识别电线和电缆的领域。我们使用多种材料，包括聚烯烃热缩管、耐用的尼龙布材料，带有强力胶黏剂的塑料等。用户可以轻松了解如何使用这些产品。如需有关标记系统的更多详细信息请与我们联系。

G-APEX（或其他品牌）的电线标记解决方案种类繁多，乍一看有点让人眼花缭乱，但在我们的 G-APEX 网站上的“电线、电缆号码标识管”类别下，您可以看到提供的所有产品。G-APEX 电线标记产品可分为三大类。它们按分配器、胶带补充装和电线标记手册分类。通过使用 G-APEX 电线标记产品，您将能够将杂乱无章的布线变成一个有组织且实用的工作环境。

每个人脑海中的第一个问题可能是“为什么要用这个而不是胶带和记号笔？”与胶带和其他标签选项相比，G-APEX 电线标记管实际上具有多项优势。可能要考虑的最重要的特点是使用电线标记可以节省时间，并增加保护和耐用性，确保标签不会脱落。每个 G-APEX 电线标记分配器可容纳 10 卷预标记或彩色胶带卷，分配器可为卷提供一些保护，防止卷在工作中受到污染。通过这样做，胶带卷在您需要时一定会保持粘性。分配器还可以节省时间，因为使用易于撕下的预标记卷，您可以抓住一个并移动到下一个，而不必停下来、撕开、缠绕、书写和重复。分配器还可以方便地挂在工具带上，因此可以非常轻松地随身携带 10 卷胶带。我们以单件或整箱形式提供空分配器，并且预装了各种样式的胶带，例如： 0-9、0- 9X ，以及彩色卷TMS（彩色卷）、CTMS （彩色卷）。

当然，如果您只购买了分配器，或者您的电线标记胶带用完了，则需要填充或重新填充分配器，并且有很多方法可以做到这一点。补充装以 10 卷为一包，带有编号或字母，例如A、B、C、D，也有彩色包装（而不是数字包装）。您还可以购买单个补充装，例如仅购买数字 6或仅购买红色，并且您可以购买多卷您选择的单个补充装。您必须搜索所需的特定选项。选项太多，无法逐一查看，但您可以查看表格以了解可用尺寸。

与标准胶带相比，电缆标识热缩管的优势在于它更加耐用，能够抵抗环境污染物和磨损。该电缆标识热缩管是一卷八英尺长的热缩管，由防污聚酯制成，可根据需要轻松清洁。该电缆标识热缩管可抵抗溶剂、油和水，并可粘附在绝缘表面上。还可承受中等极端条件，如 -40°F (-40°C) 至 250°F (121°C) 之间的温度。与普通标识管相比，这种热缩管的使用寿命更长，因此是一项不错的投资，这就是为什么您应该使用它而不是传统胶带。

如果您仍然喜欢自己写标签，有几种不同的可打印电缆标识热缩管可供选择。例如，我们列出的每个套件都应配有耐用的塑料分配器、一卷特殊的空白胶带和一支记号笔。还有替换装可供选择。这种可打印电缆标识热缩管虽然不完全相同，但在很大程度上与预印胶带相当，只有一些细微的差别。您可以在此处看到可写标签的实际效果。这是一种快速简便的方法，可以使用比普通胶带和记号笔更耐用的东西来获得自定义标签。

电线标记拼图的最后一块是贴纸簿。这些MP-贴纸簿适用于较小的项目，包括预印的乙烯基涂层布线和端子标记，共有 15 种不同的贴纸簿可供选择。这些册子包含的标签比普通线轴少得多，并且采用前面提到的相同预制标签。您还可以获得可书写的电线标记贴纸簿。空白的可书写贴纸有多种尺寸，可以像任何其他标签一样粘贴，使现在和将来的项目都变得简单且经济实惠。

有了 G-APEX 的电线、电缆号码标识系统，电缆管理变得前所未有的简单。标签有多种字母组合、经批准的颜色以及空白/可书写选项。只需将标签挂在腰带上，然后根据需要剪下所需的部分即可。拥有清晰标记的电缆的好处是，当您需要维修它们时，可以节省大量时间，因为它们已经识别，您不会犯错误拿错。

本文由东莞云林原创，欢迎关注，带你一起长知识！
