80多个电工实物接线图，满满的都是干货，建议人手一份

最齐全的电工实物接线图，包含家装的灯控电路、工业的电动机控制电路、电子电路等，非常适合新手朋友练习使用。一共80多个电路，满满的都是干货，需要的朋友赶紧收藏吧！

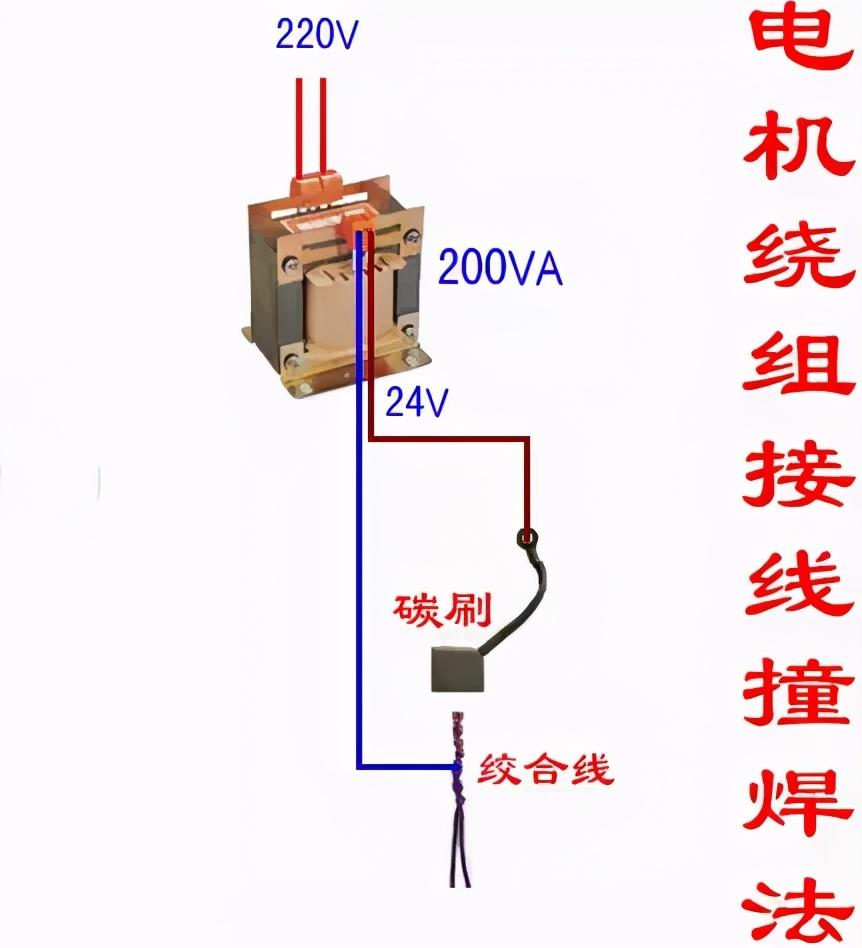

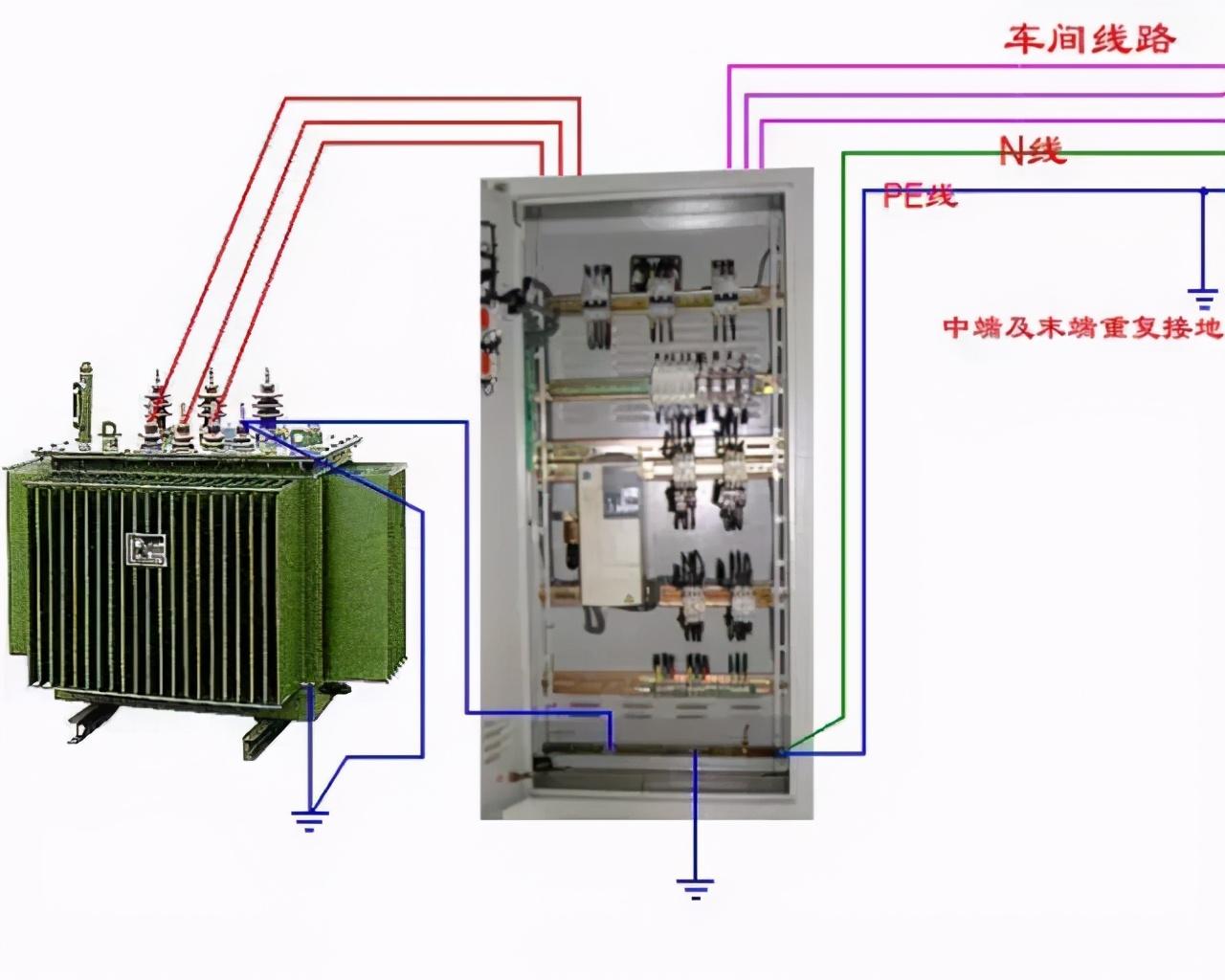

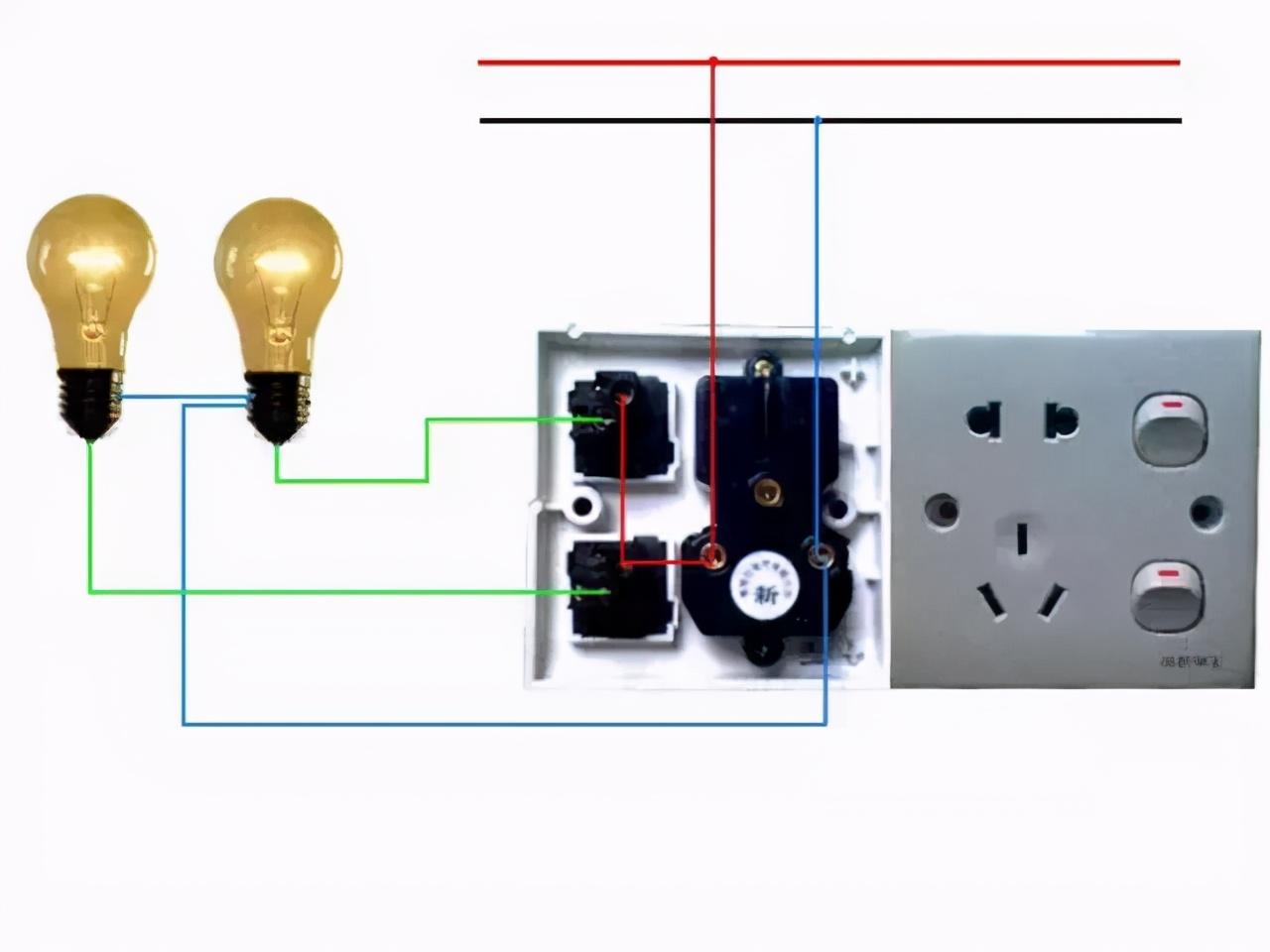

双开单控加插座

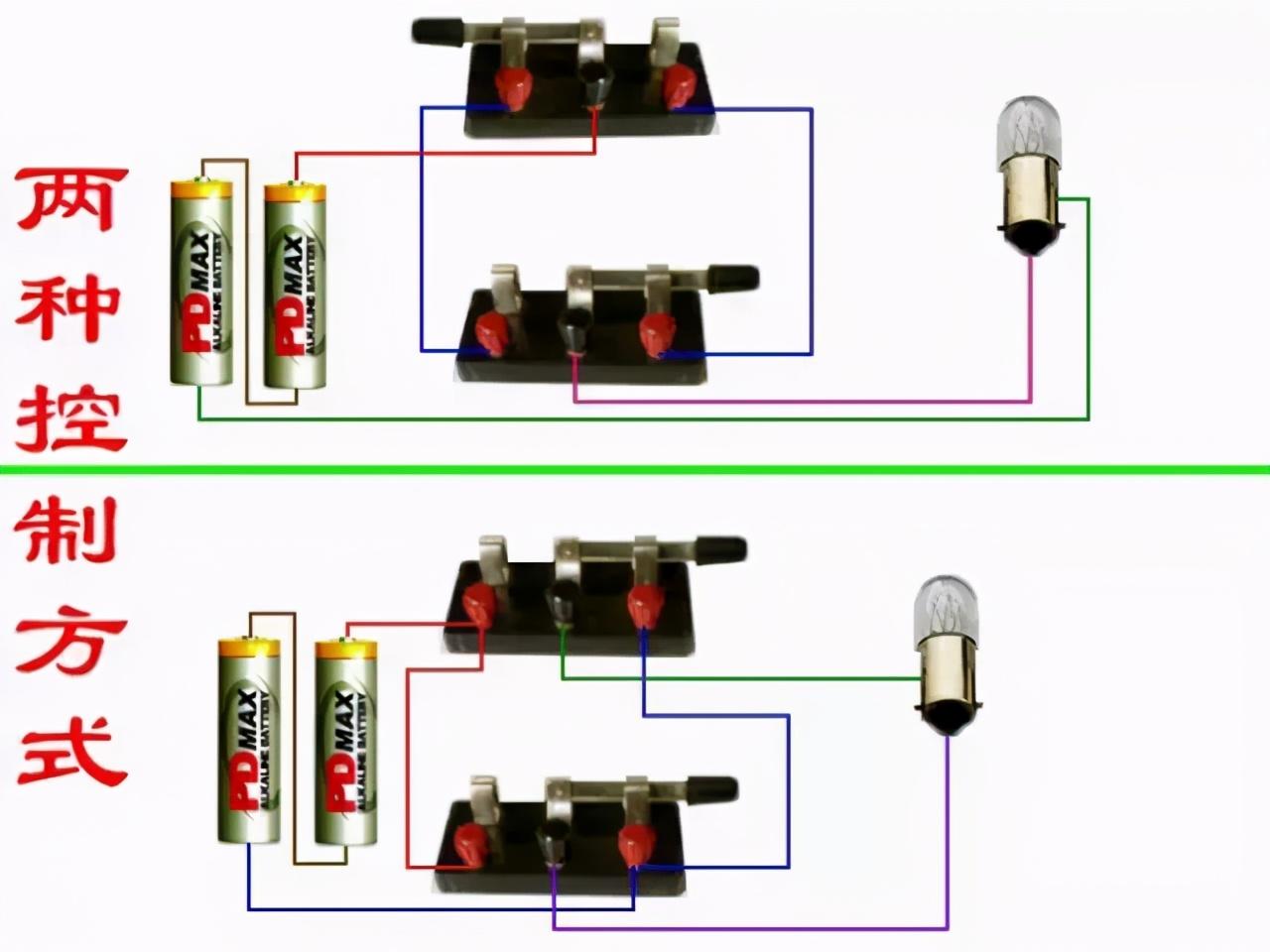

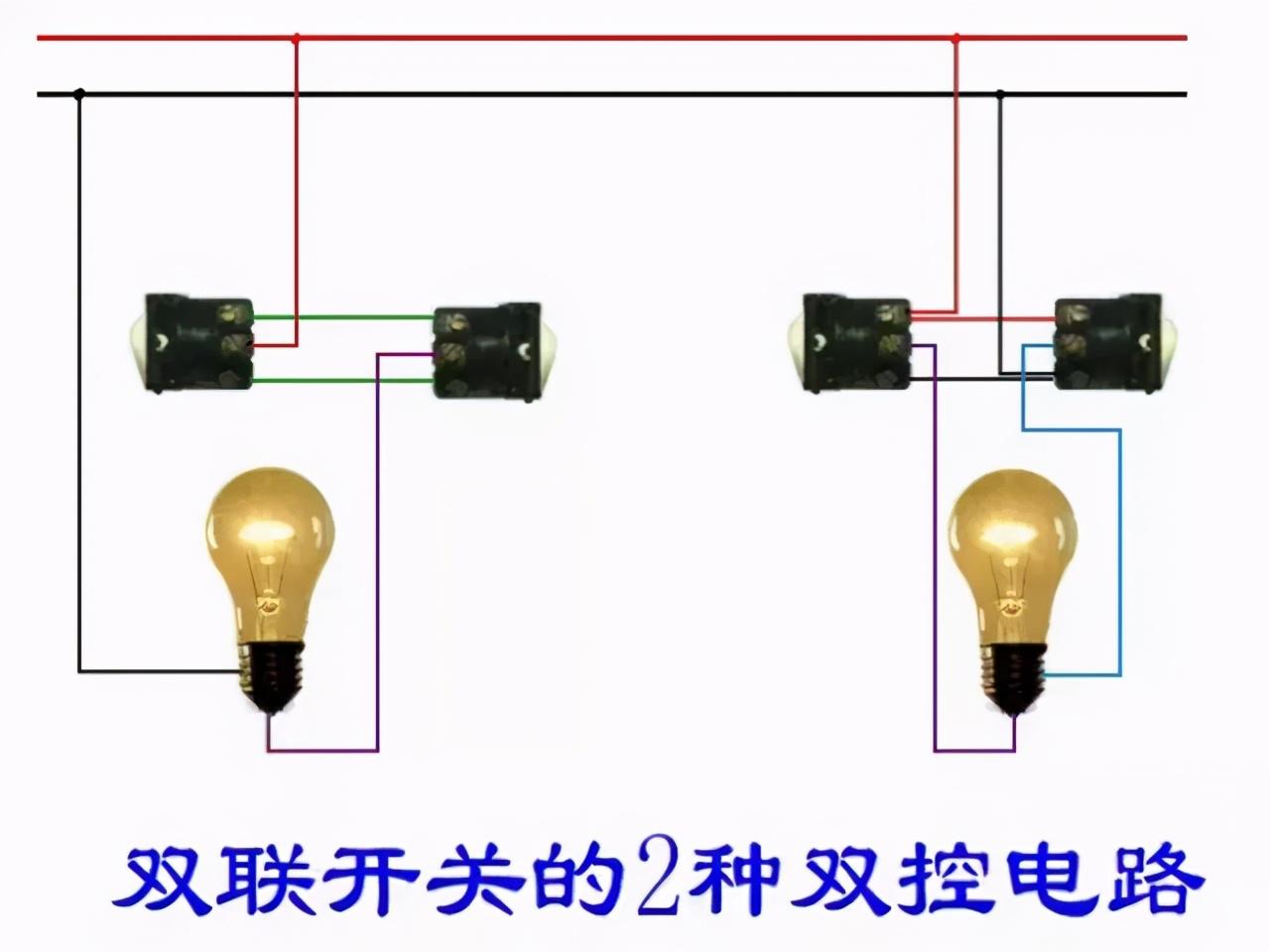

双联开关的2种接法

-

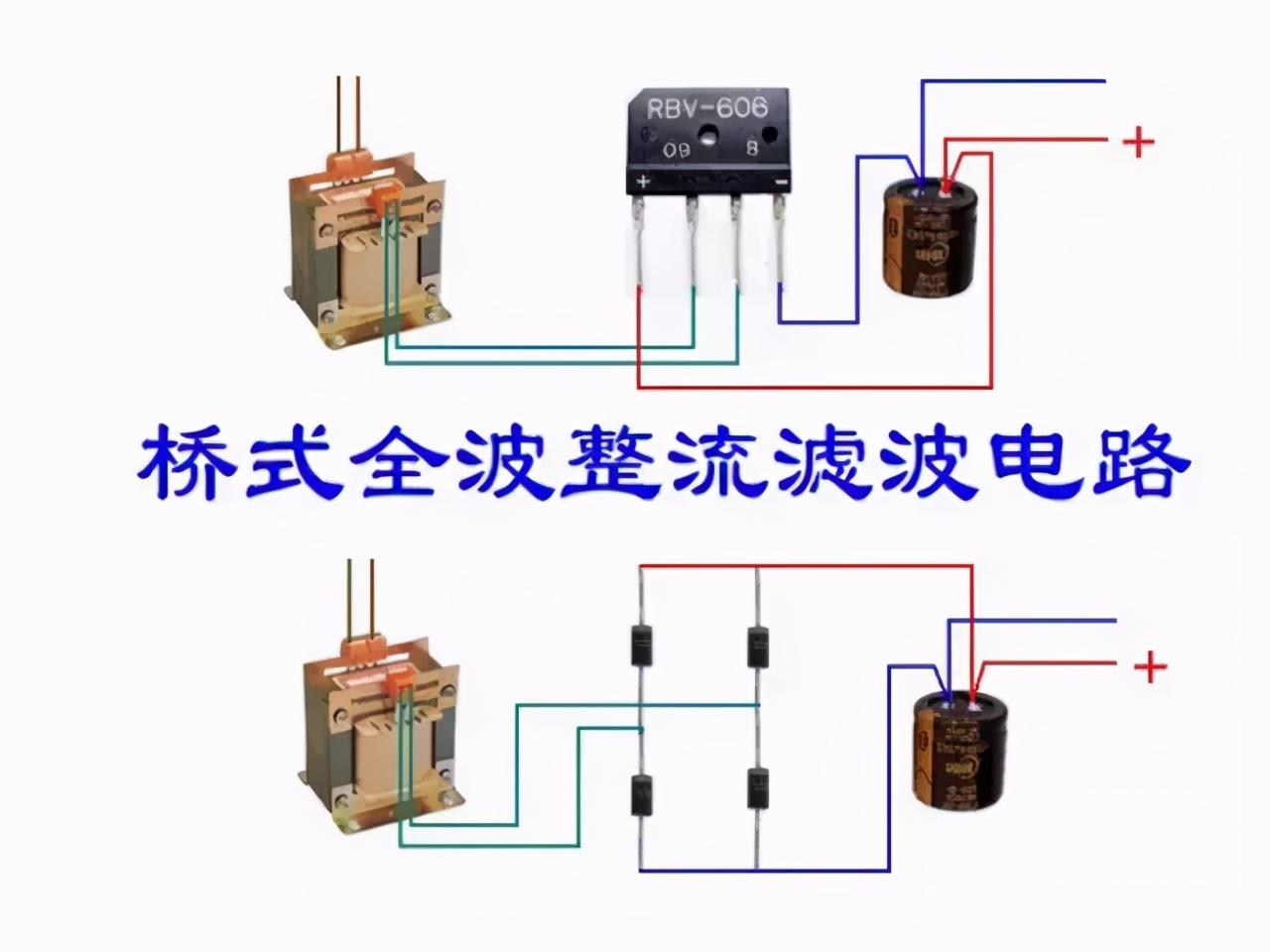

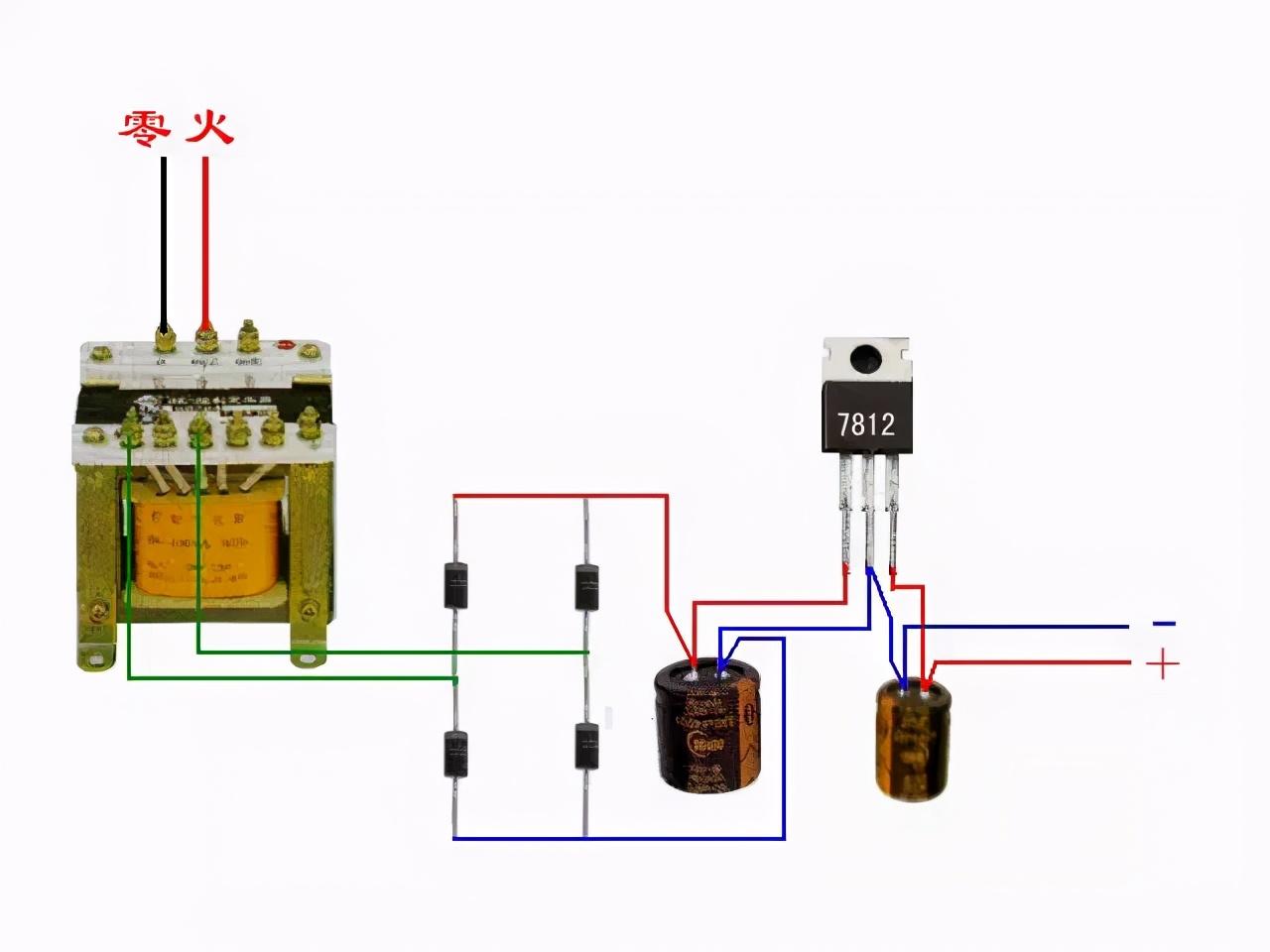

整流滤波电路

延时启动电路

延时停止电路

循环电路

-

延时停止电路

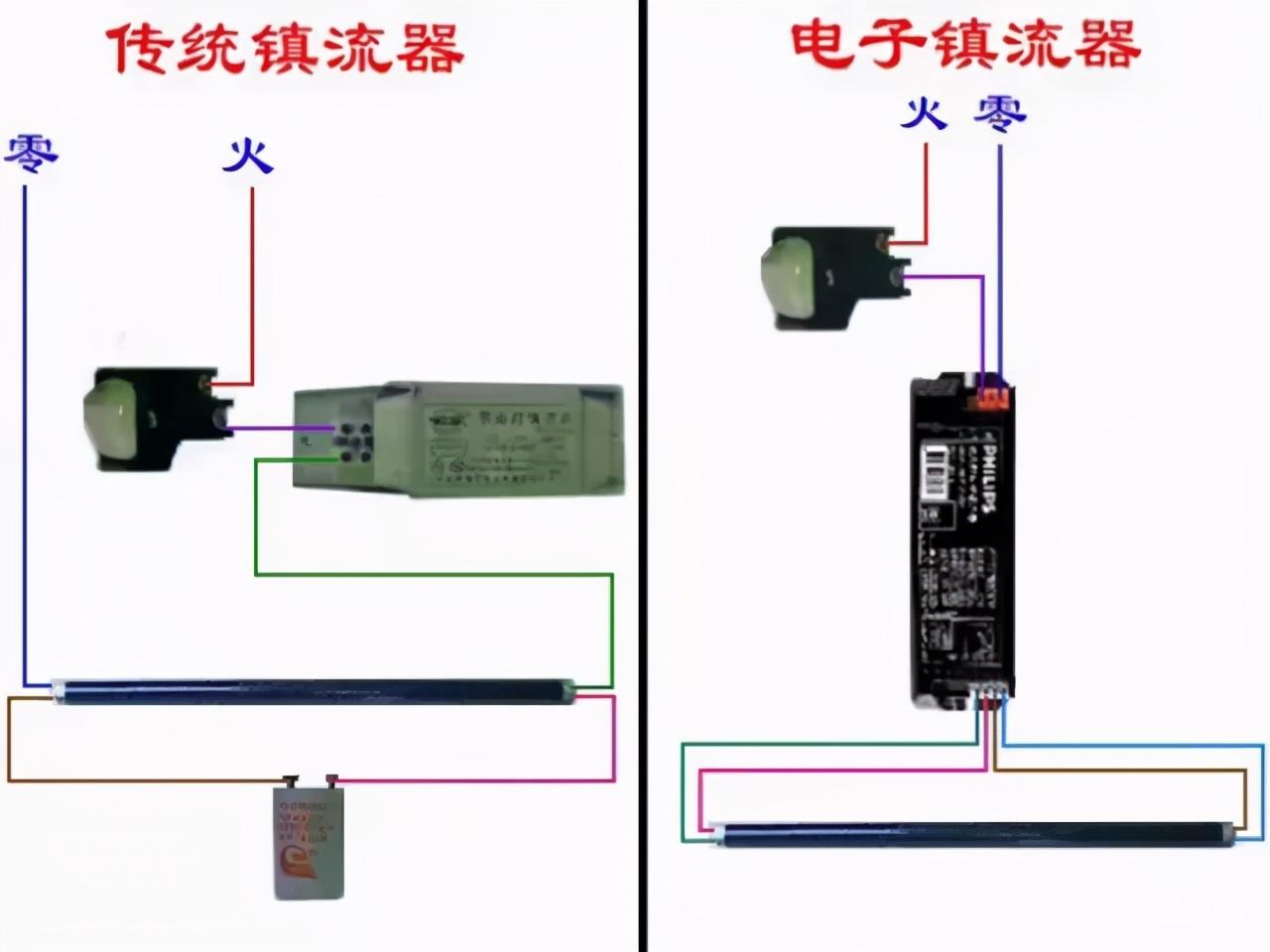

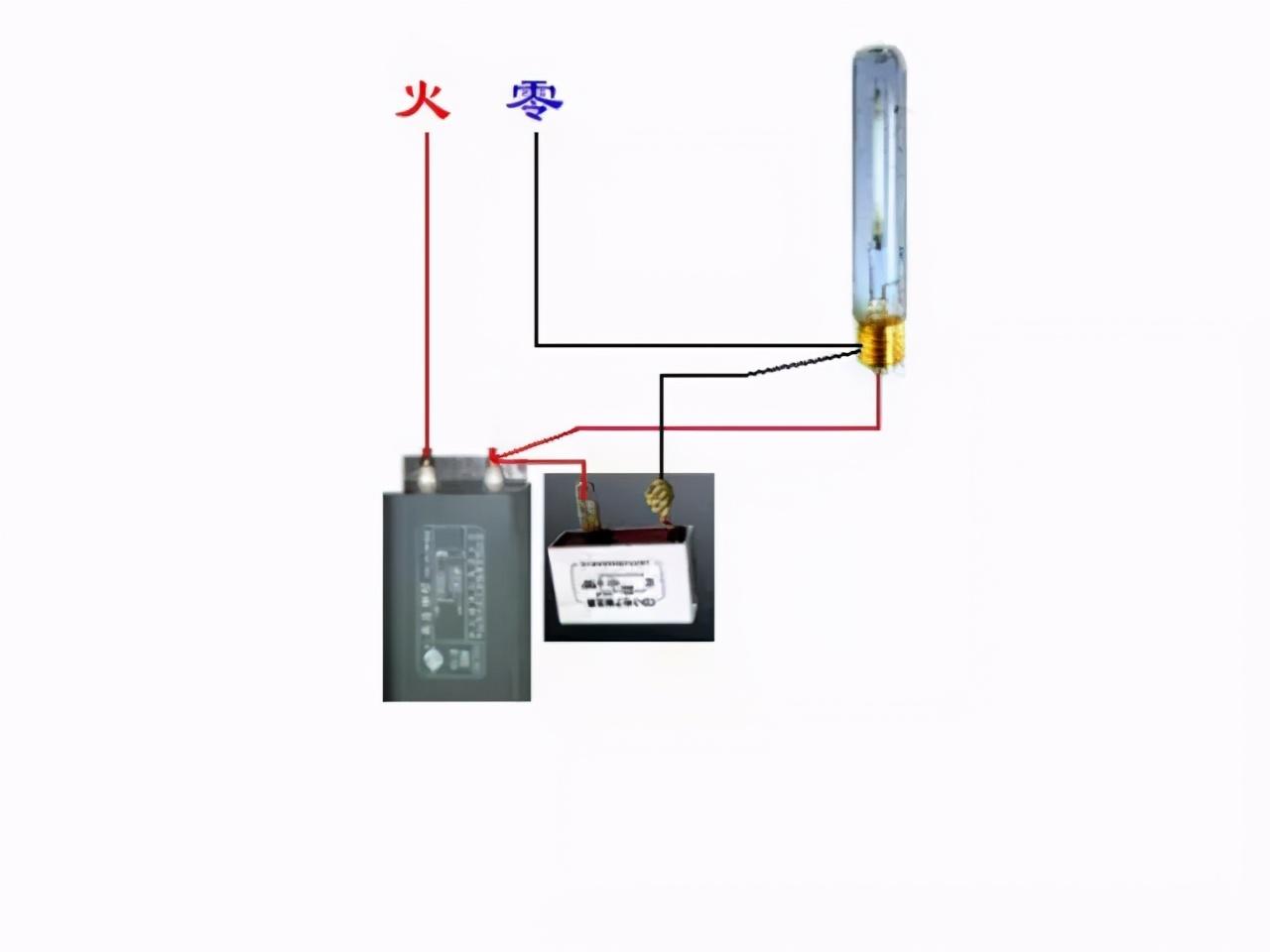

传统日光灯管的接线

循环电路

循环电路

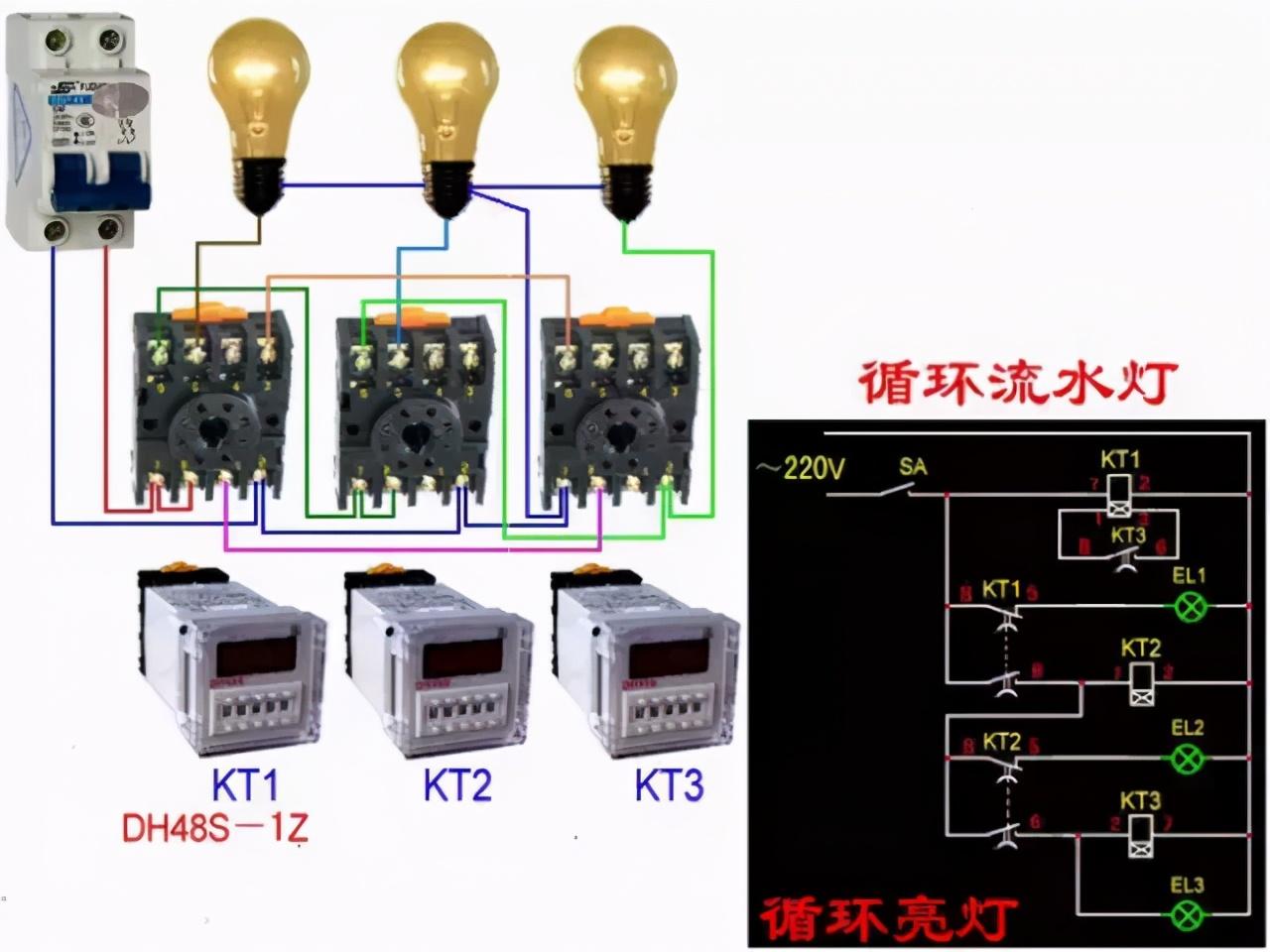

流水灯控制电路

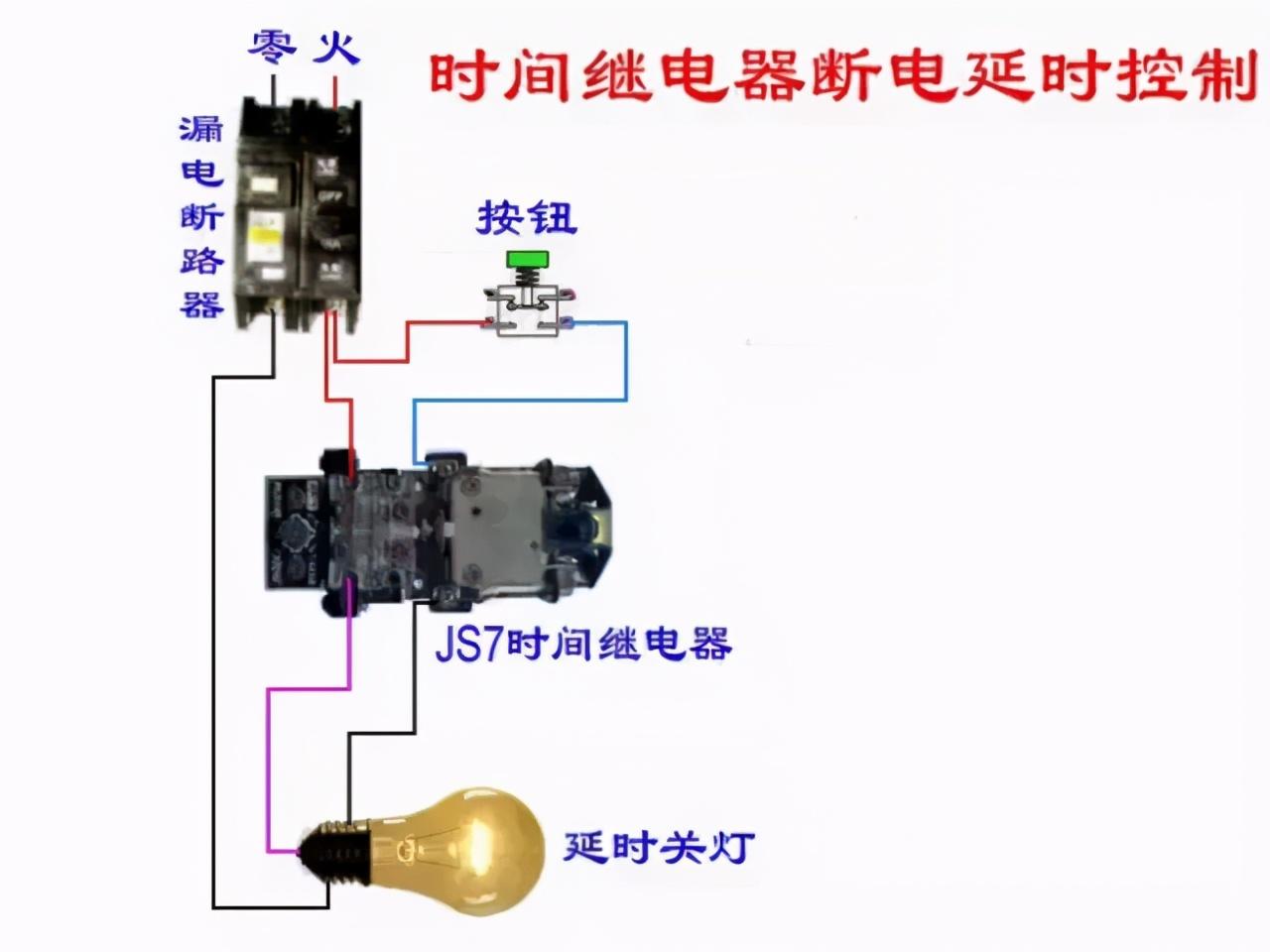

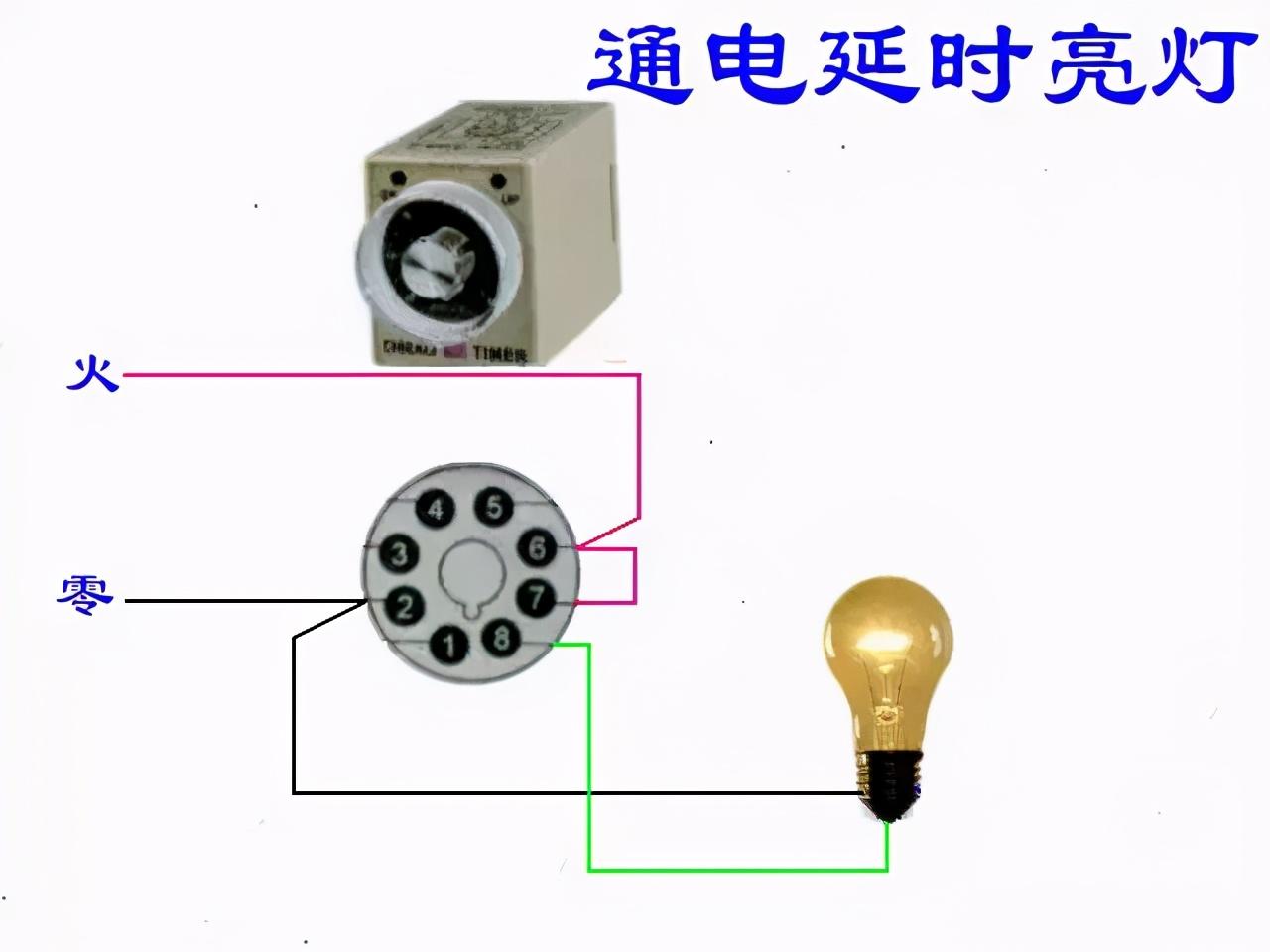

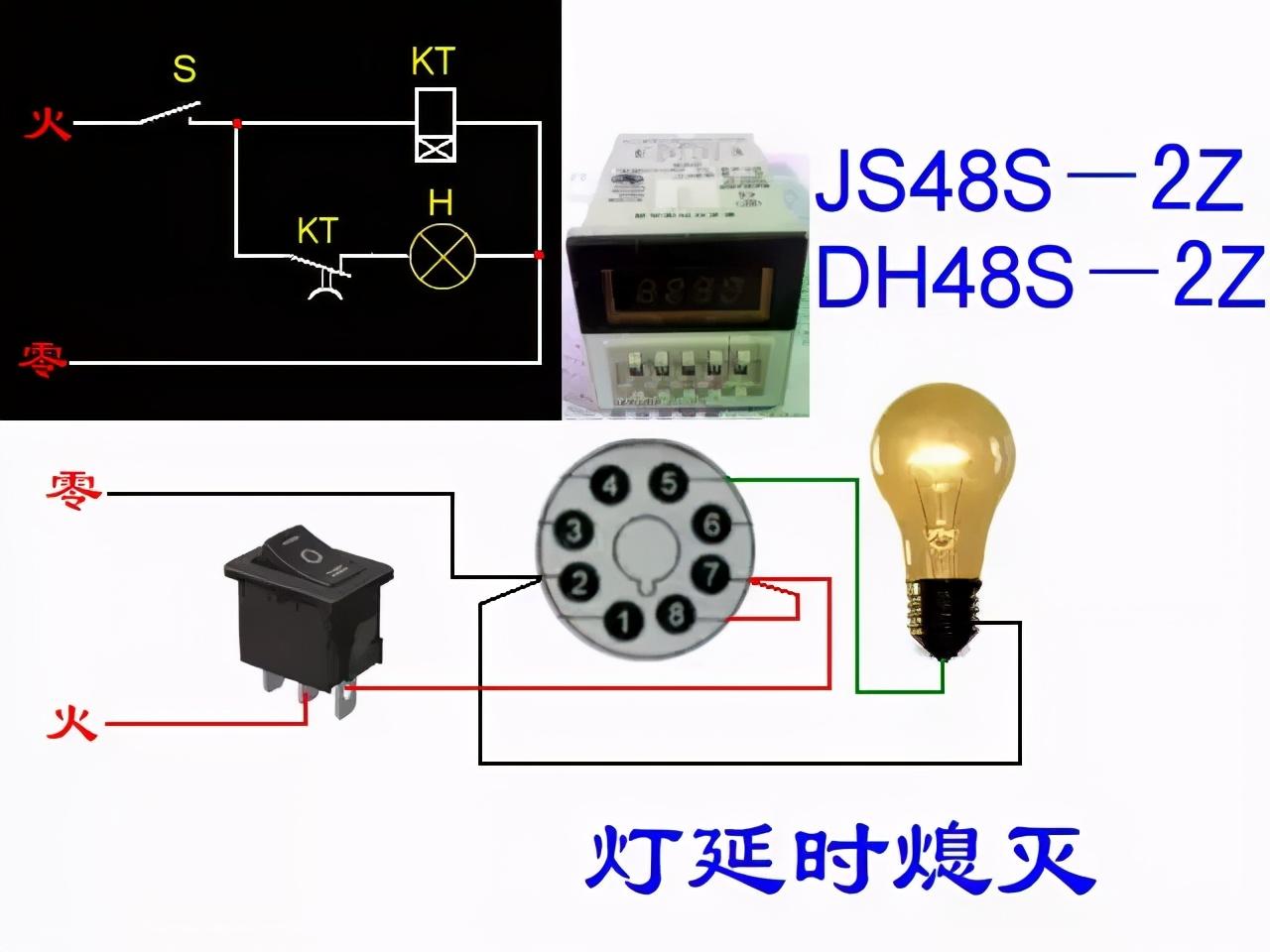

时间继电器的延时控制

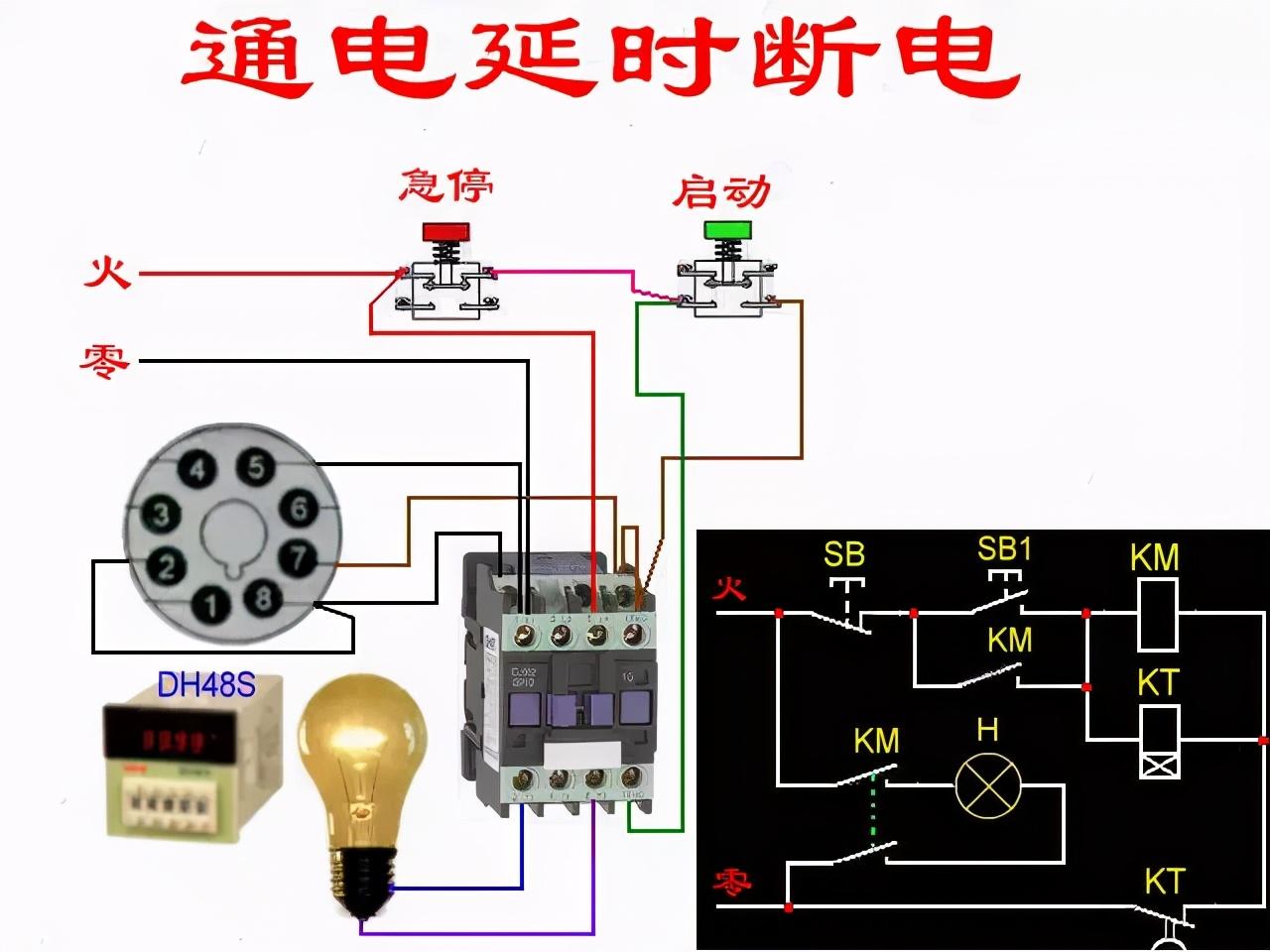

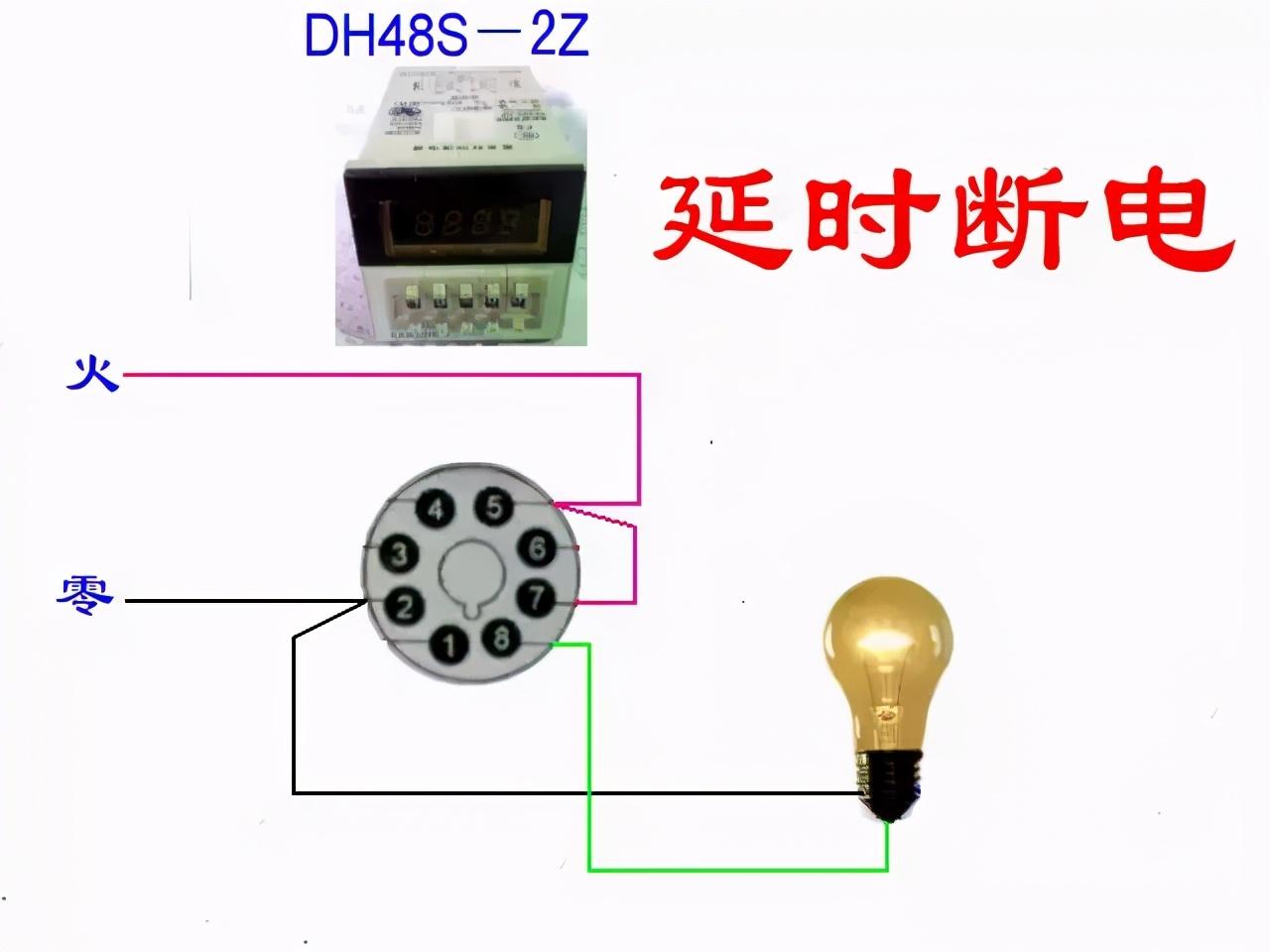

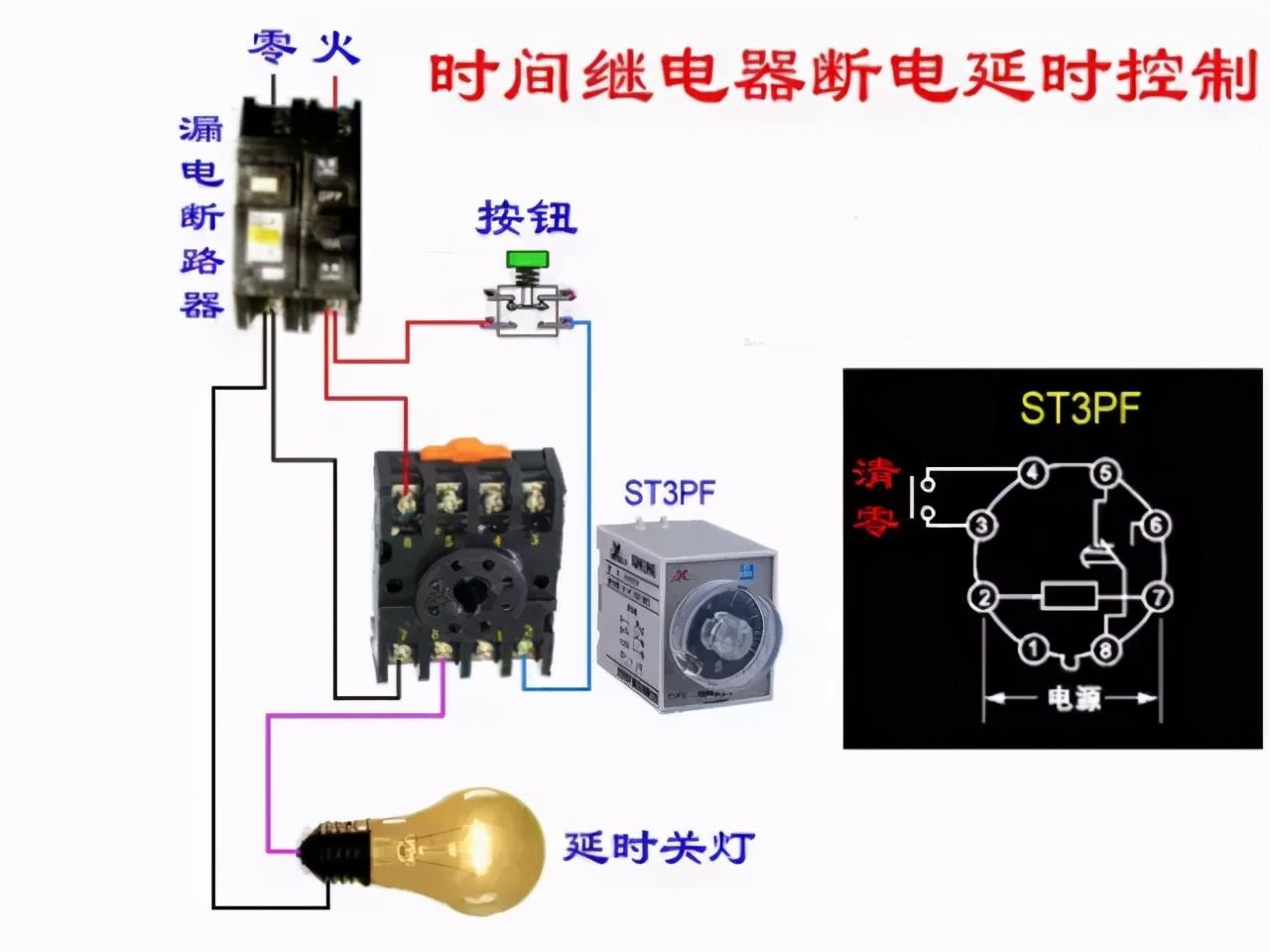

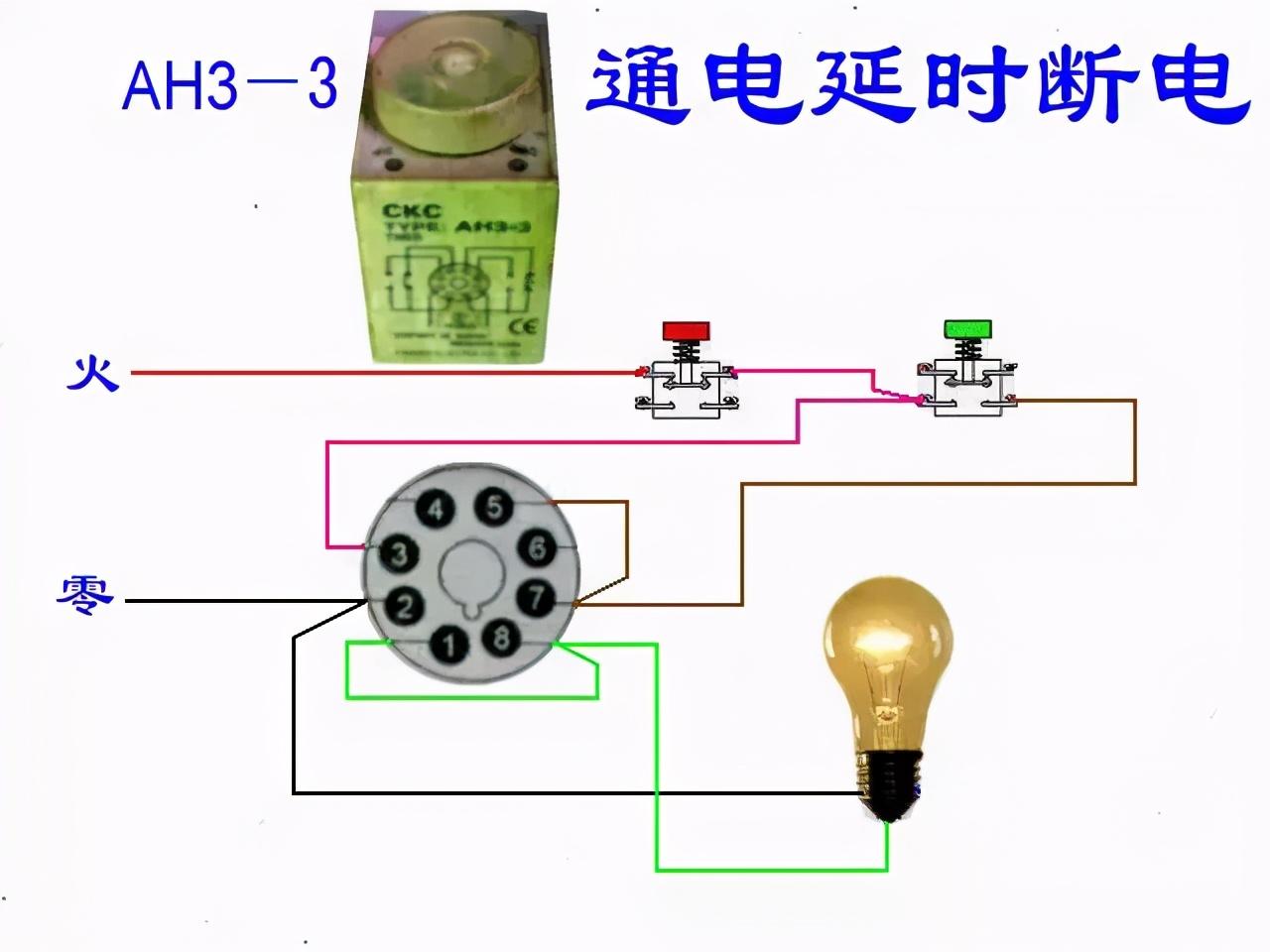

延时断电电路

整流滤波电路

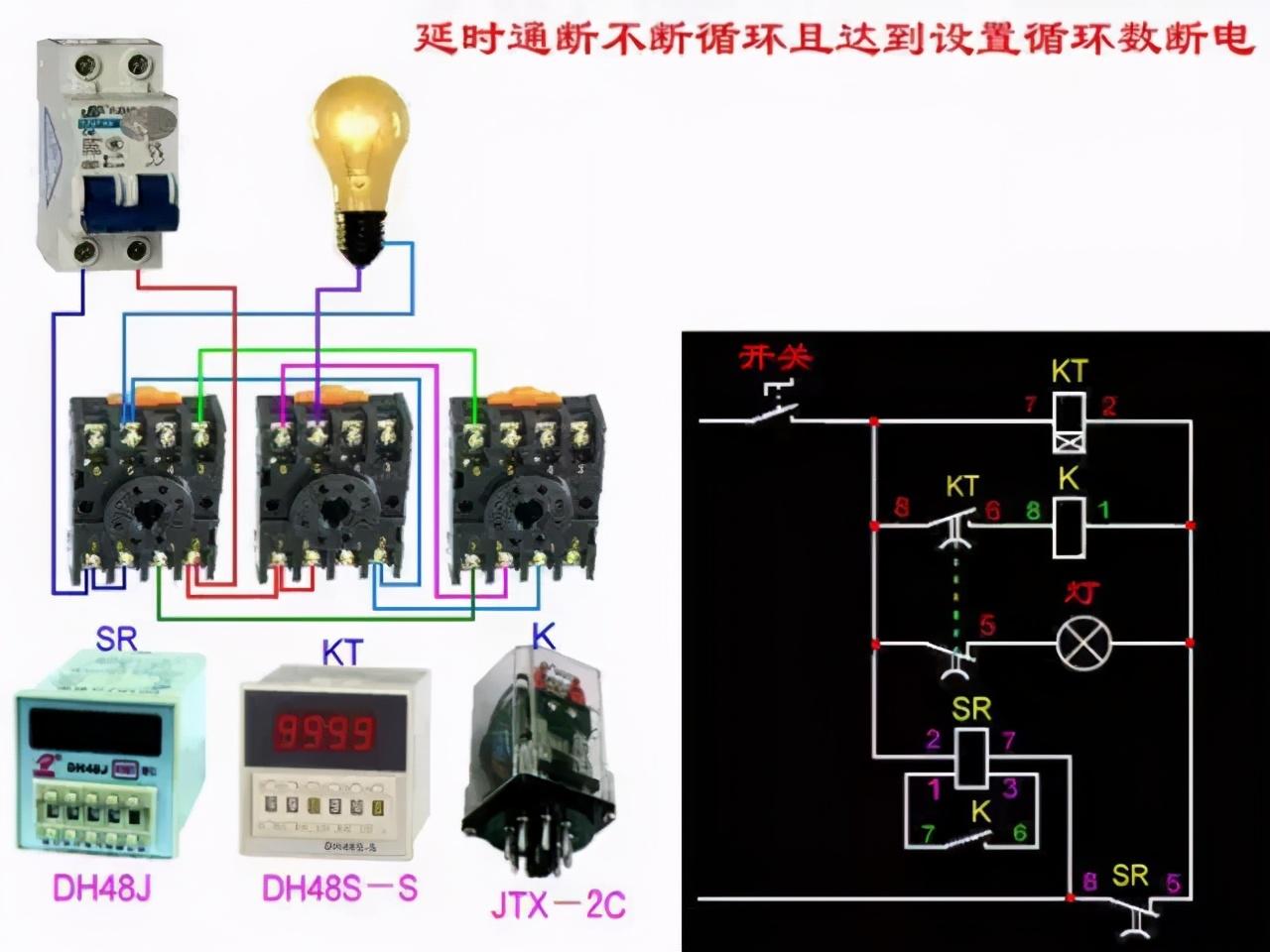

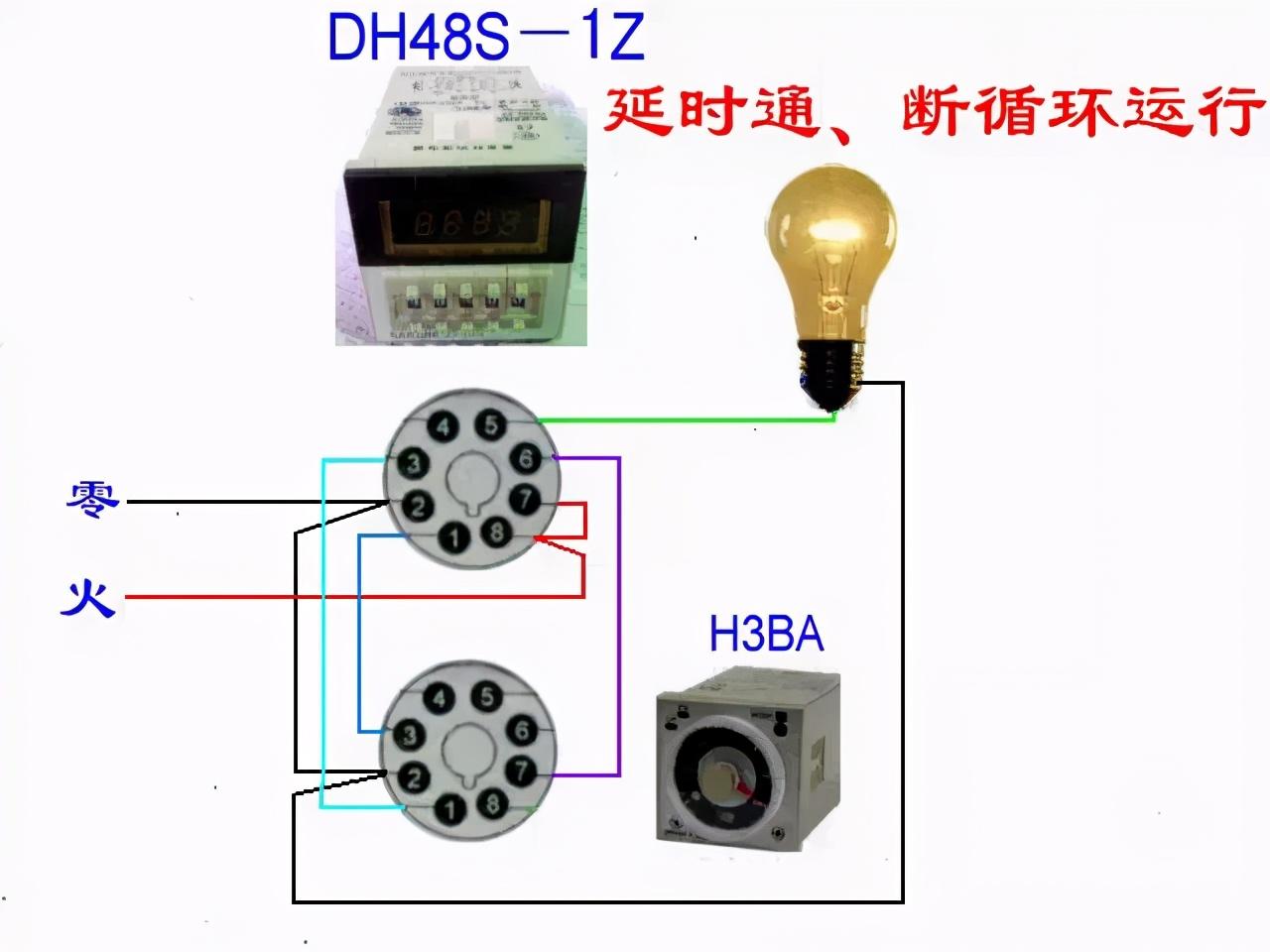

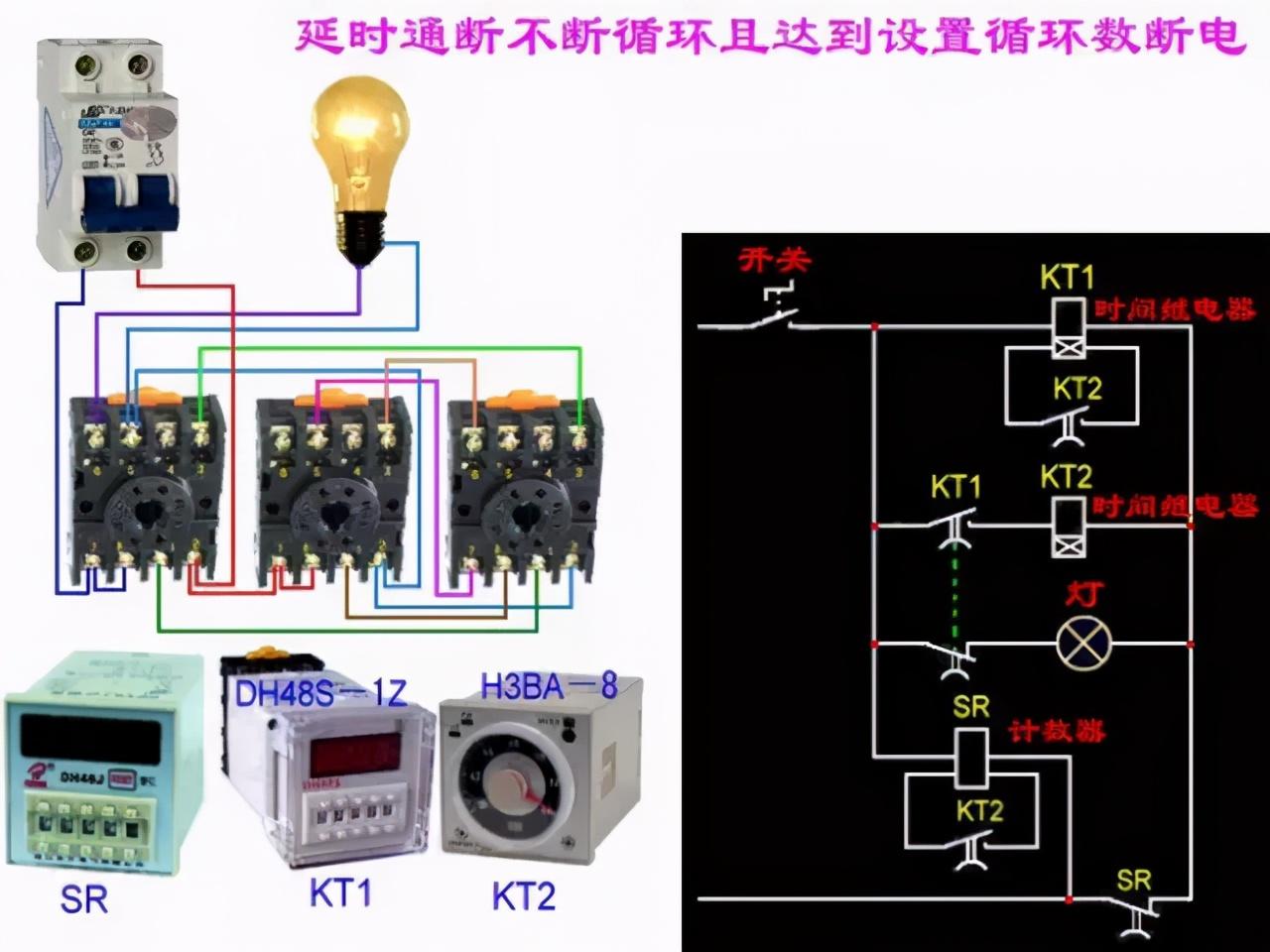

通断循环电路

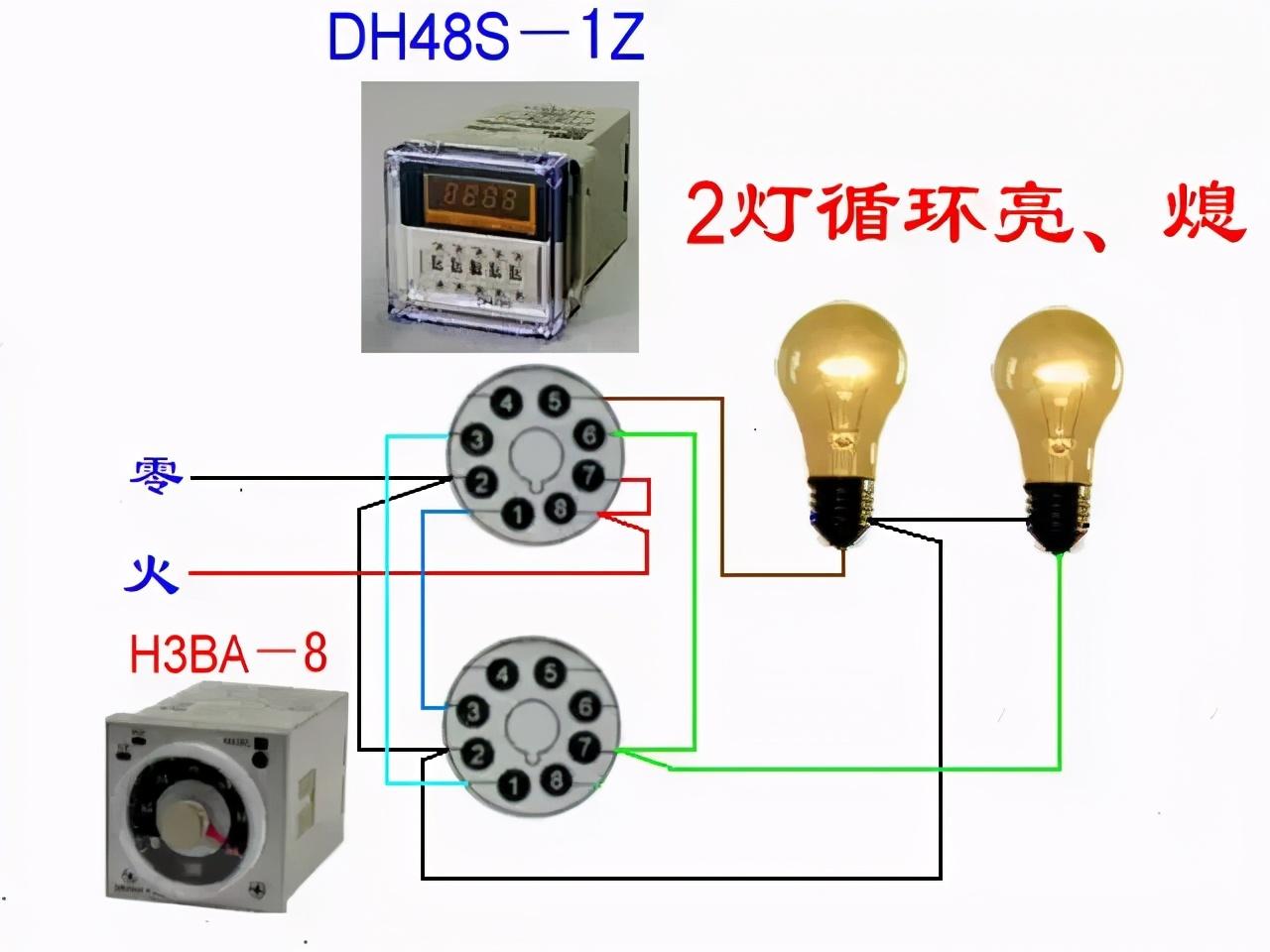

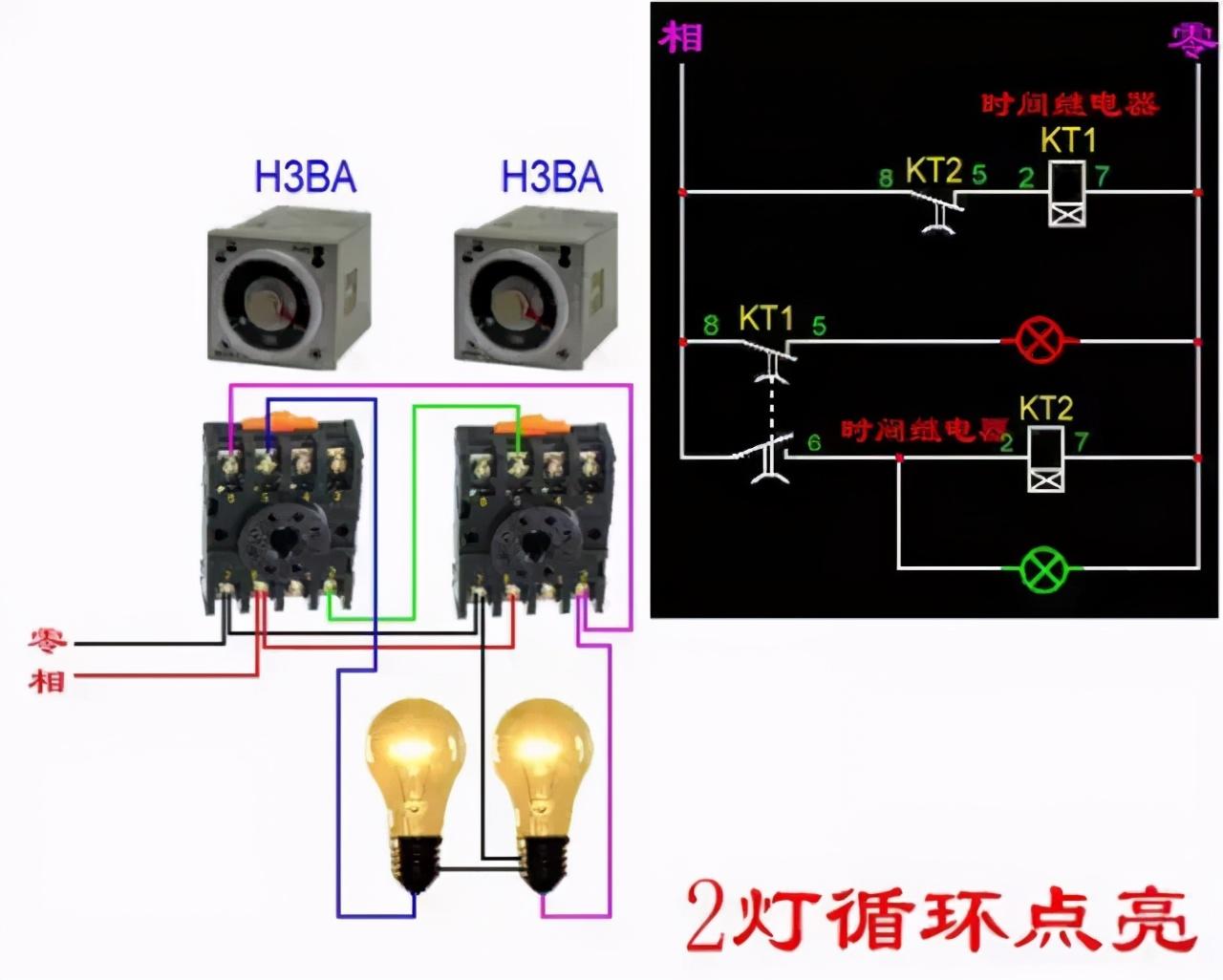

灯泡亮熄循环控制

时间继电器的延时控制

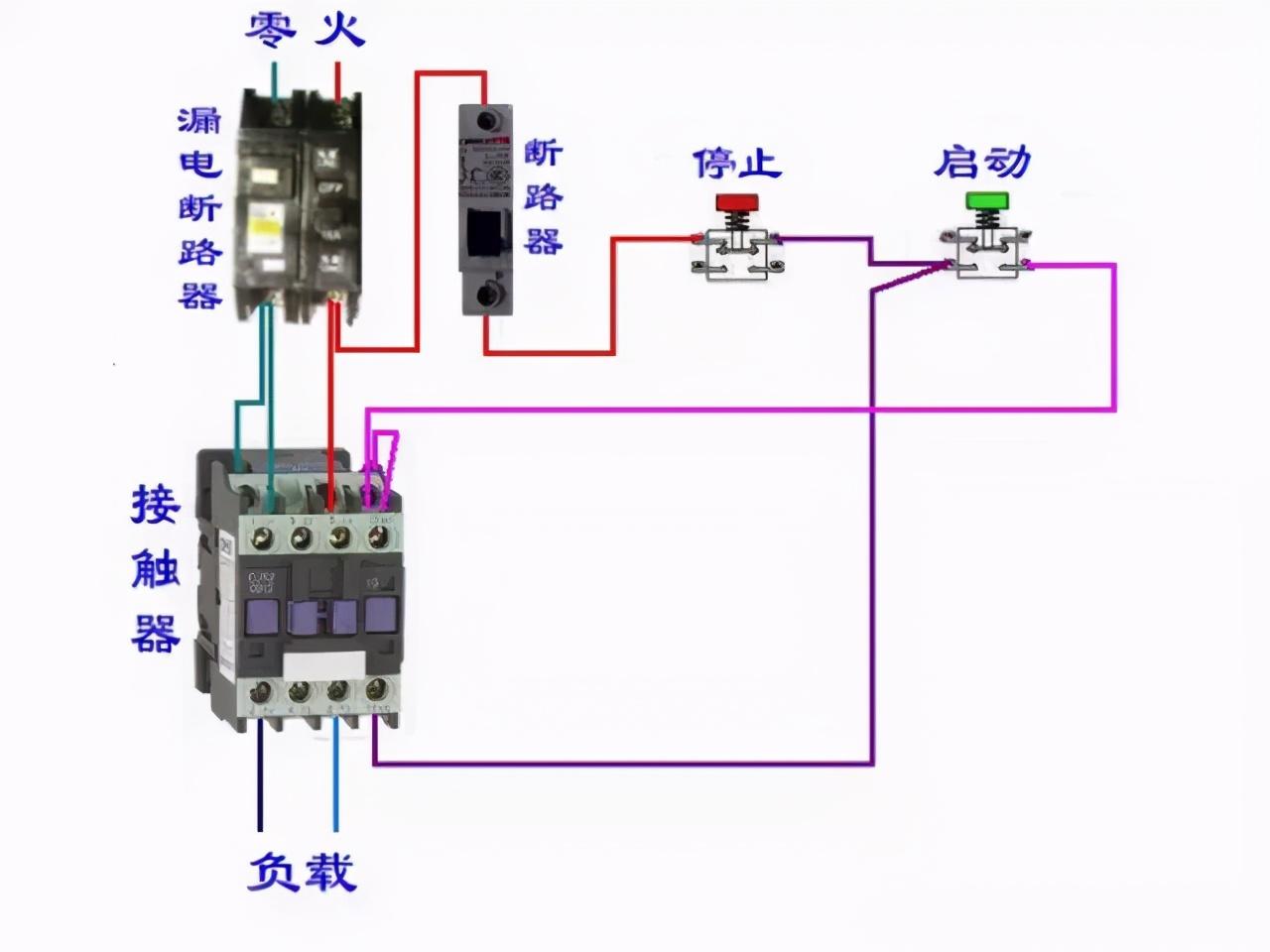

自锁电路

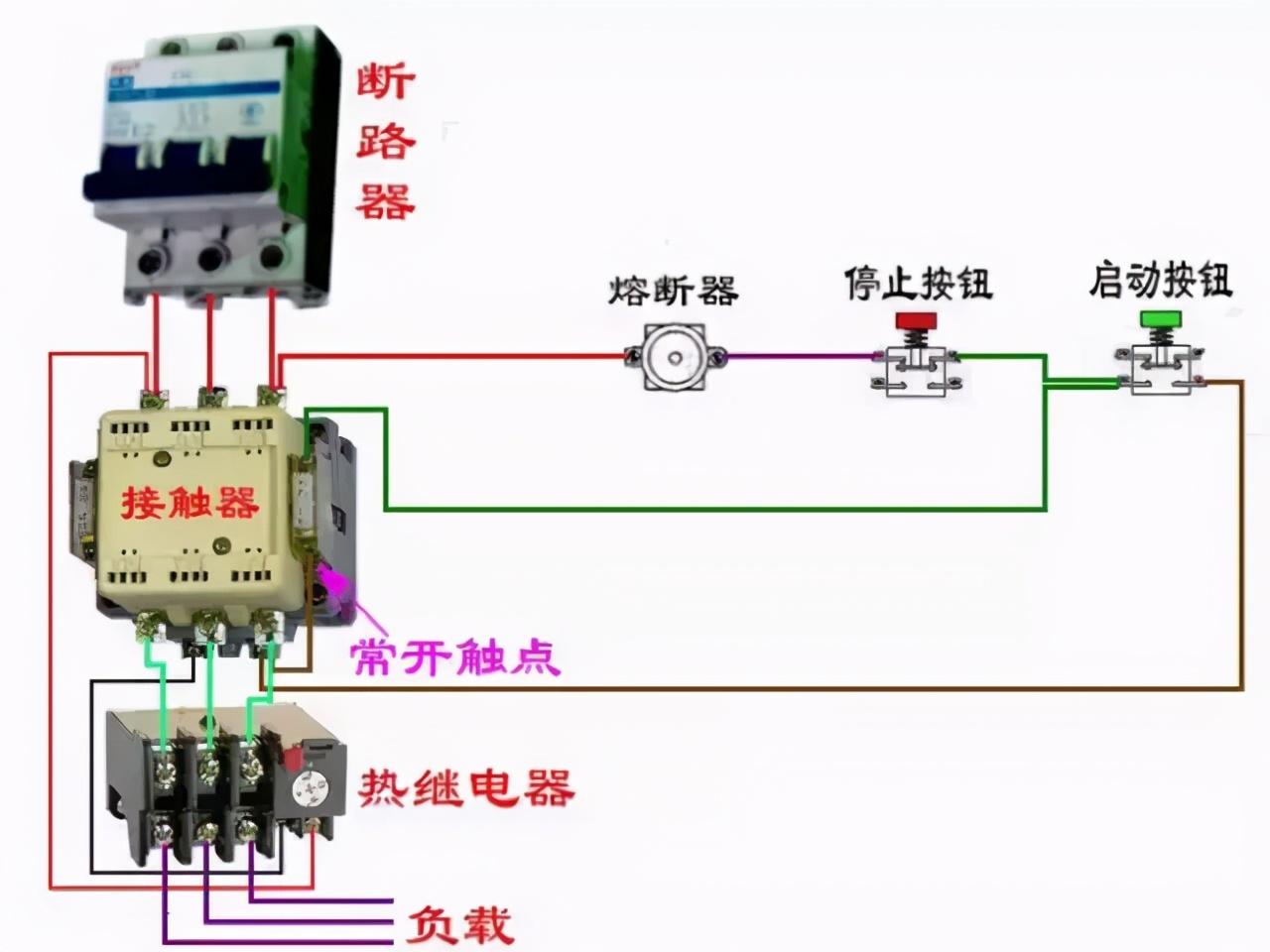

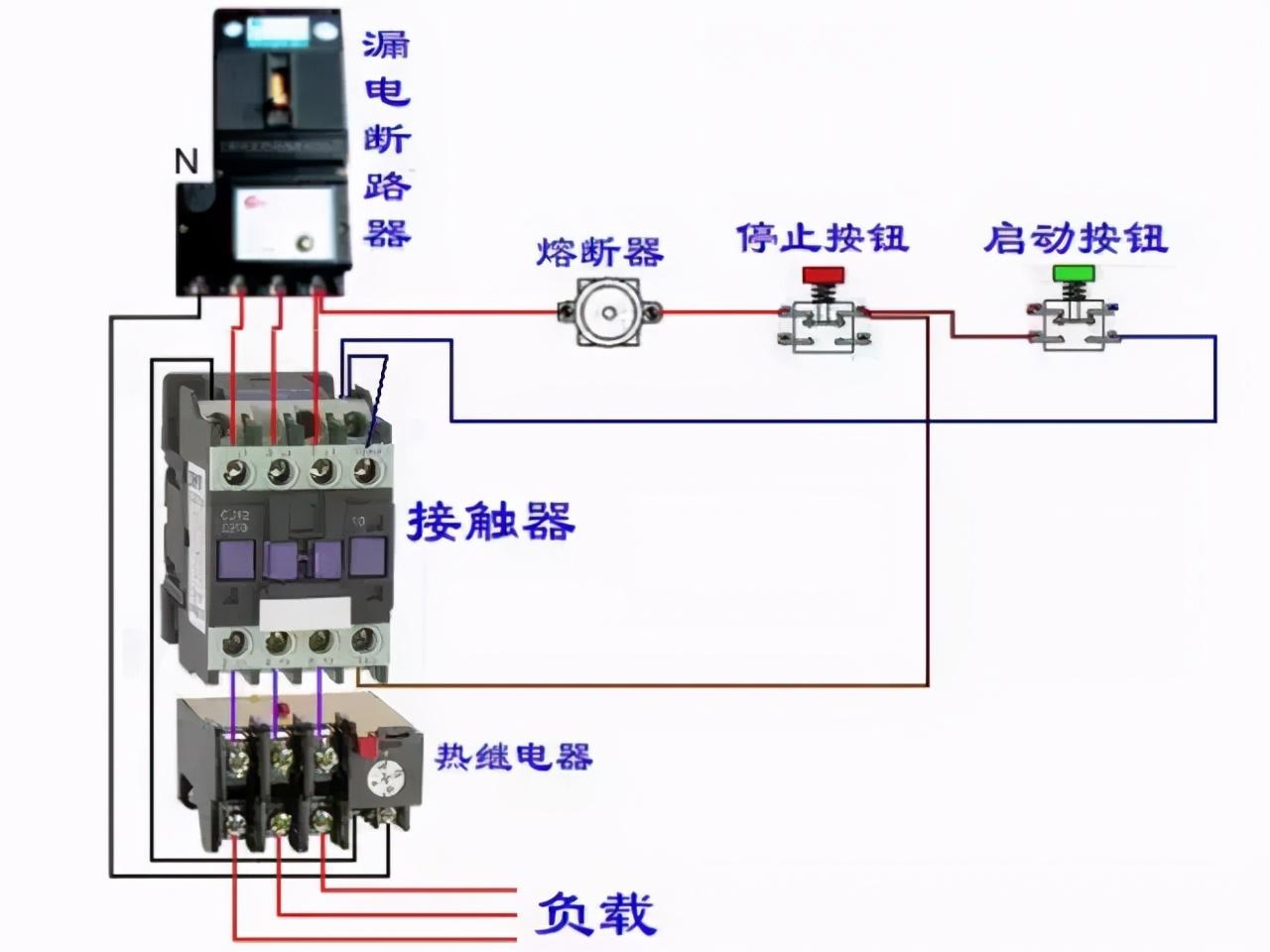

带热继电器的自锁控制

自锁电路2

自锁电路3

自锁电路4

自锁电路5

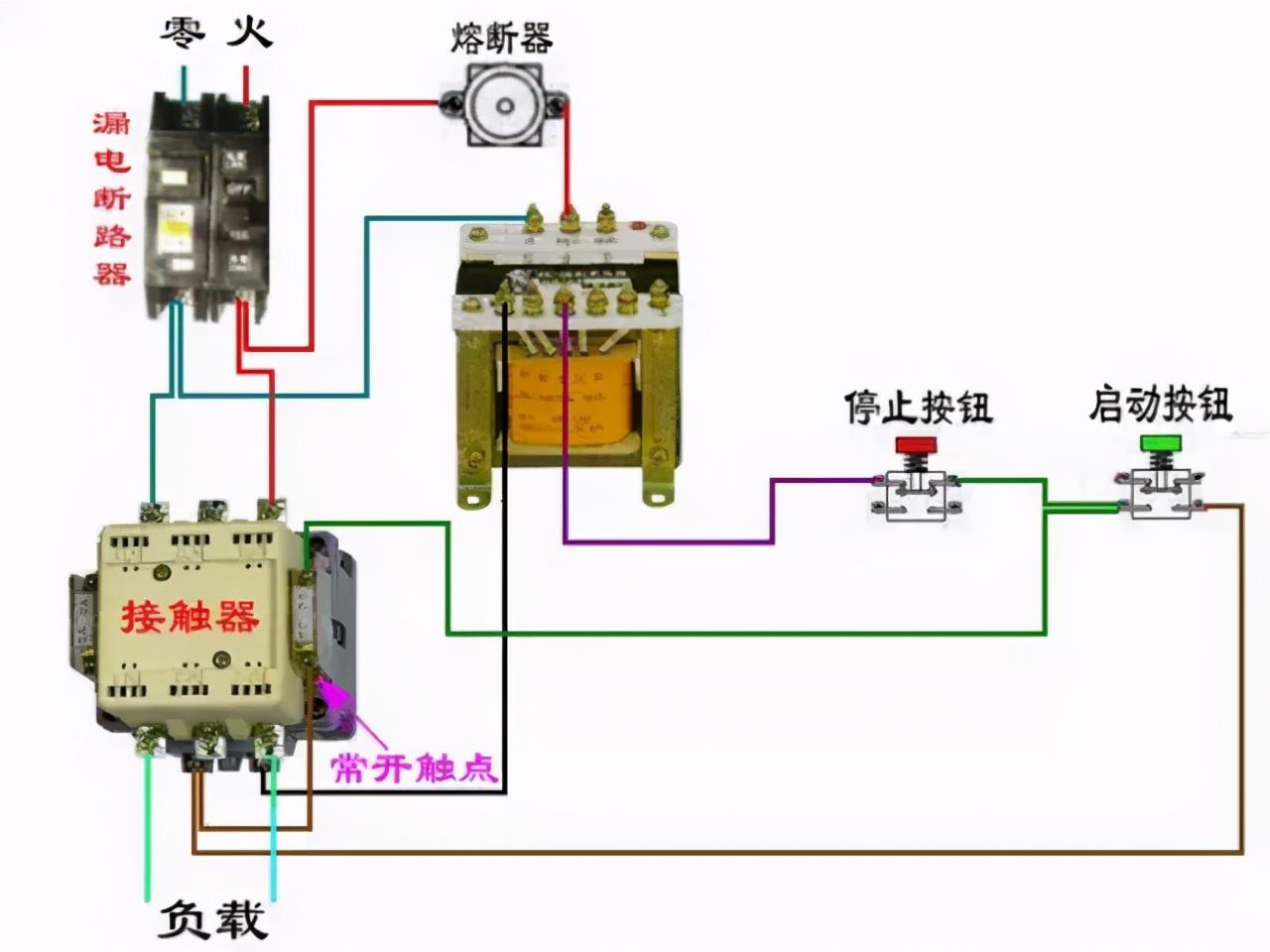

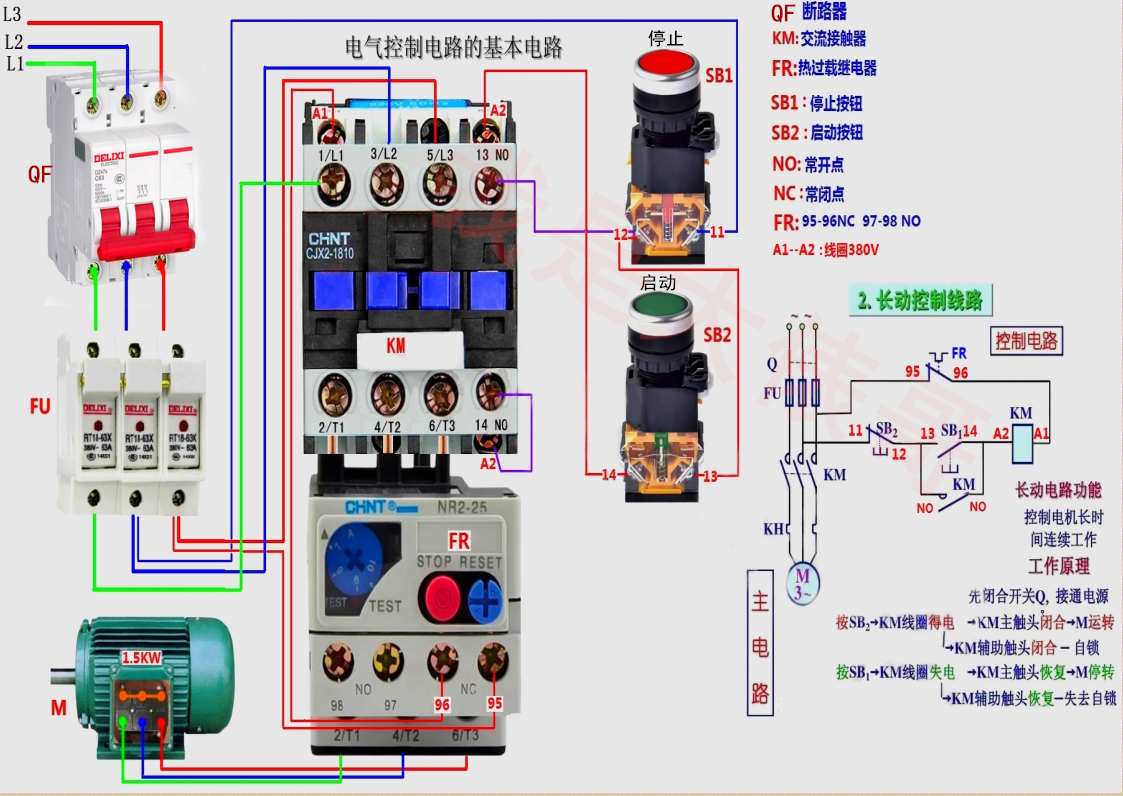

完整的自锁控制

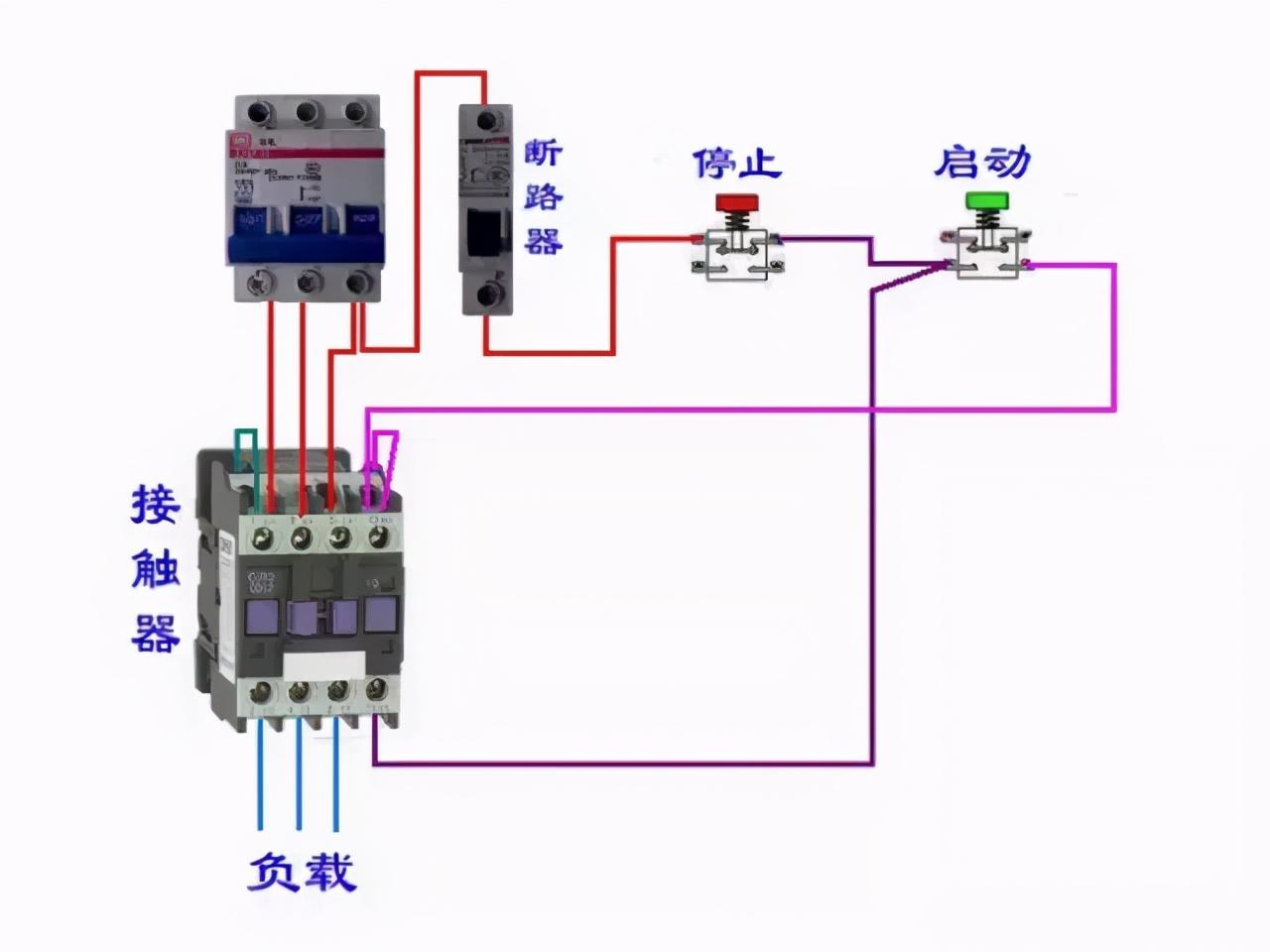

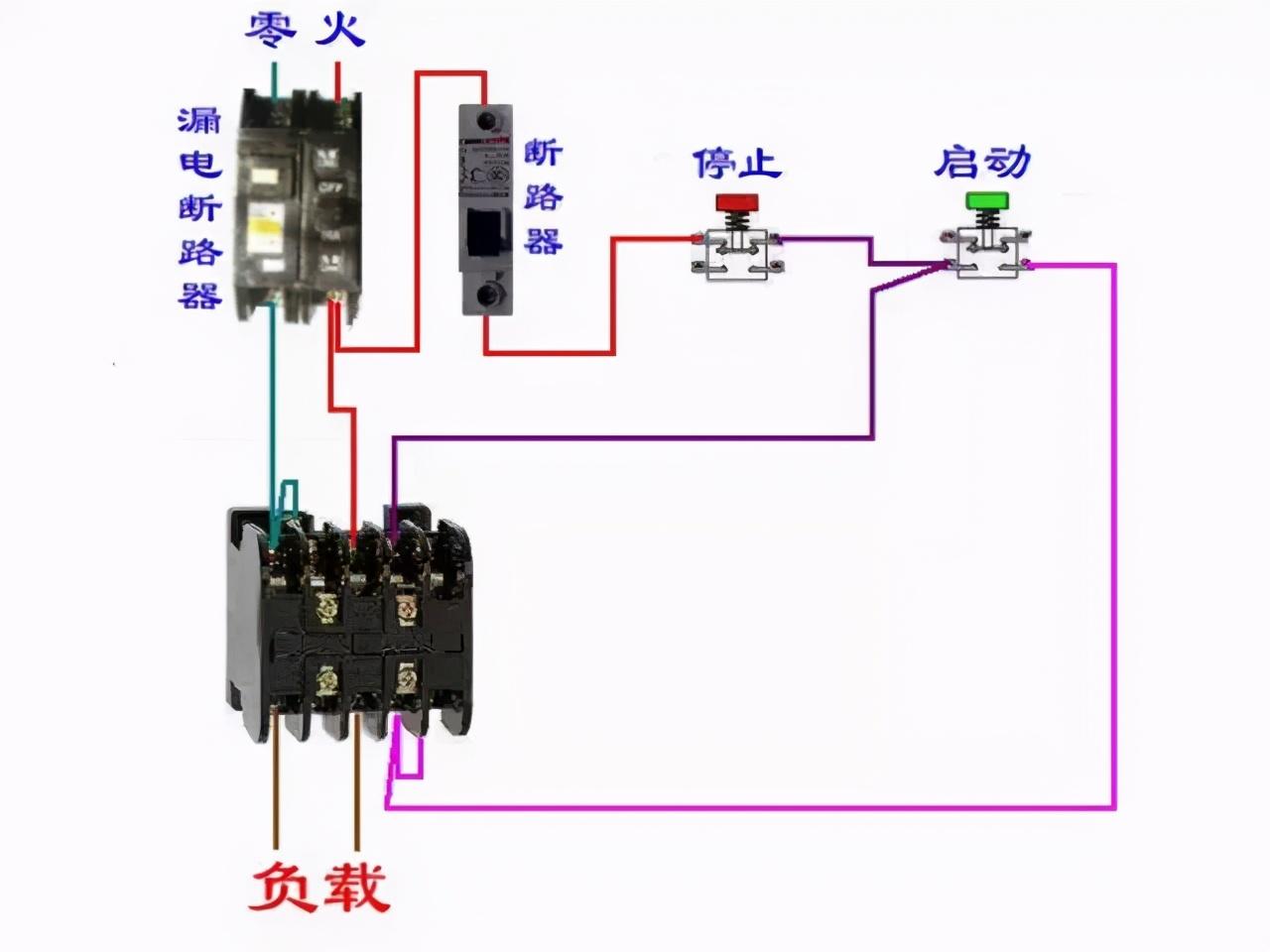

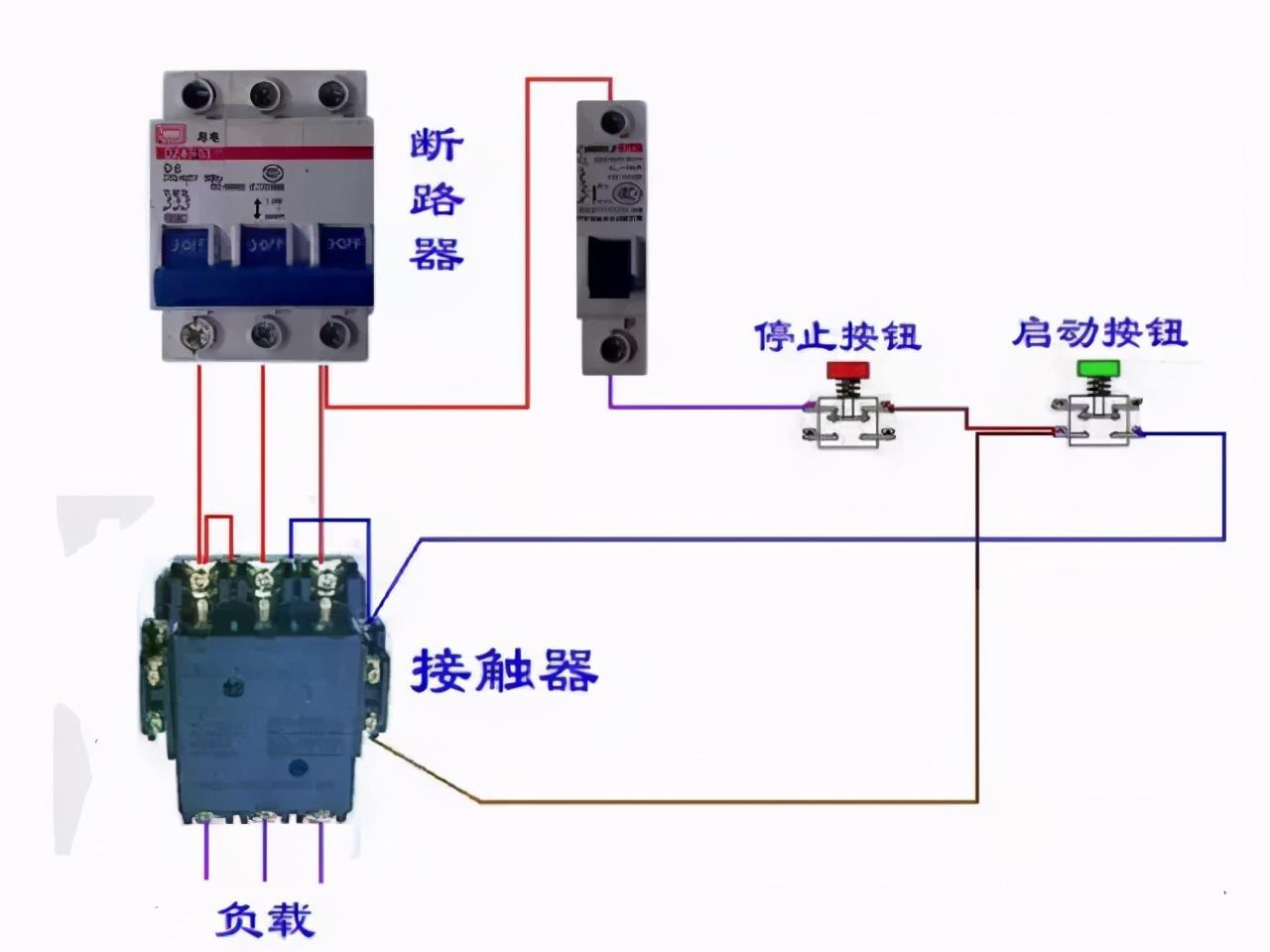

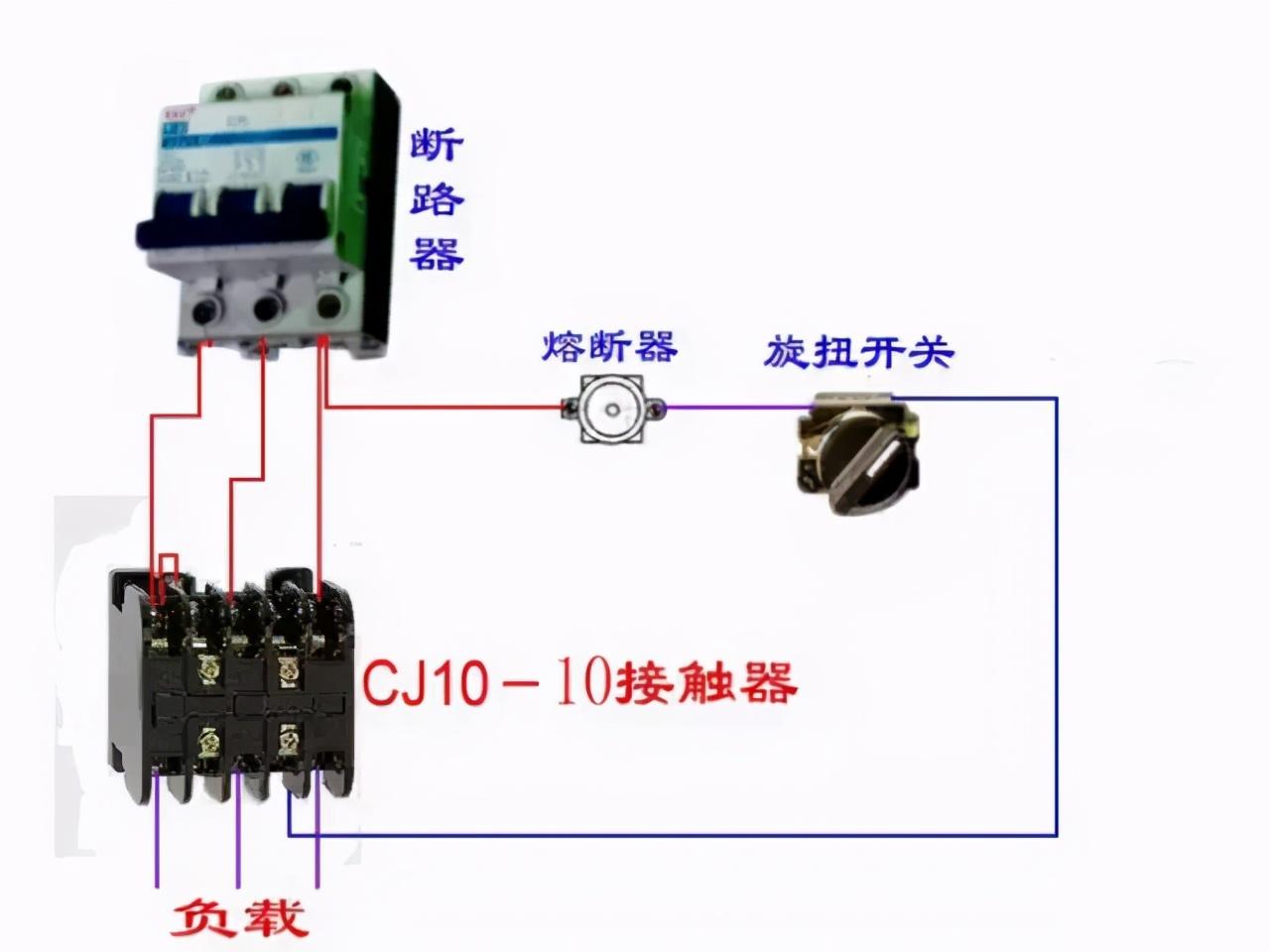

简易启停电路

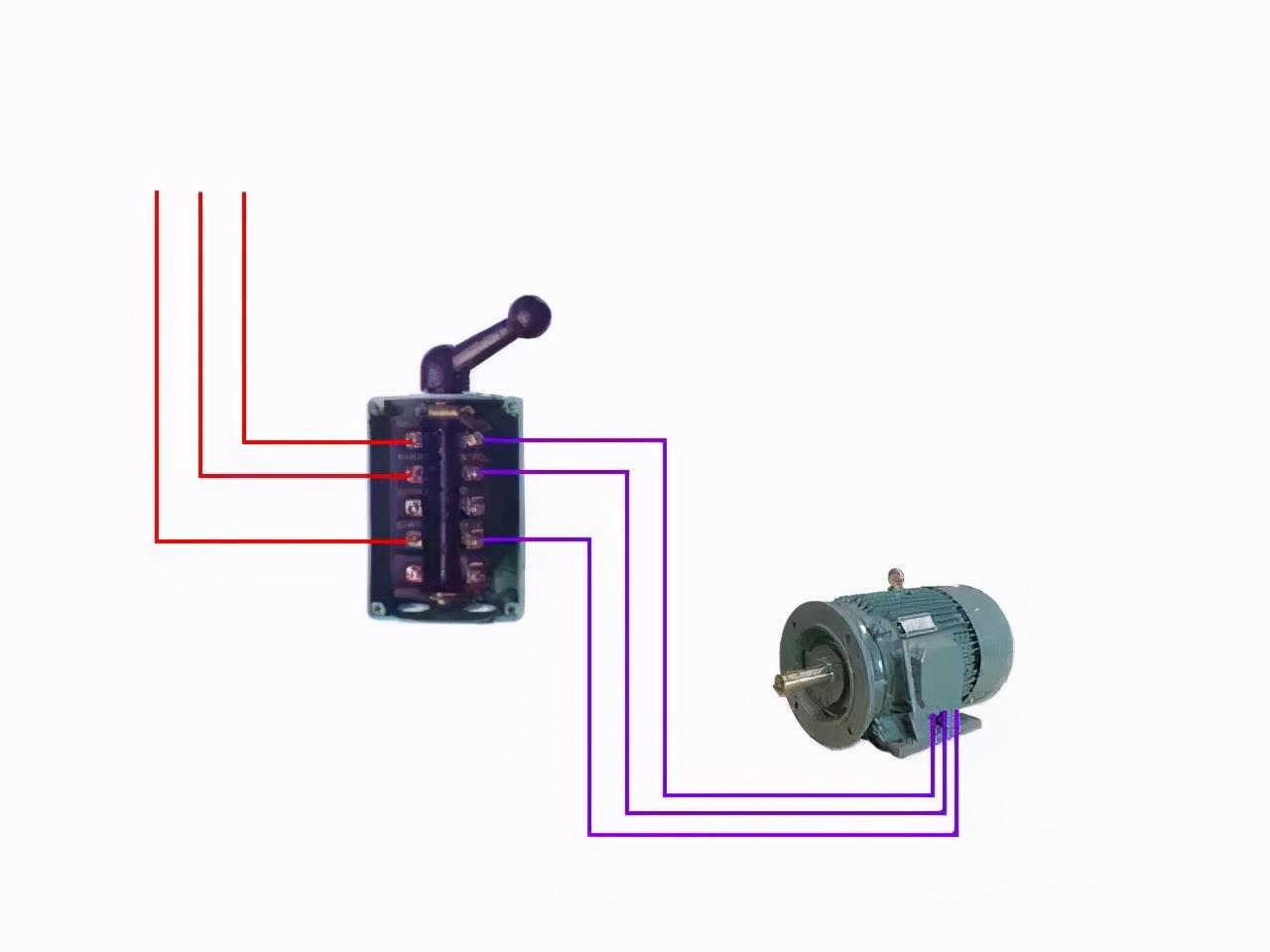

倒顺开关控制三相电机

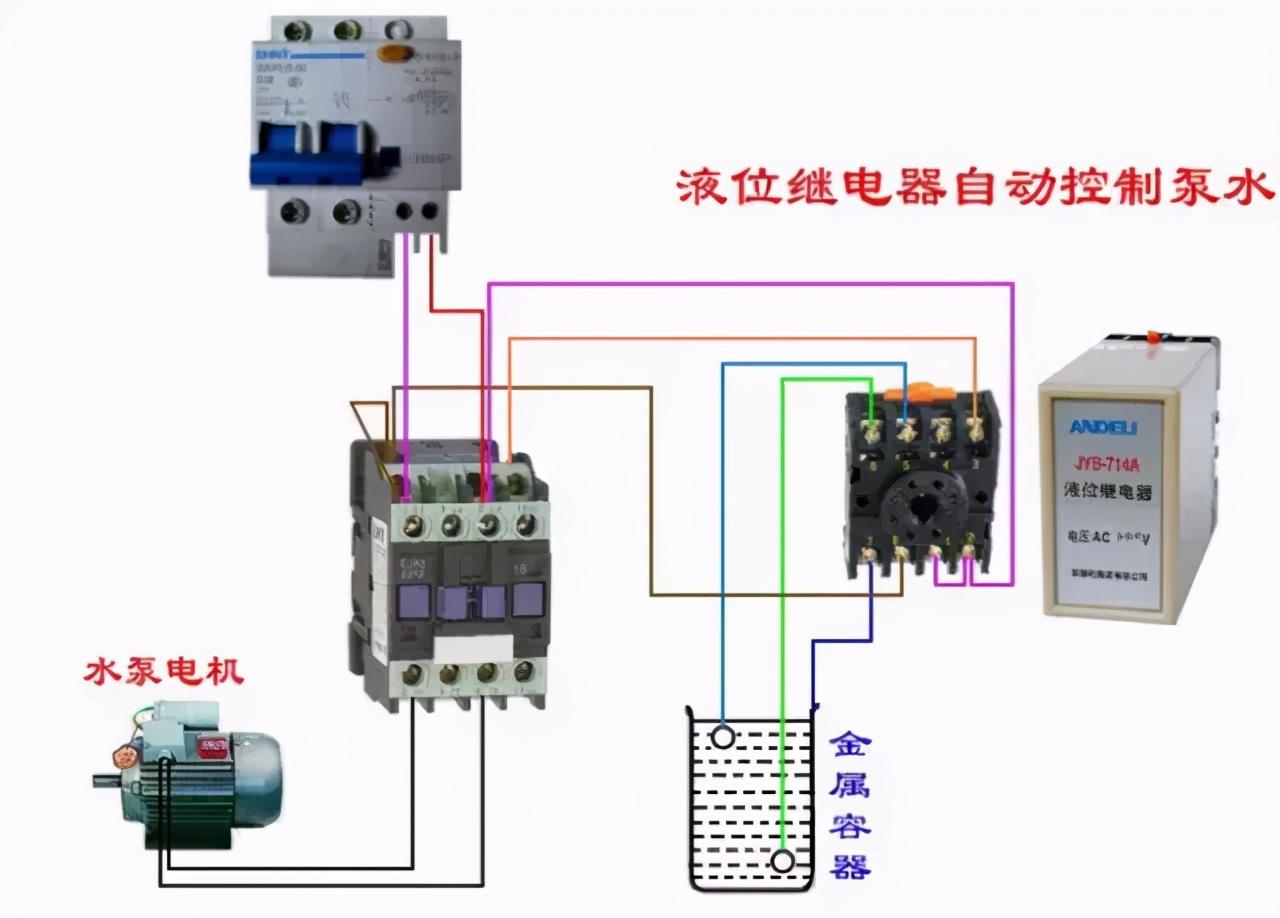

液位继电器的接线

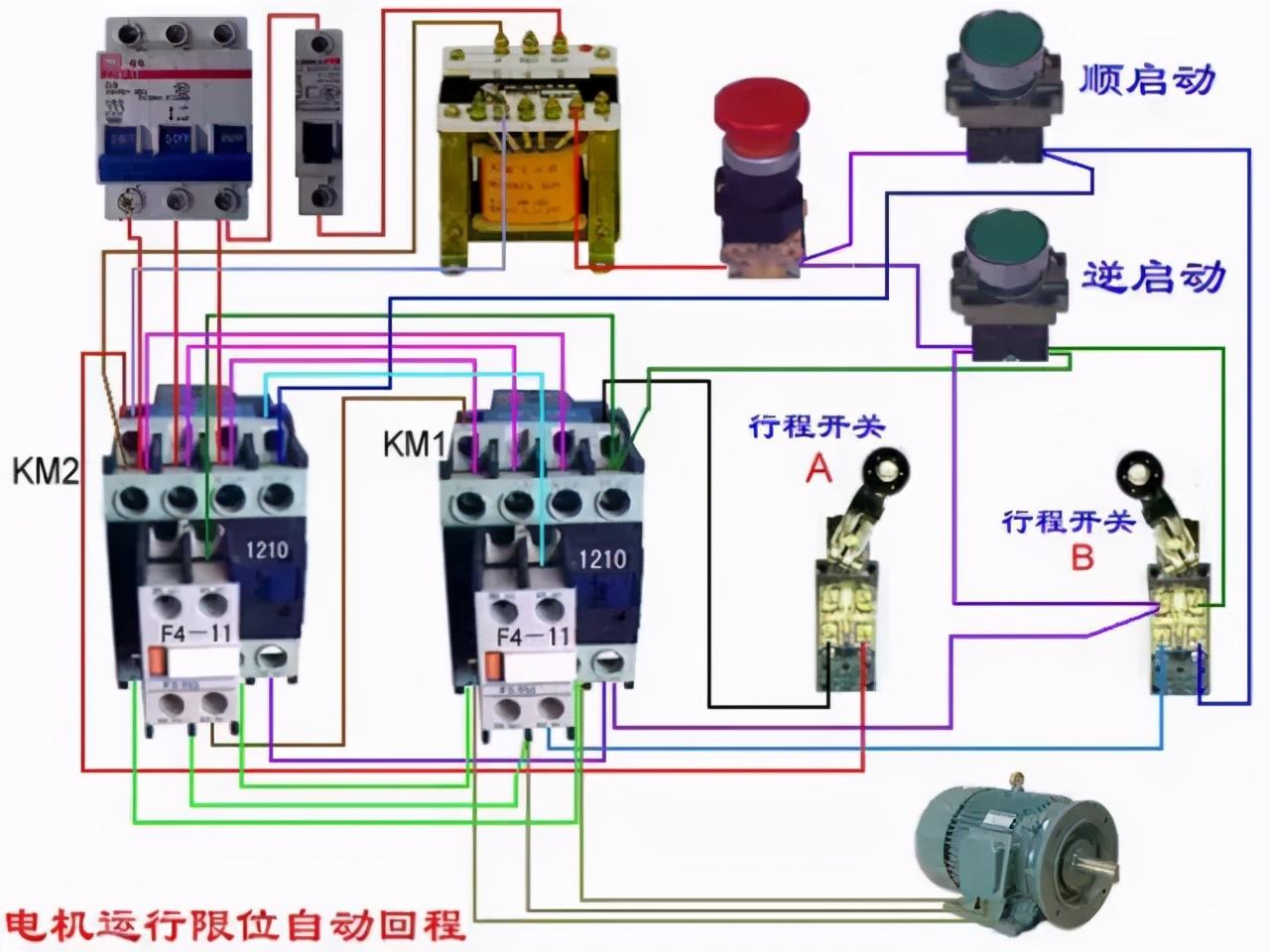

电机运行限位自动回程

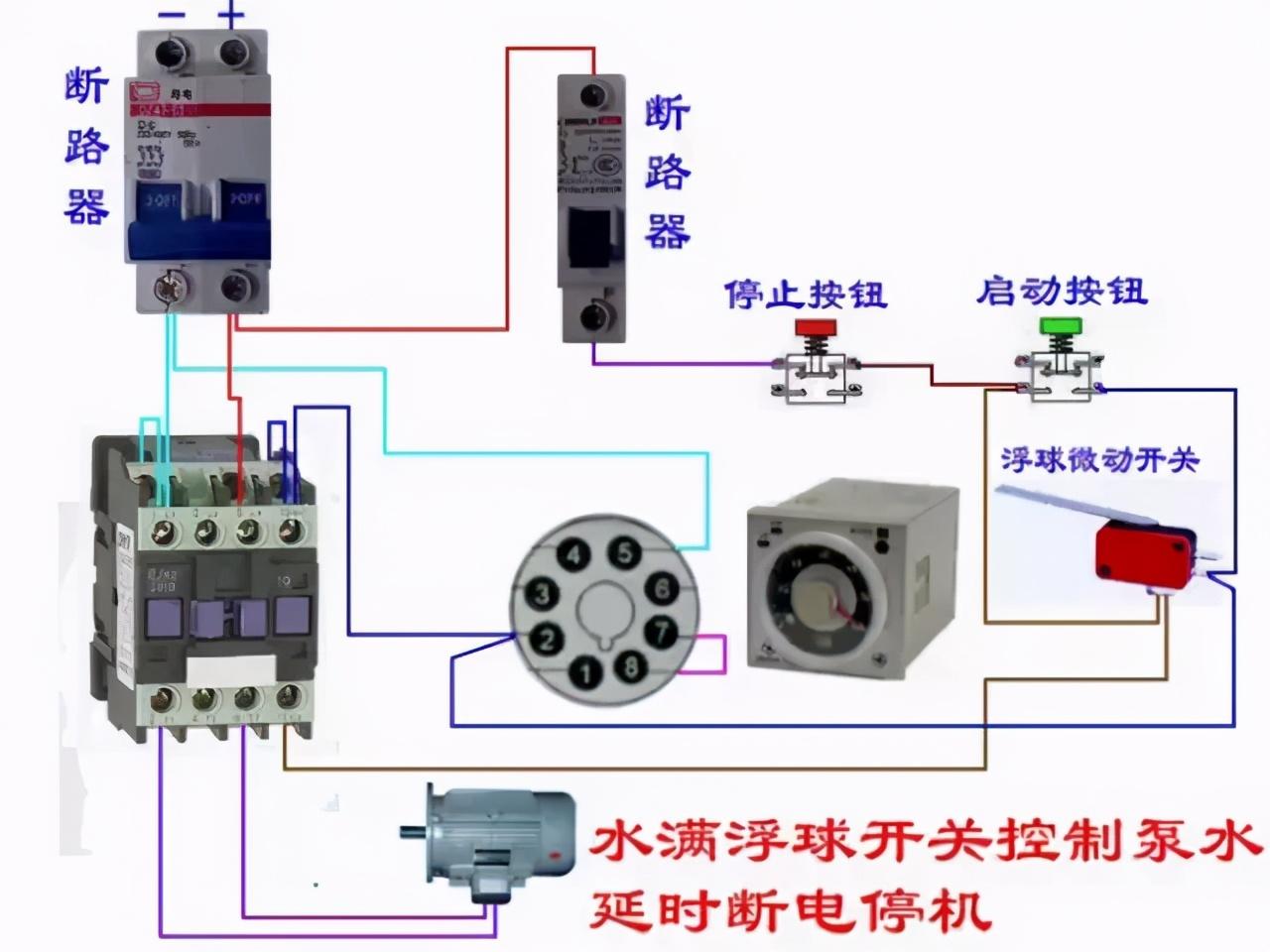

浮球开关的接线

电动机间歇运行电路

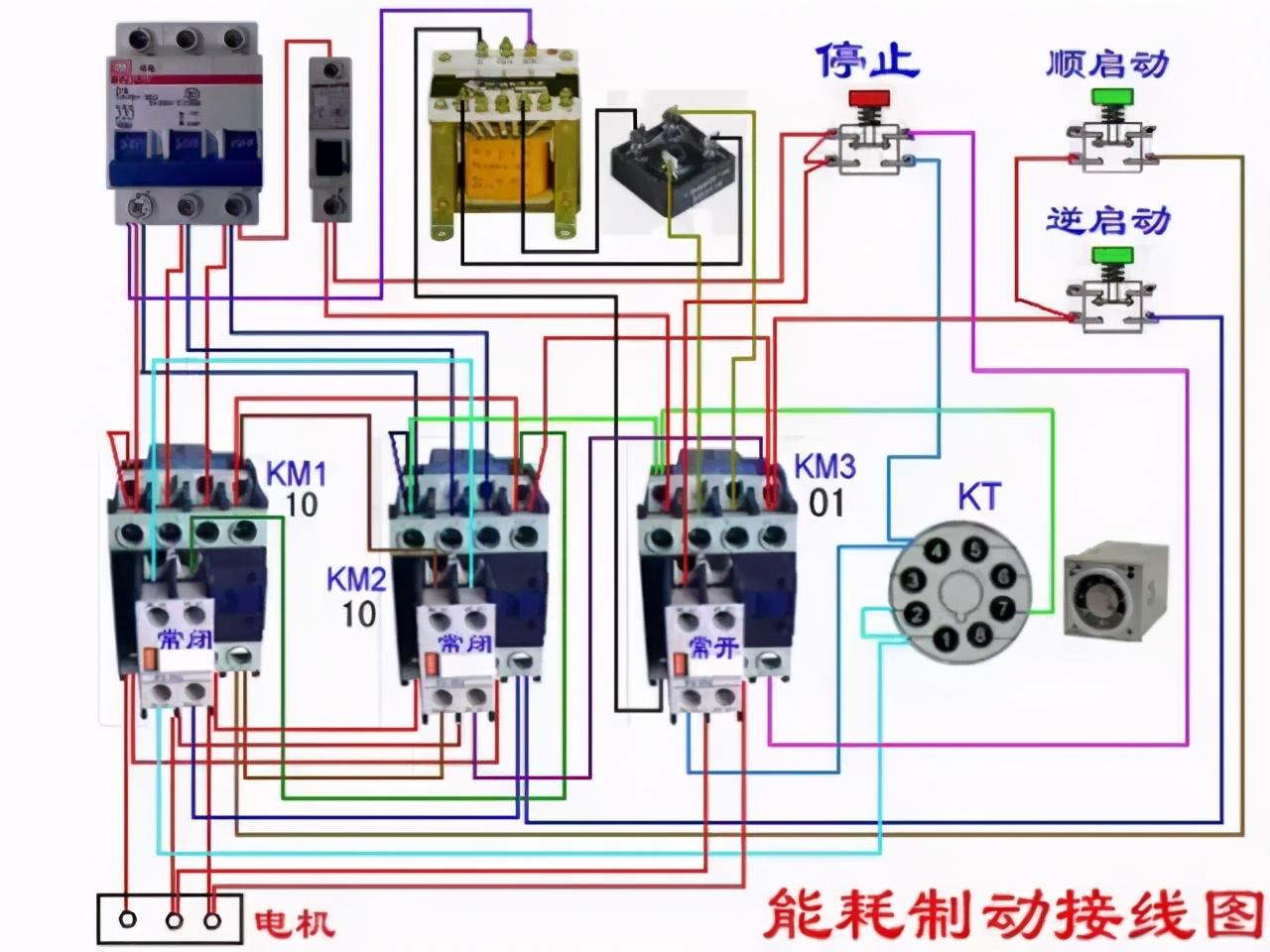

能耗制动接线图

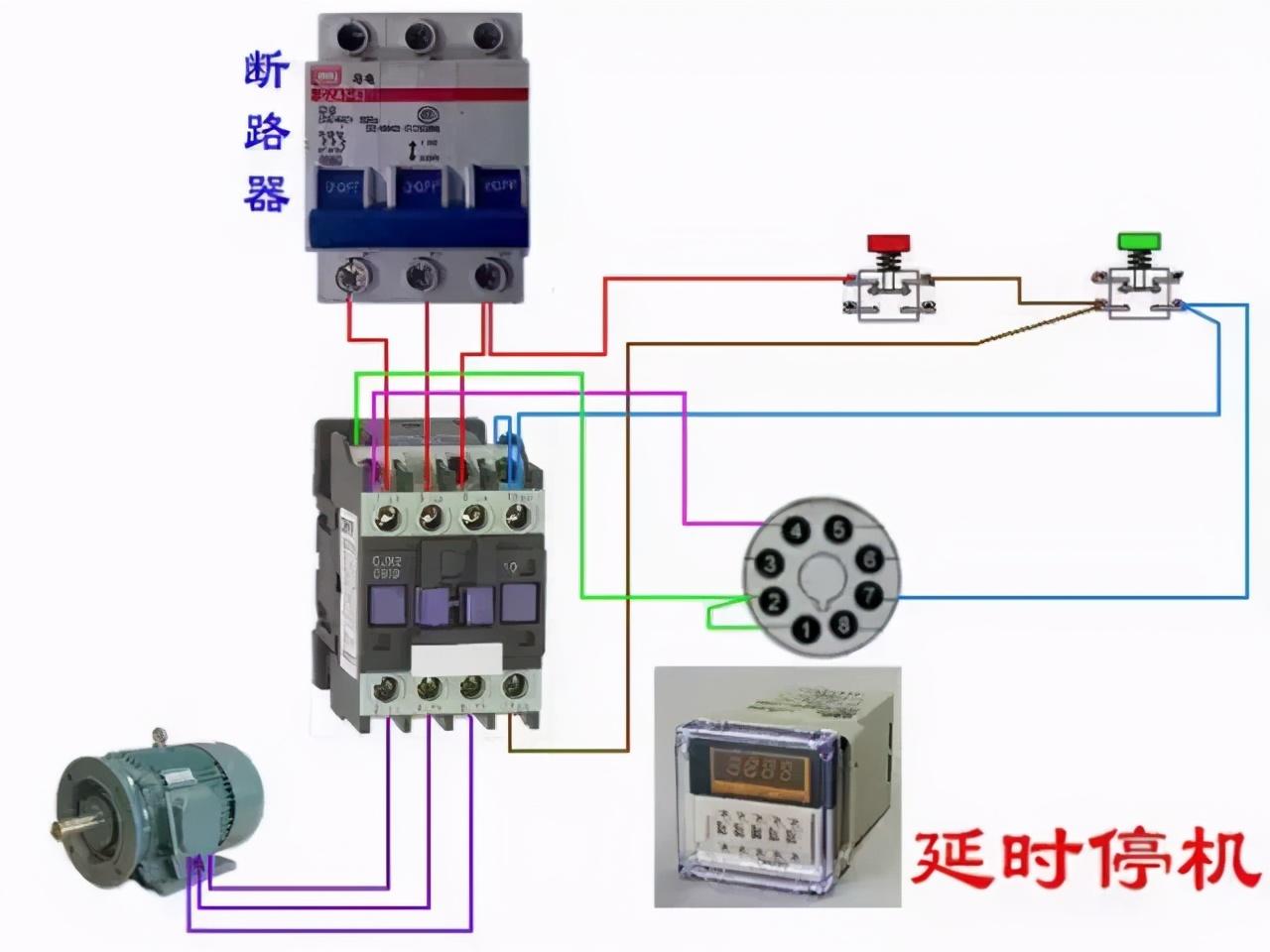

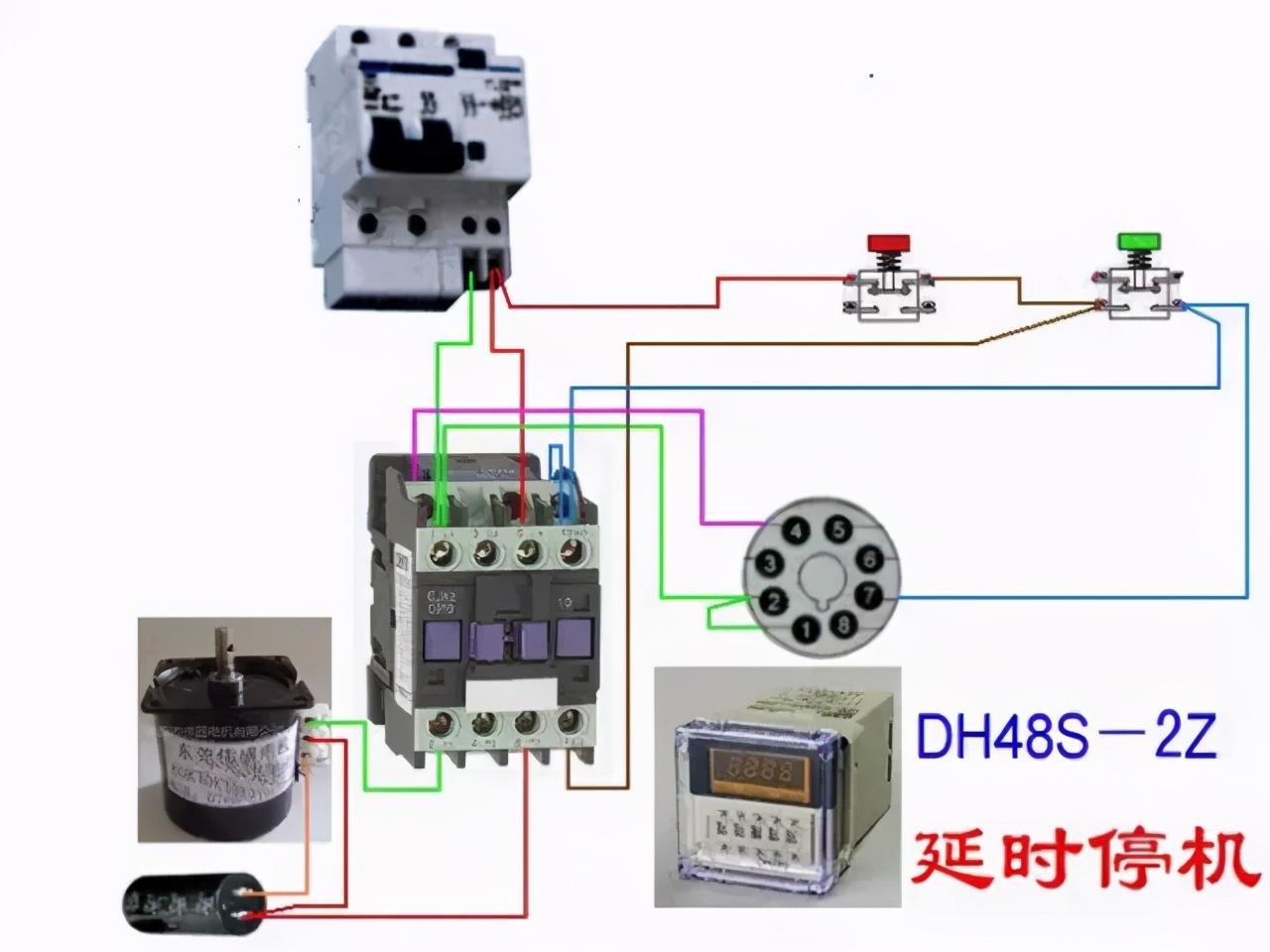

延时停机控制电路

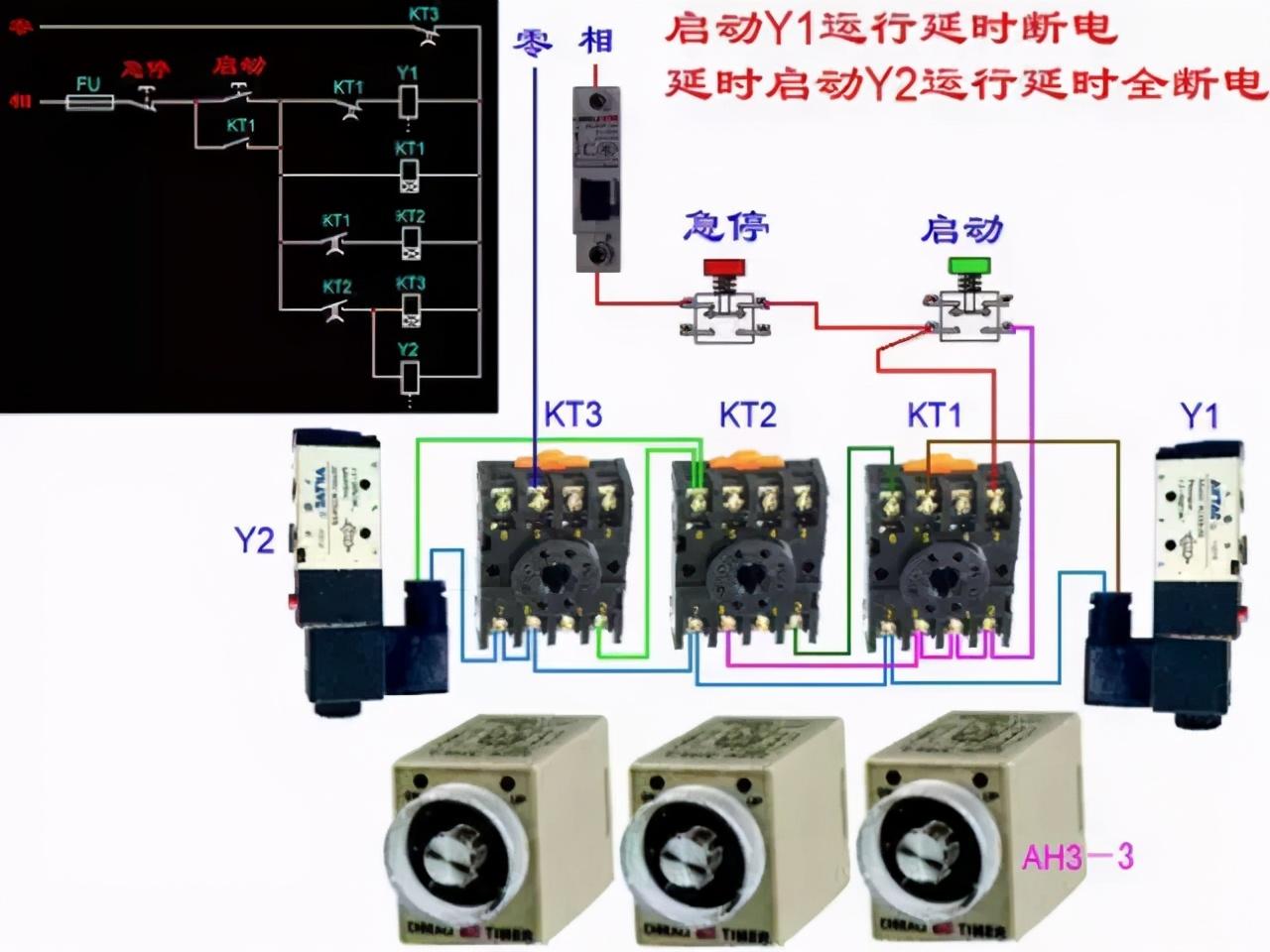

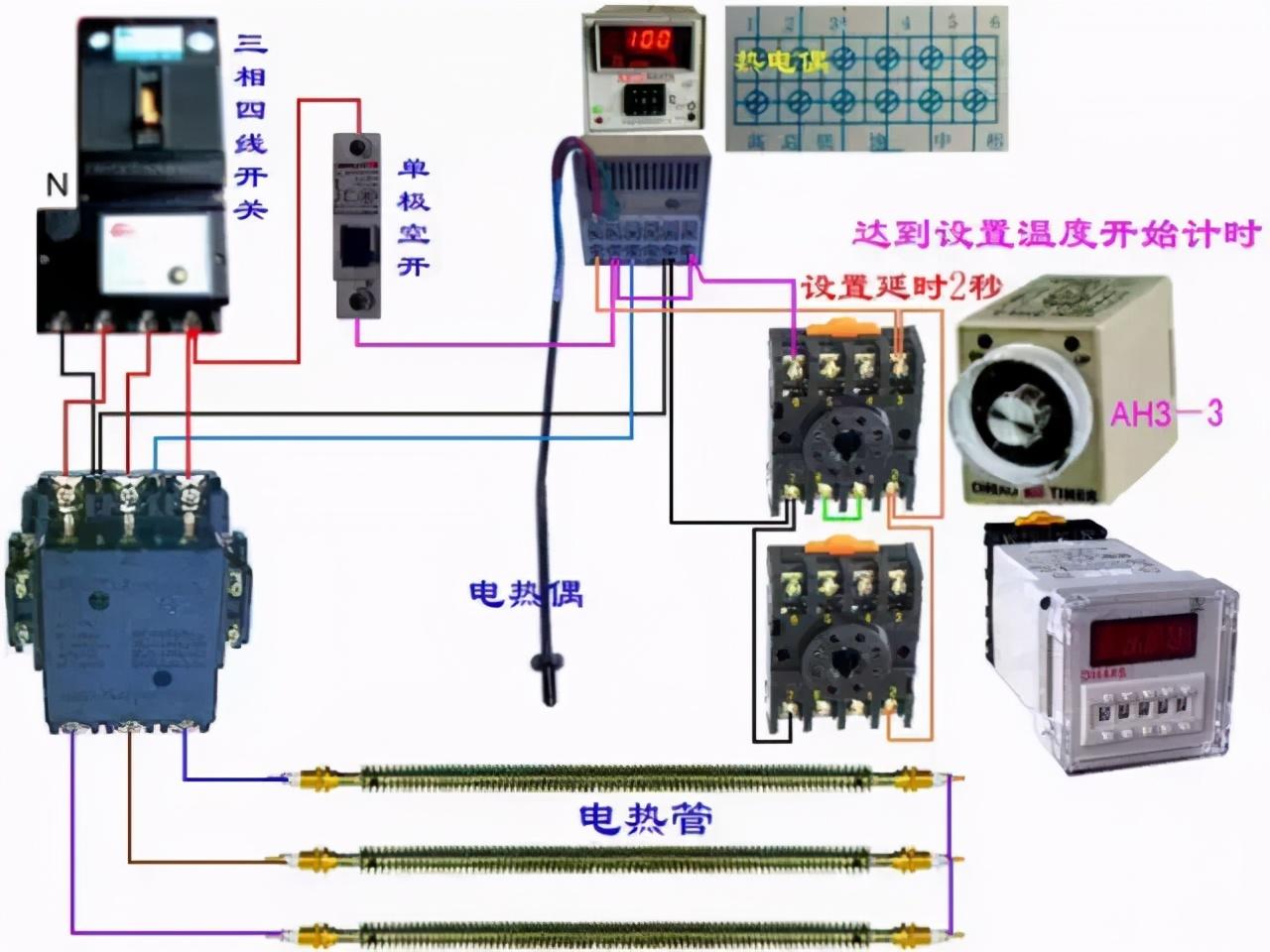

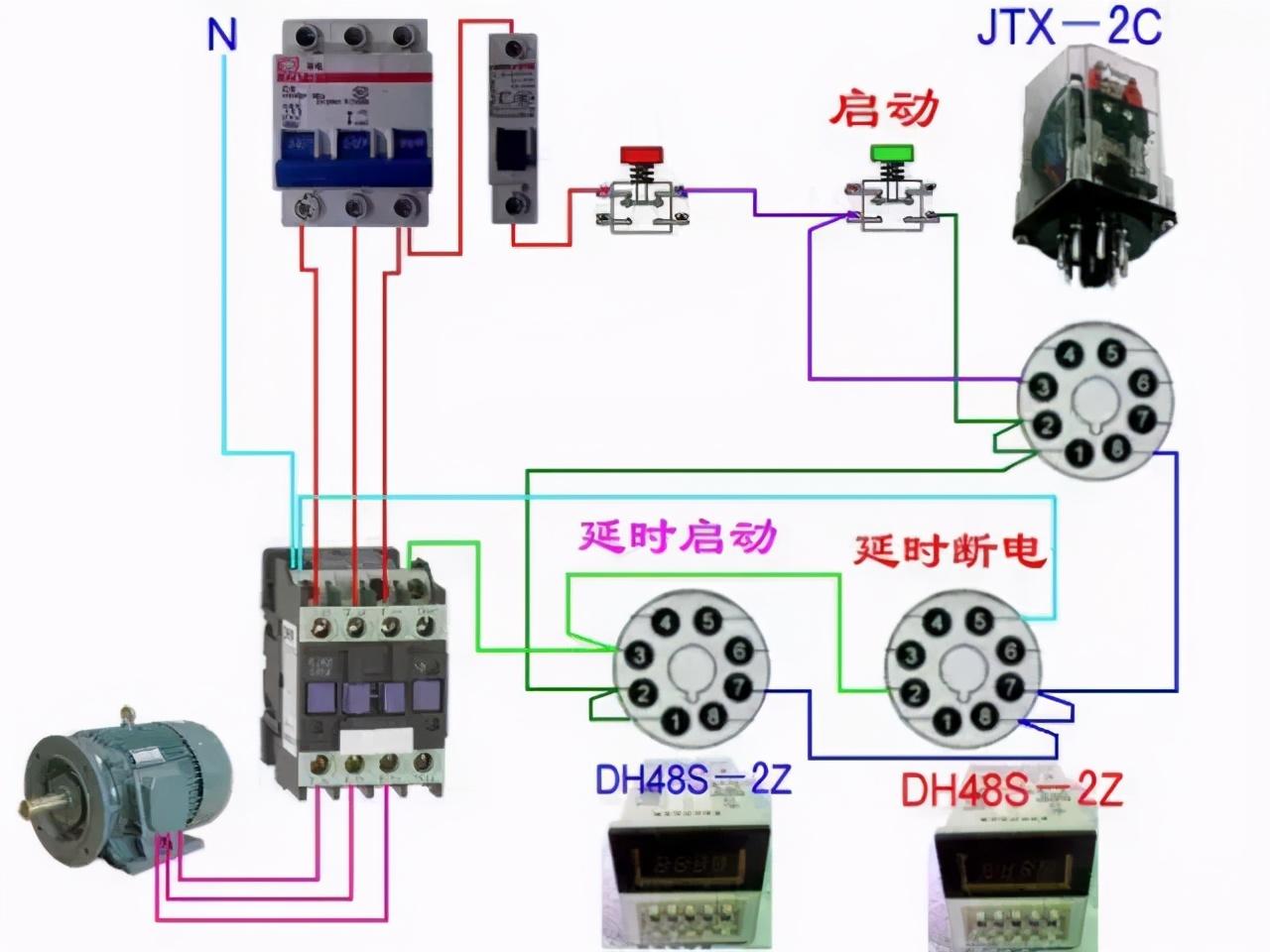

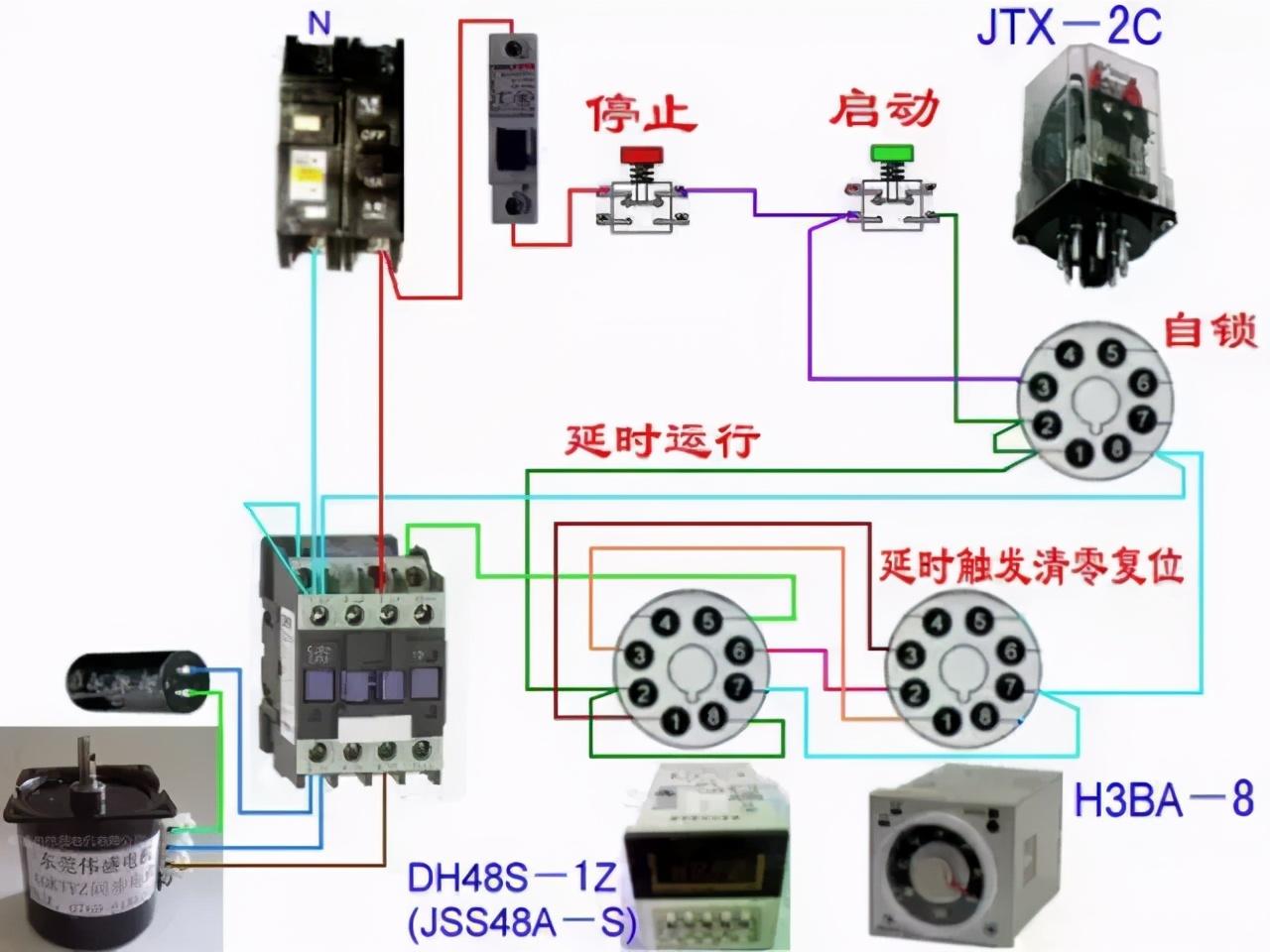

延时启动加延时断电

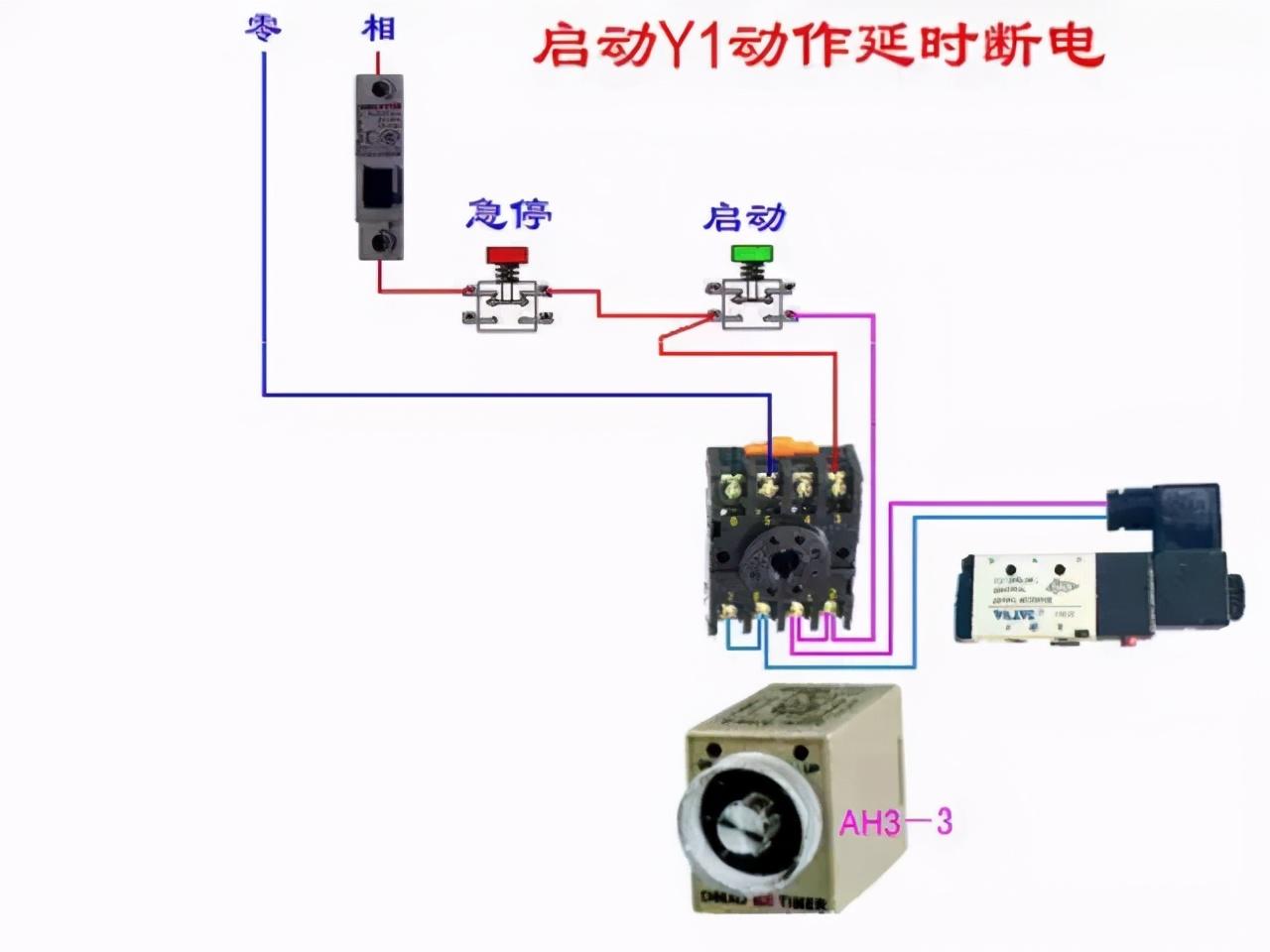

时间继电器控制电磁阀的接线

延时停机电路

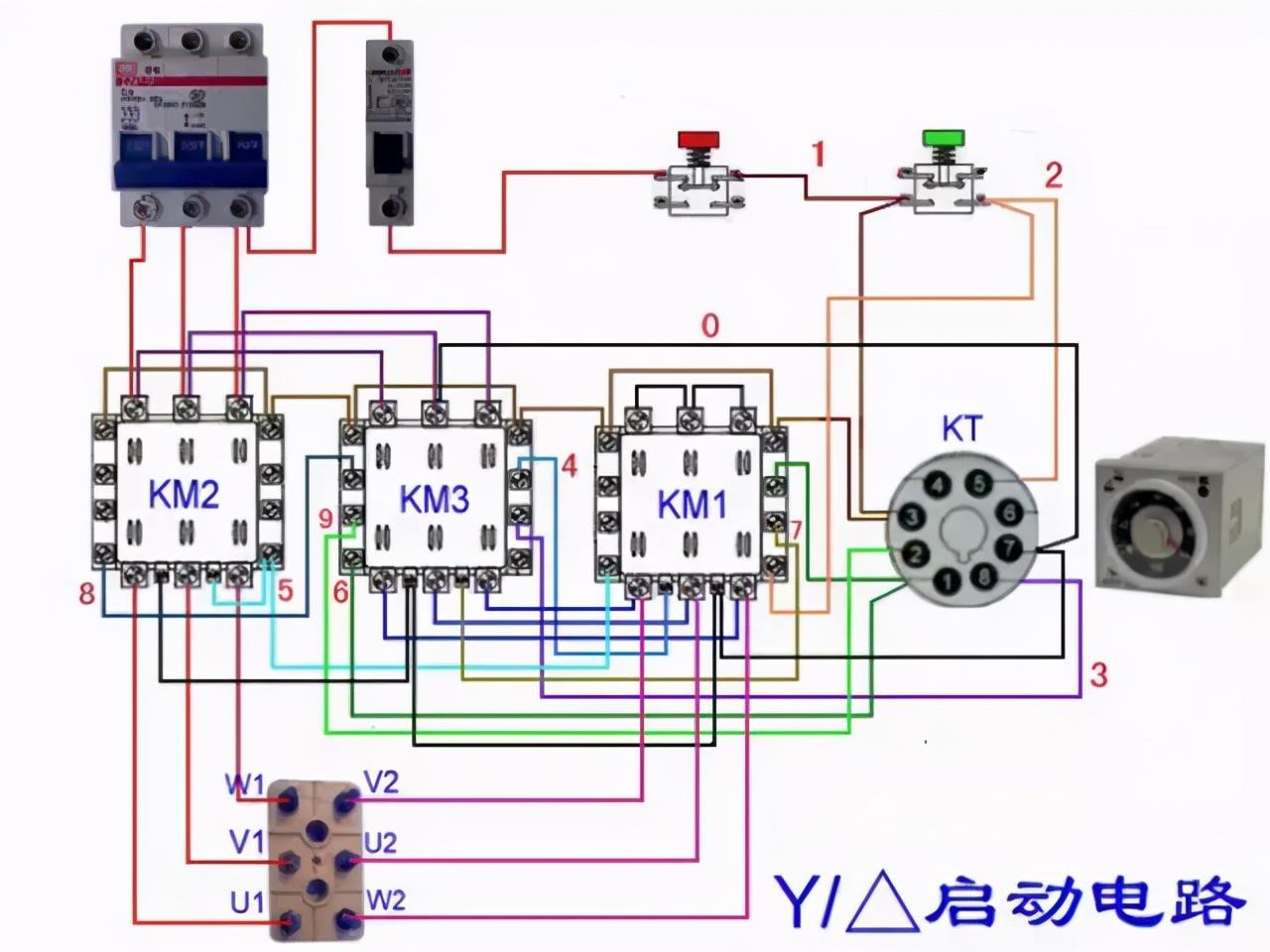

星三角启动电路

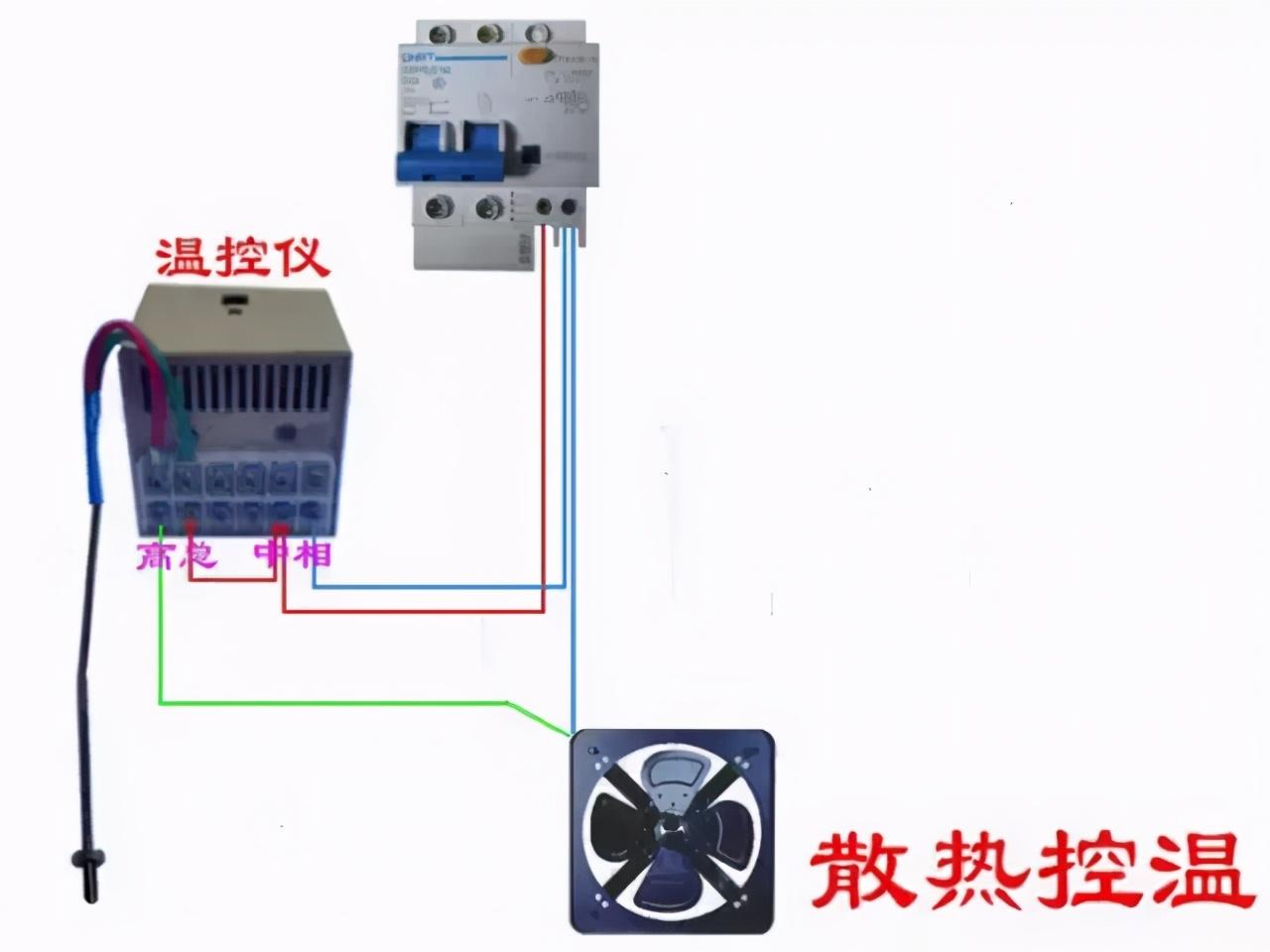

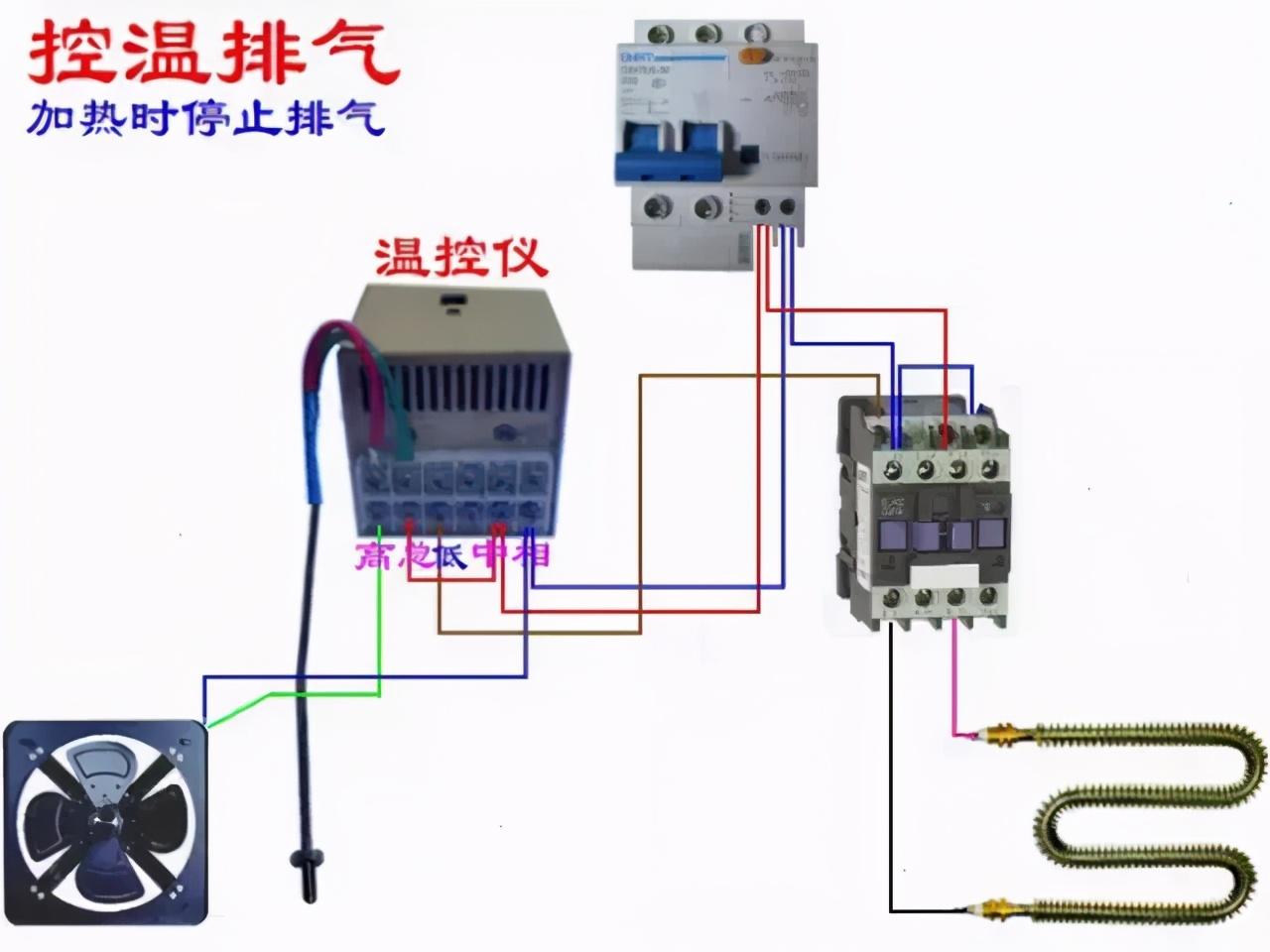

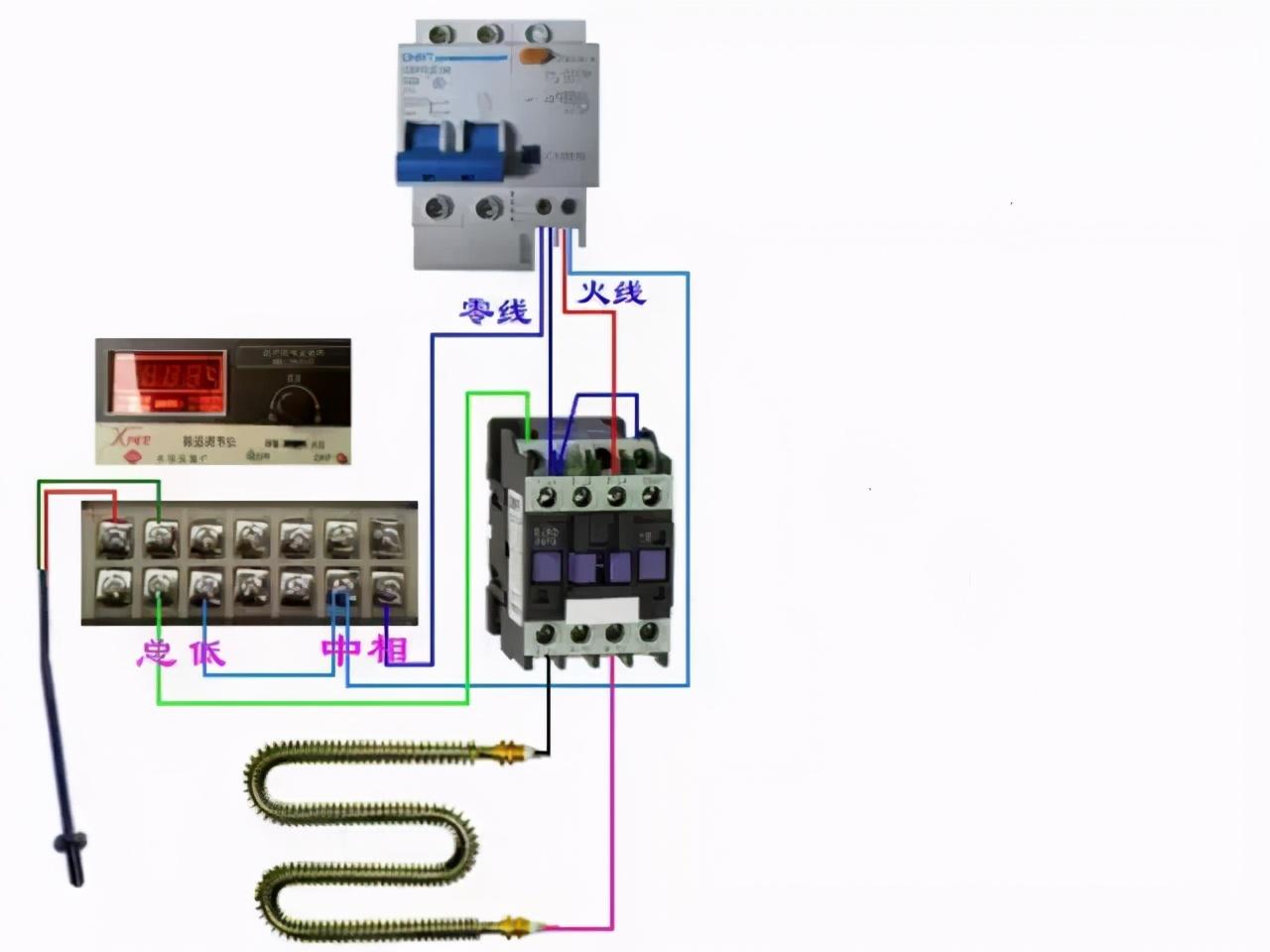

温控器的接线

延时电路

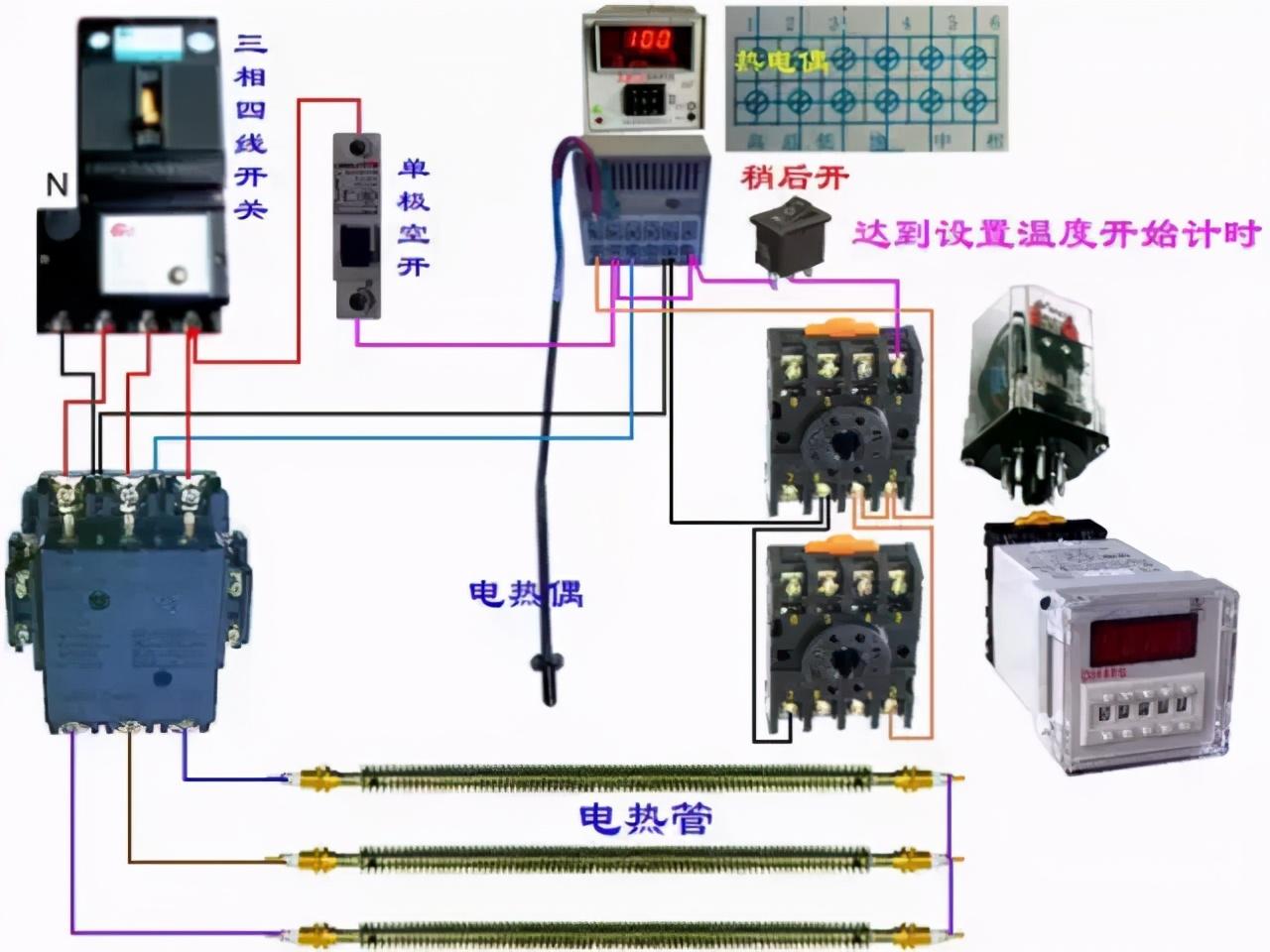

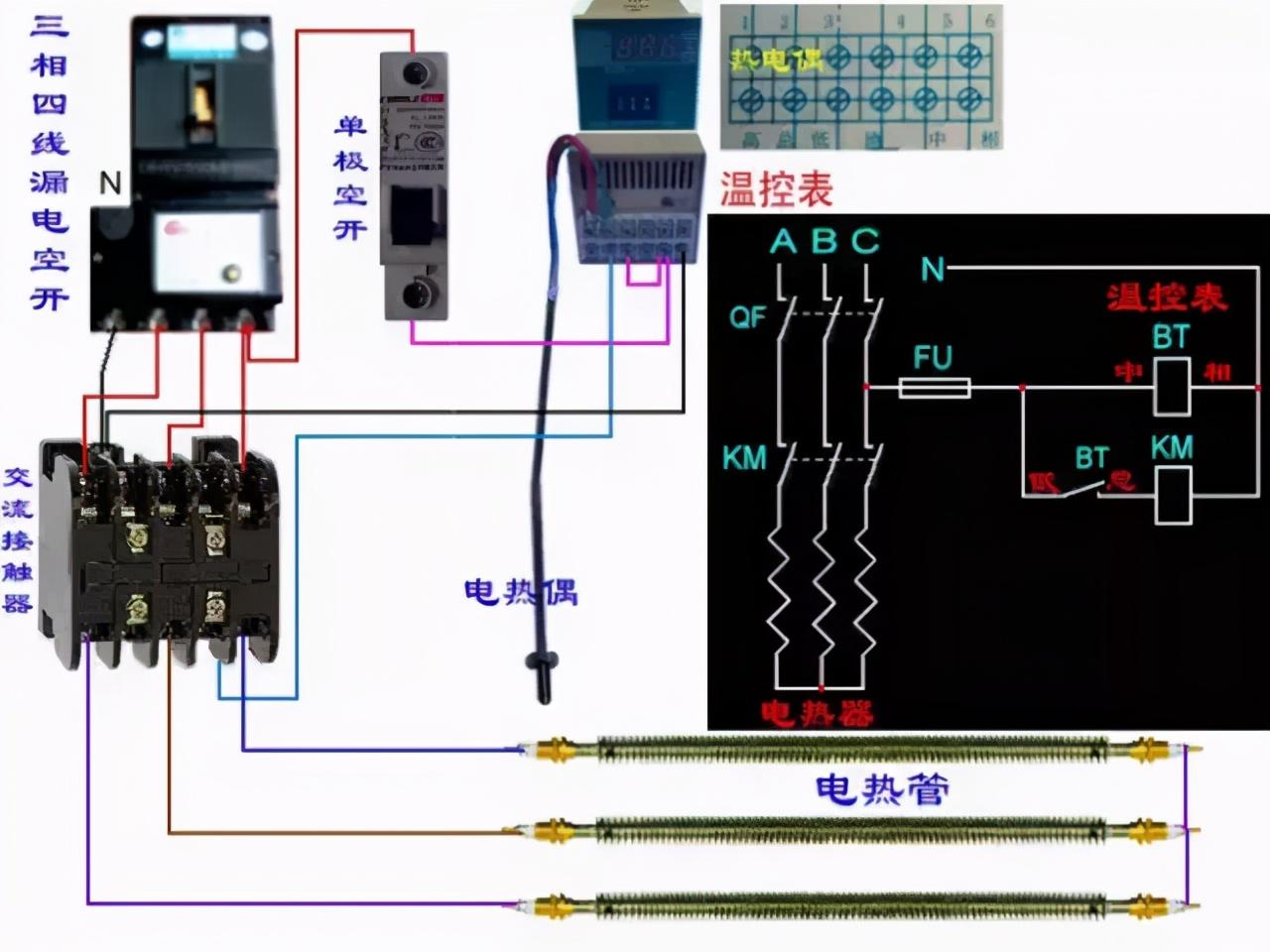

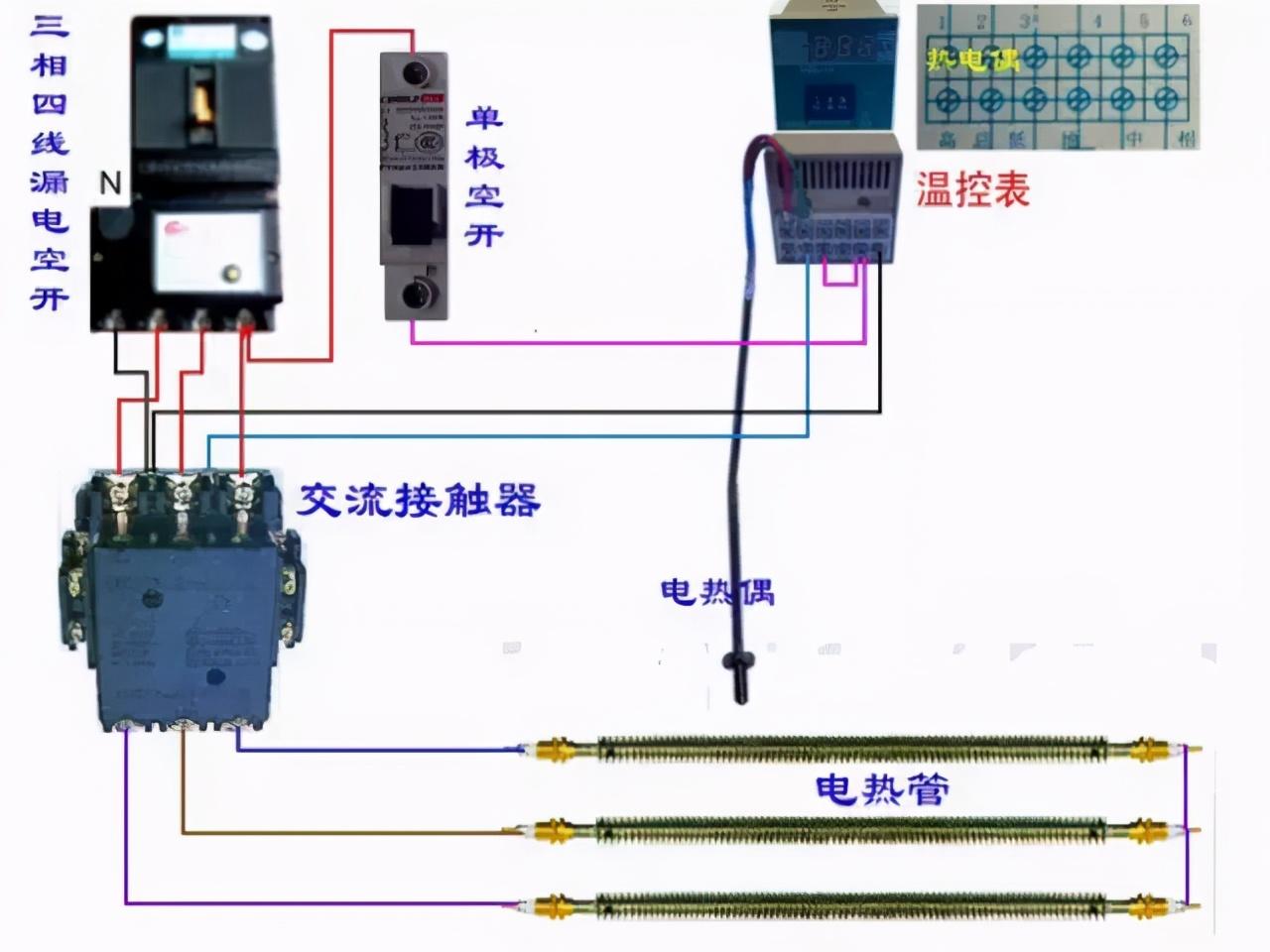

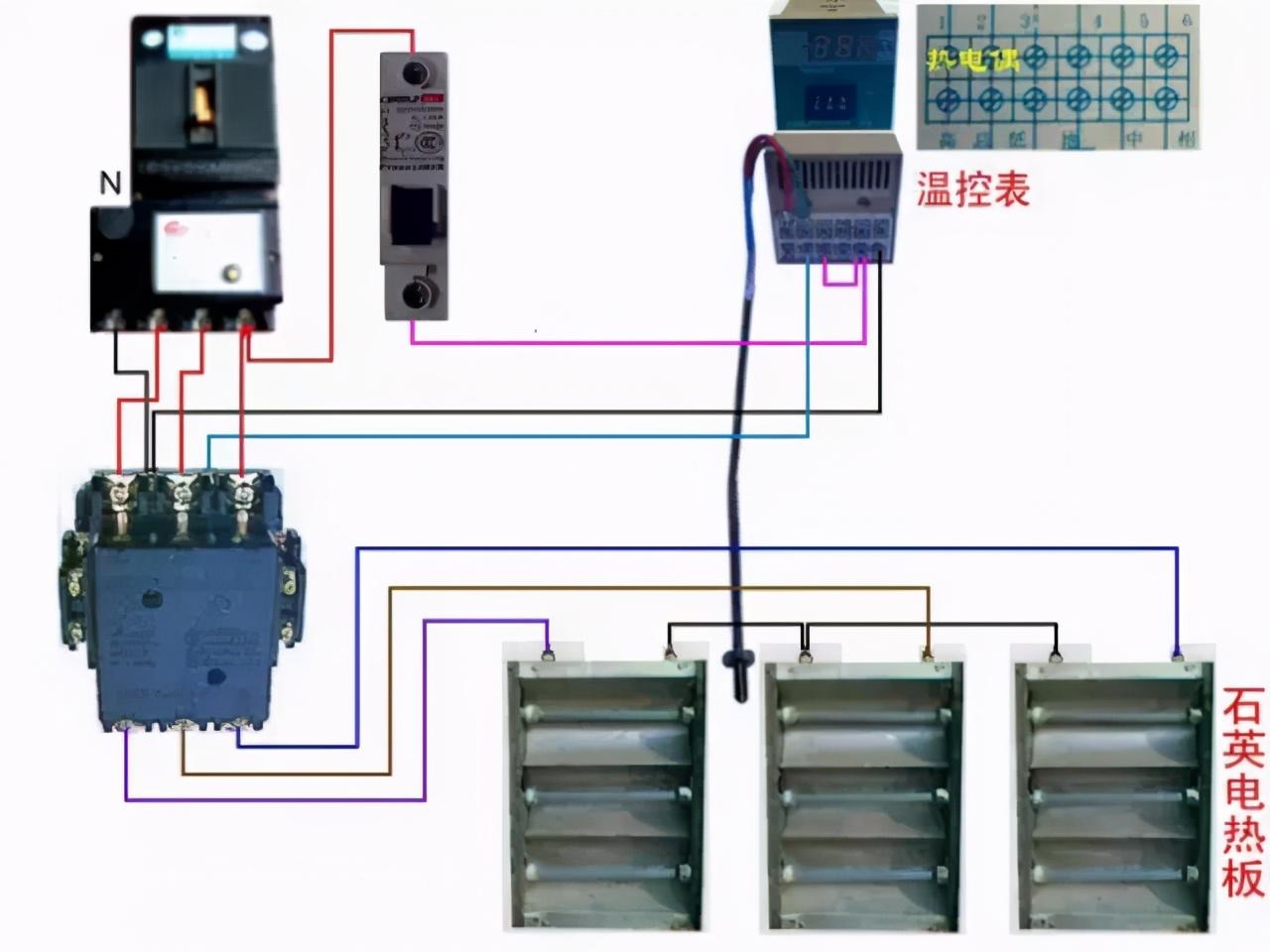

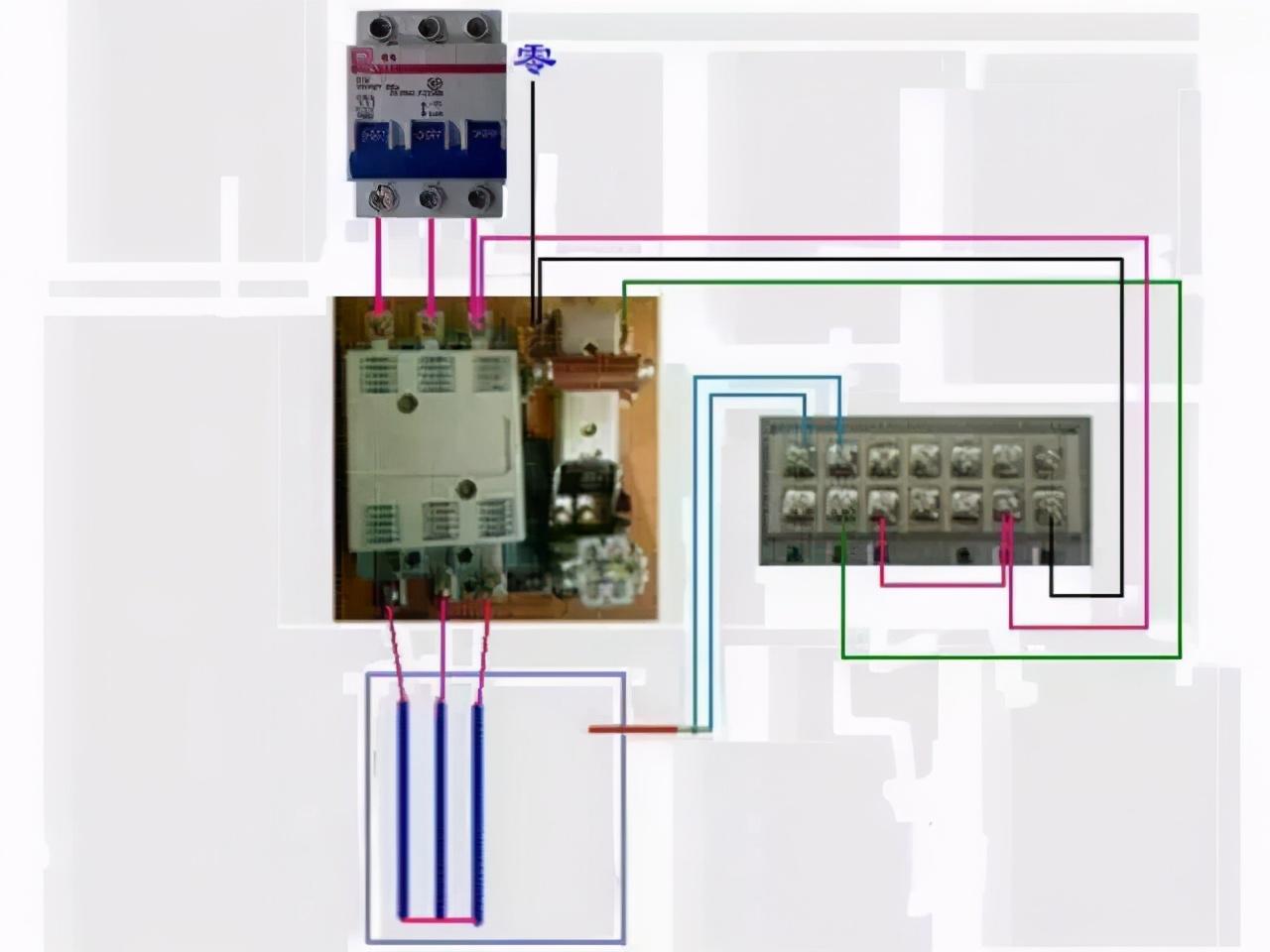

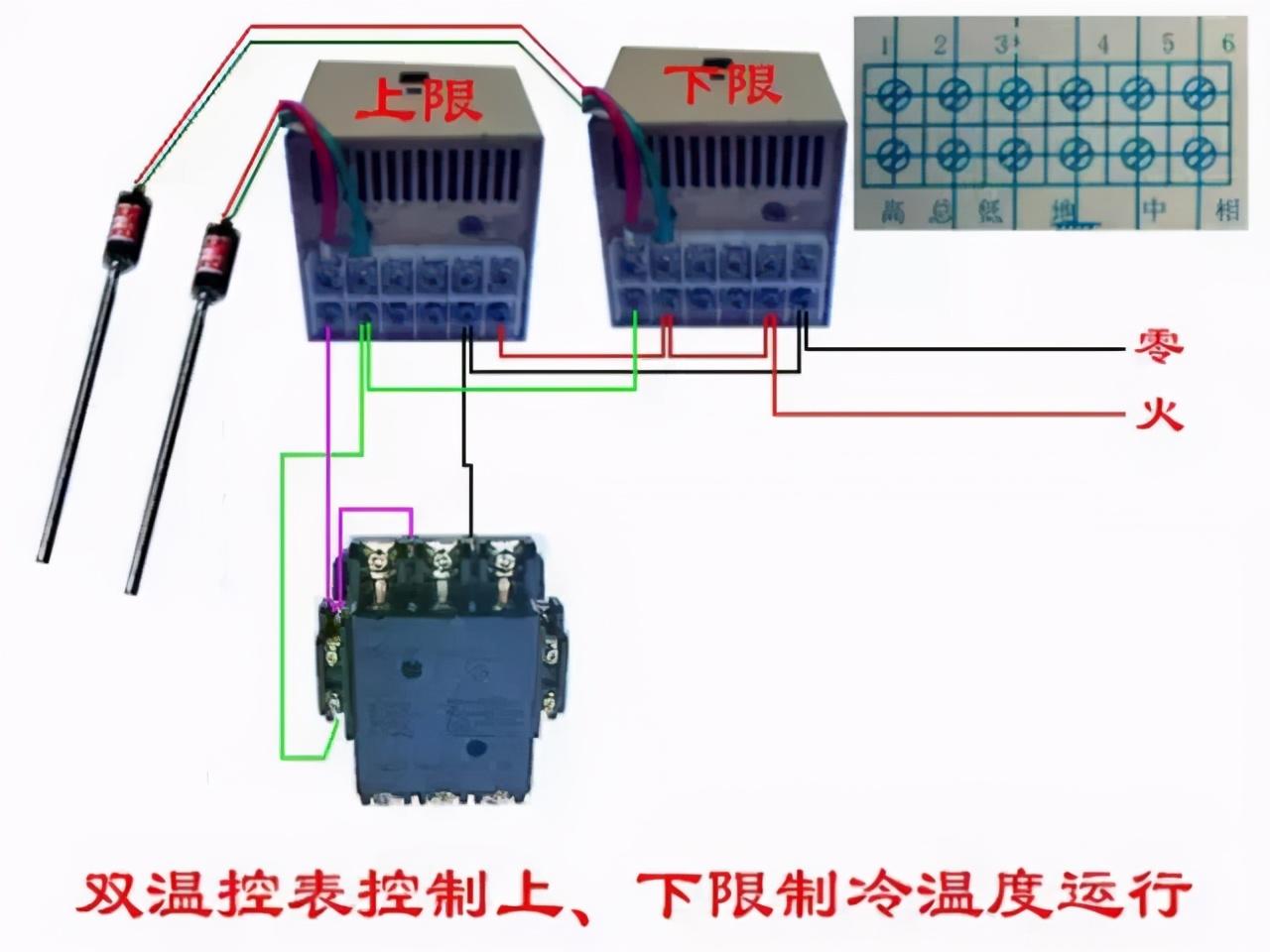

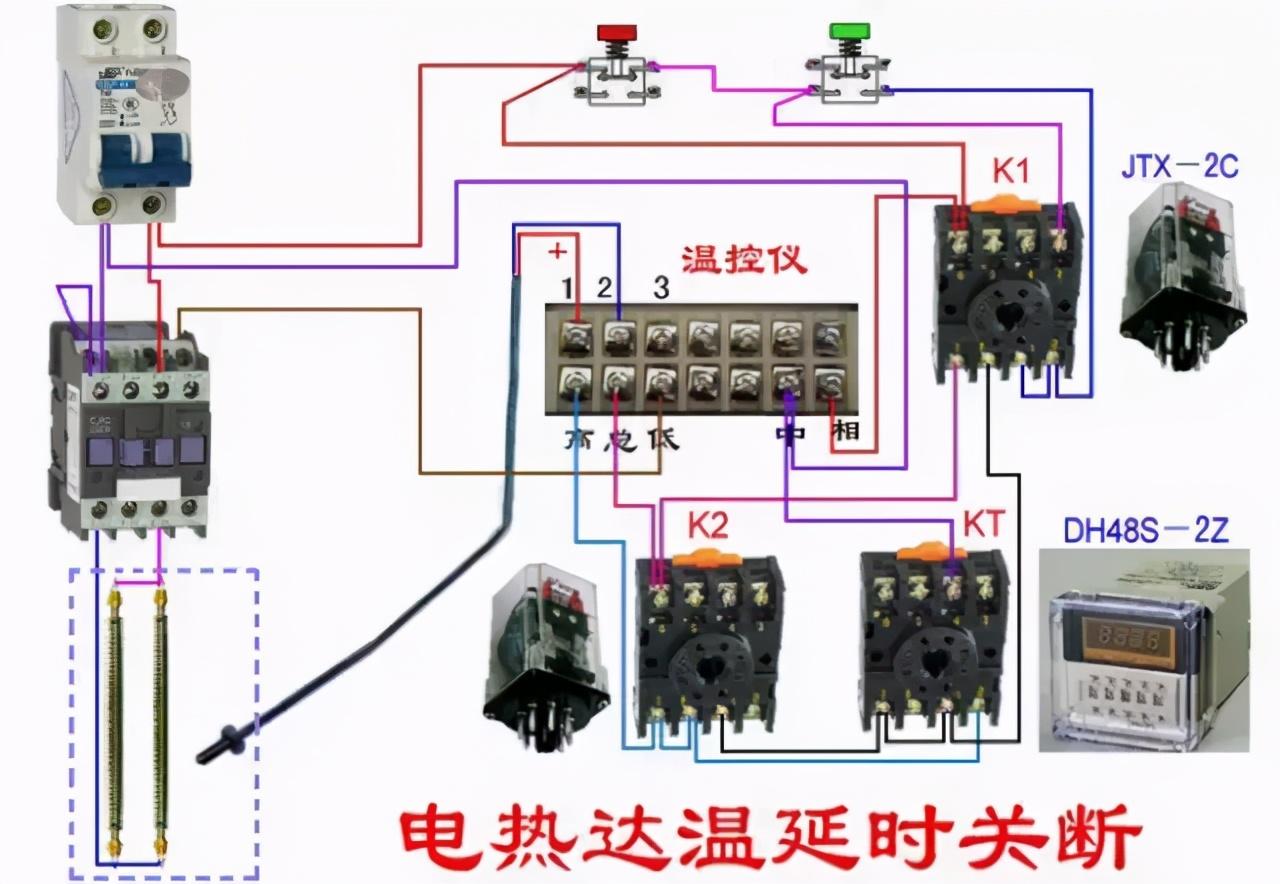

温控表的接线

温控表的接线2

温控表的接线3

温控表的接线4

温控表的接线5

温控表的接线6

温控表的接线7

温控表的接线8

温控表的接线9

温控表的接线10

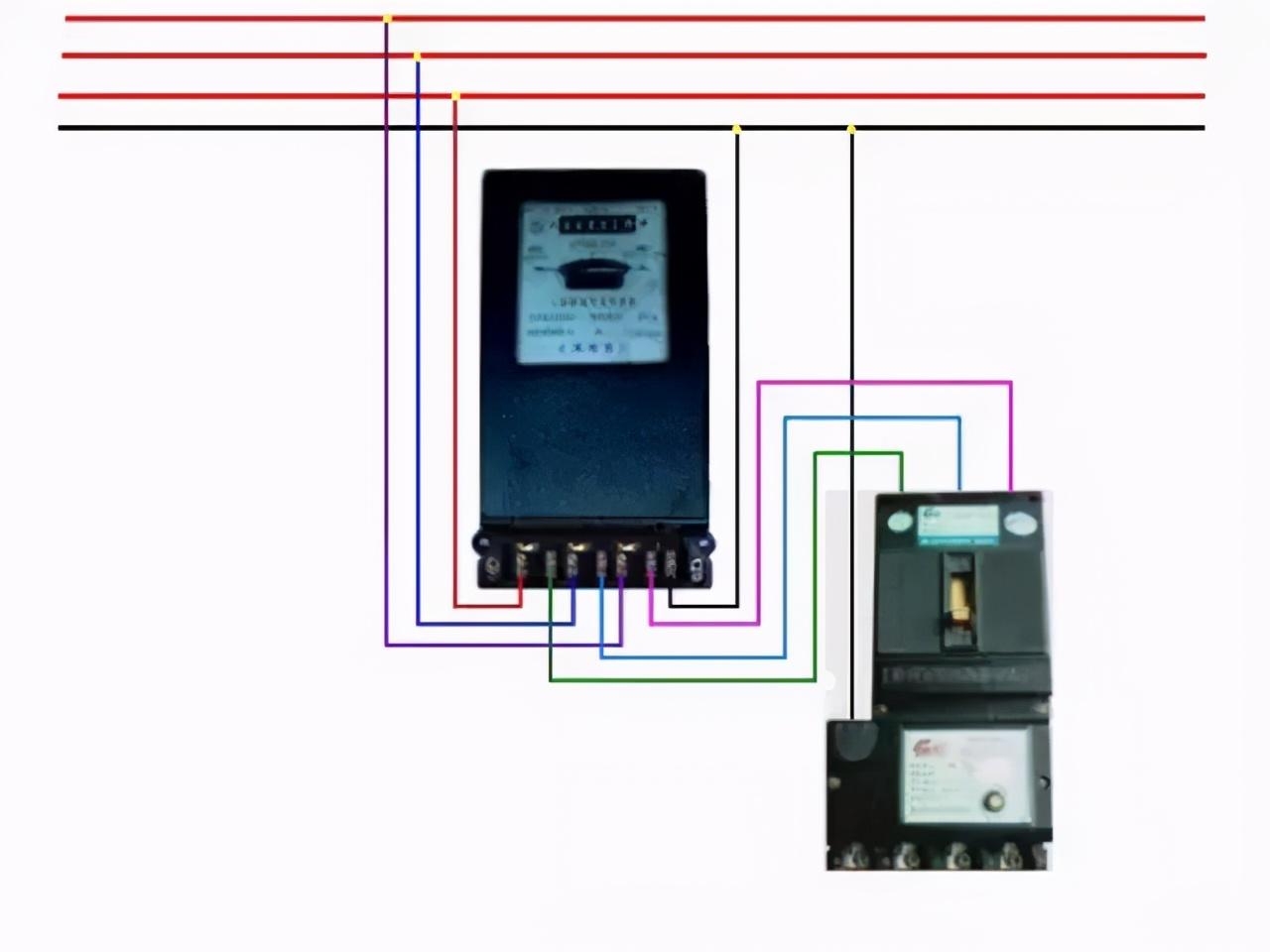

三相电表的接线

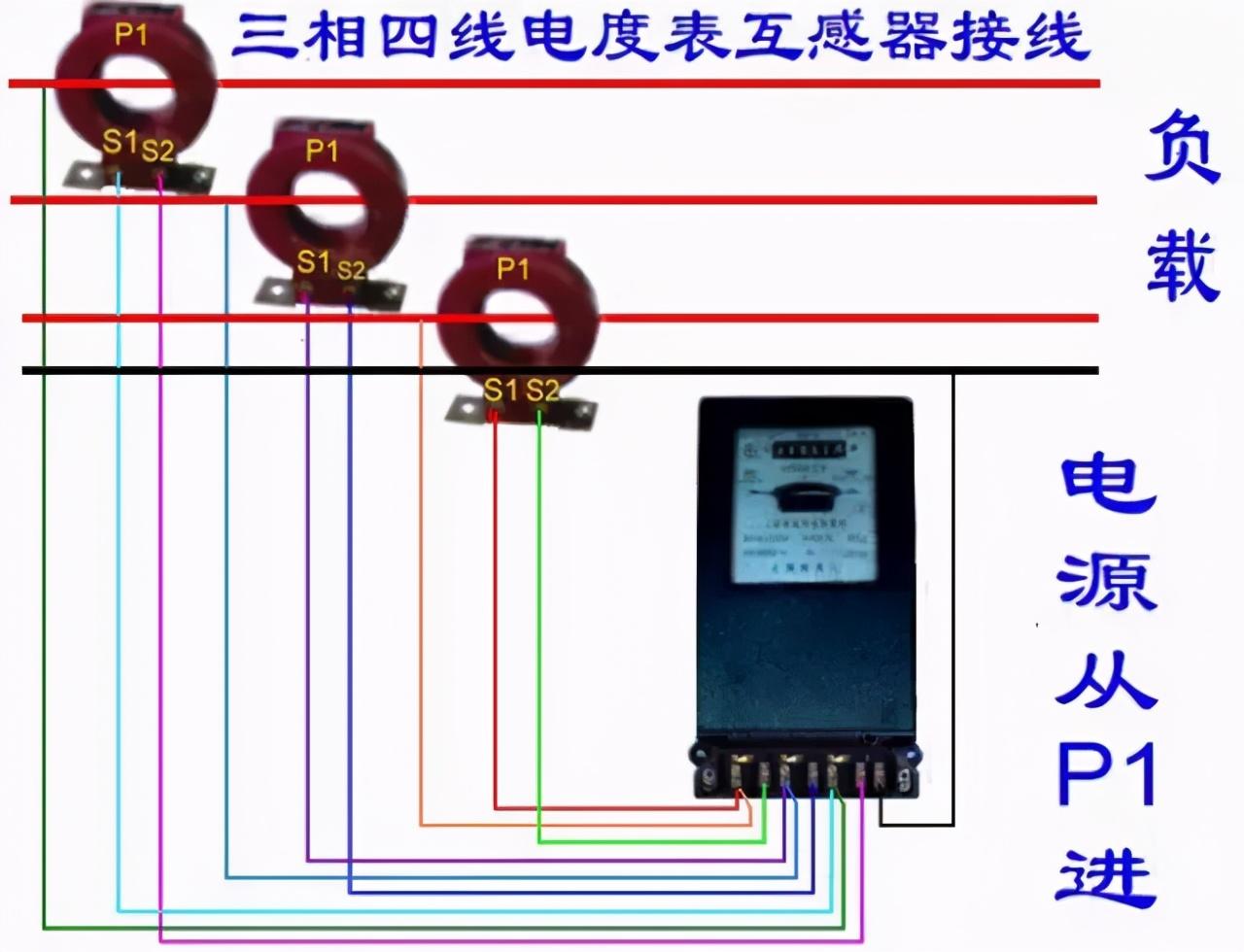

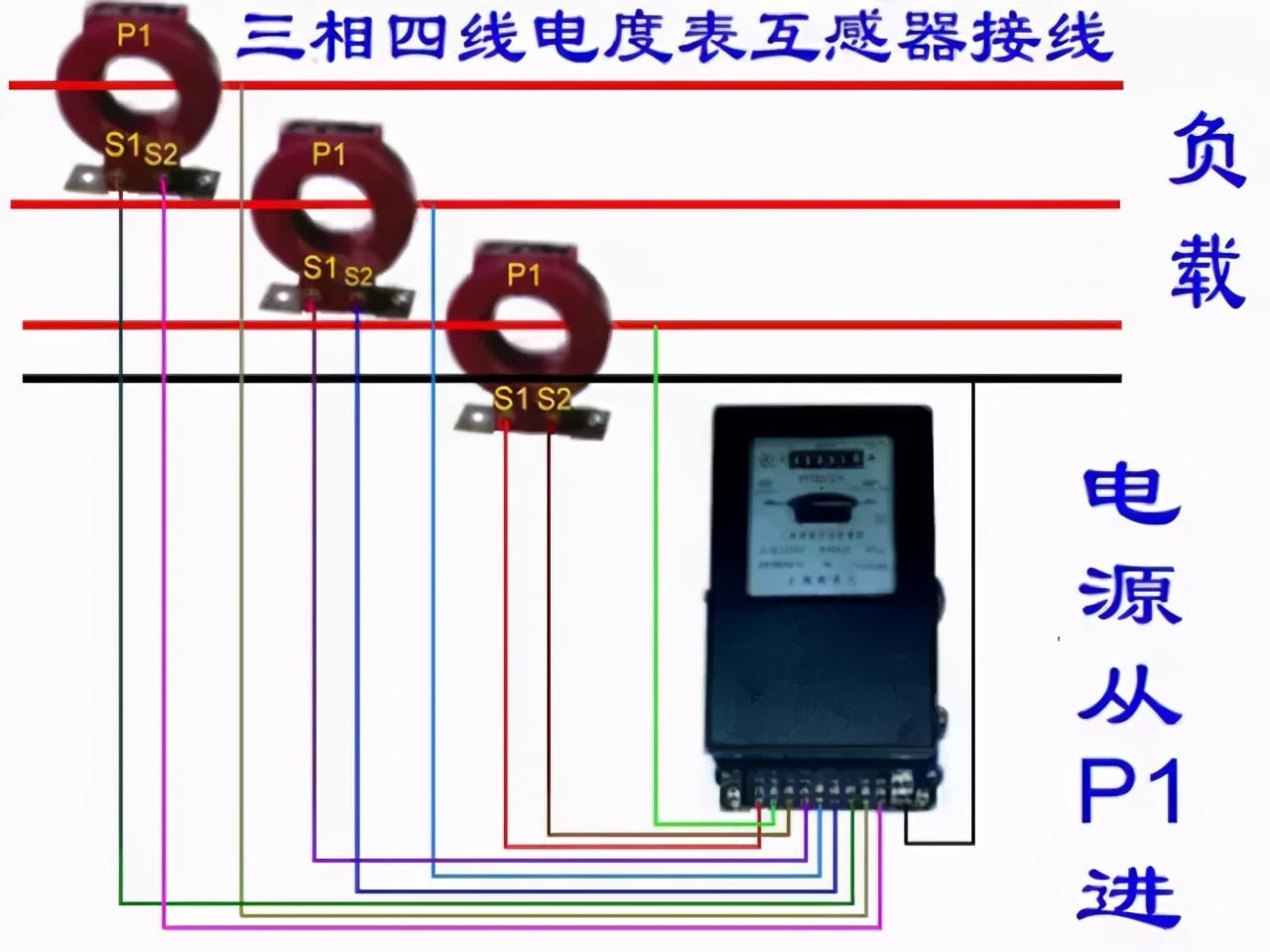

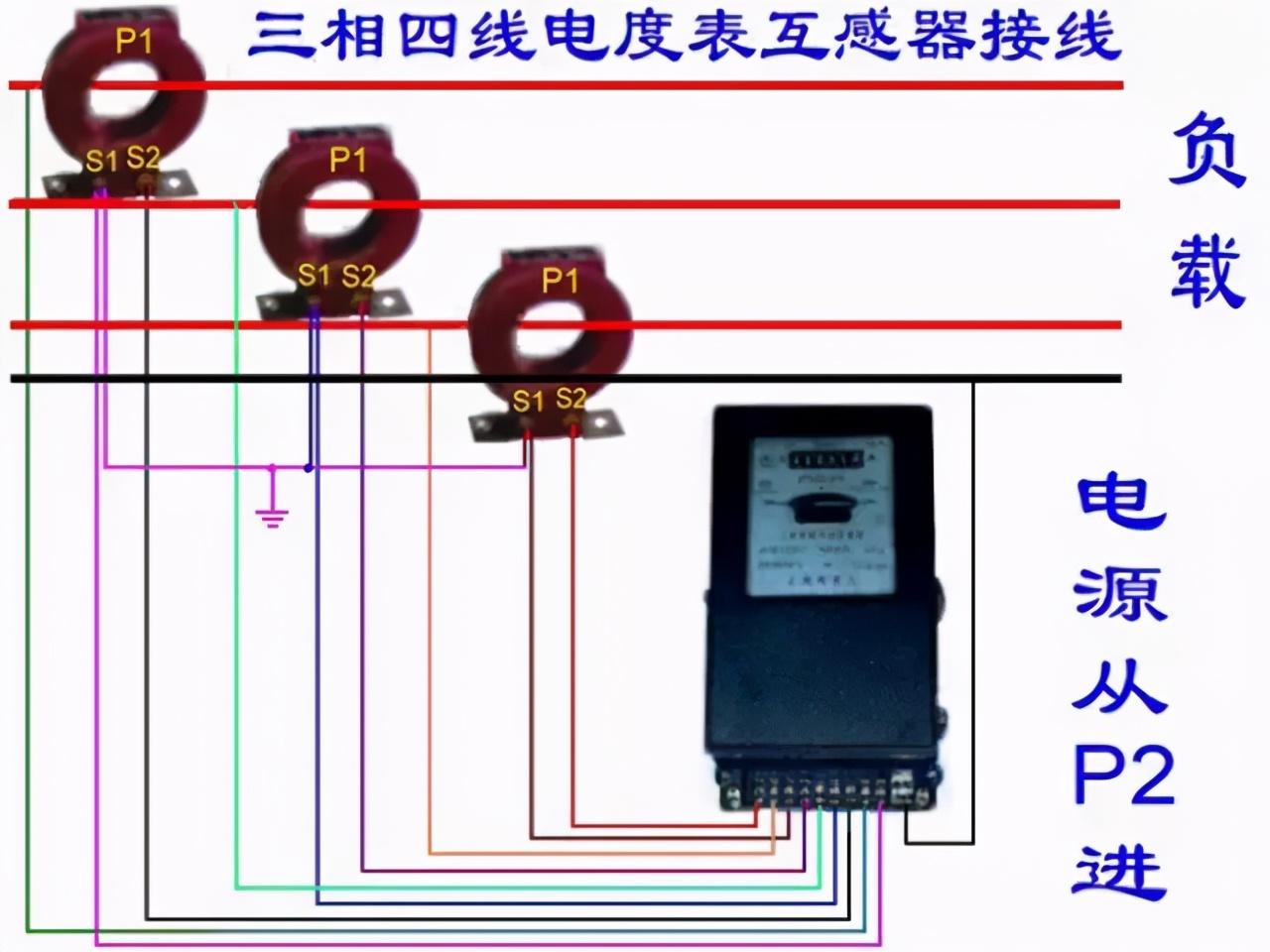

带互感器的三相电表的接线

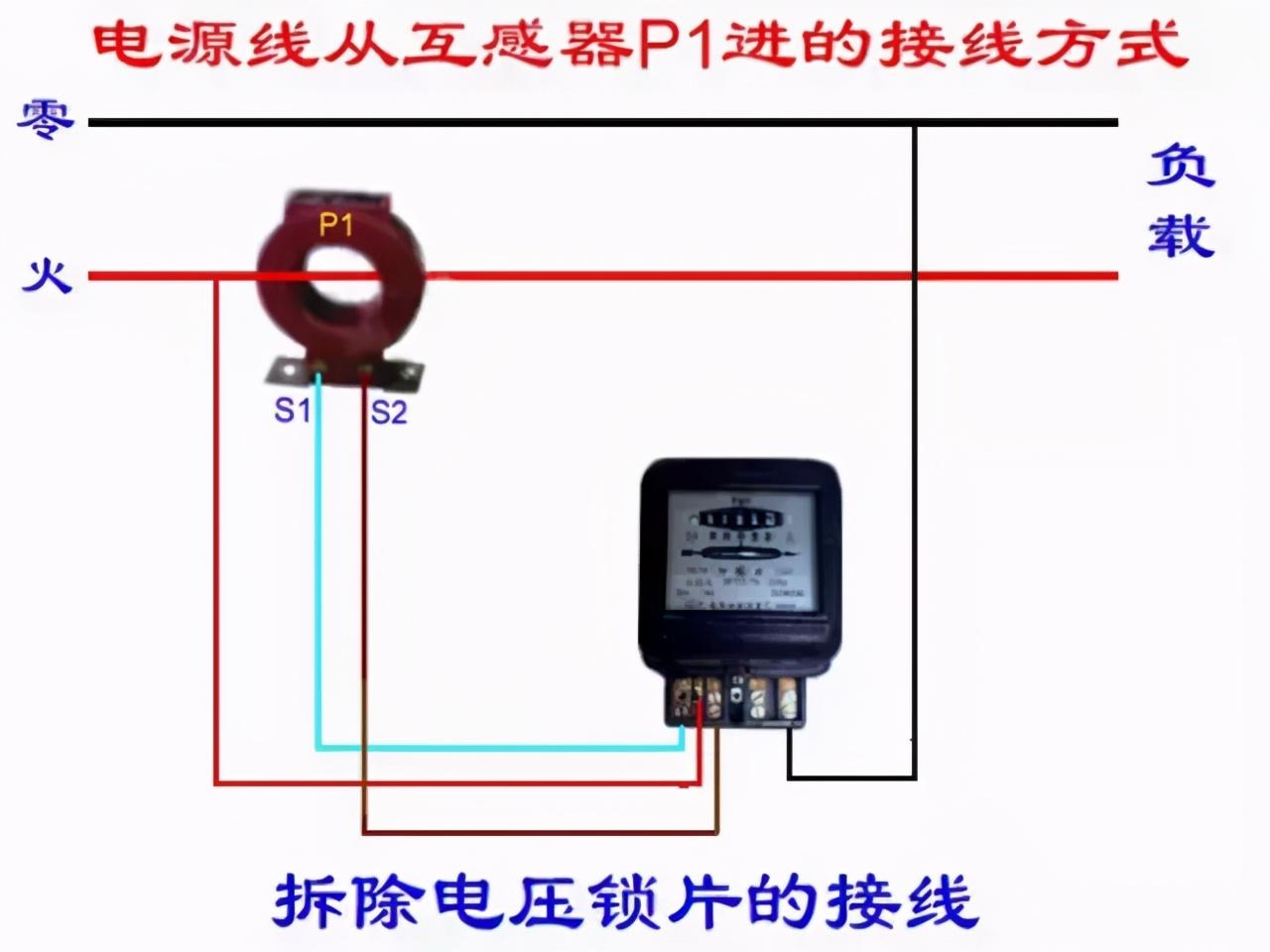

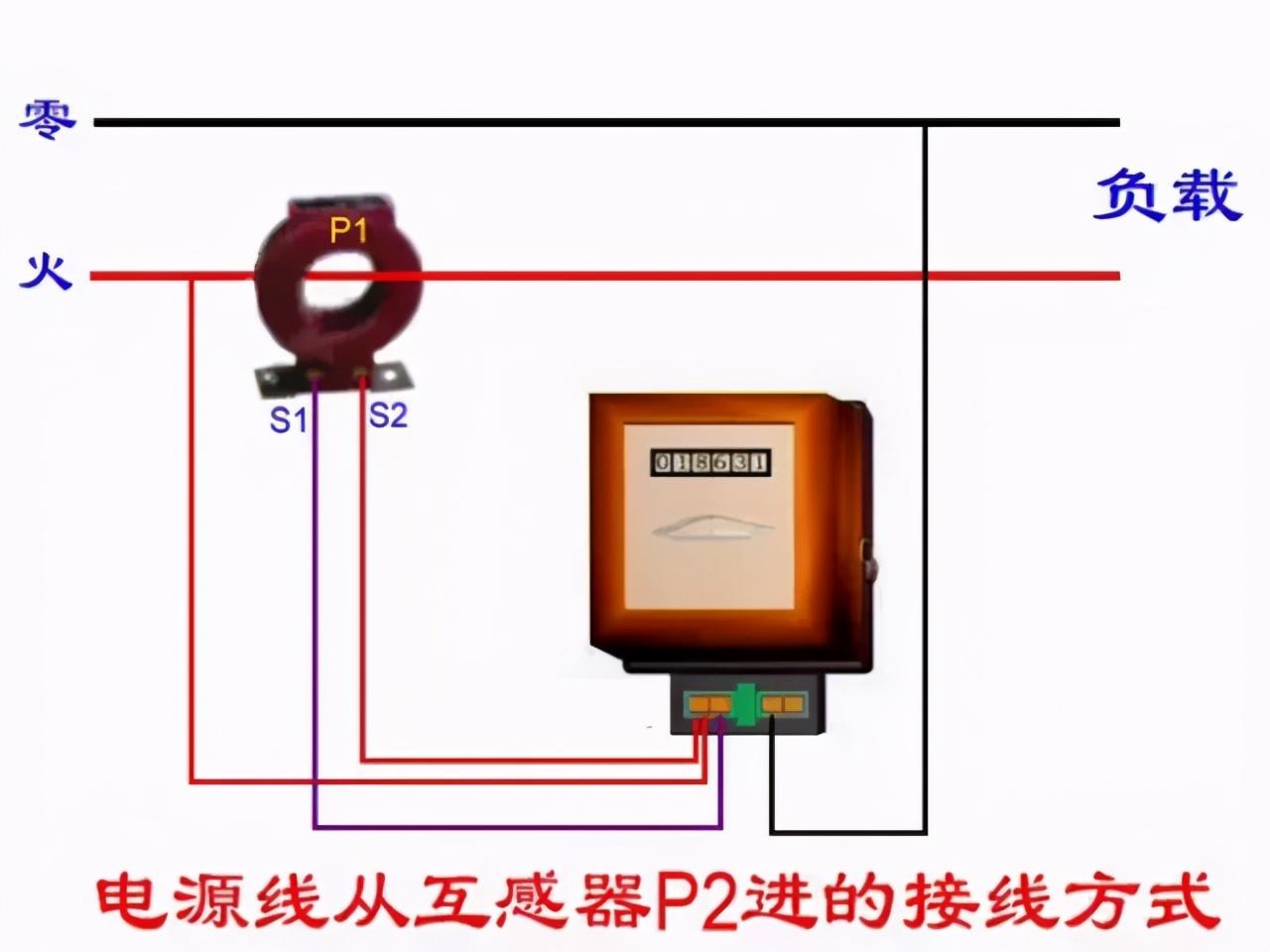

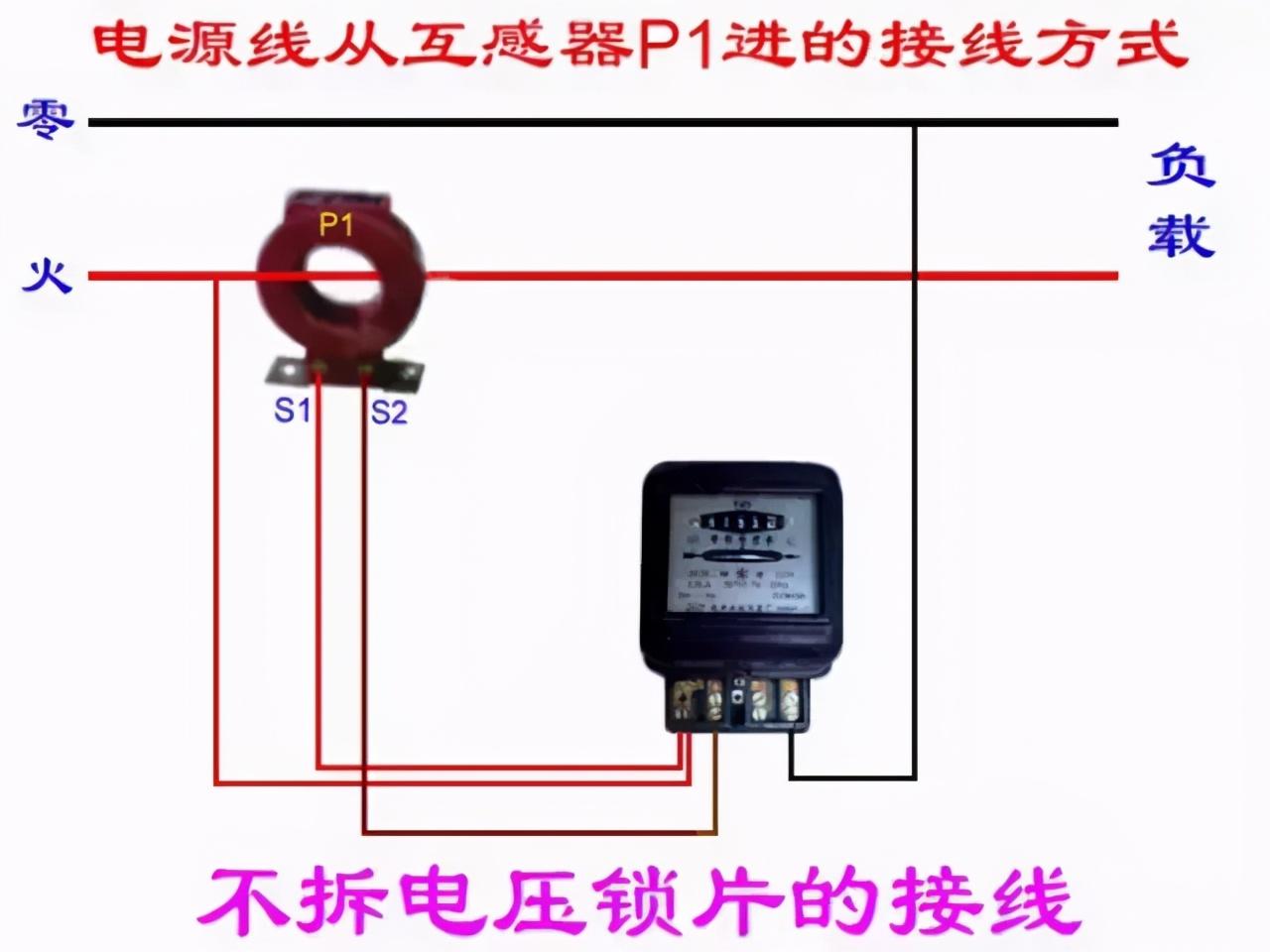

带互感器的单相电表的接线

带互感器的单相电表的接线

三相电表的接线2

单相电表的接线

三相电表的接线

三相电表的接线

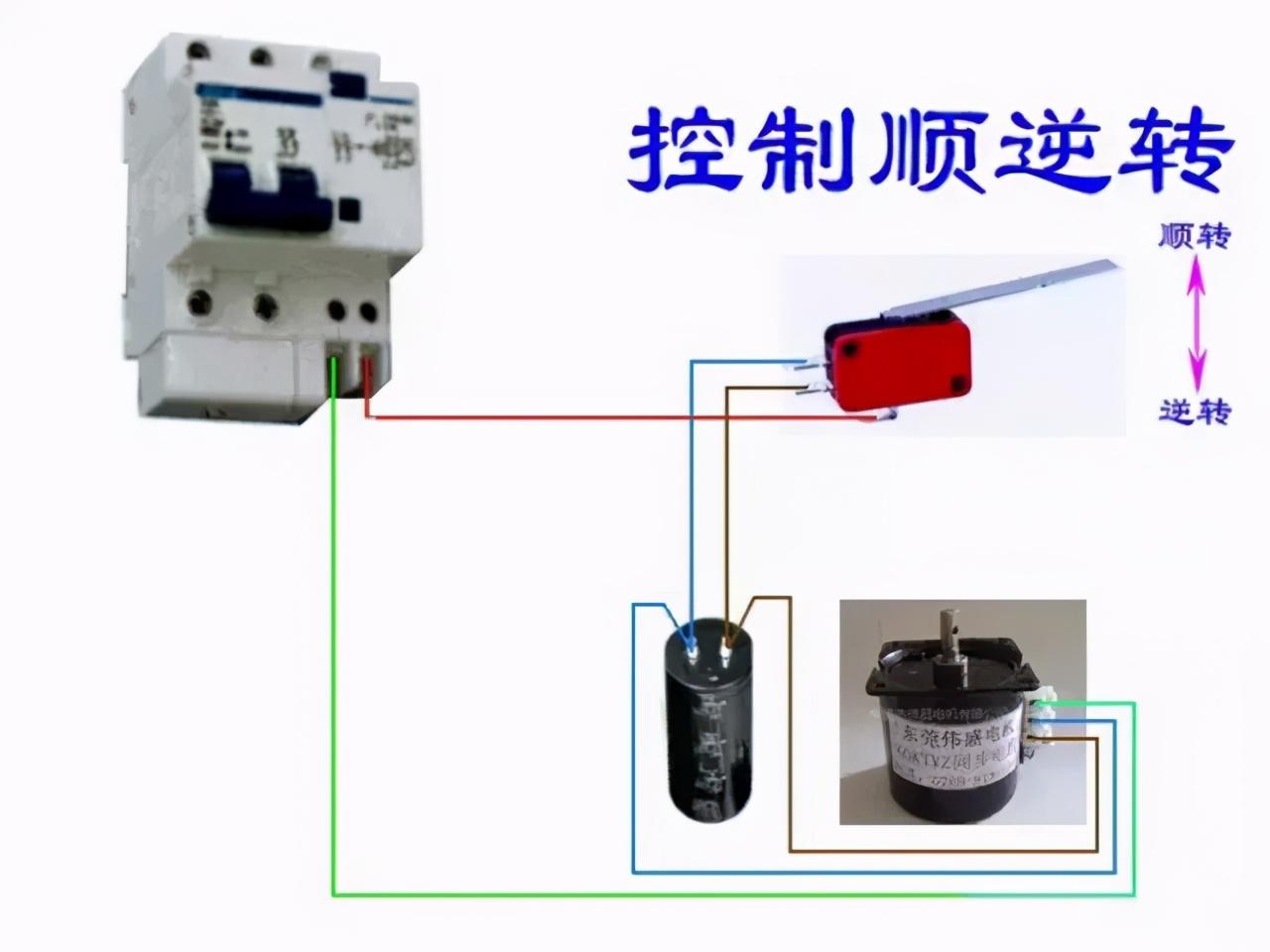

正反转控制电路

整流滤波电路

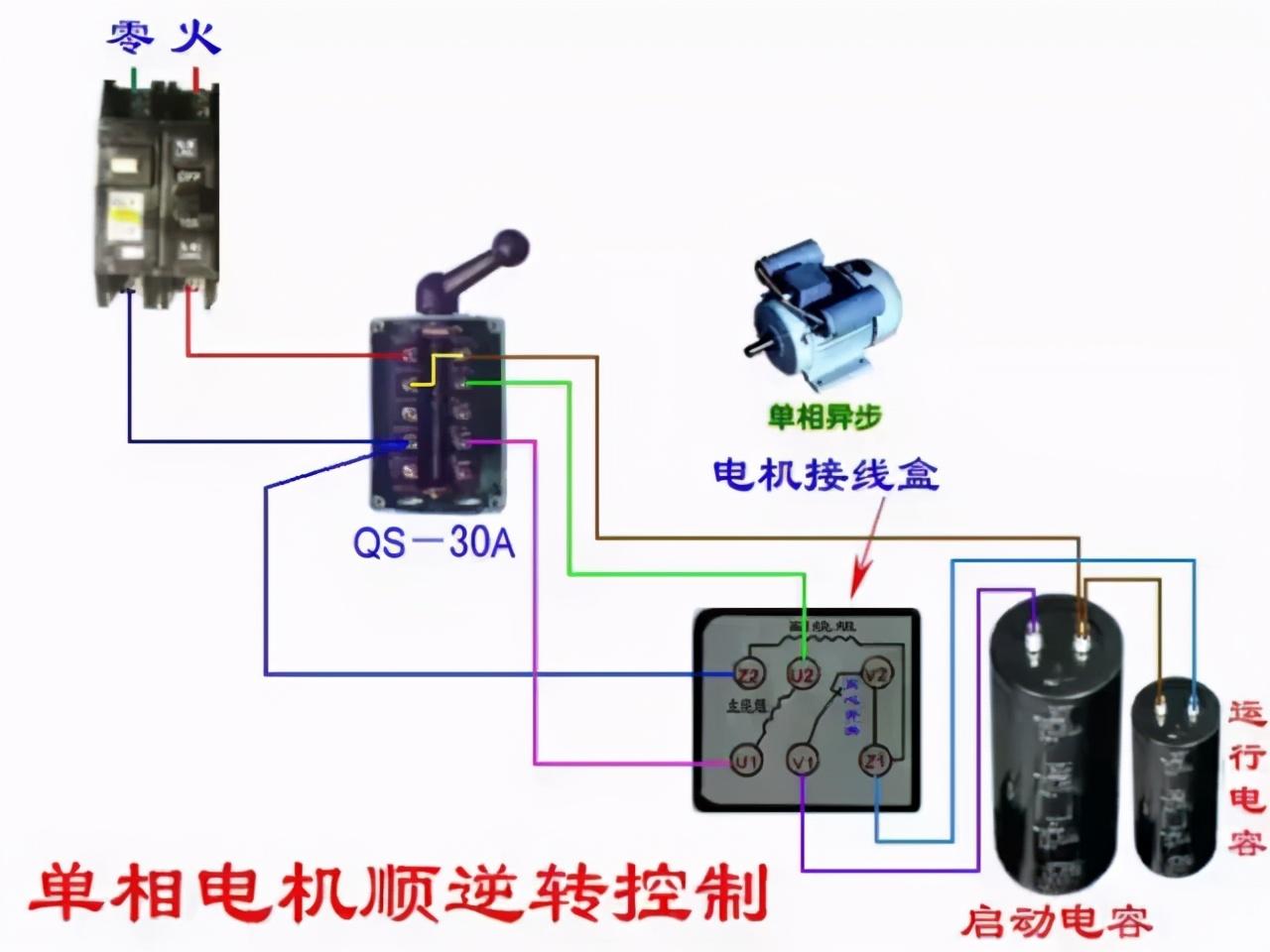

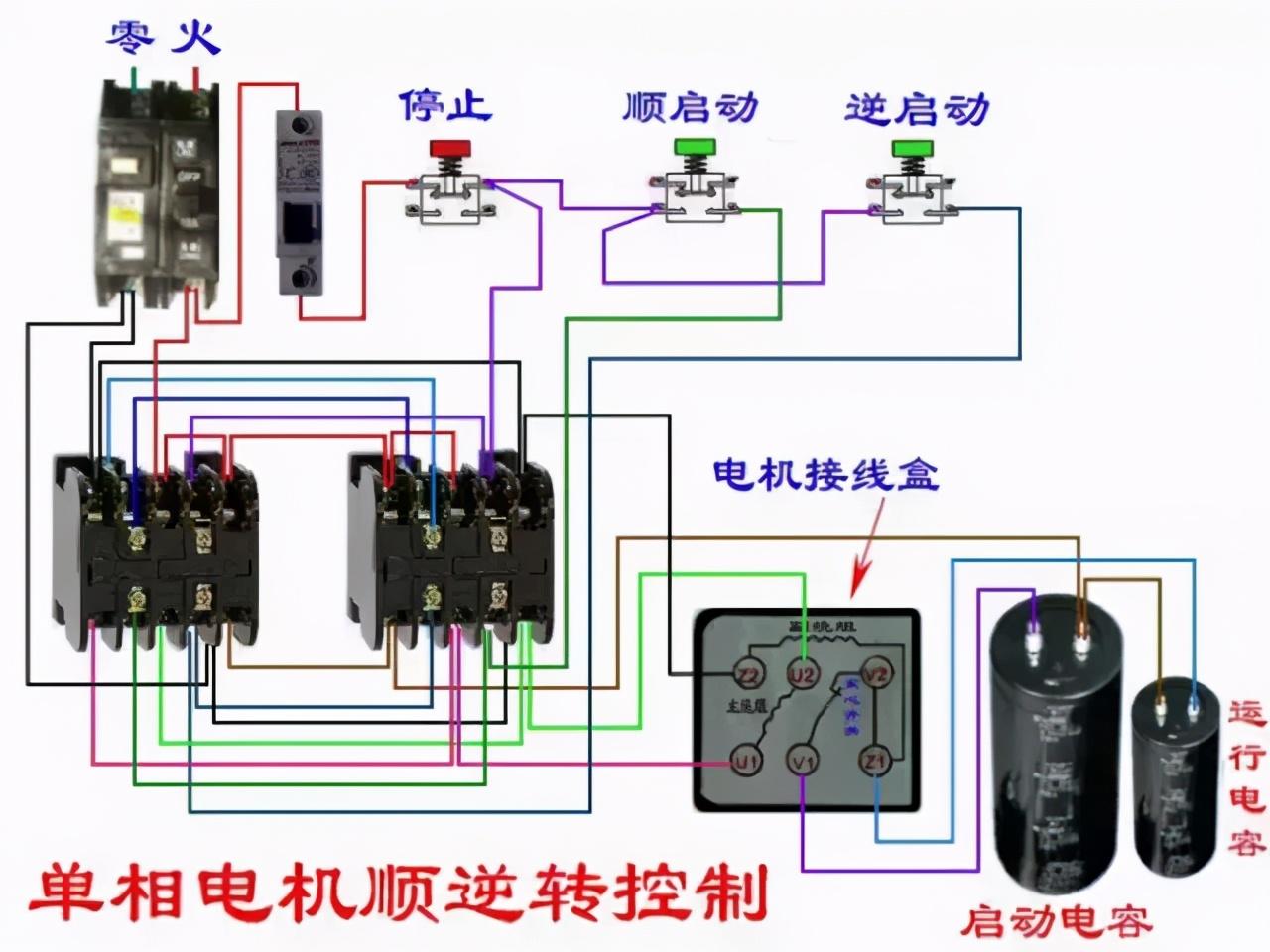

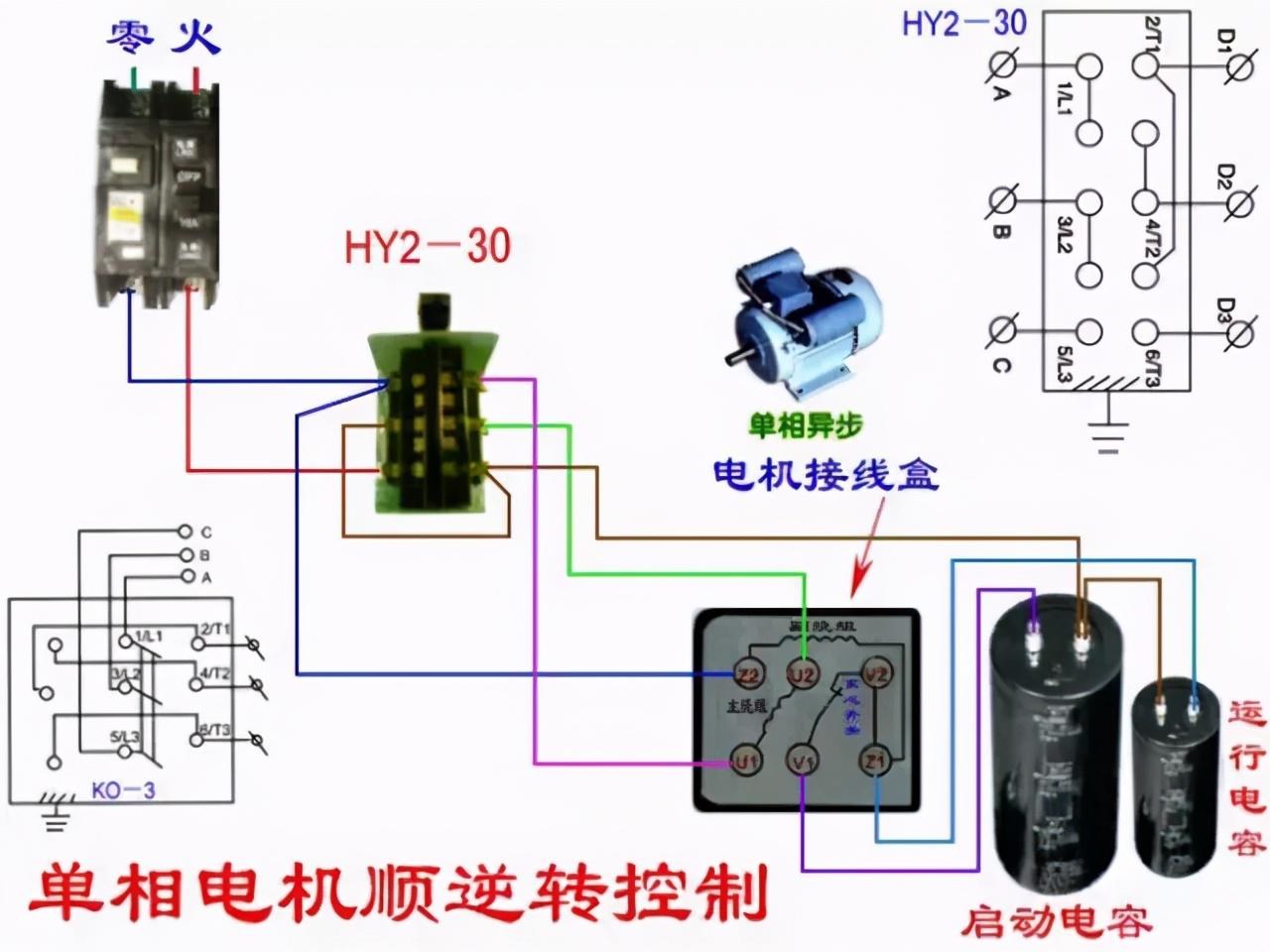

倒顺开关控制单相电机

倒顺开关控制单相电机2

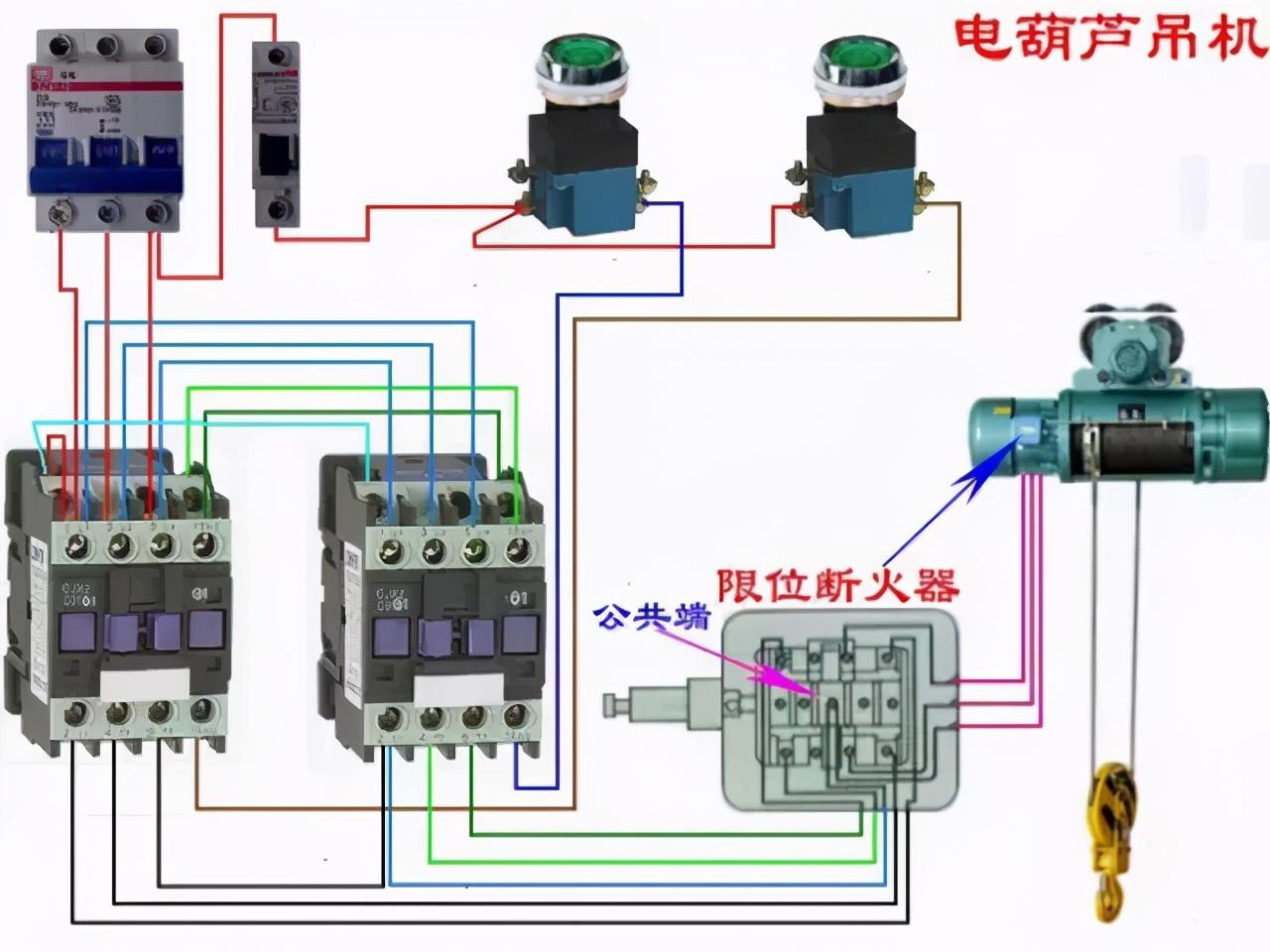

正反转控制电路

正反转控制电路

-

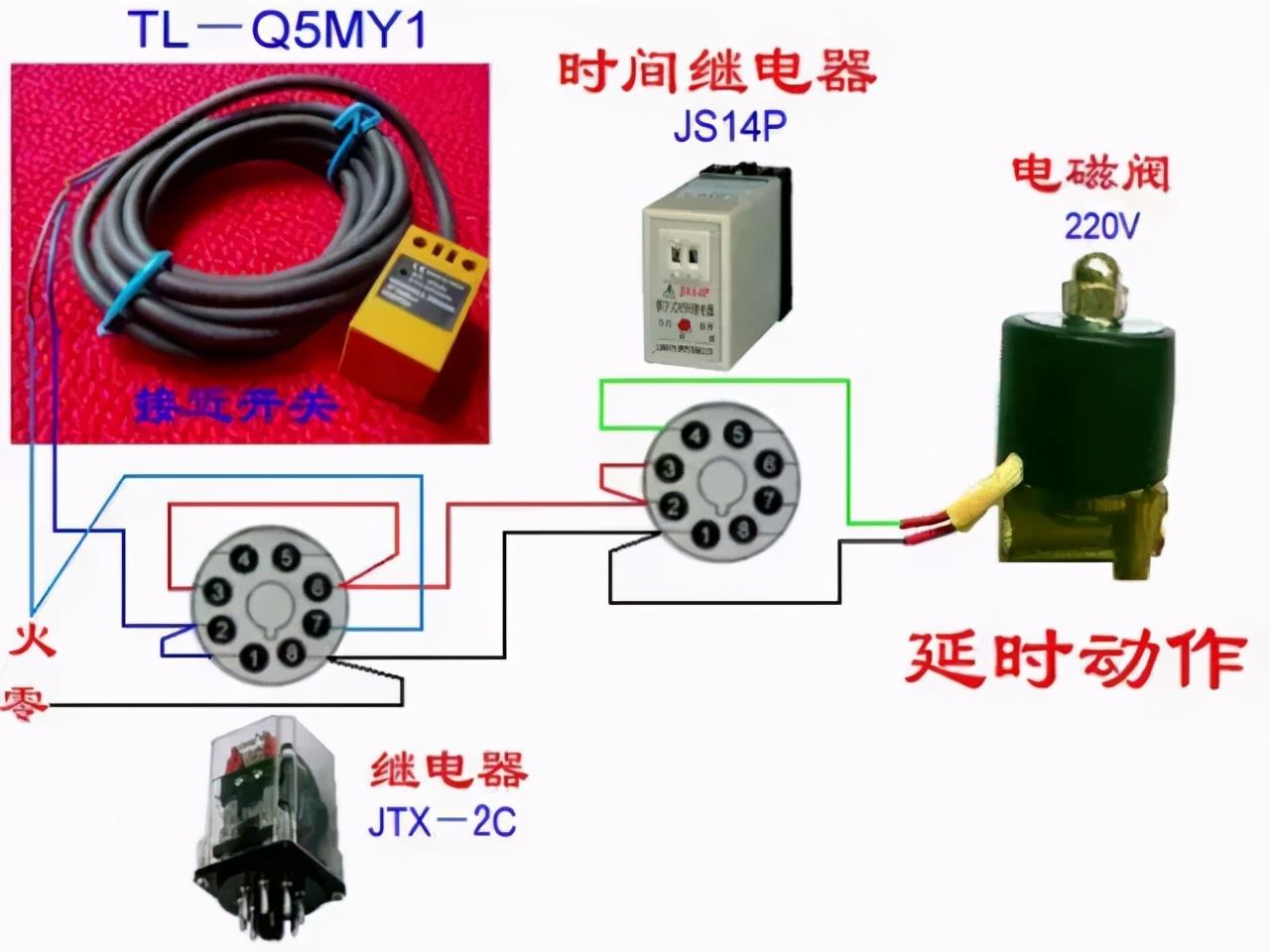

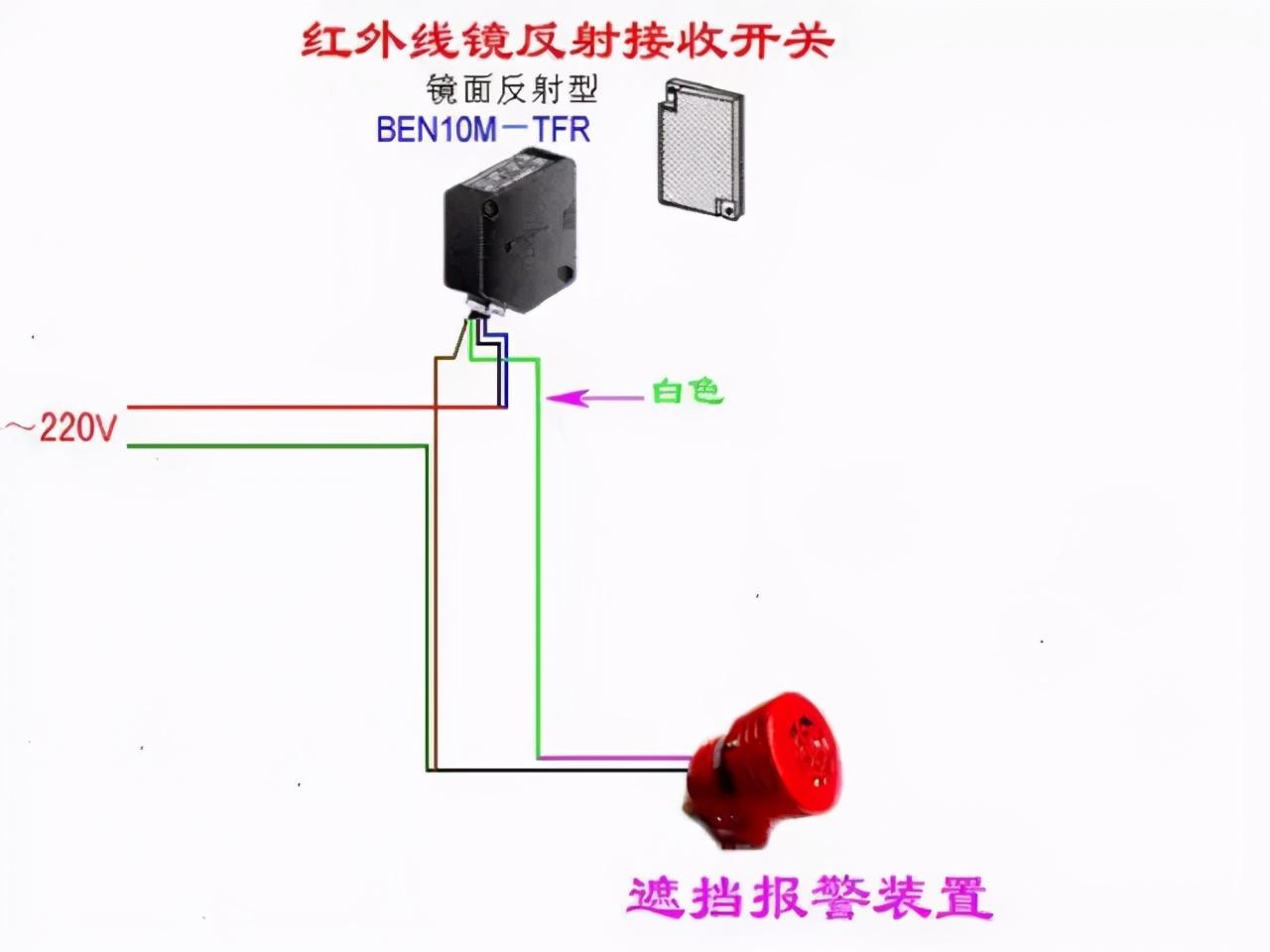

接近开关的接线

-

再增加几个超高清的实物接线图

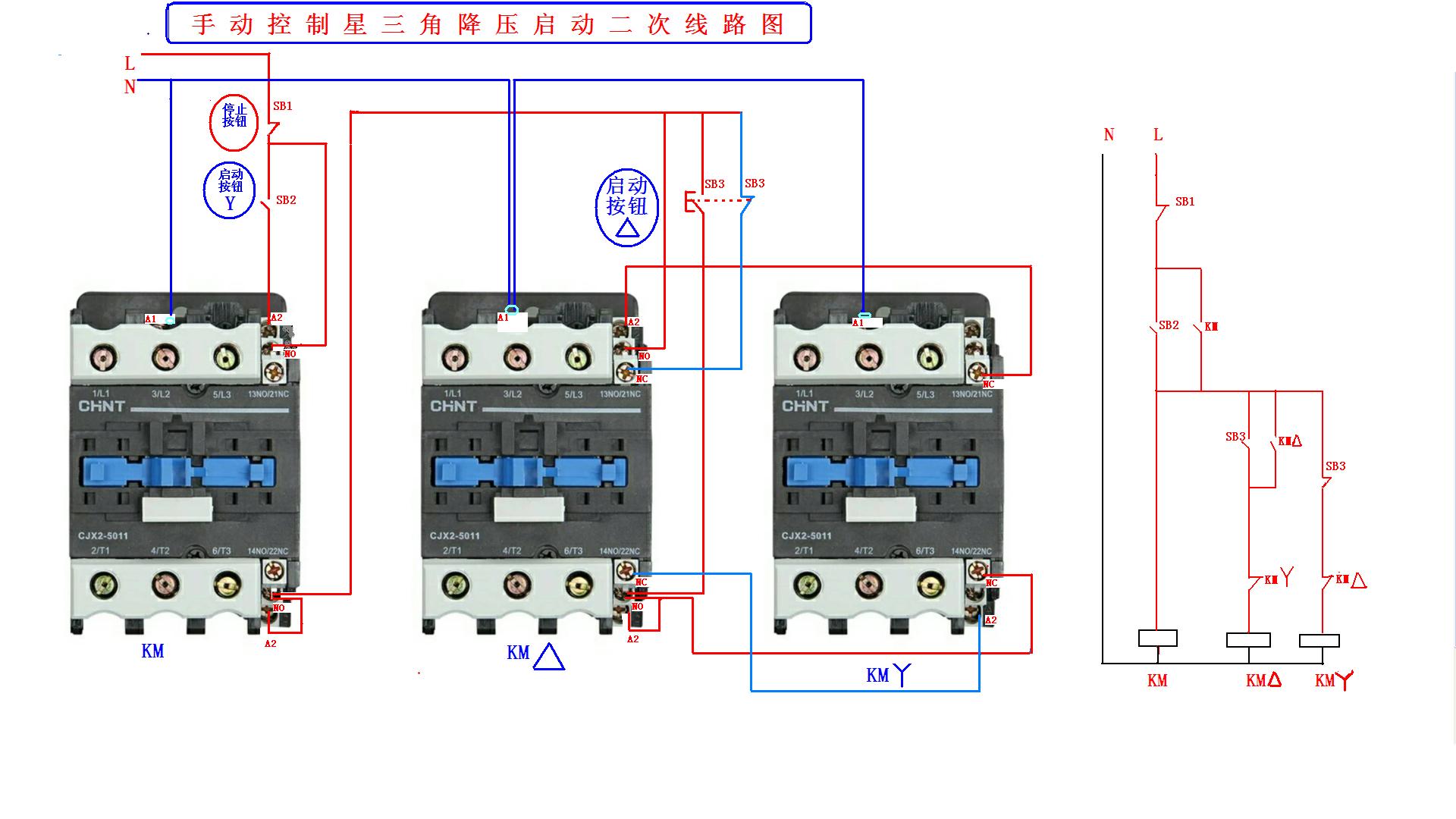

手动星三角控制电路

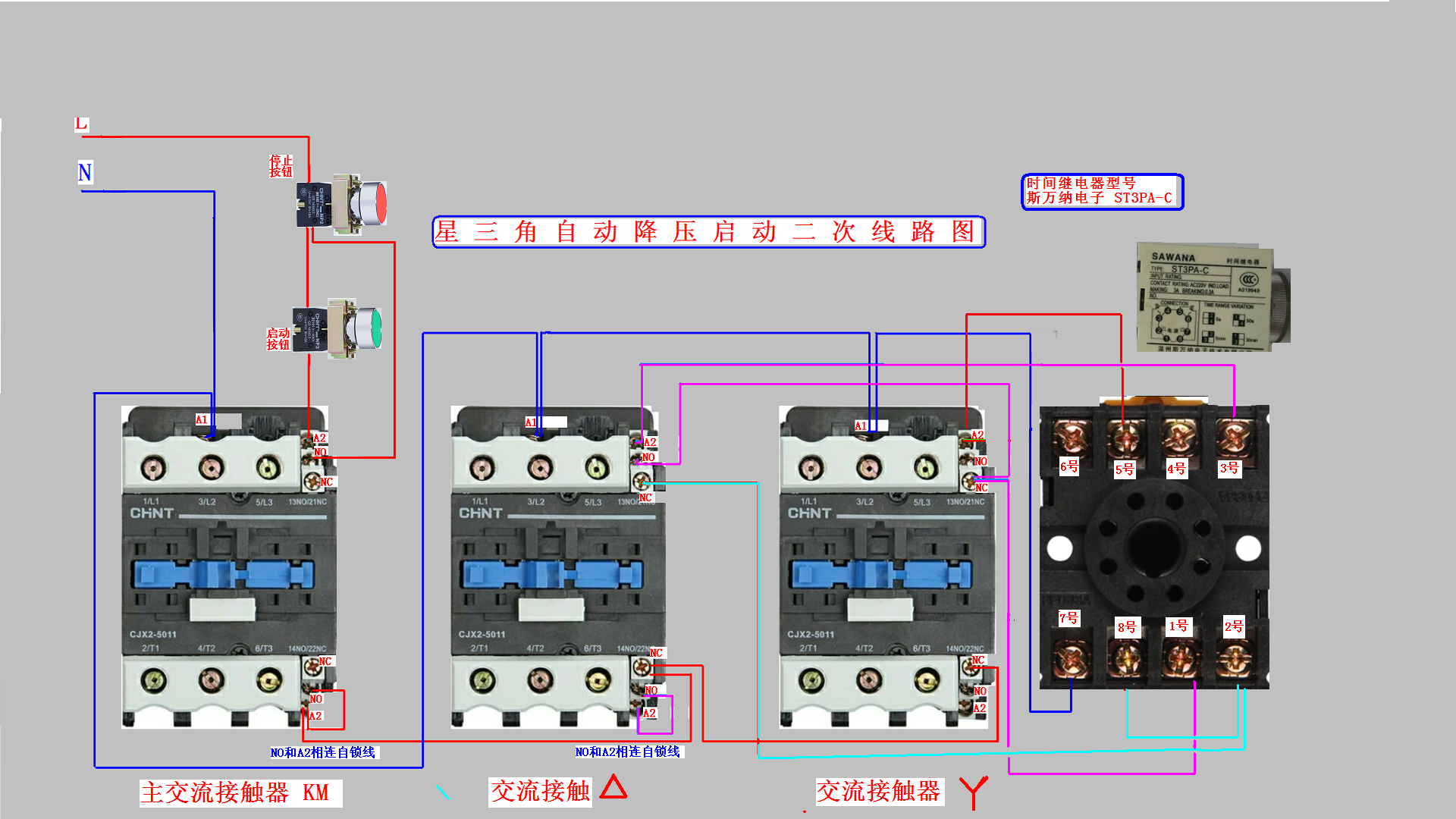

自动星三角

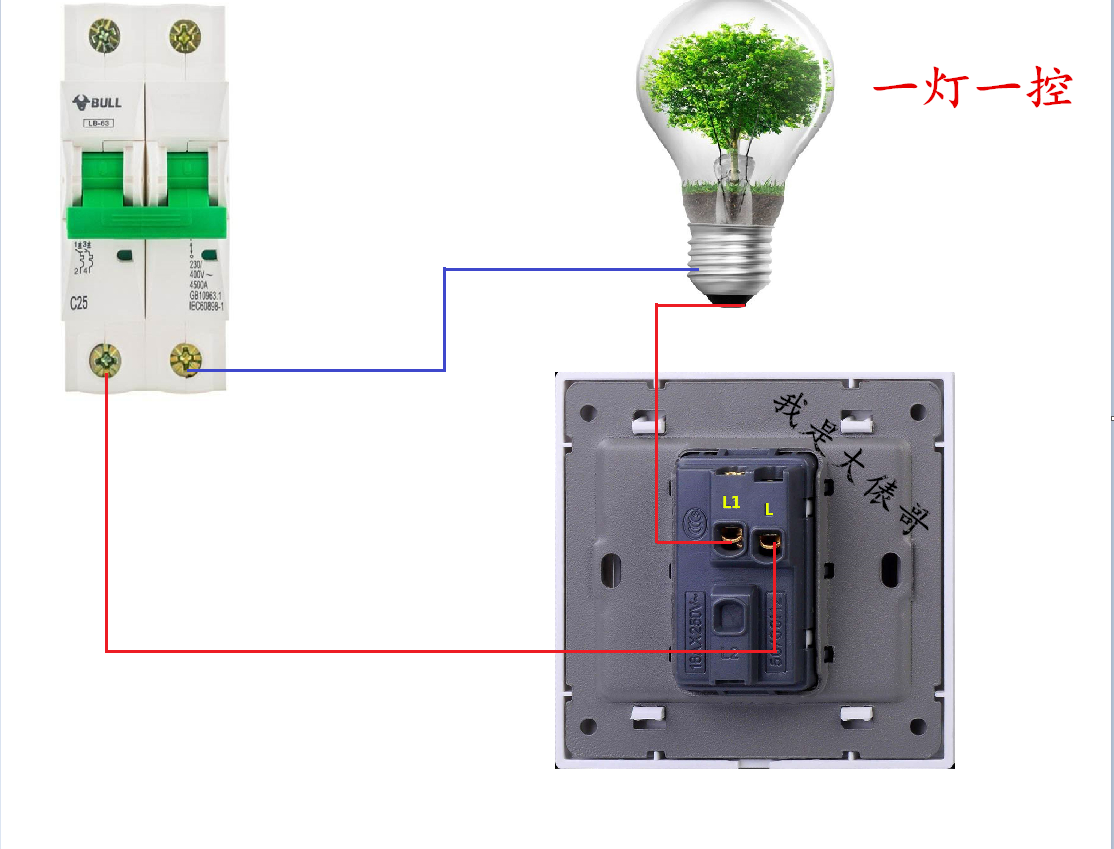

一灯一控

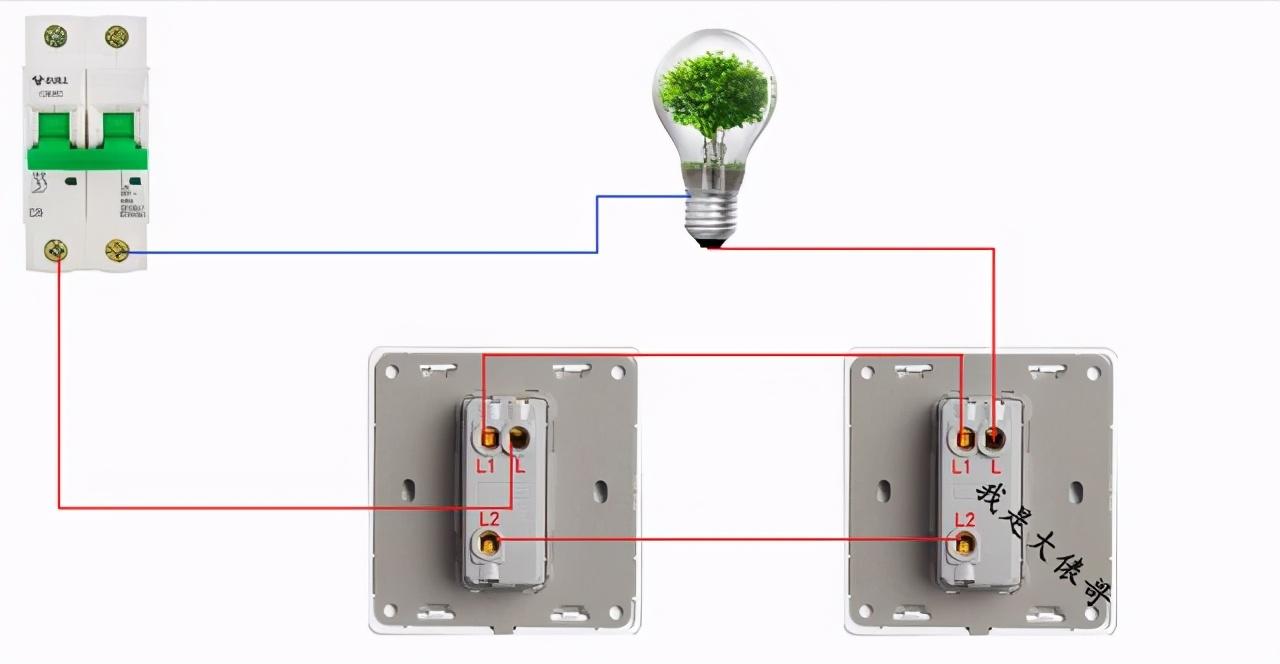

一灯双控

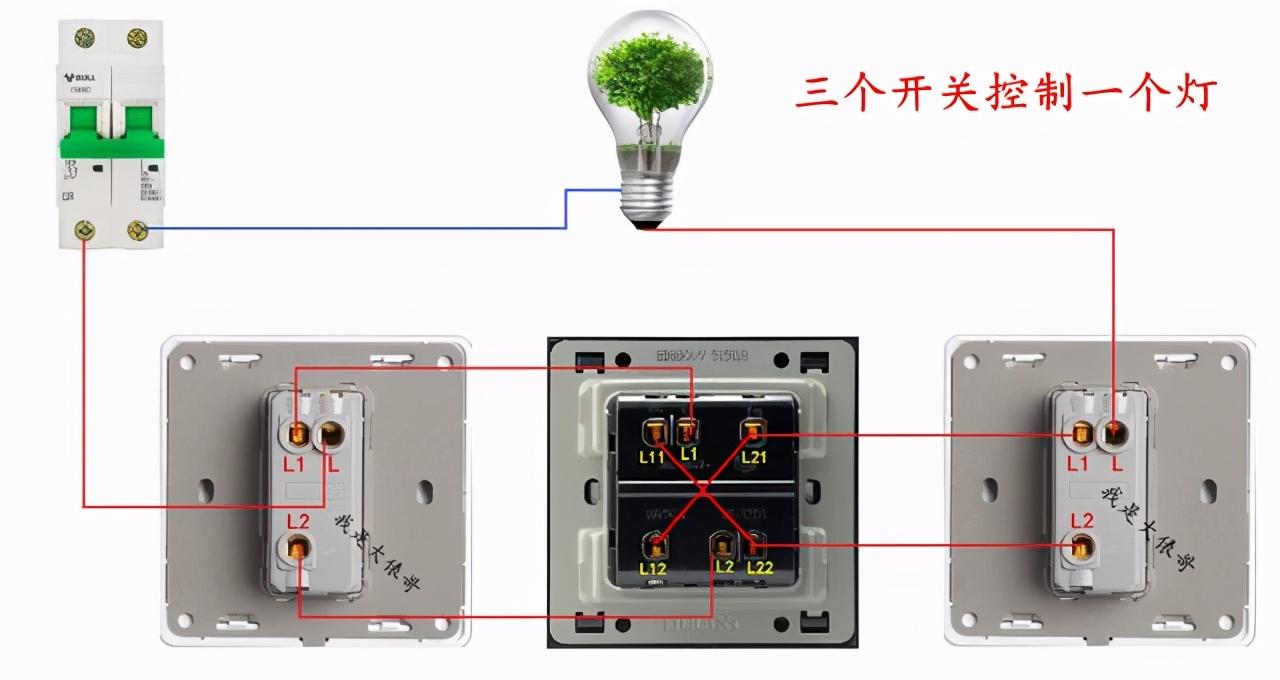

一灯三控

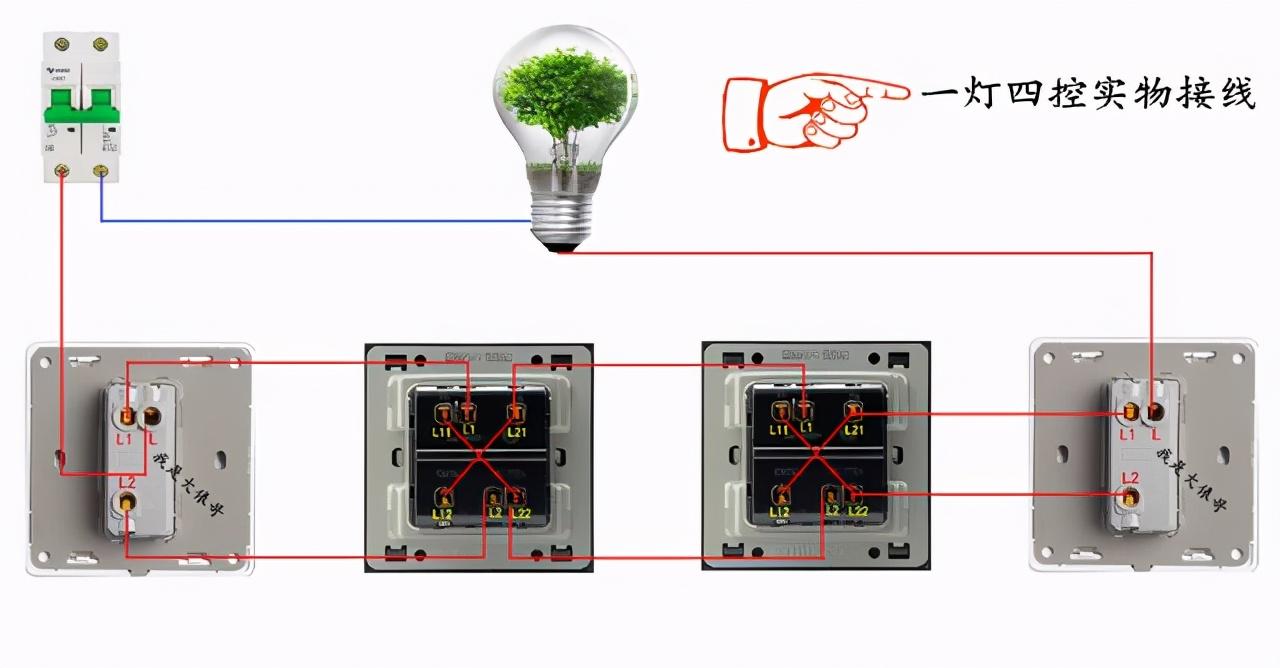

一灯四控

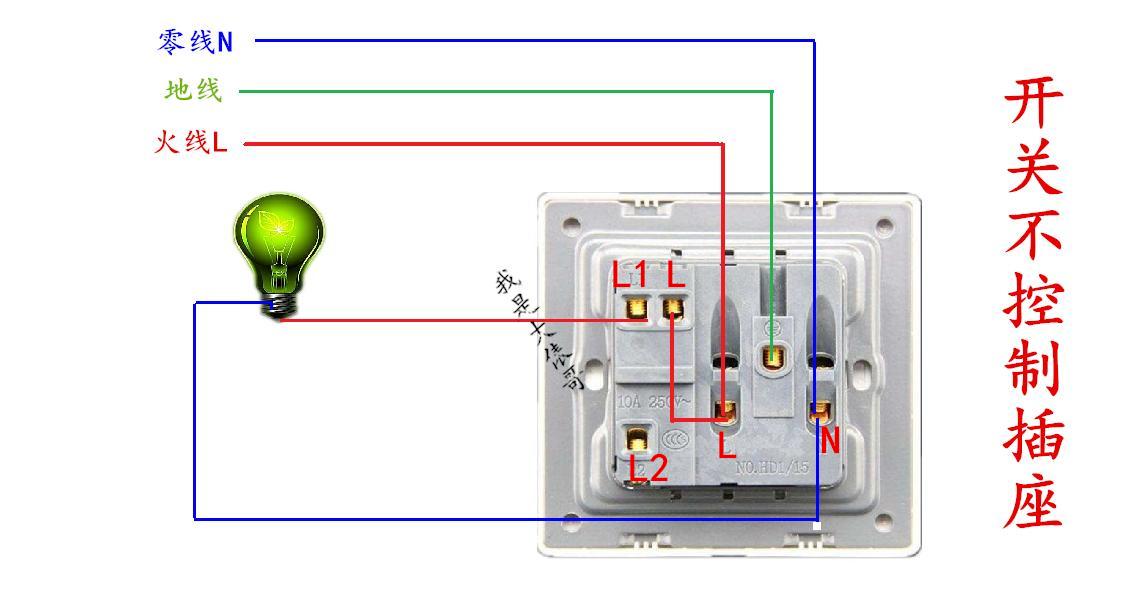

开关不控插座的接线

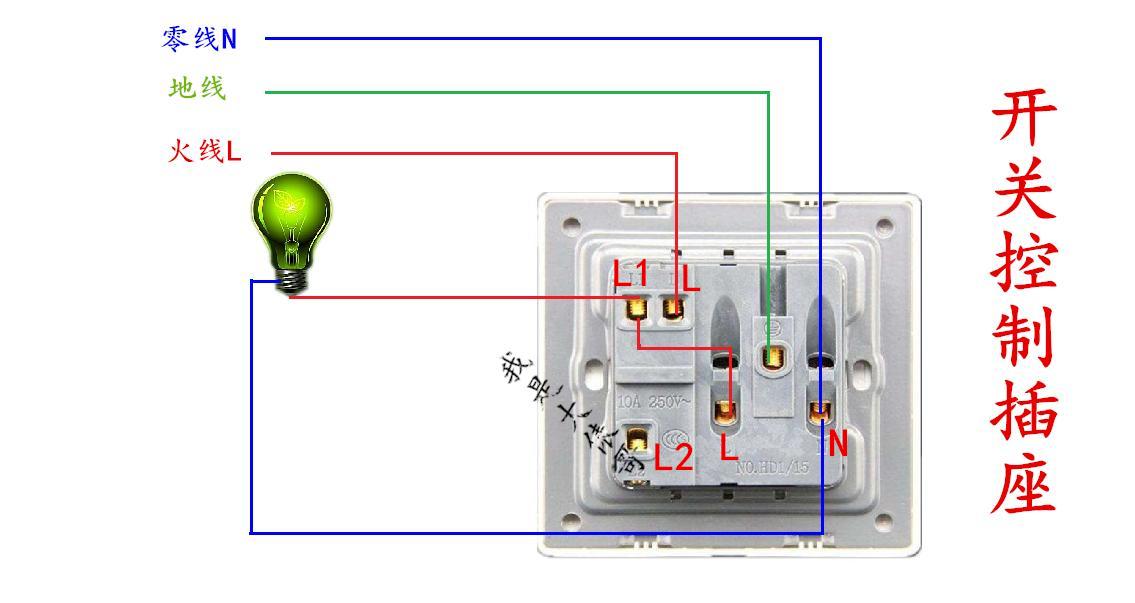

开关控插座的接线

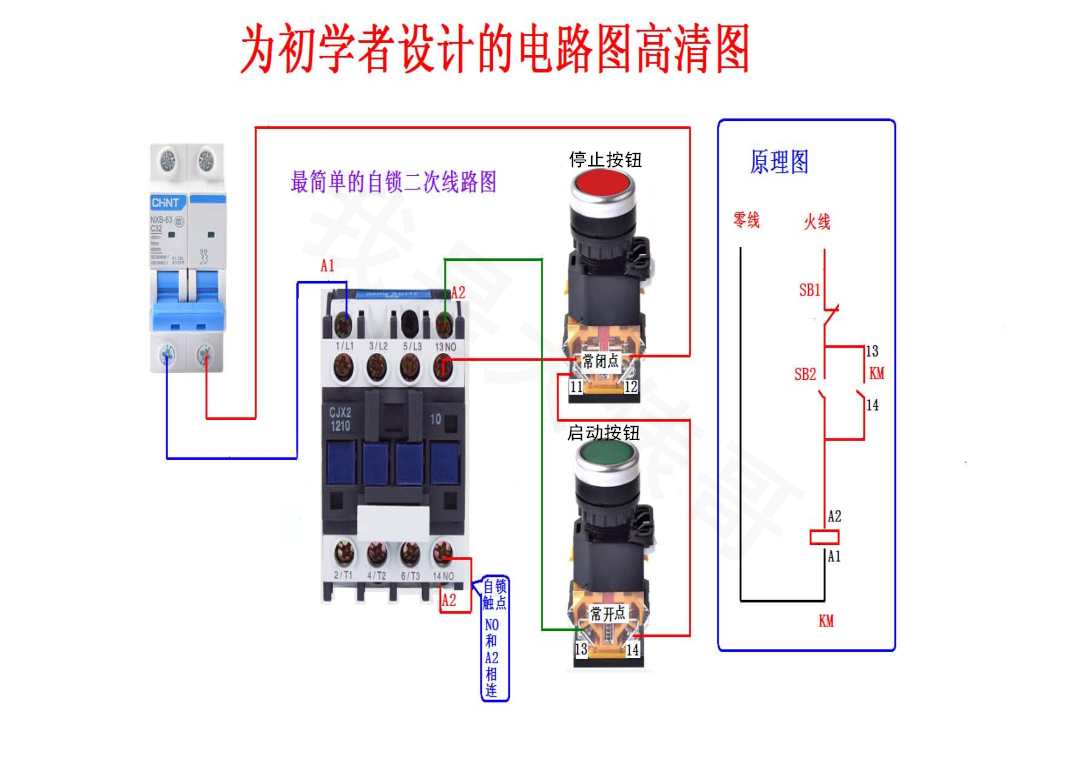

简易的自锁控制

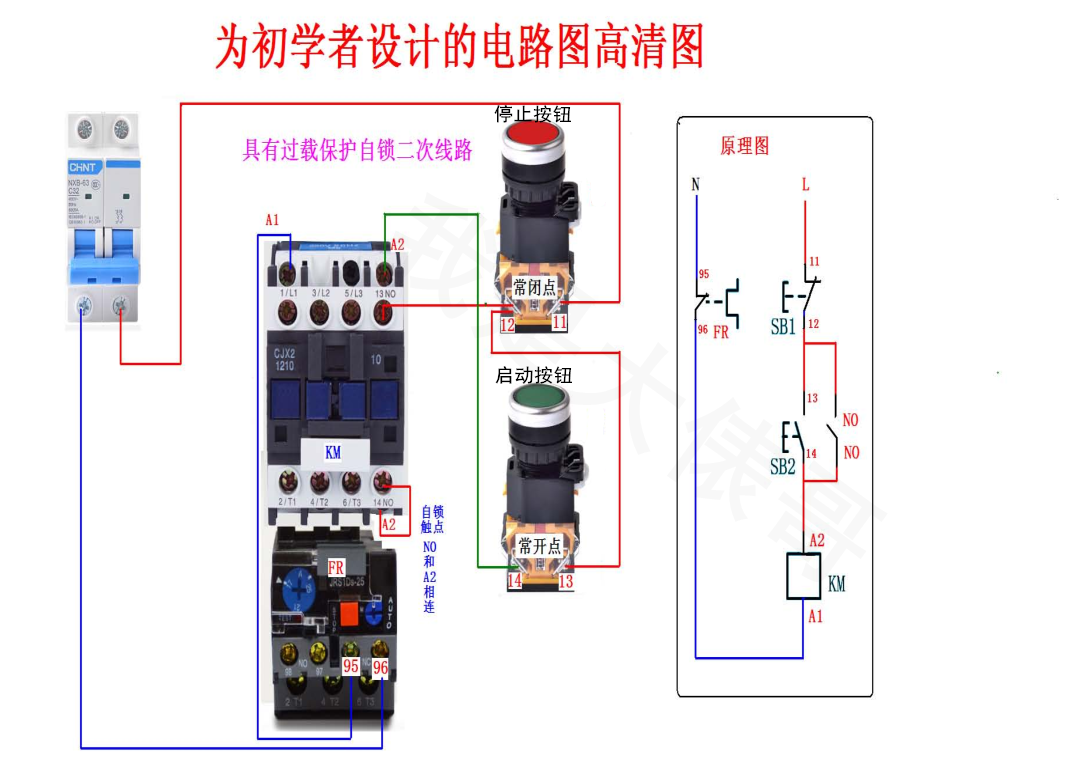

带过载的自锁控制

完整的自锁控制

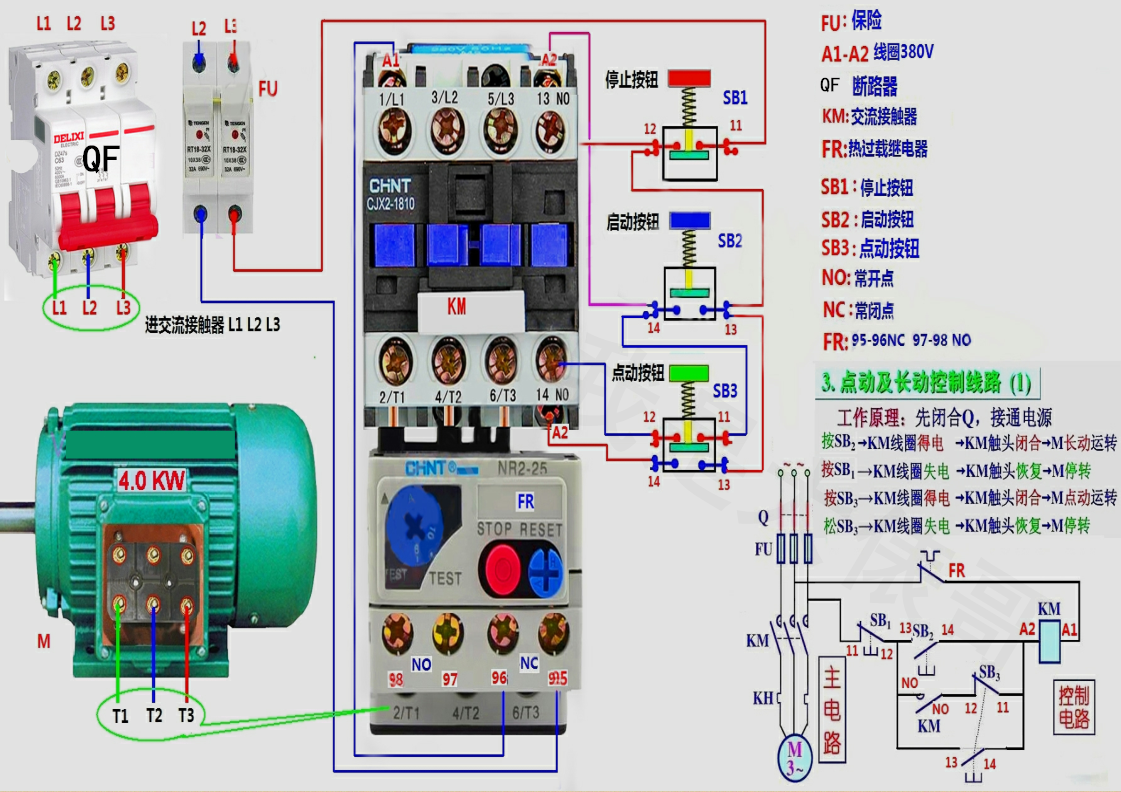

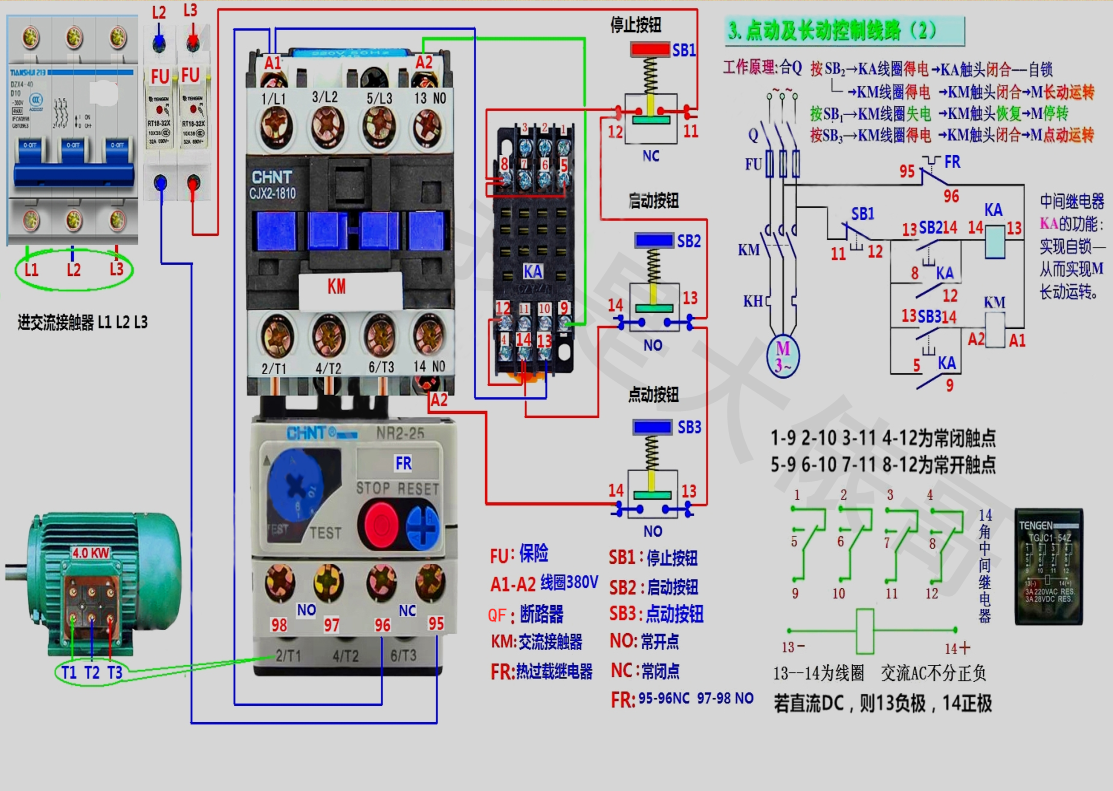

点动加长动控制1

点动加长动控制2

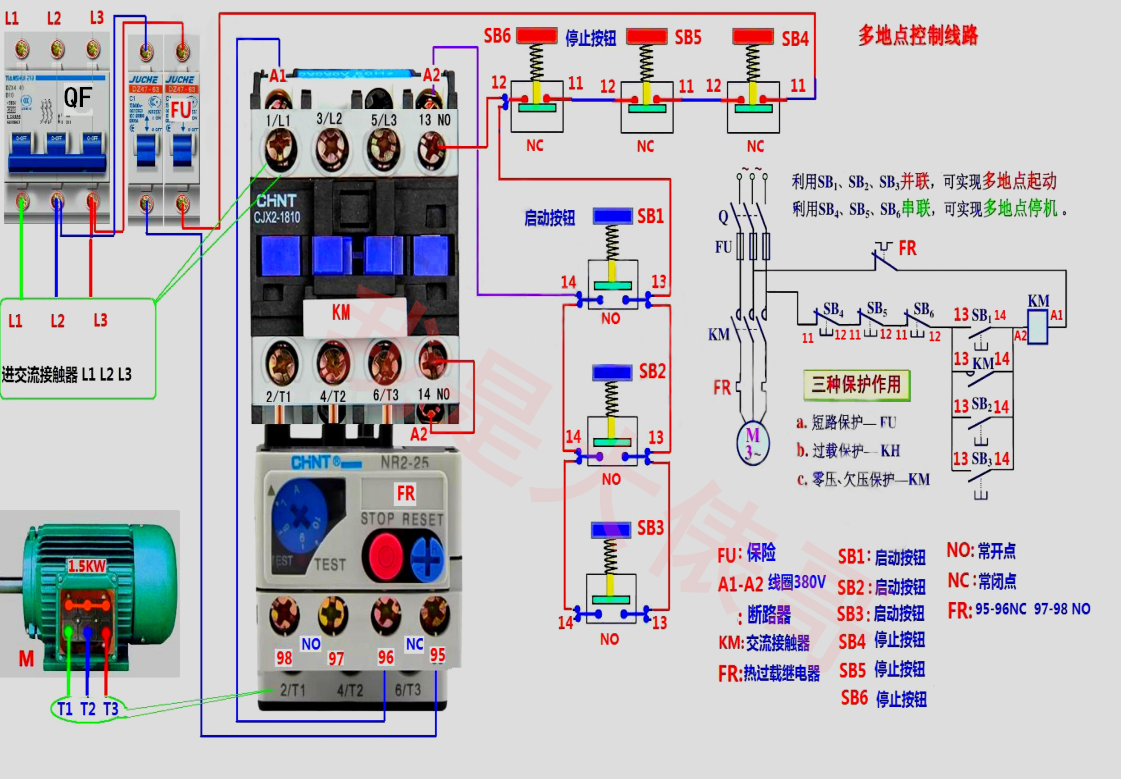

多地控制

以上都是高清的实物接线图，建议需要的朋友收藏备用。
