针式（柱式）绝缘子绑扎图文详解

一、施工准备

1 ）地勤人员 1 人

2 ）安装作业 1 人

2 、工机具：

螺丝刀1 把

安全帽2 顶

3安全带1 条

电工工具1 套

3 、 主要材料、设备

配电绑线 若干套

二、操作程序

1 、工艺流程图

施工准备→安装配电绑线→检查→结束

2 、操作方法

1 ）、施工准备

所用材料，工机具装上汽车，运至施工地点。

2 ）、安装配电绑线

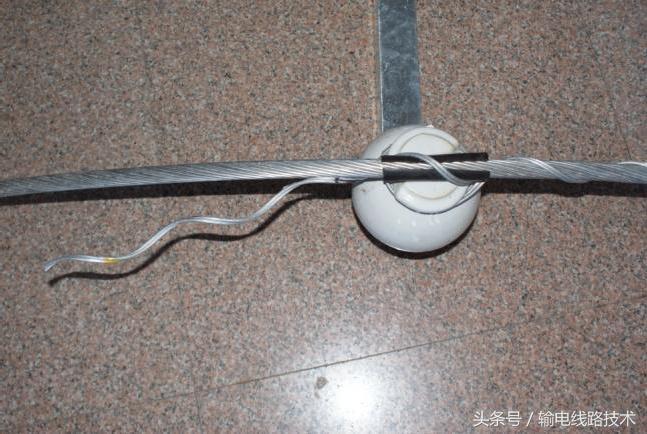

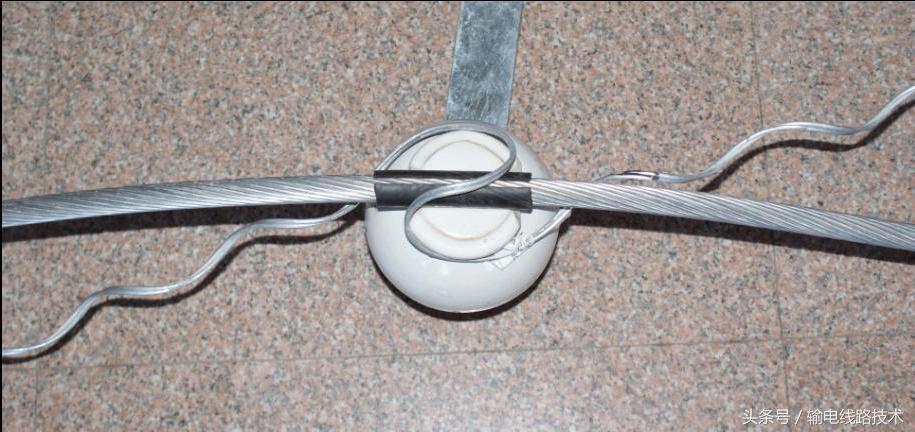

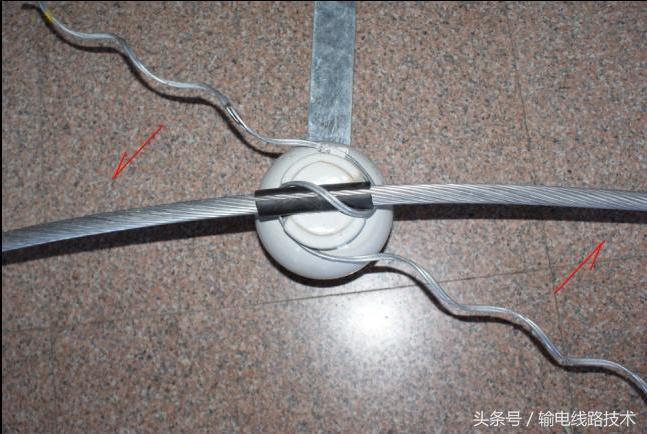

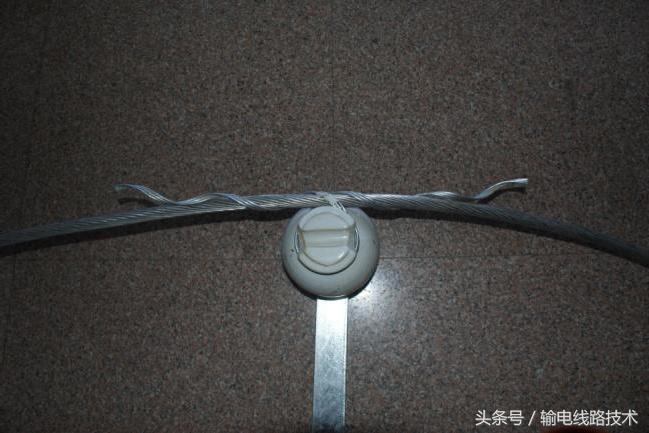

① 顶绑线

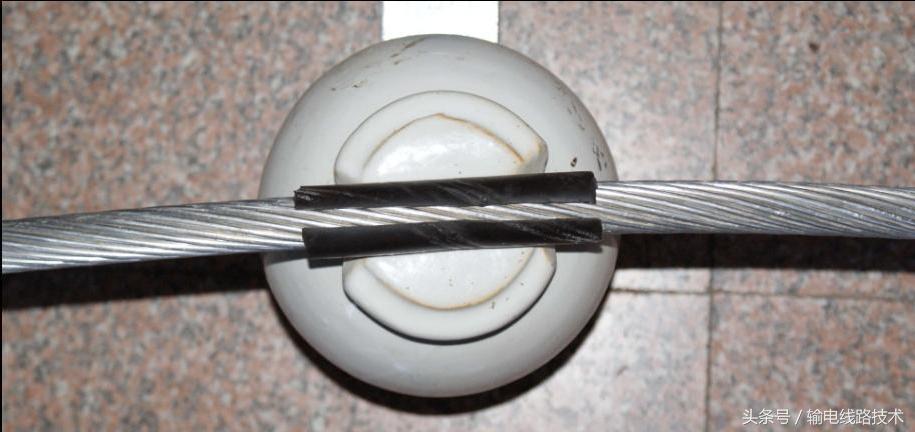

A 、把胶垫加装在导线上，使开口向上，确保导线不和绝缘子直接接触。

B、 按下图所示， 调整配电绑线相对于导线的位置， 使两条线脚和导线平行。

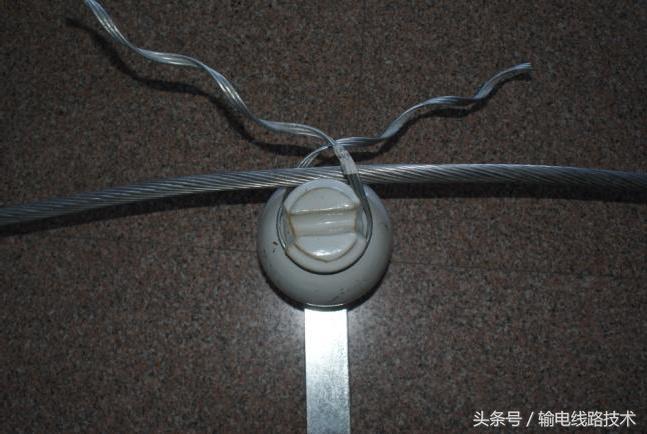

C、 按逆时针方向旋转配电绑线， 确保两条线脚都转到导线下方，保证导线能固定在绝缘子上。

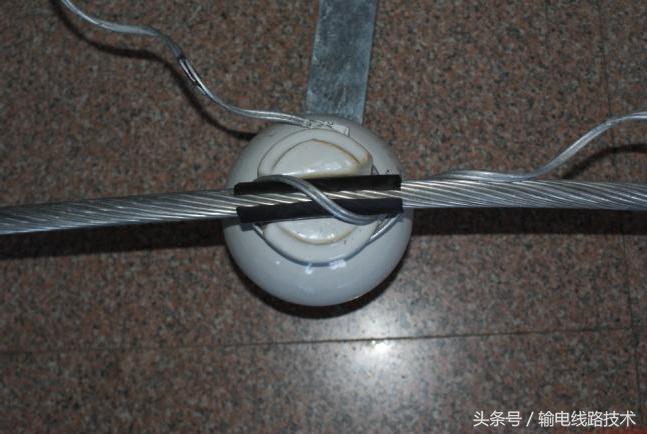

D、 按图所示缠绕配电绑线的一条线脚， 确保配电绑线紧箍在针式绝缘子的耳朵下。

E、缠好第一条线腿，用拇指轻压， 把线腿的末端扣好。

F、按 D、 E 的方法缠好第二条线腿， 并确保配电绑线的绑腿紧套

的针式绝缘子的颈上。

②侧绑线

A、 按下图所示将侧绑线卡在针式绝缘子的颈上，侧绑线的两条

线腿一条在导线上方，一条在导线下方。

B 、 分别将侧绑线的两条线腿缠在导线上， 用拇指轻压， 把线腿

的末端扣好。

3 ）、检查

目视对配电绑线进行检查， 保证两条支腿之间的间隙均匀。

4 ）、结束

回收全部工具， 清理场地， 填写施工记录。

三、技术标准

按设计要求及厂家要求配电绑线进行外观检查；

四、注意事项

①预绞式配电线为特殊用途的一次性使用产品，在任何情况下，均不得重复和变更预绞式配电绑线；

②为保证良好的使用性能和人身安全， 使用前须选择规格合适的配电绑线；

③配电绑线安装须由经过专门培训的熟练工人操作， 任何不熟悉或未经培训的人员均不得进行操作；

④配电绑线为精密设计装置， 为确保良好的使用性能， 需将其储备于有包装的纸箱中在使用时取出并谨慎操作。

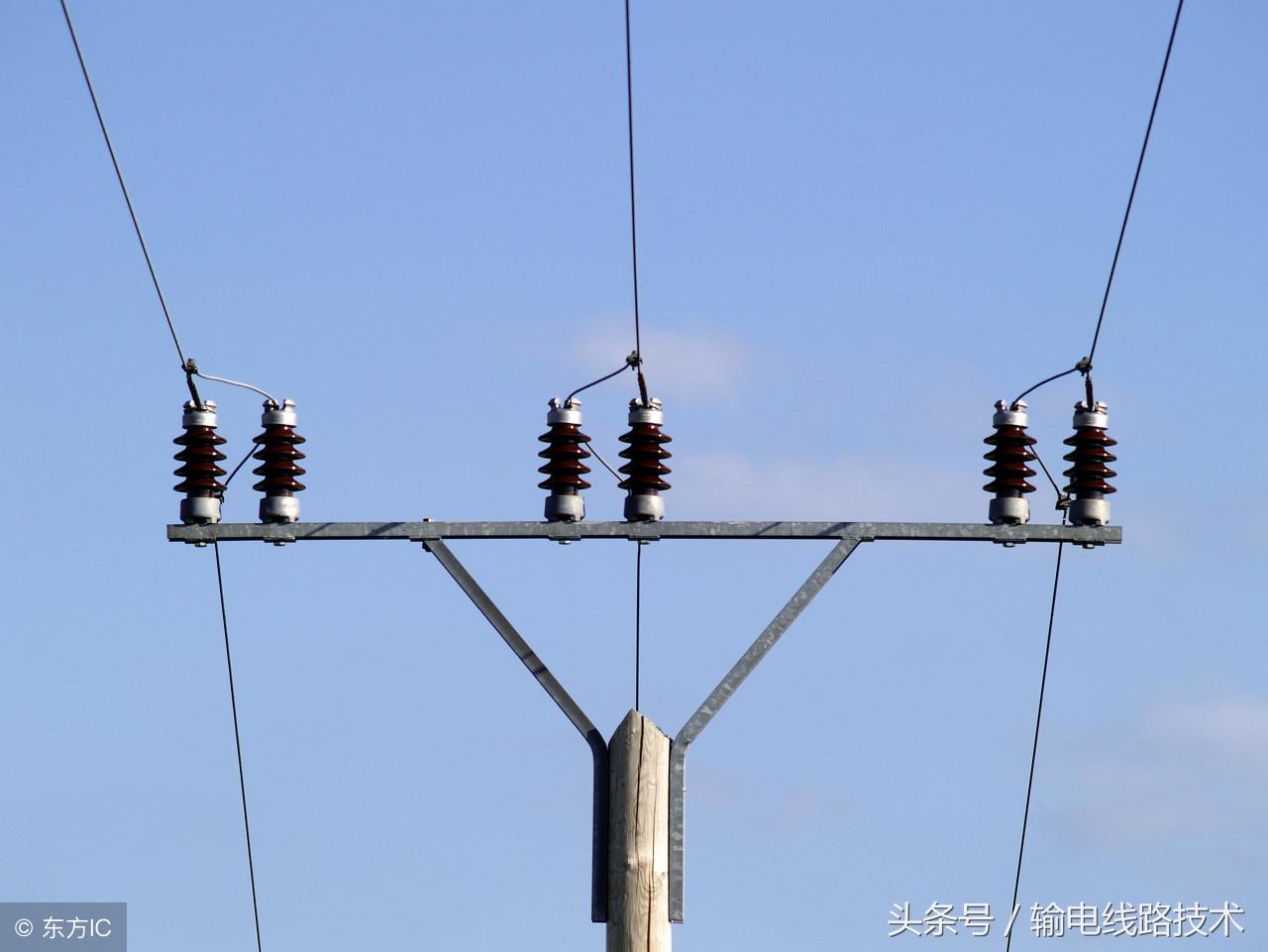

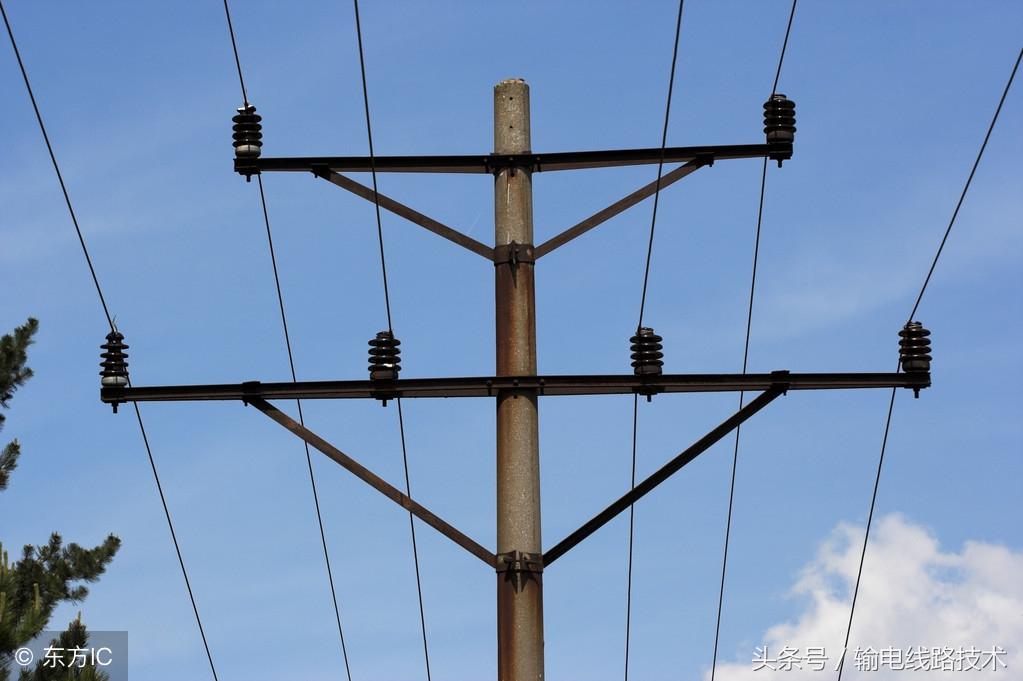

10kV针式瓷瓶的绑扎图文详解

1、导线绑扎要求

1、能正确选择、检查和使用工具、材料。

2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。

注意：绑线的直径大于导线绞线单股直径一个规格)

3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。

4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。

5、扎线操作动作轻松流畅。

6、扎线工艺美观。

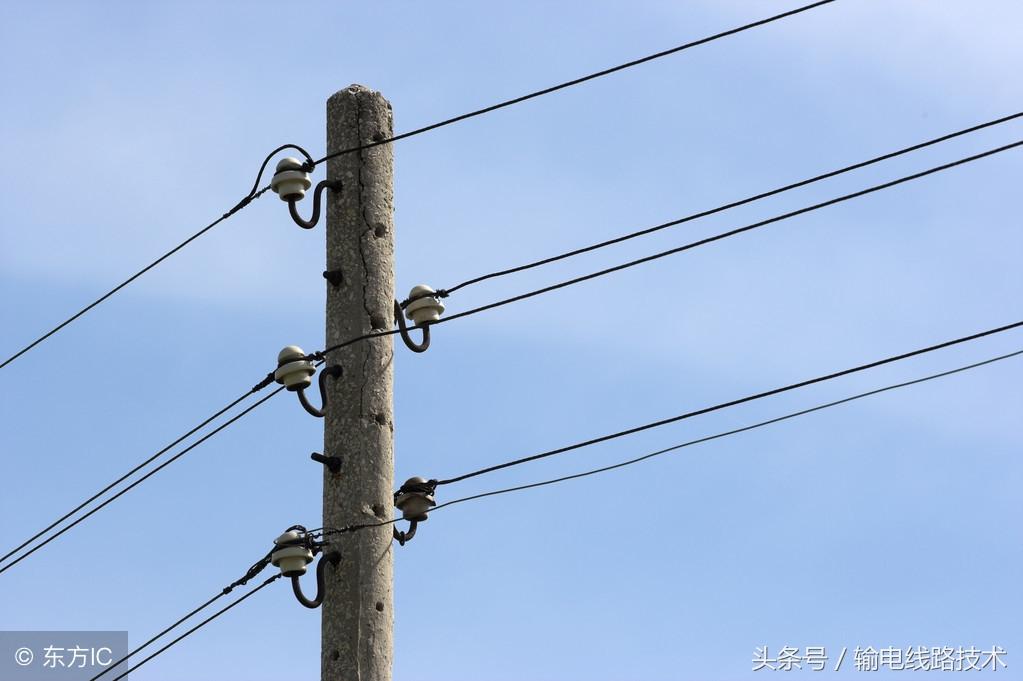

2、导线在针瓶上绑扎分类

1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。

2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。

(1)、对于小转角杆，导线应绑在转角外侧。施工人员应位于转角外侧

(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。

3、顶绑法的步骤及方法

1、先将绑线和铝包带盘成小圆圈，大小适中、紧密

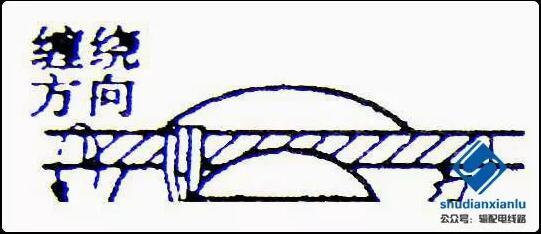

2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜ ×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。

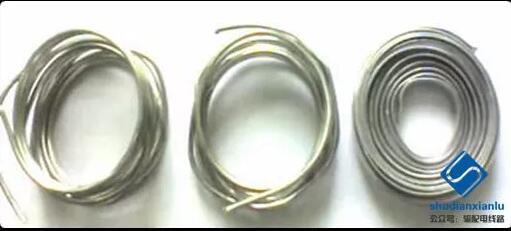

▲ 绑线和铝包带

第一步：

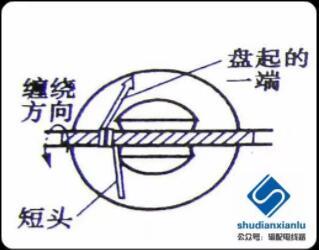

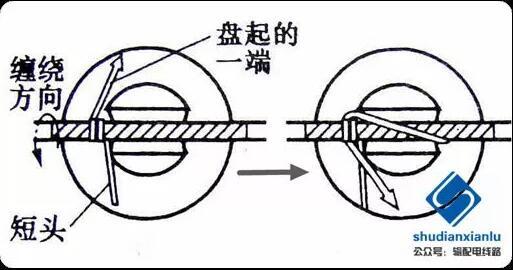

把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。

第二步：

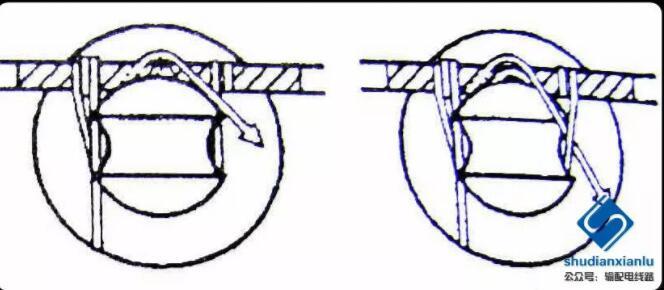

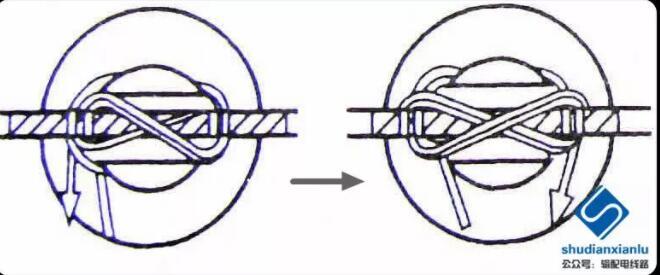

接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。

第三步：

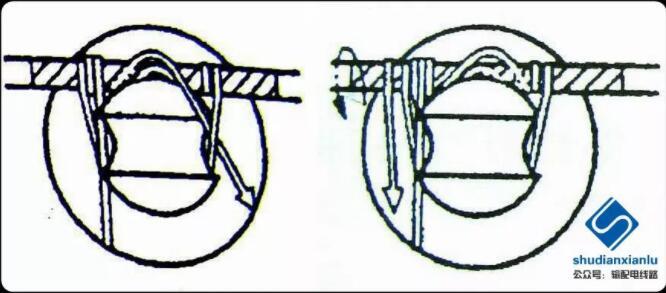

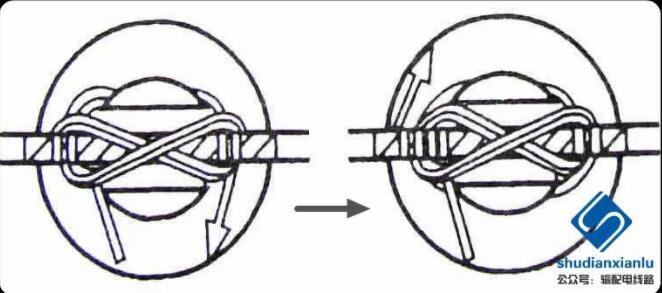

将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。

第四步：

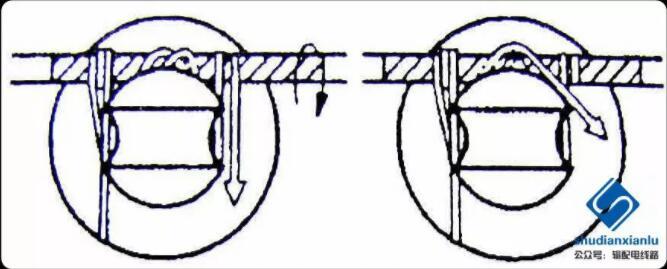

将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。

第五步：

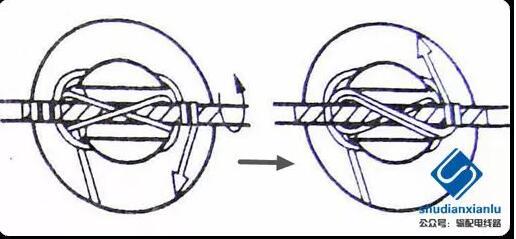

将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。

第六步：

然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。

第七步：

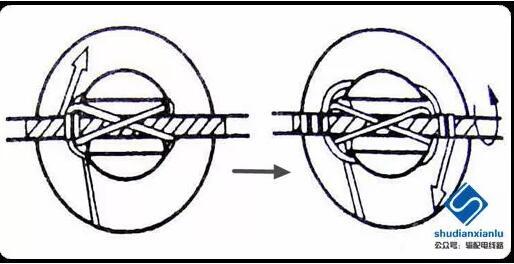

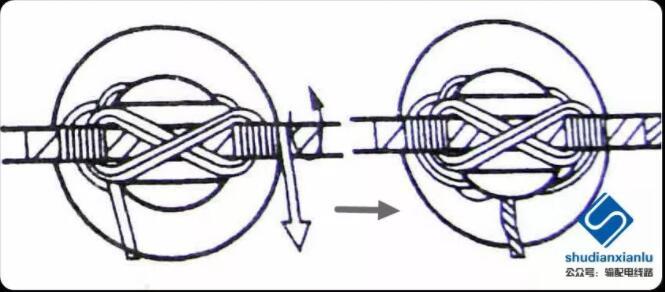

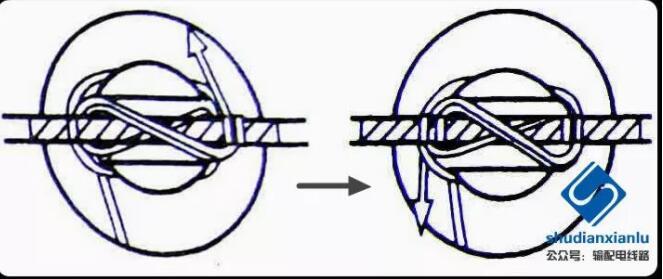

将提起的扎线再次压住顶槽中的导线到右边导线下侧，在针瓶顶槽中形成双十字。

第八步：

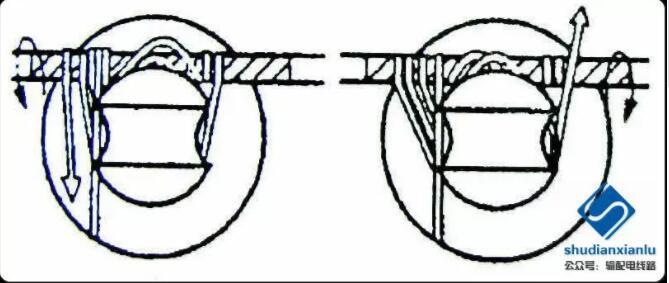

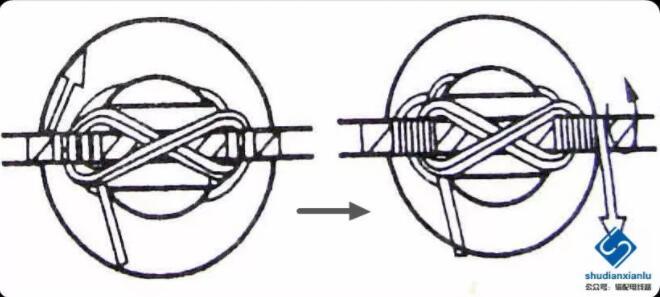

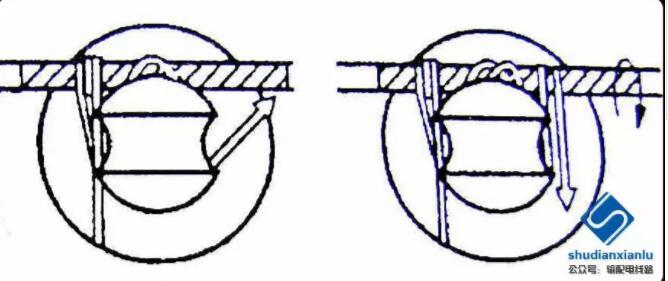

将扎线按顺时针方向沿针瓶内侧颈槽到针瓶左侧导线，第二次在导线上沿导线绞向缠绕3圈。

第九步：

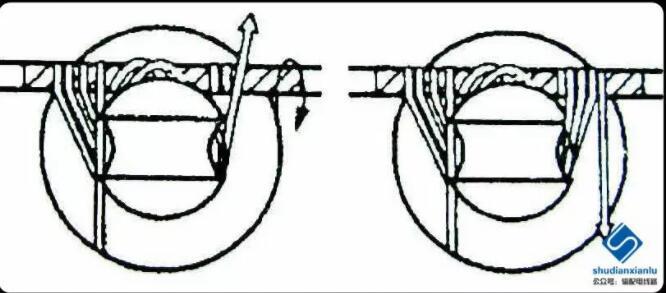

将扎线按顺时针方向沿针瓶外侧颈槽到针瓶右侧导线下侧，第二次在针瓶右侧导线上紧沿导线绞向缠绕3圈。

第十步：

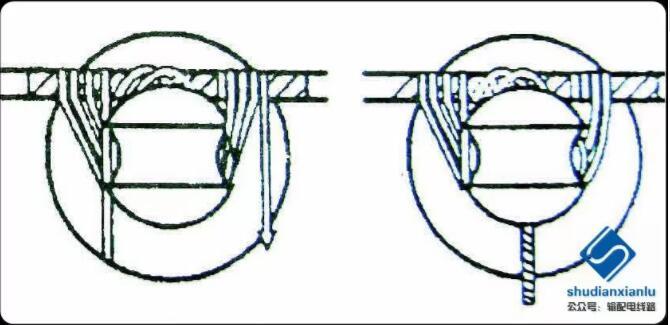

扎线余端与短头在针瓶内侧颈槽互绞5-6圈形成小辫，小辫头长10㎜，与导线垂直回头与扎线贴平。

4、侧绑法的步骤及方法

第一步：

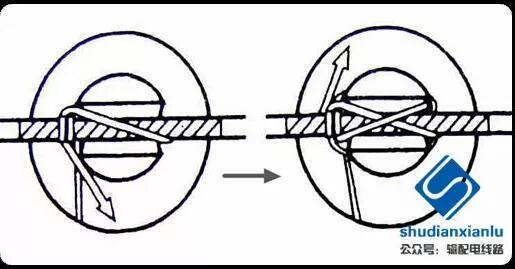

把扎线短的一端在紧贴瓷瓶处的导线左边顺导线绞向缠绕3圈，接着把扎线(盘起的一端)沿瓷瓶内侧颈槽紧紧地绕到导线的右下方。

第二步：

紧接着把扎线从导线的右下方围绕到导线的左上方，然后再把扎线绕瓷瓶颈槽1圈，从导线的右上方继续绕到导线的左下方，使扎线在导线上形成X形的交绑状。

第三步：

接着扎线从导线的左下方紧绕瓷瓶颈槽1周后在导线右边贴近瓷瓶处顺导线绞向缠3圈。

第四步：

接着把扎线(盘起的一端)从瓷瓶内侧紧紧地绕到导线的左下方，然后斜压住导线到右上方。

第五步：

接着再把扎线绕瓷瓶颈槽1圈，从导线的左上方继续绕到导线的右下方，使扎线在导线上形成双X形的交绑状。

第六步：

然后将盘起的扎线围绕针瓶内侧颈槽到导线左侧，第二次在导线上顺导线绞向缠绕3圈。

第七步：

将盘起的扎线围绕针瓶内侧颈槽到右侧导线上方。

第八步：

接着第二次在右侧导线上顺导线绞向缠绕3圈。

第九步：

扎线余端在颈槽内侧与短头互绞5-6圈形成小辫，小辫头长10㎜，与导线垂直回头与扎线贴平。

5、导线绑扎过程中的注意事项

1、如果用钳子绑扎，应防止钳口克伤导线。

2、绑扎时不要前后拉动导线，应按导线在绝缘子上的自然位置进行绑扎，防止导线两侧拉力不均，使绝缘子倾斜。

3、在日常施工过程中，绑扎前应检查绝缘子瓷质部分有无裂纹、硬伤、脱釉等现象，瓷质部分与金属部分连接是否牢靠，金属部分有无严重锈蚀现象，并对绝缘子进行清洁。
