如何看懂电气图纸？老师傅手把手教你学习电气图纸，新手必看

电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。如何看懂电气图纸？下面将详细为朋友们介绍！

总结：看图的一般方法是先看主电路,后看辅助电路,并用辅助电路的回路研究主电路的控制程序,看图的步骤首先是看主电路中有哪几种电气设备,每个电气设备的用途,接线方式和有关要求与联系.就以电动机为例,从种类上看是直流还是交流;是异步还是同步;从绕组上看是星形接线还是三角形接线;从起动方式上看是全压起动还是降压起动;釆用哪种控制方式,是正转还是反转的,等等.再全面了解其它电器组件的相互联系和作用,如电源开关,熔断器,继电器,接触器等,以及各种电器组件的电压等级,然后再看图中辅助电路的构成,并根据辅助电路的回路研究电路的动作情况,以及电路中各组件的相互关系和动作联系等.全面了解上述问题后,便可综合在一起看电路图了.

猜你喜欢

电工知识基础讲解——基本照明电路及家用电路安装，值得收藏！

简单易懂的常见照明电路集锦，电力人打开后都默默的收藏了！

水电安装之系统图怎么看？超详细图文解说，新手必看

注:（温馨提示）由于图片较大，手机无法看清时，点击图片放大即可！

01

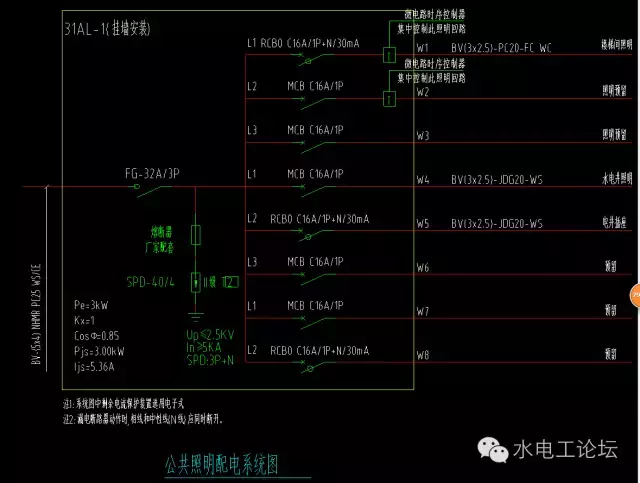

图中黄色框内：电箱内部配电装置（比如断路器、熔断器等）

区域外：左侧为进线规格及敷设方式，右侧为出现规格及敷设方式

02

图中左上角31AL-1 指的是电箱 箱号，在平面图中，每一个平面图的电箱都有对应箱号，根据箱号在系统图中找到相对应的系统解说！

03

图中左侧 BV（5X4）NHMR PC25 WC/CE

此处为进线以及敷设方式，BV(5X4)NHMR 塑料耐火阻燃铜芯线,4平方毫米5根,PC25 PVC25聚乙烯塑料管，WC/CE 沿墙体暗敷/沿顶板面明敷

解说：该进线为5x4耐火阻燃铜芯线，使用PVC25线管，在经过楼面时明敷设，在墙体时为暗敷设（多表示进电线那段）

04

箱内 FG-32A/3P 断路器型号( 这是电源总开关，使用32安3P断路器)

05

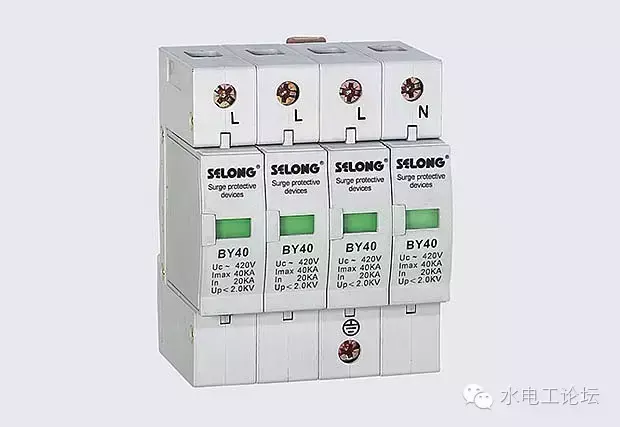

SPD-40/4 防雷浪涌保护器

06

L1 L2 L3 出线支路相序 共三相

07

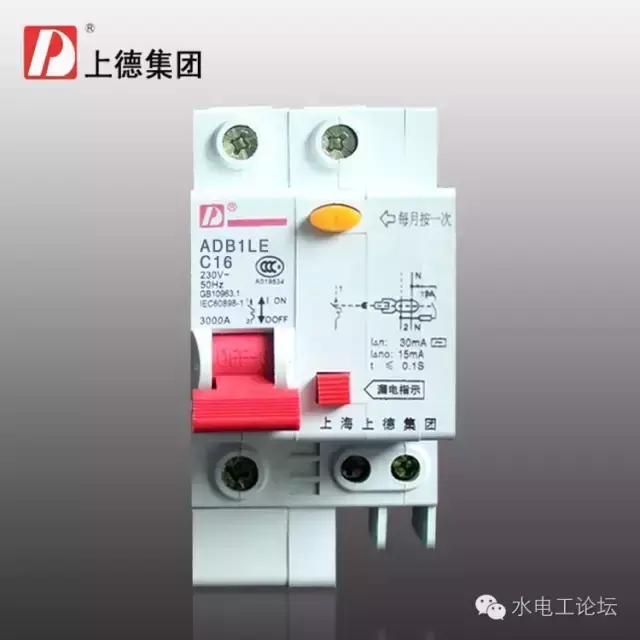

RCBO C16A/1P+N/30mA 断路器型号

08

MCB C16A/1P 断路器型号

09

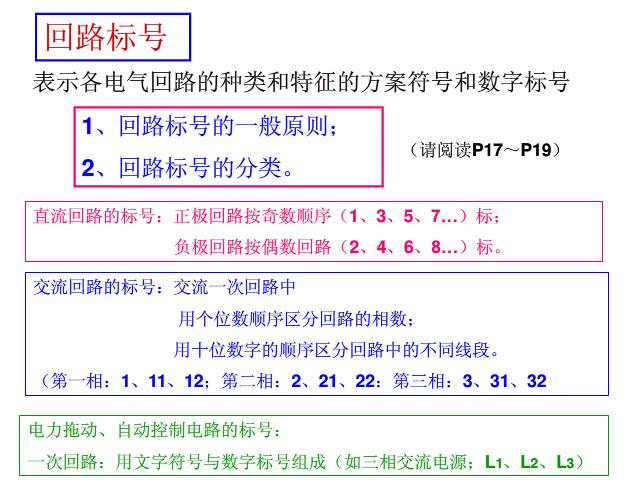

W1 W2 W3......回路序号

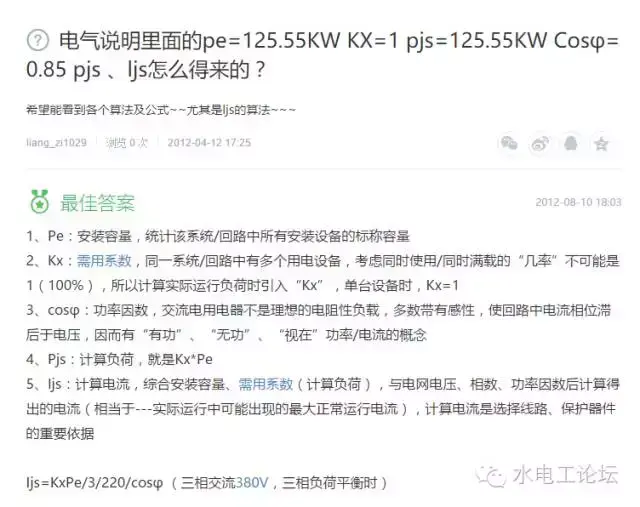

Pe=3KW Kx=1 ......这是设计说明部分，可以忽略，但我还是在网上找了些资料，大家可以看看！

10

BV(3X2.5)-PC20-FC WC

BV（3x2.5）3根2.5平方毫米铜芯线

PC20 PVC20聚乙烯塑料管

FC： 暗敷设在地面内

WC：暗敷在墙内

这里的解说和进线是差不多的，唯一不同的是，敷设方式改变了！

★

教程讲到这里就差不多了，这张系统图是比较简单的！建筑配电一般分为三级，一级为电房，二级为总箱（比如照明配电总电箱或动力总电箱等），三级基本就是最后一级了，就是现在解说的这个照明配电箱。如果系统图看不到进线的大小可以找上一级电箱的出线就知道大小了！一般都会标注从哪个配电箱引至该电箱！

另外给大家找了一些常用到的敷设方式，大家可以看看，也可以收藏起来，方便日后查看！

★

工程图纸都有图纸设计说明

各个字母代表什么意思都有

SR： 沿钢线槽敷设

BE： 沿屋架或跨屋架敷设

CLE：沿柱或跨柱敷设

WE： 沿墙面敷设

CE： 沿天棚面或顶棚面敷设

ACE：在能进入人的吊顶内敷设

BC： 暗敷设在梁内

CLC：暗敷设在柱内

WC： 暗敷设在墙内

CC： 暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内

FC： 暗敷设在地面内

SCE：吊顶内敷设,要穿金属管

一，导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁
