电工入门必备工具，摇表（兆欧表）使用教程，只要认字就能学会

摇表，又叫兆欧表，是用来测量绝缘电阻阻值大小的专业测量工具，因此又叫“绝缘电阻表”。在电工的工作中，其使用频率仅次于万用表。这么说可能有的朋友还是不明白，那我就说的再通俗一点：比如漏电断路器跳闸了，我们以前说过很多种方法确定漏电位置，无非就是不断的合闸和实验。这些做法，麻烦而且不安全。最正确的方法，应使用摇表，测量每条电线的绝缘电阻。

兆欧表二三事

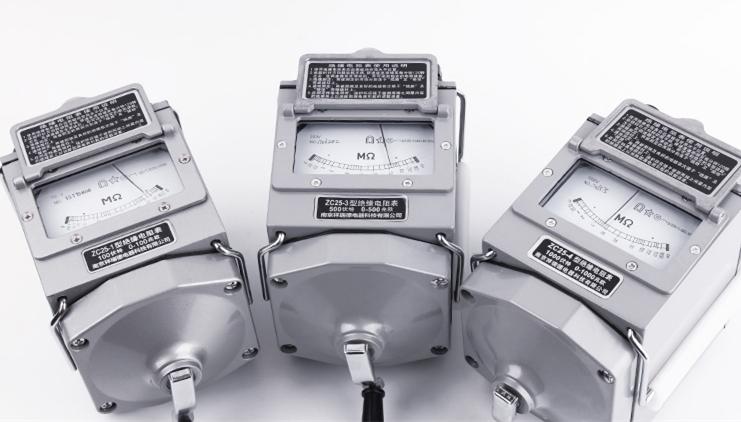

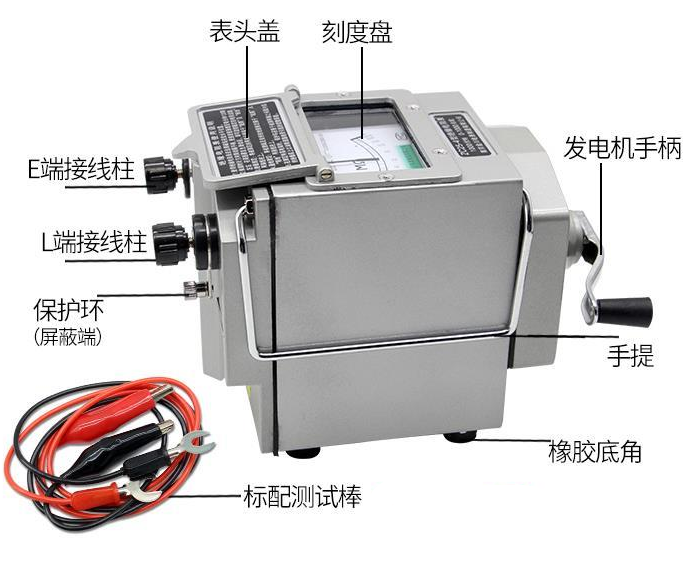

兆欧表的外观很简单，三个接线柱，其中有两个长得一样，分别为L接线柱和E接线柱，另一个稍微小一点，叫做G接线柱（接线柱上都写着名称呢）。另有一个手柄，可以摇动（摇表因此得名）和一块显示屏，用于读数（已有数字显示屏，但使用最广泛的，还是指针显示屏）。

初中物理课上，我们人人都学过直流发电机的工作原理。兆欧表，就是把这种发电机安装在了表体内。

当我们转动手柄时，手柄带动发电机内部线圈转动，可产生直流高压。通过表内测量电压大小、电流大小，可计算出电路中的电阻大小，并将电阻数值显示在显示屏上（单位为兆欧）。

强调一下：兆欧表测的是“绝缘电阻”，而不是“电阻”。绝缘电阻阻值较大，因此单位为兆欧（1兆欧=1000000欧姆）。当测量导体时，兆欧表所得数值为0（并不是说没有电阻，而是兆欧表的精度无法测出那么小的电阻）。

兆欧表使用方法

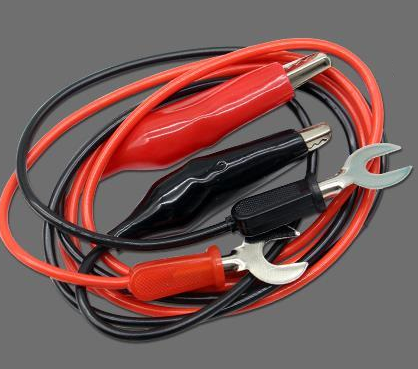

兆欧表用于连接表和被测物体的，叫做“检测棒”，其功能与万用表中的“表笔”相同。这个检测棒的一端，呈月牙形，可将它卡在接线柱上；另一端是一个小夹子，把它夹或固定在被测物体上即可。

红色检测棒，永远接在L接线柱上，另一端连接被测物体的导体。黑色检测棒，永远接在E接线柱上，另一端与绝缘体连接（如果测量两个导体之间或两个绝缘体之间的绝缘电阻，可不用区分L和E接线柱）。在测量带屏蔽层的电缆时，应将电缆屏蔽层与G接线柱连接，平时可不用G接线柱。

接线完成后可开始测量，测量时，先缓慢摇动摇表的手柄，慢慢加速，直至速度达到120r/lmin。此时摇动手柄的手不要停，开始读数，即可得到绝缘电阻阻值。

测量前准备

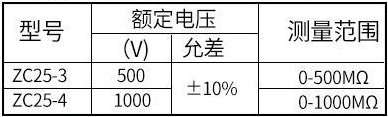

1.选择合适的兆欧表：兆欧表所释放的电压大小不同，一般可分为500V,1000V,1500V,2000V,2500V这几种。兆欧表的参数，会在兆欧表侧面的铭牌上标注。在选择时，应使用最接近且略大于被测物体工作电压的兆欧表。比如测量家庭电路中电器或电线的绝缘电阻，则应选择500V兆欧表。

2.兆欧表状态确定：将检测棒接在接线柱上以后，先将两个检测棒接在一起，摇动手柄，此时读数为0，则该项测试通过。

将检测棒接在接线柱后，将两个检测棒分开，摇动手柄，此时读数为无穷大，则该项测试通过。

如果兆欧表有故障，应停止测量。

3.注意事项：测量时应保证电路中没有电源、没有负载，如果被测物体含有电容，应先对电容进行放电；摇动手柄过程中，不得触碰检测棒导体；测量结束后，应松开手柄，让手柄自行停止，在手柄停止转动之前，先将黑色检测棒拆下，并用黑色检测棒去接触红色检测棒，之后方可将红色检测棒也拆下。

家庭漏电检测方法

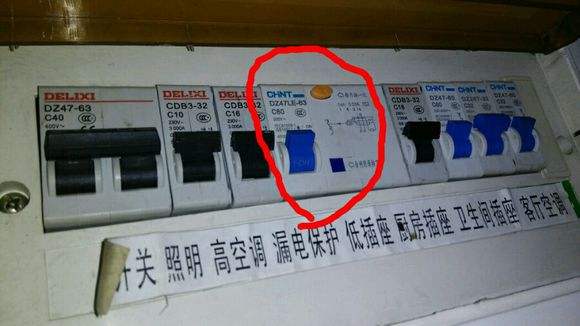

为了方便大家理解，我们再附上一个示例——家庭电路中，漏电断路器跳闸，且复位按钮突出，此时可确定电路中存在漏电故障。将所有插头拔下，再次合闸，依然跳闸，此时便可以确定是由于线路漏电跳闸。那么，究竟是零线漏电还是火线漏电？换线的时候换哪根线呢？可以用摇表进行测量。

首先断开所有断路器，将跳闸的断路器下口的两根线拆下，把红色检测棒夹在刚刚拆下的火线上，黑色检测棒夹在地排上，摇动手柄开始测量。如果读数小于0.5兆欧，则证明这根线有漏电。

无论刚刚测量的那根线有没有故障，用同样的方法测一下零线。两组数据中，读数小于0.5兆欧的，均有漏电，需要更换电线。

摇表（兆欧表）的详细使用教程，摇表测漏电的方法，简单易学

摇表，又叫兆欧表，是用来测量绝缘电阻阻值大小的专业测量工具，因此又叫“绝缘电阻表”。在电工的工作中，其使用频率仅次于万用表。这么说可能有的朋友还是不明白，那我就说的再通俗一点：比如漏电断路器跳闸了，我们以前说过很多种方法确定漏电位置，无非就是不断的合闸和实验。这些做法，麻烦而且不安全。最正确的方法，应使用摇表，测量每条电线的绝缘电阻。

兆欧表二三事

兆欧表的外观很简单，三个接线柱，其中有两个长得一样，分别为L接线柱和E接线柱，另一个稍微小一点，叫做G接线柱（接线柱上都写着名称呢）。另有一个手柄，可以摇动（摇表因此得名）和一块显示屏，用于读数（已有数字显示屏，但使用最广泛的，还是指针显示屏）。

初中物理课上，我们人人都学过直流发电机的工作原理。兆欧表，就是把这种发电机安装在了表体内。

当我们转动手柄时，手柄带动发电机内部线圈转动，可产生直流高压。通过表内测量电压大小、电流大小，可计算出电路中的电阻大小，并将电阻数值显示在显示屏上（单位为兆欧）。

强调一下：兆欧表测的是“绝缘电阻”，而不是“电阻”。绝缘电阻阻值较大，因此单位为兆欧（1兆欧=1000000欧姆）。当测量导体时，兆欧表所得数值为0（并不是说没有电阻，而是兆欧表的精度无法测出那么小的电阻）。

兆欧表使用方法

兆欧表用于连接表和被测物体的，叫做“检测棒”，其功能与万用表中的“表笔”相同。这个检测棒的一端，呈月牙形，可将它卡在接线柱上；另一端是一个小夹子，把它夹或固定在被测物体上即可。

红色检测棒，永远接在L接线柱上，另一端连接被测物体的导体。黑色检测棒，永远接在E接线柱上，另一端与绝缘体连接（如果测量两个导体之间或两个绝缘体之间的绝缘电阻，可不用区分L和E接线柱）。在测量带屏蔽层的电缆时，应将电缆屏蔽层与G接线柱连接，平时可不用G接线柱。

接线完成后可开始测量，测量时，先缓慢摇动摇表的手柄，慢慢加速，直至速度达到120r/lmin。此时摇动手柄的手不要停，开始读数，即可得到绝缘电阻阻值。

测量前准备

1.选择合适的兆欧表：兆欧表所释放的电压大小不同，一般可分为500V,1000V,1500V,2000V,2500V这几种。兆欧表的参数，会在兆欧表侧面的铭牌上标注。在选择时，应使用最接近且略大于被测物体工作电压的兆欧表。比如测量家庭电路中电器或电线的绝缘电阻，则应选择500V兆欧表。

2.兆欧表状态确定：将检测棒接在接线柱上以后，先将两个检测棒接在一起，摇动手柄，此时读数为0，则该项测试通过。

将检测棒接在接线柱后，将两个检测棒分开，摇动手柄，此时读数为无穷大，则该项测试通过。

如果兆欧表有故障，应停止测量。

3.注意事项：测量时应保证电路中没有电源、没有负载，如果被测物体含有电容，应先对电容进行放电；摇动手柄过程中，不得触碰检测棒导体；测量结束后，应松开手柄，让手柄自行停止，在手柄停止转动之前，先将黑色检测棒拆下，并用黑色检测棒去接触红色检测棒，之后方可将红色检测棒也拆下。

家庭漏电检测方法

为了方便大家理解，我们再附上一个示例——家庭电路中，漏电断路器跳闸，且复位按钮突出，此时可确定电路中存在漏电故障。将所有插头拔下，再次合闸，依然跳闸，此时便可以确定是由于线路漏电跳闸。那么，究竟是零线漏电还是火线漏电？换线的时候换哪根线呢？可以用摇表进行测量。

首先断开所有断路器，将跳闸的断路器下口的两根线拆下，把红色检测棒夹在刚刚拆下的火线上，黑色检测棒夹在地排上，摇动手柄开始测量。如果读数小于0.5兆欧，则证明这根线有漏电。

无论刚刚测量的那根线有没有故障，用同样的方法测一下零线。两组数据中，读数小于0.5兆欧的，均有漏电，需要更换电线。
