建筑电工小白入门教学，电线颜色代表的涵义和简单接线的方法

大家好，我是华哥专业电工，这是我发表的第一篇文章，简单自我介绍一下，我是在2002年开始进入的电工行业，从业了十几年，不能说是精通，但是也有了一定的基础，我以后会定时分享电工行业的知识和教学，希望大家喜欢，下面进入正题

​

要想作为一名专业电工，基础知识必须要了解，我们先从电工小白入门基础开始讲解，本篇文章适用于电工小白，老电工见笑了

首先电工接触的肯定是电线啦，电线又分很多种颜色，各种颜色代表的涵义也不同，下面我们讲一下电线不同的颜色代表的涵义

电线分为火线，零线，地线，控制线。火线也分为三厢分别是L1,L2,L3 零线符号是N，地线符号是G

​

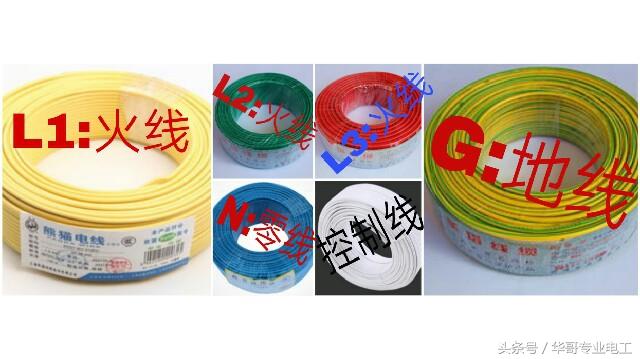

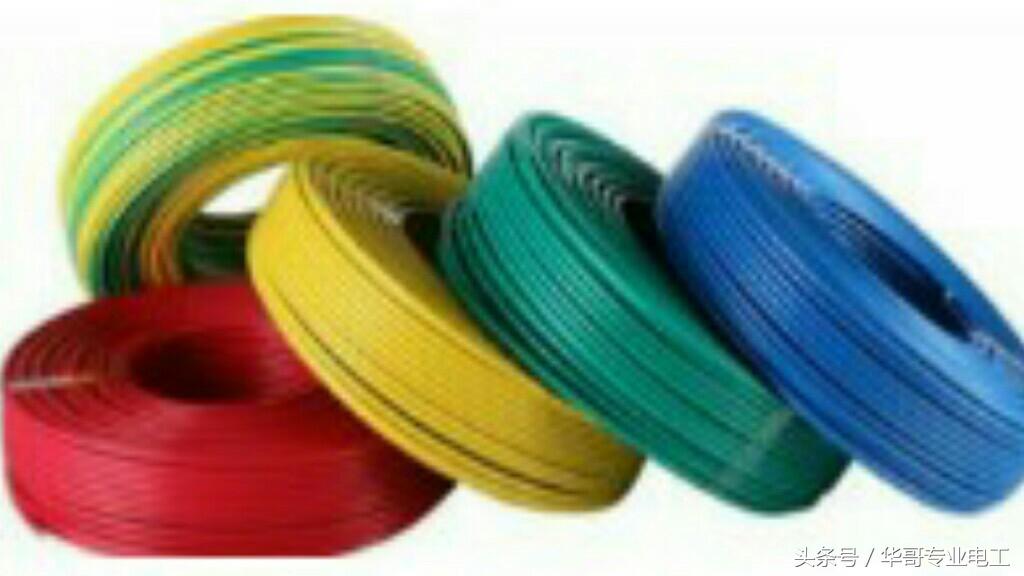

L1：黄色电线 L2:绿色电线 L3:红色电线 N：蓝色电线 G:双色电线 控制线：白色电线

认识了电线颜色代表的涵义和火线，零线，地线代表的符号，我们电工小白就可以简单的接线了，下面讲一下电闸下线接线方法

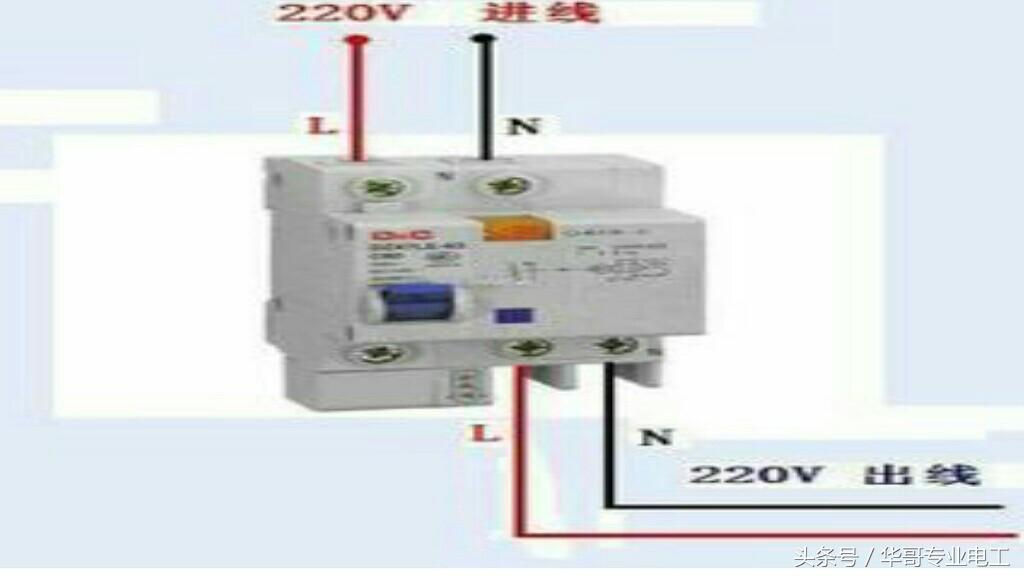

1.220伏接线方法:首先要断开电闸，然后根据动力准备一条三芯电缆，分别接零线，火线和地线

​

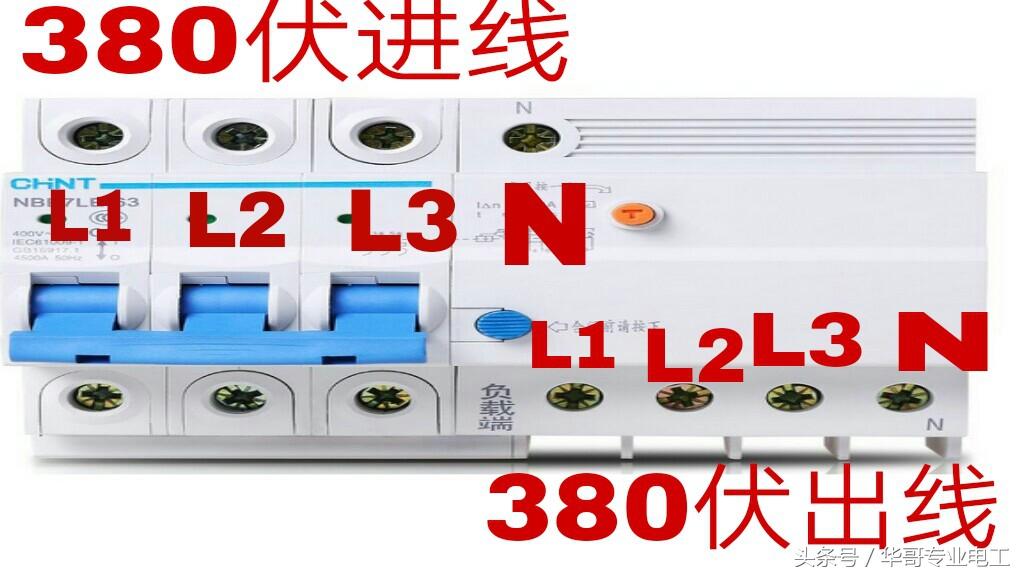

2.380伏接线方法：这个接线要注意因为动力不同接线方法也不同，比如380伏电焊机要接两根火线一根地线，380伏电动机要接三根火线一根地线，380伏冰箱要接三根火线，一根零线和一根地线，电工小白如果不知道是什么动力需要先问一下师傅，免得出现事故，接线以前一定要先断开电闸

​

这一课就先讲到这里，有不明白的可以在下方留言我会一一给你们解答，开始只是讲的基础知识，以后会越来越深入，喜欢的加关注哦

市电电源线颜色一般如何区分？电工是有口诀的

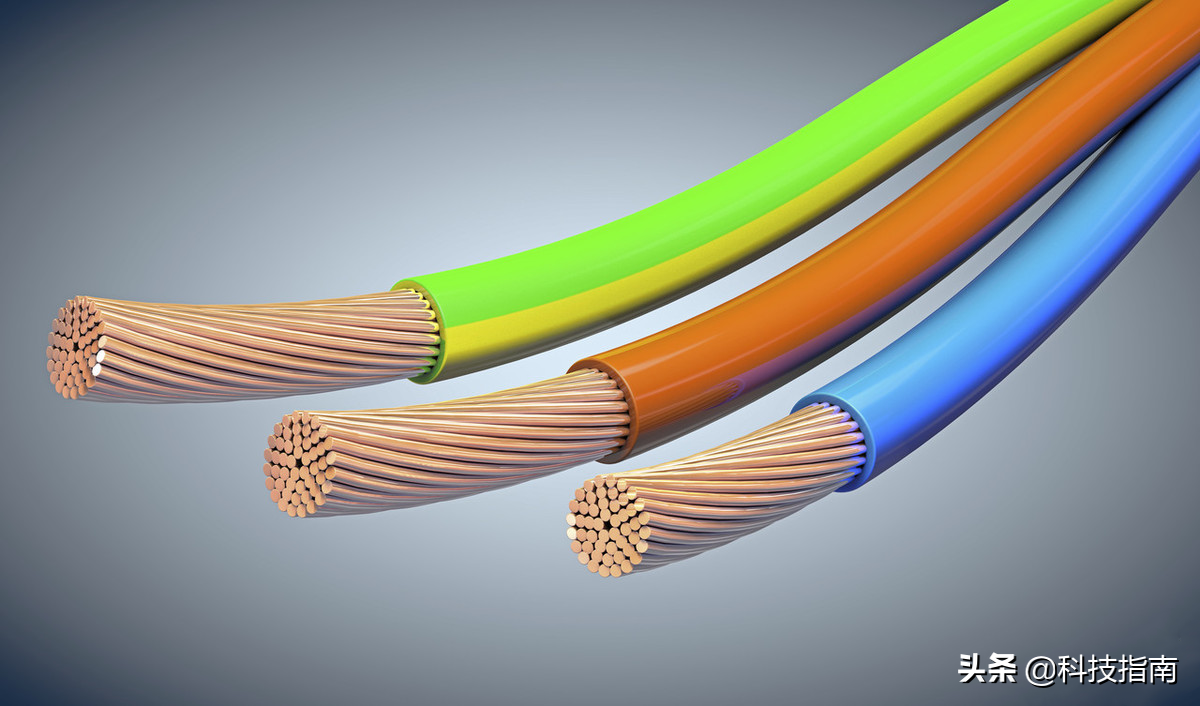

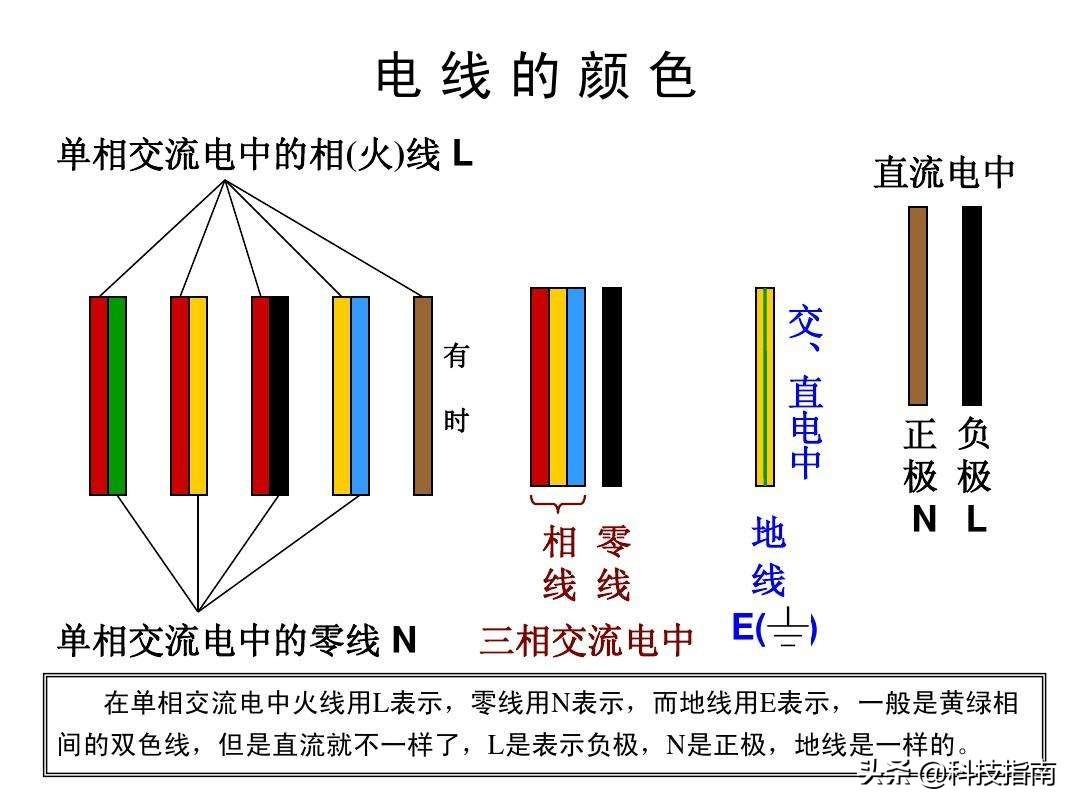

笔者的认知一般就是红色代表正电（火线），蓝色代表负电（零线），双色交互的就是底线。可笔者生活中实际遇到时，各种颜色的线都有，原来电工是有诀窍的：火线须用黄绿红，零线就用黑与蓝，地线黄绿双色线。

不过平时还会出现一些其他颜色，比如，橙色、黑色、黄色、白色、灰色等。一般橙色、黑色、黄色是火线，灰色、白色就是零线。

记住这些一般电线使用的规则，平时我们自己在修理，安装线路时还是会用到的，也为下次修理提供便利。

日常生活中更换墙壁插座，接个插线板，自己换个吸顶灯基本都会用到，不能这些小碎活也要找专业电工来做吧，一次两次找熟人帮忙还可以，但不是长久之计。毕竟家里的数码产品，家电产品越来越多，使用频率高，线路周边出现一些故障频率也会增加，小问题还是要自己动动手解决。

说说笔者家里翻盖房子时，电工给买的电线：

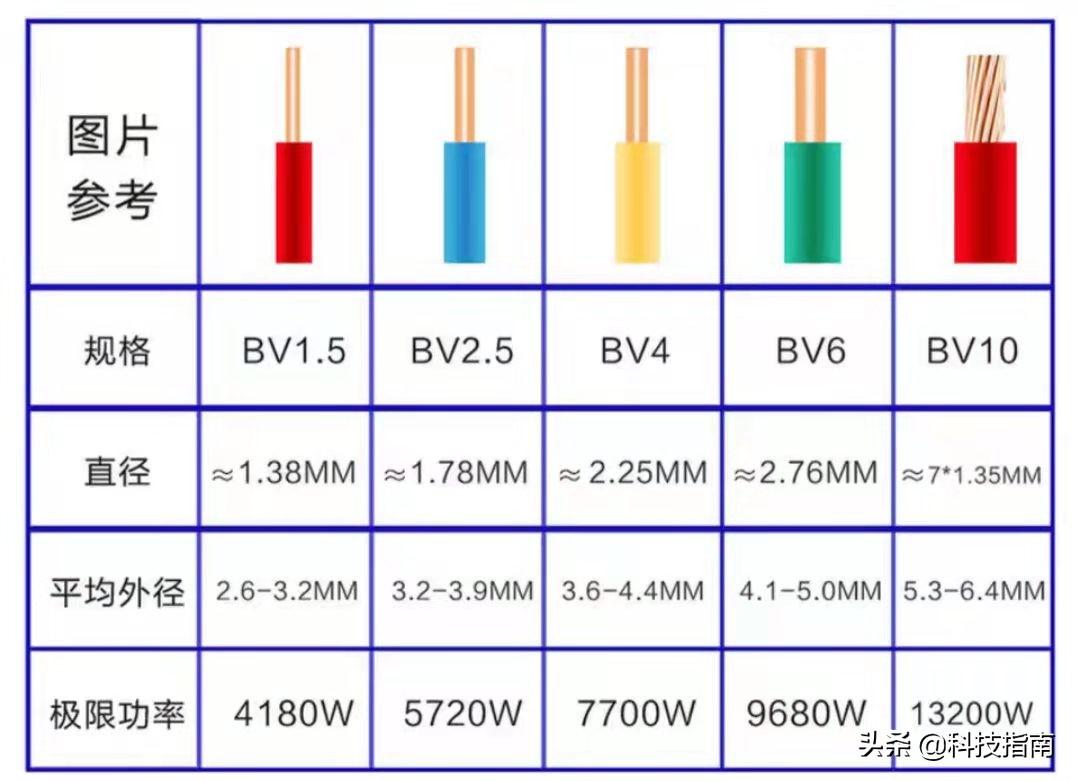

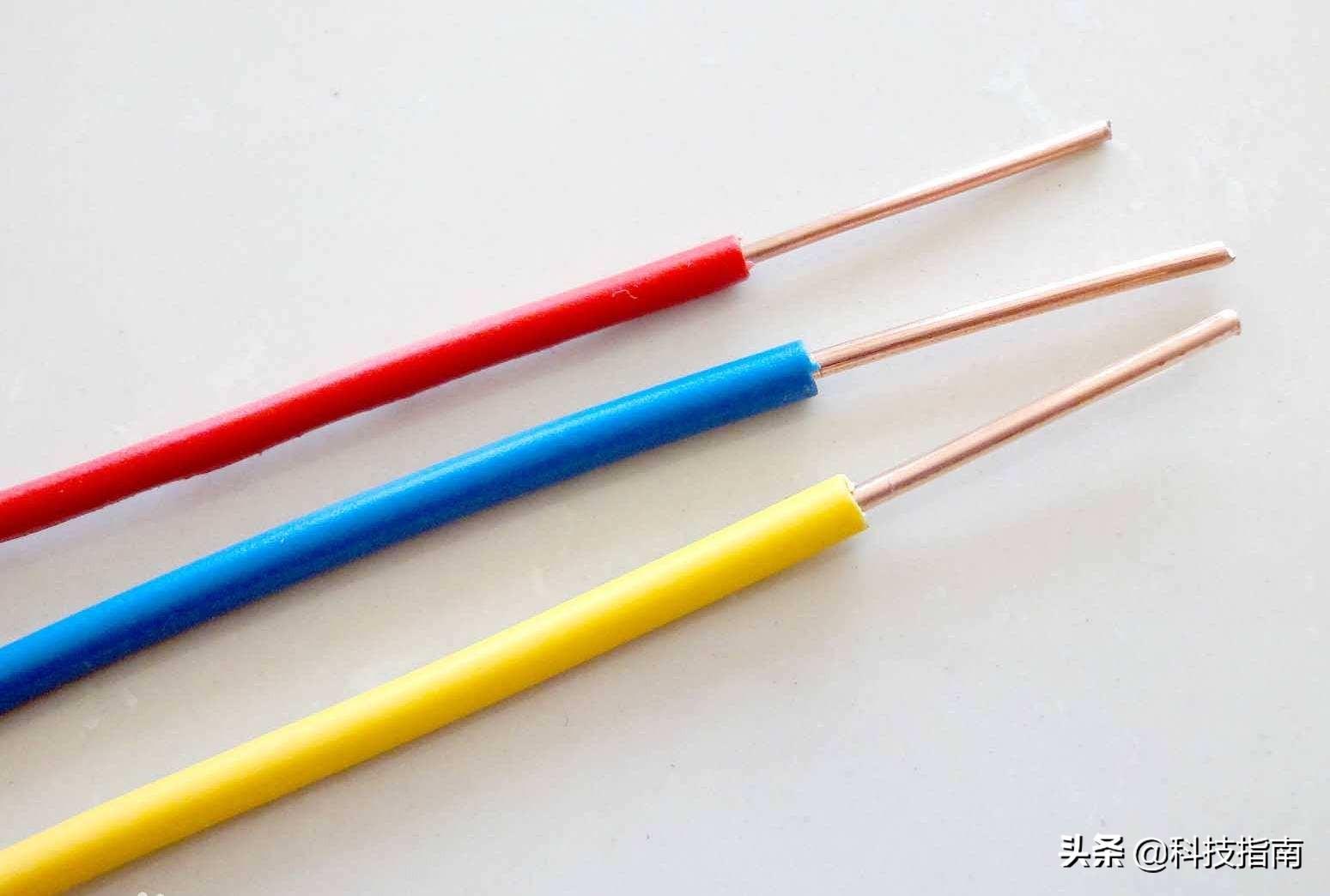

主干线火零线，6平方的红、蓝两色，地线用的4平方绿线。

插座线火零线，4平方的绿，蓝两色，地线用的2.5平方黄线。

接灯照明线用的是2.5平，主要是黄，绿。

一般电工不会三种颜色线都购买的，基本大方向按照规矩来，地线一般就是采用小一号的线，主要考虑不浪费线缆。

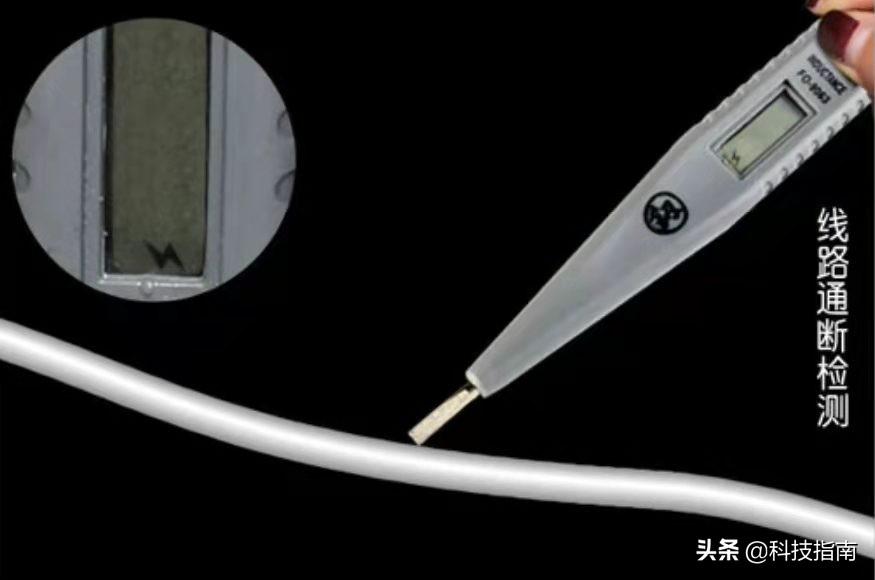

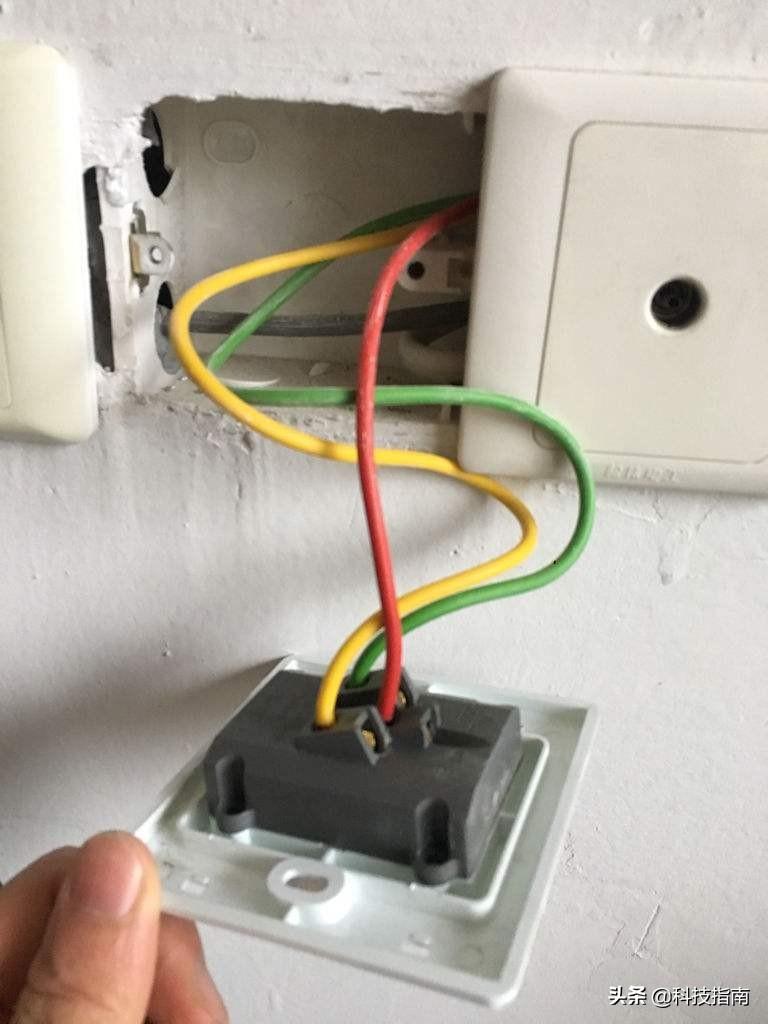

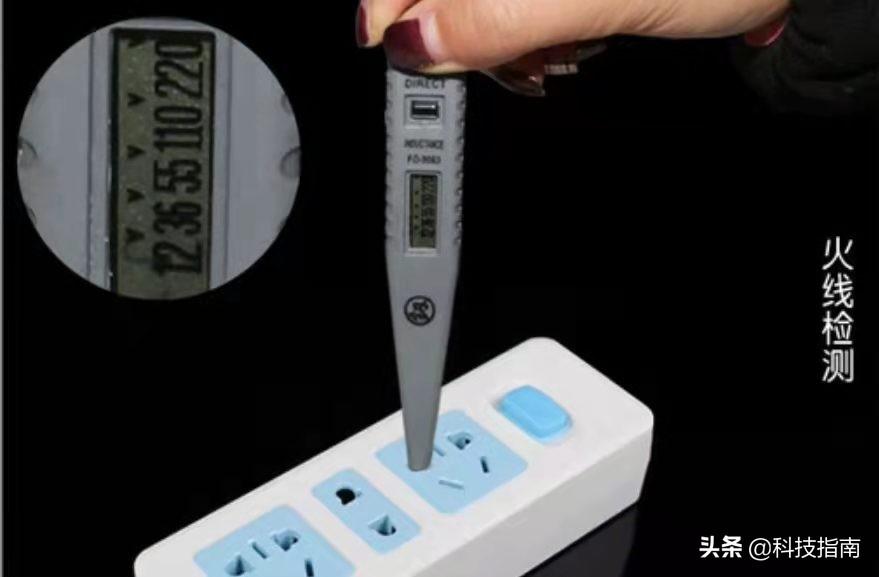

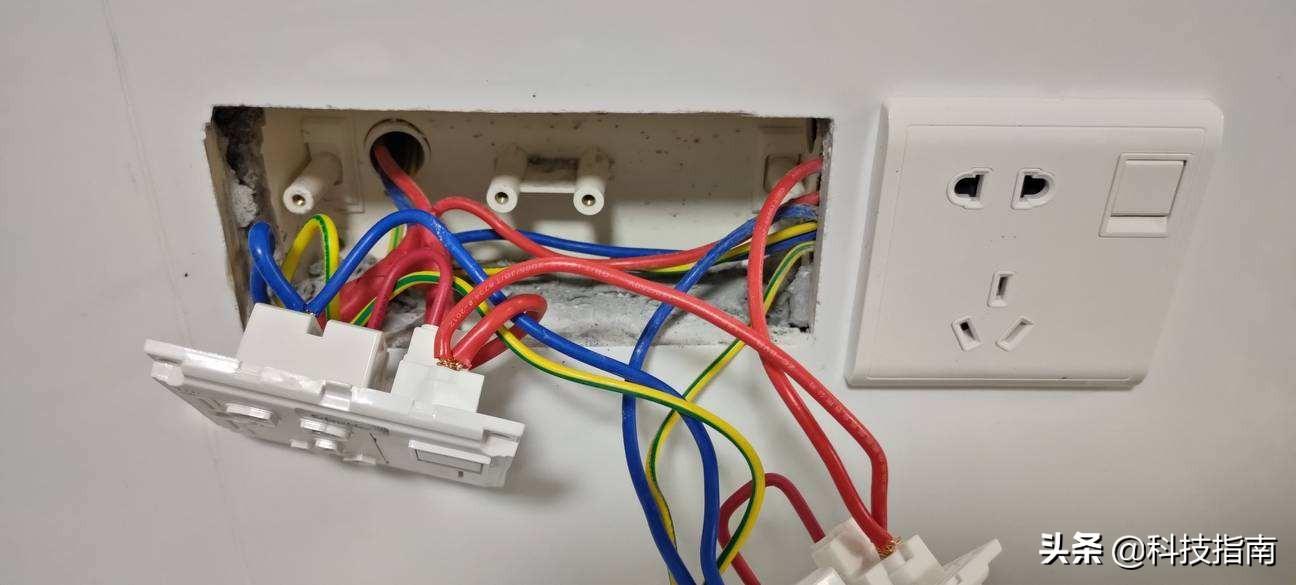

说笔者自己更换墙壁插座，插线板，接照明灯时的操作，笔者一般都是那种“电笔”先测哪个是火线，哪个是零线，然后再断开道闸接线，因为，我家里一般地线都是小一号的，所以也不会出错。

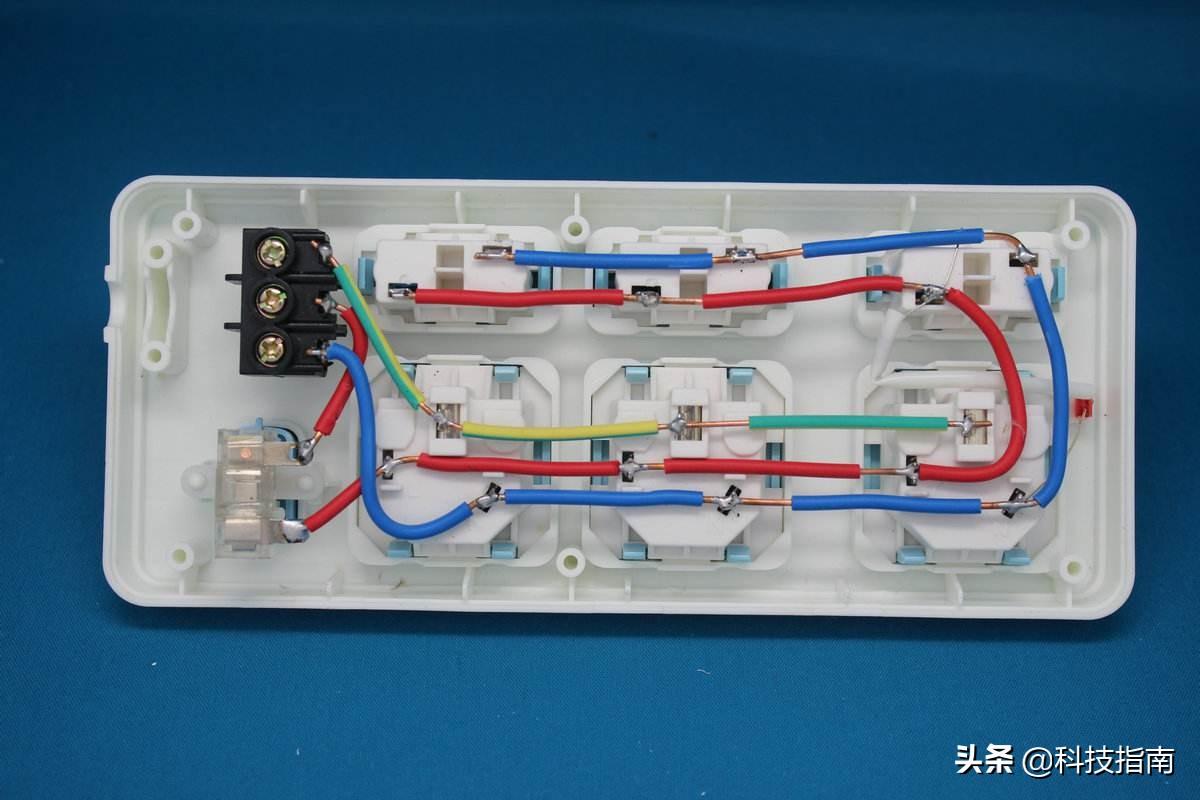

接插线板三色线，一般还是按照规矩来，L火，N零，E地（一般都是图标）。如果家里只有一种线，我一般把火线两头儿用胶布单独缠绕一圈标记一下。

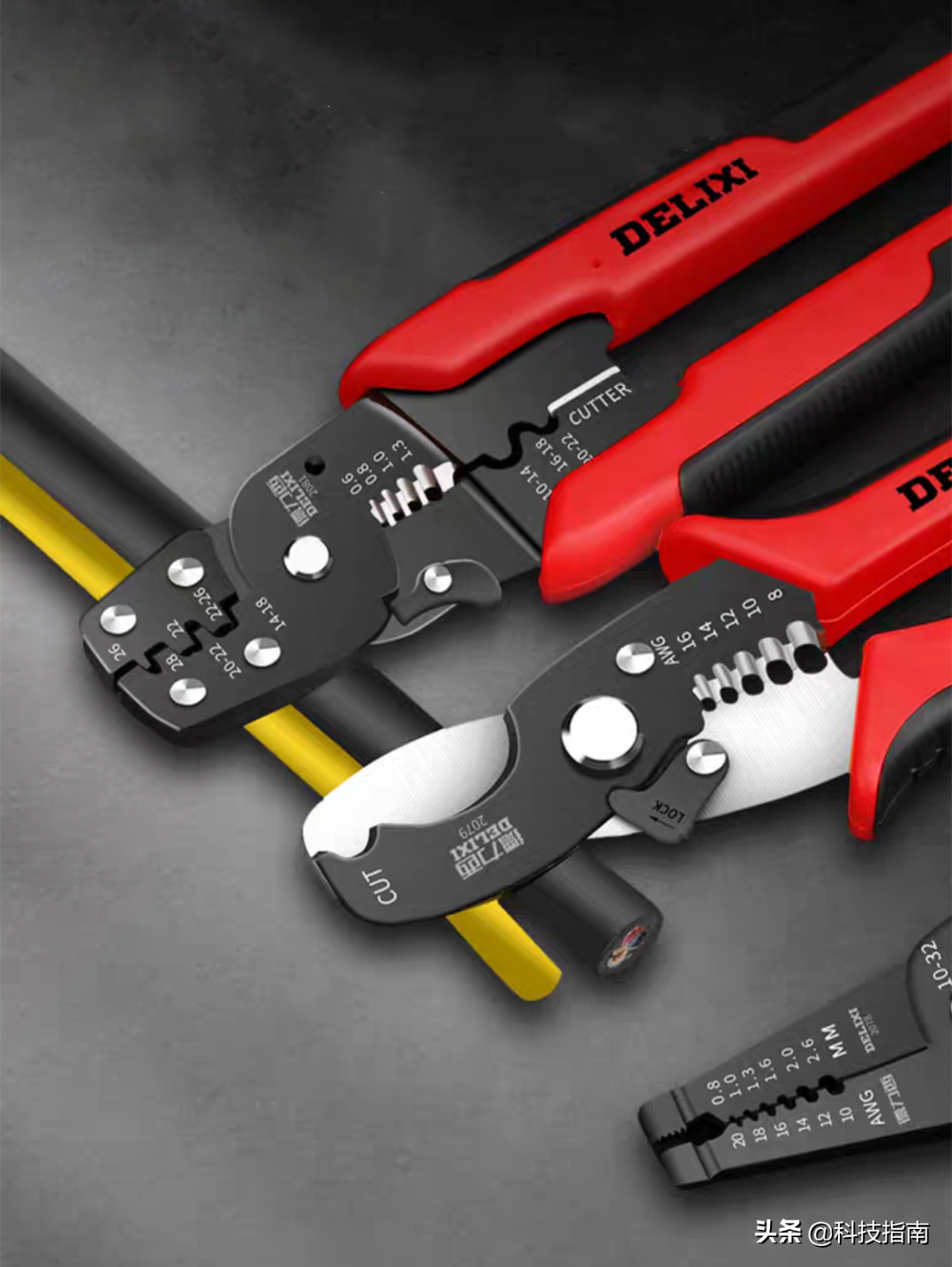

用电安全大家一定要重视，记好一般规则，为以后修理提供便利，当然像测电笔，剥线钳、电工胶布等工具还是要准备好。
