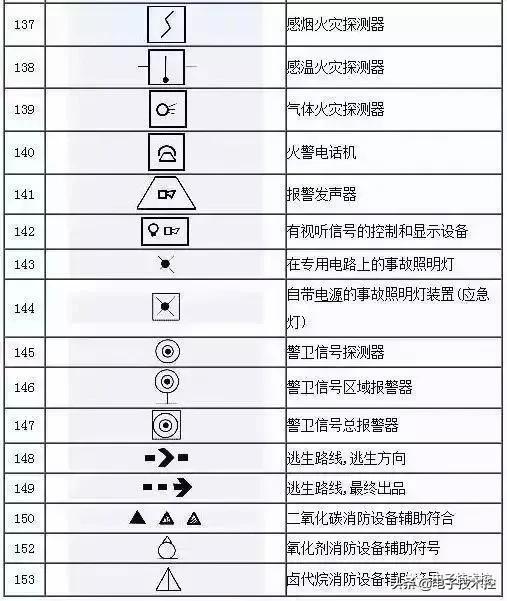

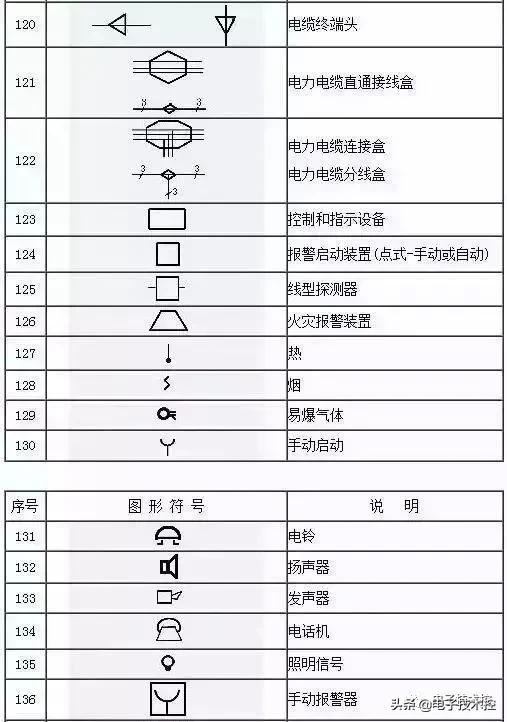

电工153项图形符号与说明汇总表

需要查看和收藏更多相关图形符号，看到文末！

如需进技术交流群，后台回复 进群

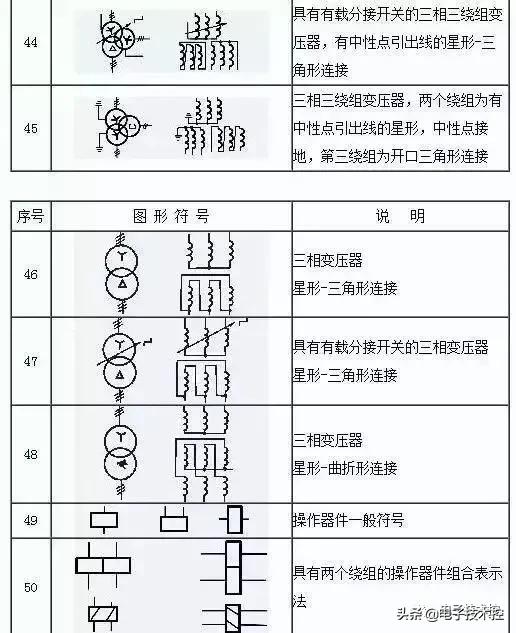

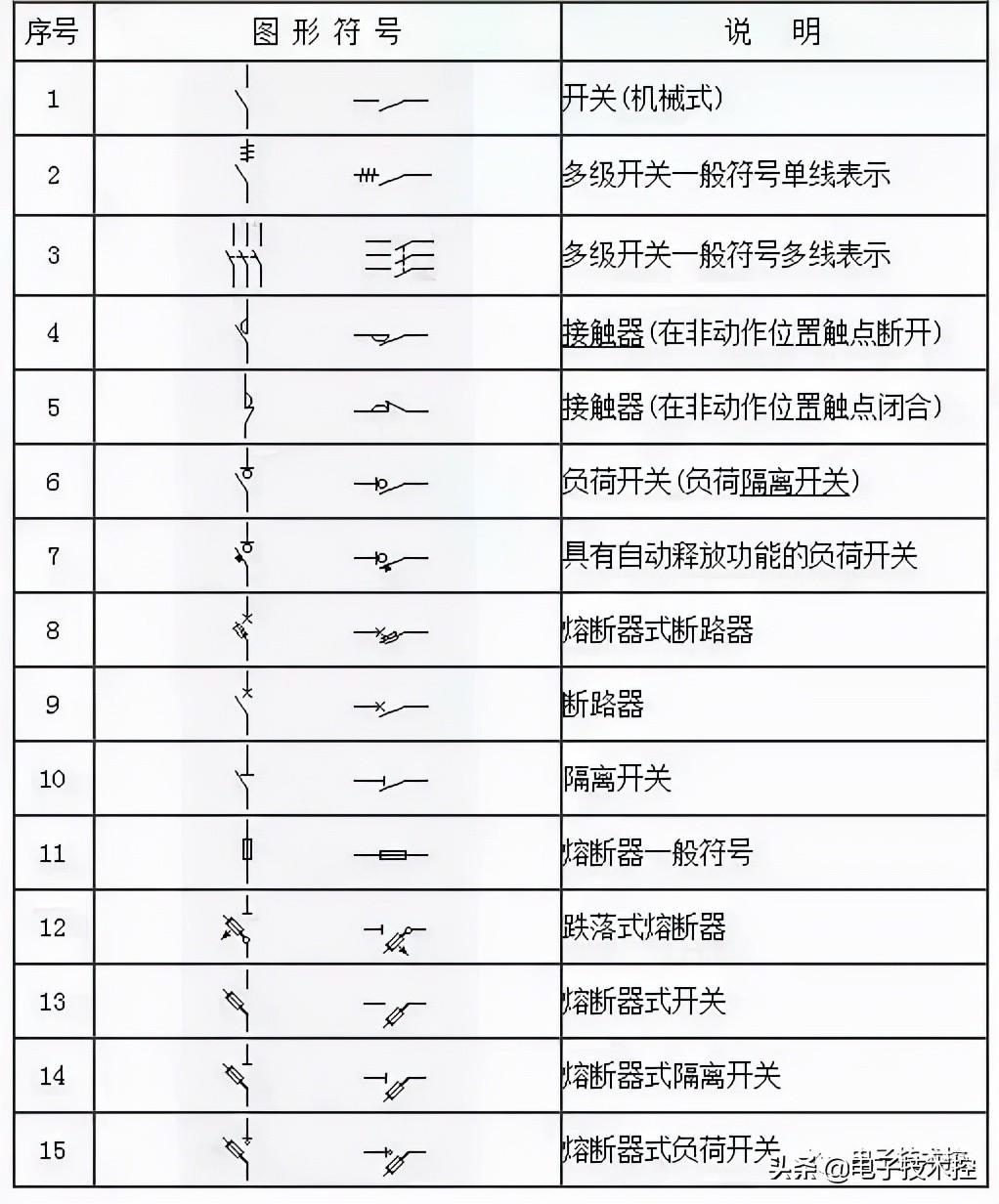

常见的电气元件符（其中包括高压:避雷器、熔断器、断路器(跌落式熔断器)、电力变压器、电流互感器、电压互感器）电气符号和图形符号。很多朋友都是电工初学者，不知道从何下手。理解电气电路图，首先要建立图形符号与电气设备或元件的对应关系，明确文字标记的含义，从而理解电路图所表达的功能、连接和工作流程。

电工资料 大全入口----->「链接」

电路电气图形符号大全，从此看图识图无压力，电力人都收藏了

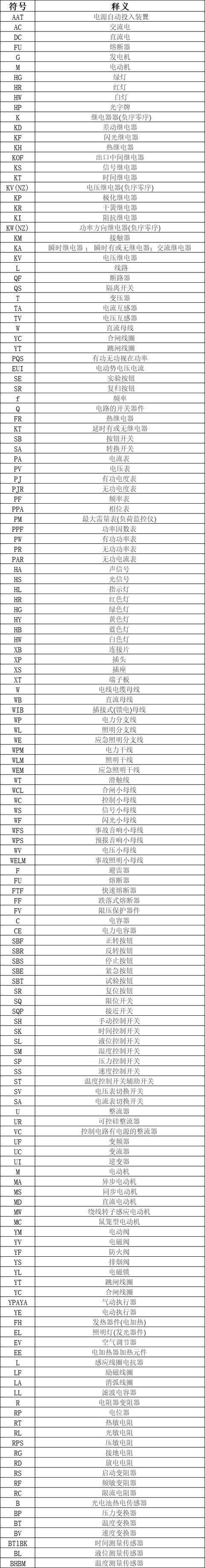

好多小伙伴给小编私信问：在看电路图纸的时候常常会遇到一些看不懂的字母、字符，不知道它们所代表的含义，举例说：SS、SR等字母及符号，今天小编在网络上搜集了一些电工电路图常用的字母符号及释义，整理到这篇文章中，希望能帮助到大家。

好了，如果有什么你知道的，而小编没有整理在本文中的，欢迎补充留言，由于时间问题，文章有什么解释不对的地方，还请朋友们留言指出，你需要的也是大家需要的，我们大家共同进步！
