专业讲解电路功率的公式和计算，基础差的电工也能行！

日常工作中，免不了对电路功率的计算，对于数学物理学得好的电工，这不是什么难事，但对于有些电工来说，恐怕是困难重重，一不知道功率和其他相关元素的字母代表符号，二不知道它们之间的数理关系，三不熟悉公式，那想要计算电路功率可就没那么简单了。

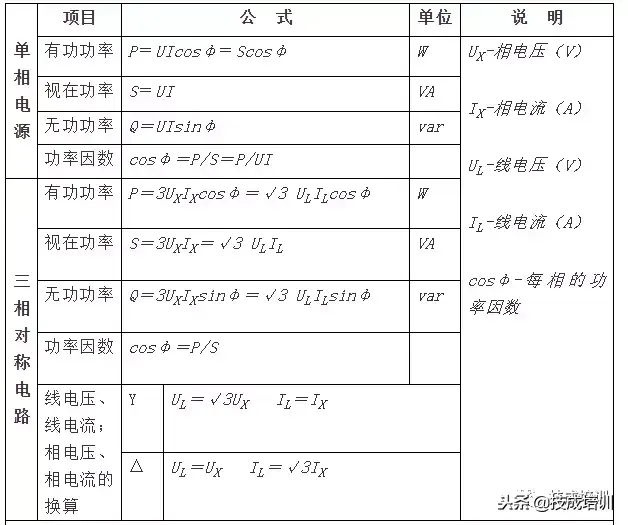

今天小编给大家分享一些单相交流电路和三相交流电路的功率计算公式，以及相应的字母所代表的意思，希望对大家的工作能有帮助。

有功功率：P=P（A）+P（N）+P（C）

无功功率：Q=Q（A）+Q（N）+Q（C）

注： P（A）、P（N）、P（C）为每相的有功功率

Q（A）、Q（N）、Q（C）为每相的无功功率

相电压：三相电源中星型负载两端的电压称相电压。用 UA、UB、UC 表示。

相电流：三相电源中流过每相负载的电流为相电流，用 IAB、IBC、ICA 表示。

线电压：三相电源中，任意两根导线之间的电压为线电压，用 UAB、UBC、UCA 表示。

线电流：从电源引出的三根导线中的电流为线电流，用 IA、IB、IC 表示。

如果是三相三线制：

电压电流均采用两个互感器，按 V/v 接法，测量结果为线电压和线电流；

如果是三相四线制：

1、电压可采用 V/v 接法，电流必须采用 Y/y 接法，测量结果为线电压和线电流，线电流也等于相电流。

2、电压和电流均采用 Y/y 接法，测量结果为相电压和相电流，相电流也等于线电流。

Y/y 接法时，电压互感器一次接在火线及零线之间，每个电压互感器二次输出接一个独立仪表。

每根火线穿过一个电流互感器，每个电流互感器二次输出接一个独立仪表。

电压 V/v 接法时，电压互感器一次接在火线之间，二次分别连接一个电压表，如需测量另一个线电压，可将两个互感器的二次输出的 n 端连接在一起，a、b 端连接第三个电压表。

电流 V/v 接法时，两根火线分别穿过一个电流互感器，每个互感器的二次分别接一个电流表，如需测量第三个线电流可将两个的 s2 端连接在一起，与两个互感器的 s1 端一起共三个端子，另外，将三个电流表的负端连在一起，其它三个端子分别与上述三个端子连接在一起。

建议大家还是多在实践中运用，才能把它融会贯通，死记硬背不了解意思，过不了多久也就忘了。

——END——

刚入行的电工都看看~~电工常用计算公式，建议收藏！

1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）

①电流：I=I1=I2（串联电路中各处的电流相等）

②电压：U=U1+U2（总电压等于各处电压之和）

③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR

2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）

①电流：I=I1+I2（干路电流等于各支路电流之和）

②电压：U=U1=U2（干路电压等于各支路电压）

③电阻： （总电阻的倒数等于各并联电阻的倒数和）或如果n个阻值相同的电阻并联，则有R总= R

注意：并联电路的总电阻比任何一个支路电阻都小。

3、电功计算公式：

（1）、W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）

注意： ①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。

（2）、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）

【电 学 部 分】

1、电流强度：I＝Q电量/t

2、电阻：R=ρL/S

3、欧姆定律：I＝U/R

4、焦耳定律：

电压＝电流*电阻 即U=RI

电阻＝电压/电流 即R=U/I

功率=电流*电压 即P=IU

电能＝电功率*时间 即W=Pt

符号的意义及其单位

U：电压，V；

R：电阻，；

I：电流，A；

P：功率，W

W：电能，J

t：时间，S

⑴、Q＝I2Rt普适公式)

⑵、Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式)

5、串联电路：

⑴I＝I1＝I2

⑵U＝U1＋U2

⑶R＝R1＋R2

⑷U1/U2＝R1/R2 (分压公式)

⑸P1/P2＝R1/R2

6、并联电路：

⑴I＝I1＋I2

⑵U＝U1＝U2

⑶1/R＝1/R1＋

1/R2 [ R＝R1R2/(R1＋R2)]

⑷I1/I2＝R2/R1(分流公式)

⑸P1/P2＝R2/R1

7、定值电阻：

⑴I1/I2＝

U1/U2

⑵P1/P2＝I12/I22

⑶P1/P2＝U12/U22

8、电功：

⑴、W＝UIt＝Pt＝UQ (普适公式

)

⑵、W＝I^2Rt＝U^2t/R (纯电阻公式)

9、电功率：

⑴P＝W/t＝UI (普适公式)

⑵P＝I2^R＝U^2/R (纯电阻公式)

10、分压公式

是计算串联的各个电阻如何去分总电压，以及分到多少电压的公式。 分电压多少这样计算：占总电阻的百分比，就是分电压的百分比。

公式是：U=（R/R总）×U源

如5欧和10欧电阻串联在10V电路中间，5欧占了总电阻5＋10＝15欧的1/3，所以它分的电压也为1/3，也就是 10/3伏特。
