电工必备的验电笔几大用法，图解一看就懂

电工平时用到的检测工具很多，万用表，摇表，测电笔等等，今天给大家说说两种验电笔的用法，普及基础知识！

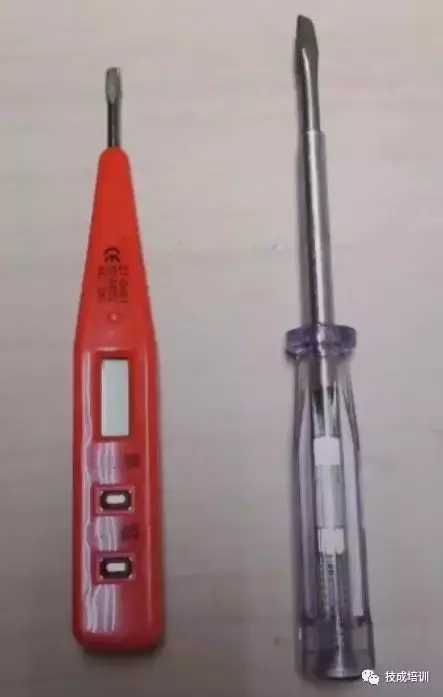

首先，现在大家都会用到的验电笔有两种：数字测电笔和物理测电笔

物理测电笔的用法：

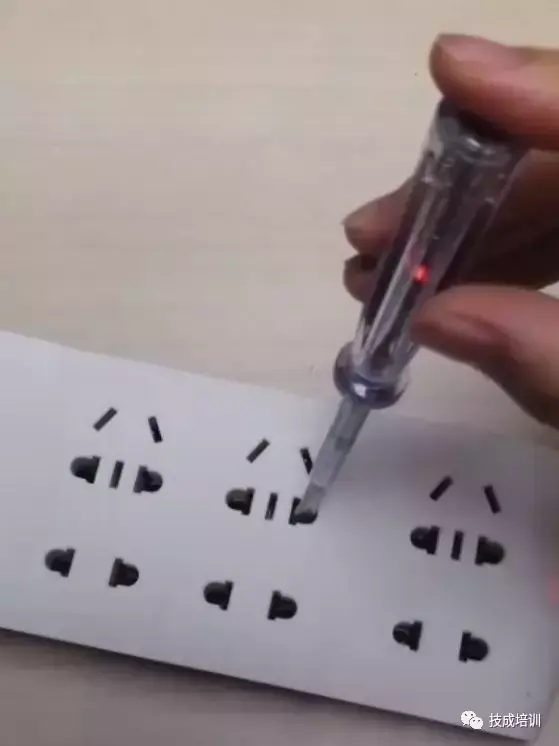

食指顶住电笔的笔帽端，其他手指捏住电笔，让其更稳定，然后将技术笔尖插入插排的插孔中，如果测电笔中间的氖管发光，即表示带电。

数字验电笔的功能：

首先，我们在用验电笔前，要检测它是否能用，手拿验电笔，拇指按在检测按钮上，另一只手捏住电笔头，如果灯亮的话就说明电笔中的电池能用，不亮的话就需要更换电池了，接下来就可以用它来验电了。

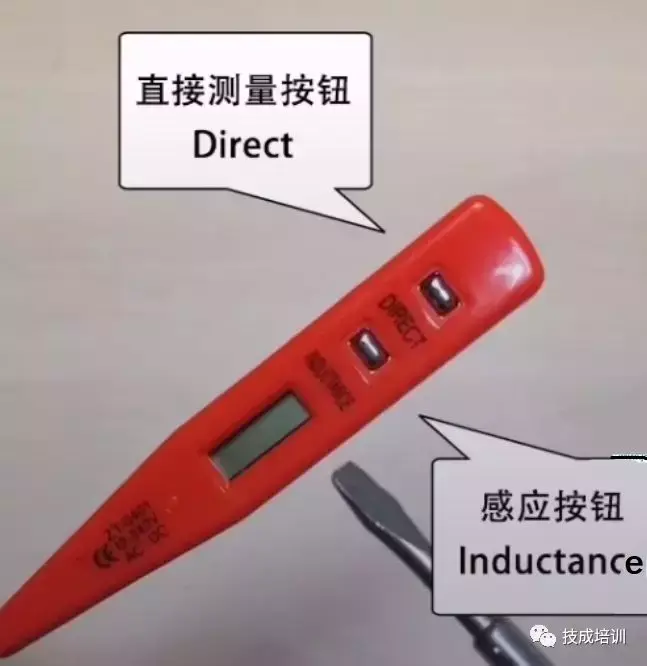

验电笔有两个按钮，分别是：直接测量按钮和感应电按钮

1、检测线路是否正常

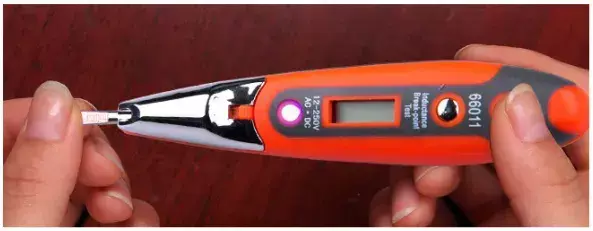

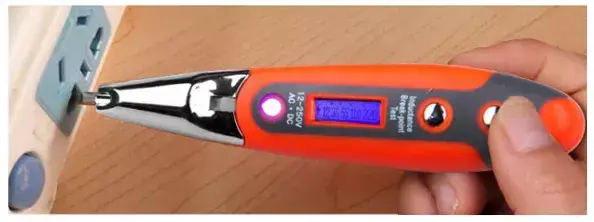

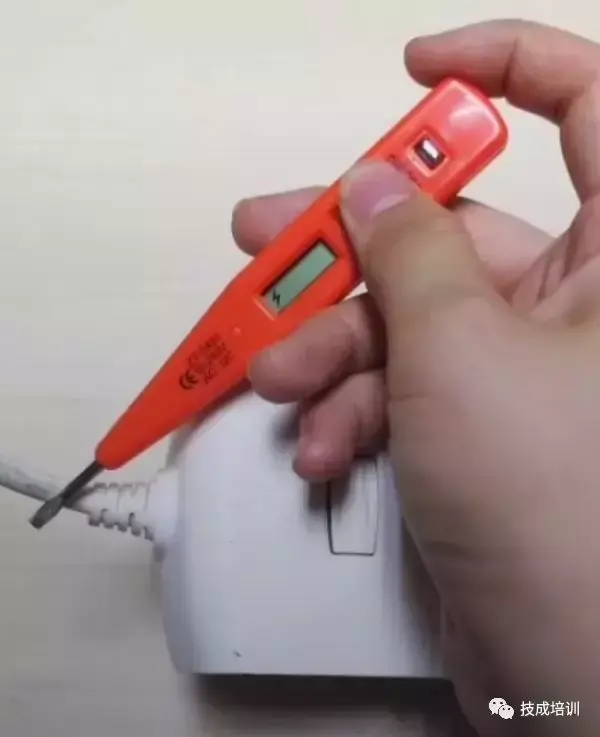

用拇指轻按直接测量按钮，将笔头对准火线、零线、地线的插头位置，如果显示有闪电符号，说明电路带电，能够正常使用。

2、物体内部或带绝缘皮电线的内部是否有电

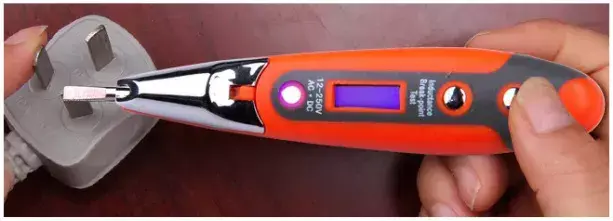

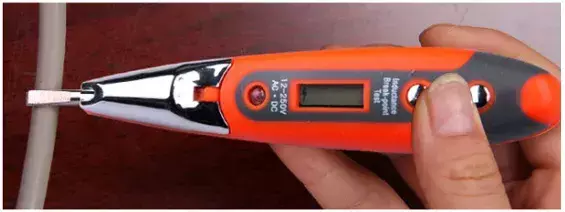

用拇指轻触感应按钮，将笔头对准绝缘皮电线，如果显示有闪电符号，说明带电

此外也可以检测断电，拇指按住感应按钮，将笔头沿着电线递进移动，如果在某处闪电符号消失，就说明，这处就是线路的断电处。

3、电池等直流检测

家用电池有时候还有存电，但人们以为没电了就会直接丢掉，避免浪费，也可以用验电笔来检测一下。

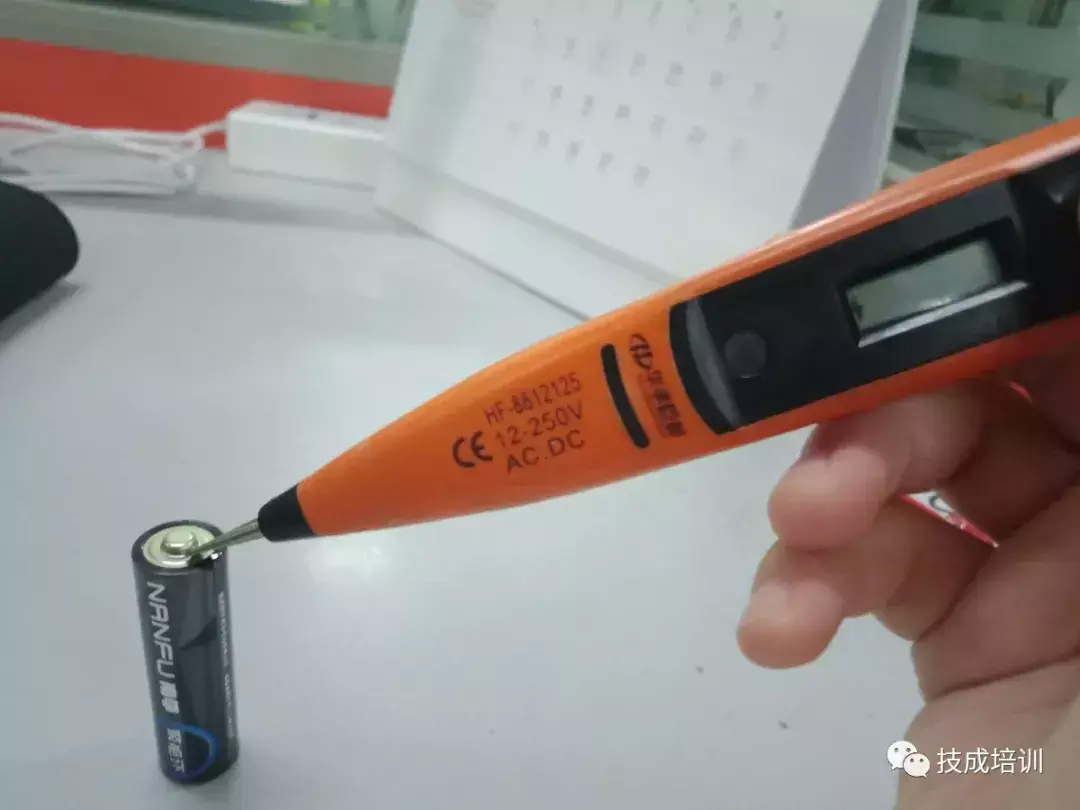

用拇指按住直接测量按钮，笔头对准电池金属端，如果显示有闪电符号，就代表有电，如果没有标识，就是无电。

今天的验电笔小知识你学会了吗？赶快动手试试吧！

来源：技成培训，版权归原作者所有

电笔6大功能你都不知道，你敢说你会电工？

电笔作为电工入门必须要会使用的工具之一，学好电笔的使用，不仅可以保证自身安全，还可以事半功倍。今天跟大家分享一下电笔的使用方法及电子电笔常见6大用途。

我们日常生活中，电笔有老式电笔和新型（电子式）电笔。由于电子电笔功能多、实用，应用颇为广泛。

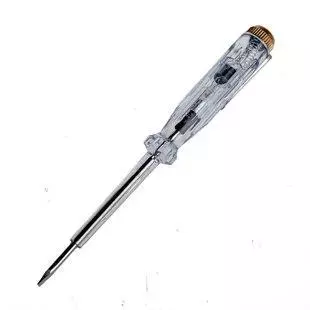

老式电笔

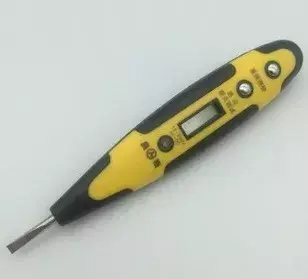

电子电笔

首先我们了解一下老式电笔的使用

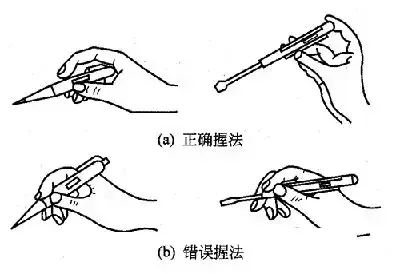

电笔握法

使用方法：

手接触到验电笔尾部金属部分，其余手指握住笔身，用验电笔前端金属部分接触到被测物体。

如果验电笔氖管发光，说明被测物体带电；

如果验电笔氖管不发光，说明被测物体没电。

注意

检测物体是否带电时，手指必须接触到验电笔尾部金属部分，否则被测物体就算有电，验电笔也不会发光。

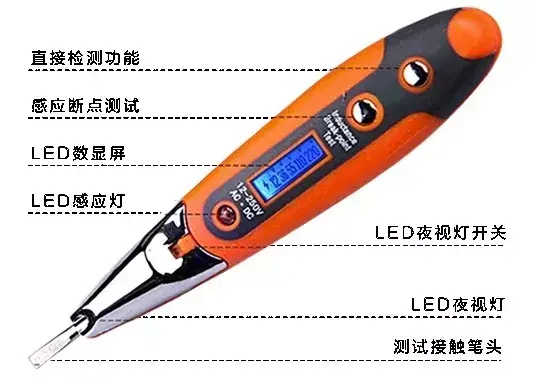

我们再来了解一下电子电笔的使用，首先看一下电子电笔各部分的组成。

电笔功能

功能一：检测是否带电

手指碰触直接测量按钮，笔尖接触测量点，液晶显示屏上显示的数值为所测电压。（以显示的最高值为准）

注意：手指一定要接触直接测量键，否则被测物体即使有电，电笔也有可能不显示有电压

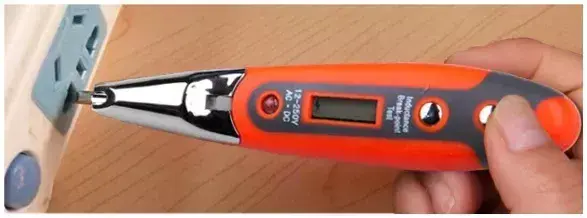

判断插座是否有电

功能二：检测线路通断

首先必须在断电下进行。用一个手指碰触线路一端，另外一个手指按住电笔直接测量键，用笔尖碰线路的另外一端。如果灯亮表示线路是通畅的，不亮表示线路断了。

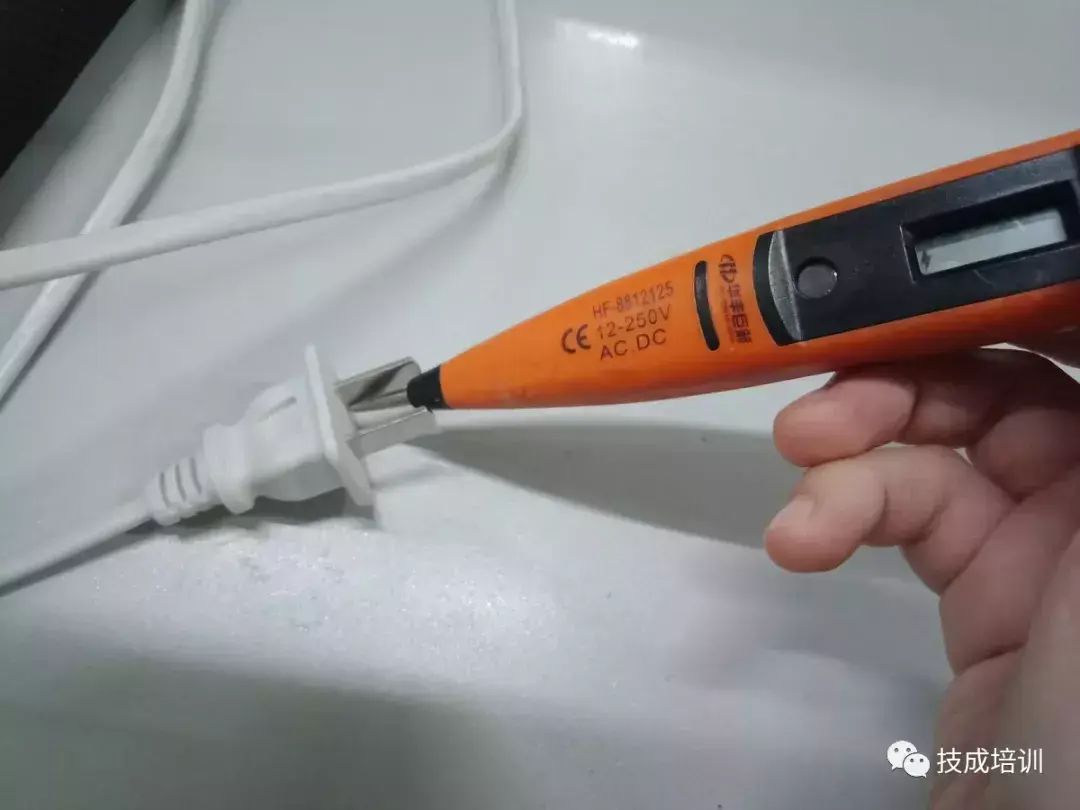

判断插头零火线是否接通

功能三：LED照明

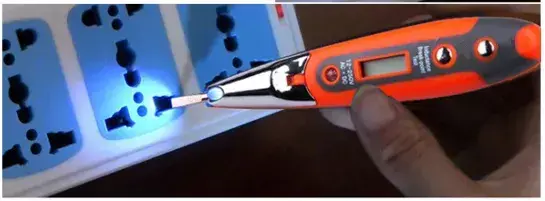

当配电箱光线很暗的时候可以点亮，作为辅助照明用。

打开电笔led开关

功能四：火零地线判断

手指碰触直接测量按钮，笔尖接触测量点。液晶显示屏上有220V电压的是火线，显示有12V电压（或者有闪电标志）的是零线，无任何显示的是地线。

电笔测零线的显示结果

功能五：查找线路断点

查找电线断点时，把电笔放在电线的绝缘外皮上，当电笔显示有闪电标志时，说明顺着绝缘内的电线有电。顺着电线移动，闪电标志消失的位置就是断点的位置。（此功能必须在带电的情况下进行）

断点测量

功能六：自检功能

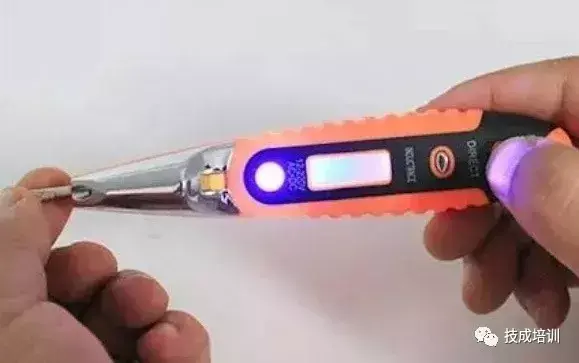

使用前自检，看电笔是否良好。用一手捏住笔尖，另外一手指按住直接测量键，灯亮说明电笔电池电量充足。不亮说明电表电量不足，或者电表损坏。

检测电笔是否正常

以上就是电笔常见6种功能，你学到了吗？
